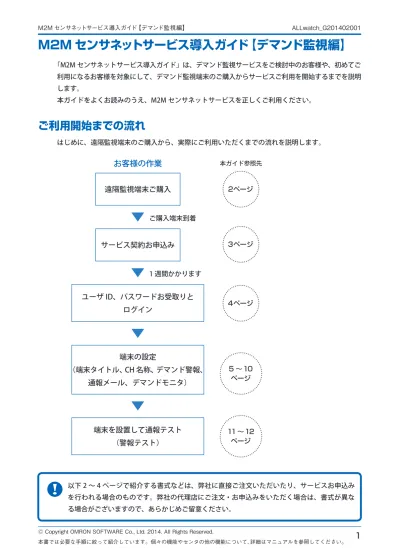

M2M センサネットサービス導入ガイド【デマンド監視編】
「M2M センサネットサービス導入ガイド」は、デマンド監視サービスをご検討中のお客様や、初めてご 利用になるお客様を対象にして、デマンド監視端末のご購入からサービスご利用を開始するまでを説明 します。 本ガイドをよくお読みのうえ、M2M センサネットサービスを正しくご利用ください。ご利用開始までの流れ
はじめに、遠隔監視端末のご購入から、実際にご利用いただくまでの流れを説明します。 1 週間かかります 遠隔監視端末ご購入 サービス契約お申込み 端末の設定 （端末タイトル、CH 名称、デマンド警報、 通報メール、デマンドモニタ） 端末を設置して通報テスト （警報テスト） ユーザ ID、パスワードお受取りと ログイン 5 〜10 ページ 4ページ 11 〜12 ページ 2ページ 3ページお客様の作業
本ガイド参照先 ご購入端末到着遠隔監視端末のご購入
本サービスをご利用いただくためには、最初にデマンド監視端末（SW150PF、SW150PFK）をご購入 ください。ご購入については弊社営業担当へお問い合わせください。ご発注書の書き方
必要事項をご記入のうえ、郵送・FAX いただ くか、または弊社営業担当へお渡しください。 1. ご発注者情報 お客様の情報を記入し、押印のうえ提出し てください。 「お客様番号」はすでにお持ちのお客様のみ 記入してください。 ※「お客様番号」は初めてサービス契約を 申し込んだ際に送付される「ユーザ ID・ パスワードのご案内」（4 ページ参照）に 記載されています。「お客様 ID」が「お 客様番号」です。 2. ご発注商品 ・商品の仕様についてはカタログをご覧く ださい。 ・「ご注文番号」欄はお客様の控えとして、 必要に応じて記入してください。御社内の 注文番号になります。 ・「単価」は、あらかじめ弊社営業担当にご 確認いただいた額を記入してください。 3. お支払い方法 お支払い方法をお選びください。 オムロンソフトウェア（株） FAX:03-5466-7216 担当： 宛 １．ご発注者情報 名称 住所 部署名： ご担当者名： 㼀㻱㻸 㻲㻭㼄 納入希望日 お客様番号 納入名称 住所 〒 -納入先部署名： 担当者名： 㼀㻱㻸 ２．ご発注商品 単位：円 商品 形式/仕様 商品ｺｰﾄﾞ ご注文番号 数量 単位 単価 計 ＳＷ150PF ※1,2 3S7W-S1PF1 ﾃﾞﾏﾝﾄﾞｶﾝｼ(SW150PF) 㻻㻿㻷㻟㻿㻣㼃㻜㻜㻠㻣㻴 台 ＳＷ150PFK ※1,2 3S7W-S1PK1 ﾃﾞﾏﾝﾄﾞｶﾝｼ(SW150PFK) 㻻㻿㻷㻟㻿㻣㼃㻜㻜㻠㻤㻲 台 パルス変換器 3S7W-S0229 0CK-6Kﾊﾟﾙｽｹﾝｼｭﾂｷ 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻜㻣㻹 個 㻟㻿㻣㼃㻙㻿㻜㻞㻠㻟㻌㼆㻯㼀㻙㻞㻞㻲㻌㻠㻹 ｻ-ﾐｽﾀ(PBP-36-01、4M) ZCT-22F（4ｍｹｰﾌﾞﾙ付） 㻟㻿㻣㼃㻙㻿㻜㻞㻠㻟㻌㼆㻯㼀㻙㻞㻞㻲㻌㻠㻹㻌 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻢㻢㻲 本 ZCT延長ケーブル 4ｍ 3S7V-S0244 ZCTｴﾝﾁﾖｳｹ-ﾌﾞﾙ4M 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻢㻣㻰 本 サーミスタ測温体 ｻ-ﾐｽﾀ(PBP-36-01、4M) 㻻㻿㻷㻟㻿㻣㼂㻜㻜㻢㻟㻱 個 㻟㻿㻣㼃㻙㻱㻜㻜㻠㻝㻌㻲㻻㻹㻭ｱﾝﾃﾅ 3S7W-E0051 ｶﾞｲﾌﾞｱﾝﾃﾅｹ-ﾌﾞﾙ0.5M* 3S7W-S0220 ｶﾞｲﾌﾞｱﾝﾃﾅﾏｸﾞﾈﾂﾄ FOMAアンテナ 㻟㻿㻣㼃㻙㻱㻜㻜㻠㻝㻌㻲㻻㻹㻭ｱﾝﾃﾅ 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻢㻝㻱 台 FOMAアンテナ変換ケーブル 3S7W-E0051 ｶﾞｲﾌﾞｱﾝﾃﾅｹ-ﾌﾞﾙ0.5M* 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻢㻟㻭 本 FOMAアンテナマグネット 3S7W-S0220 ｶﾞｲﾌﾞｱﾝﾃﾅﾏｸﾞﾈﾂﾄ 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻞㻤㻯 個 停電通報用内部電池 ※3 㻟㻿㻣㼂㻙㻿㻜㻞㻞㻣 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻟㻥㻾 個 送 料 ｿｳﾘﾖｳ*（総額１万以下の場合) 㻻㻿㻷㻯㻭㻾㻾 式 ３．お支払い方法 【ご注意事項】 認可印 ※１：ご使用に当たっては、下記の書類の提出が必要になります。 ①ご発注書（本紙） ／ ②M2Mセンサネットサービス契約書 ※2：NTTドコモ対応携帯電話等を用い、設置場所の電波状況が最も良好な状態である ことを、ご発注前に確認ください。 ※3：商品表記は(3S7A-J506)になります。 ※4：JCB企業間決済をご利用の場合、別途お申し込みが必要となります。 ※5：クレジットカード決裁F-REGIをご利用の場合、別途お申し込みが必要となります。 営業担当印 [ 銀行振込の場合の振込先 ] お振込口座： 三菱東京UFJ銀行 京都中央支店 普通預金 NO.0389308 販売口オムロンソフトウェア株式会社 お振込予定日： 㻌㻌㻌㻌㻌㻌㻌㻌㻌㻌㻌㻌㻌㻌 年 月 日 小計 （ ）銀行振込 ／ （ ）JCB企業間決済 ※4 消費税 （ ）ｅ－コレクト 㻌㻌㻌／ 㻌 （ ）クレジットカード決裁F-REGI ※5 合計 外部アンテナセット(計3点) 㻻㻿㻷㻟㻿㻣㼂㻜㻝㻢㻝㻱㻿 組 納入先 同上 ZCT, サーミスタ測温体 セット（各１個、計２点） 㻻㻿㻷㻟㻿㻣㼂㻜㻜㻢㻟㻱㻿 組 年 月 日 ITサービスソリューション事業部 発注日： ＊ ＊ ＊ SW150PF/PFK ご発注書 ＊ ＊ ＊ ご発注会社名 印㻌M2M センサネットサービス契約お申込み
「M2M センサネットサービス契約申込書」に必要事項をご記入のうえ、弊社へ郵送・FAX いただくか、 または弊社営業担当へお渡しください。 ※ご契約にあたっては、サービス規約「オムロン M2M センサネットサービス規約」をあらかじめご確認ください。 （弊社ホームページ http://www.allwatch.jp/netservice_rules.html に掲載しています）M2M センサネットサービス
契約申込書の書き方
1. 端末情報 端末の製品ラベルをご覧ください。 ※「ユーザ ID」は新規のお客様は不要です。 ※「お客様番号」は、初めてサービス契約 を申し込んだ際に送付される「ユーザ ID・パスワードのご案内」（4 ページ参照） に記載されています。「お客様 ID」が「お 客様番号」です。 2. ご契約サービス 記入する内容は、ご契約サービスメニュー やお支払い単位（6 ヶ月分や 1 年分）によっ て変わります。あらかじめ弊社営業担当に ご相談ください。 3. ご利用開始予定日 1 週間以上余裕をもって記入してください。 4. お支払い お支払いサイクル、お支払い方法を記入し てください。 5. ご契約について ご契約者（お申込者）の情報、請求書等の送 付先を記入してください。押印のうえ、提 出してください。 オムロンソフトウェア（株）ITS事業部 （FAX：03-5466-7216） ※1週間前までにご返送ください 「M２Ｍセンサネットサービス規約」に同意し以下のとおり契約を申し込みます。 なお、本契約は契約解除が成立するまで有効と取り扱います。 ※ ※ 機器本体の製品ラベルをご確認ください。 㻙 㻙 㻌㻌㻌㻌 ２．ご契約サービス （１）初回お取引内容 初：初期登録手数料 グ：グループ設定手数料 □ JCB企業間決済サービス □コレクト □銀行振込 お支払い金額詳細： （\ × 台 × ヶ月） ＋ （初 5,000 × 台） ＋ （グ \5,000 × サイト） ＝ 合計 \ （税抜） （２）継続お取引内容 □ □ 絶縁監視オプション □ □ デマンドライト絶縁監視オプション（通報50回/月を含む） □ デマンドライト DI/PIオプション（通報50回/月を含む） ※上記価格には消費税は含まれておりません。 ３．ご利用開始予定日 ※ご利用開始にあたっては、当社によるセンタ設定ならびに通信事業者による回線開放が必要であるため 年 月 日 ４．お支払い ※利用料金については、ご利用開始月の翌月から発生致します。 （1）お支払いサイクル （２）お支払い方法 □ JCB企業間決済サービス □ 1年払い □ 銀行振込 □ Ｆ－ＲＥＧＩ □ 6ケ月払い ※誠に恐れいりますが、銀行振込手数料は、 お客様の負担とさせていただきます。 ５．ご契約について ご住所 ： 〒 ご住所 ： 〒 ： 印 ： ： ： ご担当者： ： 㼀㻱㻸 ： ： 㻲㻭㼄 ： ： 㻱㻙㼙㼍㼕㼘 ： 㻱㻙㼙㼍㼕㼘 ： 記載して頂きました個人情報は、契約および請求に関わる業務のみに利用させて頂きます。 個人情報保護につきましては、当社HP（http://www.omronsoft.co.jp/privacy/privacy.html）の「個人情報の取り扱いについて」をご覧ください。 ６．備考 御中 当社は、貴社より 年 月 日付けで受領した上記お申込について、申込書記載の条件で承りました。 登録端末台数 台 オムロンソフトウェア株式会社 ITサービスソリューション事業部 担当 印 ＜当社記入欄＞ □ 新規 㻜 部署名 部署名 請 書 㼀㻱㻸 㻲㻭㼄 ご担当者 会社名 会社名 ご契約者（お申込者） 請求書等の送付先 支払対象期間 基本料金 従量課金 翌1年分前払い 前1年分実績払い 翌6ヶ月分前払い 前6ヶ月分実績払い 計 㻜 約一週間の期間が必要です。 デマンドライトサービス(30分間隔） 㻞㻘㻜㻜㻜 㻜 㻞㻘㻜㻜㻜 㻜 㻞㻘㻜㻜㻜 ユーザーID ※ｵﾑﾛﾝｿﾌﾄｳｪｱ㈱発行の「Ｍ２Ｍセンサネットサービス契約お申込内容のご案内」に記載しております。 ※新規ご契約のお客様、または新規グループ設定をご希望されるお客様は、記入不要です。 初回支払い方法： サービスメニュー 月額利用料 月数 台数 総計 １．端末情報 （端末のご発注と同時お申込の場合は、当社にて記載いたします。） 機種 ＳＷ１５０ＰＦ／ＰＦＫセンサID NO． シリアルNO．
端末電話番号 お客様番号 当社担当者： 宛 御社注文番号 Ｍ２Ｍセンサネットサービス契約申込書 お申込日： 年 月 日 太枠内をもれなくご記入ください デマンド監視サービス(30分間隔） 㻡㻘㻜㻜㻜 㻜 㻡㻜㻜 㻜 営業担当者㻌 認可㻌 センタ登録㻌 課金登録㻌
ユーザ ID とパスワード
初めて M2M センサネットサービスにお申し込みになると、弊社より「M2M センサネットサービス契約 ユーザ ID・パスワードのご案内」をお届けします。 ご利用開始日以降、M2M センサネットにログインして通報メールを受信するための設定を行います。 この書類にはログインに必要なユーザ ID、パスワードが記載されています。設定が終わってもサービ スのご利用に必要な情報ですので、大切に保管してください。 見本ログイン
お手元のパソコン、タブレット端末、スマートフォンな どで、下記の URL を表示します。http://ew.allwatch.jp/term_sub/login.php
ユーザ ID とパスワードを入力して、 「ログイン（SSL あり）」をクリックします。 弊社ホームページからログイン画面を表示する場合 http://www.omronsoft.co.jp/ ↓ 監視サービスソリューション http://www.omronsoft.co.jp/monitoring/ のページで をクリック お客様のユーザ ID（お客様 ID）とパスワードをご記入ください。ユーザ ID
（お客様 ID）パスワード
端末の設定
M2M センサーネットにログインしたら利用を開始するために、端末タイトル（端末の名称）、データ 名称（CH 名称）、入力種別・換算式の設定、デマンド警報設定、通報メール設定をします。■端末タイトルとデータ名称（CH 名称）の設定
ログイン後の画面には、サービス申込みを した端末が表示されます。 端末をクリックします。 サービス申込みをした端末が画面に表示されるの は、サービス契約申込書に記入した「ご利用開始 予定日」からです。ご利用開始予定日までは表示 されません。 メニューバーの「端末設定」をクリックし ます。 「端末タイトル・データ名称設定」をクリッ クします。 「端末タイトル」を入力します。 「端末タイトル」に入力すると、ログイン後の端 末一覧の「端末名」欄に表示されます。「説明」 に入力すると、端末一覧の「説明」欄に表示され ます。複数の端末を設置した場合などに、区別が できて便利です。 デマンド入力用チャンネルの CH 名称を入力 して、「表示」にチェックマークを付けます。 デマンド入力用チャンネルは、SW150PF で は「PI07」、SW150PFK では「PI00」です。 その他に使用するチャンネルがあれば同様 に設定します。 デマンド入力用チャンネルの入力種別換算 式の「設定」をクリックします。1
2
3
4
5
6
SW150PF の例6 5
入力種別・換算式を設定します。 ●デマンド種別：「デマンド」を選択します。 ● 単位：グラフなどの画面で表示される単 位を入力します。 （全角 5 文字以内、初期値 kW） 一次電力値を求めるために、「CT 比」「VT 比」 「変換機パルスレート」を入力します。数値 は電力メーターのパネルに表示されていま す。 ● CT 比：変流器の一次電流と二次電流の比。 （半角 15 桁以内、初期値 20A：5A） ● VT 比：変圧器の一次電圧と二次電圧の比。 （半角 15 桁以内、初期値 6600V：110V） ● 変換機パルスレート：電力メーターなど で、計測する電力量をパルスカウント数へ 変換して出力する際の変換比。（半角15 桁、 初期値 1kWh/50000 パルス） 「換算式を設定」をクリックすると、1 パル スあたりの電力量が表示されます。 設定が終わったら「閉じる」をクリックし ます。 端末タイトル・データ名称設定画面で「更新」 ボタンをクリックします。 端末設定変更完了のメッセージが表示されます。 次はデマンド警報の設定をします。
7
8
9
8
画面例の「0.0096」は次の計算結果です。 ［(20 ÷ 5) × (6600 ÷ 110)］÷ (1 × 50000)=0.0048(kWh/ パルス ) 0.0048 ÷ (30 ÷ 60)=0.0096(kW( デマンド )/ パルス )■デマンド警報設定
あらかじめ設定した警報レベルをデマンド計測値が超えると、通報メールが送信されます。 警報レベルは契約電力の HHH ＝ 90％、HH ＝ 80％、H=70％となっており、契約電力を登録すると 自動計算で設定されます。また、手動で任意の値に変更することもできます。 メニューバーの「通報」をクリックします。 「デマンド警報設定」をクリックします。 契約電力を入力して「設定」ボタンをクリッ クします。 「警報レベル計算」ボタンをクリックすると、 計算結果が HHH、HH、H 欄に表示されます。 設定が終わったら「送信」ボタンをクリッ クします。 ※「送信」ボタンをクリックすると、設定値が端 末に送信されます。端末側の設定が完了するま で、変更後の値は画面に表示されません。端末 の電源を入れるまでは、変更前の値が表示され ますのでご注意ください。 以上でデマンド警報の設定は終わりです。 次は、通報先と通報内容を設定します。1
2
3
4
5
手順5の「送信」ボタン クリック後の例5
■通報メール設定
デマンド警報などの異常時に送信される通報メールについて、送信先メールアドレスと送信内容を設 定します。 メニューバーの「通報」をクリックします。 「通報先設定（漏電・温度・デマンド）」を クリックします。 この画面で通報先メールアドレスと通報内容を設 定します。 ここでは通報テストに必要な設定だけを行います。 通報先メールアドレス欄に、端末からのテス トメールを受信するアドレスを入力します。 複数のメールアドレスを設定する場合は、カンマ （,）で区切って入力してください。2
3
1
4
通報メールに含める警報レベルの「発生」 「復旧」にチェックマークを付けます。 「テスト SW」にチェックマークを付けます。 これは、端末のテストスイッチを押したときにテ ストメールが送信される設定です。 「メール確認テスト」の「送信」ボタンをク リックします。入力したメールアドレスへ テストメールがただちに送信されるので、 メールが着信することを確認します。 設定が終わったら、画面下方の「登録」ボ タンをクリックします。
