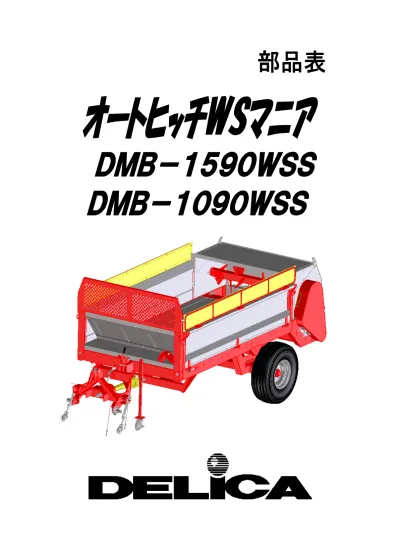

部 品 表
○ 部品注文のとき
形式名、製造番号、部品名、部品番号をお買上げ店に連絡してください。
○ 故障や点検のとき
図解を分解組立の参考にしてください。
○ 故障診断のとき
サービスマンがこの表を見ながら診断しますので、機械といっしょにお見せ下さい。
目次
１．オートヒッチ装置関係 ・・・・・・・・ １
２．車軸関係（DMB-1590WSS） ・・・・・・・・ ４
３．車軸関係（DMB-1090WSS） ・・・・・・・・ ６
４．駆動関係（１） ・・・・・・・・ ８
５．ビータ関係 ・・・・・・・・ １１
６．フロアコンベア関係 ・・・・・・・・ １４
７．駆動関係（２） ・・・・・・・・ １６
８．カバー関係 ・・・・・・・・ １９
９．フレーム関係 ・・・・・・・・ ２１
１０．ステッカ関係 ・・・・・・・・ ２４
この製品の補修用部品の供給年限(期間）は、製造打切り後９年といたします。
ただし、供給年限内であっても、特殊部品につきましては、納期等についてご相談させて
いただく場合もあります。
補修用部品の供給は原則的には、上記の供給年限で終了いたしますが、供給年限
経過後であっても、部品供給のご要請があった場合には、納期及び価格についてご相
談させていただきます。
１．オートヒッチ関係
番号 品 番 品 名 数量 規 格 該当型式
１ 22931-02700 フレーム 1 DMB-1590WSS
１ 22911-02691 フレーム 1 DMB-1090WSS
２ 22916-06991 ヒッチジク 1
３ 01020-21162 グリースニップル 1 A-MT6X1
４ 0499-040020 無給油ブッシュ 2 70B-4020
５ 0499-040012 無給油ブッシュ 2 70B-4012
６ 22916-07000 ジク 1
７ 12875-23410 ワッシャ 2
８ 00601-00850 スプリングピン 1 8-50
９ 22916-07011 アーム 1
１０ 12835-16290 グリップ 1
１１ 00123-51680 六角ボルト 1 M16-80 11T
１２ 0040-040160 ナイロンナット 1 M16
１３ 12425-40210 ピン 2
１４ 22916-07021 ケンインフレーム 1
１５ 01020-21162 グリースニップル 1 A-MT6X1
１６ 13265-43900 ワッシャ 1
１７ 00123-51035 六角ボルト 3 M10-35 11T
１８ 00501-50100 ばね座金 3 10
１９ 22912-07311 ヒッチフレーム 1
２０ 0499-028012 無給油ブッシュ 2 70B-2812
２１ 22915-66100 ブッシュ 2
２２ 00121-52060 六角ボルト 2 M20-60
２３ 00500-50200 平座金 2 20
２４ 00501-50200 ばね座金 2 20
２５ 00201-50201 六角ナット 2 M20
２６ 31104-03891 ロアーリンクピン 2
２７ 00501-50160 ばね座金 2 16
２８ 00201-50161 六角ナット 2 M16
２９ 15855-03153 スプリング 1
３０ 22935-66220 スタンド 1 DMB-1590WSS
３０ 22915-66121 スタンド 1 DMB-1090WSS
３１ 12455-52030 キャスタ 1
３２ 00101-50820 六角ボルト 4 M8-20
３３ 00220-50080 スプリングナット 4 M8
３４ 12425-40210 ピン 1
３５ 22085-45160 ガイドカラ－ 2
３６ 00601-01035 スプリングピン 2 10-35
３７ 22265-54360 カラー 1
３８ 15054-10040 ピン 1
３９ 40224-27742 リンチピン 3
４０ 22915-66131 ターンバックル 2
４１ 22915-66141 ロッド 2
４２ 22915-66150 ブラケット 1
－２－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
１．オートヒッチ関係
番号 品 番 品 名 数量 規 格 該当型式
４３ 22915-66160 ブラケット 1
４４ 00604-51240 頭付きピン 2 12-40
４５ 00602-51120 アールピン 2 12
４６ 12425-40210 ピン 2
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－３－
２．車軸関係
番号 品 番 品 名 数量 規 格 製造番号
１ 15933-37663 スピンドル右 1
２ 15933-37673 スピンドル左 1
３ 0499-030030 無給油ブッシュ 4 70B-3030
４ 0570-512060 スラストベアリング 2 51206
５ 00500-50300 平座金 2 30
６ 15935-05850 キングピン 2
７ 01020-21310 グリースニップル 2 C-PT1/8
８ 00500-50200 平座金 3 20
９ 0030-052201 みぞ付き六角ナット 3 M20 2ｼｭ
１０ 00600-50430 割ピン 7 4-30
１１ 00101-51020 六角ボルト 2 M10-20
１２ 00501-50100 ばね座金 2 10
１３ 11873-50132 ハブ 2
１４ 11873-50130-01 グリス止めワッシャ 2
１５ 0550-302080 エンスイコロベアリング 2 HR30208J
1６ 0550-302060 エンスイコロベアリング 2 HR30206J
１７ 11873-50130-02 ワッシャ 2
１８ 0030-052241 みぞ付き六角ナット 2 M24 2ｼｭ
１９ 00600-50535 割ピン 2 5-35
２０ 11873-50130-03 ハブキャップ 2
２１ 0018-950510 十字穴付き丸小ねじ 6 M5-10
２２ 00501-50050 ばね座金 6 5
２３ 0799-101206 タイヤセット 2 №24～25
２４ 10253-07231 タイヤ 2 10.0/80-12-6PR
２５ 10252-03241 ホイール 2 12X7.5I DCT
２６ 20044-49601 ボルト 12
２７ 12453-71661 ブラケット 1
２８ 0499-020012 無給油ブッシュ 1 70B-2012
２９ 0499-016012 無給油ブッシュ 2 70B-1612
３０ 0499-016020 無給油ブッシュ 2 70B-1620
３１ 15935-05872 タイロッド 2
３２ 15935-05881 ピン 4
３３ 00500-50160 平座金 4 16
３４ 22935-66210 ロッド 2
３５ 12445-40321 ロッド 2
３６ 00500-50200 平座金 4 20
３７ 00600-50535 割ピン 4 5-35
３８ 1232-00010 ハブアッシ 2 №13～22
－５－
ＤＭＢ－１５９０ＷＳＳ
３．車軸関係
番号 品 番 品 名 数量 規 格 製造番号
１ 10893-34282 スピンドル右 1
２ 10893-34292 スピンドル左 1
３ 0499-030030 無給油ブッシュ 4 70B-3030
４ 0570-512060 スラストベアリング 2 51206
５ 00500-50300 平座金 2 30
６ 10895-01432 キングピン 2
７ 01020-21310 グリースニップル 2 C-PT1/8
８ 00500-50200 平座金 2 20
９ 0030-052201 みぞ付き六角ナット 2 M20 2ｼｭ
１０ 00600-50430 割ピン 2 4-30
１１ 10893-34301 ハブ 2
１２ 10893-34300-01 内側グリス止めザガネ 2
１３ 0500-620700 ベアリング 2 6207
１４ 0500-620500 ベアリング 2 6205
１５ 10893-34300-02 外側グリス止めザガネ 2
1６ 0030-052241 みぞ付き六角ナット 2 M24 2ｼｭ
１７ 00600-50535 割ピン 2 5-35
１８ 10893-34300-04 ハブキャップ 2
１９ 0018-950510 十字穴付き丸小ねじ 6 M5-10
２０ 00501-50050 ばね座金 6 5
２１ 11385-41580 タイヤセット 2 №22～24
２２ 11383-38910 タイヤ 2 22X10.00-10-8PR
２３ 11383-38910-02 チューブ 2
２４ 11383-38920 ホイール 2 8.50SPX10DCT
２５ 00101-51230 六角ボルト 12 M12-30
２６ 00501-50120 ばね座金 12 12
２７ 22916-07230 ブラケット 1
２８ 0499-020012 無給油ブッシュ 1 70B-2012
２９ 00500-50200 平座金 1 20
３０ 0030-052201 みぞ付き六角ナット 1 M20 2ｼｭ
３１ 00600-50430 割ピン 1 4-30
３２ 22915-66260 タイロッド 2
３３ 0499-016012 無給油ブッシュ 4 70B-1612
３４ 00500-50160 平座金 4 16
３５ 00600-50535 割ピン 4 5-35
３６ 22915-66111 ロッド 2
３７ 12445-40321 ロッド 2
３８ 00500-50200 平座金 4 20
３９ 00600-50535 割ピン 4 5-35
４０ 1601-00010 ハブアッシ 2 №11～20
－７－
ＤＭＢ－１０９０ＷＳＳ
４．駆動関係（１）
番号 品 番 品 名 数量 規 格 該当型式
１ 22916-07030 ニュウリョクジク 1
２ 0500-600604 ベアリング 2 6006DDU
３ 01011-00300 軸用Ｃ形止め輪 1 S30
４ 10895-01470 入力軸 1
５ 22935-66230 シュジク 1 DMB-1590WSS
５ 22915-66171 シュジク 1 DMB-1090WSS
６ 0631-206000 ユニットベアリング 1 BLF206
７ 00101-51030 六角ボルト 2 M10-30
８ 00220-50100 スプリングナット 2 M10
９ 11865-18480 カップリング 1
１０ 00601-01050 スプリングピン 1 10-50
１１ 00601-00650 スプリングピン 1 6-50
１２ 00601-00540 スプリングピン 1 5-40
１３ 01020-21162 グリースニップル 1 A-MT6X1
１４ 00121-51070 六角ボルト 3 M10-70(ｽﾍﾟｱ2個付) 組品番
１５ 0040-040100 ナイロンナット 3 M10(ｽﾍﾟｱ2個付) 00121-510701
1６ 10625-12542 軸受 1
１７ 00101-51035 六角ボルト 2 M10-35
１８ 00500-50100 平座金 4 10
１９ 00220-50100 スプリングナット 2 M10
２０ 0500-620604 ベアリング 1 6206DDU
２１ 01010-00620 穴用Ｃ形止め輪 1 H62
２２ 10674-91642 ベベルギヤ 1
２３ 0090-600735 平行キー 1 7X7-35 ﾘｮｳﾏﾙ
２４ 0630-206000 ユニットベアリング 1 UCFL206
２５ 01020-51262 グリースニップル 1 B-MT6X1
２６ 00101-51435 六角ボルト 2 M14-35
２７ 00501-50140 ばね座金 2 14
２８ 00201-50141 六角ナット 2 M14
２９ 01011-00300 軸用Ｃ形止め輪 2 S30
３０ 22916-07060 カバー 1
３１ 22916-07070 カバー 1
３２ 00135-50815 スプリングボルト 4 M8-15
３３ 80083-80330 ユニバーサルジョイント 1 AS105-MS-N450
３４ 6000-00562 ヨーク 2
３５ 6000-00601 ヨーク 1
３６ 6000-00631 ヨーク 1
３７ 6000-00570 ジャーナルAssy 2
３８ 6000-00760 インナーチューブ 1
３９ 6000-00780 アウタチューブ 1
４０ 00601-11065 スプリングピン 2
４１ 6000-00800 インナガード 1
４２ 6000-00830 アウタガード 1
４３ 0090-600735 平行キー 2 7X7-35 ﾘｮｳﾏﾙ
－９－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
４．駆動関係（１）
番号 品 番 品 名 数量 規 格 該当型式
４４ 00103-51035 六角ボルト 2 M10-35 11T
４５ 00201-50101 六角ナット 2 M10
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－１０－
５．ビータ関係
番号 品 番 品 名 数量 規 格 該当型式
１ 10674-91631 軸受 2
２ 0500-601004 ベアリング 4 6010DDU
３ 10674-91642 ベベルギヤ 2
４ 10674-91651 軸 2
５ 0090-600735 平行キー 2 7X7-35 ﾘｮｳﾏﾙ
６ 12673-42650 フランジ 2
７ 0090-700750 平行キー 2 7X7-50 ｶｸｶﾞﾀ
８ 00500-50200 平座金 2 20
９ 0030-052201 みぞ付き六角ナット 2 M20 2ｼｭ
１０ 00600-50430 割ピン 2 4-30
１１ 50424-99633 ハブキャップ 2
１２ 0018-930510 十字穴付き丸小ねじ 6 M5-10
１３ 00501-30050 ばね座金 6 5
１４ 00101-51235 六角ボルト 6 M12-35
１５ 00220-50120 スプリングナット 6 M12
1６ 11375-05723 ヨコジク 1 DMB-1590WSS
1６ 10895-01502 ヨコジク 1 DMB-1090WSS
１７ 10674-91642 ベベルギヤ 3
１８ 0090-700740 平行キー 3 7X7-40 ｶｸｶﾞﾀ
１９ 0630-206000 ユニットベアリング 4 UCFL206
２０ 00101-51440 六角ボルト 8 M14-40
２１ 00501-50140 ばね座金 8 14
２２ 00201-50141 六角ナット 8 M14
２３ 01020-51262 グリースニップル 2 B-MT6X1
２４ 10914-49140 スプロケット 1
２５ 0090-600730 平行キー 1 7X7-30 ﾘｮｳﾏﾙ
２６ 0019-200810 六角穴付き止めねじ 2 M8-10
２７ 01011-00300 軸用Ｃ形止め輪 1 S30
２８ 22556-00293 ビータ 1 DMB-1590WSS
２８ 22916-07040 ビータ 1 DMB-1090WSS
２９ 22556-00303 ビータ 1 DMB-1590WSS
２９ 22916-07050 ビータ 1 DMB-1090WSS
３０ 00103-51220 六角ボルト 8 M12-20 11T
３１ 00501-50120 ばね座金 8 12
３２ 11475-12682 カバー 1 DMB-1590WSS
３２ 11465-12632 カバー 1 DMB-1090WSS
３３ 11475-12691 プレート 1 DMB-1590WSS
３３ 11465-12641 プレート 1 DMB-1090WSS
３４ 0018-550820 十字穴付きトラス小ねじ 6 M8-20
３５ 00101-50820 六角ボルト 2 M8-20
３６ 00220-50080 スプリングナット 8 M8
３７ 13665-65190 ガイド 1
３８ 00220-50100 スプリングナット 1 M10
－１２－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
５．ビータ関係
番号 品 番 品 名 数量 規 格 該当型式
３９ 12455-40462 カバー 1 DMB-1590WSS
３９ 12445-40362 カバー 1 DMB-1090WSS
４０ 00159-50815 ノブボルト 2 M8-15
４１ 00501-50080 ばね座金 2 8
４２ 00500-50080 平座金 2 8
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－１３－
６．フロアコンベア関係
番号 品 番 品 名 数量 規 格 該当型式
１ 22935-66240 ユカイタ 7 DMB-1590WSS
１ 13365-51261 ユカイタ 7 DMB-1090WSS
２ 22935-66251 ユカイタ 1 DMB-1590WSS
３ 22935-66890 ユカイタ 1 DMB-1590WSS
４ 22715-58760 ビスロープ 63 DMB-1590WSS
４ 22715-58760 ビスロープ 49 DMB-1090WSS
５ 22936-07180 カバー 1 DMB-1590WSS
５ 22916-07080 カバー 1 DMB-1090WSS
６ 0018-550820 十字穴付きトラス小ねじ 6 M8-20 DMB-1590WSS
６ 0018-550820 十字穴付きトラス小ねじ 5 M8-20 DMB-1090WSS
７ 00220-50080 スプリングナット 6 M8 DMB-1590WSS
７ 00220-50080 スプリングナット 5 M8 DMB-1090WSS
８ 12325-51160 カバー 1 DMB-1590WSS
８ 12445-52380 カバー 1 DMB-1090WSS
９ 0018-750835 十字穴付きさら小ねじ 4 M8-35
１０ 00500-50080 平座金 4 8
１１ 00220-50080 スプリングナット 4 M8
１２ 11375-05741 駆動軸 1 DMB-1590WSS
１２ 10895-01520 駆動軸 1 DMB-1090WSS
１３ 10893-34341 スプロケット 2
１４ 10044-21230 頭付キー 2
１５ 0630-207005 ユニットベアリング 2 UCFL207L3
１６ 00101-51440 六角ボルト 4 M14-40
１７ 00501-50140 ばね座金 4 14
１８ 00201-50141 六角ナット 4 M14
１９ 01020-21262 グリースニップル 2 B-MT6X1
２０ 11375-05750 前軸 1 DMB-1590WSS
２０ 10895-01531 前軸 1 DMB-1090WSS
２１ 10893-34353 スプロケット 2
２２ 0499-035020 無給油ブッシュ 4 70B-3520
２３ 12445-40341 ブラケット 2
２４ 10324-54600 ボルト 2
２５ 10324-54610 スプリング 2
２６ 00500-50140 平座金 4 14
２７ 00201-50141 六角ナット 4 M14
２８ 12323-58580 クロスバー 15 DMB-1590WSS
２８ 12443-71350 クロスバー 14 DMB-1090WSS
２９ 10623-28532 デタッチャブルチェーン 146 DMB-1590WSS
２９ 10623-28532 デタッチャブルチェーン 138 DMB-1090WSS
－１５－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
７．駆動関係（２）
番号 品 番 品 名 数量 規 格 該当型式
１ 10895-01552 スペーサ 1
２ 10893-34361 ラチェット 1
３ 0090-701055 平行キー 1 10X8-55 ｶｸｶﾞﾀ
４ 12445-40352 チョウセツアーム 1
５ 10895-01573 アーム 1
６ 0499-050020 無給油ブッシュ 1 70B-5020
７ 0499-018020 無給油ブッシュ 1 70B-1820
８ 10904-71682 ツメ、オクリ 1
９ 0499-025025 無給油ブッシュ 1 70B-2525
１０ 00500-50250 平座金 1 25
１１ 00600-50440 割ピン 1 4-40
１２ 20024-01741 スプリング 1
１３ 10014-22850 ワッシャ 1
１４ 01011-00350 軸用Ｃ形止め輪 1 S35
１５ 12325-38162 軸 1
1６ 00101-51020 六角ボルト 2 M10-20
１７ 00501-50100 ばね座金 2 10
１８ 00500-50100 平座金 2 10
１９ 10895-01583 ツメ、ストッパ 1
２０ 0499-025025 無給油ブッシュ 1 70B-2525
２１ 00500-50250 平座金 2 25
２２ 00600-50440 割ピン 1 4-40
２３ 20024-01741 スプリング 1
２４ 12445-40370 ブラケット 1
２５ 00135-50820 スプリングボルト 2 M8-20
２６ 00500-50080 平座金 2 8
２７ 10044-21101 スプリング 1
２８ 11373-37601 ビータ 1 DMB-1590WSS
２８ 10893-34393 ビータ 1 DMB-1090WSS
２９ 11375-06011 カラー 1 DMB-1590WSS
２９ 10895-01622 カラー 1 DMB-1090WSS
３０ 0630-206000 ユニットベアリング 2 UCFL206
３１ 00101-51435 六角ボルト 4 M14-35
３２ 00501-50140 ばね座金 4 14
３３ 00201-50141 六角ナット 4 M14
３４ 10895-01630 スプロケット 1
３５ 0090-600735 平行キー 1 7X7-35 ﾘｮｳﾏﾙ
３６ 0019-200830 六角穴付き止めねじ 2 M8-30
３７ 01011-00300 軸用Ｃ形止め輪 1 S30
３８ 10895-01641 スペーサ 1
３９ 12835-16040 ロッド 1
４０ 12835-16052 ロッド 1
４１ 12835-16062 シャーピン 4 №42ｱｰﾙﾋﾟﾝ付
４２ 00602-51080 アールピン 4 8
－１７－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
７．駆動関係（２）
番号 品 番 品 名 数量 規 格 該当型式
４３ 0543-251600 ニードルベアリング 1 FJ-2516
４４ 0549-251600 ニードルベアリング内輪 1 FIR-202516
４５ 00500-50200 平座金 2 20
４６ 00600-50540 割ピン 1 5-40
４７ 10895-01662 カラー 1
４８ 00121-51250 六角ボルト 1 M12-50
４９ 0040-040120 ナイロンナット 1 M12
５０ 12423-71082 軸 1
５１ 10934-58302 テンションローラ 1
５２ 00500-50180 平座金 2 18
５３ 01011-00180 軸用Ｃ形止め輪 1 S18
５４ 01020-21162 グリースニップル 1 A-MT6X1
５５ 00101-51240 六角ボルト 2 M12-40
５６ 00501-50120 ばね座金 2 12
５７ 00500-50120 平座金 2 12
５８ 0410-050101 ローラーチェーン 1
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－１８－
８．カバー関係
番号 品 番 品 名 数量 規 格 該当型式
１ 12443-71361 プレート右 1
２ 12443-71371 プレート左 1
３ 12443-71391 ブラケット 1
４ 00135-50815 スプリングボルト 7 M8-15
５ 00135-50820 スプリングボルト 3 M8-20
６ 12443-71400 ブラケット右 1
７ 12443-71410 ブラケット左 1
８ 00101-50815 六角ボルト 4 M8-15
９ 00220-50080 スプリングナット 4 M8
１０ 11865-19240 プレート 2
１１ 00101-51025 六角ボルト 2 M10-25
１２ 00500-50100 平座金 2 10
１３ 0040-040100 ナイロンナット 2 M10
１４ 12453-71672 カバー 1 DMB-1590WSS
１４ 12443-71422 カバー 1 DMB-1090WSS
１５ 00101-50815 六角ボルト 6 M8-15
1６ 00500-50080 平座金 6 8
１７ 00501-50080 ばね座金 6 8
１８ 0026-520081 六角袋ナット 6 M8
１９ 12453-71680 カバー 1 DMB-1590WSS
１９ 12443-71430 カバー 1 DMB-1090WSS
２０ 00101-50815 六角ボルト 6 M8-15
２１ 00500-50080 平座金 12 8
２２ 00270-50080 ちょうナット 6 M8
２３ 22936-07200 ブラケット 1 DMB-1590WSS
２３ 12443-71531 ブラケット 1 DMB-1090WSS
２４ 00101-51020 六角ボルト 2 M10-20
２５ 00220-50100 スプリングナット 2 M10
２６ 12453-71730 ガード右 1 DMB-1590WSS
２６ 12443-71540 ガード右 1 DMB-1090WSS
２７ 12453-71740 ガード左 1 DMB-1590WSS
２７ 12443-71550 ガード左 1 DMB-1090WSS
２８ 11465-09521 ピン 2
２９ 00602-51120 アールピン 2 12
３０ 12445-40560 ロッド 2
３１ 00500-50100 平座金 2 10
３２ 00600-50325 割ピン 2 3-25
３３ 12425-40180 ハンドル 2
３４ 00501-50100 ばね座金 2 10
３５ 00500-50100 平座金 2 10
３６ 12443-71562 カバー 1
３７ 00159-50815 ノブボルト 3
３８ 00501-50080 ばね座金 3 8
３９ 00500-50080 平座金 3 8
－２０－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
９．フレーム関係
番号 品 番 品 名 数量 規 格 該当型式
１ 12443-71442 ステー右 1
２ 12443-71452 ステー左 1
３ 12453-71691 フロントエプロン 1 DMB-1590WSS
３ 12443-71461 フロントエプロン 1 DMB-1090WSS
４ 10344-55093 カバー 1 DMB-1590WSS
４ 11465-09471 カバー 1 DMB-1090WSS
５ 10904-40783 プレート 1 DMB-1590WSS
５ 12445-40480 プレート 1 DMB-1090WSS
６ 0018-550815 十字穴付きトラス小ねじ 4 M8-15
７ 0018-550820 十字穴付きトラス小ねじ 5 M8-20
８ 00135-50815 スプリングボルト 4 M8-15
９ 00121-50890 六角ボルト 4 M8-90
１０ 00500-50080 平座金 8 8
１１ 00220-50080 スプリングナット 13 M8
１２ 11385-08901 ブラケット 4
１３ 0018-550820 十字穴付きトラス小ねじ 8 M8-20
１４ 00220-50080 スプリングナット 8 M8
１５ 11385-08920 キャッチレバー 4
1６ 0040-040120 ナイロンナット 4 M12
１７ 12443-71471 ブラケット右 2
１８ 12443-71481 ブラケット左 2
１９ 22723-99981 サイドプレート 2 DMB-1590WSS
１９ 22716-00041 サイドプレート 2 DMB-1090WSS
２０ 12453-71710 プレート 2 DMB-1590WSS
２０ 12443-71520 プレート 2 DMB-1090WSS
２１ 12055-32801 ヒンジ 6
２２ 0019-340616 十字穴付きトラスタッピンねじ 52 M6-16 3ｼｭ ﾄﾗｽ
２３ 0018-550815 十字穴付きトラス小ねじ 4 M8-15
２４ 00220-50080 スプリングナット 4 M8
２５ 00175-50616 六角タッピンネジ 2 M6-16 DMB-1590WSS
２６ 00201-50081 六角ナット 2 M8 DMB-1590WSS
２７ 22723-99991 ガード 1 DMB-1590WSS
２７ 22716-00051 ガード 1 DMB-1090WSS
２８ 00101-51025 六角ボルト 2 M10-25
２９ 00500-50100 平座金 2 10
３０ 0040-040100 ナイロンナット 2 M10
３１ 30224-33771 バンド 2
３２ 00101-50825 六角ボルト 2 M8-25
３３ 00500-50080 平座金 2 8
３４ 0040-040080 ナイロンナット 2 M8
３５ 22726-00012 フレーム右 1 DMB-1590WSS
３５ 22716-00062 フレーム右 1 DMB-1090WSS
３６ 22726-00022 フレーム左 1 DMB-1590WSS
３６ 22716-00072 フレーム左 1 DMB-1090WSS
－２２－
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
９．フレーム関係
番号 品 番 品 名 数量 規 格 該当型式
３７ 22726-00030 カバー 2 DMB-1590WSS
３７ 22716-00080 カバー 2 DMB-1090WSS
３８ 80004-81120 ケッソクバンド 32
３９ 12514-73620 チョウツガイ 6
４０ 0018-550815 十字穴付きトラス小ねじ 12 M8-15
４１ 00220-50080 スプリングナット 12 M8
４２ 11865-24461 ブラケット 1
４３ 00101-50815 六角ボルト 2 M8-15
４４ 00220-50080 スプリングナット 2 M8
４５ 10624-91461 チョーク 1
４６ 10624-91471 チョーク 1
４７ 30224-33771 バンド 1
４８ 00101-50815 六角ボルト 2 M8-15 DMB-1090WSS
４９ 00220-50080 スプリングナット 2 M8 DMB-1090WSS
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－２３－
１０．ステッカ関係
番号 品 番 品 名 数量 規 格 該当型式
１ 15504-49623 型式銘板 1
２ 10623-47720 注意 安全作業 1
３ 10623-47710 危険 ユニバーサルジョイント 1
４ 12893-47510 危険 ビータ 2
５ 12893-47520 危険 立入禁止 2
６ 22556-00530 警告 バランス注意 1
７ 12873-47540 警告 カバー開放禁止 1
８ 10625-24260 PTO回転数 1
９ 10044-32700 フロアコンベア送り目盛り 1
１０ 10214-34391 堆肥積み込み量 1
１１ 10213-05490 最大積載量1500㎏ 1 DMB-1590WSS
１１ 10233-05980 最大積載量1000㎏ 1 DMB-1090WSS
１２ 11485-12790 くるくるターン入切 1
１３ 80094-80300 スプリング長さ125㎜ 1
１４ 15704-79070 反射ステッカ 2
１５ 10893-34630 くるくるターン 1
１６ 80074-80881 ライン Ｌ＝2060 2 DMB-1590WSS
１６ 80074-80881 ライン Ｌ＝1900 2 DMB-1090WSS
１７ 80073-80241 DELICA 2
１８ 22915-66390 警告 安全ロッド 1
ＤＭＢ－１５９０ＷＳＳ
ＤＭＢ－１０９０ＷＳＳ
－２５－
株式会社
本社工場 ：〒３９０-１２４２ 長野県松本市大字和田５５１１番１１ ＴＥＬ（０２６３）４８－１１８０
ＦＡＸ（０２６３）４８－１１９０
秋田出張所 ：〒０１０－０８５１秋田県秋田市手形字才ノ浜３１－２９ ＴＥＬ（０１８）８３４－８２２９
ＦＡＸ（０１８）８３４－８２３３
栃木営業所 ：〒３２２-０６０６ 栃木県栃木市西方町本城３２６ ＴＥＬ（０２８２）９２－８７０８
ＦＡＸ（０２８２）９２－８７０８
岡山営業所 ：〒７０８-１１２４ 岡山県津山市高野山西２１０９番地３９ ＴＥＬ（０８６８）２６－３４０１
ＦＡＸ（０８６８）２６－３４０１
熊本営業所 ：〒８６１-５５１５ 熊本県熊本市北区四方寄町４１０ ＴＥＬ（０９６）３５６－１１５０
ＦＡＸ（０９６）３５６－１１６５
品質・性能向上のため、部品の変更を行う場合があります。
その際、本書の内容と一部異なる場合がありますのでご了承下さい。
URL:http://www.delica-kk.co.jp Ｅ-mail:[email protected]
ＤＭＢ－１５９０ＷＳＳ・１０９０ＷＳＳ.ｘｌｓ
Ｚ：ＭＡＮ：ＩＳ：２２９３
ＤＭＢ－１５９０ＷＳＳ・１０９０ＷＳＳ部品表 初版 ２０１２．６
