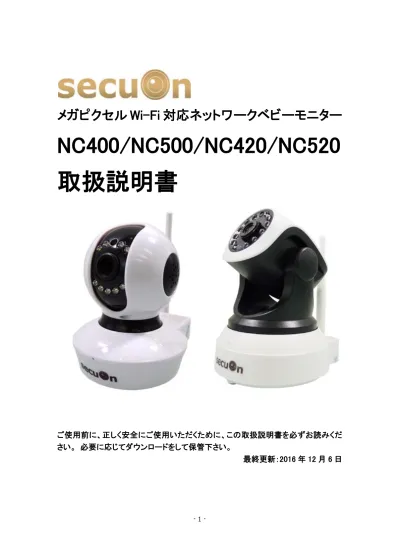

メガピクセル Wi-Fi 対応ネットワークベビーモニター
NC400/NC500/NC420/NC520
取扱説明書
ご使用前に、正しく安全にご使用いただくために、この取扱説明書を必ずお読みくだ
さい。 必要に応じてダウンロードをして保管下さい。
最終更新：2016 年 12 月 6 日
- 2 -
目次
注意事項 ～必ずご確認下さい～ ... - 5 - 付属品 ... - 7 - NC400 仕様 ... - 8 - NC500 仕様 ... - 9 - NC420 仕様 ... - 10 - NC520 仕様 ... - 11 - 各部名称・サイズ ... - 12 - 11：カメラに LAN ケーブルを接続します ... 13 12：カメラに電源ケーブルを接続します ... 14 -2：専用アプリ【Eye4】での使用方法 ... - 15 - ＜21：Eye4 のダウンロードと起動＞ ... 16 ＜22：アカウントの登録＞ ... 16 ＜23：カメラの追加＞ ... 18 ＜24：カメラの映像確認＞ ... 26 ＜25：多画面で映像確認＞ ... 30 ＜26：動画映像と静止画像の確認方法＞ ... 31 ＜27：カメラ設定＞ ... 33 ＜28：動体検知アラームの確認＞ ... 38 ＜29：セキュリティ設定＞ ... 39 ＜210：その他の設定＞ ... 39 ＜211：登録したカメラの消去方法について＞ ... 41 -3：「VsCam」アプリ iPhone／iPad の接続・設定について ... - 42 - ＜31：アプリをインストールします＞ ... 42 ＜32：アプリ内にカメラ情報を登録します＞ ... 42 ＜ラインオフと表示されます＞ ... 44 ＜33：パスワードを変更します＞ ... 45 ＜34：カメラ内の時間を設定します＞ ... 48-- 3 -- ＜35：WiFi（無線 LAN）の設定方法について＞ ... 49 -4：「VsCam」アプリ Android の接続・設定について ... - 52 - ＜41：アプリをインストールします＞ ... 52 ＜42：アプリ内にカメラ情報を登録します＞ ... 52 ＜ラインオフと表示されます＞ ... 54 ＜43：パスワードを変更します＞ ... 55 ＜44：カメラ内の時間を設定します＞ ... 56 ＜45：WiFi（無線 LAN）の設定方法について＞ ... 58 -5：アイコン説明 ... - 60 - ＜51：iPhone/iPad の場合＞ ... 60 ＜52：Android の場合＞ ... 61 -6：パソコンからのブラウザアクセスについて ... - 62 - 61：ソフトのインストールについて ... 62 62：カメラの検索 ... 65 63：カメラにアクセスする方法について ... 67 64：表示アイコンについて ... 69 65：カメラの設定画面について ... 70 【ネットワーク設定について】 ... 70 【アラーム設定について】 ... 71 【ビデオ記録について】 ... 72 【システム設定について】 ... 73 66：microSD カードに録画した映像の再生およびダウンロードについて ... 74 67：パソコンでの録画データ再生方法について ... 75 【動画再生プレーヤーインストール方法について】 ... 75 【動画再生プレーヤー使用方法について】 ... 79 -7：パソコンソフトからのアクセスについて ... - 81 - 71：ソフトのインストール方法について ... 81
-- 4 -- 72：「Eye4」ソフト使用方法について ... 85 【同じネットワーク内からでのカメラ登録方法について】 ... 88 【別ネットワークからのカメラ登録方法について】 ... 90 73：パソコンソフトからの WiFi（無線 LAN）設定方法について ... 92 -8:アイコン説明 ... - 95 - 81:カメラオプションについて ... 96 82:スケジュール録画について ... 97 -9:録画データ再生方法 ... - 98 - 91:保存した録画データ再生方法について ... 98 -10:FAQ ... - 99 - ※取扱説明書はお客様からのお問い合わせを元に、随時更新を行っております。
- 5 -
注意事項 ～必ずご確認下さい～
●本製品はネットワーク環境が必要となります。
●本製品は 2.4Ghz の周波数帯にのみ対応しております。
●外出先からの閲覧にはインターネット環境が必要となります。
●WiMAX やポケット Wi-Fi など、モバイルルーターをご利用のお客様は、音声リンク
機能によってカメラ接続が可能です。
●UPnP 機能に対応していないルーターは、外出先からのアクセスが出来ない可能
性がございます。
●ルーターが２つ以上カメラ設置場所にある場合は、外出先からのアクセスが出来
ない可能性がございますので、ルーター機能を切っていただく必要がございます。
●ルーターと無線接続を行う場合、ルーターのパスワード（暗号化キー）は 20 文字以
内となっておりますので、それ以上の文字数の場合は 20 文字以内のパスワードに変
更して無線接続設定を行ってください。
●ルーターとカメラの無線接続設定は同じ LAN 内からのアクセスのみ設定可能で
す。
●インターネットマンションなど共用ネットワークの場合、外部ネットワークからのアク
セスが制限されてしまっている可能性がございます。
（プロバイダ契約を個人で行っていない場合など）
●社内ネットワークで利用される場合はネットワーク管理者へ確認をお願いします。
●3G や 4GLTE でカメラ本体に接続される場合はパケット通信料が発生いたしますの
で、定額制以外のお客様はパケット通信料にご注意下さい。
●カメラ ID は第三者に流出しないように注意して下さい。
第三者からの不正アクセスに繋がる可能性がございます。
- 6 -
●ユーザー名とパスワードは定期的に変更を行って下さい。
また、カメラ ID 同様に管理をお願いします。
●無線 LAN（Wi-Fi）を使って接続される場合は、無線 LAN のセキュリティについても
第三者に傍受されないように管理して下さい。
●microSD カードの種類によっては相性の問題により、正常に録画や上書きが出来
ない可能性がございます。
当店では Transcend 社の Class10 の microSD カードを推奨しております。
●電源投入時や再起動時にブザー音が発生する場合がございますが、商品の故障
や異常通知ではございません。
●ソフトウェアを安定稼働するために、不定期で自動再起動がかかる仕組みになっ
ておりまして、再起動後は、上下左右にウォーミングアップを行います。
●カメラ底面は非常に熱くなりますので、プラスティック製やビニール製の上に設置す
るのは避けて下さい。また、やけどの原因になる恐れもございますので、カメラを移動
する場合は電源を切ってから移動して下さい。
尚、発火の恐れなどはございません。
●革製品の上にカメラ本体を設置する場合、熱によって変形したり跡が付いてしまう
可能性がございますので、別の場所へ設置して下さい。
- 7 -
付属品
・カメラ本体 1 台
・電源アダプタ 1 個（DC5V）
・LAN ケーブル 1 本
・ブラケット 1 本
・ネジセット 1 セット
※付属品の外観などは予告なく変更する場合がございます。 ※取扱説明書は付属しておりません。 ※PC 用ソフトは CDROM が付属しておりませんので当社 WEB サイトよりダウンロード下さい。- 8 -
NC400 仕様
商品名 メガピクセル WiFi 対応ネットワークベビーモニター 型式 NC400 操作方法 スマートフォン／パソコン 対応アプリ Eye4 レンズサイズ 3.6mm 広角レンズ 圧縮方式 H.264 フレーム数 25 フレーム 解像度 1280×720／640×480／320×240 赤外線 LED 9 個／10m 照射 音声機能 あり 可動領域 上下 80° 左右 280° プリセット機能 あり パトロール機能 あり 録画機能 あり microSD カード機能 あり MAX32GB 対応 上下反転／左右反転機能 あり ネットワーク端子 LAN 端子（10/100MbpsRJ-45） 無線規格 IEEE802.11b/g/n対応スマートフォン／タブレット iPhone（iOS6 以上）／Android（4.0.3 以上）／iPad 対応 OS WindowsXP/Vista/Windows7/Windows8
※MacOS 未対応
対応ブラウザ IE／firefox／google chrome サイズ 98x105x120mm(D×W×H) ※アンテナは含みません。
- 9 -
NC500 仕様
商品名 メガピクセル WiFi 対応ネットワークベビーモニター 型式 NC500 操作方法 スマートフォン／パソコン 対応アプリ Eye4 レンズサイズ 3.6mm 広角レンズ 圧縮方式 H.264 フレーム数 25 フレーム 解像度 1280×720／640×480／320×240 赤外線 LED 12 個／10m 照射 音声機能 あり 可動領域 上下 80° 左右 270° プリセット機能 あり パトロール機能 あり 録画機能 あり microSD カード機能 あり MAX32GB 対応 上下反転／左右反転機能 あり ネットワーク端子 LAN 端子（10/100MbpsRJ-45） 無線規格 IEEE802.11b/g/n対応スマートフォン／タブレット iPhone（iOS6 以上）／Android（4.0.3 以上）／iPad 対応 OS WindowsXP/Vista/Windows7/Windows8
※MacOS 未対応
対応ブラウザ IE／firefox／google chrome サイズ 125x110x145mm(D×W×H)
- 10 -
NC420 仕様
商品名 2 メガピクセル WiFi 対応ネットワークベビーモニター 型式 NC420 操作方法 スマートフォン／パソコン 対応アプリ Eye4 レンズサイズ 3.6mm 広角レンズ 圧縮方式 H.264 フレーム数 25 フレーム 解像度 1920×1080／1280×720／640×480 赤外線 LED 9 個／10m 照射 音声機能 あり 可動領域 上下 80° 左右 280° プリセット機能 あり パトロール機能 あり 録画機能 あり microSD カード機能 あり MAX32GB 対応 上下反転／左右反転機能 あり ネットワーク端子 LAN 端子（10/100MbpsRJ-45） 無線規格 IEEE802.11b/g/n対応スマートフォン／タブレット iPhone（iOS6 以上）／Android（4.0.3 以上）／iPad 対応 OS WindowsXP/Vista/Windows7/Windows8
※MacOS 未対応
対応ブラウザ IE／firefox／google chrome サイズ 98x105x120mm(D×W×H) ※アンテナは含みません。
- 11 -
NC520 仕様
商品名 2 メガピクセル WiFi 対応ネットワークベビーモニター 型式 NC520 操作方法 スマートフォン／パソコン 対応アプリ Eye4 レンズサイズ 3.6mm 広角レンズ 圧縮方式 H.264 フレーム数 15 フレーム 解像度 1920×1080／1280×720／640×480 赤外線 LED 12 個／10m 照射 音声機能 あり 可動領域 上下 80° 左右 270° プリセット機能 あり パトロール機能 あり 録画機能 あり microSD カード機能 あり MAX64GB 対応 上下反転／左右反転機能 あり ネットワーク端子 LAN 端子（10/100MbpsRJ-45） 無線規格 IEEE802.11b/g/n対応スマートフォン／タブレット iPhone（iOS6 以上）／Android（4.0.3 以上）／iPad 対応 OS WindowsXP/Vista/Windows7/Windows8
※MacOS 未対応
対応ブラウザ IE／firefox／google chrome サイズ 125x110x145mm(D×W×H)
- 12 -
- 13 -
1：カメラの接続について
カメラにアクセスする場合は、LAN ケーブルをカメラに接続してスマートフォン、またはパソコンから アクセスを行って下さい。 無線 LAN（Wi-Fi）でご利用される場合は、LAN ケーブルを使ってアクセスしたのちに、カメラ設定 画面より無線設定を行って下さい。 尚、LAN ケーブル接続が出来ない環境の場合は、18 ページを参考にして下さい。 （WiMAX、ポケット Wi-FI などのモバイルルーターなど） 1-1：カメラに LAN ケーブルを接続します カメラとルーターを付属の LAN ケーブルを使って接続します。 ※一般的なルーター下図のように 4 つぐらいの LAN ポートがあります。 ※どの LAN ポートをご利用いただいても大丈夫です。 ※LAN ポートが空いていない場合は、HUB などを使って分けていただくか、どれか一時的に外してご使用下さい。 （一時的に外す場合はネットワーク環境に影響が無い端末をご選択下さい。）- 14 - 【注意】 下記のようなルーター機能が無いモデムはご使用ができませんので、別途ルーターなどをご用意 いただけますよう宜しくお願い申し上げます。 左側の図のように LAN ケーブルの差込口が 1 つの端末は、 ルーター機能がなく、モデム機能のみの場合が多いです この場合は、ルーターをご用意して下さい。 1-2：カメラに電源ケーブルを接続します カメラ背面の「DC5V」と記載されている部分に、付属の電源コードを接続して、100V の家 庭用コンセントに接続して下さい。 ※電源はアダプタからの供給のみとなりますので必ずコンセントと繋がります。 コンセントに接続後は、自動的に上下左右にウォーミングアップを行います。 ※設定によってはウォーミングアップを停止することは可能です。 ※オンオフのスイッチはありませんので、コンセントの抜き差しでご対応下さい。 ※ウォーミングアップ時に「カチ、カチ」と動作音が発生します。
- 15 -
2：専用アプリ【Eye4】での使用方法
【Eye4】
AppStore または Play ストアよりダウンロード下さい。
アプリは無料です。
※アカウント登録が必要となります。◎ パソコン→ブラウザ / インストールタイプ専用ソフト
●パソコンソフトはこちら 詳しい使用方法についてはそれぞれのページをご確認ください。 ブラウザアクセスについては 62 ページからとなります。 パソコン用遠隔監視用ソフトについては 81 ページからとなります。- 16 -
＜2-1：Eye4 のダウンロードと起動＞
1：ストアから“Eye4”で検索してダウンロードして下さい。 2：ダウンロードとインストールが終わりましたら、Eye4 のアイコンをタッチして起動して下さい。 ※アンドロイドと iOS ではアプリ内画面が若干異なります。＜2-2：アカウントの登録＞
1：初回起動の時、ログイン画面が表示されます。画面の右上の“新規登録”をタッチして下さい。- 17 -
2：ユーザー名（メールアドレスに限らず半角英数字 6～16 文字で登録が可能です）とパスワード （確認用を含めて 2 回）を入力していただき、“提出します”をタッチして下さい。
- 18 -
＜2-3：カメラの追加＞
カメラを追加するには 3 つの方法があります。 1：音声リンクでカメラを追加 ※音声リンクは下記のようなシールが製品本体に貼っている物のみ対応しております。シールが 貼っていない物については音声リンクでの登録はできませんので、“LAN オートサーチ”または “QR コードスキャン”の方法でカメラ登録を行ってください。 （無線 LAN をご利用の場合でのみ使用可能です。カメラを追加する前に携帯端末を音声モードに 設定していただき、無線 LAN に接続して下さい。） 注意：ご使用環境によって、正常に音声リンクでカメラを追加することができない場合がございま す。その場合は、“LAN オートサーチ”または“QR コードスキャン”でカメラを追加することをお勧め 致します。 ①：画面の真ん中の“追加カメラ”をタッチして下さい。- 19 -
②：“音声リンク”をタッチして下さい。（アンドロイドでは“クイックセットアップ”となります。）
- 20 -
④：携帯端末のスピーカーをカメラの正面にあるマイク部分に近づいていただき、 “送信”をタッチして下さい。
⑤：携帯端末が接続している無線 LAN のパスワードを入力していただき、“Ok”をタッチして下さい。 次に、携帯端末のスピーカーからカメラと通信するための音声が流れます。
- 21 - ⑥：カメラは正しく携帯端末と同じ無線 LAN に接続できたら、その後カメラが携帯端末の画面に表 示されます。 ※カメラ検索できていない場合でもカメラが再起動し、検索できている可能性がございますので、 この場合、一度「LAN オートサーチ」より LAN 内検索からカメラが表示されるかの確認をお願い致 します。 ⑦：“すぐにバインド”をタッチして下さい。 上記の画面が表示されない場合は、“LAN オートサーチ”または“QR コードスキャン”の方法でカメ ラ登録をお勧め致します。
- 22 - ⑧：カメラのパスワード（初期パスワード：888888）を入力していただき、“Ok”をタッチして下さい。 ⑨：カメラ追加完了です。 2：LAN オートサーチでカメラを追加 （携帯端末とカメラが同じ LAN 内にあった場合のみ使用ですます。） ①：画面の真ん中の“追加カメラ”をタッチして下さい。
- 23 - ②：“LAN オートサーチ”をタッチして下さい。
- 24 - ④：LAN 上のカメラを検索できたら、画面に表示されます。“すぐにバインド”をタッチして下さい。 ⑤：カメラのパスワード（初期パスワード：888888）を入力していただき、“Ok”をタッチして下さい。 ⑥：カメラ追加完了です。 3：QR コードスキャンでカメラを追加 ①：画面の真ん中の“追加カメラ”をタッチして下さい。
- 25 - ②：“QR コードスキャン”をタッチして下さい。
③：“QR コードスキャン”をタッチしていただき、カメラの底面にあった QR コードをスキャンして下さ い。スキャンが成功にできると、前の画面に戻ります。
- 26 - ④：パスワード（初期パスワードは：888888”）を入力していただき、画面の一番下にあった“Ok”を タッチしてください。 ⑤：カメラ追加完了です。
＜2-4：カメラの映像確認＞
1：ライブ映像画面でカメラの映像をタッチすると、カメラ映像確認画面が表示されます。 ※アンドロイドと IOS では一部アイコン表示などが異なります。- 27 - 2：アイコンの説明 ① ：静止画像を保存します。 ② ：動画映像を保存します。 ③ ：カメラからの音声が聞こえます。 ④ ：携帯端末（集音マイク）からカメラに音声を流します。 ⑤ ：カメラが左右に自動でパトロールします。 ⑥ ：カメラが上下に自動でパトロールします。 ⑦ ：カメラ映像が左右反転します。 ⑧ ：カメラ映像が上下反転します。 ⑨ ：周囲の環境が暗くなるとき、自動的にナイトビジョンモード（赤外線ランプ が点灯）の ON/OFF の設定です。 ⑩ ：このアイコンをタッチする度に、カメラの方向が順番的に保存されたプリセ ットの方向に移動します。
- 28 - 3：全画面での映像確認と操作 ①： アイコンをタッチすると、カメラ映像が全画面表示になります。 ②：カメラ映像をタッチすると、操作パネルが表示されます。 ③：プリセットにつきましては“3：プリセット設定”をご参照下さい。 ④：画面の左下のボタンをタッチすると、画質を“高画質”、“はっきり（普通）”、“画質（流暢）”から 選択して設定できます。
- 29 -
⑤： アイコンをタッチすると、動画映像を保存します。
⑥： アイコンをタッチすると、静止画像を保存します。
⑦： アイコンをタッチすると、前の画面に戻ります。
- 30 -
＜2-5：多画面で映像確認＞
2 台以上のカメラを同時にご利用の場合、多画面で複数のカメラの映像を同時に確認することが 可能です。（最大 4 台まで） 1：ライブ映像画面の右上のアイコンをタッチすると、マルチスクリーン（多画面）画面が表示されま す。 2：マルチスクリーン（多画面）画面で 1 つのカメラの映像をタッチすると、通常のカメラ映像確認画 面が表示されます。- 31 -
＜2-6：動画映像と静止画像の確認方法＞
1：ライブ映像画面の右下の“歴史記録”をタッチすると、歴史記録（動画映像、静止画像）画面が 表示されます。 2：確認したいカメラのサムネイルをタッチしていただき、“ローカルイメージ”（携帯端末に保存され た動画映像と静止画像）または“TF レコード”（カメラの microSD カードに保存された動画映像と静 止画像）を選択して下さい。- 32 -
3：“ローカルイメージ”を選択すると、携帯端末に保存された静止画像と動画映像が表示されま す。
4：“TF レコード”を選択して、確認したい日付を選択すると、その日に保存された静止画像と動画 映像が表示されます。
- 33 -
＜2-7：カメラ設定＞
1：ライブ映像画面の左上のアイコンをタッチすると、設定メニューが表示されます。
- 34 -
3：設定したいカメラをタッチすると、設定画面が表示されます。
4：カメラシステムペラメータ設定項目
①WiFi 設定：自動的にカメラ周りの WiFi 信号を検索して表示します。使用したい WiFi の SSID を選 択して、パスワード（ルーターの暗号化キー）を入力していただき、画面の右上の“完了”をタッチし て下さい。
- 35 - 【注意】
ルーターのパスワード（暗号化キー）入力可能文字数は 20 文字以内となっております。 それ以上の文字数の場合は、20 文字以内のパスワードに変更してください。
②保存設置：カメラの microSD カードの容量のチェック、microSD カード録画の ON/OFF 及び microSD カードのフォーマットの設定です。
- 36 -
③パスワードの設定：カメラの登録パスワード（初期パスワード：888888）を変更ですます。（英数 字 6~16 文字）
④アラーム設定：動体検知の ON/OFF、動体検知感度、動体検知したとき指定プリセット位置へ移 動の設定です。
- 37 - ⑤ファームウェアのアップグレード：カメラのファームウェアをアップグレードできます。 5：カメラビデオ画面設定 “ヴィデオ画面”（ビデオ画面）を選択すると、ビデオ画面の設定画面が表示されます。 ①オートナイトビジョン：周囲の環境が暗くなるとき、自動的にナイトビジョンモード（赤外線ランプ が点灯）の ON/OFF の設定です。 ②水平ミラー：カメラ映像が左右反転します。 ③垂直ミラー：カメラ映像が上下反転します。 ④光周波数：50/60Hz 設定できます。 ⑤明るさ：明るさ調整です。 ⑥コントラスト：コントラスト調整です。
- 38 - 6：2 台目のカメラを追加する場合、機能設定画面の右上の“+”マークをタッチしていただき、IP カメ ラを選択して下さい。その後の操作は＜2-3：カメラの追加＞にご参照下さい。
＜2-8：動体検知アラームの確認＞
1：設定メニュー画面で“メッセージセンター”を選択すると、携帯端末が受け取った全部の動体検 知通知が表示されます。- 39 -
＜2-9：セキュリティ設定＞
設定メニュー画面で“メッセージセンター”を選択すると、アカウントとカメラのセキュリティ設定がで きます。 ①（弱い）パスワード：カメラ登録のパスワードを変更できます。 ②携帯と連携：アカウント名と携帯電話番号との連携です。（日本では未対応） ③メールと連携：アカウント名と電子メールアドレスとの連携です。（パスワードを忘れたときに、メ ールで取り戻すことができます。） ④ジェスチャーパスワード：Eye4 アプリ実行時のジェスチャーパスワードを設定できます。 ⑤プッシュ通知設定：携帯端末がカメラから動体検知メッセージを受け取ったとき、プッシュ通知す るか否かをカメラごとに設定できます。＜2-10：その他の設定＞
設定メニュー画面で“設定”を選択すると、その他の設定ができます。- 40 - １：ユーザー設定 ①電話番号登録：アカウント名と携帯電話番号との連携です。（日本では未対応） ②メールアドレス登録：アカウント名と電子メールアドレスとの連携です。（パスワードを忘れたとき に、メールで取り戻すことができます。） ③パスワードを修正します：アプリにログインするときのパスワードを変更できます。 ④ログアウト：今ログインしているアカウントをログアウトします。 2：プッシュ通知設定 携帯端末がカメラから動体検知メッセージを受け取ったとき、プッシュ通知するか否かをカメラごと に設定できます。 3：データ通信料（通信量） 3G/4G ネットワークと WiFi ネットワークの環境でのデータ通信量が確認できます。（今月/全部） 4：ヘルプ（未対応） 5：バージョン情報 Eye4 のバージョン情報が確認できます。 6：サムネイル表示 ライブ映像画面で表示されたカメラリストは“サムネイルモード”か“リストモード”かの設定です。 ません。
- 41 -
＜2-11：登録したカメラの消去方法について＞
登録したカメラ情報を消去したい場合は、下記方法から消去する事が可能です。 「アンドロイド端末での登録カメラ消去方法」 1.アプリを起動し、左上にあります家マークタップして、「デバイスマネージメント」を選択します。 2.消去したいカメラ情報を長押しします。 3.「消去しますか？」と表示されますので、「確定」をタップしていただくと、消去完了です。 「iOS 端末での登録カメラ消去方法」 1.アプリを起動し、左上にあります家マークをタップして、「機能設定」を選択します。 2.消去したいカメラ情報を右から左にスワイプしてごみ箱マークを表示させます。 3.ごみ箱マークをタップしますと、「消去してもよろしいですか？」と表示されます。 4.「Ok」をタップしていただくと、消去完了です。- 42 -
3：「VsCam」アプリ iPhone／iPad の接続・設定について
＜3-1：アプリをインストールします＞
AppStore より「VsCam」というアプリを検索してインストールして下さい。 iPad の場合は、専用アプリではございませんので、iPhone 用で検索して下さい。 ←このアイコンが対応アプリになります。＜3-2：アプリ内にカメラ情報を登録します＞
1:インストールしたアプリを起動して下さい。 2:起動したら「カメラ登録」をタップします。 3:次に「QR コードスキャン」をタップします。- 43 - 4:iPhone/iPad の内蔵カメラが起動します。 カメラ底面の QR コードに向けていただくとカメラ情報を取り込みます。 カメラ情報を取り込むと元の画面に戻って UID に情報が入ります。 ※QR コードに向けていただくだけで認識すると読み込みます。 ※ピントが合わず読み込めない場合はカメラ底面の UID を手入力して下さい。 5:アプリ UID の項目に、カメラ底面の UID と同じコードが入っていることを確認していただきまして、 パスワードの項目に「888888（8 が 6 回）」を入力して完了画面ボタンをタップして下さい。 ※パスワードは初期値のまま進んで下さい。 初期値→パスワード：888888 ※パスワードは次の設定項目で変更を行います。
- 44 - 6:アプリ起動時の画面に戻ってカメラ情報が登録されていることをご確認下さい。 尚、カメラが正しくネットワークを認識している場合は「オンライン」の表示が出ます。 ※画像は静止画像が表示されます。 ※オンラインと表示される場合はカメラ映像が見れる状態となります。 ※ラインオフの場合はカメラがネットワークに接続されていない可能性があります。 以上でカメラの登録は完了しましたので、次の設定項目に進んで下さい。 ラインオフと表示されている場合は、何らかの問題が生じておりますので、下記の通り原因の調査 と対処を行ってみて下さい。 7:静止画像の部分をタップしていただくとカメラ映像が表示されます。
＜ラインオフと表示されます＞
ラインオフの原因は、ネットワークにカメラが接続できていない場合や、端末とカメラが何らかの原 因によってアクセスできない場合に表示されます。 つきましては、下記のような対策を行ってみて下さい。 1:ルーターの設定の問題によって、アクセスができない可能性が考えられます。iPhone または iPad を、カメラが接続されているルーターに Wi-Fi 接続した状態でオンラインになる か試してみて下さい。 Wi-Fi に対応していないルーターの場合は、パソコンを使ってテストしてみて下さい。 2:カメラとルーターが接続されている LAN ケーブルの不具合が考えられます。 正常な LAN ケーブルを使ってテストしてみて下さい。 3:ルーターのファームウェアの問題によって接続できない可能性があります。 ルーターメーカーのホームページより最新のファームウェアをダウンロードして、ルーターをアップ デートしてみて下さい。（バッファロー製のルーターに多いお問い合わせです） 4:ルーターにはルーター機能が付いておりますでしょうか？ モデム機能のみの場合は、別途ルーターが必要となります。 5:カメラは電源を入れたときに上下左右へウォーミングアップを開始しますでしょうか？
- 45 -
また、LAN ケーブルの差込口は、緑色の LED が点灯しており、オレンジ色が点滅の状態になって おりますでしょうか？
6:3G や 4GLTE、別ネットワークの Wi-Fi を使用するとラインオフとなる場合は、ルーターの UPnP 機能が有効になっているか、ご確認をお願いします。
＜3-3：パスワードを変更します＞
セキュリティ強化のためにカメラに接続が出来たらパスワードを変更して、 ご使用を開始していただけますようご協力をお願い致します。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「i」ボタンをタップして下さい。 3:カメラ設定をタップして下さい。- 46 - 4: メニュー画面が表示されますのでパスワード変更をタップして下さい。 5:新しいパスワードを入力して完了ボタンをタップして下さい。 6:OK ボタンをタップするとアプリ起動画面に戻ります。 7:カメラの再起動が完了したらパスワードの変更が完了しておりますので、 アプリ内に登録しているカメラのパスワードの変更が必要となります。
- 47 - 8: 「i」ボタンをタップして下さい。 ※カメラ本体のパスワードを変更したため「無効なパスワード」と表示されます。 9: カメラ設定をタップして下さい。 10:変更後のパスワードを入力して完了をタップして下さい。 11:パスワード変更の設定が完了です。
- 48 -
＜3-4：カメラ内の時間を設定します＞
製造工場の時刻に合っておりますので時間調整を行って下さい。 ※NTP 設定が同期できないためスマートフォンと同期を行って下さい。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「i」ボタンをタップして下さい。 3:カメラ設定をタップして下さい。 4: メニュー画面が表示されますので日付/時刻設定をタップして下さい。- 49 - 5:設定画面が表示されますので下記の手順で設定を行って下さい。 ①「ローカルの時間と同期する」の右側のスライドスイッチを左から右へスライドします。 少ししたら左側に自動で戻りますが、右へスライドした時点で同期が完了しております。 ②「NTP サーバーと同期する」の右側のスライドスイッチを右から左へスライドします。 ③完了ボタンを選択して設定完了です。
＜3-5：Wi-Fi（無線 LAN）の設定方法について＞
Wi-Fi 接続を行う場合は、必ず LAN ケーブルを使ってカメラに接続している状態で行って下さい。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「i」ボタンをタップして下さい。- 50 - 3:カメラ設定をタップして下さい。 4: メニュー画面が表示されますので WiFi 設定をタップして下さい。 5:使用できる SSID（ネットワーク名）の一覧が表示されますので、所有されている Wi-Fi ルーターの SSID を確認して選択して下さい。 ※SSID の一覧が表示されない場合は画面左上のカメラ設定に戻って、もう一度 WiFi 設定を選択 してみて下さい。
- 51 - 5:SSID の選択が出来たらパスワード（暗号化キー）を入力して、画面右上の完了ボタンをタップし て下さい。カメラが再起動いたします。 ※パスワードは Wi-FI に接続するときの暗号化キーとなります。 ※暗号化キーは初期設定の状態でしたらルーター本体に記載されていることが多いです。 ※暗号化キーが不明な場合はルーターにログインしてご確認下さい。 ※暗号化キーの間違い入力が多いので正確にご確認をお願いします。 7:カメラの再起動が完了したら、カメラ本体から LAN のケーブルを外していただいて、アプリからア クセスができるか試してみて下さい。 アクセスできましたら設定は完了です。 ※設定後は電源を抜いてもカメラ本体に設定内容は記憶されております。
- 52 -
4：「VsCam」アプリ Android の接続・設定について
＜4-1：アプリをインストールします＞
Play ストアより「VsCam」というアプリを検索してインストールして下さい。 ←このアイコンが対応アプリになります。＜4-2：アプリ内にカメラ情報を登録します＞
1:インストールしたアプリを起動して下さい。 2:起動したら「新しいカメラ追加するには～」の部分をタップします。 3:次に「QR コードスキャン」をタップします。- 53 - 4:スマートフォンの内蔵カメラが起動します。 カメラ底面の QR コードに向けていただくとカメラ情報を取り込みます。 カメラ情報を取り込むと元の画面に戻って UID に情報が入ります。 ※QR コードに向けていただくだけで認識すると読み込みます。 ※ピントが合わず読み込めない場合はカメラ底面の UID を手入力して下さい。 ※QR コードがスキャンできるアプリが入っていない場合はインストールが必要です。 5:アプリ UID の項目に、カメラ底面の UID と同じコードが入っていることを確認していただきまして、 パスワードの項目に「888888（8 が 6 回）」を入力して OK ボタンをタップして下さい。 ※パスワードは初期値のまま進んで下さい。 初期値→パスワード：888888 ※パスワードは次の設定項目で変更を行います。
- 54 - 6:アプリ起動時の画面に戻ってカメラ情報が登録されていることをご確認下さい。 尚、カメラが正しくネットワークを認識している場合は「オンライン」の表示が出ます。 ※画像は静止画像が表示されます。 ※オンラインと表示される場合はカメラ映像が見れる状態となります。 ※ラインオフの場合はカメラがネットワークに接続されていない可能性があります。 以上でカメラの登録は完了しましたので、次の設定項目に進んで下さい。 ラインオフと表示されている場合は、何らかの問題が生じておりますので、下記の通り原因の調査 と対処を行ってみて下さい。 7:静止画像の部分をタップしていただくとカメラ映像が表示されます。
＜ラインオフと表示されます＞
ラインオフの原因は、ネットワークにカメラが接続できていない場合や、端末とカメラが何らかの原 因によってアクセスできない場合に表示されます。 つきましては、下記のような対策を行ってみて下さい。 1:ルーターの設定の問題によって、アクセスができない可能性が考えられます。 スマートフォンを、カメラが接続されているルーターに Wi-Fi 接続した状態でオンラインになるか試 してみて下さい。 Wi-Fi に対応していないルーターの場合は、パソコンを使ってテストしてみて下さい。 2:カメラとルーターが接続されている LAN ケーブルの不具合が考えられます。 正常な LAN ケーブルを使ってテストしてみて下さい。 3:ルーターのファームウェアの問題によって接続できない可能性があります。 ルーターメーカーのホームページより最新のファームウェアをダウンロードして、ルーターをアップ デートしてみて下さい。（バッファロー製のルーターに多いお問い合わせです） 4:ルーターにはルーター機能が付いておりますでしょうか？ モデム機能のみの場合は、別途ルーターが必要となります。 5:カメラは電源を入れたときに上下左右へウォーミングアップを開始しますでしょうか？- 55 -
また、LAN ケーブルの差込口は、緑色の LED が点灯しており、オレンジ色が点滅の状態になって おりますでしょうか？
6:3G や 4GLTE、別ネットワークの Wi-Fi を使用するとラインオフとなる場合は、ルーターの UPnP 機能が有効になっているか、ご確認をお願いします。
＜4-3：パスワードを変更します＞
セキュリティ強化のためにカメラに接続が出来たらパスワードを変更して、 ご使用を開始していただけますようご協力をお願い致します。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「矢印」ボタンをタップして下さい。 3:設定をタップして下さい。 4: メニュー画面が表示されますのでパスワード変更をタップして下さい。- 56 - 5:新しいパスワードを入力して適用ボタンをタップして下さい。 7:カメラの再起動が完了したらパスワードの変更が完了しております。
＜4-4：カメラ内の時間を設定します＞
製造工場の時刻に合っておりますので時間調整を行って下さい。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「矢印」ボタンをタップして下さい。 3:設定をタップして下さい。- 57 - 4: メニュー画面が表示されますので日付/時刻設定をタップして下さい。 5:設定画面が表示されますので NTP サーバーとの自動同期、またはスマートフォン内部の時間と の同期設定を行って下さい。 「NTP サーバーとの同期」 タイムゾーンより日本の時間を選択して下さい。 NTP サーバーと同期するの右側のチェックボックスをタップして下さい。 ご希望がございましたら、NTP サーバーの種類を選択して下さい。 選択後は画面右上の適用ボタンを選択して下さい。
- 58 - 「スマートフォン内部の時間と同期」 電話の時間と同期するというボタンを選択していただくと、スマートフォンの時間と同期します。そ の後、画面右上の適用ボタンを選択して下さい。
＜4-5：Wi-Fi（無線 LAN）の設定方法について＞
Wi-Fi 接続を行う場合は、必ず LAN ケーブルを使ってカメラに接続している状態で行って下さい。 1:アプリを起動して下さい。 2:登録されているカメラの右側に表示される「矢印」ボタンをタップして下さい。 3:設定をタップして下さい。 4: メニュー画面が表示されますので無線 LAN 設定をタップして下さい。- 59 - 5:無線 LAN 検索をタップしていただく、使用できる SSID（ネットワーク名）の一覧が表示されますの で、所有されている Wi-Fi ルーターの SSID を確認して選択して下さい。 ※SSID の一覧が表示されない場合は何度か無線 LAN 検索を行ってみて下さい。 5:SSID の選択が出来たらパスワード（暗号化キー）を入力して、画面右上の適用ボタンをタップし て下さい。カメラが再起動いたします。 ※パスワードは Wi-FI に接続するときの暗号化キーとなります。 ※暗号化キーは初期設定の状態でしたらルーター本体に記載されていることが多いです。 ※暗号化キーが不明な場合はルーターにログインしてご確認下さい。 ※暗号化キーの間違い入力が多いので正確にご確認をお願いします。
- 60 - 7:カメラの再起動が完了したら、カメラ本体から LAN のケーブルを外していただいて、アプリからア クセスができるか試してみて下さい。 アクセスできましたら設定は完了です。 ※設定後は電源を抜いてもカメラ本体に設定内容は記憶されております。
5：アイコン説明
＜5-1：iPhone/iPad の場合＞
①アプリの初期画面に戻ります。 ②プリセットの登録ができますが本製品ではカメラを動かせないため未対応です。 ③画面の明るさ調整や赤外線のオン・オフの設定が可能です。 ・コントラスト調整 ・明るさ調整 ・焦点ズーム、焦点引き離すは未対応です。 ・上下反転は画像が上下反転します。 ・左右反転は鏡のように左右が反転します。 ・IR（オープン）は赤外線がオンになります。 ※赤外線はカメラ周辺が暗いときに自動点灯となります。 ・IR（クローズ）は赤外線がオフになります。 ※カメラ周辺が暗くなっても赤外線は点灯しません。 ④画面の向きを変更することができます。 ⑤本製品ではカメラを動かせないため未対応です。- 61 - ⑥本製品ではカメラを動かせないため未対応です。 ⑦カメラ名が表示されます。 ⑧静止画像の保存ができます。 ⑨動画の保存ができます。 ⑩本製品には音声機能がありませんので未対応です。 ⑪本製品には音声機能がありませんので未対応です。 ⑫画質が選択できます。 モバイル（最低画質）→最高（最高画質） ⑬現在の時間が表示されます。
＜5-2：Android の場合＞
①アプリの初期画面に戻ります。 ②本製品ではカメラを動かせないため未対応です。 ③本製品ではカメラを動かせないため未対応です。 ④画面の明るさ調整や赤外線のオン・オフの設定が可能です。 ・明るさ・コントラスト調整 ・焦点ズーム、焦点引き離すは未対応です。 ・左右反転は鏡のように左右が反転します。 ・上下反転は画像が上下反転します。 ・デフォルト（初期状態）の設定に戻す ・周波数 50Hz・60Hz の選択が可能です。 ・IR（ON）は赤外線がオンになります。 ※赤外線はカメラ周辺が暗いときに自動点灯となります。 ・IR（OFF）は赤外線がオフになります。- 62 -
6：パソコンからのブラウザアクセスについて
ブラウザ用 OCX ソフトと検索ツールは
こちら
6-1：ソフトのインストールについて ソフトをダウンロードして下さい。 1：ダウンロードファイル内から“OCX_Setup”を起動して下さい。 2：下記画面の操作方法に沿って、ソフトをインストールして下さい。 -“Next”をクリックします。 -“Install”をクリックします。 -“Finish”をクリックします。- 63 - 3：ダウンロードファイル内から“IPCameraTool”を起動して下さい。 4：下記画面の操作方法に沿って、ソフトをインストールして下さい。 -言語を選択して“確定”をクリックします。（英語または中国語となります） -“Next”をクリックします。 -“Next”をクリックします。
- 64 - -“Next”をクリックします。
-“Install”をクリックします。
5:インストール完了です。
- 65 - 6-2：カメラの検索
1. “IPCameraTool”を起動してください。LAN 内の IP カメラが表示されます。
- 66 -
3. ブラウザが自動的に起動してユーザー名とパスワードを求められます。
初期設定はユーザー名が“admin”、パスワードが“888888”（8 が 6 回）となっております。 入力が出来たら“OK”をクリックしてください。
＊LAN 内に複数のカメラが接続されており、カメラの IP アドレスが重複している場合は、IP Search Tool の右下の“IP Match”をクリックしてください。それぞれ異なる IP アドレスが割り当てられます。
- 67 - 1. Basic Information：IP カメラの基本情報を表示します。
2. Network Setting：IP カメラのネットワーク情報を設定できます。 3. Refresh Camera List：カメラリストを再読み込みします。
4. Clear Arp Buffer：ブラウザが記憶したユーザー名とパスワード情報を削除します。 5. About Search Tool：Search Tool のバージョンを表示します。
6-3：カメラにアクセスする方法について
1. “IP Search Tool”でカメラを検索してアクセスを行って下さい。 ※IP Search Tool 使用方法は 62 ページを参考にして下さい。
2. OS のデフォルトのブラウザが自動的に起動してユーザー名とパスワードが求められます。 初期設定はユーザー名が“admin”、パスワードが“888888”（8 が 6 回）となっております。 入力が出来たら“OK”をクリックして下さい。
- 68 - 3. 使用しているブラウザのアイコンをクリックします。
※Internet Explorer 以外のブラウザでは一部機能が使用できません。
※画像はＮＣ100 のものとなり、ＮＣ400 は現在日本語表記に対応しておりません。
- 69 - 6-4：表示アイコンについて （１）カメラを上下左右に操作できます。 （２）オートでウォームアップされます。 （３）オートで上下に動きます。 （４）オートで左右に動きます。 （５）上下反転します。 （６）左右反転します。 （７）GPIO を ON にします。（本製品には未対応） （８）GPIO を OFF にします。（本製品には未対応） （９）暗い場所での赤外線 LED ライトを ON/OFF 切り替えます。 （10）カメラ操作時の速度を設定できます。 （11）明るさを設定できます。 （12）コントラストを設定できます。 （13）彩度を設定できます。 （14）色相を設定できます。 （15）表示カメラ台数を切り替えます。（１画面、４画面、９画面） （16）周波数を設定できます。 （17）解像度を設定できます。 （18）ビットレートを設定できます。 （19）フレームレートを設定できます。 （20）マイクの感度調節とカメラ側スピーカーの音量調節ができます。 （21）プリセット位置の登録と呼び出しができます。 （22）カメラ側音声を再生できます。 （23）パソコン側の音声をカメラ側に送信できます。 （24）パソコン内に録画する事ができます。 （25）パソコン内に静止画を保存する事ができます。 （26）microSD カードに録画したデータの再生およびダウンロードをする事ができます。 （27）カメラの設定ができます。 ※上記画像はＮＣ100 のものとなり、ＮＣ400 は現在日本語表記に対応しておりません。 ※一部機能については、正常に機能しない可能性がございます。
- 70 - 6-5：カメラの設定画面について ※画像はＮＣ100 のものとなり、ＮＣ400 は現在日本語表記に対応しておりません。 ※一部機能については、正常に機能しない可能性がございます。 【ネットワーク設定について】 ・基本ネットワーク設定 カメラのネットワーク接続状況を確認できます。 ・WiFi 設定 無線接続設定ができます。設定方法は下記の通りです。 1：スキャンをクリックしますと使用できる SSID（ネットワーク名）の一覧が表示されますので、所有 されている Wi-Fi ルーターの SSID を確認して選択して下さい。 ※SSID の一覧が表示されない場合はスキャンを何度かクリックして下さい。 2：共有キーという場所にルーターのパスワード（暗号化キー）を入力し、設定をクリック致します。 3：カウントダウンが始まり、カメラが再起動されますので、一度ブラウザを閉じて、再度カメラにア クセスしてください。 4：再起動が完全に終了した時点で LAN ケーブル抜いていただきますと、無線接続に切り替わり 映像が表示されれば無線接続設定は完了です。 ※無線接続されるまで多少時間がかかります。 ※暗号化キーは初期設定の状態でしたらルーター本体に記載されていることが多いです。 ※暗号化キーが不明な場合はルーターにログインしてご確認下さい。 ※暗号化キーの間違い入力が多いので正確にご確認をお願いします。
- 71 - ・UPnP 設定 サポートしておりません。 ・DDNS 設定 サポートしておりません。 【アラーム設定について】 ・アラーム設定 動体検知による録画設定などができます。 ①チェックを入れる事で、動体検知設定が可能になります。 ②検知感度を設定できます。 ③動体検知時、プリセットに登録したカメラ位置を呼び出す事ができます。 ④動体検知時、指定したメールアドレスにメールを送信できます。（サポートはしておりません） ⑤動体検知時、指定した FTP サーバーに静止画を送信します。（サポートはしておりません） ⑥チェックを入れる事で、動体検知時にカメラに取り付けた microSD カード内に録画されます。 ⑦動体検知よるスケジュール録画を行う場合は、こちらにチェックを入れます。 ⑧動体検知で録画する曜日および時間を指定できます。（青マスが設定状態となります）
- 72 - ・メール設定 サポートしておりません。 ・FTP 設定 サポートしておりません。 【ビデオ記録について】 ・SD カード記録 カメラの取り付けた microSD カードの録画設定ができます。 ①microSD カードの総容量が表示されます。 ②microSD カードの空き容量が表示されます。 ③microSD カードの現在の状況と、フォーマットを行う事ができます。 ④チェックを入れる事で、映像の音声を録音する事ができます。 ⑤解像度を変更する事ができます。 ⑥スケジュール録画を行う場合はこちらにチェックを入れます。 ⑦録画する曜日および時間を指定できます。（青マスが設定状態となります） ・保存先 パソコン内に映像や画像を保存する際の保存先および記録時間などの設定が可能です。
- 73 - 【システム設定について】 ・カメラ情報 カメラ情報を確認する事ができます。 ・名称設定 カメラの名称を変更できます。 ・日付/時刻設定 カメラの時間設定ができます。 ※直接時刻を手入力する事はできませんので、カメラアクセスしているパソコン時刻との同期か、 NTP サーバーと同期により設定をお願い致します。 ※タイムゾーンを「（GMT＋09：00）ソウル、ヤクーツク、東京」に変更してください。 ・ユーザー設定 管理者、オペレーター、訪問者それぞれでユーザー名とパスワードを設定する事が可能で、使用 方法を制限する事ができます。 [管理者] 全ての権限を持ち、カメラ設定が可能です。 [オペレーター] 映像の視聴、ＳＤカード録画再生、映像録画のスタート、パン/チルト操作（本製品未対応）、ビデ オ映像設定の調節が可能ですが、カメラ設定はできません [訪問者] 映像の視聴、ＳＤカード録画再生、映像録画のスタートが可能ですが、それ以外の操作はできま せん。 ・マルチカメラ設定 複数台カメラがある場合は、追加登録する事で同時に映像表示する事ができます。 ※カメラ映像の表示サイズは小さくなります。 ※同じ LAN 内にあるカメラのみ登録することができます。
- 74 - ・パン/チルト設定 本製品には対応していない為、使用する事はできません。 ・履歴 カメラの履歴が表示されます。 ・メンテナンス カメラの再起動や、工場出荷状態に戻す事ができます。 6-6：microSD カードに録画した映像の再生およびダウンロードについて 1:「録画ファイルの再生」ボタンをクリックします。 2:画面右に表示される録画ファイルをクリックする事で映像が再生されます。 3:録画ファイルの右側にありますダウンロードアイコンをクリックする事で、録画データをダウンロ ードする事ができます。
- 75 - 6-7：パソコンでの録画データ再生方法について microSD カードから取り出した録画ファイルの再生は専用ソフトを使用する事で再生する事ができ ます。 ●動画再生プレーヤーはこちら 【動画再生プレーヤーインストール方法について】 1. ダウンロードされた“Player.exe”ファイルをダブルクリックし、開きます。 ※ユーザーアカウント制御画面が表示された場合は、「はい」クリックし、許可してください。 2.「セットアップに使用する言語の選択」画面が開きますので、日本語が選択されている事を確認 していただき、「OK」をクリックします。 3.「次へ」をクリックします。
- 76 -
4.使用許諾契約書をお読みいただき、「同意する」を選択後、「次へ」をクリックします。
- 77 - 6.「インストール」をクリックします。
- 78 -
8.インストールが完了しますと自動で下記の画面となり、「完了」をクリックして終了です。
※「ビデオプレーヤー」にチェックが入っている場合は、自動でビデオプレーヤーが起動します。
- 79 - 【動画再生プレーヤー使用方法について】
1. デスクトップに作成されました「ビデオプレーヤー」アイコンをダブルクリックします。
2.起動した画面より録画した映像が保存されている場所を選択します。
- 80 - 4.再生したい録画ファイルをクリックする事で、右側に録画映像が再生されます。 【アイコンについて】 ①一時停止した映像を再生します。 ②映像を一時停止します。 ③再生を停止します。 ④映像再生速度を変更できます。 「対応再生速度」 ・１倍速 ・２倍速 ・３倍速 ・1/2 倍速 ・1/4 倍速 ・1/5 倍速 ・1/10 倍速 ⑤録画映像の画像撮影ができます。
- 81 -
7：パソコンソフトからのアクセスについて
●パソコン専用ソフトのダウンロードはこちら 7-1：ソフトのインストール方法について 2. ダウンロードされた“app-Eye4-VStarcam.exe”ファイルをダブルクリックし、開きます。 ※ユーザーアカウント制御画面が表示された場合は、「はい」クリックし、許可してください。 2.「セットアップに使用する言語の選択」画面が開きますので、日本語が選択されている事を確認 していただき、「OK」をクリックします。 3.「次へ」をクリックします。- 82 -
4.インストール先に問題がなければ、「次へ」をクリックします。
- 83 - 7.「インストール」をクリックします。
- 84 -
9.インストールが完了しますと自動で下記の画面となり、「完了」をクリックして終了です。
※「Eye4」にチェックが入っている場合は、自動で Eye4 が起動します。
- 85 - 7-2：「Eye4」ソフト使用方法について
1. デスクトップに作成されました「Eye4」アイコンをダブルクリックします。
- 86 - アカウント：ログイン時ユーザー名 パスワード：ログイン時パスワード 確認：上記で入力していただきましたパスワードを入力します。 E メール：お客様がご使用されておりますメールアドレスを入力します。 ※フリーメールアドレスでも問題ありません。 上記を入力後、「OK」をクリックします。 3.入力に問題がなければ「アカウントが正常に登録！」と表示されます。
- 87 -
4.ログイン画面に戻り、制作していただきましたアカウントとパスワードが入力された状態になって いると思われますので、「ログイン」をクリックします。
※自動ログインにチェックを入れていただく事で、次回起動時に自動でログインされます。
- 88 - 【同じネットワーク内からでのカメラ登録方法について】 表示された画面の「検索」をクリックします。 同じネットワーク内に接続されているカメラが検索され表示されます。 ※表示されない場合は「更新」をクリックし、再度検索してください。 ご使用のカメラを選択していただくと、青く表示されますので、「OK」をクリックします。
- 89 -
カメラ追加画面に戻り、「OK」をクリックしてカメラ登録完了です。
- 90 - 【別ネットワークからのカメラ登録方法について】 表示された画面内にあります「UID」にカメラ本体に記載してある UID を直接入力していただきま す。 入力後、「OK」をクリックしていただきカメラ登録完了です。 ※登録するカメラの名前を変更する場合は、この画面より変更後、「OK」をクリックしてください。
- 91 -
6.カメラ情報を登録していただきますと、右上に登録したカメラ情報が表示されます。
- 92 - 7-3：パソコンソフトからの Wi-Fi（無線 LAN）設定方法について 無線接続設定していただく際は、カメラをルーターの近くに置いた状態で、設定をお願い致しま す。 1.登録したカメラ情報の上で、右クリックしていただき、「カメラオプション」を選択します。 2.表示されたオプション画面より「WiFi 設定」をクリックします。
- 93 - 3.「WiFi 検索」をクリックして、ネットワークを検索します。
4. 使用できる SSID（ネットワーク名）の一覧が表示されますので、所有されている Wi-Fi ルーター の SSID を確認し選択していただきまして、「設定」をクリックします。
※SSID が選択されますと青く表示されます。
※所有されている Wi-Fi ルーターの SSID が表示されない場合は、再度「WiFi 検索」をクリックして 検索してください。
- 94 - 5.表示された画面よりルーターのパスワード（暗号化キー）を入力し、「OK」をクリックします。 ※パスワードは Wi-FI に接続するときの暗号化キーとなります。 ※暗号化キーは初期設定の状態でしたらルーター本体に記載されていることが多いです。 ※暗 号化キーが不明な場合はルーターにログインしてご確認下さい。 ※暗号化キーの間違い入力が多いので正確にご確認をお願いします。 6.設定が完了致しますと下記のように表示されますので「OK」をクリックし、LAN ケーブルを抜いて ください。 LAN ケーブルを抜いても無線接続されない場合は、再度無線接続設定していただき、「OK」をクリ ックした後、約 2 分ほどお待ちいただいてから、LAN ケーブルを抜いてみてください。 ※間違えたバスワードを入力しても、「WiFi 接続が成功しました。」と表示されますので、暗号化キ ーの入力は正確にお願い致します。 7.正常に無線接続設定がされますと、LAN ケーブルを抜いた状態でもカメラ映像が表示されます。
- 95 -
