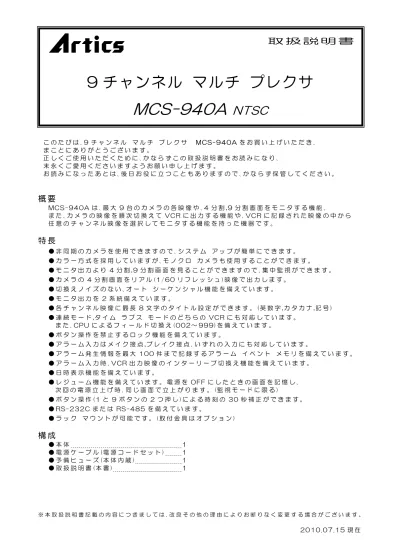

(1)こ の た び は ､ 9 チ ャ ン ネ ル マ ル チ プ レ ク サ M C S - 9 4 0 A を お 買 い 上 げ い た だ き ､
ま こ と に あ り が と う ご ざ い ま す 。
正 し く ご 使 用 い た だ く た め に ､ か な ら ず こ の 取 扱 説 明 書 を お 読 み に な り ､
末 永 く ご 愛 用 く だ さ い ま す よ う お 願 い 申 し 上 げ ま す 。
お 読 み に な っ た あ と は ､ 後 日 お 役 に 立 つ こ と も あ り ま す の で ､ か な ら ず 保 管 し て く だ さ い 。
概 要
M C S - 9 4 0 A は ､ 最 大 9 台 の カ メ ラ の 各 映 像 や ､ 4 分 割 , 9 分 割 画 面 を モ ニ タ す る 機 能 ､
ま た ､ カ メ ラ の 映 像 を 順 次 切 換 え て V C R に 出 力 す る 機 能 や ､ V C R に 記 録 さ れ た 映 像 の 中 か ら
任 意 の チ ャ ン ネ ル 映 像 を 選 択 し て モ ニ タ す る 機 能 を 持 っ た 機 器 で す 。
特 長
● 非 同 期 の カ メ ラ を 使 用 で き ま す の で ､ シ ス テ ム ア ッ プ が 簡 単 に で き ま す 。
● カ ラ ー 方 式 を 採 用 し て い ま す が ､ モ ノ ク ロ カ メ ラ も 使 用 す る こ と が で き ま す 。
● モ ニ タ 出 力 よ り 4 分 割 , 9 分 割 画 面 を 見 る こ と が で き ま す の で ､ 集 中 監 視 が で き ま す 。
● カ メ ラ の 4 分 割 画 面 を リ ア ル ( 1 / 6 0 リ フ レ ッ シ ュ ) 映 像 で 出 力 し ま す 。
● 切 換 え ノ イ ズ の な い ､ オ ー ト シ ー ケ ン シ ャ ル 機 能 を 備 え て い ま す 。
● モ ニ タ 出 力 を 2 系 統 備 え て い ま す 。
● 各 チ ャ ン ネ ル 映 像 に 最 長 8 文 字 の タ イ ト ル 設 定 が で き ま す 。 ( 英 数 字 , カ タ カ ナ , 記 号 )
● 連 続 モ ー ド , タ イ ム ラ プ ス モ ー ド の ど ち ら の V C R に も 対 応 し て い ま す 。
ま た ､ C P U に よ る フ ィ ー ル ド 切 換 え ( 0 0 2 ～ 9 9 9 ) を 備 え て い ま す 。
● ボ タ ン 操 作 を 禁 止 す る ロ ッ ク 機 能 を 備 え て い ま す 。
● ア ラ ー ム 入 力 は メ イ ク 接 点 , ブ レ イ ク 接 点 ､ い ず れ の 入 力 に も 対 応 し て い ま す 。
● ア ラ ー ム 発 生 情 報 を 最 大 1 0 0 件 ま で 記 録 す る ア ラ ー ム イ ベ ン ト メ モ リ を 備 え て い ま す 。
● ア ラ ー ム 入 力 時 ､ V C R 出 力 映 像 の イ ン タ ー リ ー ブ 切 換 え 機 能 を 備 え て い ま す 。
● 日 時 表 示 機 能 を 備 え て い ま す 。
● レ ジ ュ ー ム 機 能 を 備 え て い ま す 。 電 源 を O F F に し た と き の 画 面 を 記 憶 し ､
次 回 の 電 源 立 上 げ 時 ､ 同 じ 画 面 で 立 上 が り ま す 。 ( 監 視 モ ー ド に 限 る )
● ボ タ ン 操 作 ( 1 と 9 ボ タ ン の 2 つ 押 し ) に よ る 時 刻 の 3 0 秒 補 正 が で き ま す 。
● R S - 2 3 2 C ま た は R S - 4 8 5 を 備 え て い ま す 。
● ラ ッ ク マ ウ ン ト が 可 能 で す 。 ( 取 付 金 具 は オ プ シ ョ ン )
構 成
● 本 体 1
● 電 源 ケ ー ブ ル ( 電 源 コ ー ド セ ッ ト ) 1
● 予 備 ヒ ュ ー ズ ( 本 体 内 蔵 ) 1
● 取 扱 説 明 書 ( 本 書 ) 1
※ 本 取 扱 説 明 書 記 載 の 内 容 に つ き ま し て は ､ 改 良 そ の 他 の 理 由 に よ り お 断 り な く 変 更 す る 場 合 が ご ざ い ま す 。
2 0 1 0 . 0 7 . 1 5 現 在
取 扱 説 明 書
9 チャンネル マルチ プレクサ
MCS-940A
NTSC
目 次
安 全 上 の ご 注 意 1
各 部 の 名 称 と は た ら き
■ 前 面 部 4
■ 背 面 部 5
接 続 方 法
■ シ ス テ ム 例 6
■ 外 部 信 号 入 出 力 端 子 の 接 続 例 7
■ R S - 4 8 5 の 接 続 例 8
基 本 動 作
■ 電 源 ス イ ッ チ 入 / 切 9
■ ラ イ ブ モ ー ド 9
● 単 画 面 表 示 9
● 分 割 画 面 表 示 9
● 自 動 切 換 え ( オ ー ト シ ー ケ ン ス ) 9
■ V C R 録 画 9
■ V C R 再 生 1 0
● フ リ ー ズ 1 0
● チ ャ ン ネ ル 表 示 1 0
● ラ イ ブ モ ー ド に 戻 る 1 0
■ V C R バ イ パ ス 出 力 1 0
■ ア ラ ー ム 入 出 力 1 1
■ イ ン タ ー リ ー ブ 1 1
■ リ モ ー ト 操 作 1 1
■ ボ タ ン ロ ッ ク 1 1
メ ニ ュ ー 設 定
■ メ ニ ュ ー 表 示 1 2
■ メ ニ ュ ー の 操 作 方 法 1 2
1 . ア ラ ー ム イ ベ ン ト 記 録
( E V E N T M E M O R Y ) 1 3
2 . ア ラ ー ム の 設 定 ( A L A R M )
2 - 1 . E V E N T E R A S E 1 3
2 - 2 . M O D E 1 3
2 - 3 . D U R A T I O N T I M E 1 3
2 - 4 . V C R P A T T E R N 1 4
2 - 5 . R E T U R N 1 4
2 - 6 . C A M E R A ← P . B . 1 4
2 - 7 . E V E N T N U M B E R 1 4
2 - 8 . I N P U T C O N T A C T 1 4
3 . 時 計 の 設 定 ( T I M E S I G N A L )
3 - 1 . 3 0 S E C . A D J U S T 1 5
3 - 2 . C L O C K . A D J U S T 1 5
3 - 3 . D I S P L A Y 1 5
3 - 4 . M O N I T O R F U L L 1 5
3 - 5 . M O N I T O R M U L T I 1 5
3 - 6 . V C R O U T P U T 1 5
4 . ビ デ オ ロ ス 表 示 の 設 定 ( V I D E O L O S S )
4 - 1 . M O N I T O R O U T 1 6
4 - 2 . V C R O U T 1 6
5 . タ イ ト ル 文 字 の 設 定 ( T I T L E )
5 - 1 . S E T S E L E C T 1 6
5 - 2 . P O S I T I O N S E L E C T 1 7
5 - 3 . M O N I T O R F U L L 1 7
5 - 4 . M O N I T O R M U L T I 1 7
5 - 5 . V C R O U T P U T 1 7
6 . ラ イ ブ チ ャ ン ネ ル の 設 定
( L I V E C H A N N E L )
6 - 1 . S E Q U E N C E F U L L 1 8
6 - 2 . S E Q U E N C E M U L T I 1 8
6 - 3 . V C R 1 8
7 . ビ デ オ セ ッ ト ア ッ プ の 設 定
( V I D E O S E T U P )
7 - 1 . L I V E C O L O R 1 9
7 - 2 . P . B . C O L O R 1 9
7 - 3 . R E C O R D C O L O R 1 9
8 . VCR ト リ ガ 入 力 の 設 定 (VCR TRIGGER)
8 - 1 . M O D E 1 9
8 - 2 . F I E L D 1 9
9 . そ の 他 の 設 定 ( O T H E R )
9 - 1 . R E M O T E I N 1 9
9 - 2 . B O R D E R L I N E 1 9
9 - 3 . I N T E R F A C E 2 0
9 - 4 . D A T A R A T E 2 0
9 - 5 . A U T O S E Q . T I M E 2 0
9 - 6 . S P O T M O N I T O R 2 0
9 - 7 . S L A V E A D D R E S S 2 0
ヒ ュ ー ズ の 交 換 方 法 2 1
ラ ッ ク マ ウ ン ト 方 法
■ ゴ ム 足 の 取 り 外 し か た 2 1
■ 金 具 の 取 り 付 け か た 2 1
製 品 仕 様 2 2
故 障 か な と 思 う 前 に … 2 3
品 質 保 証 規 定 2 3
お こ と わ り 2 3
安 全 上 の ご 注 意
か な ら ず お 守 り く だ さ い
安全に正しくお使いいただくために､この「安全上のご注意」をよくお読みください。
■絵表示について
この取扱説明書では､製品を安全に正しくお使いいた
だき､あなたや他の人々への危害や財産への損害を未
然に防止するために､いろいろな絵表示をしています。
その表示と意味は次のようになっています。
内容をよく理解してから本文をお読みください。
警告
この表示を無視して誤った取
扱いをすると､人が死亡または
重傷を負う可能性が想定され
る内容を示しています。
注意
この表示を無視して誤った取
扱いをすると､人が傷害を負う
可能性が想定される内容､およ
び物的損害のみの発生が想定
される内容を示しています。
■絵表示の例
△記号は注意(危険･警告を含む)を促
す内容があることを告げるものです。
図の中に具体的な注意内容(左図の場
合は感電注意)が描かれています。
[記号は禁止の行為であることを告
げるものです。
図の中や近傍に具体的な禁止内容(左
図の場合は分解禁止)が描かれていま
す。
●記号は行為を強制したり指示する
内容を告げるものです。
図の中に具体的な指示内容(左図の場
合は電源プラグをコンセントから抜
け)が描かれています。
警告
●本機のケース･裏パネル等をはずさない！
内部には高圧の部分があり､感電の原因となります。
・改造などは絶対におこなわないでください。
・内部の点検･整備･修理は販売店にご依頼ください。
●本機を濡らさない！
火災･感電の原因となります。
・雨天･降雪中･海岸･水辺での使用は特にご注意ください。
・風呂･シャワー室などの水場では使用しないでください。
・本機の上に水などの入った容器を置かないでください。
・万一水などが中に入ったときには､すぐに電源プラグをコンセントから抜いて販売店にご相談
ください。
●本機の開口部から金属物や燃えやすいものなどの異物を差し込まない！
万一異物が入ったときには､すぐに電源プラグをコンセントから抜いて販売店にご相談くだ
さい。
そのままで使用すると火災･感電の原因となります。
●ぬれた手で電源プラグを抜き差ししない！
感電の原因となることがあります。
●電源プラグやコンセントにほこりなどを付着させない！
ほこりによりショートや発熱が起こって火災の原因となります。湿度の高い部屋､結露しやすいとこ
ろ､台所やほこりがたまりやすい場所のコンセントを使っている場合は､特に注意してください。
●電源プラグを抜くときは､電源コードを引っ張らない！
コードが傷つき火災･感電の原因となることがあります。かならずプラグを持って抜いてください。
●雷が鳴り出したら使わない！
電源プラグや接続ケーブルには絶対に触れないでください。感電の原因となります。
●アース線を接地する
感電を避けるためにかならず接地をしてください。アース線は絶対にガス管に接続しないでください。
爆発や火災の原因となります。
安 全 上 の ご 注 意
か な ら ず お 守 り く だ さ い
警告
●電源電圧 100V±10％以外の電圧で使用しない！
火災･感電の原因となります。
●煙が出ている､変なにおいや音がするなどの異常状態の場合は､すぐに電源スイッチを切り､
電源プラグを抜く！
そのままで使用すると火災･感電の原因となります。煙が出なくなるのを確認して､販売店に
修理をご依頼ください。お客様による修理は危険ですから絶対におやめください。
●本機が故障した場合､落としたりケースが破損した場合は､電源スイッチを切り､電源プラグ
を抜く！
そのままで使用すると火災･感電の原因となります。販売店に修理をご依頼ください。
●移動させる場合は､かならず電源スイッチを切り､プラグを抜き､機器間の接続ケーブルをは
ずす！
コードが傷つき火災･感電の原因となることがあります。
●長期間使用しないときは､安全のためかならず電源プラグをコンセントから抜く！
火災の原因となることがあります。
注意
●本機の上に重いものを置かない！
バランスがくずれて倒れたり落下してけがの原因となることがあります。
また､重みによって故障の原因となることがあります。
●コード類は正しく配線する！
・電源コードを熱器具に近づけないでください。
・電源コードを本機の下敷きにしないでください。
・足などにケーブルを引っかけると機器の落下や転倒などにより､けがの原因となることがあります。
●設置場所にご注意ください！
・不安定な場所に置かないでください。
・磁気を発生する機器の近くに置かないでください。
・直射日光のあたるところや熱器具の近くに置かないでください。
・冷凍倉庫や外気にさらされるなど､温度変化の激しいところには置かないでください。
・振動や衝撃の加わるところには置かないでください。
・腐食性ガスのあたるところには置かないでください。
・調理台や加湿器のそばなど､油煙や湿気があたるところには置かないでください。
●本機の通風孔をふさがない！
通風孔をふさぐと内部に熱がこもり､火災の原因となることがあります。
壁から 10cm 以上離して設置してください。また､次のような使いかたはしないでください。
安 全 上 の ご 注 意
か な ら ず お 守 り く だ さ い
■定期点検とお手入れについて
※お手入れの際は安全のため､電源スイッチを切り､電源コードのプラグを抜いてからおこなってください。
注意
●電源コードが傷んだ(芯線の露出･断線など)場合は交換を依頼する！
そのままで使用すると火災･感電の原因となります。販売店に交換をご依頼ください。
●内部の掃除について
内部の掃除については､お買い上げの販売店にご相談ください。
機器の内部にほこりがたまったまま長い間掃除をしないと､火災･故障の原因となることがあります。
●電源プラグの掃除をしてください
電源プラグを長時間差し込んだままにしておくと､差し込み部分にほこりがたまり､火災の原因となることがありま
す。
年に一度くらいは､プラグを抜いてほこりを取ってください。
●カバーは乾いた布で拭いてください
汚れがひどいときは､うすめの中性洗剤液を浸しよく絞った布で拭き取ってから､から拭きしてください。
このとき､液が内部に入らないように注意してください。
ベンジン､シンナー､アルコールなどの液体クリーナーやスプレー式クリーナーは使用しないでください。
各 部 の 名 称 と は た ら き
■ 前 面 部
① L I V E / A U T O ボ タ ン
( 1 ) ラ イ ブ モ ー ド ･ 単 画 面 時 に 押 す と 単 画 面
1 ～ 9 の 自 動 切 換 え 動 作 と な り ま す 。
( 2 ) ラ イ ブ モ ー ド ･ 分 割 画 面 時 に 押 す と 4 分
割 画 面 A , B , 9 分 割 画 面 の 自 動 切 換 え 動 作
と な り ま す 。
( 3 ) ラ イ ブ モ ー ド 時 に 2 秒 以 上 長 押 し す る
と ､ V C R 映 像 が 直 接 モ ニ タ 映 像 出 力 か ら
出 力 さ れ ま す 。
( 4 ) タ イ ム ラ プ ス V C R か ら の ト リ ガ 信 号 が
入 力 さ れ る と L E D が 点 滅 し ま す 。
② M E N U ボ タ ン
ラ イ ブ モ ー ド 時 に 押 す と メ ニ ュ ー を 表 示 し
ま す 。 メ ニ ュ ー 表 示 中 に 押 す と ラ イ ブ モ ー
ド に 戻 り ま す 。
③ チ ャ ン ネ ル セ レ ク ト ボ タ ン ( 1 ～ 9 )
( 1 ) ラ イ ブ モ ー ド 時 お よ び プ レ イ バ ッ ク モ
ー ド 時 は ､ 1 ～ 9 の ボ タ ン を 押 す と 単 画 面
1 ～ 9 が モ ニ タ に 表 示 さ れ ま す 。表 示 中 の
チ ャ ン ネ ル の L E D が 点 灯 し ま す 。
( 2 ) ア ラ ー ム 動 作 中 は ､ ア ラ ー ム の 入 っ た チ
ャ ン ネ ル の L E D が 点 滅 し ま す 。
( 3 ) ラ イ ブ モ ー ド 時 に 1 と 9 の ボ タ ン を 同
時 に 押 す と ､ 時 刻 の 3 0 秒 補 正 を し ま す 。
④ メ ニ ュ ー 操 作 ボ タ ン
( 1 ) , , , ボ タ ン
メ ニ ュ ー 表 示 中 に カ ー ソ ル ( ) や 点 滅 文
字 を 移 動 し た り ､ 設 定 値 を 変 更 し た り し
ま す 。
( 2 ) E N T E R ボ タ ン
メ ニ ュ ー 表 示 中 に カ ー ソ ル ( ) の 位 置 や
設 定 値 を 決 定 し ま す 。
⑤ 分 割 画 面 セ レ ク ト ボ タ ン
ラ イ ブ モ ー ド 時 お よ び プ レ イ バ ッ ク モ ー
ド 時 に そ れ ぞ れ の ボ タ ン を 押 す と 4 分 割 画
面 A , B , 9 分 割 画 面 が モ ニ タ に 表 示 さ れ ま す 。
押 さ れ た ボ タ ン の L E D が 点 灯 し ま す 。
⑥ P L A Y B A C K / P L A Y B A C K F R E E Z E ボ タ ン
( 1 ) ラ イ ブ モ ー ド 時 に 押 す と V C R の 再 生 を
お こ な い ま す 。 ( プ レ イ バ ッ ク モ ー ド )
( 2 ) プ レ イ バ ッ ク モ ー ド 時 に 押 す と 静 止 状
態 に な り L E D が 点 滅 し ま す 。
⑦ 電 源 ス イ ッ チ
本 機 の 電 源 を O N / O F F し ま す 。
①LIVE/AUTOボタン
⑥PLAYBACK/FREEZEボタン
⑦電源スイッチ
②MENUボタン
⑤分割画面セレクト ボタン
④メニュー操作ボタン
③チャンネル セレクト ボタン
各 部 の 名 称 と は た ら き
■ 背 面 部
① A C イ ン レ ッ ト
電 源 入 力 コ ネ ク タ で す 。 製 品 付 属 の 電 源 ケ ー
ブ ル を 接 続 し て く だ さ い 。
※ 付 属 の 電 源 ケ ー ブ ル ( 電 源 コ ー ド セ ッ ト ) は
本 機 以 外 の 電 気 機 器 で は 使 用 で き ま せ ん 。
② ヒ ュ ー ズ ケ ー ス
ケ ー ス 内 に 電 源 ヒ ュ ー ズ が 固 定 さ れ て い ま
す 。 予 備 ヒ ュ ー ズ も 1 個 内 蔵 し て い ま す 。
使 用 中 の ヒ ュ ー ズ が 溶 断 し た と き は ､ 予 備 と
交 換 し て く だ さ い 。 ( 2 1 ペ ー ジ 参 照 )
③ カ メ ラ 映 像 入 力 端 子 ( 1 ～ 9 )
T V カ メ ラ の 映 像 信 号 を 入 力 し て く だ さ い 。
( 7 5 Ω 終 端 ) ル ー プ ス ル ー 時 は 7 5 Ω 終 端
O F F と な り ま す 。
④ V C R 映 像 入 力 端 子
V C R の ビ デ オ 出 力 端 子 と 接 続 し て く だ さ い 。
( 7 5 Ω 終 端 )
⑤ V C R 映 像 出 力 端 子
V C R の 映 像 入 力 端 子 と 接 続 し て く だ さ い 。
( 7 5 Ω 終 端 )
⑥ メ イ ン 映 像 出 力 端 子
T V モ ニ タ の 映 像 入 力 端 子 と 接 続 し て く だ さ
い 。 分 割 画 面 , V C R 再 生 画 面 , メ ニ ュ ー 等 は こ
の 端 子 か ら 出 力 し ま す 。 ( 7 5 Ω 終 端 )
⑦ ス ポ ッ ト 映 像 出 力 端 子
T V モ ニ タ の 映 像 入 力 端 子 と 接 続 し て く だ さ
い 。 ラ イ ブ モ ー ド 単 画 面 1 ～ 9 の い ず れ か
を 出 力 し ま す 。 タ イ ト ル は 表 示 さ れ ま せ ん 。
( 7 5 Ω 終 端 )
⑧ シ グ ナ ル グ ラ ン ド 端 子
信 号 用 接 地 端 子 で す 。 機 器 間 相 互 の グ ラ ン ド
を 取 る た め に 接 地 し て く だ さ い 。
⑨ 外 部 信 号 入 出 力 端 子
( 1 ) リ モ ー ト / ア ラ ー ム 入 力 端 子
メ ニ ュ ー で リ モ ー ト / ア ラ ー ム を 設 定 し
ま す 。 ア ラ ー ム と し て 使 う と き は 外 部 セ
ン サ 等 の 信 号 を 各 チ ャ ン ネ ル に 入 力 す る
と ア ラ ー ム 動 作 を し ま す 。
リ モ ー ト と し て 使 う と き は 信 号 を 各 チ ャ
ン ネ ル に 入 力 す る と 画 面 表 示 が 切 換 わ り
ま す 。
( 2 ) ト リ ガ 信 号 入 力 端 子
タ イ ム ラ プ ス V C R か ら の 録 画 用 ト リ ガ
信 号 を 入 力 し ま す 。
( 3 ) ア ラ ー ム 出 力 端 子
ア ラ ー ム 動 作 時 に 信 号 を 出 力 し ま す 。
( オ ー プ ン コ レ ク タ 出 力 D C 1 2 V
1 0 0 m A 以 下 )
( 4 ) R S - 2 3 2 C 端 子
コ ン ピ ュ ー タ 等 に よ る リ モ ー ト 制 御 信 号
を 入 力 し ま す 。
⑩ R S - 4 8 5 端 子
R S - 4 8 5 に よ る 制 御 の 入 出 力 端 子 で す 。
( H a l f D u p l e x ) 6 極 4 芯 R J - 1 1 ス ト レ ー ト
ケ ー ブ ル を 使 用 し て く だ さ い 。
②ヒューズ ケース
①ACインレット
④VCR映像入力端子
⑤VCR映像出力端子
⑥メイン映像出力端子
⑦スポット映像出力端子
⑧シグナル
グランド端子
⑨外部信号入出力端子
⑩RS-485端子
③カメラ映像入力端子(ループ スルー)
接 続 方 法
■ シ ス テ ム 例
次 の 配 線 図 を 参 考 に し て ､ 接 続 し て く だ さ い 。
注 意 ● TV カ メ ラ は カ メ ラ 映 像 入 力 端 子 1 か ら 順 に 間 隔 を あ け ず に 接 続 し て く だ さ い 。
● TV カ メ ラ 映 像 を 入 力 し な い チ ャ ン ネ ル は ､か な ら ず メ ニ ュ ー で SKIP の 設 定 に し て く だ さ い 。
● 電 源 は す べ て の 接 続 が 終 わ っ て か ら つ な い で く だ さ い 。
● 電 源 を つ な ぐ 前 に か な ら ず コ ン セ ン ト の 電 圧 を 確 認 し て く だ さ い 。
● 本 機 の 各 映 像 入 力 端 子 お よ び 出 力 端 子 に は 電 圧 を 加 え な い で く だ さ い 。
● 付 属 の 電 源 ケ ー ブ ル ( 電 源 コ ー ド セ ッ ト ) は 本 機 以 外 の 電 気 機 器 で は 使 用 で き ま せ ん 。
カメラ1
カメラ2
カメラ9
スルー出力
他の機器へ
タイム ラプスVCR
メイン
モニタ
スポット
モニタ
AC100V
50/60Hz電源へ
電源ケーブル
シグナル
グランドへ
接 続 方 法
■ 外 部 信 号 入 出 力 端 子 の 接 続 例
次 の 配 線 図 を 参 考 に し て 接 続 し て く だ さ い 。
※ リ モ ー ト / ア ラ ー ム 1 ～ 9 を 使 う と き は ､ メ ニ ュ ー 設 定“９．ＯＴＨＥＲ”内 の“１．ＲＥＭＯＴＥ ＩＮ”
で A L A R M / R E M O T E を 選 択 し て く だ さ い 。 ( 1 9 ペ ー ジ 9 - 1 . R E M O T E I N 参 照 )
※ リ モ ー ト / ア ラ ー ム 1 ～ 9 を ア ラ ー ム と し て 使 う と き は ､ メ ニ ュ ー 設 定“２．ＡＬＡＲＭ”内 で 各 種
設 定 が で き ま す 。 ( 1 3 ～ 1 4 ペ ー ジ 2 . ア ラ ー ム の 設 定 参 照 )
※ リ モ ー ト / ア ラ ー ム 1 ～ 9 を リ モ ー ト と し て 使 う と き は ､ 下 表 を ご 参 照 く だ さ い 。 1 ～ 9 に 単 独
で 入 力 さ れ る と 1 ～ 9 の 単 画 面 表 示 と な り ､ 1 8 ( S H I F T ) と 組 み 合 わ せ る と ､ 分 割 画 面 表 示 や 各
種 動 作 を お こ な い ま す 。
※ 2 3 ～ 2 5 に R S - 2 3 2 C 規 格 の 信 号 を 入 力 す る と き は ､ メ ニ ュ ー 設 定 “９．ＯＴＨＥＲ” 内 の “３．Ｉ
ＮＴＥＲＦＡＣＥ” で “ＲＳ－２３２Ｃ” を 選 択 し て く だ さ い 。
( 2 0 ペ ー ジ 9 - 3 . I N T E R F A C E 参 照 )
PIN No. 機 能 PIN No. 機 能
リモート時 アラーム時
1 単画面 1 表示 +SHIFT：4 分割 A 表示 1 チャンネル 14 未使用
2 単画面 2 表示 +SHIFT：4 分割 B 表示 2 チャンネル 15 未使用
3 単画面 3 表示 3 チャンネル 16 未使用
4 単画面 4 表示 4 チャンネル 17 COMMON
5 単画面 5 表示 +SHIFT：9 分割表示 5 チャンネル 18 リモート SHIFT
6 単画面 6 表示 6 チャンネル 19 タイムラプス トリガ信号入力
7 単画面 7 表示 7 チャンネル 20 COMMON
8 単画面 8 表示 +SHIFT：自動切換え,ライブ 8 チャンネル
9 単画面 9 表示 +SHIFT：再生,フリーズ 9 チャンネル
21 アラーム信号出力
オープン コレクタ DC12V 100mA 以下
10 未使用 22 COMMON
11 未使用 23 COMMON
12 未使用 24 RS-232C RXD
13 未使用 25 RS-232C TXD
注意 ●各端子には電圧を加えないでください。
●TV カメラ映像を入力していないチャン
ネルにはリモート/アラーム信号を入力
しないでください。
●ノイズの多い場所では入力およびスイッ
チの両端に 0.01～0.1μF のセラミック
コンデンサを取付けてください。
●リモート信号の入力は､メイク接点でお
こなってください。
●アラーム信号を入力する場合は､タイム
ラプス VCR の名称およびアラーム モー
ドの有無は､メーカーにより異なります
のでタイム ラプス VCR の取扱説明書を
ご参照ください。
●アラーム時 VCR 記録モードが“ＮＯＮ
Ｅ”に設定されている場合は､21(アラー
ム信号出力)端子をタイム ラプス VCR
のアラーム信号入力端子に接続しないで
ください。
(14 ページ 2-4.VCR PATTERN 参
照)
PC
TXD
RXD
COMMON
COMMON
アラーム信号出力
COMMON
タイムラプス
トリガ信号入力
アラーム
/
リモート
9 8 7 6 5 4 3 2 1
接 続 方 法
■ R S - 4 8 5 の 接 続 例
背 面 の R S - 4 8 5 コ ネ ク タ を 使 用 し て ､ コ ン ピ ュ ー タ 等 の 制 御 機 器 か ら の コ マ ン ド に よ り 操 作 や 設
定 な ど の リ モ ー ト 制 御 を お こ な う こ と が で き ま す 。制 御 機 器 の R S - 2 3 2 C コ ネ ク タ か ら 送 信 さ れ
た コ マ ン ド は R S - 4 8 5 ド ラ イ バ を 介 し て M C S - 9 4 0 A で 受 信 さ れ ま す 。
M C S - 9 4 0 A は 下 図 の よ う に 3 1 台 ま で 接 続 し ､ ス レ ー ブ ア ド レ ス を 設 定 す る こ と に よ り 各 々 の
M C S - 9 4 0 A を 制 御 す る こ と が で き ま す 。
ケ ー ブ ル は R J - 1 1 ス ト レ ー ト ケ ー ブ ル を 使 用 し ､ 最 長 1 , 2 0 0 メ ー ト ル ま で 対 応 で き ま す 。
概 観 図
※ 送 受 信 の 最 初 と 最 後 の 機 器 に ､ 下 の 拡 大 図 の よ う に 終 端 抵 抗 を 取 り 付 け て く だ さ い 。
拡 大 図
※ R S - 4 8 5 コ マ ン ド リ ス ト に つ い て は 弊 社 営 業 部 ま で お 問 合 せ く だ さ い 。
※ メ ニ ュ ー 設 定 “９．ＯＴＨＥＲ” 内 “３．ＩＮＴＥＲＦＡＣＥ” で “ＲＳ－４８５” を 選 択 し て く だ さ い 。
( 2 0 ペ ー ジ 9 - 3 . I N T E R F A C E 参 照 )
※ メ ニ ュ ー 設 定 “９．ＯＴＨＥＲ” 内 “７．ＳＬＡＶＥ ＡＤＤＲＥＳＳ” で 各 M C S - 9 4 0 A の ス レ ー ブ ア
ド レ ス を 設 定 し て く だ さ い 。
( 2 0 ペ ー ジ 9 - 7 . S L A V E A D D R E S S 参 照 )
RS-485
①②③④ ①②③④
RS-485
①②③④ ①②③④
RS-485
①②③④ ①②③④
①
②
③
④
RS-485
ドライバ
GND
A(DATA＋)
B(DATA－)
GND
(終端抵抗)120Ω
(終端抵抗)120Ω
Slave Address:30
Slave Address:02
Slave Address:00 Slave Address:01
RS-485
ドライバ
31台まで連結･制御できます
RJ-11(6極4芯)
ストレート ケーブル
基 本 動 作
操 作 上 の ご 注 意 ― こ の 説 明 書 を よ く お 読 み に な り ､ 記 載 さ れ て い な い 意 味 の な い 操 作
お よ び 乱 暴 な 操 作 は 絶 対 に お こ な わ な い で く だ さ い 。
■ 電 源 ス イ ッ チ 入 / 切
各 種 接 続 が し っ か り お こ な わ れ て い る か を 確 認 し て く だ さ い 。
電 源 ス イ ッ チ を O N に し て ､ L I V E ボ タ ン の L E D が 点 灯 す る こ と を 確 認 し て く だ さ い 。
こ の と き 映 像 出 力 端 子 か ら 映 像 が 出 て い る こ と を 確 認 し て く だ さ い 。
※ デ フ ォ ル ト セ ッ ト ― M E N U ボ タ ン を 押 し な が ら 電 源 ス イ ッ チ を 入 れ る と ､ モ ニ タ 画 面 左 上
部 に “ＤＥＦＡＵＬＴ ＳＥＴ” の 文 字 が 点 滅 し ､ 各 種 設 定 が 工 場 出 荷 時 設 定
に 戻 り ま す 。
ま た ､ ア ラ ー ム イ ベ ン ト 記 録 も 消 去 さ れ ま す 。
※ 最 初 に 電 源 を 入 れ た ら ､ か な ら ず 日 時 の 設 定 を お こ な っ て く だ さ い 。
設 定 方 法 は 1 5 ペ ー ジ 3 . 日 時 の 設 定 を ご 参 照 く だ さ い 。
( 日 時 の バ ッ ク ア ッ プ 期 間 は 電 源 O F F 状 態 で 約 1 ヶ 月 で す )
使 用 が 終 わ っ た ら 電 源 ス イ ッ チ を O F F に し ､ 各 L E D が 消 灯 す る こ と を 確 認 し て く だ さ い 。
■ ラ イ ブ モ ー ド
T V カ メ ラ の 映 像 が リ ア ル タ イ ム で モ ニ タ に 表 示 さ れ て い る 状 態 が ラ イ ブ モ ー ド で す 。
● 単 画 面 表 示
チ ャ ン ネ ル セ レ ク ト ボ タ ン ( 1 ～ 9 ) を 押 す と ､ そ の
チ ャ ン ネ ル が 単 画 面 で モ ニ タ に 表 示 さ れ ､ 表 示 チ ャ
ン ネ ル の ボ タ ン の L E D が 点 灯 し ま す 。
● 分 割 画 面 表 示
分 割 画 面 セ レ ク ト ボ タ ン を 押 す と ､ 各 チ ャ ン ネ ル が 分 割 表 示 さ れ ま す 。
表 示 中 の 分 割 画 面 に 対 応 す る ボ タ ン の L E D が 点 灯 し ま す 。
※ タ イ ト ル の 表 示 文 字 数
4 分 割 :8 文 字
9 分 割 :チ ャ ン ネ ル 数 字 の み
● 自 動 切 換 え ( オ ー ト シ ー ケ ン ス )
・ 単 画 面 表 示 中 に A U T O ボ タ ン を 押 す と 単 画 面 が
チ ャ ン ネ ル 1 → 2 → 3 → 4 → … → 9 → 1 → 2 → … と 自 動 で 切 換 わ り ま す 。
・ 分 割 画 面 表 示 中 に A U T O ボ タ ン を 押 す と 分 割 画 面 が
4 分 割 A → 4 分 割 B → 9 分 割 → 4 分 割 A → … と 自 動 で 切 換 わ り ま す 。
・ 特 定 の チ ャ ン ネ ル や 分 割 画 面 を ス キ ッ プ す る こ と も で き ま す 。
( 1 8 ペ ー ジ 6 . 画 面 表 示 の 設 定 参 照 )
■ V C R 録 画
① V C R に 録 画 す る た め に 必 要 な 準 備 ･ 設 定 を お こ な っ て く だ さ い 。
② 試 し 録 画 を お こ な っ て く だ さ い 。 試 し 録 画 の 最 中 に は ､ L I V E ボ タ ン を 2 秒 以 上 長 押 し し て ､
V C R ( 録 画 ) 側 映 像 直 接 出 力 で V C R お よ び 本 機 で 設 定 し た と お り の 出 力 に な っ て い る こ と を 確
認 し て く だ さ い 。
③ 試 し 録 画 を し た ビ デ オ テ ー プ を 再 生 し て ､ 映 像 が き ち ん と 録 画 さ れ て い る こ と を 確 認 し て く
だ さ い 。
④ 本 機 が ラ イ ブ モ ー ド で あ る こ と を 確 認 し ､ V C R の 録 画 開 始 操 作 を お こ な っ て く だ さ い 。
注 意 ● 使 用 す る タ イ ム ラ プ ス V C R で ､ オ ー デ ィ オ 信 号 を 同 時 に 記 録 す る モ ー ド
( A 1 2 H , A 2 4 H 等 ) で は 使 用 で き ま せ ん 。
● 古 い ビ デ オ テ ー プ で 録 画 し た 場 合 ､ 映 像 が 正 確 に 再 生 さ れ な い こ と が あ り ま す 。
4分割A
1 2
3 4
4分割B
5 6
7 8
9分割
1 2 3
6
5
4
7 8 9
基 本 動 作
■ V C R 再 生
ラ イ ブ モ ー ド 時 に ､ V C R 機 器 を 再 生 状 態 に し て P L A Y B A C K ボ タ ン を 押 す と ､
プ レ イ バ ッ ク モ ー ド に な り 再 生 映 像 が 表 示 さ れ ま す 。
● フ リ ー ズ
プ レ イ バ ッ ク モ ー ド 時 に P L A Y B A C K F R E E Z E ボ タ ン を 押 す と ､ 再 生 映 像 が 静 止 し ､ 画 面 右 上
に “ＦＲＥＥＺＥ” の 文 字 が 点 滅 し ま す 。 も う 一 度 P L A Y B A C K F R E E Z E ボ タ ン を 押 す と 静 止 が
解 除 さ れ ま す 。
フ リ ー ズ 中 は P L A Y B A C K F R E E Z E ボ タ ン 以 外 の ボ タ ン は 操 作 で き ま せ ん 。
● チ ャ ン ネ ル 表 示
チ ャ ン ネ ル セ レ ク ト ボ タ ン ( 1 ～ 9 ) お よ
び 分 割 画 面 セ レ ク ト ボ タ ン を 押 す と ､ 単 画
面 1 ～ 9 や 各 種 分 割 画 面 を 再 生 表 示 し ま す 。
※ 再 生 映 像 の 自 動 切 換 え ( オ ー ト シ ー ケ ン
ス ) 表 示 は で き ま せ ん 。
● ラ イ ブ モ ー ド に 戻 る
L I V E ボ タ ン を 押 す と ラ イ ブ モ ー ド に 戻 り ま す 。
■ V C R バ イ パ ス 出 力
V C R 入 力 映 像 を モ ニ タ に 直 接 表 示 さ せ る 場 合 は ､ ラ イ ブ モ ー ド 時 に L I V E ボ タ ン を 2
秒 以 上 長 押 し し ま す 。ラ イ ブ モ ー ド に 戻 る に は ､ A U T O , チ ャ ン ネ ル セ レ ク ト , 分 割 画
面 セ レ ク ト ボ タ ン の い ず れ か を 押 し ま す 。
V C R バ イ パ ス 出 力 を 使 用 す る 目 的 と し て 次 の 場 合 が あ り ま す 。
・ 本 機 を 使 用 し て 録 画 し た 再 生 映 像 を チ ャ ン ネ ル 識 別 等 せ ず 直 接 モ ニ タ に 表 示 さ せ る (録 画 の 確 認 )
・ 本 機 以 外 で 録 画 し た 再 生 映 像 (映 画 や 通 常 の ビ デ オ 等 )を モ ニ タ に 表 示 さ せ る
・ 接 続 さ れ て い る VCR 機 器 の 設 定 画 面 を モ ニ タ に 表 示 さ せ る
注 意 ● V C R 再 生 時 ､ 録 画 映 像 が 正 確 に 再 生 で き な い 場 合 は ､ V C R の ト ラ ッ キ ン グ を 再 調 整 し
て み て く だ さ い 。
● 接 続 す る T V モ ニ タ に よ っ て は ､ 再 生 映 像 を 分 割 画 面 で 見 る と タ イ ト ル 文 字 が 読 み に く
い こ と が あ り ま す 。
● V C R 録 画 中 に タ イ ム ラ プ ス V C R が ア ラ ー ム 状 態 と な り ､ 録 画 時 間 モ ー ド が 変 化 し た
と こ ろ を 再 生 し た と き や ､ 再 生 時 に 早 送 り ･ 巻 き 戻 し 操 作 を し た と き は ､ 再 生 画 面 が 乱 れ
る こ と が あ り ま す 。 気 に な る と き は ､ も う 一 度 チ ャ ン ネ ル セ レ ク ト ボ タ ン を 押 し て
み て く だ さ い 。
● 録 画 中 に ア ラ ー ム 信 号 が 入 力 ･ 解 除 さ れ た と こ ろ を 再 生 す る と ､ V C R の ノ イ ズ に よ り
他 の チ ャ ン ネ ル に 画 像 が 飛 び 込 ん だ り す る こ と が あ り ま す 。
4分割A
1 2
3 4
4分割B
5 6
7 8
9分割
1 2 3
6
5
4
7 8 9
基 本 動 作
■ ア ラ ー ム 入 出 力
外 部 信 号 入 出 力 端 子 の 1 ～ 9 ピ ン に セ ン サ 等 の 信 号 が
入 る と ､ そ の チ ャ ン ネ ル が 単 画 面 表 示 と な り ､ 画 面 左
下 に “ＡＬＡＲＭ” の 文 字 が 表 示 さ れ ま す 。
信 号 の 入 力 は ア ラ ー ム イ ベ ン ト に 記 録 さ れ ま す 。
( 1 3 ペ ー ジ 1 . ア ラ ー ム イ ベ ン ト 記 録 参 照 )
ア ラ ー ム 保 持 時 間 中 に ､ A U T O , チ ャ ン ネ ル セ レ ク ト , 分 割 画 面 セ レ ク ト ボ タ ン の い ず れ か を 押
す と ､ 押 し た ボ タ ン の 画 面 表 示 に な り ､ ア ラ ー ム 動 作 は 解 除 さ れ ま す 。
外 部 信 号 入 出 力 端 子 の 2 1 ピ ン か ら は ア ラ ー ム 保 持 時 間 中 に 信 号 が 出 力 さ れ ま す 。
( オ ー プ ン コ レ ク タ 出 力 D C 1 2 V 1 0 0 m A 以 下 )
※ メ ニ ュ ー 設 定 “９．ＯＴＨＥＲ” 内 の “１．ＲＥＭＯＴＥ ＩＮ” が “ＡＬＡＲＭ” に 設 定 さ れ て い る こ と
を ご 確 認 く だ さ い 。 ( 1 9 ペ ー ジ 9 - 1 . R E M O T E I N 参 照 )
※ メ ニ ュ ー 設 定 “２．ＡＬＡＲＭ” 内 で ア ラ ー ム の 詳 細 な 設 定 を お こ な っ て く だ さ い 。
( 1 3 ～ 1 4 ペ ー ジ 2 . ア ラ ー ム の 設 定 参 照 )
■ イ ン タ ー リ ー ブ
メ ニ ュ ー 設 定 “２．ＡＬＡＲＭ” 内 の “４．ＶＣＲ ＰＡＴＴＥＲＮ” が “ＮＯＮＥ Ｉ” ま た は “２Ｈ Ｉ” に
設 定 さ れ て い る と ､ ア ラ ー ム 入 力 時 に イ ン タ ー リ ー ブ 動 作 を お こ な い ま す 。
( 1 4 ペ ー ジ 2 - 4 . V C R P A T T E R N 参 照 )
イ ン タ ー リ ー ブ 動 作 と は ､ 下 図 の よ う に ア ラ ー ム 入 力 の あ っ た チ ャ ン ネ ル が 高 密 度 で 録 画 さ れ る
も の で す 。
■ リ モ ー ト 操 作
メ ニ ュ ー 設 定“９．ＯＴＨＥＲ”内 の“１．ＲＥＭＯＴＥ Ｉ
Ｎ” で “ＲＥＭＯＴＥ” を 選 択 し て く だ さ い 。
( 1 9 ペ ー ジ 9 - 1 . R E M O T E I N 参 照 )
背 面 の 外 部 信 号 入 出 力 端 子 の 1 ～ 1 8 P I N へ の 入 力
に よ っ て ､ 右 表 の リ モ ー ト 操 作 が で き ま す 。
( 7 ペ ー ジ ■ 外 部 信 号 入 出 力 端 子 の 接 続 例 参 照 )
1 8 P I N の S H I F T と 1 ～ 9 P I N を 組 合 わ せ る と 分 割
表 示 や 他 の 操 作 を お こ な え ま す 。
■ ボ タ ン ロ ッ ク
ラ イ ブ モ ー ド 時 に ､ オ ー ト シ ー ケ ン ス 画 面 , 1 ～ 9 単 画 面 , 各 分 割 画 面 の い ず れ か ロ ッ ク し た い 画
面 の ボ タ ン を 4 秒 以 内 の 間 隔 で 1 0 回 連 続 し て 押 し ま す 。
画 面 右 上 部 に “ＬＯＣＫ” の 文 字 が 2 秒 間 表 示 さ れ ､ そ の ボ タ ン の 画 面 表 示 お よ び 機 能 が ロ ッ ク さ
れ ま す 。
ロ ッ ク 中 に ボ タ ン 操 作 を す る と ､ 画 面 右 上 部 に “ＬＯＣＫ” の 文 字 が 2 秒 間 表 示 さ れ ま す 。
ロ ッ ク を 解 除 す る に は ､ ロ ッ ク し た ボ タ ン を 4 秒 以 内 の 間 隔 で 1 0 回 連 続 し て 押 し ま す 。 解 除 さ
れ る と 画 面 右 上 部 に “ ” の 文 字 が 2 秒 間 表 示 さ れ ま す 。
PIN No. 機 能
1 単画面 1 表示 +SHIFT：4 分割 A 表示
2 単画面 2 表示 +SHIFT：4 分割 B 表示
3 単画面 3 表示
4 単画面 4 表示
5 単画面 5 表示 +SHIFT：9 分割表示
6 単画面 6 表示
7 単画面 7 表示
8 単画面 8 表示 +SHIFT：自動切換え,ライブ
9 単画面 9 表示 +SHIFT：再生,フリーズ
17 COMMON
18 SHIFT
注 意 ● メ ニ ュ ー 表 示 中 は ア ラ ー ム を 受 け 付 け ま せ ん 。
VCR出力からの出力チャンネル
1→2→3→4→2→5→2→6→2→7→2→8→2→9→2→1→2→3→4→5→6→7→…
チャンネル2にアラーム アラーム終了
メ ニ ュ ー 設 定
■ メ ニ ュ ー 表 示
ラ イ ブ モ ー ド 中 に M E N U ボ タ ン を 押 す と M A I N M E N U 画 面 が 表 示 さ れ ま す 。
※ 設 定 値 が 点 滅 状 態 で な け れ ば ､ M E N U ボ タ ン を 押 す こ と に よ り ､ 設 定 画 面 を 終 了 で き ま す 。
■ メ ニ ュ ー の 操 作 方 法
① 設 定 し た い 項 目 に ､ ▲ , ▼ ボ タ ン で カ ー ソ ル “ ” を
移 動 し ､ E N T E R ボ タ ン を 押 す と ､ 各 々 の サ ブ メ ニ
ュ ー 画 面 が 表 示 さ れ ま す 。
② 各 サ ブ メ ニ ュ ー が 表 示 さ れ た ら ､ 設 定 し た い 項 目 に ▲ , ▼ ボ タ
ン で カ ー ソ ル “ ” を 移 動 さ せ ､ E N T E R ボ タ ン で 決 定 し ま す 。
③ 設 定 値 が 点 滅 し た ら ､ , , ▲ , ▼ ボ タ ン で 設 定 値 を 変 更 し ､ E N T E R ボ タ ン で 決 定 し ま す 。
④ 各 サ ブ メ ニ ュ ー 画 面 の “Ｅ Ｓ Ｃ Ａ Ｐ Ｅ” で 前 の メ ニ ュ ー に 戻 り ま す 。 ま た ､ M E N U ボ タ ン を 押
す と ､ メ ニ ュ ー 画 面 が 終 了 し ま す 。
※ 設 定 値 が 点 滅 中 は M E N U ボ タ ン を 受 け 付 け ま せ ん 。
Ｍ Ａ Ｉ Ｎ Ｍ Ｅ Ｎ Ｕ
１ ． Ｅ Ｖ Ｅ Ｎ Ｔ Ｍ Ｅ Ｍ Ｏ Ｒ Ｙ ０ ０
２ ． Ａ Ｌ Ａ Ｒ Ｍ
３ ． Ｔ Ｉ Ｍ Ｅ Ｓ Ｉ Ｇ Ｎ Ａ Ｌ
４ ． Ｖ Ｉ Ｄ Ｅ Ｏ Ｌ Ｏ Ｓ Ｓ
５ ． Ｔ Ｉ Ｔ Ｌ Ｅ
６ ． Ｌ Ｉ Ｖ Ｅ Ｃ Ｈ Ａ Ｎ Ｎ Ｅ Ｌ
７ ． Ｖ Ｉ Ｄ Ｅ Ｏ Ｓ Ｅ Ｔ Ｕ Ｐ
８ ． Ｖ Ｃ Ｒ Ｔ Ｒ Ｉ Ｇ Ｇ Ｅ Ｒ
９ ． Ｏ Ｔ Ｈ Ｅ Ｒ
1 . ア ラ ー ム イ ベ ン ト 記 録
2 . ア ラ ー ム の 設 定
3 . 時 計 の 設 定
4 . ビ デ オ ロ ス 表 示 の 設 定
5 . タ イ ト ル 文 字 の 設 定
6 . 画 面 表 示 の 設 定
7 . ビ デ オ セ ッ ト ア ッ プ の 設 定
8 . V C R ト リ ガ 入 力 の 設 定
9 . そ の 他 の 設 定
注 意 ● メ ニ ュ ー 表 示 中 は ア ラ ー ム を 受 け 付 け ま せ ん 。
● ロ ッ ク 中 は メ ニ ュ ー 画 面 を 表 示 で き ま せ ん 。
● メ ニ ュ ー 画 面 を 表 示 し て い る 間 は V C R 出 力 に は チ ャ ン ネ ル の タ イ ト ル の 代 わ り に
“Ｎ Ｏ Ｗ Ｓ Ｅ Ｔ Ｔ Ｉ Ｎ Ｇ” と い う 文 字 を 表 示 し て い ま す の で ､ 録 画 中 の メ ニ ュ ー 画 面 の
表 示 に は ご 注 意 く だ さ い 。
メ ニ ュ ー 設 定
1 . ア ラ ー ム イ ベ ン ト 記 録 ( E V E N T M E M O R Y )
M A I N M E N U 画 面 の“１．ＥＶＥＮＴ ＭＥＭＯＲＹ ＊＊”
の＊＊に は ア ラ ー ム イ ベ ン ト に 記 録 さ れ て い る 件 数
を 表 示 し ま す 。
※ 工 場 出 荷 時 設 定 0 0
“１．ＥＶＥＮＴ ＭＥＭＯＲＹ ＊＊”に カ ー ソ ル“ ”
を 合 わ せ て E N T E R ボ タ ン を 押 す と A L A R M
E V E N T 画 面 ( 右 図 ) が 表 示 さ れ ま す 。こ の 画 面 に は
ア ラ ー ム の 記 録 ( イ ベ ン ト 番 号 , チ ャ ン ネ ル , タ イ ト
ル , 日 付 , 時 刻 ) が 表 示 さ れ ま す 。
記 録 は P A G E 0 1 ～ P A G E 2 0 ( 右 上 表 示 ) ま で 5 件 ず つ 最 大 1 0 0 件 ま で 記 録 さ れ ま す 。 P A G E を
進 め た り 戻 し た り す る に は , ボ タ ン を 押 し ま す 。ア ラ ー ム が 1 0 0 件 を 越 え る と ､ 古 い 記 録 か ら
消 去 さ れ ま す 。
M A I N M E N U 画 面 に 戻 る に は ､ E N T E R ボ タ ン を 押 し ま す 。
2 . ア ラ ー ム の 設 定 ( A L A R M )
外 部 信 号 入 力 端 子 1 ～ 9 ピ ン に 信 号 が 入 っ た と き
の ア ラ ー ム 動 作 お よ び 表 示 の 設 定 を お こ な い ま す 。
※ メ ニ ュ ー 設 定 “９．ＯＴＨＥＲ” 内 の
“１．ＲＥＭＯＴＥ ＩＮ”が“ＡＬＡＲＭ”に 設 定 さ れ
て い る こ と を ご 確 認 く だ さ い 。
( 1 9 ペ ー ジ 9 - 1 . R E M O T E I N 参 照 )
2 - 1 . E V E N T E R A S E
M A I N M E N U の “１．ＥＶＥＮＴ ＭＥＭＯＲＹ” の
履 歴 を 消 去 し ま す 。
値 動 作
N O 消 去 し な い
Y E S 消 去 す る
2 - 2 . M O D E
ア ラ ー ム 動 作 の 保 持 モ ー ド を 設 定 し ま す 。
値 動 作
I N T . “４．ＤＵＲＡＴＩＯＮ ＴＩＭＥ” で 設 定 し た 時 間 ､ ア ラ ー ム 動 作 を 保 持
E X T . セ ン サ 等 が 入 力 さ れ て い る 間 ､ ア ラ ー ム 動 作 を 保 持
※ 工 場 出 荷 時 設 定 I N T .
2 - 3 . D U R A T I O N T I M E
ア ラ ー ム 保 持 時 間 を 設 定 し ま す 。 ( 0 0 1 ～ 9 9 9 秒 )
“２．ＭＯＤＥ” が “ＩＮＴ．” の と き 有 効 で す 。
※ 工 場 出 荷 時 設 定 0 3 0
注 意
● イ ベ ン ト メ モ リ 1 0 0 件 目 か ら は ､ M A I N M E N U 画 面 の “１．ＥＶＥＮＴ ＭＥＭＯＲＹ ＊＊”
の＊＊に “ＦＵＬＬ” と い う 文 字 を 表 示 し ま す 。
● 1 0 1 件 目 か ら の ア ラ ー ム は ､ イ ベ ン ト メ モ リ 1 0 0 件 目 に 挿 入 し て い き ま す 。 1 件 目 の デ
ー タ は 消 去 さ れ ､ 2 件 目 の デ ー タ が 1 件 目 に 移 動 し ま す 。
● タ イ ト ル を 途 中 で 変 更 す る と ､ ア ラ ー ム 履 歴 に 記 録 し て い た そ の チ ャ ン ネ ル の タ イ ト ル も
変 更 さ れ ま す 。
● イ ベ ン ト メ モ リ は ､ デ フ ォ ル ト セ ッ ト を お こ な う と ､ す べ て 消 去 さ れ ま す 。
ＡＬＡＲＭ ＥＶＥＮＴ ＰＡＧＥ０１
ＮＯ． ＣＨ． ＤＡＴＥ ＴＩＭＥ
０１ ０１ ＣＨ０１
９９．１２．３１ ２３：５９：５５
０２ ０１ ＣＨ０１
９９．１２．３１ ２３：５９：５６
０３ ０１ ＣＨ０１
９９．１２．３１ ２３：５９：５７
０４ ０１ ＣＨ０１
９９．１２．３１ ２３：５９：５８
０５ ０１ ＣＨ０１
９９．１２．３１ ２３：５９：５９
ＡＬＡＲＭ
１．ＥＶＥＮＴ ＥＲＡＳＥ
２．ＭＯＤＥ－－－－－－－－－－ＩＮＴ．
３．ＤＵＲＡＴＩＯＮ ＴＩＭＥ－０３０ＳＥＣ．
４．ＶＣＲ ＰＡＴＴＥＲＮ－－－ＮＯＮＥ
５．ＲＥＴＵＲＮ－－－－－－－－ＢＥＦＯＲＥ
６．ＣＡＭＥＲＡ←Ｐ．Ｂ．－－－ＯＮ
７．ＥＶＥＮＴ ＮＵＭＢＥＲ－－ＯＮ
８．ＩＮＰＵＴ ＣＯＮＴＡＣＴ－ＭＡＫＥ
９．ＥＳＣＡＰＥ
メ ニ ュ ー 設 定
2 - 4 . V C R P A T T E R N
ア ラ ー ム 入 力 時 の V C R 映 像 出 力 の 切 換 え パ タ ー ン を 設 定 し ま す 。
値 V C R 映 像 出 力 側 の 動 作 モ ニ タ 映 像 出 力 ( M A I N ) 側 の 動 作
N O N E I 録 画 動 作 ( タ イ ム ラ プ ス な ど ) は 変 化 無 し
イ ン タ ー リ ー ブ ( 高 密 度 録 画 ) 動 作 す る
N O N E 録 画 動 作 ( タ イ ム ラ プ ス な ど ) は 変 化 無 し
F I X
複 数 の チ ャ ン ネ ル に ア ラ ー ム が 入 力 さ れ た
場 合 は 後 の チ ャ ン ネ ル を 優 先 し 出 力 す る 。
( モ ニ タ 映 像 出 力 と 同 じ 出 力 )
2 H I 1 / 3 0 切 換 え 出 力 す る
イ ン タ ー リ ー ブ ( 高 密 度 録 画 ) 動 作 す る
2 H 1 / 3 0 切 換 え 出 力 す る
ア ラ ー ム が 入 力 さ れ た チ ャ ン ネ
ル を 表 示 す る 。
複 数 の チ ャ ン ネ ル に ア ラ ー ム が
入 力 さ れ た 場 合 は 後 の チ ャ ン ネ
ル を 優 先 し 表 示 す る 。
※ 工 場 出 荷 時 設 定 N O N E
※ イ ン タ ー リ ー ブ 動 作 と は ､ 下 図 の よ う に ア ラ ー ム 入 力 の あ っ た チ ャ ン ネ ル が 高 密 度 で 録 画 さ
れ る 動 作 で す 。
2 - 5 . R E T U R N
ア ラ ー ム 保 持 時 間 解 除 後 の モ ニ タ 表 示 を 設 定 し
ま す 。
値 動 作
B E F O R E ア ラ ー ム 以 前 の 状 態 に 戻 る
F I X ア ラ ー ム 入 力 の あ っ た
チ ャ ン ネ ル の ま ま 表 示
※ 工 場 出 荷 時 設 定 B E F O R E
2 - 6 . C A M E R A ← P . B .
V C R 再 生 中 ま た は V C R バ イ パ ス 出 力 中 の
ア ラ ー ム の 受 け 付 け を 設 定 し ま す 。
値 動 作
O N ア ラ ー ム を 受 け 付 け る
O F F ア ラ ー ム を 受 け 付 け な い
※ 工 場 出 荷 時 設 定 O N
2 - 7 . E V E N T N U M B E R
ア ラ ー ム 動 作 中 の イ ベ ン ト 番 号 の 表 示 を 設 定 し ま す 。
値 動 作
O N
画 面 左 下 部 に “ＡＬＡＲＭ＊＊” と 表 示
※ “＊＊” は ､ イ ベ ン ト 番 号 で す 。
ＡＬＡＲＭ
１．ＥＶＥＮＴ ＥＲＡＳＥ
２．ＭＯＤＥ－－－－－－－－－－ＩＮＴ．
３．ＤＵＲＡＴＩＯＮ ＴＩＭＥ－０３０ＳＥＣ．
４．ＶＣＲ ＰＡＴＴＥＲＮ－－－ＮＯＮＥ
５．ＲＥＴＵＲＮ－－－－－－－－ＢＥＦＯＲＥ
６．ＣＡＭＥＲＡ←Ｐ．Ｂ．－－－ＯＮ
７．ＥＶＥＮＴ ＮＵＭＢＥＲ－－ＯＮ
８．ＩＮＰＵＴ ＣＯＮＴＡＣＴ－ＭＡＫＥ
９．ＥＳＣＡＰＥ
VCR出力からの出力チャンネル
1→2→3→4→2→5→2→6→2→7→2→8→2→9→2→1→2→3→4→5→6→7→…
チャンネル2にアラーム アラーム終了
メ ニ ュ ー 設 定
3 . 日 時 の 設 定 ( T I M E S I G N A L )
日 付 , 時 計 の 設 定 を お こ な い ま す 。 表 示 位 置 は 画 面 中 央 上 で す 。
( 電 源 O F F 時 の 日 時 の バ ッ ク ア ッ プ 期 間 は 約 1 ヶ 月 で す )
3 - 1 . 3 0 S E C . A D J U S T
時 計 の 3 0 秒 補 正 で す 。 0 ～ 2 9 秒 の 間 に
E N T E R ボ タ ン を 押 す と ､ 現 在 の 時 刻 で 秒 が ､
0 0 と な り ､ 3 0 ～ 5 9 秒 の 間 に E N T E R ボ タ ン
を 押 す と ､ 1 分 進 み 0 0 秒 と な り ま す 。
※ メ ニ ュ ー 画 面 を 表 示 さ せ な く て も ､ ラ イ ブ
モ ー ド 中 に 時 刻 の 3 0 秒 補 正 を お こ な う こ と
が で き ま す 。チ ャ ン ネ ル セ レ ク ト ボ タ ン の
1 と 9 を 同 時 に 押 す と ､ 時 刻 の 秒 の 値 が 0 0
と な り ま す 。
3 - 2 . C L O C K A D J U S T
日 付 , 時 刻 の 設 定 を お こ な い ま す 。
カ ー ソ ル ( ) で 選 択 し E N T E R ボ タ ン を 押 す と ､
左 端 の 値 か ら 点 滅 し ま す 。 , ボ タ ン で 点 滅 を
移 動 さ せ ､ ▲ , ▼ ボ タ ン で 値 を 変 更 し ま す 。
E N T E R ボ タ ン を 押 す と 日 付 , 時 刻 が 決 定 し ま す 。
3 - 3 . D I S P L A Y
日 付 の 表 示 方 式 を 設 定 し ま す 。
値 表 示
Y . M . D 年 . 月 . 日
M - D - Y 月 - 日 - 年
D / M / Y 日 / 月 / 年
※ 工 場 出 荷 時 設 定 Y . M . D
3 - 4 . M O N I T O R F U L L
単 画 面 へ の 日 付 , 時 刻 の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N 単 画 面 に 日 付 , 時 刻 を 表 示 す る
O F F 単 画 面 に 日 付 , 時 刻 を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
3 - 5 . M O N I T O R M U L T I
分 割 画 面 へ の 日 付 , 時 刻 の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N 分 割 画 面 に 日 付 , 時 刻 を 表 示 す る
O F F 分 割 画 面 に 日 付 , 時 刻 を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
3 - 6 . V C R O U T P U T
V C R 出 力 へ の 日 付 , 時 刻 の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N V C R 出 力 に 日 付 , 時 刻 を 表 示 す る
O F F V C R 出 力 に 日 付 , 時 刻 を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
ＴＩＭＥ ＳＩＧＮＡＬ
１．３０ＳＥＣ．ＡＤＪＵＳＴ
２．ＣＬＯＣＫ ＡＤＪＵＳＴ
０１．１２．１５ ２２：０４：３０
３．ＤＩＳＰＬＡＹ－－－－－－－－Ｙ．Ｍ．Ｄ
４．ＭＯＮＩＴＯＲ ＦＵＬＬ－－－ＯＮ
５．ＭＯＮＩＴＯＲ ＭＵＬＴＩ－－ＯＮ
６．ＶＣＲ ＯＵＴＰＵＴ－－－－－ＯＮ
７．ＥＳＣＡＰＥ
２．ＣＬＯＣＫ ＡＤＪＵＳＴ
０１．１２．１５ ２２：０４：３０
メ ニ ュ ー 設 定
4 . ビ デ オ ロ ス の 設 定 ( V I D E O L O S S )
メ ニ ュ ー 設 定 “６．ＬＩＶＥ ＣＨＡＮＮＥＬ” 内 の “３．ＶＣＲ” 内 の L I V E に 設 定 さ れ た チ ャ ン ネ ル の
入 力 映 像 が な く な っ た と き ､ ビ デ オ ロ ス 状 態 と な り ま す 。 ( 1 8 ペ ー ジ 6 - 3 . V C R 参 照 )
4 - 1 . M O N I T O R O U T
モ ニ タ 出 力 に ビ デ オ ロ ス の 表 示 / 非 表 示 を
設 定 し ま す 。
値 動 作
O N モ ニ タ 出 力 画 面 中 央 上 に “ＬＯＳＳ”
表 示 を す る
O F F 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
4 - 2 . V C R O U T
V C R 出 力 に ビ デ オ ロ ス の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N V C R 出 力 画 面 右 上 に “ＬＯＳＳ” 表 示 を す る
O F F 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
5 . タ イ ト ル の 設 定 ( T I T L E )
各 チ ャ ン ネ ル の タ イ ト ル 設 定 を お こ な い ま す 。
※ 各 画 面 の タ イ ト ル 表 示 は 下 表 の と お り で す 。
画面 表示文字数 表示位置
単画面 8 文字 移動可
4 分割 8 文字 中央下部固定
9 分割 チャンネル数字のみ 中央下部固定
5 - 1 . S E T S E L E C T
各 チ ャ ン ネ ル の タ イ ト ル 文 字 の 入 力 を し ま す 。
各 チ ャ ン ネ ル 8 文 字 ま で 入 力 で き ま す 。
工 場 出 荷 時 設 定 “ＣＨ０１” ～ “ＣＨ０９”
① T I T L E 画 面 で“１．ＳＥＴ ＳＥＬＥＣＴ”を 選 択
す る と ､ T I T L E S E T S E L E C T 画 面 が 表 示 さ
れ ま す 。
② T I T L E S E T S E L E C T 画 面 で ､ タ イ ト ル 設 定
を お こ な い た い チ ャ ン ネ ル ( 0 1 ～ 0 9 ) を 選
択 す る と ､ T I T L E S E T 画 面 が 表 示 さ れ ま す 。
③ 右 下 の 図 で 上 か ら 2 行 目“■■ＣＨ０１■■”の
部 分 が 文 字 入 力 範 囲 ( 8 文 字 ) で ､ 左 端 が 点 滅
し て い ま す 。
“■”で 表 示 さ れ て い る と こ ろ は ス ペ ー ス で
す 。
ＶＩＤＥＯ ＬＯＳＳ
１．ＭＯＮＩＴＯＲ ＯＵＴ－－－ＯＮ
２．ＶＣＲ ＯＵＴ－－－－－－－ＯＮ
３．ＥＳＣＡＰＥ
ＴＩＴＬＥ
１．ＳＥＴ ＳＥＬＥＣＴ
２．ＰＯＳＩＴＩＯＮ ＳＥＬＥＣＴ
３．ＭＯＮＩＴＯＲ ＦＵＬＬ－－－ＯＮ
４．ＭＯＮＩＴＯＲ ＭＵＬＴＩ－－ＯＮ
５．ＶＣＲ ＯＵＴＰＵＴ－－－－－ＯＮ
６．ＥＳＣＡＰＥ
ＴＩＴＬＥ ＳＥＴ ＳＥＬＥＣＴ
ＣＨ． ＴＩＴＬＥ ＣＨ． ＴＩＴＬＥ
０１ ＣＨ０１ ０９ ＣＨ０９
０２ ＣＨ０２
０３ ＣＨ０３
０４ ＣＨ０４
０５ ＣＨ０５
０６ ＣＨ０６
０７ ＣＨ０７
０８ ＣＨ０８
ＥＳＣＡＰＥ ＥＳＣＡＰＥ
メ ニ ュ ー 設 定
5 - 2 . P O S I T I O N S E L E C T
各 チ ャ ン ネ ル 単 画 面 の タ イ ト ル 文 字 の 位 置 を
設 定 し ま す 。
① T I T L E 画 面 で“２．ＰＯＳＩＴＩＯＮ ＳＥＬＥＣＴ”
を 選 択 す る と ､ T I T L E P O S I T I O N S E L E C T
画 面 が 表 示 さ れ ま す 。
② T I T L E P O S I T I O N S E L E C T 画 面 で ､ タ イ ト
ル 位 置 設 定 を お こ な い た い チ ャ ン ネ ル ( 0 1
～ 0 9 ) を 選 択 す る と ､ T I T L E P O S I T I O N 画 面
( 例 ) が 表 示 さ れ ま す 。
③ , , ▲ , ▼ ボ タ ン で 点 滅 し て い る タ イ ト ル
( 右 図 で は “ＣＨ０１” ) を 移 動 さ せ ､ タ イ ト ル
を 表 示 さ せ た い 位 置 で E N T E R ボ タ ン を 押
す と ､ T I T L E P O S I T I O N S E L E C T 画 面 に 戻
り ま す 。
※ “ＦＵＬＬ” ,“ＣＨＡＮＮＥＬ０１” ,“ＦＲＥＥＺ
Ｅ” , “ＡＬＡＲＭ０１” は タ イ ト ル と 重 な ら
な い よ う に 表 示 さ れ て い ま す 。
④ 他 の チ ャ ン ネ ル も ② と ③ を 繰 り 返 し て 設 定
し ま す 。
※ 工 場 出 荷 時 設 定 中 央 下 部
※ 4 , 9 分 割 画 面 の タ イ ト ル 表 示 位 置 は 中 央 下
部 に 固 定 で す 。
5 - 3 . M O N I T O R F U L L
モ ニ タ 映 像 出 力 の 単 画 面 へ の タ イ ト ル の
表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N 単 画 面 に タ イ ト ル を 表 示 す る
O F F 単 画 面 に タ イ ト ル を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
※ タ イ ト ル 表 示 位 置 は 移 動 で き ま す 。
( 5 - 2 . P O S I T I O N S E L E C T 参 照 )
5 - 4 . M O N I T O R M U L T I
モ ニ タ 映 像 出 力 の 4 , 9 分 割 画 面 へ の タ イ ト ル の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N 分 割 画 面 に タ イ ト ル を 表 示 す る
O F F 分 割 画 面 に タ イ ト ル を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
※ タ イ ト ル 表 示 位 置 は 中 央 下 部 に 固 定 で す 。
※ 9 分 割 画 面 に は チ ャ ン ネ ル 数 字 の み 表 示 し ま す 。
5 - 5 . V C R O U T P U T
V C R 出 力 へ の タ イ ト ル の 表 示 / 非 表 示 を 設 定 し ま す 。
値 動 作
O N V C R 出 力 に タ イ ト ル を 表 示 す る
O F F V C R 出 力 に タ イ ト ル を 表 示 し な い
※ 工 場 出 荷 時 設 定 O N
ＴＩＴＬＥ ＰＯＳＩＴＩＯＮ ＳＥＬＥＣＴ
ＣＨ． ＴＩＴＬＥ ＣＨ． ＴＩＴＬＥ
０１ ＣＨ０１ ０９ ＣＨ０９
０２ ＣＨ０２
０３ ＣＨ０３
０４ ＣＨ０４
０５ ＣＨ０５
０６ ＣＨ０６
０７ ＣＨ０７
０８ ＣＨ０８
ＥＳＣＡＰＥ ＥＳＣＡＰＥ
ＴＩＴＬＥ ＰＯＳＩＴＩＯＮ
ＦＵＬＬ ＣＨＡＮＮＥＬ０１ ＦＲＥＥＺＥ
ＡＬＡＲＭ０１ ＣＨ０１
ＴＩＴＬＥ
１．ＳＥＴ ＳＥＬＥＣＴ
２．ＰＯＳＩＴＩＯＮ ＳＥＬＥＣＴ
３．ＭＯＮＩＴＯＲ ＦＵＬＬ－－－ＯＮ
４．ＭＯＮＩＴＯＲ ＭＵＬＴＩ－－ＯＮ
５．ＶＣＲ ＯＵＴＰＵＴ－－－－－ＯＮ
６．ＥＳＣＡＰＥ
メ ニ ュ ー 設 定
6 . 画 面 表 示 の 設 定 ( L I V E C H A N N E L )
オ ー ト シ ー ケ ン ス 動 作 時 と ､ V C R 記 録 出 力 の
ス キ ッ プ の 設 定 で す 。
6 - 1 . S E Q U E N C E F U L L
単 画 面 の オ ー ト シ ー ケ ン ス 動 作 時 の 各 チ ャ
ン ネ ル 映 像 の 表 示 / ス キ ッ プ を 設 定 し ま す 。
値 動 作
L I V E そ の チ ャ ン ネ ル 映 像 を 表 示 す る
S K I P そ の チ ャ ン ネ ル 映 像 を ス キ ッ プ す る
※ 工 場 出 荷 時 設 定 C H 0 1 ～ C H 0 9 : L I V E
※ 映 像 入 力 の な い チ ャ ン ネ ル は か な ら ず
S K I P に 設 定 し て く だ さ い 。
※ す べ て の チ ャ ン ネ ル を S K I P に す る こ と
は で き ま せ ん 。
※ S K I P に 設 定 し た チ ャ ン ネ ル に ア ラ ー ム が 入
っ た 場 合 は ､ ア ラ ー ム 保 持 時 間 内 は そ の チ ャ
ン ネ ル を 表 示 し ま す 。
6 - 2 . S E Q U E N C E M U L T I
分 割 画 面 の オ ー ト シ ー ケ ン ス 動 作 時 の 各 分
割 画 面 映 像 の 表 示 / ス キ ッ プ を 設 定 し ま す 。
値 動 作
L I V E そ の 画 面 を 表 示 す る
S K I P そ の 画 面 を ス キ ッ プ す る
※ 工 場 出 荷 時 設 定 4 A , 4 B : L I V E
9 A : S K I P
※ す べ て の 分 割 画 面 を S K I P に す る こ と は
で き ま せ ん 。
6 - 3 . V C R
V C R 出 力 の 各 チ ャ ン ネ ル 映 像 の 出 力 / ス キ ッ
プ を 設 定 し ま す 。
値 動 作
L I V E そ の チ ャ ン ネ ル 映 像 を V C R 出 力 す
る
S K I P そ の チ ャ ン ネ ル 映 像 を ス キ ッ プ す る
※ 工 場 出 荷 時 設 定 C H 0 1 ～ C H 0 9 : L I V E
※ 映 像 入 力 の な い チ ャ ン ネ ル は か な ら ず
S K I P に 設 定 し て く だ さ い 。
※ す べ て の チ ャ ン ネ ル を S K I P す る こ と は
で き ま せ ん 。
※ S K I P に 設 定 し た チ ャ ン ネ ル に ア ラ ー ム が 入 っ た 場 合 は ､ ア ラ ー ム 保 持 時 間 内 は そ の チ ャ ン
ネ ル を V C R 出 力 ( 記 録 ) し ま す 。
ＬＩＶＥ ＣＨＡＮＮＥＬ
１．ＳＥＱＵＥＮＣＥ ＦＵＬＬ
２．ＳＥＱＵＥＮＣＥ ＭＵＬＴＩ
３．ＶＣＲ
４．ＥＳＣＡＰＥ
ＬＩＶＥ ＣＨＡＮＮＥＬ ＳＥＱ．ＦＵＬＬ
ＣＨ． ＣＨ．
０１ ＬＩＶＥ ０９ ＬＩＶＥ
０２ ＬＩＶＥ
０３ ＬＩＶＥ
０４ ＬＩＶＥ
０５ ＬＩＶＥ
０６ ＬＩＶＥ
０７ ＬＩＶＥ
０８ ＬＩＶＥ
ＥＳＣＡＰＥ ＥＳＣＡＰＥ
ＬＩＶＥ ＣＨＡＮＮＥＬ ＳＥＱ．ＭＵＬＴＩ
４Ａ ＬＩＶＥ
４Ｂ ＬＩＶＥ
９Ａ ＳＫＩＰ
ＥＳＣＡＰＥ
ＬＩＶＥ ＣＨＡＮＮＥＬ ＶＣＲ
ＣＨ． ＣＨ．
０１ ＬＩＶＥ ０９ ＬＩＶＥ
０２ ＬＩＶＥ
０３ ＬＩＶＥ
０４ ＬＩＶＥ
０５ ＬＩＶＥ
０６ ＬＩＶＥ
０７ ＬＩＶＥ
０８ ＬＩＶＥ
ＥＳＣＡＰＥ ＥＳＣＡＰＥ
メ ニ ュ ー 設 定
7 . ビ デ オ セ ッ ト ア ッ プ 設 定 ( V I D E O S E T U P )
カ メ ラ 映 像 , V C R 再 生 映 像 , V C R 出 力 の 色
調 整 を お こ な い ま す 。
7 - 1 . L I V E C O L O R
カ メ ラ 映 像 の 色 設 定 を お こ な い ま す 。
( 0 0 ～ 1 5 )
※ 工 場 出 荷 時 設 定 0 0
7 - 2 . P . B . C O L O R
V C R 再 生 映 像 の 色 設 定 を お こ な い ま す 。 ( 0 0 ～ 1 5 )
※ 工 場 出 荷 時 設 定 0 0
7 - 3 . R E C O R D C O L O R
V C R 出 力 の 色 設 定 を お こ な い ま す 。 ( 0 0 ～ 1 5 )
※ 工 場 出 荷 時 設 定 0 0
8 . V C R ト リ ガ の 設 定 ( V C R T R I G G E R )
録 画 機 器 か ら の ト リ ガ 信 号 入 力 の 設 定 で す 。
8 - 1 . M O D E
ト リ ガ 入 力 信 号 に 対 す る V C R 出 力 の 切 換 え
タ イ ミ ン グ を 設 定 し ま す 。
値 動 作
L O W ト リ ガ 信 号 の 立 下 り で 切 換 え
H I G H ト リ ガ 信 号 の 立 上 り で 切 換 え
O F F ト リ ガ 信 号 を 受 け 付 け な い
※ 工 場 出 荷 時 設 定 L O W
8 - 2 . F I E L D
マ ニ ュ ア ル で V C R 出 力 の 切 換 え タ イ ミ ン グ を 設 定 し ま す 。 ( 0 0 2 ～ 9 9 9 )
“１．ＭＯＤＥ” が “ＯＦＦ” の と き 設 定 が 有 効 で す 。
※ 工 場 出 荷 時 設 定 0 0 2
9 . そ の 他 の 設 定 ( O T H E R )
9 - 1 . R E M O T E I N
背 面 外 部 信 号 入 出 力 端 子 1 ～ 9 の 設 定 で す 。
値 設 定
A L A R M ア ラ ー ム 入 力 と し て 使 用 す る 場 合
R E M O T E リ モ ー ト 入 力 と し て 使 用 す る 場 合
※ 工 場 出 荷 時 設 定 A L A R M
9 - 2 . B O R D E R L I N E
分 割 画 面 の ボ ー ダ ー ラ イ ン ( 境 界 線 ) を 設 定 し
ま す 。
値 動 作
O F F ボ ー ダ ー ラ イ ン を 表 示 し な い
B L A C K 黒 の ボ ー ダ ー ラ イ ン を 表 示
W H I T E 白 の ボ ー ダ ー ラ イ ン を 表 示
※ 工 場 出 荷 時 設 定 O F F
ＶＣＲ ＴＲＩＧＧＥＲ
１．ＭＯＤＥ－－－－－－－－－－ＬＯＷ
２．ＦＩＥＬＤ－－－－－－－－－００２
３３．３７ｍＳＥＣ．
３．ＥＳＣＡＰＥ
ＯＴＨＥＲ
１．ＲＥＭＯＴＥ ＩＮ－－－－－ＡＬＡＲＭ
２．ＢＯＲＤＥＲ ＬＩＮＥ－－－ＯＦＦ
３．ＩＮＴＥＲＦＡＣＥ－－－－－ＲＳ－２３２Ｃ
４．ＤＡＴＡ ＲＡＴＥ－－－－－９６００ｂｐｓ
５．ＡＵＴＯ ＳＥＱ．ＴＩＭＥ－００３ＳＥＣ．
６．ＳＰＯＴ ＭＯＮＩＴＯＲ－－ＣＨ．０１
７．ＳＬＡＶＥ ＡＤＤＲＥＳＳ－００
８．ＥＳＣＡＰＥ
ＶＩＤＥＯ ＳＥＴ ＵＰ
１．ＬＩＶＥ ＣＯＬＯＲ－－－－００
２．Ｐ．Ｂ． ＣＯＬＯＲ－－－－００
３．ＲＥＣＯＲＤ ＣＯＬＯＲ－－００
４．ＥＳＣＡＰＥ
メ ニ ュ ー 設 定
9 - 3 . I N T E R F A C E
外 部 制 御 信 号 の 規 格 を 選 択 し ま す 。
値 動 作
R S - 2 3 2 C R S - 2 3 2 C を 使 用 す る
R S - 4 8 5 R S - 4 8 5 を 使 用 す る
※ 工 場 出 荷 時 設 定 R S - 2 3 2 C
※ R S - 4 8 5 を 使 用 す る 場 合 ､ 最 大 3 1 台 の
M C S - 9 4 0 A を 制 御 で き ま す 。
9 - 4 . D A T A R A T E
R S - 2 3 2 C / R S - 4 8 5 の デ ー タ レ ー ト を 設 定
し ま す 。
1 2 0 0 / 2 4 0 0 / 4 8 0 0 / 9 6 0 0 ( b p s ) か ら 選 択
し ま す 。
※ 工 場 出 荷 時 設 定 9 6 0 0 ( b p s )
9 - 5 . A U T O S E Q . T I M E
オ ー ト シ ー ケ ン ス 動 作 の 切 換 え 時 間 を 設 定
し ま す 。
0 0 1 ～ 9 9 9 ( 秒 ) か ら 選 択 し ま す 。
※ 工 場 出 荷 時 設 定 0 0 3 ( 秒 )
9 - 6 . S P O T M O N I T O R
ス ポ ッ ト 映 像 出 力 端 子 の ラ イ ブ モ ー ド の 単 画 面 表 示 チ ャ ン ネ ル を 設 定 し ま す 。
C H . 0 1 ～ C H . 0 9 か ら 選 択 し ま す 。
※ 工 場 出 荷 時 設 定 C H . 0 1
※ チ ャ ン ネ ル の タ イ ト ル は 表 示 さ れ ま せ ん 。
9 - 7 . S L A V E A D D R E S S
R S - 4 8 5 を 使 用 す る 場 合 ､ ス レ ー ブ ア ド レ ス ( 号 機 ) を 設 定 し ま す 。
ス レ ー ブ ア ド レ ス : 0 0 ～ 3 0
※ 工 場 出 荷 時 設 定 0 0
※ R S - 4 8 5 を 使 用 す る 場 合 ､ 最 大 3 1 台 の
M C S - 9 4 0 A を 制 御 で き ま す 。
ＯＴＨＥＲ
１．ＲＥＭＯＴＥ ＩＮ－－－－－ＡＬＡＲＭ
２．ＢＯＲＤＥＲ ＬＩＮＥ－－－ＯＦＦ
３．ＩＮＴＥＲＦＡＣＥ－－－－－ＲＳ－２３２Ｃ
４．ＤＡＴＡ ＲＡＴＥ－－－－－９６００ｂｐｓ
５．ＡＵＴＯ ＳＥＱ．ＴＩＭＥ－００３ＳＥＣ．
６．ＳＰＯＴ ＭＯＮＩＴＯＲ－－ＣＨ．０１
７．ＳＬＡＶＥ ＡＤＤＲＥＳＳ－００
８．ＥＳＣＡＰＥ
ヒ ュ ー ズ の 交 換 方 法
電 源 が 入 ら な い 場 合 は ヒ ュ ー ズ が 溶 断 し て い る こ と が 考 え ら
れ ま す 。
ヒ ュ ー ズ ケ ー ス を 引 き 出 し て 使 用 中 の ヒ ュ ー ズ を 確 認 し ､
溶 断 し て い る 場 合 は 予 備 ヒ ュ ー ズ と 交 換 し て く だ さ い 。
ヒ ュ ー ズ 仕 様 ： ガ ラ ス 管 ヒ ュ ー ズ ( φ 5 . 2 × 2 0 )
1 2 5 V 1 A
ラ ッ ク マ ウ ン ト 方 法
M C S - 9 4 0 A は 1 9 イ ン チ ラ ッ ク ( J I S / E I A ) に 据 え 付 け て ご 使 用 い た だ け ま す 。
ラ ッ ク マ ウ ン ト キ ッ ト は オ プ シ ョ ン で す 。 次 ペ ー ジ の 製 品 仕 様 も ご 覧 く だ さ い 。
■ ゴ ム 足 の 取 り 外 し か た
※ 小 型 の マ イ ナ ス ド ラ イ バ 等 で 中
の ピ ン を 取 り 外 し て く だ さ い 。
■ 金 具 の 取 り 付 け か た
使用中ヒューズ
予備ヒューズ
製 品 仕 様
■ 映像入力 NTSC 方式準拠
■ カメラ映像入力 VBS,VS 1.0Vp-p 75Ω終端 不平衡 9 系統×2(ループ スルー) BNC 端子
■ VCR 映像入力 VBS,VS 1.0Vp-p 75Ω終端 不平衡 1 系統 BNC 端子
■ モニタ映像出力 VBS 1.0Vp-p 75Ω終端 不平衡 2 系統(メイン,スポット) BNC 端子
■ VCR 映像出力 VBS 1.0Vp-p 75Ω終端 不平衡 1 系統 BNC 端子
■ アラーム信号入力 9 系統 D-Sub コネクタ(メス) 無電圧メイク/ブレイク接点(TTL レベル)
パルス幅:100msec.以上 パルス間隔:200msec.以上
■ アラーム信号出力 1 系統 D-Sub コネクタ(メス) オープン コレクタ DC12V 100mA 以下
■ トリガ入力端子 1 系統 D-Sub コネクタ(メス) TTL 正/負レベル
■ RS-232C 1 系統 D-Sub コネクタ(メス) RXD,TXD,COMMON
RS-232C 信号規格準拠
■ RS-485 1 系統 モジュラ ジャック(RJ11)×2(ループ スルー)
RS-485 信号規格準拠(Half Duplex)
■ リフレッシュ レート 単画面,4 分割画面:1/60(秒) 9 分割画面: 1/10(秒)
■ 自動映像切換え 1～999 秒(単画面/分割画面)
■ タイトル表示 各チャンネル最長 8 文字
単画面,4 分割画面:8 文字表示 9 分割画面:チャンネル数字のみ表示
■ 周囲温度 0～40℃(但し､結露無きこと)
■ 電源電圧 AC100V±10％ 50/60Hz
■ 消費電力 約 16W
■ 外形寸法 420(W)×251(D)×44(H)(mm) (ゴム足､突起部除く)
■ 質量 約 3.3kg
■ 付属品 電源ケーブル(電源コードセット) 1
予備ヒューズ(本体内蔵) 1
取扱説明書(本書) 1
■ オプション ラック マウント キット(JIS)
RMI-J1-421(ラック マウント金具×2)
ラック マウント キット(EIA)
RMI-E1-421(ラック マウント金具×2)
※オプションにつきましては販売店までお問い合わせください。
