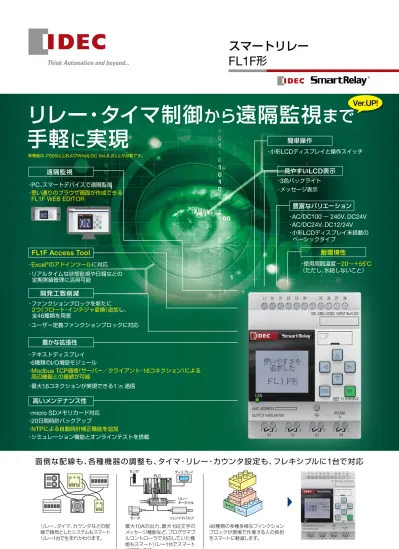

スマートリレー FL1F 形 Ver.UP! リレー タイマ制御から遠隔監視まで簡単操作手軽に実現 新機能は FS05 以上および WindLGC Ver.8.2 以上が必要です 小形 LCD ディスプレイと操作スイッチ 遠隔監視 PC スマートデバイスで遠隔監視 思い通りのブラウザ画面が作成できる

FL1F

形

スマートリレー

遠隔監視

FL1F Access Tool

開発工数削減

・

PC

、スマートデバイスで遠隔監視

・思い通りのブラウザ画面が作成できる

FL1F WEB EDITOR

高いメンテナンス性

・

micro SD

メモリカード対応

・

20

日間時計バックアップ

・

NTP

による自動時計補正機能を追加

・シミュレーション機能とオンラインテストを搭載

・ファンクションブロックを新たに

2

つ（フロート・インテジャ変換）追加

し、

全

46

種類を用意

・ユーザー定義ファンクションブロックに対応

・

Excel

®

_{のアドインツール}

_に対応

・リアルタイムな状態監視や日報などの

定期実績管理に活用可能

豊かな拡張性

・テキストディスプレイ

・

6

種類の

I/O

増設モジュール

・

Modbus TCP

通信（サーバー／クライアント・

16

コネクション）による

周辺機器との接続が可能

・最大

16

コネクションが実現できる

1

：

n

通信

豊富なバリエーション

・

AC/DC100

～

240V

、

DC24V

・

AC/DC24V

、

DC12/24V

・小形

LCD

ディスプレイ未搭載の

ベーシックタイプ

見やすい

LCD

表示

・

3

色バックライト

・メッセージ表示

簡単操作

・小形

LCD

ディスプレイと操作スイッチ

耐環境性

・使用周囲温度

－

20

～＋

55˚C

（ただし、氷結しないこと）

Ver.UP!

リレー・タイマ制御

から

遠隔監視

まで

手軽

に

実現

面倒な配線も、各種機器の調整も、タイマ・リレー・カウンタ設 定も、フレキシブルに

1

台で対応

リレー、タイマ、カウンタなどの配 線で雑然としたシステムもスマート リレー

1

台で生まれかわります。 最大

10A

の出力、最大

192

文字の メッセージ機能など、プログラマブ ルコントローラで対応していた機 能もスマートリレー

1

台でスマート に実現します。

46

種類の多種多様なファンクション ブロックが現場で作業する人の負担 をスマートに軽減します。 センサ PLC ディスプレイ リレー ターミナル モータ ソレノイドバルブ アナログ タイマ リレー カウン_タ 新機能は、FS05以上およびWindLGC Ver.8.2以上が必要です。

www.idec.com/japan

〒

532-0004

大阪市淀川区西宮原

2-6-64

0120-992-336

携帯電話・PHSの場合 050-8882-5843 名古屋営業所 大 阪 営 業 所 広 島 営 業 所 福 岡 営 業 所 〒

108-6014

〒

464-0850

〒

532-0004

〒

730-0051

〒

812-0013

東京都港区港南

2

－

15

－

1

（品川インターシティ

A

棟

14F

） 名古屋市千種区今池

4

－

1

－

29

（ニッセイ今池ビル） 大 阪 市 淀 川 区 西 宮 原

2

－

6

－

64

広 島 市 中 区 大 手 町

4

－

6

－

1 6

（ 山 陽 ビ ル ） 福岡市博多区博多駅東

3

－

1

－

1

（ノーリツビル福岡） 東 京 営 業 所 • 「Ethernet」および「イーサネット」は富士ゼロックス株式会社の登録商標です。

• 「Excel」は米国 Microsoft Corporation の米国、日本およびその他の国における登録商標または商標です。

• カタログ中に記載されている社名および商品名は、各社の登録商標です。 • 仕様、その他記載内容は予告なしに変更する場合があります。 F1005-4　本カタログ記載の情報は、2019年3月現在のものです。

ス マ ー ト リ レ ー が さ ら に 便 利 に な り ま し た 。

FL1F

形製品ウェブサイトにアクセス

!

●各種資料（

CAD

図、マニュアル）　●アプリケーション事例　●サンプルプログラム

●

FL1F Access Tool

●

FL1F WEB EDITOR

製 品 詳 細 情 報 、各 種 資 料 、サ ン プルプ ログラムをご 用 意して い ま す 。

メッセ ー ジ で 報 知

スクロール機能を用いてベースモジュール 最大半角

192

文字（

6

行半角

16

文字）、テキス トディスプレイ最大半角

240

文字（

6

行半角

20

文字）を表示できます。

現 場 で 設 定 変 更

LCD

ディスプレイと操作スイッチを使って 現場でパラメータ変更やプログラムの追加 ができます。

遠 隔 監 視

FL1F WEB EDITOR

を追加。 見やすくわかりやすいユーザー

Web

ページ を製作可能。グラフィカルな表示で直感的な 把握・管理を実現します。 NEW

開 発 工 数 削 減 ①

スマートリレー専用プログラミングソフト ウェア

WindLGC

では同時に

3

つプログラム 作成ができます。

色で 状 況 を 報 知

エラー発生、警戒など、ステータスレベルに 合わせて表示できます。 アンバー 赤 白

F L1F

通 信

通信プログラムレスでスマートリレー間の データ通信システムが簡単に構築可能。 最大

16

コネクションの

1:n

通信ができます。 Ethernet クライアント サーバー1 サーバー2 Max 16台

開 発 工 数 削 減 ②

ユーザー定義ファンクションブロックを搭載 し、決まった制御パターンをブロック化して 繰り返し使用できます。

メン テ ナン ス 工 数 削 減

Ethernet

経由でプログラミングのアップ ロードとダウンロードを遠隔からも実施で きます。 制御現場 遠隔地

ディスプレイからの一括管理

複数台のベースモジュールの設定が

1

台のテ キストディスプレイで管理・更新できます。 管理者権限モードでユーザープログラム変 更がらくらく対応できます。

設 計 変 更 も 安 心

最大

12

台、最大

60

点まで

I/O

を増設できる ため（最大構成

DI24/DO20/AI8/AO8

）、設 計変更にも安心して対応できます。

様 々 な シ ーン に 対 応

アナログ値を整 数のみならず 浮動小数で 取扱可能。より精度の高い制御に対応します。 NEW フロート／ インテジャ変換 インテジャ／フロート変換

F/I

Par

_Par

Ax

I/F

稼働管理

Excel

®_{アドインツールに新規対応。慣れた}

Excel

®_{の操作性や機能で編集できます。} 表形式やグラフ表示も対応し、定型技術資料 図面としての管理にも便利です。 NEW 新機能は、

FS05

以上および

WindLGC Ver.8.2

以上が必要です。

1

FL1F

形

スマートリレー

手軽さと高機能を両立し、

使いやすさを追求した

FL1F

形

•

最大拡張

I/O 60

点数

：（

24DI + 20DO + 8AI + 8AO

）

•

最大プログラミング容量：

8,500

バイト（

FB : 400

個）

•

動作周囲温度：−

20

∼＋

55˚C

（

*1

）（

*2

）

• LCD

ディスプレイ搭載機種では、ファンクションブロックのプログラム編集・

モニタのみならず、プログラムの追加や削除可能。直感的な操作性を実現

により短時間でプログラム変更が可能。

•

ベースモジュールに搭載した

LCD

ディスプレイは、

3

色バックライトを

搭載。

8

文字

×

6

行表示（全角文字）可能により視認性と表現力を追求。

•

データバックアップは不揮発性メモリにて実現のため、バックアップ

時間の制限はありません。

•

時計機能を内蔵、最大

20

日バックアップ可能（周囲温度

25˚C

時）。また、

種類［形番］

ベースモジュール

販売単位：

1

個 電源仕様 入力仕様 出力仕様 _{ディスプレイ 時計機能}

LCD

_{（入力／出力）}入出力数合計 質量（約） 形番（ご注文形番）

DC24V

DC

入力（

*1

）

〔

4

点はデジタル

/

アナログ共用

〕

トランジスタ出力 有 付

12

点（

8

点／

4

点）

195g

FL1F

-

H12SCD

DC12/24V

リレー出力 有₋ 付

12

点（

8

点／

4

点）

240g

FL1F

-

H12RCE

200g

FL1F

-

B12RCE

AC/DC24V

AC/DC

入力（

*1

） リレー出力 ₋有 付

12

点（

8

点／

4

点）

240g

FL1F

-

H12RCA

200g

FL1F

-

B12RCA

AC/DC100

∼

240V

AC/DC

入力 リレー出力 −有 付

12

点（

8

点／

4

点）

240g

200g

FL1F

FL1F

--

H12RCC

B12RCC

*1

）

NPN

、

PNP

センサ入力対応です。詳細は

P5

「等価回路／接続例」をご参照ください。

増設Ⅰ

/O

モジュール 

（*

₂

_）（*

₃

_{） 販売単位：}

₁

_個 種類 電源仕様 入力仕様 出力仕様 _{（入力／出力）}入出力数合計 質量（約） _{（ご注文形番）}形番 入出力混合

DC24V

DC

入力（

*4

） トランジスタ出力

8

点（

4

点／

4

点）

95g

FL1F

-

M08B1S2

DC12/24V

DC

入力 リレー出力

8

点（

4

点／

4

点）

130g

FL1F

-

M08B2R2

AC/DC24V

AC/DC

入力（

*4

） リレー出力

8

点（

4

点／

4

点）

130g

FL1F

-

M08D2R2

AC/DC100

∼

240V

AC/DC

入力 リレー出力

8

点（

4

点／

4

点）

130g

FL1F

-

M08C2R2

アナログ入力

DC12/24V

アナログ入力 −

2

点（

2

点／

0

点）

95g

FL1F

-

J2B2

アナログ出力

DC24V

− アナログ出力

2

点（

0

点／

2

点）

95g

FL1F

-

K2BM2

*2

）最大拡張入出力点数の範囲内の入出力点数が使用可能です。

*3

）ベースモジュールと増設

I/O

モジュールには、同一の電源より同じ電源電圧を供給してください。

  ベースモジュールと増設

I/O

モジュールに別々の電源から電源を供給した場合、

EMC:

バーストノイズは

1kV

（

IEC61000-4-4

）になります。

*4

）

NPN

、

PNP

センサ入力対応です。詳細は

P5

「入力等価回路／接続例」をご参照ください。

FL1F

形専用テキストディスプレイ        

販売単位：

1

個 電源仕様 質量（約） 形番（ご注文形番）

AC/DC24V

DC12V

220g

FL1F

-

RD1

オプション

品名 形番 ご注文形番 販売単位

アプリケーションソフトウェア「

WindLGC

」（*

₅

_）

_FL9Y

_-

_LP1CDW

_FL9Y

_-

_LP1CDW

₁

_個

直取付フック（*

₆

_）

_FL1F

_-

_PSP1

_FL1F

_-

_PSP1PN05

₁

_{パック（同種}

₅

_個入） テキストディスプレイ用取付キット（*

₇

_）

_FL1F

_-

_KW1

_FL1F

_-

_KW1

₁

_個 インストラクションマニュアル 日本語版_英語版

FL9Y

-

B1788

FL9Y

-

B1788

1

個

FL9Y

-

B1789

FL9Y

-

B1789

1

個 *

₅

_）

_DVD-ROM

_{（オンラインヘルプマニュアル含む）} *

₆

_{）ベースモジュール、増設}

_I/O

_{モジュールに}

₁

_{セット付属} *

₇

_）

_FL1F

_{形専用テキストディスプレイに付属。パッキン}

₁

_{枚、取付金具}

₄

_{個、電源コネクタ}

₁

_個

NTP

機能により、インターネット接続時の時計の自動補正が可能。（

*1

）

• microSD

メモリーカードスロット標準装備により市販メモリカードでのプログラムダウンロードおよびデータロギングが可能。

• Ethernet

通信ポート（

RJ45

）を標準搭載。ユーザープログラムダウンロード／アップロードに専用ケーブルが不要。

また、周辺機器の制御に便利な

Modbus TCP

通信（サーバー／クライアント・

16

コネクション）に対応。（

*1

）

• Web

サーバー機能搭載。

WindLGC

に格納されている「

FL1F WEB EDITOR

」を用いて表現力のある

Web

ページを

ドラッグ

&

ドロップの操作性で、任意の画面作成が可能。

• 1:n

通信に対応、最大

16

コネクションのシステム構築が可能。

•

新規

FB

を追加（フロート／インテジャ変換

FB

、インテジャ／フロート変換

FB

）。（

*1

）

•

慣れた

Microsoft Excel

®

_{の操作性を使って簡易な稼働管理ができる「}

_{FL1F Access Tool}

_{」をご用意。（}

_*1

_）（

_*3

_）

• FL1F

形専用テキストディスプレイは、

3

色（白、アンバー、赤）バックライト付き

LCD

表示（

160

×

96dot

）による

テキスト表示（流れ文字・ブリンキンク、棒グラフ表示対応）が

10

文字

x 6

行表示（全角文字）可能。

*1

）

FS

：

05

以上対応。

FS

：

05

以上をお使いになる場合は

WindLGC Ver.8.2

以上が必要です。

*2

）

FS

：

04

以下 

0

∼＋

55˚C

。

*3

）

Excel Ver. 2010

、

2013

に対応

•

規格認証製品の詳細は弊社

ホームページをご覧ください。

2

FL1F

形

スマートリレー

ベースモジュール性能仕様

形 番 FL1F-H12SCD FL1F_FL1F-_-H12RCE _{B12RCE FL1F}FL1F_--H12RCA _B12RCA FL1F_FL1F-_-H12RCC _B12RCC

電源仕様 定格動作電圧 DC24V DC12/24V AC/DC24V AC/DC100∼240V 使用電圧範囲 DC20.4∼28.8V DC10.8∼28.8V AC20.4_DC20.4∼∼26.4V _28.8V AC85_DC100∼_∼265V _253V 定格周波数 ー ー 47∼63Hz 47∼63Hz 消費電流 25∼50mA （DC24V） 1.2A（デジタル出力最大負荷時） 50 ∼165mA （DC12V） 25∼90mA （DC24V） 60 ∼185mA （AC24V） 25∼100mA （DC24V） 23∼46mA （AC100V） 15∼25mA （AC240V） 12∼23mA （DC100V） 5∼15mA （DC240V） 許容瞬断時間 ー 2ms （DC 12V） 5ms（DC 24V） 5ms （AC/DC 24V） 10ms （AC/DC 100V） 20ms （AC/DC 240V） 消費電力 1.2W (DC24V） 2.0W （DC12V） 2.2W （DC24V） 4.4W （AC24V） 2.4W （DC24V） 4.6W （AC100V） 6.0W （AC240V） 2.3W （DC100V） 3.6W （DC240V） 逆極性保護 あり あり ー ー 時間 _{バックアップ時間}

20日間（＋25˚C Typ.） 20日間（＋25˚C Typ.） 20日間（＋25˚C Typ.） 20日間（＋25˚C Typ.）

時計精度 ±2秒／日（Typ.） ±2秒／日 （Typ.） ±2秒／日（Typ.） ±2秒／日（Typ.）

入力仕様 入力信号 DC入力 DC入力 AC/DC入力 AC/DC入力 入力点数 8点 （Ⅰ1 - Ⅰ8） 8点（Ⅰ1 - Ⅰ8） 8点（Ⅰ1 - Ⅰ8） 8点 （Ⅰ1 - Ⅰ8） 高速入力（*1） 4点最大5ｋＨｚ （Ⅰ3, Ⅰ4, Ⅰ5, Ⅰ6） 4点最大5ｋＨｚ（Ⅰ3, Ⅰ4, Ⅰ5, Ⅰ6） ー ー アナログ入力点数 4点（Ⅰ1, Ⅰ2, Ⅰ7, Ⅰ8） 4点（Ⅰ1, Ⅰ2, Ⅰ7, Ⅰ8） ー ー アナログ入力範囲 DC0_{（最大許容入力}∼10V : DC 28.8V） DC0 ∼10V （最大許容入力: DC 28.8V） ー ー 入力電圧範囲 DC0∼28.8V DC0∼28.8V AC0_DC0∼_∼26.4V _28.8V AC0_DC0∼_∼265V _253V 入力インピーダンス デジタル入力 5.8kΩ 5.8kΩ 4.8kΩ 610kΩ アナログ入力 80kΩ 80kΩ ー ー 電気的絶縁 ー ー ー ー 動作レベル オフ電圧 DC5V未満 DC5V未満 AC/DC5V未満 AC40V_DC30V未満_未満 オン電圧 DC12V以上 DC8.5V以上 AC/DC12V以上 AC/DC79V以上 オフ電流 0.9mA 未満（Ⅰ3∼6） 0.07mA 未満（Ⅰ1, Ⅰ2, Ⅰ7,Ⅰ8） 0.88mA 未満（Ⅰ3∼Ⅰ6）

0.07mA 未満（Ⅰ1, Ⅰ2, Ⅰ7,Ⅰ8） 1.2mA 未満 0.05mA

未満（AC）

0.06mA 未満（DC）

オン電流 2.1mA 以上（Ⅰ3∼Ⅰ6）

0.18mA 以上（Ⅰ1, Ⅰ2, Ⅰ7,Ⅰ8） 1.5mA

以上（Ⅰ3∼Ⅰ6)

0.12mA 以上（Ⅰ1, Ⅰ2, Ⅰ7,Ⅰ8） 2.6mA 以上 0.08mA

以上（AC）

0.13mA 以上（DC）

入力遅れ時間

オフ→オン _1.0ms 1.5ms （_以下Typ._（Ⅰ）_{3∼Ⅰ6） 1.0ms} 1.5ms （_以下Typ._（Ⅰ）_3∼Ⅰ6） 1.5ms （Typ.）

AC 100V：40ms （Typ.） AC 240V：30ms （Typ.） DC 100V：25ms （Typ.） DC 240V：20ms （Typ.） オン→オフ 1.5ms （Typ.） 1.0ms 以下（Ⅰ3∼Ⅰ6） 1.5ms （Typ.） 1.0ms 以下（Ⅰ3∼Ⅰ6） 15ms （Typ.） AC 100V：45ms （Typ.） AC 240V：70ms （Typ.） DC 100V：60ms （Typ.） DC 240V：75ms （Typ.） 最大ケーブル長 100m未満（*2） 100m未満（*2） 100m未満（*2） 100m未満（*2） アナログ入力 _{入力誤差 フルスケールの±1.5% フルスケールの±1.5% ー ー} デジタル分解能 10ビット（0∼1000） 10ビット（0∼1000） ー ー サンプリング間隔 300ms 300ms 300ms 300ms 出力仕様 出力信号 出力点数・接点構成 電気的絶縁 トランジスタソース出力 4点 (独立コモン） なし リレー接点 独立1a接点4点 あり リレー接点 独立1a接点4点 あり リレー接点 独立1a接点4点 あり 耐電圧 〔電源、入力端子（一括）-各出力端子〕 ー AC2500V /1 分間 DC 500V /1分間 AC2500V /1 分間 DC 500V /1分間 AC2500V /1 分間 DC 500V /1分間 出力電流 電源供給電圧 ー ー ー 定格負荷電流 最大0.3 A 抵抗負荷 AC/DC 12/24V、10A AC100/120V、10A AC230/240V、10A DC120V、0.2A DC240V、0.1Ａ 誘導負荷 AC/DC 12/24V、2A AC100/120V、3A AC230/240V、3A DC120V、0.2A DC240V、0.1Ａ 抵抗負荷 AC/DC 12/24V、10A AC100/120V、10A AC230/240V、10A DC120V、0.2A DC240V、0.1Ａ 誘導負荷 AC/DC 12/24V、2A AC100/120V、3A AC230/240V、3A DC120V、0.2A DC240V、0.1Ａ 抵抗負荷 AC/DC 12/24V、10A AC100/120V、10A AC230/240V、10A DC120V、0.2A DC240V、0.1Ａ 誘導負荷 AC/DC 12/24V、2A AC100/120V、3A AC230/240V、3A DC120V、0.2A DC240V、0.1Ａ

サージ電流 ー 最大30A 最大30A 最大30A

短絡保護 電流制限回路内蔵_約 1A 外付けヒューズ要 最大16A 外付けヒューズ要 最大16A 外付けヒューズ要 最大16A 最小開閉負荷 ー 10 mA、DC12V （参考値） 10 mA、DC12V （参考値） 10 mA、DC12V （参考値） 初期接触抵抗 ー 100mΩ以下 （1A、DC24V時） 100mΩ以下（1A、DC24V時） 100mΩ以下（1A、DC24V時） 機械的耐久性 ー 1000万回 （無負荷、10Hz） 1000万回（無負荷、10Hz） 1000万回（無負荷、10Hz） 電気的耐久性 ー 10 万回 定格抵抗負荷 1800回/時 10万回 定格抵抗負荷 1800回/時 10万回 定格抵抗負荷 1800回/時

• FL1F

形は、電源投入後、

RUN

モード移行までに最大

1.2

秒間（

microSD

メモリカード使用時）必要です。

*1

）周波数スイッチファンクションを選択時

*2

）アナログ入力接続時は

10m

（ツイストペアケーブル使用）

3

FL1F

形

スマートリレー

増設Ⅰ

/O

モジュール性能仕様

形 番 FL1F-M08B1S2 FL1F-M08B2R2 FL1F-M08D2R2 FL1F-M08C2R2 FL1F-J2B2 FL1F-K2BM2 電源仕様 定格動作電圧 DC24V DC12/24V AC/DC24V AC/DC 100∼240V DC12/24V DC24V 使用電圧範囲 DC20.4∼28.8V DC10.8∼28.8V AC20.4_DC20.4∼∼_28.8V26.4V _DC100AC 85∼_∼265V_253V DC10.8∼28.8V DC20.4∼28.8V 定格周波数 ̶ ̶ 50/60Hz（47∼63Hz） 50/60Hz（47∼63Hz） ̶ ̶

消費電流 25∼40mA 20₁₅∼_∼50mA90mA（_（DC24VDC12V）_） 40₁₅∼_∼110mA _50mA（_（DC24VAC24V）_）

23∼46mA （AC100V） 15∼30mA （AC240V） 12∼29mA （DC100V） 5∼15mA （DC240V） 25∼30mA 30∼82mA 許容瞬断時間 ̶ 2ms （DC12V） 5ms （DC24V） 5ms （AC/DC24V） 10ms （AC/DC100V） 20ms （AC/DC240V） 10ms （DC12/24V） 10ms 消費電力 1.0W 1.1W _1.2W （_（DC24VDC12V_）） 2.6W _1.2W （_（AC24V_DC24V）_） 4.6W（AC100V） 7.2W（AC240V） 2.9W （DC100V） 3.6W （DC240V） 0.4W （DC12V） 0.7W （DC24V） 2.0W 逆極性保護 あり あり ̶ ̶ あり あり 入力仕様 入力信号 DC入力 DC入力 AC/DC入力 AC/DC入力 アナログ入力 ̶ 入力点数 4 4 4 4 ̶ ̶ 電気的絶縁 ̶ ̶ ̶ ̶ ̶ ̶ 入力電圧範囲 DC 20.4∼28.8V DC 10.8∼28.8V _{DC 20.4}AC 20.4∼_∼26.4V_{28.8V DC 100}AC 85∼_∼265V_253V ̶ ̶ 動作レベル オフ電圧 DC5V 未満 DC5V 未満 AC/DC5V 未満 AC40V 未満 DC30V 未満 ̶ ̶ オン電圧 DC12V 以上 DC8.5V 以上 AC/DC12V 以上 AC79V 以上 DC79V 以上 ̶ ̶

オフ電流 0.88mA 未満 0.88mA 未満 1.1mA 未満 0.05mA 未満（AC)

0.06mA 未満（DC) ̶ ̶

オン電流 2.1mA 以上 1.5mA 以上 2.63mA 以上 0.08mA 以上（AC)

0.13mA 以上（DC) ̶ ̶

入力遅れ時間

オフ→オン 1.5ms （Typ.） 1.5ms （Typ.） 1.5ms （Typ.）

AC 100V：40ms （Typ.)

AC 240V：30ms （Typ.)

DC 100V：25ms （Typ.)

DC 240V：20ms （Typ.)

̶ ̶

オン→オフ 1.5ms （Typ.） 1.5ms （Typ.） 15ms （Typ.）

AC 100V：45ms （Typ.) AC 240V：70ms （Typ.) DC 100V：60ms （Typ.) DC 240V：75ms （Typ.) ̶ ̶ アナログ入力点数 ̶ ̶ ̶ ̶ 2 ̶ アナログ入力範囲 ̶ ̶ ̶ ̶ 0∼10V （最大定格入力：28.8V） 0∼20mA （最大定格入力：40mA） ̶ デジタル分解能 ̶ ̶ ̶ ̶ 10ビット（0∼1000） ̶ 入力誤差 ̶ ̶ ̶ ̶ フルスケールの±1.5% ̶ 入力インピーダンス ̶ ̶ ̶ ̶ 76kΩ（0∼10V） 250Ω（0∼20mA） ̶ サンプリングサイクル ̶ ̶ ̶ ̶ 50ms ̶ 出力仕様 電源からの線路長 100m未満 100m未満 100m未満 100m未満 10m （ツイストペアシールドケーブル） ̶ 出力信号 トランジスタソース出力 リレー接点 リレー接点 リレー接点 ̶ ̶ 出力点数・接点構成 4点（独立コモン） 独立1a接点 4点 独立1a接点 4点 独立1a接点 4点 ̶ ̶ 電気的絶縁 ̶ あり あり あり ̶ ̶ 耐電圧 〔電源、入力端子（一括）-各出力端子〕 ̶ AC2500V  1分間 DC 500V 1分間 AC2500V  1分間 DC 500V 1分間 AC2500V  1分間 DC 500V 1分間 ̶ ̶ 定格負荷電流 最大0.3A 抵抗負荷  AC・DC12/24V、 5A  AC100/120V、 5A  AC230/240V、 5A  DC120V、0.2A  DC240V、0.1Ａ 誘導負荷  AC・DC12/24V、2A  AC100/120V、 3A  AC230/240V、 3A  DC120V、0.2A  DC240V、0.1Ａ 抵抗負荷  AC・DC12/24V、 5A  AC100/120V、 5A  AC230/240V、 5A  DC120V、0.2A  DC240V、0.1Ａ 誘導負荷  AC・DC12/24V、2A  AC100/120V、 3A  AC230/240V、 3A  DC120V、0.2A  DC240V、0.1Ａ 抵抗負荷  AC・DC12/24V、 5A  AC100/120V、 5A  AC230/240V、 5A  DC120V、0.2A  DC240V、0.1Ａ 誘導負荷  AC・DC12/24V、2A  AC100/120V、 3A  AC230/240V、 3A  DC120V、0.2A  DC240V、0.1Ａ ̶ ̶ 短絡保護 電流制限抵抗内蔵 1A 外付けヒューズ要 最大16A 外付けヒューズ要 最大16A 外付けヒューズ要 最大16A ̶ あり

最小開閉負荷 ̶ 10mA、DC12V （参考値）10mA、DC12V （参考値）10mA、DC12V （参考値） ̶ ̶ 初期接触抵抗 ̶ 100mΩ以下（1A、DC24V時） 100mΩ以下（1A、DC24V時） 100mΩ以下（1A、DC24V時） ̶ ̶ 機械的耐久性 ̶ 1000万回（無負荷、10Hz） 1000万回（無負荷、10Hz） 1000万回（無負荷、10Hz） ̶ ̶ 電気的耐久性 ̶ 10定格抵抗負荷万回 1800回／時 10万回 定格抵抗負荷 1800回／時 10万回 定格抵抗負荷 1800回／時 ̶ ̶ アナログ出力点数 ̶ ̶ ̶ ̶ ̶ 2 アナログ出力範囲 ̶ ̶ ̶ ̶ ̶ 電圧出力：DC0∼10V 電流出力：0∼20mA 4∼20mA デジタル分解能 ̶ ̶ ̶ ̶ ̶ 10ビット（0∼1000） 出力誤差 ̶ ̶ ̶ ̶ ̶ フルスケールの±2.5% 外部負荷抵抗 ̶ ̶ ̶ ̶ ̶ 電圧負荷：_{電流負荷：}5kΩ以上 250Ω以下 アナログ出力サイクル ̶ ̶ ̶ ̶ ̶ 50ms （Typ.） 電源からの線路長 ̶ ̶ ̶ ̶ ̶ 10m（ツイストペアシールドケーブル）

4

FL1F

形

スマートリレー

一般仕様（共通）

項目 仕様 試験規格

耐環境条件 使用周_囲温度 水平取付け ー

20

∼

+55˚C

（*

1

）（*

2

）

Cold

_Hot

_：：

_IEC60068-2-2

IEC60068-2-1

垂直取付け ー

20

∼

+55˚C

（*

₁

_）（*

₂

_） 保存／運搬温度 ー

40

∼＋

70˚C

（*

₁

_{） ─} 相対湿度

10

∼

95%

（*

₃

_）

_{IEC60068-2-30}

気圧

795

∼

1080hPa

─ 使用環境 腐食性ガスのないこと ─ 構造環境条件 _保護構造

_IP20

_─ 耐振動

5

_8.4

∼

8.4Hz

_∼

_150Hz

（片振幅：_{（加速度：}

3.5mm

_9.8m/s

）2_）

IEC60068-2-6

耐衝撃 各方向

3

回

147m/s

2

_{IEC60068-2-27}

落下（梱包状態）

0.3m

IEC60068-2-32

E

M

C

エミッション

Class B

_実施： グループ

1

0.15

∼

30

Ｍ

Hz

EN55011/A

EN55022/B

EN50081-1

静電気放電

8kV

_6kV

 気中放電_接触放電

IEC61000-4-2

放射電磁界 電界強度

1V/m

および

10V/m

IEC61000-4-3

ファーストトランジェント／ バースト

2kV

（電源入出力）

IEC61000-4-4

サージ（*

₄

_） （

FL1F-H12RCC

、

FL1F-B12RCC

のみに適合）

1kV

（電源ライン）ノーマル

2kV

（電源ライン）コモン

IEC61000-4-5

適合電線

2.5mm

2（電線

1

本の場合）

1.5mm

2_（電線

₂

_{本の場合）} ─ 接続端子 ヨーロッパ形端子台（*

₅

_{） ─} *

₁

_{）ただし、氷結しないこと。} *

₂

_{）ベースモジュール ：}

_FS

_：

₀₄

_以下（

₀

_∼＋

_55˚C

_） テキストディスプレイ：

FS

：

03

以下（

0

∼＋

55˚C

） *

₃

_{）ただし、結露しないこと。} *

₄

_）

_DC

_{電源タイプ（}

_FL1F-H12RCE

_／

_B12RCE

_、

_FL1F-H12SCD

_、

FL1F-H12RCA

／

B12RCA

）では、電源サージノイズに対してサージアブソーバ やノイズカットトランス、ノイズフィルタなどをご使用ください。サージ防護デ

バイスは、

DEHN+SÖHNE GmbH + Co. [BVT AD 24]

（

Part No.

918 402

）を推奨します。 *

₅

_{）推奨締付トルク：}

_0.5

_∼

_0.6N

_・

_m

外形寸法図

ベースモジュール（ディスプレイ付き）

71.5 60 55 90

ベースモジュール（ディスプレイなし）

71.5 90 58 53

増設Ⅰ

/O

モジュール

35.5 90 58 53

       

（単位：

mm

）

（直取付フックを使用した場合の取付穴寸法図）

② ② ② ② ① ①ベースモジュール ②増設 I/Oモジュール ② ② ② 98 ± 0. 3

テキストディスプレイ

77.6 38.734.7 31.9 128.2 86

（取付穴加工図）

取付金具 取付ねじ （適性締付トルク0.15∼0.2N·m） 防水パッキン パネル （厚み1.5∼4mm） 取付金具 119.0+0.5mm 78.5+0.5mm

テキストディスプレイ性能仕様

入力電圧

AC/DC 24V

_{DC 12V}

使用電圧範囲

AC 20.4

_{DC 10.2}

∼_∼

26.4V

_28.8V

許容電源周波数

47

∼

63Hz

消費電流

DC 12V

DC 24V

：：

150mA

75mA

（（

Typ.

Typ.

））

AC 24V

：

145mA

（

Typ.

）（

*1

） データ転送率

10/100M

全二重／半二重データ伝送速度 ディスプレイ

FSTN

グラフィックディスプレイ （

W

×

H

：

160

×

96

ドット）

LED

バックライト（白、アンバー、赤） 文字種類 英語、スペイン語、ロシア語、中国語、イタリア語、トルコ語、ドイツ語、 オランダ語、フランス語、日本語 表示可能文字数

6

行×半角

20

文字／画面 キーボード メンブレンキーパッド 取付構造 パネルマウント方式 寸法（

W

×

H

×

D

）

128.2

×

86

×

38.7mm

*

₁

_）

_FS

_：

₀₃

_の場合、

_75mA

LCD

ディスプレイおよびバックライト

バックライト寿命（*

₁

_）

_20,000

_時間 ディスプレイ寿命（*

₂

_）

_50,000

_時間 *

₁

_{）常温にて連続使用時、輝度半減まで。} *

₂

_）

_{通常の操作および下記の保管状況において計算されています。} 常温、相対湿度

65%

以下の通常湿度、および直射日光の照射のない時です。

5

FL1F

形

スマートリレー

入力等価回路

/

接続例

〔

DC

入力〕

・

FL1F

-

H12SCD/

-

H12RCE /

-

B12RCE

・

FL1F

-

M08B1S2/

-

M08B2R2

NPN

出力センサ接続時の外付抵抗値（Ⅰ

3

∼Ⅰ

6

）

FL1F-H12SCD

の場合  電源電圧

DC24V

のとき 

R1

≦

4k

Ω、

1/4 W

FL1F-H12RCE/-B12RCE

の場合  電源電圧

DC24V

のとき 

R1

≦

8.1k

Ω、

1/4 W

 電源電圧

DC12V

のとき 

R1

≦

1.5k

Ω、

1/4 W

ただし、入力論理は反転しますのでご注意ください。 Ⅰ

1,

Ⅰ

2,

Ⅰ

7,

Ⅰ

8

はデジタル／アナログ共用入力です。 上図はⅠ

1,

Ⅰ

2,

Ⅰ

7,

Ⅰ

8

をデジタル入力として使用する場合です。

NPN

出力センサ接続時の外付抵抗値（Ⅰ

1,

Ⅰ

2,

Ⅰ

7,

Ⅰ

8

）

FL1F-H12SCD

の場合   電源電圧

DC24V

のとき 

R2

≦

50k

Ω、

1/8 W

FL1F-H12RCE/-B12RCE

の場合  電源電圧

DC24V

のとき 

R2

≦

100k

Ω、

1/8 W

 電源電圧

DC12V

のとき 

R2

≦

19k

Ω、

1/8 W

ただし、入力論理は反転しますのでご注意ください。 +V OUT 0V M(0V) R2 I1,I2 I7,I8 NPN出力 直流 ３線式センサ L+ ( DC12/24V ) 54.9kΩ 20kΩ 10nF M 1nF 5.1kΩ 内部回路 +3.3V I1,I2,I7,I8 I3 ∼ _{I6 4.3kΩ} 47nF 1.5kΩ 4.7kΩ L+ ( DC12/24V ) +V OUT 0V M I3 ∼ I6 4.3kΩ 47nF 1.5kΩ 4.7kΩ L+ ( DC12/24V ) +V OUT 0V I3 ∼ I6 M(0V) NPN出力 R1 M L+ I3 ∼ I6 PNP出力 直流３線式センサ 直流３線式センサ 内部回路 内部回路 ブリーダ抵抗（

R4

）算出式

R4

は、以下の条件を満たす値としてください。

FL1F-H12RCC/-B12RCC

の場合 

R7

＝

180k

Ω、

R8

＝

47k

Ω

FL1F-M08C2R2

の場合 

R7

＝

390k

Ω、

R8

＝

62k

Ω 条件

1

：

R4

≦ 入力の最大オフ電圧（＝

AC40V

） センサの最大漏れ電流（

A

） 条件

2

：

R4

≦ センサへの供給電圧（

V

） 最小負荷電流（

A

） 条件

3

：

P

R4

(W)

≧｛センサへの供給電圧（

_R4

_{の抵抗値（Ω）}

V

）｝2×

3

（

3

：余裕度の推奨値） ただし、センサオフ時の負荷の電圧降下が

40V

以下になること。 ブリーダ抵抗（

R3

）算出式

R3

は、以下の条件を満たす値としてください。 条件

1

：

R3

≦入力の最大オフ電圧（＝

AC5V

） センサの最大漏れ電流（

A

） 条件

2

：

R3

≦センサへの供給電圧（

V

） 最小負荷電流（

A

） 条件

3

：

P

R3

(W)

≧｛センサへの供給電圧（

V

）｝×

3

（

3

：余裕度の推奨値） 2

R3

の抵抗値（Ω） ただし、センサオフ時の負荷の電圧降下が

5V

以下になること。

〔

AC/DC 24 V

入力〕

・

FL1F

-

H12RCA /

-

B12RCA

・

FL1F

-

M08D2R2

I1 ∼ I8 P1 ( DC24V ) +V OUT 0V P2 (0V) 4.3kΩ 100nF 510Ω P1 I1 ∼ I8 I1 ∼ I8 P2 ( DC24V ) P1 (0V) I1 ∼ I8 P1 (0V) OUT 0V NPN出力 直流３線式 センサ PNP出力 直流3線式センサ 4.3kΩ 100nF 510Ω +V 内部回路 内部回路 I1 ∼ I8 P1 P2 AC24V R3 ∼ 交流 2 線式 センサ

〔

AC/DC 100

∼

240 V

入力〕

・

FL1F

-

H12RCC /

-

B12RCC

・

FL1F

-

M08C2R2

390kΩ 120nF 43kΩ 180kΩ 270kΩ L1 I1 ∼ I8 内部回路 I1 ∼ I8 L1 N AC100 ∼ 240V R4 ∼ 交流 2 線式 センサ

6

FL1F

形

スマートリレー

I1,I2 M1,M2 + -0 ∼ 2-0mA Max.55Ω 10nF 124Ω 内部回路 アナログ出力（

0/4

∼

20mA

） アナログ出力（

DC0

∼

10V

） U+ U+ IN OUT +24V 内部回路 Q1 ∼ Q4 M L 負荷 24V DC 0.3A max. 10nF 100kΩ 内部回路 L AC 240V / DC 24V ヒューズ 負荷 +V 内部回路 Q1 ∼ Q4 N, M L1 L+ 内部回路

〔

DC

出力（トランジスタソース出力）〕

・

FL1F

-

H12SCD

・

FL1F

-

M08B1S2

〔

アナログ出力〕

・

FL1F

-

K2BM2

出力等価回路

/

接続例

〔リレー出力〕

・

FL1F

  -

H12RCE /

-

B12RCE/

  -

H12RCA/

-

B12RCA/

  -

H12RCC/

-

B12RCC

・

FL1F

 

-

M08B2R2/

  -

M08D2R2/

  -

M08C2R2

57kΩ 10nF 19kΩ +3.3 内部回路 + -0 ∼ 10V U1,U2 M1,M2 内部回路

〔アナログ入力〕（電流入力）

・

FL1F

-

J2B2

〔アナログ入力〕（電圧入力）

・

FL1F

-

J2B2

内部回路 U1+,U2+ M1,M2 +15V 内部回路 10Ω 100nF + -I1,I2 M1,M2 +15V 内部回路 22Ω 10nF 内部回路 ツイストした電線を必ず使用し、 できる限り短くご使用ください。

7

FL1F

形

スマートリレー

基本ファンクションブロック

AND

& _Q 1 2 3 4 開接点の直列接続

AND

↑ 1 2 3 4 & Q I1 I2 I3 I4 1 2 3 4 5 6 7 8 9 10 Cycle Q AND 開接点の直列接続立ち上がり検出

NAND

& _Q 1 2 3 4 閉接点の並列接続

NAND

↓ & _Q 1 2 3 4 I1 I2 I3 I4 1 2 3 4 5 6 7 8 9 10 Cycle NAND Q 閉接点の並列接続立ち下がり検出

OR

1 _Q 1 2 3 4 開接点の並列接続

NOR

1 Q 1 2 3 4 閉接点の直列接続

XOR

排他的論理和 1₂ =1 Q

NOT

1 Q 1 閉接点の接続

特殊ファンクションブロック

オンディレー タイマ _Q Q Trg Trg Par T オフディレー タイマ _Q Q Trg R Par Trg R T オン／オフ ディレータイマ Q Q Trg Par Trg TH TL 自己保持の オンディレー タイマ Q Q Trg R Par Trg R T T 自己保持 RS S R Q Q S R Par オルタネイト スイッチ Q Trg R RS S Par Q Trg R S 1ショット パルス _Q Q Trg Par Trg T 立ち上り検出 インターバル タイムディレー Q Trg Par R Trg Q TL TH TL TH 週間タイム スイッチ Q Q No1 No2 No3 No1 No2 Sa Su 12 12 20 20 12 20 8 20 8 22 Sa Su Su ON 12:00 OFF 20:00 ON 8:00 OFF 22:00 年間タイム スイッチ No 02.25 No 04.15 _Q Q No MM DD

MM.DDt Fed. Mar. Apr. 25 25 アップダウン カウンタ Q Q Cnt R Dir Par Cnt Dir Par R 3 2 1 0 アナログ フィルタ Sn=8 AQ AX Sn 1 2 3 4 5 6 7 8 9 10 ... Sn=8 Sn=8 Sn=8 Sn=8 Sn=8 Sn=8 Ax AQ Ax 天文時計 Monday TR TS TR TS TR TS Q Tuesday Wednesday... Ta Ta Ta AC Q アナログ ディファレンシャル スイッチ Q Ax Par Q AX OFF=On+ o n Q AX OFF=On+ アナログ モニタ Q En Ax Par Q AX En Aen+ Aen-Aen 稼働時間 カウンタ Q Q En R Ral Par En Ral R h MN=MI OT MN=0 デューティ 比可変 パルス出力 En Inv Q Q En Par Inv TH TL ランダム パルス 出力 Q Q En Par Trg TStarts TH TL 周波数 スイッチ Fre G-T Q Q Fre Par fa=5Hz fa=3Hz 1s 1s アナログ スイッチ 1000 SW SW ₀ A/1 or A/2 Q Q Ax Par アナログ比較 1000 A/1 0 1000 A/2 0 Q Q Ax Ay Par 1000 200 -200 A/1-A/2 0 tor =200 消灯警報付 オフディレー スイッチ TStarts Q Q Trg Par Trg T 15s 1s オルタネイト ディレー スイッチ Q Trg Par R Q TL _TIL TL T1 T Trg 最大/最小 Ax 300 0 0 0 1 2 3 300 200 300 200 100 100 250 250 380 380 350 100 S1 AQ Mode En (If ERst=1) En_{S1 Ax AQ} Ax ストップ ウォッチ En R AQ LapT CurT Lap Sw AQ En Lap R メッセージ 出力 Par Q En P ソフトウェア スイッチ Q En Par Q Switch En アナログ リニア変換 AQ Ax Par 強化 シフト レジスタ Q Trg In Dir R Par S1.1 S1.2 S1.3 S1.4 S1.5 S1.6 S1.7 S1.8 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 0 1 1 0 1 0 0 0 1 1 0 1 0 0 0 1 0 0 0 0 0 0 0 0 Shift Up Shift Down S4=Q (Example)

In Q R Dir Trg PI制御 _AQ A/M R Par PV 500 ms A/M R Dir Max SP Min Mq Q PV /+ AQ 1 2 3 アナログ 台形制御 AQ En Sel Par St En Sel Level 2 Level 1 Rate Rate Rate St AQ StSp+B 100 ms 100 ms 100 ms MaxL B Rate アナログ マルチ プレクサ En S1 S2V1 V2 V3 V40 AQ AQ En S1 Par S2 パルス幅 変調器 （PWM） Ax Par Q En En

← 2sec. →← 2sec. →← 2sec. →← 2sec. → ← 2sec. →← 2sec. →← 2sec. →

Max =1000 Ax = 500 Min = 0 Q アナログ 演算 En_Par AQ アナログ演算 エラー検出 Q En R Par 平均化 Sn=8 St=10s Sn=8St=10s AX En R AQ Sn 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Ax AQ En R Ax フロート／ インテジャ変換 Par F/I インテジャ／ フロート変換 I/F Ax Par

www.idec.com/japan

〒

532-0004

大阪市淀川区西宮原

2-6-64

0120-992-336

携帯電話・PHSの場合 050-8882-5843 名古屋営業所 大 阪 営 業 所 広 島 営 業 所 福 岡 営 業 所 〒

108-6014

〒

464-0850

〒

532-0004

〒

730-0051

〒

812-0013

東京都港区港南

2

−

15

−

1

（品川インターシティ

A

棟

14F

） 名古屋市千種区今池

4

−

1

−

29

（ニッセイ今池ビル） 大 阪 市 淀 川 区 西 宮 原

2

−

6

−

64

広 島 市 中 区 大 手 町

4

−

6

−

1 6

（ 山 陽 ビ ル ） 福岡市博多区博多駅東

3

−

1

−

1

（ノーリツビル福岡） 東 京 営 業 所 P1562-5 本カタログ記載の情報は、2019年7月現在のものです。 • 「Ethernet」および「イーサネット」は富士ゼロックス株式会社の登録商標です。

• 「Excel」は米国 Microsoft Corporation の米国、日本およびその他の国における登録商標または商標です。

• カタログ中に記載されている社名及び商品名は、各社の登録商標です。 • 仕様、その他記載内容は予告なしに変更する場合があります。

FL1F

形

スマートリレー

使用上のご注意

モジュールの増設について

ベースモジュールには増設

I/O

モジュールが最大

12

台、最大

I/O 60

点まで下図のように組み合わせて使用できます。

FL1F

形の電源投入時について

FL1F

形は、電源投入後、

RUN

モード移行までに最大

1.2

秒間

（

microSD

メモリーカード使用時）必要です。この間、

LCD

ディ

スプレイ搭載機種では、ディスプレイにタイマが表示されます。

LCD

ディスプレイ非搭載機種では、

LED

が赤点灯し、

RUN

モード

に移行すると

LED

は緑色に点灯します。

※移行時間：最大

1.2

秒

配線について

ベースモジュール・増設Ⅰ

/O

モジュール

1 .

電源部には、過負荷や短絡に対する保護用として、

IEC60127

認証のヒューズをご使用ください。

2 .

入力線・通信ケーブルは、動力線・出力線・電源線と平行・

近接配線は避け、ノイズ源から離して配線してください。

1 .

モジュールの端子配列および配線については、必ず

FL1F

形

ユーザーズマニュアルをご覧ください。

2 .

モジュール（ベースモジュール、増設

I/O

モジュール）の取

付けおよび取外しをする場合は必ず先に電源スイッチを切って

ください。

3 .

ベースモジュールと増設

I/O

モジュールを組み合わせて使

用することにより、デジタル入力

24

点、アナログ入力

8

点、

デジタル出力

20

点、アナログ

出力

8

点まで使用することが

できます。

4 .

ベースモジュールと増設

I/O

モジュールには、同一の電源より

電圧を供給してください。

異なる電源から各モジュールに電圧を供給する場合は、ベー

スモジュールと増設

I/O

モジュールに同時に、もしくはベース

モジュールより先に増設

I/O

モジュールに電圧を供給してくだ

さい。ベースモジュールより後に増設

I/O

モジュールに電圧

を供給した場合、増設

I/O

モジュールが認識されないことが

あります。

異なる電源から各モジュールに電源供給する組み合わせの場

合、ファーストトランジェント／バースト性能（

IEC

61000-4-4

）は

1kV

（電源）となります。

5 .

定格動作電圧

DC12/24V

、

DC24V

、

AC/DC24V

のモジュー

ルの右側には、

AC/DC100

∼

240V

のモジュールは接続でき

ません。

6 .

ベースモジュールと各増設モジュール間の通信性能を高速・

最適化するために、最初に入出力混合増設

I/O

モジュールを

設置して、次にアナログ入出力モジュールを設置してください。

7 .

下記の船舶認証を取得しています。

-ABS - American Bureau of Shipping

（アメリカ）

-BV - Bureau Verites

（フランス）

-DNV GL

（ノルウェー）

-LR - Lloyd's Register of Shipping

（イギリス）

-NK

（日本）

8 .

スマートリレーは以下の条件付きで船舶認証を取得しています。

・

電源電圧

DC12/24V

仕様の製品は、

DC24V

での使用を

条件に認証を取得しています。

・

電源電圧

DC12/24V

および

DC24V

仕様の製品は、サージ

保護デバイス（（形番：

918 402 /918 422

（

DEHN+SÖHNE

社製）またはこれと同等のサージ保護デバイス）の設置を条

件に認証を取得しています。

・

ブリッジおよびデッキゾーンで使用する場合は、ノイズフィ

ルタ（（

B84113-C-B-30

（

TDKEPCOS

社製）またはこ

れと同等のノイズフィルタ）の設置を条件に認証を取得して

います。（

FL1F-RD1

形は、ブリッジおよびデッキゾーンで

は使用できません。）

・

その他、使用可能な環境等については別途お問い合わせ下さい。
