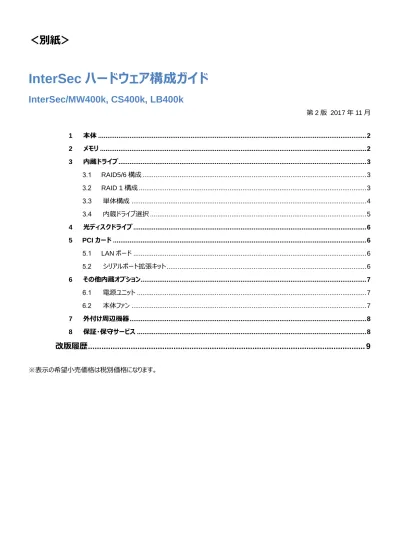

InterSec
ハードウェア構成ガイド
InterSec/MW400k, CS400k, LB400k
第 2 版 2017 年 11 月
1
本体 ... 2
2
メモリ ... 2
3
内蔵ドライブ ... 3
RAID5/6
構成 ... 3
RAID 1
構成 ... 3
単体構成 ... 4
内蔵ドライブ選択 ... 5
4
光ディスクドライブ ... 6
5
PCI
カード ... 6
LAN
ボード ... 6
シリアルポート拡張キット ... 6
6
その他内蔵オプション... 7
電源ユニット ... 7
本体ファン ... 7
7
外付け周辺機器 ... 8
8
保証・保守サービス ... 8
改版履歴 ... 9
※表示の希望小売価格は税別価格になります。
1
本体
2.5 型ドライブモデル (フレームモデル)
製品名称/概要 型名
Express5800/R110i-1(4C/E3-1220v6)
1 xインテル® Xeon® プロセッサー E3-1220v6 (3GHz, 4C/4T, 8 MB), メモリセレクタブル, ディスクレス, ODD レス, ファンセレクタブル, 電源セレクタブル, 電源ケーブルセレクタブル, OS レス
N8100-2527Y
Express5800/R110i-1(4C/E3-1270v6)
1 xインテル® Xeon® プロセッサー E3-1270v6 (3.80GHz, 4C/8T, 8 MB), メモリセレクタブル, ディスクレス, ODD レ ス, ファンセレクタブル, 電源セレクタブル, 電源ケーブルセレクタブル, OS レス N8100-2532Y 補足事項: 本体手配と同時に必ず増設メモリボード、ファン、電源ユニット、電源ケーブルを手配してください。
2
メモリ
いずれか必須 搭載可能スロット数: 4 スロット 製品名称/概要 型名 希望小売価格 MW400k CS400k LB400k 4GB 増設メモリボード(1x4GB/U)4GB Unbuffered DIMM, DDR4-2400, ECC付き
N8102-700 25,000 円 最小 4GB 最大 32GB 最小 16GB 最大 64GB 最小 4GB 最大 16GB 8GB 増設メモリボード(1x8GB/U)
8GB Unbuffered DIMM, DDR4-2400, ECC付き
N8102-701 48,000 円
16GB 増設メモリボード(1x16GB/U)
16GB Unbuffered DIMM, DDR4-2400, ECC付き
N8102-702 95,000 円
補足事項:
3
3
内蔵ドライブ
InterSecでサポートする RAID 設定は、RAID 1, 5, 6,のみです。
RAID5/6 構成
RAIDコントローラの購入は必須です。ハードディスクは、同一容量/同一種類/同一回転数の内臓ドライブが3台以上必須です。 RAIDコントローラのキャッシュメモリ設定は、Write Through(初期値)の設定で出荷します。 ハードディスクは、「3.4 内蔵ドライブ選択」を参照してください。
分類 製品名称/概要 型名 希望小売価格
コントローラ
必須
RAID コントローラ(1GB, RAID 0/1/5/6) Avago(LSI) MegaRAID SAS 9362-8i
RAID0/1/5/6/10/50/60, 1GBキャッシュ, 内部 8 ポート(4x2 コネクタ), PCIe 3.0(x8), SAS 12Gb/s, SATA 6Gb/s
N8103-177 70,000 円
RAID コントローラ(2GB, RAID 0/1/5/6) Avago(LSI) MegaRAID SAS 9362-8i
RAID0/1/5/6/10/50/60, 2GBキャッシュ, 内部 8 ポート(4x2 コネクタ), PCIe 3.0(x8), SAS 12Gb/s, SATA 6Gb/s
N8103-178 164,000 円
フラッシュバックアップ
推奨
フラッシュバックアップユニット
Avago(LSI) MegaRAID SAS 9362-8i用, 650 mmケーブル添付
N8103-181 49,000 円
ケーブル SAS/SATA ケーブル
1x Mini SAS HD - 1x Mini SAS HD, 1本
(標準実装) -
内蔵 SAS/SATA ケーブル
1x Mini SAS HD - 1x Mini SAS HD, 1本 内蔵ドライブを 5 台以上接続時に必要 K410-348(00) 8,000 円 HDD ケージ 2.5 型 HDD ケージ 8x 2.5型 ホットスワップ対応ドライブベイ (標準実装) -
RAID 1 構成
RAIDコントローラの購入は必須です(オンボード SATA コントローラは未サポートです)。 ハードディスクは、同一容量/同一種類/同一回転数の内臓ドライブが 2 台必須です。 RAIDコントローラのキャッシュメモリ設定は、Write Through(初期値)の設定で出荷します。 ハードディスクは、「3.4内蔵ドライブ選択」を参照してください。分類 製品名称/概要 型名 希望小売価格
コントローラ 必須
RAID コントローラ(1GB, RAID 0/1) Avago(LSI) MegaRAID SAS 9362-8i
RAID 0/1/10, 1GBキャッシュ, 内部 8 ポート(4x2 コネクタ), PCIe 3.0(x8), SAS 12Gb/s, SATA 6Gb/s
N8103-176 59,000 円
フラッシュバックアップ 推奨
フラッシュバックアップユニット
Avago(LSI) MegaRAID SAS 9362-8i用, 650 mmケーブル添付
N8103-181 49,000 円
ケーブル SAS/SATA ケーブル
1x Mini SAS HD - 1x Mini SAS HD, 1本
(標準実装) -
内蔵 SAS/SATA ケーブル
1x Mini SAS HD - 1x Mini SAS HD, 1本 内蔵ドライブを 5 台以上接続時に必要
K410-348(00) 8,000 円
HDD ケージ 2.5 型 HDD ケージ
8x 2.5型 ホットスワップ対応ドライブベイ
単体構成
ディスク 1 台での構成です。 分類 製品名称/概要 型名 希望小売価格 コントローラ オンボード SATA コントローラ 4x 6Gb/s SATA (標準実装) - ケーブル SAS/SATA ケーブル1x Mini SAS HD - 1x Mini SAS HD, 1本
(標準実装) - HDD ケージ 2.5 型 HDD ケージ 8x 2.5型 ホットスワップ対応ドライブベイ (標準実装) - 内蔵ドライブ SATA HDD (512n) 増設用 500GB HDD 1x 500 GB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512n セクタ対応 N8150-488 44,000 円 増設用 1TB HDD 1x 1 TB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512nセクタ対応 N8150-489 72,000 円 増設用 2TB HDD 1x 2 TB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512nセクタ対応 ※MW400k のみ対応。CS400k, LB400k は未サポート。 N8150-527 185,000 円 補足事項: オンボード SATA 接続は RAID 構成ではないためホットスワップ不可となります。
5
内蔵ドライブ選択
分類 製品名称/概要 型名 希望小売価格 SATA HDD (512n) 増設用 500GB HDD 1x 500 GB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512n セクタ対応 N8150-488 44,000 円 増設用 1TB HDD 1x 1 TB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512nセクタ対応 N8150-489 72,000 円 増設用 2TB HDD 1x 2 TB SATA HDD, 2.5型, 6Gb/s, 7,200 rpm, 512nセクタ対応 ※MW400k のみ対応。CS400k, LB400k は未サポート。 N8150-527 185,000 円 SAS HDD (512n) 増設用 300GB HDD 1x 300 GB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512nセクタ対応 N8150-479 56,000 円 増設用 450GB HDD. 1x450 GB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512nセクタ対応 N8150-480 74,000 円 増設用 600GB HDD 1x 600 GB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512nセクタ対応 N8150-481 96,000 円 増設用 900GB HDD 1x 900 GB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512nセクタ対応 N8150-482 137,000 円 増設用 1.2TB HDD 1x1.2TB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512nセクタ対応 N8150-483 182,000 円 増設用 300GB HDD 1x 300 GB SAS HDD, 2.5型, 12Gb/s, 15,000 rpm, 512nセクタ対応 N8150-485 116,000 円 増設用 450GB HDD 1x 450 GB SAS HDD, 2.5型, 12Gb/s, 15,000 rpm, 512nセクタ対応 N8150-486 142,000 円 増設用 600GB HDD 1x 600 GB SAS HDD, 2.5型, 12Gb/s, 15,000 rpm, 512nセクタ対応 N8150-518 169,000 円 SAS HDD (512e) 増設用 1.8TB HDD 1x1.8TB SAS HDD, 2.5型, 12Gb/s, 10,000 rpm, 512e セクタ対応 ※MW400k のみ対応。CS400k, LB400k は未サポート。 N8150-541 283,000 円 補足事項: ハードディスクの容量表記は1GB=10003B、1TB=10004B換算値です。 1GB=10243B、1TB=10244B換算のものとは表記上同容量でも、 実容量は少なくなります。4
光ディスクドライブ
分類 製品名称/概要 型名 希望小売価格 内蔵 必須 内蔵 DVD-ROM ドライブ 薄型 DVD-ROM ドライブ, SATA 接続 N8151-134 17,000 円 補足事項: InterSecのインストールに必要です。 InterSecでは内蔵 DVD-ROM が必須であるため、内蔵 DVD-ROM と排他である「高温環境対応オプション」は購入できません。
5
PCI
カード
本体 PCI スロットへ以下のボードの搭載が可能です。LAN ボード
分類 製品名称/概要 型名 希望小売価格 ボード GbE 1000BASE-T 接続ボード(2ch) Broadcom BCM5718 PCIe 2.0(x4) (カード性能は PCIe 2.0(x1)) N8104-151 39,000 円 補足事項: 本装置では標準で 2 ポートの 1000BASE-T LAN インタフェースを装備しています。 InterSecでは最大 4 ポートをサポートしています。シリアルポート拡張キット
製品名称/概要 型名 希望小売価格 増設 RS-232C コネクタキット PCIスロットに搭載することによりシリアルポートB(RS-232Cインタフェース)を1ポート追加可能, 最大 1 枚まで搭載可能 N8117-01A 10,000 円7
6
その他内蔵オプション
電源ユニット
6.1.1 電源ユニット構成
分類 製品名称/概要 型名 希望小売価格 電源ユニット 必須 電源ユニット(400W) ホットプラグ非対応, 80 PLUS Platinum 認定取得 N8181-142 35,000 円 冗長電源ユニット 最大出力:450W ホットプラグ対応, 80 PLUS Gold 認定取得 N8181-173 98,000 円 ケーブル 必須 AC100V AC 電源ケーブル(1.5m) AC100V接続, 1.5m ケーブル(プラグ形状 NEMA 5-15P) K410-246(1A) 3,000 円 AC 電源ケーブル(3m) AC100V接続, 3m ケーブル(プラグ形状 NEMA 5-15P) K410-246(03) 3,000 円 AC200V AC ケーブル AC200V接続, 3m ケーブル(プラグ形状 NEMA L6-20P) K410-162(03) 8,000 円 AC ケーブル AC200V接続, 5m ケーブル(プラグ形状 NEMA L6-15P) K410-108(05) 8,000 円 AC ケーブル AC200V 接続, 2m ケーブル(プラグ形状 IEC320 C14) K410-309(02) 8,000 円 補足事項: 標準で電源ユニットが搭載されていません。必ず電源ユニットを手配してください。 可用性を高めるため、冗長電源ユニットを推奨します。 ACケーブルは必ず同一型名のケーブルを電源ユニットの台数分手配してください。 N8181-173 冗長電源ユニットの最大出力は 450W(200V 環境)/405W(100V 環境)です。本体ファン
製品名称/概要 型名 希望小売価格 非冗長ファン ホットプラグ非対応 N8181-115 13,000 円 冗長ファンキット ホットプラグ非対応 N8181-111 29,000 円 補足事項: 標準で本体ファンが搭載されていません。必ず本体ファンを手配してください。 可用性を高めるため、冗長化を推奨します。7
外付け周辺機器
キーボード、LCD コンソールユニット、UPS などは、必要に応じてご用意ください。 ただし、マウス、バックアップ装置はご利用いただけません。 外付け周辺装置の詳細は、本体装置の「システム構成ガイド」をご参照してください。 http://jpn.nec.com/express/systemguide/100guide.html ラックサーバ - Express5800/R110i-1 (PDF ファイル)※InterSec は、Linux ベースのオペレーティングシステムを採用しております。UPS などのソフトウェアをご購入される場合は、
Linux版をご選択ください。 なお、OS バージョン詳細は、「InterSec/400k システム構成ガイド] 1 ページ目の OS 欄をご参照してください。
8
保証・保守サービス
保証・保守サービスの詳細は、本体装置の「システム構成ガイド」をご参照してください。 http://jpn.nec.com/express/systemguide/100guide.html ラックサーバ - Express5800/R110i-1 (PDF ファイル)9
改版履歴
版数 作成日 改版内容
1.0 2017年 7 月 28 日 初版作成
