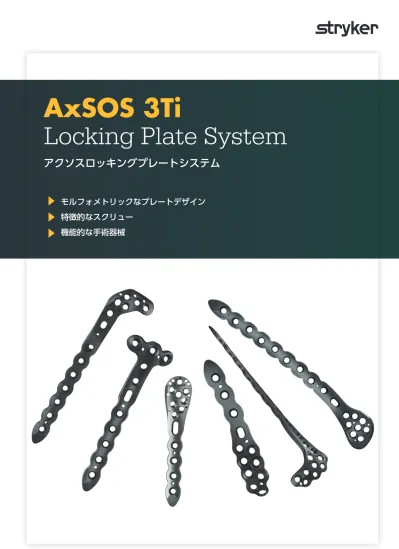

アクソス ロッキングプレート カタログ

アクソスロッキングプレートシステム

AxSOS 3Ti

Locking Plate System

アクソスロッキングプレートシステム

モルフォメトリックなプレートデザイン

特徴的なスクリュー

機能的な手術器械

▲

▲

▲

アクソス ロッキングプレートシステム

緒　言

特長と利点

アクソス ロッキングプレートシステムはストライカー社の SOMA

TM

_{Bone Database を}

用いてデザインされた長管骨専用のモノアクシャルロッキングプレートシステムです。本システ

ムは上腕骨近位、大腿骨遠位及び脛骨の骨端部・骨幹部においてロッキング / ノンロッキング

スクリューの選択が可能です。このハイブリッドな固定法によって、プレート越しのラグスク

リュー法による骨片固定や、ロッキングスクリューによる粉砕骨折、または不安定な骨端部

骨折の適切な安定化が可能となります。

エビデンスに基づいたプレートデザイン

最適な固定のためのスクリュー

角度を SOMAデータベースに

基づきデザイン

骨との高い適合性を得られる

左右別のプレート形状

1） AXSOS-WP-3 Andreas Petersik et al. Competitive Fitting Study for Locking Distal Anterolateral Tibia Plates 2） AXSOS-WP-2 Andreas Petersik et al. Competitive Fitting Study for Locking Distal Medial Tibia Plates

■

モルフォメトリックなプレート形状

16,000本以上の骨CT情報を保有するストライカー社の

SOMA

TM

_{Bone Databaseを用いてより患者適合性の高い}

モルフォメトリック（形態学的）プレートを開発しています。

SOMA

TM

_{Bone Database に備わっている解析ツールを}

用いることにより、異なる人種や年齢、性別の骨に対す

る最適なプレート形状や適合性を定量的に解析できます。

AxSOS 3Ti のプレートについても解析が行われ、高い

患者適合性が認められています

1）,2）

_。

プレートの色は骨に対する適合性を示しています。赤色に近づ_{くほど骨に対するフィットが悪く、緑色に近づくほどフィット}

が良いことを示しています。

AxSOS 3Ti

locking plate system

SOMA

Stryker Orthopaedic Modeling and

Analytics technology

ストライカーの整形外科領域における製品開発や分析を行うための CT ボーン

データベースです。人種、性別、年齢や体格などに分類した膨大な量の骨デー

タを保有し、解剖学的解析ツールやインプラントフィッティングツールも含ま

れているシステムです。

AxSOS 骨端用プレート

AxSOS コンプレッションプレート

大腿骨遠位

プレート

上腕骨近位

プレート

脛骨近位内側

プレート

脛骨近位外側

プレート

脛骨遠位内側

プレート

脛骨遠位前外側

プレート

4mm コンプレッションプレート

5mm コンプレッションプレート　

ナロー / ワイド

■

ユニバーサルスクリューホール

ロッキングおよびノンロッキングのスクリューがい

ずれも使用可能なスクリューホールです。一部のノ

ンロッキングホールを除いて全てのホールがユニ

バーサルスクリューホールとなっているため、プレー

トを介して適切なスクリューが使用できます（図 1）。

■

ボルケーノ形状のスクリューホール

皮膚や軟部組織が薄い部位に設置するプレートはよ

り低侵襲になるよう厚みを可能な限り薄くしまし

た。薄いプレートにおいても強固なモノアクシャル

ロッキングを実現するために、特徴的なデザインの

スクリューホールを採用しています（図 2）。

■

ラフティングスクリュー

脛骨近位プレートの最近位スクリュー 3 本はラフ

ティングスクリューとして整復された骨片をとら

え、脛骨関節面の支持を可能にします（図 3）。

■

Kick-Stand スクリュー

脛骨近位プレートにおいてはプラトー骨折の後方内

側骨片を支持し、脛骨遠位前外側プレートにおいて

は内果をとらえることにより、強固な固定を可能に

します（図 3）。

　　海綿骨　　 ロッキング　　 皮質骨

ラフティングスクリュー

Kick-Standスクリュー

Kick-Standスクリュー

図 1

図 3

図 2

＊ラウンド形状の

　スクリュースレッド

特徴的なスクリュー

3） Evaluation of Long Term in vivo performance of an AxSOS Ti Construct in the Ovine Tibia – A biomechanical Assessment:Study No. 104168 IMP-01-0-RA

図 4

図 5

図 6

■

スムーズな挿入や締結を可能にした

　 コニカルスクリューホール

スクリューヘッドがコニカル形状になっているた

め、スクリューホールへスムーズに挿入されます。

また、スクリューヘッドのスレッド対スクリュー

ホールのスレッドが 1：2 となっているため、より

低いトルクで挿入及び最終締結が行えます（図 4）。

■

ラウンド形状のスレッドでスムーズな

　 抜去を実現

スクリューヘッドのスレッドを独自のラウンド形状

にすることにより、ロッキング後のジャミングを

最低限に抑え、スムーズな抜去を可能にしました

3）

（図 5）。

■

全スクリューホールに設置可能なノン

　ロッキングスクリュー

ノンロッキングスクリューはプレートの全スクリュー

ホールに挿入する事が可能です。ノンロッキングス

クリューは最大振り角度± 10 度の範囲があります

（図 6）。

■

多彩なスクリューバリエーション

大腿骨用、脛骨用、上腕骨それぞれのロッキングスクリュー、皮質骨スクリュー、海綿骨スクリューを選択できます。

また、ペリプロスセティックロッキングスクリュー径 5.0mm を使用することにより、大腿骨の人工関節周

辺骨折にも対応が可能です。

ロッキング スクリュー 径 4.0mm 海綿骨スクリュー 径 4.0mm

脛骨／上腕骨用スクリュー

皮質骨スクリュー 径 3.5mm 皮質骨スクリュー シャフト付き 径 3.5mm ロッキング スクリュー 径 5.0mm ペリプロスセティック ロッキングスクリュー 径 5.0mm 皮質骨スクリュー 径 4.5mm 皮質骨スクリュー シャフト付き 径 4.5mm 海綿骨スクリュー 径 6.0mm

大腿骨用スクリュー

■

ターゲティングデバイス

大腿骨遠位部及び脛骨近位外側部にはターゲティングデバイス

を用いたプレート設置が可能です。ターゲティングデバイスの

精密なデザインにより、正確なスクリューのターゲティングを

可能にします。

アームが X 線透過性であり、プレートとの接続部がオフセット

になっているため、骨端部および骨幹部の充分な視野が確保で

きます（図 7）。

機能的な手術器械

■

ORIF手術器械

ORIF 手技で使用しやすい手術器械と

して、骨端部の正確なドリリングをより

簡便に行えるエイミングブロックや、

プレートの保持や位置調整に役立つイ

ンサーションハンドルなどを配備した

手術器械をご用意しています（図 8）。

■

フレームフィクセーター

セルフドリル、セルフタップのピンと

ナットを用いてプレートを骨に寄せる

ことが出来る仮固定用ツールです（図

9）。プレートの設置位置をしっかり

と固定することで、整復後の安定した

スクリュー固定に役立ちます。

ターゲティングデバイス用手 術 器 械、

ORIF 手術器械のどちらにも配備して

います。

図 8

図 9

図 7

627203S 627204S 627205S 627206S 627208S 627210S 627212S 627214S 627233S 627234S 627235S 627236S 627238S 627240S 627242S 627244S 86mm 99mm 112mm 125mm 151mm 176mm 202mm 228mm 3 ホール 4 ホール 5 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 627454S 627456S 627458S 627460S 627462S 627464S 627484S 627486S 627488S 627490S 627492S 627494S 627404S 627406S 627408S 627410S 627412S 627414S 627434S 627436S 627438S 627440S 627442S 627444S 627704S 627706S 627708S 627710S 627712S 627714S 627716S 627734S 627736S 627738S 627740S 627742S 627744S 627746S 627302S 627304S 627306S 627308S 627310S 627312S 627314S 627332S 627334S 627336S 627338S 627340S 627342S 627344S 627604S 627606S 627608S 627610S 627612S 627614S 627616S 627634S 627636S 627638S 627640S 627642S 627644S 627646S 左 カタログ番号 プレート長 Aホール数B カタログ番号右 カタログ番号左 プレート長 Aホール数B カタログ番号右 B B B B A B

アクソス インプラント一覧

アクソス Ti 大腿骨遠位プレート

＊1

_（滅菌）

_{アクソス Ti 脛骨遠位内側プレート}

＊2

_（滅菌）

アクソス Ti 脛骨近位外側プレート

＊2

_（滅菌）

_{アクソス Ti 脛骨遠位前外側プレート}

＊2

_（滅菌）

アクソス Ti 上腕骨近位プレート

＊3

_（滅菌）

アクソス Ti 脛骨近位内側プレート

＊2

_（滅菌）

130mm 166mm 202mm 238mm 274mm 310mm 343mm 97mm 123mm 149mm 175mm 201mm 227mm 4 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 16 ホール 4 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 8 ホール 8 ホール 使用スクリュー： アクソスロッキングスクリュー 径 5.0mm アクソス皮質骨スクリュー 径 4.5mm アクソス海綿骨スクリュー 径 6.0mm 使用スクリュー： アクソスロッキングスクリュー 径 4.0mm アクソス皮質骨スクリュー 径 3.5mm アクソス海綿骨スクリュー 径 4.0mm 使用スクリュー： アクソスロッキングスクリュー 径 4.0mm アクソス皮質骨スクリュー 径 3.5mm アクソス海綿骨スクリュー 径 4.0mm 使用スクリュー： アクソスロッキングスクリュー 径 4.0mm アクソス皮質骨スクリュー 径 3.5mm アクソス海綿骨スクリュー 径 4.0mm 使用スクリュー： アクソスロッキングスクリュー 径 4.0mm アクソス皮質骨スクリュー 径 3.5mm アクソス海綿骨スクリュー 径 4.0mm 使用スクリュー： アクソスロッキングスクリュー 径 4.0mm アクソス皮質骨スクリュー 径 3.5mm アクソス海綿骨スクリュー 径 4.0mm A A A A B A 左 カタログ番号 カタログ番号左 左 カタログ番号 右 カタログ番号 カタログ番号右 右 カタログ番号 プレート長 プレート長 プレート長 ホール数 ホール数 ホール数 A A A B B B 95mm 121mm 147mm 173mm 199mm 225mm 251mm 102mm 127mm 153mm 178mm 203mm 229mm 2 ホール 4 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 4 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 8 ホール 11 ホール 8ホール 左 カタログ番号 プレート長 Aホール数B カタログ番号右 71mm 97mm 123mm 149mm 175mm 201mm 227mm 4 ホール 6 ホール 8 ホール 10 ホール 12 ホール 14 ホール 16 ホール 3 ホール 図は左用 4 ホール プレートです。 図は左用 4 ホールプレートです。 図は左用 4 ホール プレートです。 図は左用 5 ホール プレートです。 図は左用 2ホール プレートです。 図は左用 8ホール プレートです。 は、オプションサイズです。 ご使用の際にはお問い合わせください。 　 医療機器承認番号　　 販売名 ＊1　22500BZX00444000　　AxSOS Ti Femur ロッキングプレートシステム ＊2　22500BZX00443000　　AxSOS Ti Tibia ロッキングプレートシステム ＊3　22700BZX00386000　　AxSOS Ti Humerus ロッキングプレートシステム

カタログ番号 627566S 627567S 627568S 627569S 627570S 627571S 627572S 627573S 627574S 627576S 医療機器承認番号　　　 販売名 22900BZX00103000　　　AxSOS Ti コンプレッションプレート

AxSOS 3Ti

locking plate system

627532S 627533S 627534S 627535S 627536S 627537S 627538S 627539S 627540S 627542S 627544S 627546S 627502S 627503S 627504S 627505S 627506S 627507S 627508S 627509S 627510S 627511S 627512S カタログ番号 カタログ番号 プレート長 プレート長 プレート長 ホール数 ホール数 ホール数

アクソス コンプレッションプレートインプラント一覧

コンプレッションプレート 5mm システム用

ナロー

コンプレッションプレート　4mm システム用

ワイド

43mm 61mm 79mm 97mm 115mm 133mm 151mm 169mm 187mm 223mm 259mm 295mm 32mm 45mm 58mm 71mm 84mm 97mm 110mm 123mm 136mm 149mm 162mm 119mm 137mm 155mm 173mm 191mm 209mm 227mm 245mm 263mm 299mm 2 ホール 3 ホール 4 ホール 5 ホール 6 ホール 7 ホール 8 ホール 9 ホール 10 ホール 12 ホール 14 ホール 16 ホール 2 ホール 3 ホール 4 ホール 5 ホール 6 ホール 7 ホール 8 ホール 9 ホール 10 ホール 11 ホール 12 ホール 6 ホール 7 ホール 8 ホール 9 ホール 10 ホール 11 ホール 12 ホール 13 ホール 14 ホール 16 ホール は、オプションサイズです。 ご使用の際にはお問い合わせください。

コンプレッションプレート 5mm／大腿骨遠位プレート用スクリュー 608230S 608235S 608240S 608245S 608250S 608255S 608260S 608265S 608270S 608275S 608280S 608285S 608290S 608295S 661928S 661930S 661932S 661934S 661936S 661938S 661940S 661308S 661310S 661312S 661314S 661316S 661318S 661320S 661714S 661716S 661718S 661720S 661722S 661724S 661726S 661728S 661730S 661732S 661734S 661736S 661738S 661740S 661742S 661744S 661746S 661748S 661750S 661755S 661760S 661765S 661770S 661775S 661780S 661785S 661790S 661795S 661114S 661116S 661118S 661120S 661122S 661124S 661126S 661128S 661130S 661132S 661134S 661136S 661138S 661140S 661142S 661144S 661146S 661148S 661150S 661155S 661160S 661165S 661170S 661175S 661180S 661185S 661190S 661195S

アクソス スクリュー（滅菌）

医療機器承認番号　　　 販売名 22500BZX00444000　　　AxSOS Ti Femur ロッキングプレートシステム 全長 全長 全長 全長 アクソスロッキング スクリュー 径 5.0mm （T20トルクス） アクソス皮質骨 スクリュー 径 4.5mm （T20トルクス） アクソス海面骨 スクリュー 径 6.0mm （T20トルクス） アクソス皮質骨 スクリュー シャフト付き 径 4.5mm アクソス ペリプロスセティック ロッキングスクリュー 径5.0mm（T20トルクス） 14mm 16mm 18mm 20mm 22mm 24mm 26mm 28mm 30mm 32mm 34mm 36mm 38mm 40mm 42mm 44mm 46mm 48mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm 30mm 35mm 40mm 45mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm 28mm 30mm 32mm 34mm 36mm 38mm 40mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm は、オプションサイズです。 ご使用の際にはお問い合わせください。

14mm 16mm 18mm 20mm 22mm 24mm 26mm 28mm 30mm 32mm 34mm 36mm 38mm 40mm 42mm 44mm 46mm 48mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm コンプレッションプレート 4mm／上腕骨近位プレート／脛骨近位プレート／脛骨遠位プレート用スクリュー 607314S 607316S 607318S 607320S 607322S 607324S 607326S 607328S 607330S 607332S 607334S 607336S 607338S 607340S 607342S 607344S 607346S 607348S 607350S 607355S 607360S 607365S 607370S 607375S 607380S 607385S 607390S 607395S 661414S 661416S 661418S 661420S 661422S 661424S 661426S 661428S 661430S 661432S 661434S 661436S 661438S 661440S 661442S 661444S 661446S 661448S 661450S 661455S 661460S 661465S 661470S 661475S 661480S 661485S 661490S 661495S 661014S 661016S 661018S 661020S 661022S 661024S 661026S 661028S 661030S 661032S 661034S 661036S 661038S 661040S 661042S 661044S 661046S 661048S 661050S 661055S 661060S 661065S 661070S 661075S 661080S 661085S 661090S 661095S 661624S 661626S 661628S 661630S 661632S 661634S 661636S 661638S 661640S

アクソス スクリュー（滅菌）

医療機器承認番号　　　 販売名 22500BZX00443000　　　AxSOS Ti Tibia ロッキングプレートシステム 全長 全長 アクソスロッキング スクリュー 径 4.0mm （T15トルクス） アクソス皮質骨 スクリュー シャフト付き 径 3.5mm アクソス皮質骨 スクリュー 径 3.5mm （T15トルクス） アクソス海面骨 スクリュー 径 4.0mm （T15トルクス） 24mm 26mm 28mm 30mm 32mm 34mm 36mm 38mm 40mm

AxSOS 3Ti

locking plate system

は、オプションサイズです。 ご使用の際にはお問い合わせください。

Literature Number: IF1-75 YN/MI 3m 08/18 Copyright © 2018 Stryker Printed in Japan
