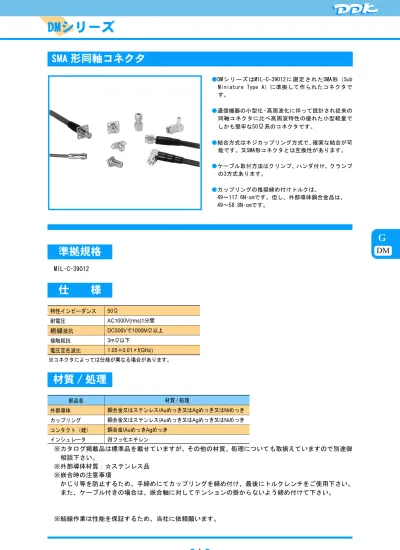

●DM シ リ ー ズ はMIL-C-39012 に 規 定 さ れ たSMA 形（Sub Miniature Type A）に準拠して作られたコネクタで す。 ●通信機器の小型化・高周波化に伴って設計され従来の 同軸コネクタに比べ高周波特性の優れた小型軽量で しかも堅牢な50

Ω

系のコネクタです。 ●結合方式はネジカップリング方式で、確実な結合が可 能です。又SMA形コネクタとは互換性があります。 ●ケーブル取付方法はクリンプ、ハンダ付け、クランプ の3方式あります。 ●カップリングの推奨締め付けトルクは、 　49～117.6N･cmです。但し、外部導体銅合金品は、 　49～58.8N･cmです。

MIL-C-39012

※コネクタによっては仕様が異なる場合があります。

※カタログ掲載品は標準品を載せていますが、その他の材質、処理についても取揃えていますので別途御

相談下さい。

※外部導体材質：☆ステンレス品

※嵌合時の注意事項

　かじり等を防止するため、手締めにてカップリングを締め付け、最後にトルクレンチをご使用下さい。

　また、ケーブル付きの場合は、嵌合軸に対してテンションの掛からないよう締め付けて下さい。

SMA 形同軸コネクタ

準拠規格

仕　　様

特性インピーダンス 50Ω 耐電圧 AC1000V(rms)1分間

絶縁

抵抗 DC500Vで1000MΩ以上 接触抵抗 3mΩ以下 電圧定在波比 1.05＋0.01×f(GHz)

材質 / 処理

部品名 材質/ 処理 外部導体 銅合金又はステンレス/Auめっき又はAgめっき又はNiめっき カップリング 銅合金又はステンレス/Auめっき又はAgめっき又はNiめっき コンタクト（雌） 銅合金/AuめっきAgめっき インシュレータ 四フッ化エチレン

Ｇ

DM

■プラグ

クランプタイプ

品 　名 使用ケーブル (L) 処　理 外部導体 中心コンタクト カップリング DM-SP-55AU RG-55A/U 25.4 Ag Ag Ag DM-SP-55AU-D1 RG-55A/U 25.4 Ni Ag Ni DM-SP-142BU RG-142B/U 25.5 Ag Ag Ag

クリンプタイプ

品 　名 使用ケーブル φA (L) 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-P-1.5D2V-CR-BS 1.5D-2V 5.5 17.5 Ni Au Ni CR-H-1100 DM-SP-1.5D2US-CR1 1.5D-2U•S 4.8 19.3 Ni Au Ni CR-H-1156 DM-SP-1.5DHQS-CR1 1.5D-HQ•SUPER 4.8 19.3 Ni Au Ni CR-H-1156 DM-P-1.5DQEW 1.5D-QEW 4.8 19.0 Ni Au Ni CR-H-1156 DM-SP-2DFBV-CR1 2D-FBV 5.5 19.0 不導体 化処理 Au 不導体 化処理 CR-H-14451 2.4D-XFV-A DM-SP-55AU-CR1 RG-55A/U 6.2 24.2 Au Au Au CR-H-1105 DM-P-58U-CR-BS RG-58A/U 6.25 24.4 Au Au Au CR-H-1105 品 　名 使用ケーブル 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-SP-2DLFV-CR1 2D-LFV-S Ni Au Ni CR-H-13982 品 　名 使用ケーブル φA (L) 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-SP-2.5DV-CR1 2.5D-2V 5.9 19.2 Ni Au Ni CR-H-1163 2.5D-QEV DM-SP-2.5DVS-CR1 2.5D-2VS 5.9 19.2 Ni Au Ni CR-H-1163 2.5DS-QEHV(TA) DM-SP-2.5DHQS-CR1 2.5D-HQ•SUPER 5.9 18.8 不導体 化処理 Au 不導体 化処理 CR-H-1163 2.6D-XFV-A DM-SP-2.5DHQS-CR1-D1 Ni Au Ni CR-H-1163 DM-SP-2.5DW-CR1 2.5D-2W 5.9 18.8 Au 不導体 化処理 CR-H-1163 DM-P-3DW-CR 3D-2W 7.6 24.2 Au Au Au CR-H-18923 DM-SP-3.5DQEFA-CR1 3.5D-QEFA 7.0 21.4 Ni Au 不導体 化処理 CR-H-16776 (L) φ11 (L) φA φ8.2 φ6.2 13 (24.3) (L) φA ☆ ☆ ☆ ☆

Ｇ

DM

■プラグ

クリンプタイプ

品 　名 使用ケーブル φA (L) 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-SP-3DLFV-CR1 3D-LFV 7.0 21.6 Ni Au Ni CR-H-16776 3D-SQFB DM-SP-3.5DFE-CR1 3.5D-FE 7.1 22.6 Ni Au Ni CR-H-14451 品 　名 使用ケーブル 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-SP-188AU-CR RG-188A/U Ni Au Ni CR-H-1100 DM-SP-188AU-CR-D1 RG-188A/U Ag Ag Ag CR-H-1100 (L) φA (17.8) φ5.5

Ｇ

DM

■プラグ

セミリジット、セミフレキ用

品 　名 使用ケーブル φA (L) 処　理 外部導体 中心コンタクト カップリング DM-SP-FCCAV4-SO FCCAVG4 4.0 11.4 Au Au Ni DM-P-85-SO-BS UT-85 3.1 11.7 Ni Au Ni FCCAVG1 DM-P-85-SO-BS-CAuNi UT-85 3.1 11.7 Au Au Ni FCCAVG1 DM-P-85-SO-BS-1 UT-85 3.1 11.7 Au Au Au FCCAVG1 DM-P-85-SO-BS-2 UT-85 3.5 13.7 Ni Au Ni FCCAVG1 品 　名 使用ケーブル 処　理 外部導体 中心コンタクト カップリング DM-SP-141-SO-2-D1 UF141A Ag ケーブルの 中心導体を コンタクト として使用 Ag FCCAVGO DM-SP-141-SO-2-D3 UT-141A Ag Ni FCCAVGO FCCAVGO-4.6 品 　名 使用ケーブル (L) 処　理 外部導体 中心コンタクト カップリング DM-P-141-SO-D1 UT-141A 8.7 Au ケーブルの 中心導体を コンタクト として使用 Ni FCCAVGO DM-P-141-SO-D2 UT-141A 8.7 Au 不導体化処理 FCCAVGO DM-P-141-SO-D4 UT-141A 8.7 Ag Ag FCCAVGO DM-P-141-SO-D5 UT-141A 8.35 Au Au FCCAVGO DM-P-141-SO-D6 UT-141A 8.7 Au 不導体化処理 FCCAVGO DM-P-141-SO-D7 UT-141A 8.7 Ni Ni FCCAVGO DM-P-141-SO-D8 UT-141A 8.7 Ag Ni FCCAVGO

コルゲート用

品 　名 使用ケーブル (L) 処　理 外部導体 中心コンタクト カップリング DM-SP-FSJ1-SO FSJ1-50A 34.5 Ag Ag Ni DM-SP-FSJ1-SO-D1 FSJ1-50A 34.5 Ag Ag 不導体化処理 (L) φA (14.2) (9.24) (L) φ9.24 (L) φ13.8 ☆ ☆ ☆

Ｇ

DM

■ライトアングルプラグ

クランプタイプ

品 　名 使用ケーブル 処　理 外部導体 中心コンタクト カップリング DM-LP-55AU RG-55A/U Ag Ag Ag

クリンプタイプ

品 　名 使用ケーブル (L1) (L2) 処　理 クリンプ工具 外部導体 中心コンタクト カップリング DM-LP-1.5DW-CR1 1.5D-QEV 17.5 16.1 Ni Au Ni CR-H-1156 DM-LP-2DFBV-CR1 2D-FBV 16.8 16.5 Ni Au 不導体 化処理 CR-H-K0012-01 2.4D-XFV-A DM-LP-2.5DVS-CR1 2.5D-2VS 17.8 17.0 Ni Au Ni CR-H-1163 DM-LP-2.5DHQS-CR1 2.5D-HQ•SUPER 17.8 17.0 Ni Au Ni CR-H-1163 DM-LP-3D2W-CR1 3D-2W 18.8 21.2 Ni Au Ni CR-H-18923 DM-LP-55AU-CR1 RG-55A/U 18.0 19.7 Ni Au Ni CR-H-1105

セミリジット、セミフレキ用

品 　名 使用ケーブル (L1) (L2) 処　理 外部導体 中心コンタクト カップリング DM-LP-85-SO-4 UT-85 18.0 11.0 Ni Au Ni FCCAVG1 DM-LP-141-SO-4 UT-141A 19.0 11.4 Ag Ag Ag FCCAVGO DM-LP-141-SO-4-D1 UT-141A 19.0 11.4 Ni Au Ni FCCAVGO DM-LP-141-SO-4-D2 UT-141A 19.0 11.4 Ag Ag Ni FCCAVGO DM-LP-141-SO-4-D3 UT-141A 19.0 11.4 Au Au Au FCCAVGO (19.5) (25) (L2) (L1) (L2) (L1) ☆

Ｇ

DM

■ジャック

クリンプタイプ

品 　名 使用ケーブル L φA 処　理 クリンプ工具 外部導体 中心コンタクト DM-SJ-3DFXL-CR1 3D-FXL 22.3 7.1 Ni Au CR-H-14451 3D-QFB DM-SJ-3.5DQEFE-CR1 NH-3.5D-QEFE 22.4 7.1 Ni Au CR-H-14451 DM-SJ-55AU-CR1 RG-55A/U 23.1 6.2 Au Au CR-H-1105 品 　名 使用ケーブル L φA 処　理 クリンプ工具 外部導体 中心コンタクト DM-SJ-0.8DV-CR 0.8D-QEV 14.5 3.5 Ni Au CR-H-13510 DM-SJ-1.5D2US-CR1 1.5D-2U•S 18.3 4.8 Ni Au CR-H-1156

セミリジット、セミフレキ用

品 　名 使用ケーブル φA L 処　理 外部導体 中心コンタクト DM-SJ-141-SO-1 UT-141A 6.4 13.3 Ag Ag FCCAVGO DM-SJ-85-SO UT-85 4.0 12.5 Ni Ag FCCAVG1 L φA L φA L φA ９

Ｇ

DM

■パネルジャック

クリンプタイプ

品 　名 使用ケーブル φA L 処　理 クリンプ工具 外部導体 中心コンタクト DM-PJ-2.5DHQS-CR1 2.5D-HQ•SUPER 5.9 20.0 Ni Au CR-H-1163

セミリジット、セミフレキ用

品 　名 使用ケーブル φA L 処　理 外部導体 中心コンタクト DM-PJ-141-SO UT-141A 4.7 12.7 Au Au FCCAVGO DM-PJ-141-SO-D1 UT-141A 4.7 12.7 Ni Au FCCAVGO DM-PJ-141-SO-D2 UT-141A 4.7 12.7 Au Au FCCAVGO DM-PJ-141-SO-D3 UT-141A 4.7 12.7 Ni Au FCCAVGO DM-PJ-141-SO-D4 UT-141A 4.7 12.7 Ag Ag FCCAVGO DM-PJ-85-SO-D1 UT-85 3.1 11.4 Au Au FCCAVG1 DM-PJ-85-SO-D2 UT-85 3.4 12.7 Au Au FCCAVG1 DM-PJ-85-SO-D3 UT-85 3.4 12.7 Ni Au FCCAVG2 1.65 L φA φ6.5+0.1_-0 4-φ2.75+0.1_-0 8.64± 0.05 8.64 ± 0.05

取付参考寸法

9.5 φ6.5+0.1_-0 4-φ2.75+0.1_-0 8.64± 0.05 8.64 ± 0.05

取付参考寸法

1.7 L φA 9.55 ☆ ☆ ☆ ☆

Ｇ

DM

■バルクヘッドジャック

クランプタイプ

品 　名 使用ケーブル 処　理 クリンプ工具 外部導体 中心コンタクト DM-BJ-2.4DXFV-CR1 2.4D-XFV-A 不導体化処理 Au CR-H-K0012-01

セミリジット、セミフレキ用

品 　名 使用ケーブル 処　理 外部導体 中心コンタクト DM-BJ-FCCAV4-SO FCCAVG4 Au Au 品 　名 使用ケーブル 処　理 外部導体 中心コンタクト DM-BJ-141-SO UT-141A Au Au FCCAVGO 11.2 (20.5) φ9.5 1.3 1 15.2 φ9.5 11.2 11.2 (12.2) φ9.5 1 ☆

Ｇ

DM

■レセプタクル

品 　名 A B L 処　理 外部導体 中心コンタクト DM-SR-18 4.0 1.5 15.0 Ag Ag DM-SR-20 7.0 1.0 16.5 Ag Ag DM-SR-27 6.0 1.0 15.5 Ag Ag 品 　名 A L 処　理 外部導体 中心コンタクト DM-SR-23 5.1 14.6 Ag Ag DM-SR-28 6.0 15.5 Ag Ag DM-SR-31 3.0 12.5 Ag Ag 品 　名 A B L 処　理 外部導体 中心コンタクト DM-SR-1 2.0 4.0 15.5 不導体化処理 Au DM-SR-15 4.0 8.7 22.2 Ag Ag DM-SR-24 5.0 6.5 21.0 Ag Ag DM-SR-30 4.0 6.5 20.0 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-SR-19 Ag Ag 8.64 4-φ2.7 L 8.64 A □ 12.7 φ4.11 φ1.27 _1.65 9.5 B 8.64 4-φ2.7 L 8.64 A □ 12.7 φ1.27 1.65 9.5 8.64 4-φ2.7 L 8.64 A □ 12.7 φ4.11 φ1.27 1.65 9.5 B 8.64 4-φ2.7 19.9 8.64 1.7 □ 12.7 φ4.11 0.62 1.65 9.5 8.7 ☆

Ｇ

DM

■レセプタクル

品 　名 処　理 外部導体 中心コンタクト DM-SR2-18 Ag Ag 品 　名 A L 処　理 外部導体 中心コンタクト DM-SR2-1 5.1 14.6 Ag Ag DM-SR2-1-D1 5.1 14.6 Au Au DM-SR2-22 3.1 12.6 Ag Ag 品 　名 A B L 処　理 外部導体 中心コンタクト DM-SR2-4 2.5 5.0 17.0 Ni Au DM-SR2-8 4.0 5.5 19.0 Ni Au DM-SR2-8-D1 4.0 5.5 19.0 Au Au DM-SR2-9 1.5 4.0 15.0 Ag Ag DM-SR2-15 1.5 3.2 14.2 Ni Au 品 　名 A B L 処　理 外部導体 中心コンタクト DM-SR2-10 6.9 2.9 16.4 Ag Ag DM-SR2-11 4.4 2.9 13.9 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-SR2-16 Ni Au 12.2 2-φ2.75 15.5 5.8 1 φ4.11 φ1.27 1.65 9.5 6 φ 16_.8 12.2 2-φ2.6 × 0.45 L 5.8 φ1 .27 1.65 9.5 φ 16_.8 A 12.2 2-φ2.75 L 5.8 A φ4.11 φ1.27 1.65 9.5 φ 16 .8 9.5 B 12.2 2-φ2.7 6.7 φ4.11 φ1.27 1.65 9.5 L A B φ17 12.2 2-φ2.7 6.7 φ4.11 φ1.27 1.65 9.5 φ17 5 16.5 φ0.8 2

Ｇ

DM

■ライトアングルレセプタクル

品 　名 A B L 処　理 外部導体 中心コンタクト DM-LR-7 6.0 2.0 20.5 Ag Ag DM-LR-8 4.0 6.5 23.0 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-LR2 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-LR2-2 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-LR2-5 Ag Ag 品 　名 処　理 外部導体 中心コンタクト DM-LR-PC Ni Au 15.7 4-φ2.7 8.64 φ4.11 φ1.27 1.65 12.5 L A 8.64 _□12.7 B 15.7 2-φ2.7 17 φ4.11 φ1.27 1.65 12.5 4.4 6.7 16.9 2.9 12.2 19.15 2-M2.6 6.6 11.2 φ1. 27 1.7 9.5 4.1 12.2 16.9 φ 15 .9 15.7 2-M2.6 11.2 φ1.27 1.7 9.5 4.1 6.6 16.9 12.2 φ15.9 3.5 11.5 10 □ 6 5 13.5 φ1.2 4- □ 0.92 5-φ1.6± 0.05 2.54 ± 0.05

取付参考寸法

2.54± 0.05
