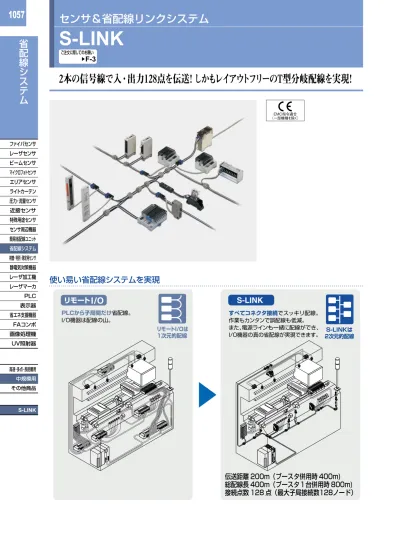

センサ＆省配線リンクシステム S-LINK

S-LINK

2本の信号線で入・出力128点を伝送！ しかもレイアウトフリーのT型分岐配線を実現！

EMC指令適合

（一部機種を除く）

使い易い省配線システムを実現

伝送距離 200m（ブースタ併用時 400m) 総配線長 400m（ブースタ１台併用時 800m) 接続点数 128 点（最大子局接続数１２８ノード）

ご注文に際してのお願い_▲

F-3

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

簡単・確実接続

各種圧接コネクタを用意。 S-LINK 入・出力機器の幹線への接続や、センサなど接続機器の S-LINK 入・出力 機器への接続が圧接コネクタでワンタッチで行なえます。追加したい場所に即座に接続でき、メンテナンス も容易です。

高い耐ノイズ性

高い伝送電圧（24V）と広いクロック幅（35μs）によ る信号伝送でインパルスノイズの影響を受けにくく、

符号誤りを起こしません。

この高い耐ノイズ性により、従来、高価な光通信リ モートI/Oを使用していた現場でも使用できます。

技術者の設計負担や、現場の配線作業を軽減

省施工の圧接コネクタを使用し、どこからでもT型分岐させることが可能で す。また、渡り配線（バス配線）や多分岐配線（スタ－配線）も行なうことがで きます。

異常 S-LINK 入・出力機器を特定

例えば、幹線が断線し、認識できない S-LINK 入・

出力機器が発生した場合でも、認識できなかった S-LINK 入・出力機器のアドレスを特定し表示します ので、装置の復旧時間を大幅に短縮します。

アドレス表示部

支線の幹線への接続およびS-LINK入・出力機器の幹線への接続 接続機器のS-LINK入・出力機器への接続

接続機器の延長

SL-CP2（0.3mm²） SL-CP3（0.5mm²） SL-JK（ケーブル末端用）

SL-JK1（T 型分岐用）

※（  ）内は対応する導体断面積 SL-J1A

また、圧接の確実性を高めるため、専用圧接ペンチ を用意しましたので誰でも簡単に圧接作業が行なえ ます。

専用圧接ペンチ

76543210

SL-CP1（0.08〜0.2mm²） SL-CP2（0.3mm²） SL-CP3（0.5mm²）

SL-CJ1（0.08〜0.2mm²） SL-CJ2（0.3mm²）

SL-T8J

SL-BMJ

※（  ）内は対応する導体断面積

1 2

3 4 5

6 7

8

42

3

4

SL-CP12（0.08〜0.2mm²） SL-CP22（0.3mm²） SL-CJ12（0.08〜0.2mm²） SL-CJ22（0.3mm²）

4ピン 2ピン

SL-CP1（0.08〜0.2mm²） SL-CP2（0.3mm²） SL-CP3（0.5mm²）

SL-CJ1（0.08〜0.2mm²） SL-CJ2（0.3mm²） SL-JK（0.5mm²）

※（  ）内は対応する導体断面積 T型分岐

バス配線 スター配線

T型分岐

レイアウトフリー

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

センサ・アクチュエータを幹線へ直結可能

伝送ラインへの直結ができる各種直結型センサを用 意。

各パートナーメーカからも、 S-LINK に直結できるマ ニホールド電磁弁などが発売されています。

さらなる省配線・省施工が実現できます。

幹線・支線の途中で着脱が可能

コンベヤや大型の装置の場合、工場で数メートル程度の長さでユニット化し分割してから輸送します。そして 現地で組み立て、その後配線を行ないます。 S-LINK は、幹線・支線の途中で市販のコネクタや端子台により 簡単に分割することができますので、分割した装置を輸送前に配線し、現地では各ユニット同士を連結するだ けで組立作業は完了します。

また、装置の組み立て時、 S-LINK はPLCと切り離した状態でも動作しますので、ソフトウェア（PLCのプログ ラム）とハードウェア（機械の組み立て、入・出力のチェック）が並行して作業でき、大幅な納期短縮が可能です。

さらにハンディモニタを使用することにより、分割された装置ごとに入・出力機器のチェックが行なえますので、

協力会社がチェックして納入ということも可能となり、トータル的な納期の大幅短縮と責任分担が行なえます。

また、プログラム無しでチェックが可能なため、異常時にはPLC側の異常か、 S-LINK 側の異常かも即座にわ かります。

S-LINK直結型 ピッキングセンサ

SL-N15

S-LINK直結型 ビームセンサ SL-Aシリーズ

パートナーメーカ商品

CKD（株）製

マニホールド電磁弁 矢崎化工（株）製 部品指示ランプ

（株）コガネイ製

マニホールド電磁弁 SMC（株）製 マニホールド電磁弁

装置の分割が可能

装置ごとのチェックが可能

装置4

装置2 装置3

装置1

S-LINK 入・出力機器 S-LINK

コントローラ

市販コネクタ

ハンディモニタ SL-HM1 入・出力

チェックも楽々

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

上位ネットワークへの接続が可能

世界の主要なオープンネットワークに接続可能ですから、長距離・多点伝送のネットワークが構築可能。ネット ワークの大幅なスケールアップを実現できます。また、接続機器の大多数を占めるセンサ、スイッチなどの分 散化したビット単位のI/O機器を S-LINK で配線することにより、効率的な省配線を実現できます。海外へ各 フィールドバスネットワークで構築した装置を輸出する場合、 S-LINK システムはそのままで S-LINK ゲートウェ イコントローラを取り換えるだけで、異なるネットワークに即座に対応できます。

トータルコストダウンと大幅な工期短縮が可能

S-LINK の導入により、加工費用が1/5に削減。

部材費用を含めた総費用でも、大幅なコストダウン を実現できます。

また、工数の削減により、大幅な工期短縮ができま すので、厳しい納期にも対応できます。

S-LINK は

● ハードのみの構成により、設計がラク

● 圧接コネクタ接続により、施工時間短縮

● レイアウトの変更もカンタン

● 分割された装置単位でのデバックが可能

● 分割された装置の接続は市販のコネクタで簡単接続

副資材を削減

ケーブルラック・ケーブルダクト、中継端子台、そし てケーブルなどの副資材を大幅削減できます。

また、ケーブルの切りクズなどのゴミの大幅削減に も貢献します。

省スペース

中継端子台やケーブルの大幅削減により、省スペー ス化を実現し、制御盤や機械の小型化に貢献します。

今まで使えなかったスペースの有効利用が図れま す。

制御盤の 小型化

CC-Link対応 S-LINKゲートウェイ コントローラ

SEND SET ADDRESS OFF CHK. B0 B1 0 ̃ 31 32̃ 63 64̃ 95 96̃ 127 OFF OUT ON RUN

IN STAT.

SYS.

ADD.

ER1 ER3 BK

TE 1 0 32 16 8 4 2 1 BU SHI.

WH RD ER4

OFF ON ID

S-LINK GATEWAY CONTROLLER S L- GU 1- D N8Q05

JAPA N B 24 0 D G A 24 0

24 0 G

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

自 動 倉 庫

省配線システムといっても物流ラインでは 長距離で使用でき、かつ信頼性が高くなけ れば使い物になりません。

その点S-LINKは、総配線長が通常400m、

ブースタ併用時は800mで使用でき、信頼 性を損なわずにT型分岐で入・出力機器を任 意の場所に簡単に接続できます。

T型分岐はレイアウト設計も簡単にでき、省 配線、省施工のみならず設計時間の短縮に も貢献します。

また、市販のコネクタや端子台で幹線・支線 の途中で分割することが可能ですから、コ ンベヤの立ち上げ時間の大幅短縮が可能で す。

分散設置

センサ センサ

センサ センサ

パソコン

駐 車 場

1234 1234

1234 1234 1234

5678

1234 5678 1234

1234

1234 1234

表示盤（アンドン）制御

広 範 囲 で の 配 線 が 必 要 な 駐 車 場 管 理システムには、

S-LINKがベストマッチ。

線材、工数ともに大幅削減を実現します。

車の製造ラインには、各ラインそれぞれに生産台数や、異 常などを表示する表示装置が設置されています。

各表示装置は、さまざまな内容を表示させるため、配線数 が膨大なものとなります。また、広い工場内を配線するた め、ケーブル使用量も膨大となり、省配線システムの使用 が非常に効果的となります。

S-LINKを使用すれば、表示装置までの配線もフラットケー ブル1本で済み、表示装置内の配線もスッキリ収まり、大 幅なケーブル資材削減と工数削減が可能となります。

簡単圧接

省配線システム 用途例

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

集中設置

自動組立機 ターンテーブル

ハ ン ド ラ ピッキング

多数の入・出力機器が混在する組み付けラインにおいて も、省配線システムは大いに注目されています。

また、生産性を上げるためにも、これらに使用する省配線 システムは、信頼性とトラブルをいかに回避できるかがカ ギになります。

S-LINKは、ループ配線を行なえば、1箇所だけの断線で

あればシステムダウンを防げます。また、断線したユニット をコントローラに表示します。さらに信号伝送ラインが短 絡したり、過電流が流れたときは、信号伝送を停止し、シ ステムを保護します。

S-LINKは、このような自動組立機に最適な省配線システ

ムです。

回転する盤（ターンテーブル）上に設置された入・出力機器 の配線は、非常に大変でした。配線本数と同じ端子数をも つスリップリングを使用しなければならないからです。

そのため、大型のスリップリングを使用したり、I/O点数を 削減するなどの苦労がありました。

S-LINKなら、4極のスリップリングで最大128点のI/Oを 接続することができます。スリップリングも小型で済み、

I/O点数の心配をする必要もありません。

ICの試験装置「ハンドラ」には、数多くのセンサが使われて います。これらの配線をいかに省配線するか、またコンパ クトに収めるかが、コストダウンや小型化のポイントになり ます。

S-LINKは、省配線・省スペースを実現しますので、そのよ うな内容を一挙に解決しました。

ピッキングシステムは、物を取り出したことを確認するため の小型ピッキングセンサを大量に使用します。

入力点数は箱の数だけ必要ですし、作業指示灯を使用す る場合は、同数の出力点数が必要です。

点数的にもスペース的にも省配線できるS-LINKが絶大な 効果をもたらします。また、箱の追加も簡単に行なえます。

用途例 省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

（株）ジェイテクト コントローラ THU-5291

横河電機（株）

FA-M3対応 SL-FAM3 三菱電機（株）

MELSEC-Qシリーズ対応 SL-MEL-Q

FP0 S-LINK コントロールユニット FP0-SL1

FP2SH S-LINKユニット FP2-SL2 FP∑

S-LINKユニット FPG-SL

オープンネットワーク

システム構成

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

e-CON対応8チャンネルコネクタ入・出力ユニット SL-T8E（-PN）、SL-TP8E（-PN）

システム構成 省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

その他の S-LINK 機器

ハンディモニタ SL-HM1 入・出力モジュール

SL-M□、SL-M□F 入力 8 点、16 点 出力 8 点、16 点 入・出力各 4 点

コネクタ・ケーブル類

1 2 2

1 SL-CH1

I／O SIDE

IN/OUT SEND

ADDRESS 32 16 8 4 2 1 64 OFF X SUNX

SL-CH1 I／O SIDE IN/OUT SEND

ADDRESS 32 16 8 4 2 1 64 X SUNXOFF 4 3 2 1

4 3 2 1

【幹線終端用】

【 】

SL-J1A【４芯フラットケーブル同士をＴ型分岐】

SL-CH□（-PN） SL-T8J（-PN） SL-TP8J（-PN）

SL-T16C1（-PN） SL-TP16C1（-PN）

SL-TPR4

SL-TPR8 SL-T8PW

SL-T8J（-PN） SL-TP8J（-PN）

SL-TPR4 SL-TPR8

SL-T8J（-PN）

SL-TP8J（-PN） SL-TPR4 SL-TPR8 MILコネクタ

SL-CP1、SL-CP2またはSL-CP3 SL-T8J（-PN） SL-TP8J（-PN） SL-T8J（-PN）/TP8J（-PN）に 入・出力機器を接続

【SL-BMJに入力機器を接続】

SL-CJ1またはSL-CJ2

SL-BMJ

SL-JK1

SL-A□ SL-BM

SL-BMJ

SL-N15 SL-CP2 または

SL-CP3

【フラットケーブル延長】 SL-J3A

SL-A□

SL-CH2□（-PN）

【SL-CH2□（-PN）に入･出力機器を接続】

SL-JK

SL-CP1、SL-CP2またはSL-CP3 SL-JK1 SL-CP1、SL-CP2 またはSL-CP3

【ケーブル延長】

SL-CP2

SL-JK 幹線・支線のケーブル終端に0.3mm²のキャブタイヤケーブル付のS-LINK 入・出力機器またはフラットケーブル付のS-LINK入・出力機器を接続 SL-CP2 または

SL-CP3

SL-A□ SL-BM

SL-BMJ

SL-N15

SL-JE

SL-TB□（-PN） SL-TBP□（-PN） SL-TBP□-TY

【幹線終端用】

（キャブタイヤケーブル使用時）

SL-JE-RC

【2線式機器のケーブル延長】

SL-CJ1□ SL-CP1□

2線式機器

S-LINK入力ユニットへ SL-CJ2

】

【

SL-CP1、SL-CP2またはSL-CP3 SL-T8PWに透過型ビームセンサの 投光器またはS-LINK入・出力機器を接続

【 】

SL-RCM100 SL-RCM200

【専用4芯フラットケーブル 】

【

】

のS-LINK入・出力機器またはフラットケーブル付のS-LINK入・

出力機器をT型分岐

SL-PK01

SL-PK01

システム構成

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・長距離用 中規模用 その他商品

S-LINK

種類と価格

品　名 形　状（注1） 型 式 名

〈ご注文品番〉 内　容 標準価格

〈税別〉

S-LINK

コントローラ SL-CU1A

送信側と受信側とが正しく信号を授受できるようにし、システム全体に 同期信号を供給します。

また、信号伝送ラインを常時監視し、断線などの異常が発生した場合 は、異常箇所を特定してエラーアドレスを表示します。

17,000円

FP∑ S-LINK ユニット

FPG-SL

〈AFPG780〉 FP∑シリーズに直結してS-LINKシステムを制御します。 60,000円

FP0S-LINK コントロール ユニット

FP0-SL1

〈AFP02700〉 FP0シリーズに直結してS-LINKシステムを制御します。 62,000円

FP2SH S-LINK ユニット

FP2-SL2

〈AFP2780〉 FP2SHシリーズに直結してS-LINKシステムを制御します。 65,000円

三菱電機（株）

バス直結型PLC用 S-LINK コントローラ

SL-MEL-Q

三菱電機（株）製PLC（プログラマブル・ロジック・コントローラ）

MELSEC-Qシリーズのベースユニットに直結できます。

S-LINKコントローラとPLC用入力コネクタおよびPLC用出力コネク タの機能を盛り込んでいますので、これらは必要ありません。

また、PLCの入力用モジュールおよび出力用モジュールも必要あり ません。

98,000円

横河電機（株）

PLC用バス直結型 S-LINK コントローラ

SL-FAM3

横河電機（株）製PLC（プログラマブル・ロジック・コントローラ）FA-M3 シリーズのバスラインに直結できます。

S-LINKコントローラとPLC用入力コネクタおよびPLC用出力コネク タの機能を盛り込んでいますので、これらは必要ありません。

また、PLCの入力用モジュールおよび出力用モジュールも必要あり ません。

98,000円

PC/AT用 S-LINK

コントロールボード SL-PCAT

PC/ATシリーズおよびその互換機の拡張スロット（ISAバス）に差し込 み、S-LINKシステムを制御します。

S-LINKコントローラとPLC用入力コネクタおよびPLC用出力コネク タの機能を盛り込んでいますので、これらは必要ありません。

88,000円

PC/104バス用 S-LINK

コントロールボード SL-PC104

PC/104バス対応パソコンボードやパネルコンピュータなどのPC/104 バスラインに直結（スタック）してS-LINKシステムを制御します。

S-LINKコントローラとPLC用入力コネクタおよびPLC用出力コネク タの機能を盛り込んでいますので、これらは必要ありません。

68,000円

S-LINK コントロールユニット

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

CEマ－キングに適合させる場合、電源供給について以下の2点にご注意ください。

• 主電源からS-LINKコントロールユニット間のケーブル長を10m未満としてください。

• S-LINKコントロールユニットからS-LINK入・出力機器に10m以上のケーブルで電源を供給する場合は、S-LINK入・出力機器から10m未満の位置で、

24V-0V間にサージアブソーバを追加してください。もしくは、S-LINK入・出力機器から10m未満の位置にローカル電源を使用してください。

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ エリアセンサ ライトカーテン 圧力・流量 センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線 ユニット 省配線システム 検査・判別・

測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

オープンネットワーク対応品

品　名 形　状（注1） 型 式 名 内　容 標準価格

〈税別〉

CC-Link対応 S-LINK ゲートウェイ コントローラ

SL-GU1-C 三菱電機（株）が提唱しているオープンネットワークCC-Linkに対応する

S-LINKゲートウェイコントローラです。 60,000円

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

CEマ－キングに適合させる場合、電源供給について以下の2点にご注意ください。

• 主電源からS-LINKコントロールユニット間のケーブル長を10m未満としてください。

• S-LINKコントロールユニットからS-LINK入・出力機器に10m以上のケーブルで電源を供給する場合は、S-LINK入・出力機器から10m未満の位置で、

24V-0V間にサージアブソーバを追加してください。もしくは、S-LINK入・出力機器から10m未満の位置にローカル電源を使用してください。

種類と価格

PLC周辺ユニット

品　名 形　状（注1） 型 式 名

内　容 標準価格

入力用 出力用 〈税別〉

PLCバラ線 変換用入・出力 ユニット

ＮＰＮタイプ

バラ線ケーブル

PLCバラ線変換用 入・出力ユニット

PLC PLC

SL-S SL-P

端子台式PLCとS-LINKシステムを接続する PLCバラ線変換用ユニットです。

PLCとS-LINKコントローラ間の信号伝送を 行ないます。

シリアル→パラレル、パラレル→シリアル変換 機能を内蔵したコネクタです。

入・出力点数：32点/個

端子台式PLCとの接続は、別売のバラ線 ケーブルで行なえます。

各17,000円

ＰＮＰタイプ SL-SP SL-PP

バラ線ケーブル ◎SL-L2000F 長さ2m PLCバラ線変換用入・出力ユニッ

トと端子台式PLCを接続する片側

MILコネクタ付のケーブルです。 8,000円

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

但し、PLCバラ線変換用入・出力ユニットがCEマーキング（EMC指令）に適合するには、コネクタリンクケーブルにSL-F70、SL-F150またはSL-F250、コントロー ルケーブルにSL-C2000F、バラ線ケーブルにSL-L2000Fを使用する必要がありますのでご注意ください。

（注2）： PLC出力モジュールの出力回路が耐ノイズ対策などによる容量成分を含んだ出力回路の場合、PLCバラ線変換用出力ユニットSL-P、SL-PPが正常に信号 を取り込めない場合があるため、出力回路の容量が0.01μF以下の出力モジュールをご使用ください。

（注3）： PLCバラ線変換用出力ユニットSL-P、SL-PPは、入力インピーダンスが高く時分割入力方式であるため、出力が負荷電流0.1mAでも動作する出力モジュール をご使用ください。

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ センサエリア カーテンライト 圧力・流量 センサ センサ近接 特殊用途センサ 周辺機器センサ 簡易省配線 ユニット システム省配線 検査・判別・

測定用センサ 対策機器静電気 レーザ加工機 レーザマーカ PLC 表示器 支援機器省エネ FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

種類と価格

PLC周辺ユニット

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

但し、PLC用入・出力コネクタがCEマーキング（EMC指令）に適合するには、コネクタリンクケーブルにSL-F70、SL-F150またはSL-F250、コントロールケー ブルにSL-C2000Fを使用する必要がありますのでご注意ください。

（注2）： PLC用入力コネクタおよびPLC用出力コネクタは、富士通コンポーネント（株）製コネクタを使用しています。

但し、SL-S1、SL-S6、SL-P1およびSL-P6は、MILコネクタとなります。

（注3）： PLC用入力コネクタおよびPLC用出力コネクタは、S-LINKコントローラSL-CU1Aにのみ接続できます。

（注4）： X側、Y側とは入・出力混合モジュールの入力コネクタ、出力コネクタを表します。

品　名 形　状（注1） 型 式 名 内　容 標準価格

入力用 出力用 適合メーカ 適合PLC

〈税別〉

PLC用入力 コネクタ

PLC用出力 コネクタ

PLC

PLC用入力コネクタ PLC用出力コネクタ（注3）

エンドコネクタ

コネクタリンクケーブル コントロール ケーブル

) )

1台のS-LINK コントローラに 最大4個接続可能

富士通コンポーネント（株）製 コネクタ仕様

MILコネクタ仕様

PLC用入力コネクタ PLC用出力コネクタ

（同形状）（注2）

各社PLCの入・出力モジュー ル（NPN入・出力タイプ）に 直接接続し、PLCとS-LINK コントローラ間の信号伝送を 行ないます。

シリアル→パラレル、

パラレル→シリアル、

変換機能を内蔵したコネ クタです。

入・出力点数：32点/個

SL-S1 SL-P1 ^当社

（FPG-C32Tを除く）FPΣ FPG-XY64D2T

（X側） FPG-XY64D2T

（Y側）

各15,000円 1個 FP2 FP2-X32D2 FP2-Y32T

東芝機械（株） TC200 TC64DI TC64DON

SL-S2 SL-P2 ^富士電機_{機器制御（株）}

NSシリーズ NS-X64-1NS-XY64-1（X側）NS-Y64-T1 NS-XY64-1（Y側）

F55 NV1X3204 NV1X3204-W

NV1X3206NV1Y32T05P1

F70

NC1X3204 NC1X3204-3 NC1X3206 NC1X6404 NC1X6406 NC1W6406T（X側）

NC1Y32T05P1 NC1Y64T05P1-1 NC1W6406T（Y側）

F80H、F120H F120S F140S F15XS

FTU125A FTU126A FTU127C FTU612A（X側）

FTU222A FTU227C FTU612A（Y側）

SL-S3 SL-P3

富士電機機器制御（株）SXシリーズSPH NP1X3206-W

NP1X6406-W NP1Y32T09P1 NP1Y64T09P1

三菱電機（株）

AnS A1SX41 A1SX42 A1SH42（X側）

A1SY41 A1SY42 A1SH42（Y側）

AnN、AnA AnU、QnA QnAs

AX42AH42（X側）AY42 AH42（Y側）

Q QX41、QX42 QY41P、QY42P A2CJ AJ35TC1-32D AJ35TC1-32T SL-S4 SL-P4 ^{シャープマニュファクチャリ}

ングシステム（株）

JW20、JW20H

JW30H JW-234N

JW-264N JW-232S JW-262S JW50H JW-34NC

JW-64NC JW-32SC JW-62SC

SL-S5 SL-P5

オムロン（株）

CJ1 CJ1W-ID231 CJ1W-ID261 CJ1W-MD261（X側）

CJ1W-OD231 CJ1W-OD261 CJ1W-MD261（Y側）

CS1 CS1W-ID231 CS1W-ID261 CS1W-MD261（X側）

CS1W-OD231 CS1W-OD261 CS1W-MD261（Y側）

CVM1、CV C500C1000H C2000H

C500-ID219 C500-OD213 C200H

シリーズ C200H-ID216

C200H-ID217C200H-OD218 C200H-OD219 CQM1 CQM1-ID213 CQM1-OD213

（株）日立製作所 EH-150 EH-XD32 EH-YT32 横河電機（株） FA500 XD64-6N

WD64-6N（X側）YD64-1A WD64-6N（Y側）

FA-M3 F3XD32-3N

F3XD64-3NF3YD32-1A F3YD64-1A

（株）東芝 T3 DI-335

DI-335H DO-335

（株）安川電機GL20、GL40S GL60S、GL60H

GL70H ^－ B2604

SL-S6 SL-P6 （株）日立製作所 Hシリーズ XDC24D2H YTR24DH SL-S7 － （株）安川電機GL20、GL40S

GL60S、GL60H

GL70H B2605 －

コネクタエンド SL-E PLC用入･出力コネクタの終端に接続します。 200円

コネクタ リンクケーブル

SL-F70 ^長さ70mm

PLC用入・出力コネクタ 間を結ぶケーブルです。

1本500円

SL-F150 ^長さ150mm 1本500円

SL-F250 ^長さ250mm 1本500円

SL-F1000 ^{長さ1,000mm} 1本800円

コントロール ケーブル

SL-C1000 ^長さ1m PLC用入・出力コネク

タ-S-LINKコントローラ 間を結ぶケーブルです。

1本1,200円

SL-C2000 ^長さ2m 1本1,500円

SL-C5000 ^長さ5m 1本3,000円

SL-C2000F ^長さ2m 1本2,500円

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ エリアセンサ ライトカーテン 圧力・流量 センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線 ユニット 省配線システム 検査・判別・

測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

種類と価格

S-LINK 入・出力機器

品　名 形　状（注1） 型 式 名 内　容 標準価格

〈税別〉

1チャンネル 入・出力ユニット

SL-CH1 NPNタイプ スイッチの切り換えにより、入力ユニットまたは出力ユ

ニットとして使用できます。センサ、スイッチなどの信 号を信号伝送ラインに伝送したり、信号伝送ラインか らの信号でトランジスタ出力をON/OFFさせることが できます。

各3,800円 SL-CH1-PN PNPタイプ

2チャンネル 入・出力（混在）

ユニット

SL-CH21 NPNタイプ

入・出力各1点を装備しています。入力機器、出力

機器各1点を同時に制御できます。 各5,700円 SL-CH21-PN PNPタイプ

2チャンネル 入力ユニット

SL-CH20 NPNタイプ

入力機器2点を同時に制御できます。 各5,700円 SL-CH20-PN PNPタイプ

2チャンネル 出力ユニット

SL-CH22 NPNタイプ

出力機器2点を同時に制御できます。 各6,500円 SL-CH22-PN PNPタイプ

コネクタ入・出力ユニット

8チャンネル コネクタ 入力ユニット

SL-T8J NPN入力8点

8点もの入力機器または出力機器を圧接式オスコネ クタで簡単に接続可能。

また、出力ユニットには出力ホールド機能を装備して いますので、信号伝送ラインの異常時に、異常直前 の出力状態を保持できます。

各15,000円 SL-T8J-PN PNP入力8点

8チャンネル コネクタ 出力ユニット

SL-TP8J NPN出力8点

各17,000円 SL-TP8J-PN PNP出力8点

16チャンネル MILコネクタ 入力ユニット

SL-T16C1 NPN入力16点

MILコネクタで接続できますので、小型サイズながら 16点もの入力機器または出力機器を接続可能。

また、出力ユニットには出力ホールド機能を装備して いますので、信号伝送ラインの異常時に、異常直前 の出力状態を保持できます。

各20,000円 SL-T16C1-PN PNP入力16点

16チャンネル MILコネクタ 出力ユニット

SL-TP16C1 NPN出力16点

各23,000円 SL-TP16C1-PN PNP出力16点

e‐CON対応コネクタ入・出力ユニット

8チャンネル コネクタ 入力ユニット

SL-T8E NPN入力8点 8点までの入力機器または出力機器をe-CONで簡単

に接続可能。

また、出力ユニットには出力ホールド機能を装備して いますので、信号通信ラインの異常時に、異常直前 の出力状態を保持できます。

※ コネクタは、e-CONの規格に対応した市販商品を 別途ご購入ください。

各17,000円 SL-T8E-PN PNP入力8点

8チャンネル コネクタ 出力ユニット

SL-TP8E NPN出力8点

各19,000円 SL-TP8E-PN PNP出力8点

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ センサエリア カーテンライト 圧力・流量 センサ センサ近接 特殊用途センサ 周辺機器センサ 簡易省配線 ユニット システム省配線 検査・判別・

測定用センサ 対策機器静電気 レーザ加工機 レーザマーカ PLC 表示器 支援機器省エネ FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

種類と価格

S-LINK 入・出力機器

品　名 形　状（注1） 型 式 名 内　容 標準価格

〈税別〉

入・出力ターミナル

ターミナル入力

SL-TB4 NPN入力4点

4点、8点または16点の入力機器を接続できる入力 ターミナルです。入力機器用の電源端子を2チャン ネル毎に設けてありますので、スッキリした配線が可 能です。

各13,000円 SL-TB4-PN PNP入力4点

SL-TB8 NPN入力8点

各16,000円 SL-TB8-PN PNP入力8点

SL-TB16 NPN入力16点

各25,000円 SL-TB16-PN PNP入力16点

ターミナル出力

SL-TBP4 NPN出力4点

4点、8点または16点の出力機器を接続できるターミ ナルです。また、出力ホールド機能を装備しています ので、信号伝送ラインの異常時に、異常直前の出 力状態を保持できます。

各14,000円 SL-TBP4-PN PNP出力4点

SL-TBP8 NPN出力8点

各18,000円 SL-TBP8-PN PNP出力8点

SL-TBP16 NPN出力16点

各28,000円 SL-TBP16-PN PNP出力16点

負荷用電源 分離型

SL-TBP4-TY NPN出力4点

接続されている出力機器に万一異常が発生して も、S-LINKシステム全体を停止させることなく、

負荷側の電源のみ遮断できますので、出力機器 を強制的にOFFできます。

14,000円

SL-TBP8-TY NPN出力8点 18,000円

SL-TBP16-TY NPN出力16点 28,000円

リレー出力ターミナル

リレー出力4点

ターミナル SL-TPR4 出力4点（注2） 4点または8点のリレー出力ターミナルです。リレーの 交換も容易に行なえます。また、出力ホールド機能 を装備していますので、信号伝送ラインの異常時に、

異常直前の出力状態を保持できます。

17,000円 リレー出力8点

ターミナル SL-TPR8 出力8点（注2） 23,000円

センサブロック コネクタ入力 メイン センサ

ブロック SL-BMJ

ビームセンサ、近接センサ、リミットスイッチなどさまざまな入力機器をコ ネクタでワンタッチ接続できます。入力機器からの信号はシリアル信号 に変換され、信号伝送ラインに伝送されます。コネクタ入力増設ブロッ ク1台またはプラグインユニット用増設ブロック2台を接続すれば、合計

16点の入力機器を接続可能です。

センサブロックに接続している入力機器の自己診断出力のOR出力 を伝送できます。この場合、1チャンネルが占有されます。

15,000円

ブロック増設 SL-BXJ 増設ブロック1台につき8台の入力機器を接続できます。 8,000円

プラグインユニット用

メイン センサ

ブロック SL-BM

プラグインユニットを接続し、プラグインユニットからの信号をシリアル信 号に変換して信号伝送ラインに伝送します。プラグインユニット用増設 ブロックを最大3台接続すれば、合計16台のプラグインユニットを接続

可能。また、コネクタ入力増設ブロック1台を接続することも可能です。

センサブロックに接続している入力機器の自己診断出力のOR出力 を伝送できます。この場合、1チャンネルが占有されます。

12,000円

ブロック増設 SL-BX 増設ブロック1台につき4台のプラグインユニットを接続できます。 6,000円

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

（注2）： リレー出力はa接点のみです。またリレーを交換する際は、パナソニック（株）製PA-Nリレー（APAN3124）をご使用ください。

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ エリアセンサ ライトカーテン 圧力・流量 センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線 ユニット 省配線システム 検査・判別・

測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

種類と価格

S-LINK 入・出力機器

品　名 形　状（注1） 型 式 名 内　容 標準価格

〈税別〉

プラグインユニット

薄型・自動

ビームセンサ感度設定 SU-7J 薄さわずか10mm、自動感度設定方式により感度設定がカンタン。

12種類のセンサヘッドと組み合わせが可能です。

〔詳細については、SU-7 / SHシリーズ（ P.379 ～）をご参照ください。〕 12,800円

入力端子台

ユニット SL-TJ1 ビームセンサ、近接センサ、リミットスイッチなど、さまざまな入力機器

1点を接続できます。 1,100円

S-LINK直結型 ビームセンサ

偏 光フィルタ付・

ミラー反射型

透過型 拡散反射型

SL-A11 透過型　10m

信号伝送ラインに直接接続できるセンサで す。

11,500円

SL-A13 透過型　30m 14,500円

SL-A19 偏光フィルタ付・ミラー反射型0.1～5m 10,500円

SL-A12 拡散反射型　700mm 10,500円

S-LINK直結型

ピッキングセンサ SL-N15

検出距離0.2～3m SHORT側設定時は、

0.05～1m 光軸ピッチ：25mm 検 出 幅 ：100mm 検出物体：φ35mm以上

の不透明体

信号伝送ラインに直接接続できる5光軸の ピッキングセンサです。高輝度の橙色LED 作業指示灯を投・受光器に装備しています ので、ピッキング確認に最適です。

38,000円

ピッキング

スイッチ SL-PK01

パイプ取付タイプのピッキングスイッチです。小型サイズ（幅90mm）

なので、小型部品用の短寸棚にも設置できます。コネクタ付ケーブル、

磁気式（ホール素子）の非接触スイッチを採用し、簡単施工と自在な スイッチ操作（前後・左右・下方向）を実現。

S-LINKコントロールユニット1台に最大64台接続できます。

オープン

（注1）： “ ”マークの付いた機種は、CEマーキング（EMC指令）に適合しています。

コネクタ

品　名 形　状 型 式 名 内　容 標準価格

〈税別〉

圧接コネクタ

（注1） SL-J1A 専用4芯フラットケーブルをT型分岐できます。

0.5mm²対0.5mm²用（灰色）

適用圧接ペンチ：SL-JPS

3,300円 10個セット ケーブル延長用

圧接コネクタ （注1） SL-J3A 専用4芯フラットケーブルの延長用圧接コネクタです。

0.5mm²対0.5mm²用（黒色）

適用圧接ペンチ：SL-JPS

3,300円 10個セット エンド用圧接コネクタ （注1） SL-JE 幹線の終端に接続してください。

0.5mm²用（灰色）

適用圧接ペンチ：SL-JPS

3,500円 5個セット ケーブル付

エンドコネクタ SL-JE-RC キャブタイヤケーブル使用時に幹線の終端に接続してください。 1,500円 1個 ケーブル末端用

圧接コネクタ （注1） SL-JK 圧接式オスコネクタ（SL-CP□）を使用して、専用4芯フラットケーブル

（0.5mm²）の末端に入・出力機器を接続するための圧接コネクタです。（水色）

適用圧接ペンチ：SL-JPS

3,300円 10個セット T型分岐用

圧接コネクタ SL-JK1 圧接式オスコネクタ（SL-CP□）を使用して、専用4芯フラットケーブル

（0.5mm²）の途中に入・出力機器を接続するための圧接コネクタです。（青色）

適用圧接ペンチ：SL-JPS

3,300円 10個セット

4ピンタイプ メスコネクタ圧接式

（注1）

1234 SL-CJ1

（白色） 0.08～0.2mm（導体断面積）用²

リード線径：φ0.7～φ1.2mm コネクタ入力センサブロックSL-BMJおよび SL-BXJに入力機器を接続したり、圧接式オス コネクタSL-CP1およびSL-CP2と接続するため の圧接式メスコネクタです。

適用圧接ペンチ：SL-JPC

各2,200円 10個セット

（注1）

1234 SL-CJ2

（黒色） 0.3mm（導体断面積）用² リード線径：φ1.1～φ1.6mm

4ピンタイプ オスコネクタ圧接式

（注1）

1234

SL-CP1

（白色） 0.08～0.2mm（導体断面積）用²

リード線径：φ0.7～φ1.2mm 8チャンネルコネクタ入・出力ユニットSL-T8J（-PN） およびSL-TP8J（-PN）や、圧接コネクタSL-JK およびSL-JK1にS-LINK入・出力機器を接続す るための圧接式オスコネクタです。

適用圧接ペンチ：SL-JPC（SL-CP1 / SL-CP2専用）

SL-JPE（SL-CP3専用）

各2,200円 10個セット

（注1）

12 34

SL-CP2

（黒色） 0.3mm（導体断面積）用² リード線径：φ1.1～φ1.6mm

（注1）

SL-CP3

（青緑色） 0.5mm（導体断面積）用² リード線径：φ1.7～φ2.5mm

3,300円 10個セット

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ センサエリア カーテンライト 圧力・流量 センサ センサ近接 特殊用途センサ 周辺機器センサ 簡易省配線 ユニット システム省配線 検査・判別・

測定用センサ 対策機器静電気 レーザ加工機 レーザマーカ PLC 表示器 支援機器省エネ FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK

種類と価格

基本ユニット

オプションユニット

品　名 形　状 型 式 名 内　容 標準価格

〈税別〉

入・出力モジュール 縦取り付けタイプ 入力 モジュール

◎SL-M8 入力8点

アドレス設定スイッチや表示灯を外付けできるIC型モ ジュールです。

設計の自由度が拡がります。

9,300円

◎SL-M16 入力16点 12,000円

入・出力混在

モジュール ◎SL-M4P4 入力4点

出力4点 10,500円

出力 モジュール

◎SL-MP8 出力8点 9,800円

◎SL-MP16 出力16点 12,800円

横取り付けタイプ

入力 モジュール

◎SL-M8F 入力8点 9,300円

◎SL-M16F 入力16点 12,000円

入・出力混在

モジュール ◎SL-M4P4F 入力4点

出力4点 10,500円

出力 モジュール

◎SL-MP8F 出力8点 9,800円

◎SL-MP16F 出力16点 12,800円

品　名 形　状（注1） 型 式 名 内　容 標準価格

〈税別〉

ブースタ ◎SL-BS1A 伝送距離をさらに200m延長することができます。

S-LINKコントロールユニット1台に対し、7台まで接続可能です。

但し、ブースタの後にブースタを接続することはできません。 25,000円

ハンディモニタ ◎SL-HM1

信号伝送ライン上の任意の場所に接続して、入・出力の状態を16点 単位で確認することができます。

また、S-LINKコントロール機能を装備していますので、施工途中の分 割されたコンベヤなどでの入・出力チェックも、S-LINKコントローラを起 動させることなく行なえます。

70,000円

（注1）： “ ”マークが付いた機種は、CEマーキング（EMC指令）に適合しています。

省配線システム

ファイバセンサ レーザセンサ ビームセンサ マイクロフォト センサ エリアセンサ ライトカーテン 圧力・流量 センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線 ユニット 省配線システム 検査・判別・

測定用センサ 静電気対策機器 レーザ加工機 レーザマーカ PLC 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

高速・多点・

長距離用 中規模用 その他商品

S-LINK
