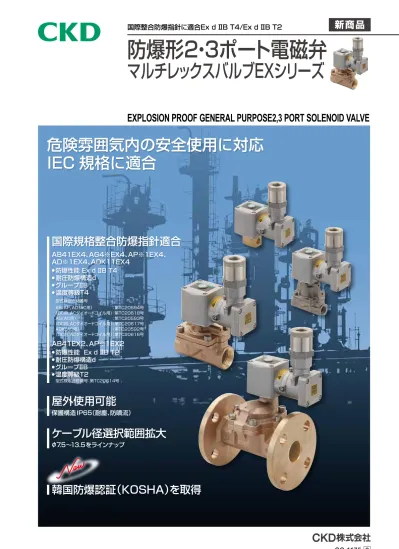

国際整合防爆指針に適合 Ex d ⅡB T4/Ex d ⅡB T2 防爆形 2 3 ポート電磁弁マルチレックスバルブ EX シリーズ EXPLOSION PROOF GENERAL PURPOSE2,3 PORT SOLENOID VALVE CC

危険雰囲気内の安全使用に対応

IEC 規格に適合

屋外使用可能

保護構造IP65（耐塵、防噴流）

ケーブル径選択範囲拡大

φ7.5∼13.5をラインナップ

国際規格整合防爆指針適合

AB41EX4、AG4※EX4、AP※1EX4、

AD※1EX4、ADK11EX4

● 防爆性能 Ex d ⅡB T4 ● 耐圧防爆構造ｄ ● グループⅡB ● 温度等級T4 型式検定合格番号 AB、AP、AD（AC用） ：第TC20594号 （DC用、ACダイオードコイル用） ：第TC20618号 AG（AC用） ：第TC20593号 （DC用、ACダイオードコイル用） ：第TC20617号 ADK（AC用） ：第TC20592号 （DC用、ACダイオードコイル用） ：第TC20616号

AB41EX2、AP※1EX2

● 防爆性能 Ex d ⅡB T2 ● 耐圧防爆構造ｄ ● グループⅡB ● 温度等級T2 型式検定合格番号：第TC20614号

韓国防爆認証（KOSHA）を取得

防爆形2・3ポート電磁弁

マルチレックスバルブEXシリーズ

国際整合防爆指針に適合Ex d ⅡB T4/Ex d ⅡB T2

防爆構造

ポート数

機 種 名

構 造

動作区分

使用流体

接続口径

記載ページ

空気 低真空

水

灯油

_（50mm

油

2_/S以下）

蒸気

Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1

1

/

4 32 フランジ

Rc1

1

/

2_フランジ40

Rc2

_フランジ50 2ポ ー ト AB41EX4

直動式

NC（通電時開）形 1

3ポート

AG41EX4

直動式

ユニバーサル形 5 AG43EX4 NC加圧形 AG44EX4 NO加圧形

2ポート

AP11EX4

パイロット式

ピストン駆動

NC（通電時開）形 9 AP21EX4 NC（通電時開）形 13 AD11EX4

パイロット式

ダイアフラム駆動

NC（通電時開）形 19 AD21EX4 NC（通電時開）形 23 ADK11EX4

パイロット式

ダイアフラムキック駆動

NC（通電時開）形 29

2ポート

AB41EX2

直動式

NC（通電時開）形 33 AP11EX2

パイロット式

ピストン駆動

NC（通電時開）形 37 AP21EX2 NC（通電時開）形 41

防爆形 多種流体用直動式・パイロット式2・3 ポート電磁弁

（防爆形マルチレックスバルブ）

体系表

Ex d ⅡB T4

Ex d ⅡB T2

● 防爆性能

防爆構造 日本認証（TIIS） 韓国認証（KOSHA） 検定型式 電圧 ポート数 コイル絶縁クラス 周囲温度 流体温度 適用電磁弁 Ex d ⅡB T4 第TC20594号 16-AV4BO-0150X EH21-G AC 2 180(H) -10～ -10～ ●直動式（AB41EX4シリーズ） ●パイロット式 　ピストン駆動（AP11EX4・AP21EX4シリーズ） 　ダイアフラム駆動（AD11EX4・AD21EX4シリーズ） 第TC20618号 16-AV4BO-0147X EB21-G ダイオードDC 内臓AC 130(B)

第TC20593号 16-AV4BO-0153X EH31-G AC 180(H) _{●直動式（AG41EX4シリーズ）}

DC AP11EX4 AP21EX4 AD11EX4 AD21EX4 ADK11EX4 AB41EX2 AP11EX2 AP21EX2

防爆構造

ポート数

機 種 名

構 造

動作区分

使用流体

接続口径

記載ページ

空気 低真空

水

灯油

_（50mm

油

2_/S以下）

蒸気

Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1

1

/

4 32 フランジ

Rc1

1

/

2_フランジ40

Rc2

_フランジ50 2ポ ー ト AB41EX4

直動式

NC（通電時開）形 1

3ポート

AG41EX4

直動式

ユニバーサル形 5 AG43EX4 NC加圧形 AG44EX4 NO加圧形

2ポート

AP11EX4

パイロット式

ピストン駆動

NC（通電時開）形 9 AP21EX4 NC（通電時開）形 13 AD11EX4

パイロット式

ダイアフラム駆動

NC（通電時開）形 19 AD21EX4 NC（通電時開）形 23 ADK11EX4

パイロット式

ダイアフラムキック駆動

NC（通電時開）形 29

2ポート

AB41EX2

直動式

NC（通電時開）形 33 AP11EX2

パイロット式

ピストン駆動

NC（通電時開）形 37 AP21EX2 NC（通電時開）形 41

防爆形 直動式2ポート電磁弁

（マルチレックスバルブ）

AB41EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4）

● 日本認証型式検定合格番号　AC：第TC20594号　DC：第TC20618号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0150X　DC：16-AV4BO-0147X

● NC（通電時開）形

● 接続口径：Rc1/4、Rc3/8

機種別仕様

JIS記号

共通仕様

項 目 AB41EX4 使用流体 空気・低真空［1.33×102_{Pa（abs）］・水・灯油・油（50mm}2_/s以下） 作動圧力差 MPa 0〜5（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） 最高使用圧力 MPa 5 耐圧力(水圧にて) MPa 25 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 直動式ポペット構造 弁座漏れ cm3_{/min（ANR） 0.2以下（シール材PTFE時：300以下）（空気にて）} 取付姿勢 自在 保護構造 IP65相当 項 目 接続口径 オリフィス_径(mm) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 （kg） 空気 水・温水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50Hz/60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC（通電時開）形 AB41EX4- -1 Rc 1/4 Rc 3/8 1.5 5.0 4.0 4.5 4.0 4.0 4.0 AC100V 50/60Hz AC200V 50/60Hz 18 15 29 24 8/7 11.6 1.2 -2 2.0 3.0 2.5 2.7 2.5 2.5 2.5 -3 3.0 1.5 0.9 1.3 0.9 0.9 0.9 -4 3.5 1.2 0.6 0.9 0.6 0.6 0.6 -5 4.0 1.0 0.5 0.7 0.5 0.5 0.5 -6 5.0 0.6 0.25 0.4 0.25 0.25 0.25 -7 7.0 0.25 0.1 0.2 0.1 0.15 0.1 ※1：接続口径の形番表示は、Rc1/4（8A）が02、Rc3/8（10A）が03になっています。 ※2：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※3：電圧変動範囲は定格電圧の−10〜＋10％以内で使用してください。 ※4：低真空でご使用の場合は、OUTポート側を真空引きしてください。

流量特性

機種形番 接続口径 オリフィス径_{(mm) C[dm3/（s･bar）} 流量特性_{b Cv値} NC（通電時開）形 AB41EX4- -1 Rc 1/4 1.5 0.29 0.53 0.1 -2 2.0 0.53 0.52 0.15 -3 3.0 1.1 0.52 0.31 -4 3.5 1.7 〈1.5〉 0.49 〈0.47〉 0.42 〈0.40〉 2.1 0.48 0.54 02 03 02 03 OUT IN

AB41EX4

Series

形番表示方法

AB4 1 EX4

機種形番

形番表示方法

※1：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合せください。 ※2：エチレンプロピレンゴムシールの組合せ(ニ項 P、R) は、流体が空気では使用できません。（圧縮空気には油分が含まれており、エチレンプロピレンゴムは耐油性がないため。） ※3：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※4：ニ項がC、F、K、Nの場合、手動装置(ト項A、AB)は取付けられません。 ※5：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12,24,48,110,115,120,220,240,380,400,415,440,480,500V AC(ダイオード付)110,220V DC6,12,24,48,100,110,200,220V

AB41EX4-02-3-04G10AKR-AC100V

機種名：AB41EX4

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：Rc 1/4

●

ハ オリフィス径 ：φ3

●

ニ ボディ・シール材質組合せ ：ボディ-黄銅、シール-ニトリルゴム

●

ホ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ヘ 適用ケーブル外径：φ9.5〜φ10.5

●

ト その他オプション：手動装置付(ロック式)

●

チ 防爆認証機関 ：韓国認証（KOSHA）

●

リ 電　　圧 ：AC 100V50/60Hz

〈形番表示例〉

作動方式 イ オリフィス径 ハ 接続口径 ロ ※1 ボディ・シール材質組合せ ニ ※2 コイルの種類 ホ ※3 記号 内 容 作動方式 1 NC（通電時開）形 接続口径 02 Rc1/4 03 Rc3/8 オリフィス径 1 φ1.5 2 φ2 3 φ3 4 φ3.5 5 φ4 6 φ5 7 φ7 ボディ・シール材質組合せ ボディ シール 処理 備考 0 標準 黄 銅 ニトリルゴム − 空気・水・低真空・灯油・油（60℃まで） B オプション フッ素ゴム − C PTFE − D ステンレス ニトリルゴム − 空気・水・低真空・灯油・油（60℃まで） E フッ素ゴム − F PTFE − H 黄 銅 ニトリルゴム 禁油処理 空気・水・低真空・灯油・油（60℃まで） J フッ素ゴム − K PTFE − P エチレンプロピレンゴム − L ステンレス ニトリルゴム 空気・水・低真空・灯油・油（60℃まで） M フッ素ゴム − N PTFE − R エチレンプロピレンゴム − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5〜φ9.5 10 φ9.5〜φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 標準 オプションなし A オプション 手動装置付（ロック式） B 取付板付 AB 手動装置付・取付板付 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz AC200V AC200V50/60Hz イ ロ ハ ニ ホ ヘ ト チ リ

形番選定にあたっての注意事項

その他オプション ト ※4 防爆認証機関 チ ※5 電圧 リ

02

3

0

4

G 10

A KR

AC100V

適用ケーブル 外径 ヘ

AB41EX4

Series

品番 部品名称 材 質 品番 部品名称 材 質

1 コアー組立 SUS405相当・316L・403 ステンレス 6 Oリング NBR(FKM・PTFE・EPDM) NBR ：ニトリルゴム

FKM ：フッ素ゴム EPDM：エチレンプロピレンゴム PTFE：四フッ化エチレン樹脂 2 コイル組立 − − 3 シェーディングコイル Cu（ボディステンレス時Ag） 銅 7 弁シール NBR(FKM・PTFE・EPDM) （ボディステンレス時銀） 4 プランジャ SUS405相当 ステンレス 8 ボディ C3771(SUS303) 黄銅（ステンレス） 5 プランジャばね SUS304 ステンレス 9 コイルケース ADC12 アルミダイカスト ● AB41EX4シリーズ

内部構造および部品リスト

（ ）内はオプション 9 8 7 6 5 4 3 2 1 OUT IN

AB41EX4

Series

外形寸法図

（ ）内寸法は取付板 No.2 ● 標準タイプ AB41EX4

オプション外形寸法図

外形寸法図

形番 A B AB41EX4-02-1〜6 φ37.5 11 AB41EX4- φ45 12 形番 A B C D E AB41EX4-02-1〜6 36 11 54 160 92 AB41EX4-02-7 40 12 57 163 95 03-1〜7 ● ステンレスボディ AB41EX4-※-※ D,E,F,R,L,M,N ● 手動装置付（ロックタイプ） AB41EX4-※-※-※※※ A 02-7 03-1〜7 形番 A B F AB41EX4-02-1〜6 36 11 19.5 AB41EX4-02-7 40 12 22.5 03-1〜7 B AB ● 取付板 AB41EX4-※-※-※※※ 区分 適用機種 取 付 板 N o . 1 GE-100106 ● AB41EX4- -1〜7 ● AB41EX4-02-1〜6 黄銅ボディ ステンレスボディ 取 付 板 N o . 2 GE-100159 ● AB41EX4-02-7 ● AB41EX4-03-1〜7 ステンレスボディ ステンレスボディ 02 03 □55 Ｒc3/8(03) Ｒc1/4(02) Ｇ1/2 2-Ｍ5深さ8 取付ネジ 28 18 64 Ａ Ｄ C B E 73 101 31 B Ａ 8 2 30 62(70) 50(58) 18(18) 2-φ6 4-φ5.5 18 B F Ａ OUT IN 手動装置

防爆形 直動式3ポート電磁弁

（マルチレックスバルブ）

AG41EX4・AG43EX4・AG44EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4）

● 日本認証型式検定合格番号　AC：第TC20593号　DC：第TC20617号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0153X　DC：16-AV4BO-0149X

● ユニバーサル形、NC加圧形、NO加圧形

● 接続口径：Rc1/4、Rc3/8

流量特性

● AG44EX4：NO加圧形 ● AG43EX4：NC加圧形 ※1：接続口径の形番表示は、Rc1/4（8A）が02、Rc3/8（10A）が03になっています。 ※2：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※3：電圧変動範囲は定格電圧の–10〜＋10％以内で使用してください。 ※4：AG41EX4においてシール材がPTFEの時はNO加圧はできません。 ※5：低真空でご使用の場合は、下記のポート側を真空引きしてください。

ユニバーサル形…COM,NC,NOポート NC加圧形…NOポート NO加圧形…NCポート

機種別仕様

JIS記号

● AG41EX4：ユニバーサル形

共通仕様

項 目 AG41EX4・AG43EX4・AG44EX4 使用流体 空気・低真空［1.33×102_{Pa（abs）］・水・灯油・油（50mm}2_/s以下） 作動圧力差 MPa 0〜1.5（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） 耐圧力(水圧にて) MPa 25 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 直動式ポペット構造 弁座漏れ cm3_{/min（ANR） 0.2以下（シール材PTFE時：300以下）（空気にて）} 取付姿勢 自在 保護構造 IP65相当 項 目 接続口径 オリフィス径(mm) 最高作動圧力差(MPa) 最高 使用 圧力 定格電圧 皮相電力(VA) 消費電力(W) 質量 （kg） 空気 水・温水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50Hz/60Hz DC 機種形番 _{TOP BODY AC DC AC DC AC DC MPa 50Hz 60Hz 50Hz 60Hz}

ユニバーサル形 AG41EX4- -1 Rc 1/4 Rc 3/8 2.0 2.0 1.0 0.7 1.0 0.7 0.4 0.3 1 AC100V 50/60Hz AC200V 50/60Hz 22 17 35 27 10/8 11.6 1.3 -2 2.3 2.3 0.7 0.4 0.7 0.4 0.25 0.15 NC加圧形 AG43EX4- -4 Rc 1/4 Rc 3/8 3.0 3.0 0.7 0.7 0.7 0.7 0.7 0.7 1 22 17 35 27 10/8 11.6 1.3 -5 3.5 3.0 0.4 0.4 0.4 0.4 0.4 0.4 NO加圧形 AG44EX4- -1 Rc 1/4 Rc 3/8 2.0 2.0 1.2 0.75 1.5 1.0 1.0 0.45 1.5 22 17 35 27 10/8 11.6 1.3 -3 2.0 3.0 1.2 0.75 1.5 0.9 1.0 0.45 -4 3.0 3.0 0.4 0.3 0.5 0.3 0.3 0.2 機種形番 接続口径 オリフィス径(mm) 流量特性

TOP BODY C[dm_{TOP BODY TOP BODY TOP BODY}3/（s･bar）] b Cv値

ユニバーサル形 AG41EX4- -1 Rc 1/4 Rc 3/8 2.0 2.0 0.53 0.53 0.54 0.52 0.15 0.15 -2 2.3 2.3 0.74 0.74 0.66 0.53 0.19 0.19 NC加圧形 02 03 02 03 02 03 02 03 NC NO COM NC NO COM NC NO COM

AG4 1 EX4

AG41EX4・AG43EX4・AG44EX4

Series

形番表示方法

形番表示方法

AG41EX4-02-2-04G10AKR-AC200V

機種名：AG41EX4

●

イ 作動方式 ：ユニバーサル形

●

ロ 接続口径 ：Rc 1/4

●

ハ オリフィス径 ：TOPφ2.3・BODYφ2.3

●

ニ ボディ・シール材質組合せ ：ボディ-黄銅、シール-ニトリルゴム

●

ホ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ヘ 適用ケーブル外径：φ9.5〜φ10.5

●

ト その他オプション：手動装置付(ロック式)

●

チ 防爆認証機関 ：韓国認証（KOSHA）

●

リ 電　　圧 ：AC 200V50/60Hz

〈形番表示例〉

※1：上記●印の組合せが製作できます。 ※2：配管ポートのネジは、COM,NCポートのみGネジ、NPTネジの対応をいたしますので、 お問い合せください。 ※3：エチレンプロピレンゴムシールの組合せ（ニ項 P、R）は、流体が空気では使用できません。（圧縮空気には油分が含まれており、エチレンプロピレンゴムは耐油性がないため。） ※4：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※5：ニ項がC、F、K、Nの場合、手動装置(ト項A、AB)は取付けられません。 ※6：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12,24,48,110,115,120,220,240,380,400,415,440,480,500V AC(ダイオード付)110,220V DC6,12,24,48,100,110,200,220V

02 2

0

4

G 10

A

作動方式 イ 接続口径 ロ ※2 オリフィス径 ハ ボディ・シール材質組合せ ニ ※3 ※7 ※4 コイルの種類 ホ 適用ケーブル 外径 ヘ その他オプション ト ※5

形番選定にあたっての注意事項

機種形番 機種形番 A G 4 1 E X 4 A G 4 3 E X 4 A G 4 4 E X 4 記号 内 容 作動方式 1 ユニバーサル形 ● 3 NC加圧形 ● 4 NO加圧形 ● 接続口径 02 Rc1/4 ● ● ● 03 Rc3/8 ● ● ● オリフィス径 TOP BODY 1 φ2.0 φ2.0 ● ● 2 φ2.3 φ2.3 ● 3 φ2.0 φ3.0 ● 4 φ3.0 φ3.0 ● ● 5 φ3.5 φ3.0 ● ボディ・シール材質組合せ ボディ シール 処理 備考 0 標準 黄 銅 ニトリルゴム − 空気・水・低真空・灯油・油（60℃まで）● ● ● B オプション フッ素ゴム − ● ● ● C PTFE − ● ● D ステンレス ニトリルゴム − 空気・水・低真空・灯油・油（60℃まで）● ● ● E フッ素ゴム − ● ● ● F PTFE − ● ● H 黄 銅 ニトリルゴム 禁油処理 空気・水・低真空・灯油・油（60℃まで）● ● ● J フッ素ゴム − ● ● ● K PTFE − ● ● P エチレンプロピレンゴム − ● ● ● L ステンレス ニトリルゴム 空気・水・低真空・灯油・油（60℃まで）● ● ● M フッ素ゴム − ● ● ● N PTFE − ● ● R エチレンプロピレンゴム − ● ● ● コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） ● ● ● 4 耐熱クラス180(H)防爆コイル（AC用） ● ● ● 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） ● ● ● 適用ケーブル外径 9 φ7.5〜φ9.5 ● ● ● 10 φ9.5〜φ10.5 ● ● ● 11 φ10.5〜φ11.5 ● ● ● 13 φ11.5〜φ13.5 ● ● ● その他オプション 無記号 標準 オプションなし ● ● ● A オプション 手動装置付（ロック式） ● ● ● B 取付板付 ● ● ● AB 手動装置・取付板付 ● ● ● 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz ● ● ● AC200V AC200V50/60Hz ● ● ● イ ロ ハ ニ ホ ヘ ト チ リ

AC200V

電圧 リ ※6

KR

防爆認証機関 チ

AG41EX4・AG43EX4・AG44EX4

Series

● AG44EX4シリーズ ● AG43EX4シリーズ ● AG41EX4シリーズ

内部構造および部品リスト

（ ）内はオプション 品番 部品名称 材 質 1 ソケット C3604(SUS303) 黄銅（ステンレス） 2 コアー組立 SUS405相当・316L・403 ステンレス 3 コイル − − 4 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 5 プランジャ SUS405相当 ステンレス 6 弁シール NBR(FKM・PTFE・EPDM) NBR ：ニトリルゴム_{FKM ：フッ素ゴム} EPDM：エチレンプロピレンゴム PTFE ：四フッ化エチレン樹脂 7 Oリング NBR(FKM・PTFE・EPDM) 8 プランジャばね SUS304 ステンレス 9 ボディ C3771(SUS303) 黄銅（ステンレス） 10 コイルケース ADC12 アルミダイカスト （ ）内はオプション 品番 部品名称 材 質 1 ソケット C3604(SUS303) 黄銅（ステンレス） 2 コアー組立 SUS405相当・316L・403 ステンレス 3 コイル − − 4 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 5 プランジャ SUS405相当 ステンレス 6 弁シール NBR(FKM・PTFE・EPDM) NBR ：ニトリルゴム_{FKM ：フッ素ゴム} EPDM：エチレンプロピレンゴム PTFE ：四フッ化エチレン樹脂 7 Oリング NBR(FKM・PTFE・EPDM) 8 プランジャばね SUS304 ステンレス 9 ボディ C3771(SUS303) 黄銅（ステンレス） 10 コイルケース ADC12 アルミダイカスト 品番 部品名称 材 質 1 ソケット C3604(SUS303) 黄銅（ステンレス） 2 コアー組立 SUS405相当・316L・403 ステンレス 3 コイル − − 4 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 5 4 3 2 1 6 7 5 4 3 2 10 9 8 1 6 7 5 4 3 2 10 9 8 1 NO NO NC COM NO NC _COM

AG41EX4・AG43EX4・AG44EX4

Series

● 取付板 AG4※EX4-※-※-※※※ B D,E,F,R L,M,N ● ステンレスボディ

AG4※E4-※-※-外形寸法図およびオプション外形寸法図

形番 A B C D E AG41EX4-02-1・2 36 11 54 160 116 AG41EX4-03-1・2 40 12 57 163 122 AG43EX4-02-4・5 36 11 54 160 116 AG43EX4-03-4・5 40 12 57 163 122 AG44EX4-02-1・3・4 36 11 54 160 116 AG44EX4-03-1・3・4 40 12 57 163 122 形番 A B AG41EX4-02-1・2 φ37.5 11 AG41EX4-03-1・2 φ45 12 AG43EX4-02-4・5 φ37.5 11 AG43EX4-03-4・5 φ45 12 AG44EX4-02-1・3・4 φ37.5 11 AG44EX4-03-1・3・4 φ45 12 形番 A B F AG41EX4-02-1・2 36 11 19.5 AG41EX4-03-1・2 40 12 22.5 AG43EX4-02-4・5 36 11 19.5 AG43EX4-03-4・5 40 12 22.5 AG44EX4-02-1・3・4 36 11 19.5 AG44EX4-03-1・3・4 40 12 22.5 ● 標準タイプ AG4※EX4 ● 手動装置付（ロックタイプ） AG4※EX4-※-※-※※※ A 区分 適用機種 取 付 板 N o . 1 GE-100106 ● AG41EX4- -1・2 ● AG41EX4-02-1・2 ● AG43EX4- -4・5 ● AG43EX4-02-4・5 ● AG44EX4- -1・3・4 ● AG44EX4-02-1・3・4 黄銅ボディ ステンレスボディ 黄銅ボディ ステンレスボディ 黄銅ボディ ステンレスボディ 取 付 板 N o . 2 GE-100159 ● AG41EX4-03-1・2 ● AG43EX4-03-4・5 ● AG44EX4-03-1・3・4 ステンレスボディ ステンレスボディ ステンレスボディ 02 03 02 03 02 03 取付ねじ 2-Ｍ5深さ8 Ｒc3/8(03) Ｒc1/4(02) 28 18 □55 64 Ｇ1/2 B D C E Ａ 73 101 31 B Ａ COM NC 手動装置 B F Ａ （ ）内寸法は取付板No.2 2-φ6 4-φ5.5 2 8 18 30 18（18） 50（58） 62（70）

防爆形 パイロット式2ポート電磁弁

（マルチレックスバルブ）

AP11EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4） ● NC（通電時開）形

● 接続口径：Rc1/2～Rc1　● ピストン駆動式

● 日本認証型式検定合格番号　AC：第TC20594号　DC：第TC20618号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0150X　DC：16-AV4BO-0147X

JIS記号

共通仕様

項 目 AP11EX4 使用流体 空気・水・灯油・油（50mm2_/s以下） 作動圧力差 MPa 0.05〜1.2（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） 最高使用圧力 MPa 2 耐圧力(水圧にて) MPa 10 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 パイロット式ポペット構造 ピストン駆動 弁座漏れ（※） cm3_{/min（ANR） 0.2以下（シール材PTFE時：300以下）（空気にて）} 取付姿勢 自在（ただし作動圧力差範囲内） 保護構造 IP65相当 ※：空圧0.05〜1.2MPaにおける値です。

機種別仕様

項 目 接続口径 オリフィス_径(mm) 最低作動圧力差 (MPa) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 (kg) 空気 水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50Hz /60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC（通電時開）形 AP11EX4 -15A Rc 1/2 15 0.05 1.2 0.6 1.0 0.6 0.6 0.6 AC100V50/60Hz AC200V50/60Hz 18 15 29 24 8/7 11.6 2.1 -20A Rc 3/4 20 2.5 -25A Rc 1 25 3.2 ※1：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※2：電圧変動範囲は定格電圧の–10〜＋10％以内で使用してください。

流量特性

機種形番 接続口径 オリフィス径_(mm) 流量特性 C[dm3_{/（s･bar）] b Cv値 S（mm}2_） NC（通電時開）形 AP11EX4 -15A Rc 1/2 15 21 0.22 4.5 − -20A Rc 3/4 20 − − 9.3 162 -25A Rc 1 25 − − 12.0 231 ※1：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。 IN OUT

AP1 1 EX4

AP11EX4

Series

形番表示方法

機種形番

形番表示方法

AP11EX4-25A-04G10AKR-AC100V

機種名：AP11EX4

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：Rc 1

●

ハ ボディ・シール材質組合せ ：ボディ-青銅、弁シール-ニトリルゴム ：Oリング-ニトリルゴム

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径：φ9.5〜φ10.5

●

ヘ その他オプション：手動装置付（ロック式）

●

ト 防爆認証機関 ：韓国認証（KOSHA）

●

チ 電　　圧 ：AC 100V50/60Hz

〈形番表示例〉

25A

0

4

G 10

A KR

AC200V

記号 内 容 作動方式 1 NC（通電時開）形 接続口径 15A Rc1/2 20A Rc3/4 25A Rc1 ボディ・シール材質組合せ ボディ 弁シール Oリング 処理 備考 0 標準 青 銅 ニトリルゴム ニトリルゴム − 空気・水・灯油・油（60℃まで） B オプション フッ素ゴム フッ素ゴム − C PTFE フッ素ゴム − D ステンレス _{ニトリルゴム ニトリルゴム − 空気・水・灯油・油（60℃まで）} E フッ素ゴム フッ素ゴム − F PTFE PTFE − H 青 銅 ニトリルゴム ニトリルゴム 禁油処理 空気・水・灯油・油（60℃まで） J フッ素ゴム フッ素ゴム − K PTFE フッ素ゴム − L ステンレス ニトリルゴム ニトリルゴム 空気・水・灯油・油（60℃まで） M フッ素ゴム フッ素ゴム − N PTFE PTFE − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5 〜 φ9.5 10 φ9.5 〜 φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 標準 オプションなし A 手動装置付（ロック式） 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz AC200V AC200V50/60Hz イ ロ ハ ニ ホ ヘ ト チ 作動方式 イ 適用ケーブル外径 ホ ※2コイルの種類 ニ ボディ・シール材質組合せ ハ ※1 接続口径 ロ ※3その他オプション ヘ 防爆認証機関 ト チ電圧 ※4

形番選定にあたっての注意事項

※1：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合せください。 ※2：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※3： 項がC、F、K、Nの場合、手動装置( 項A)は取付けられません。 ※4：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12,24,48,110,115,120,220,240,380,400,415,440,480,500V AC(ダイオード付)110,220V DC6,12,24,48,100,110,200,220V ハ ヘ

AP11EX4

Series

● AP11EX4シリーズ

内部構造および部品リスト

※ 接続口径8（1/4）、10（3/8）の場合、ボディ・スタフィング材質は標準で黄銅 （C3771)、オリフィス板材質は標準、オプション共にSUS303（ステンレ ス）になります。 （ ）内はオプション 品番 部品名称 材 質 1 コアー組立 SUS405相当・SUS316L・ SUS403 ステンレス 2 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 3 コイル − − 4 プランジャ SUS405相当 ステンレス 5 プランジャばね SUS304 ステンレス 6 弁ばね SUS304 ステンレス 7 スタフィング CAC408（SCS13） ※ 青銅鋳物（ステンレス鋳物） 8 弁シール NBR (FKM、PTFE） 二トリルゴム（フッ素ゴム、 四フッ化エチレン樹脂） 9 弁組立 C3604・SUS303・SUS304 （SUS303・SUS304） ステンレス・黄銅 (ステンレス） 10 ピストンリング SUS304・PTFE ステンレス・ 四フッ化エチレン樹脂 11 ボディ CAC408（SCS13） ※ 青銅鋳物（ステンレス鋳物） 12 Ｏリング NBR (FKM、PTFE） 二トリルゴム（フッ素ゴム、 四フッ化エチレン樹脂） 13 オリフィス板 SUS304（SUS303） ステンレス 14 コイルケース ADC12 アルミダイキャスト 8 12 11 9 14 10 13 7 6 5 4 3 2 1 OUT IN

AP11EX4

Series

外形寸法図

● 標準タイプ AP11EX4

オプション外形寸法図

外形寸法図

形番 A B C D E F G H AP11EX4-15A 90 27（29） 14（14.5） 94.5 214.5（215） 57 Rc1/2 146.5（147） AP11EX4-20A 100 32（35） 17（17.5） 103.5 226.5（227） 65 Rc3/4 158.5（159） AP11EX4-25A 110 41（44） 20.5（22） 118 244.5（246） 76 Rc1 176.5（178） 注1：（ ）内寸法はボディ材質ステンレス ● 手動装置付（ロックタイプ） AP11EX4-※-※※※ A OUT IN 手動装置 72 □55 64 G F B H E D C A G1/2 31 73 101

防爆形 パイロット式2ポート電磁弁

（マルチレックスバルブ）

AP21EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4） ● NC（通電時開）形

● 接続口径：Rc1

1

/

4

～Rc2、32～50フランジ ● ピストン駆動式

● 日本認証型式検定合格番号　AC：第TC20594号　DC：第TC20618号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0150X　DC：16-AV4BO-0147X

JIS記号

共通仕様

項 目 AP21EX4 使用流体 空気・水・灯油・油（50mm2_/s以下） 作動圧力差 MPa 0.05〜1.2（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） 最高使用圧力 MPa 1.6 耐圧力(水圧にて) MPa 3.2 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 パイロット式ポペット構造 ピストン駆動 弁座漏れ（※） cm3_{/min 1以下（シール材PTFE時：400以下）（空気にて）} 取付姿勢 自在（ただし作動圧力差範囲内） 保護構造 IP65相当 ※：空圧0.05〜1.2MPaにおける値です。

流量特性

機種形番 接続口径 オリフィス径_(mm) Cv値 有効断面積_（mm2_） NC（通電時開）形 AP21EX4-32A Rc11_/4 35 25 460 -32F 32フランジ -40A Rc11_/2 43 34 625 -40F 40フランジ -50A Rc 2 53 53 975 -50F 50フランジ

機種別仕様

項 目 接続口径 オリフィス_径（mm）最低作動圧力差 （MPa） 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 (kg) 空気 水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50Hz /60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC（通電時開）形 AP21EX4-32A Rc11_/ 4 35 0.05 1.2 0.6 1.0 0.6 0.6 0.6 AC100V50/60Hz AC200V50/60Hz 18 15 29 24 8/7 11.6 4.2 -32F 32フランジ 7.7 -40A Rc11_/2 43 5.2 -40F 40フランジ 8.7 -50A Rc 2 53 6.7 -50F 50フランジ 10.7 ※1：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※2：電圧変動範囲は定格電圧の–10〜＋10％以内で使用してください。 IN OUT

AP2 1 EX4

AP21EX4

Series

形番表示方法

機種形番

形番表示方法

AP21EX4-50F-04G10AKR-AC100V

機種名：AP21EX4

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：50フランジ

●

ハ ボディ・シール材質組合せ ：ボディ-青銅、シール-ニトリルゴム Oリング-ニトリルゴム

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径：φ9.5〜φ10.5

●

ヘ その他オプション：手動装置付（ロック式）

●

ト 防爆認証機関 ：韓国認証（KOSHA）

●

チ 電　　圧 ：AC 100V50/60Hz

〈形番表示例〉

記号 内 容 作動方式 1 NC（通電時開）形 接続口径 32A Rc11_/ 4 32F 32フランジ 40A Rc11_/2 40F 40フランジ 50A Rc2 50F 50フランジ ボディ・シール材質組合せ ボディ 弁シール Oリング 処理 備考 0 標準 青 銅 ニトリルゴム ニトリルゴム − 空気・水・灯油・油（60℃まで） B オプション フッ素ゴム フッ素ゴム − C PTFE フッ素ゴム − D ステンレス _{ニトリルゴム ニトリルゴム − 空気・水・灯油・油（60℃まで）} E フッ素ゴム フッ素ゴム − F PTFE PTFE − H 青 銅 ニトリルゴム ニトリルゴム 禁油処理 空気・水・灯油・油（60℃まで） J フッ素ゴム フッ素ゴム − K PTFE フッ素ゴム − L ステンレス ニトリルゴム ニトリルゴム 空気・水・灯油・油（60℃まで） M フッ素ゴム フッ素ゴム − N PTFE PTFE − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5 〜 φ9.5 10 φ9.5 〜 φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 標準 オプションなし A 手動装置付（ロック式） 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz AC200V AC200V50/60Hz イ ロ ハ ニ ホ ヘ ト チ 作動方式 イ 適用ケーブル外径 ホ その他オプション ヘ ※4 防爆認証機関 ト チ電圧 ※5 コイルの種類 ニ ※3 ※1 ※2 接続口径 ロ ボディ・シール材質組合せ ハ

形番選定にあたっての注意事項

※1：相フランジはJIS B2210の10Kフランジです。（本体には付属しておりませんので、別途ご購入ください。） ※2：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合せください。 ※3：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※4： 項がC,F,K,Nの場合、手動装置（ 項A）は取付けられません。 ※5：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12,24,48,110,115,120,220,240,380,400,415,440,480,500V AC(ダイオード付)110,220V DC6,12,24,48,100,110,200,220V ハ ヘ

50A

0

4

G 10

A KR

AC100V

AP21EX4

Series

● AP21EX4シリーズ

内部構造および部品リスト

（ ）内はオプション 品番 部品名称 材 質 1 コアー組立 SUS405相当・SUS316L・ SUS403 ステンレス 2 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 3 コイル − − 4 プランジャ SUS405相当 ステンレス 5 プランジャばね SUS304 ステンレス 6 弁ばね SUS304 ステンレス 7 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 8 弁シール NBR (FKM、PTFE） 二トリルゴム（フッ素ゴム、 四フッ化エチレン樹脂） 9 主弁組立 C3604・SUS303・SUS304 （SUS303・SUS304） ステンレス・ 黄銅(ステンレス） 10 シールリングセット SUS304・PTFE ステンレス・ 四フッ化エチレン樹脂 11 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 12 Ｏリング NBR (FKM、PTFE） 二トリルゴム（フッ素ゴム、 四フッ化エチレン樹脂） 13 オリフィス板 SUS304 ステンレス 14 コイルケース ADC12 アルミダイキャスト 11 10 13 9 7 6 5 4 3 2 14 12 8 1

AP21EX4

Series

外形寸法図

● 標準タイプ(フランジタイプ) AP21EX4-32F・40F・50F ● 標準タイプ（Rcネジ込みタイプ） AP21EX4-32A・40A・50A

外形寸法図

形番 A B C D E F G H AP21EX4-32A 125 54 112 147 215 27 Rc1 1/4 32 AP21EX4-40A 140 60 122 153 221 30 Rc1 1/2 38 AP21EX4-50A 160 74 132 161 229 37 Rc2 45 形番 A B D E H J K L AP21EX4-32F 170 32 147 215 135 36 100 12 AP21EX4-40F 180 38 153 221 140 42 105 14 AP21EX4-50F 180 45 161 229 155 53 120 14 B E H D G1/2 31 101 73 外部ア−ス端子 64 □55 F A G C B 31 73 101 G1/2 外部アース端子 □55 64 E D φH φK φJ 4-φ19 L A

AP21EX4

Series

オプション外形寸法図

● 手動装置付（ロックタイプ）（Rcネジ込みタイプ） AP21EX4-32A・40A・50A-※※※ A ● 手動装置付（ロックタイプ）AP21EX4-32F・40F・50F-※※※ A（フランジタイプ） 72 72 手動装置 手動装置

M E M O

防爆形 パイロット式2ポート電磁弁

（マルチレックスバルブ）

AD11EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4） ● NC（通電時開）形

● 接続口径：Rc1/2～Rc1　● ダイアフラム駆動式

● 日本認証型式検定合格番号　AC：第TC20594号　DC：第TC20618号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0150X　DC：16-AV4BO-0147X

JIS記号

項目

共通仕様

項 目 AD11EX4 使用流体 空気・水・灯油・油（50mm2_/s以下） 作動圧力差 MPa 0.02〜1（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） 最高使用圧力 MPa 2 耐圧力(水圧にて) MPa 8 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 パイロット式ポペット構造 ダイアフラム駆動 弁座漏れ（※） cm3_{/min（ANR） 0.2以下（空気にて）} 取付姿勢 自在（ただし作動圧力差範囲内） 保護構造 IP65相当 ※：空圧0.02〜1MPaにおける値です。

機種別仕様

項 目 接続口径 オリフィス_径(mm) 最低作動圧力差 (MPa) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 (kg) 空気 水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50Hz /60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC（通電時開）形 AD11EX4 -15A Rc 1/2 15 0.02 1 0.6 0.7 0.6 0.6 0.6 AC100V 50/60Hz AC200V 50/60Hz 18 15 29 24 8/7 11.6 1.7 -20A Rc 3/4 20 1.9 -25A Rc 1 25 2.3 ※1：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※2：電圧変動範囲は定格電圧の–10〜＋10％以内で使用してください。

流量特性

機種形番 接続口径 オリフィス径_{(mm) C[dm3/（s･bar）] b} 流量特性_{Cv値 S（mm2）} NC（通電時開）形 AD11EX4 -15A Rc 1/2 15 21 0.22 4.5 − -20A Rc 3/4 20 − − 9.3 162 -25A Rc 1 25 − − 12.0 231 ※：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。 IN OUT

AD1 1 EX4

AD11EX4

Series

形番表示方法

機種形番

形番表示方法

AD11EX4-20A-04G10AKR-AC100V

機種名：AD11EX4

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：Rc 3/4

●

ハ ボディ・シール材質組合せ ：ボディ-青銅、シール-ニトリルゴム

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径：φ9.5〜φ10.5

●

ヘ その他オプション：手動装置付(ロック式)

●

ト 防爆認証機関 ：韓国認証（KOSHA）

●

チ 電　　圧 ：AC100V 50/60Hz

〈形番表示例〉

記号 内 容 作動方式 1 NC（通電時開）形 接続口径 15A Rc1/2 20A Rc3/4 25A Rc1 ボディ・シール材質組合せ ボディ シール 処理 備考 0 標準_青銅 ニトリルゴム − 空気・水・灯油・油（60℃まで） B オプション フッ素ゴム − D ステン レス ニトリルゴム − 空気・水・灯油・油（60℃まで） E フッ素ゴム − H _青銅 ニトリルゴム 禁油処理 空気・水・灯油・油（60℃まで） J フッ素ゴム − L ステン レス ニトリルゴム 空気・水・灯油・油（60℃まで） M フッ素ゴム − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5 〜 φ9.5 10 φ9.5 〜 φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 標準 オプションなし A 手動装置付（ロック式） 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz AC200V AC200V50/60Hz イ ロ ハ ニ ホ ヘ ト チ 作動方式 イ その他オプション ヘ 電圧 チ ※3 ※1 接続口径 ロ ボディ・シール材質組合せ ハ コイルの種類 ニ 適用ケーブル外径 ホ

形番選定にあたっての注意事項

※1：配管ポートのネジはGネジ、NPTネジも対応いたしますので、お問い合せください。 ※2：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※3：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12,24,48,110,115,120,220,240,380,400,415,440,480,500V AC(ダイオード付)110,220V DC6,12,24,48,100,110,200,220V

20A

0

4

G 10

A KR

AC100V

※2 防爆認証機関 ト

AD11EX4

Series

● AD11EX4シリーズ

内部構造および部品リスト

（ ）内はオプション 品番 部品名称 材 質 1 コアー組立 SUS405相当・SUS316L・ SUS403 ステンレス 2 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 3 コイル − − 4 プランジャ SUS405相当 ステンレス 5 プランジャばね SUS304 ステンレス 6 弁ばね SUS304 ステンレス 7 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 8 シール NBR(FKM） 二トリルゴム（フッ素ゴム） 9 ダイアフラム組立 SUS303・SUS304・NBR （SUS303・SUS304・FKM） ステンレス・二トリルゴム (ステンレス・フッ素ゴム） 10 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 11 Ｏリング NBR(FKM） 二トリルゴム（フッ素ゴム） 12 オリフィス板 SUS304 ステンレス 13 コイルケース ADC12 アルミダイキャスト 9 12 7 6 5 4 3 2 11 10 8 13 1

AD11EX4

Series

外形寸法図及びオプション外形寸法図

外形寸法図及びオプション外形寸法図

● 標準タイプ AD11EX4-15A・20A・25A ● 手動装置付（ロックタイプ） AD11EX4-15A・20A・25A-※※※ A 形番 A B C D E F G H AD11EX4-15A 90 27 14 75.5 195.5 57 Rc1/2 127.5 AD11EX4-20A 100 32 17 81.5 204.5 65 Rc3/4 136.5 AD11EX4-25A 110 41 20.5 87 213.5 76 Rc1 145.5 OUT IN 手動装置 72 C E A H G B F D 64 □55 G1/2 73 101 31

防爆形 パイロット式2ポート電磁弁

（マルチレックスバルブ）

AD21EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4）　● NC（通電時開）形

● 接続口径：Rc1

1

/

4

～Rc2、32～50フランジ　● ダイアフラム駆動式

● 日本認証型式検定合格番号　AC：第TC20594号　DC：第TC20618号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0150X　DC：16-AV4BO-0147X

項 目 AD21EX4 使用流体 空気・水・灯油・油（50mm2_/s以下） 作動圧力差 MPa 0.02〜0.7(ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。) 最高使用圧力 MPa 1 耐圧力(水圧にて) MPa 3.2 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 パイロット式ポペット構造ダイアフラム駆動 弁座漏れ（※） cm3_{/min（ANR） 1以下(空気にて)} 取付姿勢 自在(ただし作動圧力差範囲内) 保護構造 IP65相当 ※：空圧0.02〜0.7MPaにおける値です。 項 目 接続口径 オリフィス_径(mm) 最低作動圧力差 (MPa) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) _質量 (kg) 空気 水・灯油 油（50mm2_{/s） 保持時 起動時 AC} 50HZ /60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC(通電時開)形 AD21EX4 -32A Rc11_/ 4 35 0.02 0.7 0.6 0.7 0.6 0.6 0.6 AC100V 50/60Hz AC200V 50/60Hz 18 15 29 24 8/7 11.6 4.0 -32F 32フランジ 7.5 -40A Rc11_/ 2 43 5.0 -40F 40フランジ 8.5 -50A Rc 2 53 6.5 -50F 50フランジ 10.5 ※1：ダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。 ※2：電圧変動範囲は定格電圧の–10〜＋10％以内で使用してください。

機種別仕様

共通仕様

JIS記号

機種形番 接続口径 オリフィス径_(mm) Cv値 有効断面積_（mm2_） NC(通電時開)形 AD21EX4 -32A Rc 11_/4 35 25 460 -32F 32フランジ -40A Rc 11_/2 43 34 625 -40F 40フランジ -50A Rc 2 53 53 975 -50F 50フランジ

流量特性

IN OUT

AD2 1 EX4

AD21EX4

Series

形番表示方法

機種形番

形番表示方法

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：40フランジ

●

ハ ボディ・シール材質組合せ：ボディ-青銅・シール-ニトリルゴム

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径 ：φ9.5〜φ10.5

●

ヘ その他オプション ：手動装置付(ロック式)

●

ト 防爆認証機関 ：韓国認証（KOSHA）

●

チ 電圧 ：AC100V 50/60Hz 機種：AD21EX4 ※1 ※2 ※3 作動方式 イ 接続口径 ロ コイルの種類 ニ ボディ・シール材質組合せ ハ 適用ケーブル外径 ホ ※4 その他オプション ヘ 防爆認証機関 ト 電圧 チ 記号 内 容 作動方式 1 NC(通電時開)形 接続口径 32A Rc11_/ 4 32F 32フランジ 40A Rc11_/2 40F 40フランジ 50A Rc2 50F 50フランジ ボディ・シール材質組合せ ボディ シール 処理 備考 0 標準 青銅ニトリルゴム − 空気・水・灯油・油（60℃まで） B オプション フッ素ゴム − D ステン レス ニトリルゴム − 空気・水・灯油・油（60℃まで） E フッ素ゴム − H _青銅ニトリルゴム 禁油処理 空気・水・灯油・油（60℃まで） J フッ素ゴム − L ステン レス ニトリルゴム 空気・水・灯油・油（60℃まで） M フッ素ゴム − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5〜φ9.5 10 φ9.5〜φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 標準 オプションなし A 手動装置付(ロック式) 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V 50/60Hz AC200V AC200V 50/60Hz イ ロ ハ ニ ホ ヘ ト チ

〈形番表示例〉

AD21EX4-40F-04G10AKR-AC100V

※1：相フランジはJIS B2210の10Kフランジです。(本体には付属しておりませんので、別途ご購入ください。) ※2：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合せください。 ※3：耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによってAC-DC変換したコイルです。 ※4：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12、24、48、110、115、120、220、240、380、400、415、440、480、500V AC(ダイオード付)110、220V　DC6、12、24、48、100、110、200、220V

形番選定にあたっての注意事項

40F

0

4

G 10

A KR

AC100V

AD21EX4

Series

品番 部品名称 材 質 1 コアー組立 SUS405相当・SUS316L・ SUS403 ステンレス 2 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 3 コイル ― ― 4 プランジャ SUS405相当 ステンレス 5 プランジャばね SUS304 ステンレス 6 弁ばね SUS304 ステンレス 7 スタフィング CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 8 シール NBR(FKM） 二トリルゴム（フッ素ゴム） 9 ダイアフラム組立 SUS303・SUS304・NBR （SUS303・SUS304・FKM） ステンレス・二トリルゴム (ステンレス・フッ素ゴム） 10 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 11 Ｏリング NBR(FKM） 二トリルゴム（フッ素ゴム） 12 オリフィス板 SUS304 ステンレス 13 コイルケース ADC12 アルミダイキャスト （ ）内はオプション ● AD21EX4シリーズ

内部構造および部品リスト

9 12 13 7 6 5 8 11 10 4 3 2 1

AD21EX4

Series

外形寸法図

形番 A B C D E F G H AD21EX4-32A 125 54 112 147.5 215.5 27 Rc11_{/4 32} AD21EX4-40A 140 60 122 153.5 221.5 30 Rc11_{/2 38} AD21EX4-50A 160 74 132 161.5 229.5 37 Rc2 45 形番 A B D E H J K L AD21EX4-32F 170 32 147.5 215.5 135 36 100 12 AD21EX4-40F 180 38 153.5 221.5 140 42 105 14 AD21EX4-50F 180 45 161.5 229.5 155 53 120 14 ● 標準タイプ(Rcネジ込みタイプ) AD21EX4-32A・40A・50A ● 標準タイプ(フランジタイプ) AD21EX4-32F・40F・50F

外形寸法図

B E H _D Ｇ1/2 31 101 73 外部ア−ス端子 64 □55 F A G C 外部アース端子 φＨ L A B 31 73 101 Ｇ1/2 □55 64 E D φK φJ 4-φ19

オプション外形寸法図

● 手動装置付(ロックタイプ)(Rcネジ込みタイプ) AD21EX4-32A・40A・50A-※※※ A ● 手動装置付(ロックタイプ)(フランジタイプ)AD21EX4-32F・40F・50F-※※※ A

AD21EX4

Series

72 手動装置 72 手動装置

M E M O

防爆形 パイロットキック式2ポート電磁弁

（マルチレックスバルブ）

ADK11EX4

Series

● 耐圧防爆構造Ex d ⅡB T4（グループⅡB・温度等級T4） ● NC（通電時開）形

● 接続口径：Rc1/2、Rc3/4、Rc1 ● ダイアフラム駆動式

● 日本認証型式検定合格番号　AC：第TC20592号　DC：第TC20616号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0152X　DC：16-AV4BO-0148X

機種形番 ADK11EX4 使用流体 空気・低真空(1.33×103_{Pa)・水・灯油・油（50mm}2_/s以下） 作動圧力差 MPa 0〜1(ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。) 最高使用圧力 MPa 2 耐圧力(水圧にて) MPa 4 流体温度 ℃ −10〜60(凍結のないこと) 周囲温度 ℃ −10〜50 耐熱クラス AC：クラス180（H）　ACダイオード内蔵、DC：クラス130（B） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T4） 弁構造 パイロットキック式ポペット構造 ダイアフラム駆動 弁座漏れ（※） cm3_{/min（ANR） 1以下（空気にて）} 取付姿勢 自在 保護構造 IP65相当 ※：空圧0.02〜1MPaにおける値です。 0.02MPa未満で使用の場合にはシールが不安定となりますので、使用にあたってはお問い合せください。 項 目 接続口径 オリフィス_径(mm)最低作動圧力差 (MPa) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 (kg) 空気 水・灯油 油(50mm2_{/s) 保持時 起動時 AC} 50/60Hz DC 機種形番 _{AC DC AC DC AC DC 50Hz 60Hz 50Hz 60Hz} NC（通電時開）形 ADK11EX4 -15A Rc1/2 16 0 1 0.6 1 0.6 0.6 0.5 AC100V 50/60Hz AC200V 50/60Hz 20 16 80 64 10/8.5 15 1.4 -20A Rc3/4 23 1.5 -25A Rc1 28 1.9 ※1：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。 ※2：電圧変動範囲は定格電圧の−10〜＋10％以内で使用してください。 ※3：低真空でご使用の場合は、OUTポート側を真空引きしてください。 機種形番 接続口径 オリフィス径_{(mm) C[dm3/（s･bar）] b} 流量特性_{Cv値 S（mm2）} NC（通電時開）形 ADK11EX4 -15A Rc 1/2 16 20 0.31 4.5 − -20A Rc 3/4 23 − − 8.6 162 -25A Rc 1 28 − − 12.0 231 ※：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。

機種別仕様

流量特性

共通仕様

JIS記号

IN OUT

ADK1 1 EX4

ADK11EX4

Series

形番表示方法

記号 内 容 作動方式 1 NC（通電時開）形 接続口径 15A Rc1/2 20A Rc3/4 25A Rc 1 ボディ・シール材質組合せ ボディ シール 処理 処理 0 標準 青銅 ニトリルゴム − 空気・水・低真空・灯油・油（60℃まで） B オプション フッ素ゴム − D ステン レス ニトリルゴム ₋ 空気・水・低真空・灯油・油（60℃まで） E フッ素ゴム − H 青銅 ニトリルゴム 禁油処理 空気・水・低真空・灯油・油（60℃まで） J フッ素ゴム − P エチレンプロピレンゴム − L ステン レス ニトリルゴム 空気・水・低真空・灯油・油（60℃まで） M フッ素ゴム − R エチレンプロピレンゴム − コイルの種類 3 耐熱クラス130(B)防爆コイル（DC用） 4 耐熱クラス180(H)防爆コイル（AC用） 5 耐熱クラス130(B)ダイオード内蔵防爆コイル（AC用） 適用ケーブル外径 9 φ7.5〜φ9.5 10 φ9.5〜φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V 50/60Hz AC200V AC200V 50/60Hz ※5 機種形番

形番表示方法

機種：ADK11EX4

●

イ 作動方式 ：NC（通電時開）形

●

ロ 接続口径 ：Rc3/4

●

ハ ボディ・シール材質組合せ：ボディ-青銅・シール-ニトリルゴム

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径 ：φ9.5〜φ10.5

●

ヘ 防爆認証機関 ：韓国認証（KOSHA）

●

ト 電圧 ：AC100V 50/60Hz

〈形番表示例〉

※1：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合せください。 ※2：エチレンプロピレンゴムシールの組合せ( 項P、R)は、最高差動圧力差0.6MPaとなります。 ※3： エチレンプロピレンゴムシールの組合せ（ 項 P、R）は、流体が空気では使用できません。（圧 縮空気には油分が含まれており、エチレンプロピレンゴムは耐油性がないため。） ※4： 耐熱クラスBダイオード内蔵コイルは、電源電圧ACからコイル電圧DCにダイオードによっ てAC-DC変換したコイルです。 ※5：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12、24、48、110、115、120、220、240、380、400、415、440、480、500V AC( ダイオード付 )110、220V　DC6、12、24、48、100、110、200、220V ※1 ※2 ※3 ※4 作動方式 イ 接続口径 ロ 防爆認証機関 ヘ コイルの種類 ニ ボディ・シール材質組合せ ハ 電圧 ト イ ロ ハ ニ ホ ヘ ト

ADK11EX4-20A-04G10KR-AC100V

形番選定にあたっての注意事項

ハ ハ

20A

0

4

G 10 KR

AC100V

適用ケーブル外径 ホ

ADK11EX4

Series

品番 部品名称 材 質 1 コアー組立 SUS405相当・SUS316L・ SUS403 ステンレス 2 シェーディングコイル※ Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 3 コイル ― ― 4 プランジャ組立 SUS405相当・NBR (SUS405相当・FKMまたはEPDM） ステンレス 5 プランジャばね SUS304 ステンレス 6 キックばね SUS304 ステンレス 7 スタフィング C3771（SCS13） 黄銅（ステンレス鋳物） 8 シール NBR (FKM、EPDM） 二トリルゴム（フッ素ゴム、 エチレンプロピレンゴム） 9 ダイアフラム組立 SUS303・SUS304・NBR （SUS303・SUS304・FKM またはEPDM） ステンレス・二トリルゴム (ステンレス・フッ素ゴム またはエチレンプロピレンゴム） 10 ボディ CAC408（SCS13） 青銅鋳物（ステンレス鋳物） 11 Ｏリング NBR (FKM、EPDM） 二トリルゴム（フッ素ゴム、 エチレンプロピレンゴム） 12 コイルケース ADC12 アルミダイキャスト ※ DCコイルまたはダイオード内蔵コイルの場合、シェーディングコイルは使用 されません。 （ ）内はオプション ● ADK11EX4シリーズ

内部構造および部品リスト

7 6 5 4 3 2 8 11 10 9 12 1 OUT IN

ADK11EX4

Series

外形寸法図

● 標準タイプ ADK11EX4-15A・20A・25A

外形寸法図

形番 A B C D E F G H ADK11EX4-15A 71 27（29） 14.5 59 179.5 50 Rc1/2 111.5 ADK11EX4-20A 80 32（35） 17.5 62.5 186 60 Rc3/4 118 ADK11EX4-25A 90 41（45） 21.5（22.5） 68 195.5（196.5） 71 Rc1 127.5（128.5） （ ）内寸法はボディ材質ステンレス B G F □55 64 H C E D A G1/2 73 101 31

防爆形 直動式2ポート電磁弁

（マルチレックスバルブ）

AB41EX2

Series

● 耐圧防爆構造Ex d ⅡB T2（グループⅡB・温度等級T2）

● 日本認証型式検定合格番号　AC：第TC20614号

● 韓国認証型式検定合格番号　AC：16-AV4BO-0151X

● NC（通電時開）形

● 接続口径：Rc1/4、Rc3/8

項 目 AB41EX2 使用流体 空気・水・灯油・油（50mm2_{/s以下）・蒸気} 作動圧力差 MPa 0〜4(ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。) 最高使用圧力 MPa 5（流体：蒸気の場合0.7） 耐圧力(水圧にて) MPa 25 流体温度 ℃ −10〜＋170 周囲温度 ℃ −10〜＋40 耐熱クラス クラス180（H） 雰囲気 屋外・爆発性ガス等（グループⅡB・温度等級T2） 弁構造 直動式ポペット構造 弁座漏れ cm3_{/min（ANR） 300以下(空気にて)} 取付姿勢 自在 保護構造 IP65相当 項 目 接続口径オリフィス_径(mm) 最高作動圧力差(MPa) 定格電圧 皮相電力(VA) 消費電力(W) 質量 （kg） 空気 水・温水・灯油 油(50mm2_{/s) 蒸気 保持時 起動時 AC} 機種形番 _{AC AC AC AC 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz} AB41EX2-02 -1 Rc1/4 1.5 4 2.5 2 0.7 AC100V 50/60Hz AC200V 50/60Hz 11 9.5 30 26 5.5 5 1.2 -2 2.0 2 1.5 1.2 0.7 -3 3.0 0.9 0.7 0.4 0.7 -4 3.5 0.7 0.6 0.3 0.6 -5 4.0 0.5 0.4 0.2 0.4 -6 5.0 0.3 0.3 0.15 0.3 -7 7.0 0.15 0.15 0.10 0.15 AB41EX2-03 -1 Rc3/8 1.5 4 2.5 2 0.7 -2 2.0 2 1.5 1.2 0.7 -3 3.0 0.9 0.7 0.4 0.7 -4 3.5 0.7 0.6 0.3 0.6 -5 4.0 0.5 0.4 0.2 0.4 -6 5.0 0.3 0.3 0.15 0.3 -7 7.0 0.15 0.15 0.10 0.15 ※：電圧変動範囲は定格電圧の−10〜＋10％以内で使用してください。

機種別仕様

流量特性

JIS記号

共通仕様

機種形番 接続口径 オリフィス径_{(mm) C[dm3/（s･bar）]} 流量特性_{b Cv値} AB41EX2- -1 Rc 1/4 Rc 3/8 1.5 0.29 0.53 0.1 -2 2.0 0.53 0.52 0.15 -3 3.0 1.1 0.52 0.31 -4 3.5 1.7 〈1.5〉 0.49 〈0.47〉 0.42 〈0.40〉 -5 4.0 2.1 〈1.9〉 0.48 〈0.47〉 0.54 〈0.48〉 02 03 OUT IN

AB41EX2

Series

形番表示方法

記号 内 容 接続口径 02 Rc1/4 03 Rc3/8 オリフィス径 1 φ1.5 2 φ2 3 φ3 4 φ3.5 5 φ4 6 φ5 7 φ7 ボディ・シール材質組合せ ボディ シール 処理 備考 C 標準 黄銅 PTFE ₋ 空気・水・灯油・油・蒸気（170℃まで） F オプ シ ョ ン ステンレス PTFE K 黄銅 PTFE _禁油処理 N ステンレス PTFE コイルの種類 4 耐熱クラス180(H)防爆コイル（AC用） 適用ケーブル外径 9 φ7.5〜φ9.5　　※　 項 KRの場合 φ8.0〜φ9.5 10 φ9.5〜φ10.5 11 φ10.5〜φ11.5 13 φ11.5〜φ13.5 その他オプション 無記号 オプションなし B 取付板付 防爆認証機関 無記号 日本認証（TIIS） KR 韓国認証（KOSHA） 電圧 AC100V AC100V50/60Hz AC200V AC200V50/60Hz 機種形番

形番表示方法

機種：AB41EX2

●

イ 接続口径 ：Rc1/4

●

ロ オリフィス径 ：φ3.5

●

ハ ボディ・シール材質組合せ：ボディ-黄銅・シール-PTFE

●

ニ コイルの種類 ：耐熱クラス180（H）防爆コイル（AC用）

●

ホ 適用ケーブル外径 ：φ9.5〜φ10.5

●

ヘ その他オプション ：取付板付

●

ト 防爆認証機関 ：韓国認証（KOSHA）

●

チ 電圧 ：AC100V 50/60Hz

〈形番表示例〉

※1：配管ポートのネジは、Gネジ、NPTネジも対応いたしますので、お問い合 せください。 ※2：その他の電圧については、下記電圧が製作できますのでご相談ください。 AC12、24、48、110、115、120、220、240、380、400、415、440、 480、500V

B KR

10

4 G

02

4

C

AC100V

AB41EX2

オリフィス径 ロ 防爆認証機関 ト コイルの種類 ニ ボディ・シール材質組合せ ハ 適用ケーブル外径 ホ その他オプション ヘ イ ロ ハ ニ ホ ヘ ト チ ※2電圧 チ

AB41EX2-02-4-C4G10BKR-AC100V

形番選定にあたっての注意事項

接続口径 イ ※1 ト

AB41EX2

Series

内部構造および部品リスト

● 標準タイプ AB41EX2-02・03-1〜7

外形寸法図

品番 部品名称 材質 1 コアー組立 SUS405相当、316L・403 ステンレス 2 コイル ― ― 3 シェーディングコイル Cu（ボディステンレス時Ag） 銅（ボディステンレス時銀） 4 プランジャ SUS405相当 ステンレス 5 プランジャばね SUS304 ステンレス 6 Oリング PTFE 四フッ化エチレン樹脂 7 弁シール PTFE 四フッ化エチレン樹脂 8 ボディ C3771(SUS303) 黄銅(ステンレス) 9 コイルケース ADC12 アルミダイカスト （ ）内はオプション 9 8 7 6 5 4 3 2 1 OUT IN □55 Ｒc3/8(03) Ｒc1/4(02) Ｇ1/2 2-Ｍ5深さ8 取付ネジ 28 18 64 Ａ Ｄ C B E 73 101 31

AB41EX2

Series

オプション外形寸法図

● ステンレスボディ

AB41EX2-02・03-1〜7-オプション外形寸法図

● 取付板 AB41EX2-02・03-1〜7-※※※ 形番 A B AB41EX2-02-1〜6□ φ37.5 11 AB41EX2-02-7□ AB41EX2-03-1〜7□ φ45 12 区分 適応機種 取付板No.1 GE-100106 ● AB41EX2- -1〜7 黄銅ボディ ● AB41EX2-02-1〜6 ステンレスボディ 取付板No.2 GE-100159 ● AB41EX2-02-7 ステンレスボディ ● AB41EX2-03-1〜7 ステンレスボディ F,N B_AB 02 03 ( )内寸法は取付板No２ 4-φ5.5 2-φ6 62(70) 50(58) 18(18) 18 30 2 8 B Ａ
