Improvements in neuronal recording quality of microneedle-electrode devices

マイクロニー ドル電極デバ イスによる 神経計測の高 品質化技術

(Improvements in neuronal recording quality of microneedle-electrode devices)

2021 年 1 月

博 士 （ 工 学 ）

井 戸 川 槙 之 介

豊 橋 技 術 科 学 大 学

マイクロニー ドル電極デバ イスによる 神経計測の高 品質化技術

論 文 要 旨

本 研 究 で は 、 マ イ ク ロ ニ ー ド ル 電 極 を 用 い た 神 経 計 測 技 術 の 高 品 質 化 を 目 的 と し 、 VLS 結 晶 成 長 法 を 用 い た 低 侵 襲 な 刺 入 型 電 極 を 用 い て 、 同 軸 構 造 を 有 し た コ ア キ シ ャ ル 神 経 電 極 を 提 案 し 、 従 来 の VLS 結 晶 成 長 法 の 欠 点 で あ っ た 高 い 電 極 イ ン ピ ー ダ ン ス を 解 決 す る た め 、Si-MOSFET を 用 い た ソ ー ス フ ォ ロ ワ 回 路 、 低 侵 襲 化 の た め の 薄 膜 化 技 術 を 提 案 す る 。 さ ら に 、 従 来 の 神 経 信 号 計 測 で は 有 線 計 測 が 一 般 的 で あ り 、 ケ ー ブ ル に よ っ て 動 物 の 行 動 が 阻 害 、 ケ ー ブ ル か ら の ノ イ ズ に よ っ て 信 号 の 質 が 悪 化 す る こ と が 問 題 で あ っ た 。 こ れ に は 、 ワ イ ヤ レ ス 技 術 を 用 い た 神 経 信 号 計 測 を 行 う こ と で 解 決 を す る こ と が で き る が 、 従 来 の ワ イ ヤ レ ス 計 測 シ ス テ ム で は 、 サ イ ズ が 大 き く 、 ま た 重 量 も 重 い と 問 題 が あ り マ ウ ス な ど の 小 動 物 に は 搭 載 す る こ と が で き な か っ た 。 そ こ で 本 研 究 で は さ ら な る 神 経 計 測 技 術 の 高 品 質 化 と し て マ ウ ス を 対 象 と し た 小 型 で 軽 量 な Bluetooth 技 術 を 用 い た ワ イ ヤ レ ス 計 測 シ ス テ ム の 提 案 を 行 う 。

は じ め に 、 従 来 の VLS 結 晶 成 長 法 を 用 い た マ イ ク ロ プ ロ ー ブ の 問 題 を 解 決 す る た め 、’コ ア キ シ ャ ル’神 経 電 極 を 提 案 し 、’コ ア キ シ ャ ル’神 経 電 極 デ バ イ ス を 作 製 し た 。 各 種 電 気 的 測 定 を 行 い 、 神 経 信 号 の 取 得 能 力 を 確 認 す る た め 、 マ ウ ス を 用 い て’コ ア キ シ ャ ル’神 経 電 極 の 細 胞 外 電 位 計 測 を 行 っ た 。マ ウ ス の 1 次 体 性 感 覚 野(S1B)に デ バ イ ス を 刺 入 し 、LFP な ら び に ス パ イ ク 信 号 の 測 定 を 行 っ た 結 果 、刺 激 に 対 す る 応 答 を 測 定 す る こ と が で き 、 極 至 近 距 離 で の 神 経 信 号 の 同 時 取 得 が 確 認 で き た 。 デ バ イ ス を 刺 入 し た 状 態 で 配 線 を 変 更 し 、 シ ェ ル 電 極 を 参 照 電 極 と し た 局 所 的 差 動 計 測 の 実 験 も 行 っ た 。 実 験 の 結 果 、 同 時 計 測 時 に 比 べ 、SNR で 約 1.5 倍 、Firing rate は 約 2.5 倍 向 上 し た 。こ の 結 果 か ら’コ ア キ シ ャ ル’神 経 電 極 は 質 の 高 い 信 号 計 測 が 行 え る こ と を 実 証 し た 。

次 に 、Si-MOSFET の 各 種 設 計 、 作 製 を 行 い 各 種 電 気 的 特 性 を 記 載 し た 。 ま た 、 神 経 信 号 の 取 得 能 力 を 確 認 す る た め 、 マ ウ ス を 用 い て 細 胞 外 電 位 計 測 を 行 っ た 。 結 果 と し て 、神 経 電 極 単 体 で は LFP 信 号 は 取 得 で き た が 、Spike 信 号 の 取 得 は で き な か っ た 。 そ こ で 配 線 の 接 続 を 変 更 し 、 ソ ー ス フ ォ ロ ワ 回 路 を 通 し た 状 態 で 信 号 計 測 を 行 た 結 果 、LFP 振 幅 な ら び に Firing Rate の 増 加 を 確 認 し 、Si-MOSFET を 通 す こ と で 神 経 信 号 の 質 が 向 上 す る こ と を 実 証 し た 。

最 後 に 、神 経 活 動 を ワ イ ヤ レ ス で 測 定 が で き る Bluetooth Low Energy（BLE）ベ ー ス の ワ イ ヤ レ ス ニ ュ ー ロ ン 記 録 シ ス テ ム を 提 案 、 設 計 、 作 製 を 行 っ た （ 重 量 < 3.9 g、 測 定 値 は 15×15×12mm³）。 各 種 電 気 的 測 定 を 行 い 、 ワ イ ヤ レ ス 計 測 シ ス テ ム の 増 幅 率 が 十 分 で あ り 、 ノ イ ズ も 十 分 に 小 さ い こ と を 確 認 し た 。 神 経 信 号 取 得 能 力 を 確 認 す る た め に マ ウ ス を 用 い た 生 理 実 験 を 行 っ た 。 急 性 実 験 、 慢 性 実 験 、Free-moving 実 験 と も に 神 経 信 号 を 取 得 す る こ と が で き 、 ま た 従 来 の 有 線 計 測 シ ス テ ム と 同 程 度 の ノ イ ズ で 計 測 を 行 う こ と が で き 、 ま た ケ ー ブ ル ノ イ ズ が 減 少 し た こ と に よ る SNR の 増 加 も 確 認 で き 、 高 品 質 な 神 経 信 号 取 得 を 行 え る こ と を 実 証 し た 。

Improvements in neuronal recording quality of microneedle-electrode devices

Abstract

In t h i s st u d y, w e p r o p o s e d a c o ax i a l m i c r o n e e d l e - e l e c t ro d e w i t h a c o ax i a l s t r u c t u r e us i n g V LS c r ys t a l gr o w t h m e t ho d w i t h t h e a i m o f i m p r o v i n g t h e q u a l i t y o f n e u r a l m e a s u r e d t e c h n o l o g y. In o r d e r t o s o l v e t h e hi gh e l e c t r o d e i m p e d a n c e t h a t w a s a p r o b l e m of t h e c o n v e n t i o n al V LS c r ys t a l gr o w t h m e t h o d , w e p r o p o s e a s o u r c e f o l l o w e r c i r c u i t u s i n g S i - M OS F E T a n d a t hi n t e c h n o l o g y f o r l o w i n v a s i v e n e s s . F u rt he r m o r e , i n t h e c o nv e n t i o n a l n e u r on a l s i gn a l m e a s u r e m e nt ge n e r a l l y w i r e d m e a s u r e m e n t , a n d t h e re i s a p r o b l e m t h a t t h e b e h a v i o r o f t he a n i m a l i s i n h i b i t e d b y t h e c a b l e a n d t h e s i gn a l q u a l i t y i s d e gr a d e d b y t h e n o i s e f r o m t h e c a b l e . T h i s c a n b e s o l v e d b y m e a s u r i n g n e u r o n a l s i gn a l s u s i n g w i r e l e s s t e c h n o l o g y, b u t c o n v e n t i o n a l w i r e l e s s m e a s u r e m e n t s ys t e m s h a v e p r o b l em s w i t h l a r ge s i z e a n d h e a v y w e i gh t , a n d c a n n o t a t t a c h i n s m a l l an i m a l s s u c h a s m i ce . T h e r e f o r e , i n t hi s s t u d y, w e p r o p o s e a w i r e l e s s m e a s u r em e n t s ys t e m u s i n g s m a l l a n d l i gh t w e i gh t B l ue t o o t h t e c h no l o g y f o r m i c e a s a w a y t o f u r t h e r i m p r o v e t he q u a l i t y o f n e u r o n a l m e a s u r e m e n t t e c h nol o g y.

F i r s t , w e p r o p o s e d a c o a x i a l c a b l e – i n s p i r e d m i c r o n e e d l e - el e c t r o d e d e v i c e t o

e x pl o r e p o t e nt i a l i m p r o v e m e n t s i n t he q u a l i t y o f t h e e l e c t r o p h ys i o l o gi c a l

r e c o r d i n g u s i n g m i c r o e l e c t r o d e s . T h e f a b r i c a t i on o f t h e c o ax i a l

m i c r o n e e d l e - e l e c t r od e w a s b a s e d o n a V LS - gr o w n s i l i c o n m i c r o n e e d l e a n d t he

s u b s e q u e n t l a ye r - b y - l a ye r f o r m a t i o n o f m e t a l a n d i n s u l at i n g l a ye r s t o r e a l i z e t he

c o r e a n d s h e l l el e c t r o d e s f o r i n di v i du a l n e e d l e s . T h e n e u r o n a l r e c o r d i n g

c a p a b i l i t y o f t h e f a b r i c a t e d e l e c t r o d e d e v i c e w a s c o n f i r m e d b y c o n d u c t i n g

m u l t i c h a n n e l r e c o r d i n g v i a t h e c o r e e l e c t r o d e a n d t h e s h e l l e l e c t r o d e u s i n g a

m o u s e

. C on n e c t i n g t h e s h e l l e l e c t r o d e t o t h e r ef e r e n c e l i n e o f t h e

a m p l i f i e r yi e l d e d a d i f f e r e n t i a l r e c o r d i ng a t t h e l o c a l i z e d r egi o n w i t h i n t h e t i s s ue ,

w h i c h r e s u l t e d i n a n i m p r o v e m e nt i n t e r m s o f S N R a nd f i r i n g r a t e i n t h e

r e c o r d i n g. A s d e m on s t r a t e d i n t hi s p a p er , t h e c o ax i a l m i c r on e e d l e - e l e c t r o d e w i l l

c o n t r i b ut e t o i m p r ovi n g e l e c t r o p h ys i o l o g i c a l r e c o r d i n gs i n c l u d i n g

a n d

a pp l i c a t i o n s , s i m i l a r t o t h e

r e c o r d i n g, o f f e r i n g t h e p o s si b i l i t y o f

r e c o r d i n g n e u r o n a l a c t i v i t i e s w i t h hi gh - q u a l i t y s i gn a l s .

N e x t , d e s c r i b e d v a r i o u s d e s i gn s a n d f a br i c a t i o n p r o c e s s o f t h e f i l m t yp e M O S a n d v a r i o u s el e c t r i ca l c h a r a c t e r i s t i c s . W e m e a s u r e d t h e e l e c t r i c a l c h a r a c t e r i s t i c s . A l s o w e c o n fi r m e d re c o r d i n g c a p a b i l i t y o f n e u r a l s i gn a l b y m i c e . A s a r e s u l t , t he r e s p o n s e t o t h e s t i m u l u s c o ul d b e m ea s u r e d a s t h e LF P , a n d t h e n e u r a l s i gna l t h r o u gh t h e f i l m M OS F E T .

F i n a l l y, e l e c t r o p h ys i o l o gi c a l r e c o r d i n g, w h i c h h a s m a d e s i gn i f i c a nt

c o n t r i b ut i o ns t o t h e f i e l d o f n e u r o s c i e nc e , c a n b e i m p r o v e d i n t e r m s o f s i gn al

q u a l i t y, i n v a s i v e n e s s , a n d us e o f c a b l e s . A l t ho u gh w i r e l e s s r e c o r d i n g c a n m e e t

t h e s e r e q u i r e m e nt s , c o n v e n t i o n al w i r e l es s s ys t e m s a r e r e l a t i v e l y h e a v y a n d b u l k y

f o r u s e i n s m a l l a n i m a l s s u c h a s m i c e . T h i s s t u d y d e v e l o p e d B l u e t o o t h

l o w - e n e r g y ( B LE ) - b a s e d w i r e l e s s n e u r o n a l r e c o r d i n g s ys t e m w e i gh i n g < 3 . 9 g a n d

m e a s u r i n g 1 5 × 1 5 × 1 2 m m

, wi t h e a s y a s s e m b l y, go o d v e r s a t i l i t y, a n d h i gh

s i gn a l q u a l i t y f o r r e c o r d i n gs . B o t h a c ut e a n d c h r o n i c

c o n f i r m t h e w i r e l e s s r e c o r d i n g c a p a b i l i t i e s o f t h e s ys t e m , w i t h i m p r o v e m e nt s i n

t e r m s o f t h e p o w er s p e c t r a l d e n si t y ( P S D ) a n d s i gn a l - t o - n o i s e r a t i o (S N R )

c o m p a r e d w i t h w i r ed r e c o r d i n g. B e c a u s e o f i t s l o w w e i gh t a n d c o m p a c t n e s s , t he

B LE - b a s e d w i r e l e s s n e u r o n a l r e c o r d i n g s ys t e m c a n b e u s e d n o t o nl y i n m i c e b u t

a l s o i n ot h e r a n i m a l s , s u c h a s r a t s a n d m o n k e ys , t h u s ex p an d i n g t h e a pp l i c a t i on

o f e l e c t r o p h ys i o l o gi c a l r e c o r d i n gs i n n eu r o s c i e n c e .

目 次

第 1 章 序 章 ... 1

1.1 は じ め に ... 1

1.2 刺 入 型 神 経 電 極 と デ バ イ ス 技 術 ... 4

1.2.1 ユ タ ア レ イ ... 4

1.2.2 ミ シ ガ ン プ ロ ー ブ ... 5

1.2.3 ア ク テ ィ ブ プ ロ ー ブ ... 7

1.2.4 柔 軟 フ ィ ル ム 電 極 ... 9

1.2.5 シ リ コ ン 結 晶 成 長 プ ロ ー ブ ... 10

1.3 神 経 信 号 計 測 ... 12

1.4 本 研 究 の 目 的 ... 13

1.5 本 研 究 の 概 要 ... 16

参 考 文 献 ... 17

第 2 章 シ リ コ ン 結 晶 成 長 法 を 用 い た 神 経 電 極 の 作 製 ...20

2.1 は じ め に ... 20

2.2 VLS 結 晶 成 長 法 ... 20

2.3 選 択 的 VLS 成 長 法 ... 21

2.4 VLS 結 晶 成 長 装 置 ... 23

2.4.1 2 イ ン チ 用 VLS 成 長 装 置 ... 23

2.4.2 4 イ ン チ 用 VLS 成 長 装 置 ... 25

2.5 ま と め ... 27

参 考 文 献 ... 27

第 3 章 コ ア キ シ ャ ル 神 経 電 極 の 作 製 と 評 価 ...28

3.1 は じ め に ... 28

3.2 コ ア キ シ ャ ル 神 経 電 極 の 設 計... 29

3.3 コ ア キ シ ャ ル 神 経 電 極 の 作 製... 34

3.4 コ ア キ シ ャ ル 神 経 電 極 の 電 気 的 特 性 ... 37

3.4.1 電 極 イ ン ピ ー ダ ン ス の 測 定 ... 37

3.4.2 O/I 比 の 測 定 ... 39

3.4.3 ク ロ ス ト ー ク な ら び に デ バ イ ス の 耐 久 性 の 測 定 ... 40

3.5 コ ア キ シ ャ ル 神 経 電 極 の 生 理 実 験 ... 42

3.5.1 局 所 的 多 チ ャ ン ネ ル ニ ュ ー ロ ン 計 測 ... 43

3.5.2 局 所 的 差 動 ニ ュ ー ロ ン 計 測 ... 45

3.5.3 脳 組 織 の 損 傷 評 価 ... 48

3.6 ま と め ... 49

参 考 文 献 ... 50

第 4 章 フ ィ ル ム 型 Si-MOSFETア ン プ の 作 製 ...51

4.1 は じ め に ... 51

4.2 フ ィ ル ム 型 Si-MOSFET の 設 計 ... 52

4.3 フ ィ ル ム 型 Si-NMOS の 作 製 と 実 装 ... 58

4.4 フ ィ ル ム 型 Si-NMOS の 電 気 的 特 性 ... 62

4.5 フ ィ ル ム 型 Si-NMOS ソ ー ス フ ォ ロ ワ の 生 理 実 験 ... 66

4.6 ま と め ... 70

参 考 文 献 ... 71

第 5 章 ワ イ ヤ レ ス 計 測 シ ス テ ム ...72

5.1 は じ め に ... 72

5.2 ワ イ ヤ レ ス 計 測 シ ス テ ム の 設 計 ... 76

5.3 ワ イ ヤ レ ス 計 測 シ ス テ ム の 評 価 ... 81

5.4 ワ イ ヤ レ ス 計 測 シ ス テ ム の 生 理 実 験 ... 84

5.4.1 マ ウ ス 急 性 ワ イ ヤ レ ス 計 測 ... 84

5.4.2 マ ウ ス 慢 性 ワ イ ヤ レ ス 計 測 ... 87

5.4.3 自 由 行 動 下 マ ウ ス ワ イ ヤ レ ス 計 測 ... 89

5.5 ま と め ... 91

参 考 文 献 ... 92

第 6 章 総 括 ...93

謝 辞 ...95

研 究 業 績 ...96

学 術 論 文 ... 96

共 著 ... 96

国 内 会 議 発 表 ... 97

共 著 ... 97

国 際 会 議 発 表 ... 98

共 著 ... 98

受 賞 ... 98

付 録 ...99

付 録 1 プ ロ セ ス チ ャ ー ト コ ア キ シ ャ ル 神 経 電 極 ... 99

付 録 2 神 経 信 号 計 測 シ ス テ ム(TDT) ... 104

付 録 3 実 装 用 FPC ... 104

付 録 4 プ ロ セ ス チ ャ ー ト 4ch MOSFET(ソ ー ス フ ォ ロ ワ) ... 105

付 録 5 プ ロ セ ス フ ロ ー フ ィ ル ム 4ch MOSFET(ソ ー ス フ ォ ロ ワ) ... 111

付 録 6 プ ロ セ ス チ ャ ー ト フ ィ ル ム 4ch MOSFET(ソ ー ス フ ォ ロ ワ) ... 114

付 録 7 ワ イ ヤ レ ス 計 測 シ ス テ ム の 回 路 図 ... 121

1

1 章 序論

1.1

人 間 の 脳 は 約 860 億 個 の ニ ュ ー ロ ン （ 神 経 細 胞 ） で 成 り 立 っ て お り[1]、 個 々 の 神 経 細 胞 が 接 続 さ れ る こ と で 複 雑 な ネ ッ ト ワ ー ク が 形 成 さ れ 、情 報 の 記 憶 、処 理 、伝 達 な ど が 行 え る よ う に な る 。こ の ネ ッ ト ワ ー ク を 解 析 す る こ と は 、人 間 の 機 能 を 理 解 す る こ と で あ り 、医 療 応 用 の た め に は 非 常 に 重 要 で あ る 。脳 機 能 の 解 明 は 1800 年 代 か ら 行 わ れ て お り 、21 世 紀 に 入 る と 巨 額 の 資 金 を 投 資 し ニ ュ ー ロ ン ネ ッ ト ワ ー ク を 解 明 す る 研 究 が 活 発 に 行 わ れ て き た 。特 に ア メ リ カ 合 衆 国 の B rain Initiative や 欧 州 の Human Brain Project は 、 脳 機 能 の 解 明 か ら BMI（Brain- Machine-Interface） と い っ た 脳 信 号 を 利 用 し た 外 部 駆 動 デ バ イ ス 、 ア ル ツ ハ イ マ ー 病 や パ ー キ ン ソ ン 病 に 代 表 さ れ る 脳 機 能 障 害 の 解 明 を 行 う 。ま た 脳 機 能 解 明 の 研 究 が 盛 ん に な る に つ れ 、生 体 へ の 負 担 が 少 な い 低 侵 襲 性 、高 い 空 間 分 解 能 、高 い 信 号 対 雑 音 比（S/N 比 ）等 の“質 の 高 い 神 経 信 号 計 測”を 可 能 と す る 神 経 計 測 技 術 、 デ バ イ ス が 求 め ら れ る よ う に な っ た 。

神 経 信 号 の 測 定 方 式 に は 大 き く 分 け て 2 つ あ り 、計 測 を 生 体 外 部 か ら 行 う 非 侵 襲 計 測 と 、測 定 デ バ イ ス を 生 体 内 へ 留 置 す る 侵 襲 計 測 が あ げ ら れ る 。非 侵 襲 計 測 に は 、 磁 気 共 鳴 を 利 用 し た fMRI（functional-Magnetic-Resonance-Imaging）(図 1.

1)[2]や MEG（Magnetoencephalography）(図 1.2)[3]が あ り 、 多 数 の 電 極 を 表 皮 に 装 着 す る EEG（Electroencephalography）(図 1.3)[4]、 近 赤 外 光 の 吸 光 度 差 を 利 用 し た NIRS（Near-Infrared-Spectroscopy）(図 1.4)[5]な ど が 代 表 的 で あ る 。 こ れ ら の 手 法 に は 生 体 を 傷 つ け ず に 神 経 信 号 を 取 得 で き る メ リ ッ ト が あ る が 、微 弱 な 磁 場 ，電 位 ，吸 光 度 を 測 定 す る た め に 装 置 が 非 常 に 大 型 で あ る 。ま た 、取 得 で き る 信 号 は 時 間 的 、空 間 的 分 解 能 が 低 く 単 一 の ニ ュ ー ロ ン の 活 動 を 計 測 す る こ と は 難 し い(図 1.5)[6][7]。

図 1.1 fMRI を 用 い た 脳 活 動 計 測[2] 図 1.2 MEG を 用 い た 脳 活 動 計 測[3]

2

図 1.3 EEG 測 定 装 置[4] 図 1.4 NIRS 測 定 装 置 と 測 定 イ メ ー ジ[5]

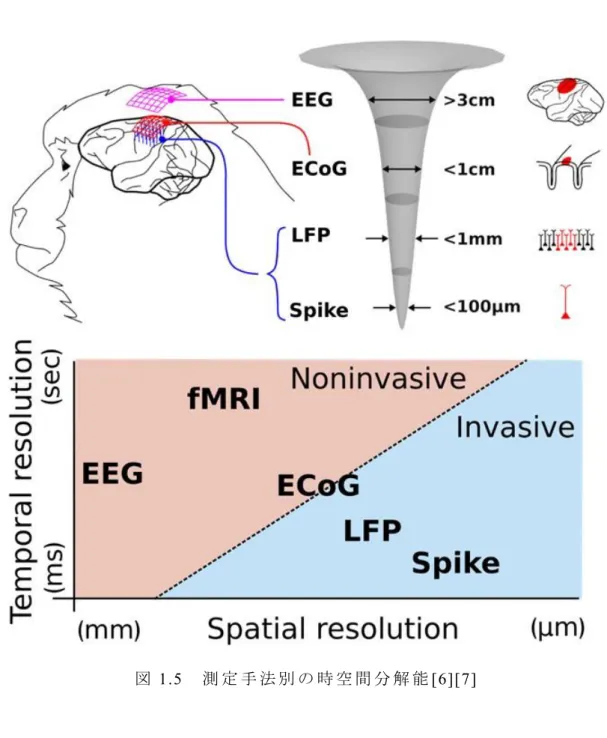

図 1.5 測 定 手 法 別 の 時 空 間 分 解 能[6][7]

3

一 方 、手 術 を 行 い 測 定 デ バ イ ス を 生 体 内 へ 留 置 す る 侵 襲 計 測 に は 、大 き く 表 面 電 極 と 刺 入 型 電 極 が あ る 。 両 電 極 と も MEMS（Micro-Electo-Mechanical-System）

技 術 を 応 用 し た 皮 質 表 面 電 位 ECoG(Electrocorticography)用 の 柔 軟 フ ィ ル ム 電 極 (図 1.6)[8]や 、 皮 質 下 の 局 所 信 号 電 位 （LFP）(図 1.7)[9]お よ び spike 信 号 測 定 用 の 刺 入 型 微 小 電 極 デ バ イ ス[10]が こ れ ま で に 提 案 さ れ 用 い ら れ て い る 。ECoG 用 の 柔 軟 フ ィ ル ム 電 極 に お い て は 、Polydimethylsiloxane（PDMS） や Palylene-C と 呼 ば れ る 柔 軟 性 に 富 ん だ 材 料 を 使 用 し 、生 体 の 拍 動 や 曲 面 の 変 化 に 追 従 し な が ら 表 面 上 で 生 体 信 号 を 測 定 す る た め 、生 体 へ の ダ メ ー ジ が 少 な い と い っ た 利 点 が あ る が 、脳 内 を 伝 搬 し て く る 信 号 を 測 定 す る た め 信 号 の 質 が 悪 い と 言 っ た 問 題 が あ る 。 一 方 で 、 刺 入 型 電 極 に お い て は 、 現 在 バ ル ク Si 基 板 材 料 を ブ レ ー ド ダ イ シ ン グ[11]や ウ ェ ッ ト エ ッ チ ン グ 、 ド ラ イ エ ッ チ ン グ 技 術[12]に よ り 細 く 削 り 出 す も の が 主 流 で あ り 、 こ の 作 製 技 術 は 電 極 を 長 く す る こ と が で き る 利 点 の 一 方 で 、 組 織 お よ び 細 胞 損 傷 を 低 減 さ せ る た め の 電 極 直 径 の 微 細 化 が 問 題 で あ っ た 。電 極 の 微 細 化 は 、組 織 ま た は 細 胞 へ の 直 接 的 な ダ メ ー ジ が 減 少 す る 。先 端 形 状 が 50 µm 以 下 場 合 、 血 液 脳 関 門 （blood-brain barrier） に 重 大 な 損 傷 を 与 え る 可 能 性 が あ り[13]、先 端 直 径 が 20 µm を 超 え る と 、神 経 細 胞 の 局 所 的 な つ な が り を 崩 壊 さ せ て し ま う[14]。組 織 へ の ダ メ ー ジ を 減 ら す た め の 1 つ の 方 法 と し て 、電 極 の 直 径 を 10 µm 未 満 に す る こ と が あ げ ら れ る[15][16]。

図 1.6 柔 軟 フ ィ ル ム 電 極[8] 図 1.7 Parylene-C を 用 い た 表 面 電 極[9]

4

1.2

前 項 で は 、代 表 的 な 計 測 手 法 、電 極 タ イ プ を 紹 介 し た 。本 項 で は 、刺 入 型 電 極 に つ い て 詳 細 に 述 べ る 。刺 入 型 電 極 は 、古 く か ら 用 い ら れ て お り 初 期 の 脳 神 経 科 学 で は 金 属 の ワ イ ヤ ー を 手 作 業 で 組 み 立 て ア レ イ 型 電 極 を 形 成 し て い た(図 1.8、

図 1.9)[17][18]。 し か し 手 作 業 で 電 極 を 組 み 立 て る た め 電 極 の 高 密 度 化 が 困 難 で あ る 点 や 再 現 性 が 乏 し い と 言 っ た 点 で 今 日 で は ほ ぼ 用 い ら れ て い な い 。現 在 で は タ ン グ ス テ ン を 用 い た 単 一 電 極 が 用 い ら れ て い る 。

図 1.8 初 期 の 金 属 ア レ イ 電 極[17] 図 1.9 high-pitch 金 属 ア レ イ 電 極[18]

1.2 .1

一 方 で 、半 導 体 加 工 技 術 が 向 上 す る と MEMS 技 術 を 用 い た Si ベ ー ス の 神 経 電 極 が 登 場 し て く る 。半 導 体 技 術 特 に フ ォ ト リ ソ グ ラ フ ィ ー 技 術 と ド ラ イ エ ッ チ ン グ 技 術 を 用 い る こ と で 、 電 極 ピ ッ チ を 詰 め る こ と が で き 高 密 度 化 が 可 能 で あ る 。 ま た 、µmオ ー ダ ー で の 制 御 も 可 能 で あ り 再 現 性 が 大 幅 に 向 上 し た 。 こ の 半 導 体 技 術 を 用 い た 代 表 的 な 電 極 と し て ア メ リ カ の ユ タ 大 学 が 開 発 し た ユ タ 電 極 や ア メ リ カ の ミ シ ガ ン 大 学 が 開 発 し た ミ シ ガ ン 電 極 が あ る 。 ユ タ 電 極 は 、Si ウ エ ハ を ブ レ ー ド ダ イ シ ン グ を 用 い て 電 極 を 形 成 し 、 電 極 間 の 絶 縁 は 開 発 初 期 は pn 接 合 に よ る サ ー モ マ イ グ レ ー シ ョ ン 技 術 、技 術 の 発 展 と と も に 絶 縁 性 の 優 れ た ガ ラ ス 材 料 が 開 発 さ れ 、mote of glass と 呼 ば れ る 液 状 ガ ラ ス に よ り 絶 縁 さ れ る[19]。 一 方 、ダ イ シ ン グ 後 に は 先 端 部 分 は 鈍 角 に な っ て い る た め 異 方 性 ウ ェ ッ ト エ ッ チ ン グ 技 術 に よ り 先 端 部 に テ ー パ ー が 形 成 さ れ る 。 こ の ユ タ 電 極 は 電 極 直 径 約 80 µm、 電 極 長 さ は ウ エ ハ の 厚 み に 依 存 す る が 約 1.5 mm、 電 極 間 隔 400 µm と な っ て い る(図 1.10)[11]。

5

図 1.10 ブ レ ー ド ダ イ シ ン グ を 用 い た ユ タ 電 極[11]

1.2 .2

ミ シ ガ ン 電 極 は 、ユ タ 電 極 と は 違 い ブ レ ー ド ダ イ シ ン グ は 用 い な い 。初 期 の 電 極 で は 、ボ ロ ン を ド ー プ し た P 型 Si よ り も ノ ン ド ー プ の Si の ほ う が エ ッ チ ン グ レ ー ト が は る か に 速 い こ と を 利 用 し た 選 択 的 エ ッ チ ン グ を 行 っ て シ ャ ン ク 形 状 の 電 極 を 形 成 し て い た(図 1.11)[10]。 現 在 で は 、SOI（Silicon on Insulator） ウ エ ハ お よ び DRIE（Deep-Reactive-Ion-etching） を 用 い た プ ロ セ ス に 移 行 し て い る 。 DRIE を 用 い る こ と で ウ ェ ッ ト エ ッ チ ン グ の 弊 害 で あ る ア ン ダ ー カ ッ ト が 少 な く 、エ ッ チ ン グ 面 が 荒 れ な い と い っ た メ リ ッ ト が あ り 、ま た 、SOI ウ エ ハ の BOX 層(SiO2)を エ ッ チ ン グ ス ト ッ プ 層 と し て 利 用 す る こ と に よ り 正 確 な エ ッ チ ン グ が 可 能 と な る た め 信 頼 性 向 上 に つ な が る 。こ の 電 極 直 径 は 70 µm、電 極 長 さ は 約 10 mm、 電 極 間 隔 20 µm と な っ て い る(図 1.12)[20]。

6

図 1.11 高 濃 度 ボ ロ ン 層 を 利 用 し た 選 択 的 エ ッ チ ン グ で 形 成 し た ミ シ ガ ン 電 極 [10]

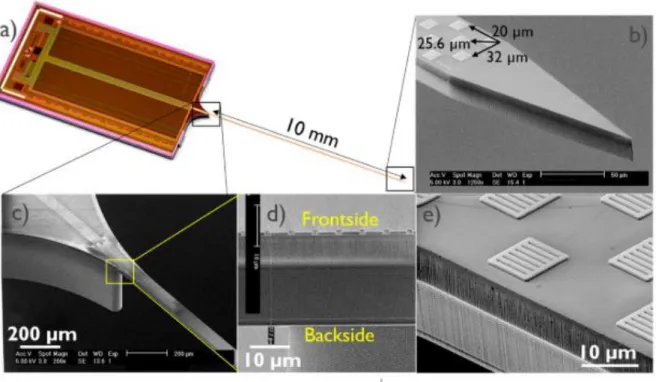

図 1.12 Deep-RIE を 用 い た ミ シ ガ ン 型 電 極[20]

7

1.2 .3

高 品 質 な 神 経 信 号 の 取 得 の た め 、現 在 で は 集 積 回 路 を 搭 載 す る こ と が 一 般 的 と な っ て い る 。 特 に SOI ウ エ ハ を 用 い た ミ シ ガ ン 電 極 で は 、 高 密 度 多 チ ャ ン ネ ル 化 の た め の マ ル チ プ レ ク サ 回 路 、神 経 信 号 増 幅 の た め の 増 幅 回 路 な ど 専 用 に 設 計 さ れ た ASIC（Application-Specific-Integrated-Circuit）を 搭 載 し た デ バ イ ス も 登 場 し て い る(図 1.12)[20]。一 方 で 、作 製 し た デ バ イ ス の 裏 面 ま た は 根 元 に MOS 集 積 回 路 や 無 線 伝 送 シ ス テ ム を 搭 載 し さ ら な る 高 機 能 化 を 実 現 し た デ バ イ ス も 存 在 す る(図 1.13)[21]。 ま た 、 近 年 で は Neuropixels probe と 呼 ば れ て い る シ ャ ン ク 上 に 従 来 の ミ シ ガ ン 電 極 よ り も 電 極 ピ ッ チ が 狭 く（20 µm）、300 以 上 の 測 定 電 極 を も ち 、FPC を 介 し て 処 理 回 路 へ 接 続 す る 高 機 能 電 極 も 登 場 し て い る(図 1.14)[22]。

し か し 、こ れ ら の 電 極 の 電 極 直 径 は 、プ ロ セ ス の 上 の 制 約 か ら 微 細 化 す る こ と は 困 難 で あ る 。

図 1.13 ASICを 搭 載 し た ユ タ 電 極[21]

8

図 1.14 Neuropixels probe の 概 略 図 ：(a)プ ロ ー ブ 先 端 部 の 模 式 図 、(b)プ ロ ー ブ 先 端 の SEM（Scanning-Electron-Microscopy） 像 、(c)デ バ イ ス パ ッ ケ ー ジ ン グ の 概 略 図 、(d)384 電 極 の 生 理 食 塩 水 中 で の 電 極 ノ イ ズ の 分 布 図 、(e) 384 電 極 の 生 理 食 塩 水 中 で の イ ン ピ ー ダ ン ス の 分 布 図[22]

9

1.2 .4

ECoG 電 極 用 柔 軟 フ ィ ル ム 電 極 を 応 用 し た 刺 入 型 電 極 も 存 在 す る 。フ ィ ル ム 電 極 を 細 く 糸 状 に 加 工 し 、 刺 入 器 具 を 用 い て 生 体 内 へ 刺 入 す る デ バ イ ス で あ る [23](図 1.15)[24]。 こ の デ バ イ ス の 利 点 と し て 柔 軟 性 材 料 を 使 用 し て い る た め 生 体 の 変 化 に 追 従 で き る 点 が あ る 。し か し 、生 体 内 へ 刺 入 す る 方 法 が 裁 縫 用 ミ シ ン の よ う に 針 状 の 治 具 に 装 着 し 生 体 へ 刺 入 す る た め デ バ イ ス 自 体 の 損 傷 よ り も 大 き く な っ て し ま う と い っ た 欠 点 が あ る 。

図 1.15 刺 入 型 フ ィ ル ム 電 極 と 刺 入 装 置[24]

10

1.2 .5

本 研 究 室 で は 、VLS（Vapor-Liquid-Solid） 結 晶 成 長 法 を 用 い た Si プ ロ ー ブ を 作 製 し て き た[25]–[29]。VLS 結 晶 成 長 法 を 用 い た Si プ ロ ー ブ(図 1.16)[30]で は 、 電 極 先 端 直 径 が 10 µm で 作 製 で き 生 体 へ の ダ メ ー ジ を 最 小 限 に す る こ と が で き る 。 し か し 、VLS 結 晶 成 長 法 を 用 い た 電 極 で は 、 エ ピ タ キ シ ャ ル 成 長 を 用 い る た め 、隣 接 す る 電 極 間 隔 を 狭 く す る こ と が で き ず（> 300 µm）電 極 の 高 密 度 化 が で き な い （ 図 1.17）。 ま た 、Si を エ ッ チ ン グ し て シ ャ ン ク を 形 成 す る 刺 入 型 電 極 と は 違 い 、 立 体 構 造 の 電 極 で あ る た め 1 本 の Si プ ロ ー ブ で 1 電 極 と な っ て し ま う た め 、 こ れ も 高 密 度 化 の ボ ト ル ネ ッ ク と な っ て い る 。

図 1.16 VLS結 晶 成 長 法 を 用 い た 刺 入 型 電 極[30]

図 1.17 VLS 結 晶 成 長 法 を 用 い た 多 チ ャ ン ネ ル 刺 入 型 電 極 の 模 式 図[25]

11

表 1.1 に 1.2 章 で 示 し た 各 神 経 電 極 の 比 較 を 記 載 し た 。 本 研 究 室 で 研 究 し て い る シ リ コ ン 結 晶 成 長 プ ロ ー ブ で は 、他 の 電 極 よ り も 電 極 直 径 が 小 さ く 侵 襲 性 が 低 い こ と が わ か る 。し か し 、電 極 数 は 他 の 電 極 よ り も 少 な く 、電 極 間 隔 も 広 い 。ま た 、他 の 電 極 は マ ル チ プ レ ク サ や 増 幅 回 路 を 搭 載 し 、ス イ ッ チ ン グ や 信 号 増 幅 が 行 え る 。表 1.1 か ら わ か る よ う に シ リ コ ン 結 晶 成 長 プ ロ ー ブ に は 、さ ら な る 電 極 間 隔 の 狭 小 化 や 多 電 極 化 、回 路 を 搭 載 し 電 極 の ア ク テ ィ ブ 化 を 行 う こ と が 必 須 で あ る 。

表 1.1 各 神 経 電 極 の 比 較 Metal

array[17][18]

Utah array[11]

Michigan probe[22]

VLS Si-probe [25][28][30]

Film electrode[24]

Diameter > 35 µm > 80 µm > 70 µm < 10 µm > 100 µm Pitch ~ 50 µm ~ 400 µm ~ 20 µm ~ 300 µm ~ 50 µm

Channels 128 100 966 1 32

Circuit No Yes Yes No No

12

1.3

神 経 信 号 計 測 を 行 う た め に は 、前 節 の 神 経 電 極 を 用 い て 計 測 を 行 う 。神 経 電 極 に よ り 計 測 さ れ た 信 号 は 、ケ ー ブ ル を 用 い て 計 測 器 に 接 続 し 計 測 を 行 う 。神 経 信 号 は 、μV オ ー ダ ー と 非 常 に 小 さ い 信 号 で あ り 、 外 部 か ら の 混 入 す る ノ イ ズ に よ っ て 測 定 が 困 難 に な っ て し ま う 。有 線 を 用 い た 神 経 計 測 で は 、ノ イ ズ に よ る 神 経 信 号 の 劣 化 を 防 ぐ た め 、計 測 さ れ た 信 号 は 神 経 電 極 付 近 で デ ジ タ ル 信 号 に 変 換 さ れ 、光 通 信 な ど の ノ イ ズ に 強 い 手 法 を 用 い て 転 送 さ れ 、計 測 器 内 で ア ナ ロ グ 信 号 へ と 変 換 さ れ る 。し か し な が ら 、神 経 信 号 計 測 時 に は 、さ ま ざ ま な 要 因 で ノ イ ズ が 混 入 し て し ま う 。特 に 脳 表 を 伝 搬 す る 筋 電(EMG)な ど は 振 幅 が mV オ ー ダ ー と 大 き く 神 経 信 号 を ノ イ ズ の 中 へ 消 し て し ま う 。ま た 、神 経 電 極 自 体 の イ ン ピ ー ダ ン ス が 大 き い 場 合 、電 極 イ ン ピ ー ダ ン ス に 起 因 す る 熱 ノ イ ズ や 接 続 さ れ た ケ ー ブ ル の 寄 生 イ ン ピ ー ダ ン ス に よ る 電 圧 信 号 減 衰 に よ っ て 神 経 信 号 の 電 圧 振 幅 が 減 少 し て し ま う 問 題 も あ る 。さ ら に 接 続 さ れ た ケ ー ブ ル は 、振 動 す る こ と に よ っ て ケ ー ブ ル ノ イ ズ を 発 生 さ せ 神 経 信 号 計 測 を 困 難 に し て し ま う 。こ の 問 題 を 解 決 す る た め に 、従 来 で は 参 照 電 極 を 用 い た 差 動 計 測 を 行 う こ と に よ っ て 伝 搬 す る 同 相 ノ イ ズ を 打 ち 消 し EMG な ど の ノ イ ズ 低 減 を 行 っ て い た 。 し か し 、 こ の 手 法 で は 測 定 電 極 と 参 照 電 極 の 距 離 が 離 れ る ほ ど に 局 所 的 な 神 経 計 測 は 不 可 能 と な っ て し ま い 、結 果 と し て 一 定 以 上 ノ イ ズ を 小 さ く で き な い デ メ リ ッ ト が あ っ た 。電 極 イ ン ピ ー ダ ン ス な ら び に 接 続 ケ ー ブ ル に よ る 電 圧 減 衰 、ノ イ ズ に つ い て は 、ケ ー ブ ル を で き る だ け 短 く す る こ と や 、高 入 力 イ ン ピ ー ダ ン ス の 計 測 器 を 用 い る こ と 、 ま た 、ケ ー ブ ル を 用 い ず ワ イ ヤ レ ス 伝 送 シ ス テ ム を 用 い た 神 経 計 測 を 行 う こ と で 解 決 を す る こ と を 行 っ て き た 。

13

1.4

刺 入 型 電 極 の 先 端 直 径 微 細 化 の 課 題 を 解 決 す る 手 法 の 一 つ と し て 、VLS 結 晶 成 長 法 を 用 い た Si プ ロ ー ブ が あ る 。VLS 結 晶 成 長 法 は 、Si 基 板 上 に 先 端 直 径 数 µm、 長 さ 数 百 µm の マ イ ク ロ ニ ー ド ル 電 極 が 形 成 で き 、 前 項 の 刺 入 型 電 極 で 問 題 で あ っ た 先 端 直 径 の 微 細 化 が お こ な え る[27]–[29]。 し か し 、 こ れ ま で の VLS 結 晶 成 長 法 に よ る マ イ ク ロ ニ ー ド ル 電 極 は 、 電 極 間 隔 が プ ロ セ ス の 制 約 に よ り 300 µm 以 下 に す る こ と が で き な か っ た 。そ こ で 同 軸 構 造 か ら ア イ デ ア を 得 た’コ ア キ シ ャ ル 電 極’を 提 案 す る 。 コ ア キ シ ャ ル 電 極 は 、 図 1.18(a)の よ う な 構 造 を 有 し て お り 、中 心 電 極 で あ る コ ア 電 極 の 外 側 に 層 間 絶 縁 膜 を 挟 ん で 極 至 近 距 離 に シ ェ ル 電 極 を 配 し た 構 造 で あ る 。 こ の デ バ イ ス を 用 い る こ と で 従 来 の VLS 結 晶 成 長 法 を 用 い た 神 経 電 極 で は 不 可 能 で あ っ た 高 い 空 間 分 解 能 で の 測 定 が 可 能 と な り 神 経 信 号 計 測 の 高 品 質 化 が 行 え る 。ま た 、従 来 の 刺 入 型 電 極 の 問 題 点 で あ っ た 先 端 直 径 も VLS 結 晶 成 長 法 を 用 い る こ と で 10 µm 以 下 に 抑 え る こ と が で き 、 生 体 へ の 侵 襲 性 の 低 減 が 行 え る 。ま た 、さ ら な る 生 体 信 号 計 測 の 高 品 質 化 の た め に VLS 結 晶 成 長 法 を 用 い た 電 極 の 欠 点 で あ る 、 高 い 電 極 イ ン ピ ー ダ ン ス も 解 決 す る 。こ れ は 、NMOS ソ ー ス フ ォ ロ ワ 回 路(図 1.18(b))を 用 い る こ と で イ ン ピ ー ダ ン ス 変 換 を 行 い 解 決 す る こ と が で き る[30]。 そ こ で NMOS ソ ー ス フ ォ ロ ワ 回 路 を 生 体 内 へ の 埋 め 込 み の た め に Si 基 板 を で き る 限 り 薄 く し 、 生 体 信 号 計 測 向 け に 設 計 を 行 い 作 製 す る 。ま た 、動 物 種 を 用 い た 神 経 信 号 計 測 で は 、計 測 器 ま で の ケ ー ブ ル 長 に 起 因 す る ノ イ ズ が 問 題 と な り 、神 経 信 号 計 測 に 大 き な 影 響 が 出 て し ま う 。特 に 自 由 行 動 化 で の 計 測 時 に は 、ケ ー ブ ル が 動 物 に 動 き に よ り 振 動 し ノ イ ズ が 発 生 し て し ま う 。そ こ で 電 極 の 直 上 で イ ン ピ ー ダ ン ス 変 換 を 行 っ た 後 に 、ワ イ ヤ レ ス ト ラ ン ス ミ ッ タ ー を 用 い て 信 号 を 伝 送 す る こ と で ノ イ ズ の 減 少 が 見 込 め る(図 1.18(c))。 本 研 究 で は 、 ワ イ ヤ レ ス ト ラ ン ス ミ ッ タ ー と し て BLE

（Bluetooth-Low-Energy） 技 術 を 用 い た ト ラ ン ス ミ ッ タ ー も 設 計 、 製 作 す る こ と で さ ら な る 神 経 信 号 計 測 の 高 品 質 化 を 目 指 し 、 最 終 的 に は 、 図 1.19 の 概 略 図 、 図 1.20 の ブ ロ ッ ク ダ イ ヤ グ ラ ム に 示 す よ う に 、 コ ア キ シ ャ ル 神 経 電 極 の 直 近 へ MOSFET を 用 い た ソ ー ス フ ォ ロ ワ を 配 置 し 、 マ ウ ス な ど の 測 定 対 象 の 頭 上 に 固 定 す る 一 体 型 の 計 測 を 行 え る シ ス テ ム 、BMI な ど ヒ ト 応 用 へ 向 け た シ ス テ ム を 目 指 す 。

14

図 1.18 マ イ ク ロ ニ ー ド ル 電 極 デ バ イ ス の 神 経 計 測 高 品 質 化 技 術 ：(a)提 案 す る’ コ ア キ シ ャ ル’神 経 電 極 、(b)NMOS ソ ー ス フ ォ ロ ワ 回 路 、(c)ワ イ ヤ レ ス 計 測 シ ス テ ム

(a)

(b) (c)

15

図 1.19 最 終 的 な シ ス テ ム 構 成

図 1.20 シ ス テ ム 構 成 の ブ ロ ッ ク 図

16

1.5

本 研 究 論 文 は 、VLS 結 晶 成 長 法 を 用 い た 同 軸 構 造 電 極 （ コ ア キ シ ャ ル 神 経 電 極 ）の 作 製 、NMOS ソ ー ス フ ォ ロ ワ 回 路 を 用 い た 神 経 電 極 の 低 イ ン ピ ー ダ ン ス 化 、 Bluetooth 通 信 技 術 を 用 い た 神 経 信 号 計 測 の ワ イ ヤ レ ス 化 、 こ の 3 点 を 用 い た 神 経 信 号 計 測 の 高 品 質 化 の 実 験 結 果 と 考 察 を 取 り ま と め た も の で あ る 。本 論 文 の 構 成 は 以 下 の 通 り で あ る 。

第 2 章 で は 、 コ ア キ シ ャ ル 電 極 の 基 本 構 造 で あ る VLS 結 晶 成 長 に つ い て の 概 要 、VLS 結 晶 成 長 装 置 に つ い て 、 第 3 章 で は 、 コ ア キ シ ャ ル 神 経 電 極 の 作 製 、 電 気 的 特 性 評 価 、マ ウ ス を 用 い た 動 物 実 験 を 行 い コ ア キ シ ャ ル 神 経 電 極 の 有 用 性 の 検 討 を 行 っ て い る 。 第 4 章 で は 、VLS 神 経 電 極 の 低 イ ン ピ ー ダ ン ス 化 を 行 う た め の NMOS ソ ー ス フ ォ ロ ワ 回 路 の 設 計 、 電 気 的 評 価 、 生 理 実 験 を 通 し て 評 価 を 行 っ た 。 第 5 章 は 、 神 経 信 号 計 測 を ワ イ ヤ レ ス 通 信 を 用 い て 行 う た め に Bluetooth 技 術 を 用 い て 回 路 設 計 を 行 い 、 作 製 、 電 気 的 評 価 、 生 理 実 験 を 通 し て 有 用 性 を 評 価 し 、 第 6 章 で 本 論 文 を 統 括 す る 。

17

参 考 文 献

[1] S. Herculano -Houzel, “The human brain in numbers: A linearl y scaled -up primate brain,” Front. Hum. Neurosci., vol. 3, no. NOV, pp. 1–11, 2009, doi:

10.3389/neuro.09.031.2009.

[2] I. R. Olson, H. Rao, K. S. Moore, J. Wang, J. A. Detre, and G. K. Aguirre,

“Using perfusion fMRI to measure continuous changes in neural activity with learning,” Brain Cogn., vol. 60, no. 3, pp. 262–271, 2006, doi:

10.1016/j .bandc.2005.11.010.

[3] H. Laaksonen, J. Kuj ala, A. Hultén, M. Lilj eström, and R. Sal melin, “MEG evoked responses and rhythmic acti vity provi de spatiotemporall y

complementary measur es of neural activit y in language production,”

Neuroimage, vol. 60, no. 1, pp. 29–36, 2012, doi:

10.1016/j .neuroi mage.2011.11.087.

[4] P. L. Nunez et al., “EEG coherency II: Experiment al comparisons of multiple measures,” Clin. Neurophysiol., vol. 110, no. 3, pp. 469–486, 1999, doi:

10.1016/S1388-2457(98)00043 -1.

[5] X. Cui, S. Bray, D. M. Bryant, G. H. Glover, and A. L. Reiss, “A quantitative comparison of NIRS and fMRI across multiple cognitive tasks,” Neuroimage, vol. 54, no. 4, pp. 2808–2821, 2011, doi: 10.1016/j .neuroimage.2010.10.069.

[6] Y. J. Kim et al., “A study on a robot arm driven by three -di mensional

traj ectories predicted from non-invasi ve neural signals,” Biomed. Eng. Online, vol. 14, no. 1, pp. 1–19, 2015, doi: 10.1186/s12938 -015-0075 -8.

[7] 河 野 剛 士, “脳 と 接 続 す る ニ ュ ー ラ ル イ ン タ フ ェ ー ス 技 術,” 電 気 学 会 誌, vol. 140, no. 10, pp. 668–671, 2020.

[8] D. H. Ki m et al., “Dissolvable fil ms of sil k fibroin for ultrathin conformal bio-integrated electronics,” Nat. Mater., vol. 9, no. 6, pp. 1–7, 2010, doi:

10.1038/nmat2745.

[9] G. G. Malliaras et al., “In vi vo recordings of brain activit y using organic transistors,” Nat. Commun., vol. 4, no. 1, 2013, doi: 10.1038/ncomms2573.

[10] K. D. Wise, D. J. Anderson, J. F. Het ke, D. R. Kipke, and K. Naj afi, “Wireless implantable microsystems: Hi gh -densit y elect ronic interfaces to the nervous system,” Proc. IEEE, vol. 92, no. 1, pp. 76–97, 2004, doi:

10.1109/JPROC.2003.820544.

[11] S. Ki m et al., “Integrated wireless neural interface based on the Utah electrode array,” Biomed. Microdevices, vol. 11, no. 2, pp. 453–466, 2009, doi:

10.1007/s10544-008-9251 -y.

18

[12] P. Norlin, M. Kindlundh, A. Mouroux, K. Yoshida, and U. G. Hofmann, “A 32-site neural recording probe fabricated by DRIE of SOI substrates,” J.

Micromechanics Microengineering, vol. 12, no. 4, pp. 414–419, 2002, doi:

10.1088/0960-1317/12/ 4/312.

[13] T. Saxena et al., “The impact of chronic blood–brain barrier breach on

intracortical electrode function,” Biomaterial s, vol. 34, no. 20, pp. 4703–4713, Jul. 2013, doi: 10.1016/J.BIOMATERIALS.2013.03.007.

[14] D. H. Szarowski et al., “Brain responses to micro -machined silicon devices,”

Brain Res., vol. 983, no. 1–2, pp. 23–35, Sep. 2003, doi:

10.1016/S0006-8993(03)03023 -3.

[15] D. J. Edell, V. Van Toi, V. M. Mcneil, and L. D. Clar k, “Factors Infl uencing the Biocompatibility of Insertable Silicon Microshafts,” Cereb. Cortex, vol. 39, no.

6, pp. 635–643, 1992.

[16] T. D. Yoshida Kozai et al., “Ultrasmall i mplantable composite microelectrodes with bioactive surfaces for chronic neural interfaces,” Nat. Mater., vol. 11, no.

12, pp. 1065–1073, 2012, doi: 10.1038/nmat3468.

[17] J. C. Williams, R. L. Rennaker, and D. R. Kipke, “Long-ter m neural recording characteristics of wire microelectrode arrays implanted in cerebral cortex,”

Brain Res. Protoc., vol . 4, no. 3, pp. 303–313, 1999, doi:

10.1016/S1385-299X(99)00034 -3.

[18] M. A. L. Nicolelis et al., “Chronic, multisite, multielectrode recordings in macaque monkeys,” Proc. Natl. Acad. Sci. U. S. A., vol. 100, no. 19, pp. 11041–

11046, 2003, doi: 10.1073/pnas.1934665100.

[19] K. E. Jones, P. K. Campbell, and R. A. Normann, “A glass/silicon composite intracortical electrode array,” Ann. Biomed. Eng., vol. 20, no. 4, pp. 423–437, 1992, doi: 10.1007/ BF02368134.

[20] C. Mora Lopez et al., “A Neural Probe with Up to 966 Electrodes and Up to 384 Confi gurable Channels in 0.13 μm SOI CMOS,” IEEE Trans. Biomed. Circuits Syst., vol. 11, no. 3, pp. 510–522, 2017, doi: 10.1109/TBCAS.2016.2646901.

[21] R. R. Harrison et al., “Wireless neural recording with single low-power

integrated circuit,” IEEE Trans. Neural Syst. Rehabil. Eng., vol. 17, no. 4, pp.

322–329, 2009, doi: 10.1109/TNSRE.2009.2023298.

[22] J. J. Jun et al., “Fully integrated silicon probe s for high-density recording of neural activit y,” Nature, vol. 551, no. 7679, pp. 232–236, 2017, doi:

10.1038/nature24636.

[23] L. Luan et al., “Ultraflexible nanoelectronic probes form reliable, glial scar–

free neural integration,” Sci. Adv., vol. 3, no. 2, pp. 1–10, 2017, doi:

19 10.1126/sciadv.1601966.

[24] E. Musk, “An integrated brain -machine interf ace platform with thousands of channels,” J. Med. Internet Res., vol. 21, no. 10, pp. 0–11, 2019, doi :

10.2196/16194.

[25] A. Fuj ishiro, H. Kaneko, T. Kawashi ma, M. Ishida, and T. Kawano, “In vi vo neuronal action potential recordings via three -di mensional microscal e

needle -electrode arrays,” Sci. Rep., vol. 4, pp. 1–9, 2014, doi:

10.1038/srep04868.

[26] S. Yagi et al., “Dissolvable Base Scaffolds Allow Tissue Penetration of

High -Aspect -Ratio Flexible Microneedles,” Adv. Healthc. Mater., vol. 4, no. 13, pp. 1949–1955, 2015, doi: 10.1002/adhm.201500305.

[27] Y. Kubota et al., “Nanoscale -Tipped Hi gh -Aspect -Ratio Vertical Microneedle Electrodes for Intracell ular Recordings,” Smal l, vol. 12, no. 21, pp. 2846–2853, 2016, doi: 10.1002/sml l.201600172.

[28] H. Sawahata et al., “Si ngle 5 μm diameter needle electrode block modules for unit recordings in vi vo,” Sci. Rep., vol. 6, no. October, pp. 1–12, 2016, doi:

10.1038/srep35806.

[29] Y. Kubota et al., “Long nanoneedle -electrode devices for extracellular and intracellular recording in vi vo,” Sensors Actuators B Chem., vol. 258, pp. 1287–

1294, 2017, doi: 10.1016/j .snb.2017.11.152.

[30] T. Kawano, Y. Kato, M. Futagawa, H. Takao, K. Sawada, and M. Ishida,

“Fabrication and properties of ultrasmall Si wire arrays with circuits by vapor -liquid -solid growth,” Sensors Actuators, A Phys., vol. 97–98, pp. 709–

715, 2002, doi: 10.1016/S0924 -4247(02)00008 -0.

20

第 2 章

シリコン結晶成長法を用いた神経電極の作製

2.1

前 章 で は 神 経 電 極 の 詳 細 に つ い て 説 明 し 、 そ の 中 で 先 端 直 径 を 10 µm 以 下 に す る こ と が 重 要 で あ る こ と を 述 べ た 。 本 章 で は 、Si 単 結 晶 成 長 法 で あ る Vapor-Liquid -Solid（V LS）結 晶 成 長 法 の メ カ ニ ズ ム お よ び 装 置 の 構 成 に つ い て 記 述 す る 。ま た 、選 択 的 VLS 結 晶 成 長 に よ る Si マ イ ク ロ プ ロ ー ブ の 作 製 方 法 に つ い て も 記 述 す る 。

2.2 VLS

VLS 結 晶 成 長 法 は 、 不 純 物 に よ る 成 長 促 進 機 構 の ひ と つ で あ り 、 原 材 料 の 輸 送 過 程 が 気 相 、 液 相 、 固 相 へ と 移 る こ と か ら VLS と 呼 ば れ て い る[1]。 図 2.1 に 結 晶 成 長 の 概 略 図 と Au-Si の 2 状 態 合 金 図 を 示 す 。Si 基 板 上 に 成 長 触 媒 で あ る 金 属 を 成 膜 し 、熱 処 理 を 行 う[2]–[4]。本 研 究 で は 触 媒 金 属 と し て 金 を 用 い て い る た め 金 を 用 い て 説 明 を す る 。Au-Si 合 金 の 状 態 図 を 見 る と 、Au、Si の 融 点 は そ れ ぞ れ 1064℃ と 1414℃ で あ る 。 し か し 、Au-Si 合 金 の 融 点 は 、 金 属 同 士 が 共 晶 す る こ と で 363℃（Si の 含 有 量 が 18 atomic%）ま で 減 少 す る 。こ の 温 度 を 超 え る こ と で Au と Si の 合 金 が 形 成 さ れ る 。 こ の 状 態 か ら 原 料 ガ ス を 導 入 す る と 合 金 内 の Si が 過 飽 和 状 態 と な り 、Si 基 板 合 金 界 面 に 析 出 し 始 め る 。 こ の 析 出 を 繰 り 返 す こ と に よ り Au-Si 合 金 が 持 ち 上 げ ら れ て 行 き 、 合 金 と 同 直 径 の Si プ ロ ー ブ が 形 成 さ れ て い く 。 本 研 究 で は 原 料 ガ ス と し て Si2H6， 不 純 物 ド ー ピ ン グ ガ ス と し て PH3を 用 い た 。

図 2.1 VLS 結 晶 成 長 の メ カ ニ ズ ム[1]と Au-Si 合 金 の 相 図[5]

21

2.3

VLS

VLS 結 晶 成 長 法 に よ る Si マ イ ク ロ プ ロ ー ブ の 作 製 は 、Au-Si 合 金 の 位 置 、 大 き さ に 依 存 す る こ と が 最 大 の 特 徴 で あ る 。こ の 特 徴 を 生 か す こ と で プ ロ ー ブ 直 径 の 制 御 や プ ロ ー ブ を 任 意 の 位 置 に 成 長 さ せ る こ と が 可 能 で あ る 。 選 択 的 VLS 成 長 の プ ロ セ ス フ ロ ー を 図 2.2 に 示 す 。 ま ず 、VLS-Si プ ロ ー ブ の 成 長 方 向 が<111>

で あ る た め 、Si(111)基 板 を 使 用 す る 。 ま ず 、 熱 酸 化 を 用 い て Si 基 板 を 酸 化 さ せ

（ 図 2.2a）、 フ ォ ト リ ソ グ ラ フ ィ と フ ッ 化 水 素 に よ り プ ロ ー ブ を 形 成 す る 部 分 の Si を 露 出 さ せ る（ 図 2.2b）。そ の 後 、触 媒 と な る Au を 基 板 全 面 に 蒸 着 し（ 図 2.2c）、

リ フ ト オ フ 法 に よ り Au の パ タ ー ニ ン グ を 行 う （ 図 2.2d）。 さ ら に 、 基 板 を 成 長 用 チ ャ ン バ ー 内 に 搬 入 し 、VLS 成 長 温 度 で あ る ～730^○C に 加 熱 す る こ と に よ り Au-Si 合 金 を 形 成 す る （ 図 2.2e）。 こ こ に Si2H6（ ジ シ ラ ン ） ガ ス を 供 給 す る こ と で 、ガ ス 中 の Si が Au-Si合 金 ド ッ ト 中 に 取 り 込 ま れ て い き 、Au-Si 合 金 ド ッ ト 中 の Si の 含 有 量 が 過 飽 和 状 態 に な り 、Au-Si 合 金 ド ッ ト と Si 基 板 の 界 面 に お い て Au-Si 合 金 ド ッ ト か ら<111>方 向 へ Si の 析 出 が 起 こ る （ 図 2.2f）。 図 2.3 に Au-Si 合 金 を 用 い た VLS 結 晶 マ イ ク ロ プ ロ ー ブ 電 極(単 一 電 極)と 先 端 部 分 の 拡 大 図 、図 2.4 に ア レ イ 電 極 を 記 載 し た 。

図 2.2 Vapor-Liquid-Solid 結 晶 成 長[6].

22

図 2.3 VLS 結 晶 成 長 法 を 用 い た マ イ ク ロ プ ロ ー ブ 電 極：(a)電 極 全 体 の SEM 像 、(b) 電 極 先 端 部 の 拡 大 SEM 像[7]

図 2.4 VLS結 晶 成 長 法 を 用 い た ア レ イ 電 極 デ バ イ ス：(a)デ バ イ ス の 全 体 SEM像 、 (b)実 装 後 の 写 真 、(c)断 面 模 式 図 、(d)電 極 部 の SEM 像 、(e)電 極 先 端 部 の 拡 大 SEM 像[8]

(b) (a)

23

2.4 VLS

2.4.1 2

VLS

図 2.5(a)は 、本 研 究 で 用 い る Au-Si VLS 成 長 装 置 の 外 観 写 真 で あ る 。本 装 置 は 、 成 長 室 、準 備 室 、試 料 交 換 室 で 構 成 さ れ 、そ れ ぞ れ の チ ャ ン バ ー は ロ ー タ リ ー ポ ン プ と タ ー ボ 分 子 ポ ン プ に よ っ て 常 時 10^{- 6} Pa に 排 気 さ れ て い る 。 各 チ ャ ン バ ー 間 に は 、ゲ ー ト バ ル ブ が 設 け ら れ て お り 、ト ラ ン ス フ ァ ー ロ ッ ド を 用 い て 試 料 を 搬 送 す る 。ま た 、成 長 室 内 の 試 料 ホ ル ダ ー に は 、抵 抗 加 熱 式 カ ー ボ ン ヒ ー タ ー が あ り 最 高 920℃ ま で 昇 温 す る こ と が 可 能 で あ る 。図 2.6 に 2 イ ン チ 用 VLS 成 長 装 置 の 配 管 概 略 図 を 示 す 。 成 長 室 に は 、Si 成 長 用 の 原 材 料 で あ る Si2H6、 半 導 体 ド ー ピ ン グ ガ ス で あ る PH3や B2H6が 接 続 さ れ て お り 、 成 長 中 に プ ロ ー ブ を ド ー ピ ン グ す る こ と が 可 能 で あ る 。各 種 ガ ス に は マ ス フ ロ ー コ ン ト ロ ー ラ ー（MFC）が 接 続 さ れ て お り 流 量 調 整 が 可 能 で 、3 本 の 配 管 合 流 部 の 流 量 も バ リ ア ブ ル リ ー ク バ ル ブ（VLV）で 調 整 が 可 能 で あ る 。ま た 、成 長 室 の 圧 力 は タ ー ボ 分 子 ポ ン プ 直 前 に 取 り 付 け ら れ た コ ン ト ロ ー ル ゲ ー ト バ ル ブ（CGV）で 調 整 で き 、タ ー ボ 分 子 ポ ン プ も 低 真 空 帯 域 用 を 使 用 し て い る た め 低 圧 で の 成 長 が 可 能 で あ り 成 長 速 度 の 向 上 が で き る 。 基 板 ホ ル ダ ー(図 2.5(c))に は 、 カ ー ボ ン ヒ ー タ ー と K 型 熱 電 対 が 設 置 し て あ り リ ア ル タ イ ム で 成 長 温 度 を 観 測 す る こ と が で き る 。圧 力 の 測 定 に は 、 成 長 の 確 度 を 高 め る た め に B-A ゲ ー ジ 、 コ ー ル ド カ ソ ー ド 、 バ ラ ト ロ ン ゲ ー ジ を 用 い て 広 帯 域 に 圧 力 を 測 定 し て い る(図 2.5(b))。

24

図 2.5 2 イ ン チ VLS 結 晶 成 長 装 置：(a)成 長 装 置 の 全 体 図 、(b) 成 長 制 御 部(各 種 真 空 計 、 ポ ン プ コ ン ト ロ ー ラ ー 、CGV 制 御 、 温 度 制 御)、(c) 基 板 ホ ル ダ ー 内 カ ー ボ ン ヒ ー タ ー

Growth chamber

Exchange chamber Preparation chamber

(a)

(b)

(c)

25

図 2.6 2 イ ン チ VLS 成 長 装 置 構 成 図

2.4.2 4

VLS

前 述 の 装 置 で 使 用 で き る ウ エ ハ は 、 最 大 直 径 2 イ ン チ も し く は 35 mm×35 mm ま で で あ る 。 こ の 2 イ ン チ VLS 結 晶 成 長 装 置 を 基 に し て 最 大 4 イ ン チ ま で 対 応 で き る よ う に し た 装 置 が 後 述 す る 4 イ ン チ VLS 結 晶 成 長 装 置 で あ る(図 2.5)。 従 来 の 2 イ ン チ VLS 結 晶 成 長 装 置 で は 温 度 制 御 や ガ ス 制 御 、 各 種 バ ル ブ の 制 御 は 手 動 で あ っ た が 、4 イ ン チ VLS 結 晶 成 長 装 置 で は 全 自 動(図 2.7(a)、(b)、(d)、(e)) と な り 、 各 種 バ ル ブ は 空 圧 用 電 磁 弁(図 2.7(c))に よ り 自 動 で 開 閉 で き 、 緊 急 用 に 手 動 用 の 遮 断 バ ル ブ も あ る 。ま た 、ロ ー ド ロ ッ ク チ ャ ン バ ー を 設 け た こ と に よ り サ ン プ ル 導 入 か ら 成 長 ま で の 時 間 が 短 く な り ス ル ー プ ッ ト が 大 幅 に 向 上 し た 。2 イ ン チ VLS結 晶 成 長 装 置 の ノ ウ ハ ウ を 基 に し て4イ ン チVLS結 晶 成 長 装 置 に は 、 サ ン プ ル と 原 料 ガ ス 導 入 口 と の 距 離 を 調 節 で き る よ う に し た こ と 、成 長 圧 力 調 整 の た め CGV の 可 変 範 囲 を 広 げ た こ と 、 成 長 レ ー ト の 向 上 や 面 内 均 一 性 向 上 の た め 原 料 ガ ス の 導 入 量 を 大 幅 に 増 や せ る よ う に し た こ と な ど 様 々 な 改 良 を 行 っ た 。

Growth chamber

26

図 2.7 4 イ ン チ VLS 結 晶 成 長 装 置：(a)装 置 全 体 の 外 観 図 、(b)制 御 装 置 の 外 観 図 、 (c) 空 圧 用 電 磁 弁 と マ ス フ ロ ー コ ン ト ロ ー ラ ー 、(d)配 管 シ ス テ ム の 制 御 画 面 、(e) 成 長 パ ラ メ ー タ ー 管 理 画 面

(e) (a)

(b) (c)

(d)

Growth chamber

Load lock chamber

27

2.5

本 章 で は 、VLS 結 晶 成 長 法 の 成 長 メ カ ニ ズ ム お よ び VLS 成 長 装 置 の 構 成 に つ い て 述 べ 、選 択 的 VLS 結 晶 成 長 法 を 用 い た Si マ イ ク ロ プ ロ ー ブ の 製 作 方 法 を 述 べ た 。こ の 手 法 を 用 い て 、プ ロ ー ブ を 成 長 し 、半 導 体 加 工 技 術 を 用 い て コ ア キ シ ャ ル 神 経 電 極 を 作 製 す る 。

参 考 文 献

[1] R. S. Wagner and W. C. Ellis, “VAPOR‐LIQUID‐SOLID MECHANISM OF SINGLE CRYSTAL GROWTH,” Appl. Phys. Lett., vol. 4, no. 5, pp. 89–90, Mar.

1964, doi: 10.1063/1.1753975.

[2] H. Chandrasekaran, G. U. Sumanasekara, and M. K. Sunkara, “Rationalization of nanowire synthesis using low-melting point metals,” J. Phys. Chem. B, vol.

110, no. 37, pp. 18351 –18357, 2006, doi: 10.1021/j p0639750.

[3] J. Weyher, “Some notes on the growth kinetics and morphology of VLS silicon crystals grown with platinum and gold as liquid -for ming agents,” J. Cryst.

Growth, vol. 43, no. 2, pp. 235–244, 1978, doi: 10.1016/0022-0248(78)90173 -2.

[4] H. Kohno, T. Iwasaki, Y. Mita, and S. Takeda, “One -phonon Raman scattering studies of chains of cr ystalline -Si nanospher es,” J. Appl. Phys., vol . 91, no. 5, pp. 3232–3235, 2002, doi: 10.1063/1.1446222.

[5] Binary Alloy Phase Diagrams, pp.428-431, 1990.

[6] 河 野 剛 士, マ ル チ チ ャ ネ ルSiマ イ ク ロ プ ロ ー ブ 電 極 ア レ イ に 関 す る 研 究 (豊 橋 技 術 科 学 大 学 博 士 論 文), 2004.

[7] H. Sawahata et al., “Si ngle 5 μm diameter needle electrode block modules for unit recordings in vi vo,” Sci. Rep., vol. 6, no. October, pp. 1–12, 2016, doi:

10.1038/srep35806.

[8] Y. Kubota et al., “Long nanoneedle -electrode devices for extracellular and intracellular recording in vi vo,” Sensors Actuators B Chem., vol. 258, pp. 1287–

1294, 2017, doi: 10.1016/j .snb.2017.11.152.

28

第 3 章 コアキシャル神経電極の作製と評価

3.1

前 章 で は 、VLS 結 晶 成 長 法 の メ カ ニ ズ ム な ら び に 成 長 装 置 に つ い て 記 述 し た 。 本 章 で は 、 従 来 の VLS 結 晶 成 長 電 極 で は 不 可 能 で あ っ た 至 近 距 離 で の 多 チ ャ ン ネ ル 計 測 、局 所 的 な 差 動 計 測 が 行 え 、高 品 質 な 神 経 信 号 計 測 が 可 能 な 神 経 計 測 デ バ イ ス に つ い て 記 述 す る 。

コ ア キ シ ャ ル 神 経 電 極 は 、図 3.1 の よ う な 構 造 を し て お り 中 心 電 極 で あ る コ ア 電 極 の 外 側 に 層 間 絶 縁 膜 を 介 し て シ ェ ル 電 極 が あ り 、同 軸 ケ ー ブ ル の よ う な 構 造 を し て い る 。 こ の よ う な 構 造 に す る こ と で 、VLS 結 晶 成 長 電 極 で は 不 可 能 で あ っ た<300 μm で の 近 距 離 で の 信 号 計 測 が 可 能 と な る 。ま た 、近 距 離 で の 計 測 は ニ ュ ー ロ ン 同 士 の つ な が り を 解 析 す る た め に は 必 須 条 件 で あ り 、極 至 近 距 離 で 多 点 計 測 が 行 え る 場 合 に は 、ノ イ ズ な ど の 同 相 ノ イ ズ の 影 響 を 受 け に く く す る こ と が で き 、微 小 な 神 経 信 号 の 計 測 が 容 易 に な る 。そ の た め 、コ ア キ シ ャ ル 神 経 電 極 で は 極 至 近 距 離 で 多 点 計 測 が 出 来 る よ う 設 計 を 行 い 、 作 製 を 行 っ た 。

図 3.1 コ ア キ シ ャ ル 神 経 電 極 の コ ン セ プ ト 図: (a)コ ア キ シ ャ ル 神 経 電 極 の 全 体 像 (b)多 点 計 測 時 、(c)差 動 計 測 時
