廃棄物処理施設生活環境影響調査指針

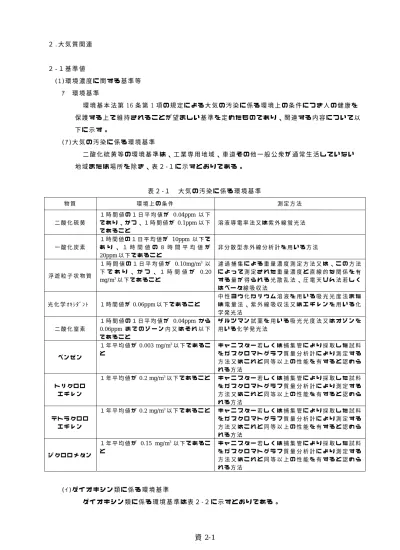

２ .大 気 質 関 連 ２ -１ 基 準 値 (1)環 境 濃 度 に 関 す る 基 準 等 ｱ 環 境 基 準 環 境 基 本 法 第 16 条 第 1 項 の 規 定 に よ る 大 気 の 汚 染 に 係 る 環 境 上 の 条 件 に つ き 人 の 健 康 を 保 護 す る 上 で 維 持 さ れ る こ と が 望 ま し い 基 準 を 定 め た も の で あ り 、 関 連 す る 内 容 に つ い て 以 下 に 示 す 。 (ｱ)大 気 の 汚 染 に 係 る 環 境 基 準 二 酸 化 硫 黄 等 の 環 境 基 準 は 、 工 業 専 用 地 域 、 車 道 そ の 他 一 般 公 衆 が 通 常 生 活 し て い な い 地 域 ま た は 場 所 を 除 き 、 表 ２ -１ に 示 す と お り で あ る 。 表 ２ -１ 大 気 の 汚 染 に 係 る 環 境 基 準 物 質 環 境 上 の 条 件 測 定 方 法 二 酸 化 硫 黄 １ 時 間 値 の １ 日 平 均 値 が 0.04ppm 以 下 で あ り 、 か つ 、 １ 時 間 値 が 0.1ppm 以 下 で あ る こ と 溶 液 導 電 率 法 又 は 紫 外 線 蛍 光 法 一 酸 化 炭 素 １ 時 間 値 の １ 日 平 均 値 が 10ppm 以 下 で あ り 、 １ 時 間 値 の ８ 時 間 平 均 値 が 20pp m 以 下 で あ る こ と 非 分 散 型 赤 外 線 分 析 計 を 用 い る 方 法 浮 遊 粒 子 状 物 質 １ 時 間 値 の １ 日 平 均 値 が 0.10mg/m3 _以 下 で あ り 、 か つ 、 １ 時 間 値 が 0.20 mg / m3以 下 で あ る こ と 濾 過 捕 集 に よ る 重 量 濃 度 測 定 方 法 又 は 、 こ の 方 法 に よ っ て 測 定 さ れ た 重 量 濃 度 と 直 線 的 な 関 係 を 有 す る 量 が 得 ら れ る 光 散 乱 法 、 圧 電 天 び ん 法 若 し く は ベ ー タ 線 吸 収 法 光 化 学 ｵｷｼﾀﾞﾝﾄ １ 時 間 値 が 0.06ppm 以 下 で あ る こ と 中 性 ヨ ウ 化 カ リ ウ ム 溶 液 を 用 い る 吸 光 光 度 法 ま た は 電 量 法 、 紫 外 線 吸 収 法 又 は エ チ レ ン を 用 い る 化 学 発 光 法 二 酸 化 窒 素 １ 時 間 値 の １ 日 平 均 値 が 0.04ppm か ら 0.06 pp m ま で の ゾ ー ン 内 又 は そ れ 以 下 で あ る こ と ザ ル ツ マ ン 試 薬 を 用 い る 吸 光 光 度 法 又 は オ ゾ ン を 用 い る 化 学 発 光 法 ベ ン ゼ ン １ 年 平 均 値 が 0.003 mg/m3_{以 下 で あ る こ} と キ ャ ニ ス タ ー 若 し く は 捕 集 管 に よ り 採 取 し た 試 料 を ガ ス ク ロ マ ト グ ラ フ 質 量 分 析 計 に よ り 測 定 す る 方 法 又 は こ れ と 同 等 以 上 の 性 能 を 有 す る と 認 め ら れ る 方 法 ト リ ク ロ ロ エ チ レ ン １ 年 平 均 値 が 0.2 mg/m3_{以 下 で あ る こ と キ ャ ニ ス タ ー 若 し く は 捕 集 管 に よ り 採 取 し た 試 料} を ガ ス ク ロ マ ト グ ラ フ 質 量 分 析 計 に よ り 測 定 す る 方 法 又 は こ れ と 同 等 以 上 の 性 能 を 有 す る と 認 め ら れ る 方 法 テ ト ラ ク ロ ロ エ チ レ ン １ 年 平 均 値 が 0.2 mg/m3_{以 下 で あ る こ と キ ャ ニ ス タ ー 若 し く は 捕 集 管 に よ り 採 取 し た 試 料} を ガ ス ク ロ マ ト グ ラ フ 質 量 分 析 計 に よ り 測 定 す る 方 法 又 は こ れ と 同 等 以 上 の 性 能 を 有 す る と 認 め ら れ る 方 法 ジ ク ロ ロ メ タ ン １ 年 平 均 値 が 0.15 mg/m3_{以 下 で あ る こ} と キ ャ ニ ス タ ー 若 し く は 捕 集 管 に よ り 採 取 し た 試 料 を ガ ス ク ロ マ ト グ ラ フ 質 量 分 析 計 に よ り 測 定 す る 方 法 又 は こ れ と 同 等 以 上 の 性 能 を 有 す る と 認 め ら れ る 方 法 (ｲ)ダ イ オ キ シ ン 類 に 係 る 環 境 基 準 ダ イ オ キ シ ン 類 に 係 る 環 境 基 準 は 表 ２ -２ に 示 す と お り で あ る 。

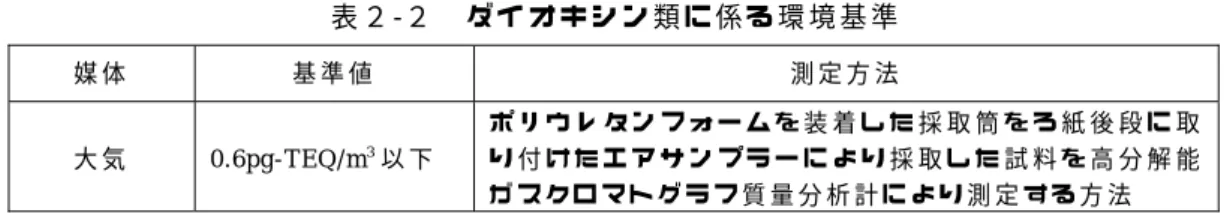

表 ２ -２ ダ イ オ キ シ ン 類 に 係 る 環 境 基 準 媒 体 基 準 値 測 定 方 法 大 気 0.6pg-TEQ/m3_{以 下} ポ リ ウ レ タ ン フ ォ ー ム を 装 着 し た 採 取 筒 を ろ 紙 後 段 に 取 り 付 け た エ ア サ ン プ ラ ー に よ り 採 取 し た 試 料 を 高 分 解 能 ガ ス ク ロ マ ト グ ラ フ 質 量 分 析 計 に よ り 測 定 す る 方 法 備 考 ： 基 準 値 は 年 平 均 値 と す る 。 ｲ そ の 他 生 活 環 境 保 全 上 の 目 標 の 根 拠 と な る 基 準 (ｱ)二 酸 化 窒 素 の 目 標 環 境 濃 度 に つ い て 中 央 公 害 対 策 審 議 会 の 短 期 暴 露 指 針 値 （ 「 二 酸 化 窒 素 の 人 の 健 康 に 係 る 判 定 条 件 等 に つ い て 」 （ 中 央 公 害 対 策 審 議 会 、 昭 和 53 年 3 月 22 日 答 申 ） で は 、 「 二 酸 化 窒 素 の 1 時 間 値 が 0.1∼ 0.2ppm 以 下 」 と し て い る 。 (ｲ)塩 化 水 素 の 目 標 環 境 濃 度 に つ い て 塩 化 水 素 の 環 境 濃 度 は 、 塩 化 水 素 の 排 出 基 準 の 設 定 根 拠 か ら 示 さ れ 、 0.02ppm で あ る 。 塩 化 水 素 の 排 出 基 準 の 考 え 方 は 、 環 境 庁 大 気 保 全 局 長 通 達 （ 昭 和 52 年 6 月 16 日 環 大 規 第 136 号 ） の 中 で 「 目 標 環 境 濃 度 は 、 日 本 産 業 衛 生 学 会 「 許 容 濃 度 に 関 す る 委 員 会 勧 告 」 に 示 さ れ た 労 働 環 境 濃 度 を 参 考 と し て 0.02ppm と し 、 平 均 的 な 排 出 口 高 さ を 有 す る 施 設 か ら の 塩 化 水 素 の 排 出 が 、 拡 散 条 件 の 悪 い 場 合 に あ っ て も こ れ を 満 足 す る よ う 排 出 基 準 値 を 設 定 し た 。 」 と あ る 。 (ｳ)水 銀 の 環 境 濃 度 に つ い て 中 央 環 境 審 議 会 の 「 今 後 の 有 害 大 気 汚 染 物 質 対 策 の あ り 方 に つ い て （ 第 7 次 答 申 ） 」 （ 平 成 15 年 7 月 31 日 答 申 ） に よ れ ば 、 環 境 中 の 有 害 大 気 汚 染 物 質 に よ る 健 康 リ ス ク の 低 減 を 図 る た め の 指 針 と な る 数 値 （ 指 針 値 ） と し て 、 水 銀 に つ い て は 年 平 均 値 0.04μ g-Hg/m3_以 下 と 設 定 さ れ て い る 。 (2)排 出 に 関 す る 基 準 等 ｱ 規 制 基 準 (ｱ)硫 黄 酸 化 物 大 気 汚 染 防 止 法 に 基 づ く 硫 黄 酸 化 物 の 排 出 基 準 は 表 ２ -３ に 、 総 量 規 制 基 準 は 表 ２ -４ に 示 す と お り で あ る 。 表 ２ -３ 硫 黄 酸 化 物 の 排 出 基 準 ｑ ＝ Ｋ ×10− ３・ Ｈ e２ た だ し 、 ｑ :硫 黄 酸 化 物 の 規 制 量 （ m3N／ 時 ） Ｋ :大 気 汚 染 防 止 法 第 三 条 第 二 項 第 一 号 で 定 め る 値 。 Ｈ e:大 気 汚 染 防 止 法 第 三 条 第 二 項 第 一 号 に 規 定 す る 補 正 さ れ た 排 出 口 の 高 さ （ m）

表 ２ -４ 硫 黄 酸 化 物 の 総 量 規 制 基 準 大 気 汚 染 防 止 法 施 行 規 則 （ 昭 和 ４ ６ 年 ６ 月 ２ ２ 日 厚 生 省 ・ 通 産 省 令 第 １ 号 ） （ 総 量 規 制 基 準 ） 第 ７ 条 の ３ 硫 黄 酸 化 物 に 係 る 総 量 規 制 基 準 は 、 次 の 各 号 の い ず れ か に 掲 げ る 硫 黄 酸 化 物 の 量 と し て 定 め る も の と す る 。 一 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 又 は 燃 料 の 量 の 増 加 に 応 じ て 、 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 が 増 加 し 、 か つ 、 使 用 さ れ る 原 料 又 は 燃 料 の 量 の 増 加 一 単 位 当 た り の 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 の 増 加 分 が て い 減 す る よ う に 算 定 さ れ る 硫 黄 酸 化 物 の 量 二 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 か ら 排 出 さ れ る 硫 黄 酸 化 物 に つ い て 所 定 の 方 法 に よ り 求 め ら れ る 重 合 し た 最 大 地 上 濃 度 （ 以 下 「 最 大 重 合 地 上 濃 度 」 と い う 。 ） が 指 定 地 域 に お け る す べ て の 特 定 工 場 等 に つ い て 一 定 の 値 と な る よ う に 算 定 さ れ る 硫 黄 酸 化 物 の 量 。 た だ し 、 三 以 上 の 特 定 工 場 等 が 相 互 に 近 接 し て お り 、 か つ 、 こ れ ら の 特 定 工 場 等 を 一 の 特 定 工 場 等 と し て と ら え る こ と が 適 当 で あ る と 認 め ら れ る 場 合 に お い て は 、 当 該 一 定 の 値 に 代 え て 特 別 の 値 を 用 い て 算 定 さ れ る 硫 黄 酸 化 物 の 量 と す る こ と が で き る 。 ２ 硫 黄 酸 化 物 に 係 る 法 第 5 条 の 2 第 1 項 の 総 量 規 制 基 準 は 、 前 項 第 1 号 に 掲 げ る 硫 黄 酸 化 物 の 量 と し て 定 め る 場 合 に あ つ て は 第 1 号 に 掲 げ る 算 式 を 、 同 項 第 2 号 に 掲 げ る 硫 黄 酸 化 物 の 量 と し て 定 め る 場 合 に あ つ て は 第 2 号 に 掲 げ る 算 式 を 、 そ れ ぞ れ 基 本 と し た 算 式 に よ り 定 め る も の と す る 。 一 Ｑ ＝ ａ ・ Ｗｂ （ こ の 式 に お い て 、 Ｑ 、 Ｗ 、 ａ 及 び ｂ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｗ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ 単 位 前 条 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ） ａ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 定 数 ｂ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 原 料 又 は 燃 料 の 使 用 の 実 態 等 を 勘 案 し て 定 め る 定 数 ） 二 Ｑ ＝ （ Ｃ ｍ ÷Ｃ ｍ ｏ ） ・ Ｑ ｏ （ こ の 式 に お い て 、 Ｑ 、 Ｑ ｏ 、 Ｃ ｍ 及 び Ｃ ｍ ｏ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 零 度 、 圧 力 一 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｑ ｏ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 か ら 排 出 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 零 度 、 圧 力 一 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｃ ｍ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 一 定 の 最 大 重 合 地 上 濃 度 （ 単 位 体 積 百 万 分 率 ） 。 た だ し 、 前 項 第 2 号 た だ し 書 の 規 定 に よ り 特 別 の 値 を 用 い て 算 定 す る 場 合 に あ つ て は 、 当 該 3 以 上 の 特 定 工 場 等 に 係 る Ｃ ｍ は 、 そ の 合 計 が 都 道 府 県 知 事 が 定 め る 一 定 の 最 大 重 合 地 上 濃 度 の 1.5 倍 を 超 え そ の 2 倍 を 超 え な い よ う に 定 め る も の と す る 。 Ｃ ｍ ｏ Ｑ ｏ に 係 る 最 大 重 合 地 上 濃 度 （ 単 位 体 積 百 万 分 率 ） ） ３ 硫 黄 酸 化 物 に 係 る 法 第 5 条 の 2 第 3 項 の 総 量 規 制 基 準 は 、 硫 黄 酸 化 物 に 係 る 同 条 第 1 項 の 総 量 規 制 基 準 を 第 1 項 第 1 号 に よ り 定 め る 場 合 に あ つ て は 第 1 号 に 掲 げ る 算 式 を 、 同 項 第 2 号 に よ り 定 め る 場 合 に あ つ て は 第 2 号 に 掲 げ る 算 式 を 、 そ れ ぞ れ 基 本 と し た 算 式 に よ り 定 め る も の と す る 。 一 Ｑ ＝ ａ ・ Ｗｂ_{＋ ｒ ・ ａ ｛ （ Ｗ ＋ Ｗ ｉ ）}ｂ_{− Ｗ}ｂ_｝ （ こ の 式 に お い て 、 Ｑ 、 Ｗ 、 Ｗ ｉ 、 ａ 、 ｂ 及 び ｒ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 零 度 、 圧 力 一 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｗ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ Ｗ ｉ を 除 く 。 ） （ 単 位 前 条 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ） Ｗ ｉ 特 定 工 場 等 に 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ 単 位 前 条 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ）

ａ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 定 数 （ 前 項 第 1 号 の 式 に お い て 用 い ら れ る ａ と 同 じ 値 と す る 。 ） ｂ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 原 料 又 は 燃 料 の 使 用 の 実 態 等 を 勘 案 し て 定 め る 定 数 （ 前 項 第 1 号 の 式 に お い て 用 い ら れ る ｂ と 同 じ 値 と す る 。 ） ｒ 0.3 以 上 0.7 以 下 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 設 置 の 状 況 の 推 移 等 を 勘 案 し て 定 め る 定 数 ） 二 Ｑ ＝ ｒ ・ （ Ｃ ｍ ÷Ｃ ｍ ｉ ） ・ Ｑ ｉ た だ し 、 新 た に 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 が 設 置 さ れ た 特 定 工 場 等 （ 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 の 設 置 又 は 構 造 等 の 変 更 に よ り 新 た に 特 定 工 場 等 と な つ た も の を 含 む 。 ） に つ い て は 、 次 の 式 に よ る も の と す る 。 Ｑ ＝ ｛ Ｃ ｍ ÷（ Ｃ ｍ ｏ ＋ Ｃ ｍ ｉ ） ｝ （ Ｑ ｏ ＋ Ｑ ｉ ） （ こ れ ら の 式 に お い て 、 Ｑ 、 Ｑ ｉ 、 Ｑ ｏ 、 Ｃ ｍ 、 Ｃ ｍ ｉ 、 Ｃ ｍ ｏ 及 び ｒ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｑ ｉ 特 定 工 場 等 に 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 か ら 排 出 さ れ る 硫 黄 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｑ ｏ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 硫 黄 酸 化 物 に 係 る ば い 煙 発 生 施 設 か ら 排 出 さ れ る 硫 黄 酸 化 物 の 量 （ Ｑ ｉ を 除 く 。 ） （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3_{/時 ）} Ｃ ｍ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 一 定 の 最 大 重 合 地 上 濃 度 （ 単 位 体 積 百 万 分 率 ） （ 前 項 第 2 号 の 式 に お い て 用 い ら れ る 一 定 の 値 と し て 定 め ら れ た Ｃ ｍ と 同 じ 値 と す る 。 ） 。 た だ し 、 第 1 項 第 2 号 た だ し 書 の 規 定 に よ り 特 別 の 値 を 用 い て 算 定 す る 場 合 に あ つ て は 、 当 該 三 以 上 の 特 定 工 場 等 に 係 る Ｃ ｍ は 、 そ の 合 計 が 都 道 府 県 知 事 が 定 め る 一 定 の 最 大 重 合 地 上 濃 度 の 1.5 倍 を 超 え そ の 2 倍 を 超 え な い よ う に 定 め る も の と す る 。 Ｃ ｍ ｉ Ｑ ｉ に 係 る 最 大 重 合 地 上 濃 度 （ 単 位 体 積 百 万 分 率 ） 。 た だ し 、 た だ し 書 の 式 中 の Ｃ ｍ ｉ は 、 Ｑ ｉ に 係 る 当 該 特 定 工 場 等 の 最 大 重 合 地 上 濃 度 の 増 加 分 と す る 。 Ｃ ｍ ｏ Ｑ ｏ に 係 る 最 大 重 合 地 上 濃 度 （ 単 位 体 積 百 万 分 率 ） ｒ 0.3 以 上 0.7 以 下 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 設 置 の 状 況 の 推 移 等 を 勘 案 し て 定 め る 定 数 ） ４ 都 道 府 県 知 事 は 、 第 1 項 の 規 定 に よ り 難 い と き は 、 環 境 大 臣 が 別 に 定 め る と こ ろ に よ り 、 硫 黄 酸 化 物 に 係 る 総 量 規 制 基 準 を 定 め る こ と が で き る 。 (ｲ)ば い じ ん 大 気 汚 染 防 止 法 に 基 づ く ば い じ ん の 排 出 基 準 は 表 ２ -５ に 示 す と お り で あ る 。 表 ２ -５ 廃 棄 物 焼 却 炉 に 係 る ば い じ ん の 排 出 基 準 （ g/m３ N） 新 設 （ 特 別 排 出 基 準 も 同 じ ） 既 設 （ H10.6 以 前 に 設 置 ） 廃 棄 物 の 処 理 能 力 H10.7 以 降 適 用 H12.4 以 降 適 用 ４ ト ン ／ 時 以 上 0.04 0.08 ２ ∼ ４ ト ン ／ 時 0.08 0.15 ２ ト ン ／ 時 未 満 0.15 0.25 注 １ ） 酸 素 濃 度 12％ 換 算 値 注 ２ ） 平 成 １ ０ 年 ４ 月 １ ０ 日 改 正

(ｳ)窒 素 酸 化 物 大 気 汚 染 防 止 法 に 基 づ く 窒 素 酸 化 物 の 排 出 基 準 は 250ppm（ 酸 素 濃 度 12％ 換 算 値 ） で あ り 、 総 量 規 制 基 準 は 表 ２ -６ に 示 す と お り で あ る 。 表 ２ -６ 窒 素 酸 化 物 の 総 量 規 制 基 準 大 気 汚 染 防 止 法 施 行 規 則 第 ７ 条 の ４ 窒 素 酸 化 物 に 係 る 総 量 規 制 基 準 は 、 次 の 各 号 の い ず れ か に 掲 げ る 窒 素 酸 化 物 の 量 と し て 定 め る も の と す る 。 一 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 又 は 燃 料 の 量 の 増 加 に 応 じ て 、 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 が 増 加 し 、 か つ 、 使 用 さ れ る 原 料 又 は 燃 料 の 量 の 増 加 一 単 位 当 た り の 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 の 増 加 分 が て い 減 す る よ う に 算 定 さ れ る 窒 素 酸 化 物 の 量 二 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 の 排 出 ガ ス 量 に ば い 煙 発 生 施 設 の 種 類 ご と に 定 め る 施 設 係 数 を 乗 じ て 得 た 量 の 合 計 量 に つ い て 、 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 等 を 勘 案 し て 合 理 的 に 計 算 し て 得 ら れ た 量 に 削 減 定 数 を 乗 じ て 算 定 さ れ る 窒 素 酸 化 物 の 量 ２ 窒 素 酸 化 物 に 係 る 法 第 5 条 の 2 第 1 項 の 総 量 規 制 基 準 は 、 前 項 第 1 号 に 掲 げ る 窒 素 酸 化 物 の 量 と し て 定 め る 場 合 に あ つ て は 第 1 号 に 掲 げ る 算 式 を 、 同 項 第 2 号 に 掲 げ る 窒 素 酸 化 物 の 量 と し て 定 め る 場 合 に あ つ て は 第 2 号 に 掲 げ る 算 式 を 、 そ れ ぞ れ 基 本 と し た 算 式 に よ り 定 め る も の と す る 。 一 Ｑ ＝ ａ ・ Ｗｂ （ こ の 式 に お い て 、 Ｑ 、 Ｗ 、 ａ 及 び ｂ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3 /時 ） Ｗ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ 単 位 第 7 条 の 2 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ） ａ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 定 数 ｂ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 原 料 又 は 燃 料 の 使 用 の 実 態 等 を 勘 案 し て 定 め る 定 数 ） 二 Ｑ ＝ κ ｛ Σ （ Ｃ ・ Ｖ ） ｝ｌ （ こ の 式 に お い て 、 Ｑ 、 Ｃ 、 Ｖ 、 κ 及 び ｌ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3 /時 ） Ｃ 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に つ い て 、 そ の 種 類 ご と に 都 道 府 県 知 事 が 定 め る 施 設 係 数 Ｖ 特 定 工 場 等 に 設 置 さ れ て い る 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 ご と の 排 出 ガ ス 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た 万 m3 /時 ） κ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 削 減 定 数 ｌ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 窒 素 酸 化 物 の 排 出 特 性 等 を 勘 案 し て 定 め る 定 数 ） ３ 窒 素 酸 化 物 に 係 る 法 第 5 条 の 2 第 3 項 の 総 量 規 制 基 準 は 、 窒 素 酸 化 物 に 係 る 同 条 第 1 項 の 総 量 規 制 基 準 を 第 1 項 第 1 号 に よ り 定 め る 場 合 に あ つ て は 第 1 号 に 掲 げ る 算 式 を 、 同 項 第 2 号 に よ り 定 め る 場 合 に あ つ て は 第 2 号 に 掲 げ る 算 式 を 、 そ れ ぞ れ 基 本 と し た 算 式 に よ り 定 め る も の と す る 。 一 Ｑ ＝ ａ ・ Ｗｂ_{＋ ｒ ・ ａ ｛ （ Ｗ ＋ Ｗ ｉ ）}ｂ_{− Ｗ}ｂ_｝ （ こ の 式 に お い て 、 Ｑ 、 Ｗ 、 Ｗ ｉ 、 ａ 、 ｂ 及 び ｒ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3 /時 ） Ｗ 特 定 工 場 等 に 設 置 さ れ て い る す べ て の 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ Ｗ ｉ を 除 く 。 ） （ 単 位 第 7 条 の 2 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ） Ｗ ｉ 特 定 工 場 等 に 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る す べ て の 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に お い て 使 用 さ れ る 原 料 及 び 燃 料 の 量 （ 単 位 第 7 条 の 2 第 3 項 に 定 め る と こ ろ に よ る 換 算 に よ り 重 油 の 量 に 換 算 し た kl/時 ）

ａ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 定 数 （ 前 項 第 一 号 の 式 に お い て 用 い ら れ る ａ と 同 じ 値 と す る 。 ） ｂ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 原 料 又 は 燃 料 の 使 用 の 実 態 等 を 勘 案 し て 定 め る 定 数 （ 前 項 第 1 号 の 式 に お い て 用 い ら れ る ｂ と 同 じ 値 と す る 。 ） ｒ 0.3 以 上 0.7 以 下 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 設 置 の 状 況 の 推 移 等 を 勘 案 し て 定 め る 定 数 ） 二 Ｑ ＝ κ ｛ Σ （ Ｃ ・ Ｖ ） ＋ Σ （ Ｃ ｉ ・ Ｖ ｉ ） ｝ｌ （ こ の 式 に お い て 、 Ｑ 、 Ｃ 、 Ｃ ｉ 、 Ｖ 、 Ｖ ｉ 、 κ 及 び ｌ は 、 そ れ ぞ れ 次 の 値 を 表 す も の と す る 。 Ｑ 排 出 が 許 容 さ れ る 窒 素 酸 化 物 の 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た m3 /時 ） Ｃ 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に つ い て 、 そ の 種 類 ご と に 都 道 府 県 知 事 が 定 め る 施 設 係 数 （ 前 項 第 2 号 の 式 に お い て 用 い ら れ る Ｃ と 同 じ 値 と す る 。 ） Ｃ ｉ 特 定 工 場 等 に Ｖ ｉ の 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 に つ い て 、 そ の 種 類 ご と に 都 道 府 県 知 事 が 定 め る 施 設 係 数 Ｖ 特 定 工 場 等 に 設 置 さ れ て い る 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 （ Ｖ ｉ の 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る も の を 除 く 。 ） ご と の 排 出 ガ ス 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た 万 m3 /時 ） Ｖ ｉ 特 定 工 場 等 に 都 道 府 県 知 事 が 定 め る 日 後 に 設 置 さ れ る 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 ご と の 排 出 ガ ス 量 （ 単 位 温 度 0 度 、 圧 力 1 気 圧 の 状 態 に 換 算 し た 万 m3 /時 ） κ 削 減 目 標 量 が 達 成 さ れ る よ う に 都 道 府 県 知 事 が 定 め る 削 減 定 数 （ 前 項 第 2 号 の 式 に お い て 用 い ら れ る κ と 同 じ 値 と す る 。 ） ｌ 0.80 以 上 1.0 未 満 の 範 囲 内 で 、 都 道 府 県 知 事 が 当 該 指 定 地 域 に お け る 特 定 工 場 等 の 規 模 別 の 分 布 の 状 況 及 び 窒 素 酸 化 物 の 排 出 特 性 等 を 勘 案 し て 定 め る 定 数 （ 前 項 第 2 号 の 式 に お い て 用 い ら れ る ｌ と 同 じ 値 と す る 。 ） ） ４ 第 2 項 第 2 号 の 式 に お い て 用 い ら れ る Ｃ 並 び に 前 項 第 2 号 の 式 に お い て 用 い ら れ る Ｃ 及 び Ｃ ｉ の 値 は 、 環 境 大 臣 が 定 め る と こ ろ に よ り 、 窒 素 酸 化 物 に 係 る ば い 煙 発 生 施 設 の 種 類 ご と に 定 め ら れ る も の と す る 。 ５ 都 道 府 県 知 事 は 、 第 1 項 の 規 定 に よ り 難 い と き は 、 環 境 大 臣 が 別 に 定 め る と こ ろ に よ り 、 窒 素 酸 化 物 に 係 る 総 量 規 制 基 準 を 定 め る こ と が で き る 。 (ｴ)塩 化 水 素 大 気 汚 染 防 止 法 に 基 づ く 塩 化 水 素 の 排 出 基 準 値 は 、 廃 棄 物 焼 却 炉 の 場 合 は 700mg／ m３ N （ 430ppm） で あ る （ 酸 素 濃 度 12％ 換 算 値 ） 。 (ｵ)ダ イ オ キ シ ン 類 ダ イ オ キ シ ン 類 対 策 特 別 措 置 法 に 基 づ く 廃 棄 物 焼 却 炉 に 係 る ダ イ オ キ シ ン 類 の 排 出 基 準 は 、 廃 棄 物 焼 却 炉 の 場 合 は 表 ２ -７ に 示 す と お り で あ る 。 表 ２ -７ ダ イ オ キ シ ン 類 の 大 気 排 出 基 準 許 容 限 度 規 模 _{H12.1.15 以 降 に} 新 設 の も の H12.1.15 以 前 に 既 設 の も の※ 焼 却 能 力 が 1 時 間 当 た り 2,000kg 未 満 5ng-TEQ/m3 _10ng-TEQ/m3 焼 却 能 力 が 1 時 間 当 た り 2,000kg 以 上 4,000kg 未 満 1ng-TEQ/m3 5ng-TEQ/m3 焼 却 能 力 が 1 時 間 当 た り 4,000kg 以 上 0.1ng-TEQ/m3 1ng-TEQ/m3 ※ 既 に 大 気 汚 染 防 止 法 で 指 定 物 質 排 出 施 設 と な っ て い た 廃 棄 物 焼 却 炉 （ 焼 却 能 力 200kg/h 以 上 又 は 火 格 子 面 積 2 ㎡ 以 上 ） で あ っ て 、 平 成 ９ 年 12 月 ２ 日 以 降 に 新 た に 設 置 （ 工 事 着 手 を 含 む ） さ れ た 施 設 に つ い て は 、 新 設 施 設 の 排 出 基 準 が 適 用 さ れ る 。

(ｶ)石 綿 大 気 汚 染 防 止 法 に 基 づ く 特 定 粉 じ ん 発 生 施 設 に 係 る 隣 地 と の 敷 地 境 界 に お け る 規 制 基 準 は 、 環 境 大 臣 が 定 め る 測 定 法 に よ り 測 定 さ れ た 大 気 中 の 石 綿 の 濃 度 が 10 本 /L で あ る 。 （ 大 気 汚 染 防 止 法 施 行 規 則 第 １ ６ 条 の ２ ） ２ -２ 調 査 方 法 一 覧 (1)環 境 濃 度 ｱ 大 気 の 汚 染 に 係 る 環 境 基 準 が 設 定 さ れ て い る 物 質 の 測 定 方 法 ｢表 ２ -１ 大 気 の 汚 染 に 係 る 環 境 基 準 ｣を 参 照 の こ と 。 ｲ 塩 化 水 素 の 測 定 方 法 ｢大 気 汚 染 物 質 測 定 法 指 針 （ 昭 和 62 年 、 環 境 庁 ） ｣に 示 さ れ て い る ガ ス 状 塩 化 物 に 準 じ る 。 ｳ ダ イ オ キ シ ン 類

「 ダ イ オ キ シ ン 類 に

係 る 大 気 環 境 調 査 マ ニ ュ ア ル 」 (平 成 13 年 、 環 境 省

)に 準 じ る 。

ｴ 水 銀

「 有 害 大 気 汚 染 物 質 測 定 方 法

マ ニ ュ ア ル

」 (平 成 11 年 、 環 大 規 第 88 号 )に 準 じ る 。

ｵ 石 綿 「 石 綿 に 係 る 特 定 粉 じ ん の 測 定 法 」 （ 平 成 元 年 環 境 庁 告 示 第 93 号 ） 及 び 「 ア ス ベ ス ト モ ニ タ リ ン グ マ ニ ュ ア ル （ 改 訂 版 ） 」 （ 平 成 ５ 年 12 月 、 環 境 庁 大 気 保 全 局 大 気 規 制 課 ） に 準 じ る 。 (2)気 象 気 象 観 測 の 調 査 方 法 は 表 ２ -８ に 示 す と お り で あ る 。 （ 出 典 :ご み 焼 却 施 設 環 境 ア セ ス メ ン ト マ ニ ュ ア ル 、 （ 社 ） 全 国 都 市 清 掃 会 議 ） 表 ２ -８ 気 象 調 査 の 調 査 方 法

観 測 項 目

観 測 高 度

(原 則 と し て )

使 用 測 器

測 定 単 位

平 均 化 時 間

回 数

地 上 風 向

16 方 位

地 上 風 速

地 上 10m

微 風 工 ・ 風 速

計 ま た は 超 音

波 風 速 計

0.1m/s

日 射 量

地 上 1.5m

全 天 日 射 量

0.01kW/m

2

放 射 収 支 量 地 上 1.5m

放 射 収 支 計

0.002kW/m

2

1 時 間 ま た

は 正 時 前 10

分 間

毎 時

上 層 風 向

16 方 位

上 層 風 速

地 上 1,000m

ま で

※

_{(50m 毎 )}

_0.1m/s

上 層 気 温

地 上 400m ま

た は 1,000m

※

パ イ ボ ー ル 観

測 、 低 層 レ ー

ウ ィ ン ゾ ン デ

観 測 、 係 留 気

球 観 測 、 低 層

ゾ ン デ 観 測

0.1℃

測 定 方 法 に

よ っ て 異 な

る

3 時 間 毎

を 基 準 と

し 適 宜 追

加 す る

※ 係 留 気 球 観 測 で は 最 高 測 定 高 度 が 通 常 400∼ 500m で あ る 。

２ -３ 既 存 文 献 ､資 料 現 況 把 握 を 行 う た め 、 収 集 ・ 整 理 す る 既 存 文 献 、 資 料 の 例 は 、 表 ２ -９ に 示 す と お り で あ る 。 表 ２ − ９ 既 存 文 献 、 資 料 の 例 項 目 既 存 文 献 、 資 料 の 例 大 気 、 気 象 ・ 常 設 気 象 観 測 所 測 定 結 果 （ 地 方 気 象 台 、 測 候 所 、 ア メ ダ ス ） ・ 気 象 庁 高 層 気 象 台 測 定 結 果 ・ 煙 突 、 鉄 塔 、 テ レ ビ 塔 等 風 向 風 速 測 定 結 果 ・ 公 共 施 設 等 に お け る 測 定 結 果 （ 農 業 試 験 場 、 消 防 署 等 ） ・ 大 気 汚 染 常 時 監 視 測 定 局 測 定 結 果 （ 一 般 環 境 大 気 測 定 局 、 自 動 車 排 出 ガ ス 測 定 局 ） ・ そ の 他 、 地 方 公 共 団 体 等 に よ る 信 頼 性 の あ る 測 定 結 果 ２ -４ 予 測 式 (1)煙 突 排 ガ ス の 影 響 予 測 ｱ 長 期 平 均 濃 度 予 測 (ｱ) 予 測 手 順 焼 却 施 設 か ら の 煙 突 排 ガ ス に 係 る 長 期 平 均 濃 度 の 予 測 手 順 は 、 図 ２ -１ に 示 す と お り で あ る 。 排出源及び 計算点位置 有効煙突高の推定 拡散計算  有風時 プルームモデル  無風時 パフモデル 気象データの整理 煙突実体高風速の推定 気象条件の設定 事業計画 煙源の排出条件 汚染物質排出量 NOX変換式 窒素酸化物→二酸化窒素 浮遊粒子状物質 将来バックグラウンド濃度 長期平均濃度 (年平均値) 図 ２ -１ 煙 突 排 ガ ス の 長 期 平 均 濃 度 予 測 手 順

(ｲ) プ ル ー ム 式 有 風 時 に お け る 一 風 向 方 位 内 で 水 平 方 向 に 濃 度 が 一 様 に 分 布 す る と 仮 定 し た 場 合 の 長 期 拡 散 式 を 以 下 に 示 す 。

C

=

Q

2

π

(

π

/ 8)R

σ

_z

U

• exp −

(z

− H

_e

)

2

2

σ

_z2

⎧

⎨

⎩

⎫

⎬

⎭

+ exp −

(z

+ H

_e

)

2

2

σ

_z2

⎧

⎨

⎩

⎫

⎬

⎭

⎡

⎣

⎢

⎤

⎦

⎥ •10

6 C ： 計 算 点 の 濃 度 （ ppm ま た は mg/m3） R ： 煙 源 と 計 算 点 の 水 平 距 離 （ m） z ： 計 算 点 の 高 さ （ m） Q： 煙 源 発 生 強 度 （ m3N/s ま た は kg/s） U： 煙 突 実 体 高 で の 風 速 （ m/s） He： 有 効 煙 突 高 （ m） (ｳ) 無 風 パ フ 式 無 風 時 に お い て 水 平 方 向 に 濃 度 が 一 様 に 分 布 す る と 仮 定 し た 場 合 の 長 期 拡 散 式 を 以 下 に 示 す 。

C

=

Q

2

π

3 / 2

γ

•

1

R

2

+ (

α

/

γ

)

2

(H

_e

− z)

2

+

1

R

2

+ (

α

/

γ

)

2

(H

_e

+ z)

2

⎧

⎨

⎩

⎫

⎬

⎭

• 10

6 R ： 煙 源 と 計 算 点 と の 水 平 距 離 （ m） α 、 γ ： 拡 散 パ ラ メ ー タ ｲ 有 効 煙 突 高 算 出 式 有 効 煙 突 高 は 、 煙 突 実 体 高 と 排 ガ ス 上 昇 高 と の 和 で 算 出 す る ｡ま た 、 排 ガ ス 上 昇 高 の 算 出 は 、 有 風 時 に は コ ン ケ イ ウ 式 (CONCAWE 式 )、 無 風 時 に は ブ リ ッ グ ス 式 (Briggs 式 )を 用 い る こ と が 多 い 。 コ ン ケ イ ウ 式 ブ リ ッ グ ス 式

H

H

H

H

m

H

m

H

m

e e

=

0

+

0

∆

∆

 

：有効煙突高（ ）

 

：煙突実体高（ ）

 

：排ガス上昇高（ ）

( )

∆ Γ Γ H Q d dZ Q cal s d dz m d dz dTdz d dT dz m d m H H = ⋅ = + = − 14 0 0098 1 4 3 8 . / / / . /

θ

θ

θ

   ：排出熱量（ ）   ：温位勾配（℃ ）     ：温度勾配（℃ ）    ：乾燥断熱気温減率 （℃ ） ⊿H=0.175 ・ QH1/2・ U-3/4 QH：排出熱量（cal/s） U ：煙突実体高での風速（m/s） QH=ρ・ Q ・ Cp・⊿T ρ ：0℃における排出ガス密度=1.293×103_（g/m3_） Q ：煙源発生強度（m3_N/s） Cp ：定圧比熱=0.24（cal/K ・ g） ⊿T：排出ガスと気温（15℃を想定）の温度差（℃）

ｳ 短 期 平 均 濃 度 予 測 式 (ｱ) 大 気 安 定 度 不 安 定 時 の 式 （ プ ル ー ム 式 ） 有 風 時 の 1 時 間 値 は 、 拡 散 パ ラ メ ー タ ー を 設 定 し 、 以 下 の 式 で 求 め る 。 式 中 の σｙ， σｚ は パ ス キ ル ・ ギ フ ォ ー ド 線 図 （ あ る い は 近 似 関 数 ） に よ っ て 与 え る 。 C= Q 2πσyσzU • exp − y2 2σy 2 ⎛ ⎝ ⎜ ⎞ ⎠ ⎟ • exp −(z− He) 2 2σz 2 ⎧ ⎨ ⎩ ⎫ ⎬ ⎭ + exp − (z+ He) 2 2σz 2 ⎧ ⎨ ⎩ ⎫ ⎬ ⎭ ⎡ ⎣ ⎢ ⎤ ⎦ ⎥ • 106 C ： 計 算 点 の 濃 度 （ ppm ま た は mg/m3） x ： 風 下 距 離 （ m） y ： X 軸 と 直 角 方 向 の 距 離 （ m） z ： 計 算 点 の 高 さ （ m） Q： 煙 源 発 生 強 度 （ m3N/s ま た は kg/s） U： 煙 突 実 体 高 で の 風 速 （ m/s ) He： 有 効 煙 突 高 （ m） σ_y： 水 平 方 向 拡 散 幅 （ m） σz： 鉛 直 方 向 拡 散 幅 （ m） な お 、 パ ス キ ル ・ ギ フ ォ ー ド 線 図 の σ_ｙは 3 分 間 値 で あ る こ と か ら 、 1 時 間 （ 60 分 ） 値 を 求 め る 場 合 ､時 間 希 釈 に よ る 補 正 を 行 う 必 要 が あ る 。 （ こ の 場 合 、 以 下 式 中 t は t＝60 で あ る ） ま た 、 べ き 指 数 は 1/5 が 最 も 安 全 側 に な る 。

）

∼

 ：べき指数（

 

）

水平方向拡散幅（

ド近似関数から求めた

：パスキル・ギフォー

 

）

幅（

に対する水平方向拡散

：評価時間

 

）

（

ド線図の評価時間

：パスキル・ギフォー

 

 ：

 

2

1

5

1

min

3

）

min

評価時間（

r

m

m

t

t

t

t

t

yp y p r p yp y

σ

σ

σ

σ

=

⎟

⎟

⎠

⎞

⎜

⎜

⎝

⎛

=

(ｲ) 上 層 逆 転 層 発 生 時 （ リ ッ ド ） の 式 ・プルームモデル

(

)

(

)

∑

− = ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎪⎭ ⎪ ⎬ ⎫ ⎪⎩ ⎪ ⎨ ⎧ σ + + − + ⎪⎭ ⎪ ⎬ ⎫ ⎪⎩ ⎪ ⎨ ⎧ σ + − − σ ⋅ σ ⋅ ⋅ π = 3 3 n 2 2 2 2 z y 2 nL 2 He z exp 2 nL 2 He z exp u 2 Q C ・パフモデル

∑

(

)

(

)

− =

⎥

⎥

⎦

⎤

⎢

⎢

⎣

⎡

⎪⎭

⎪

⎬

⎫

⎪⎩

⎪

⎨

⎧

σ

+

+

−

+

⎪⎭

⎪

⎬

⎫

⎪⎩

⎪

⎨

⎧

σ

+

−

−

σ

⋅

σ

⋅

π

=

3 3 n 2 2 2 2 z 2 y 3 / 2

2

nL

2

He

z

exp

2

nL

2

He

z

exp

2

Q

2

C

ここで、 n ： 混 合 層 内 で の 反 射 回 数 （ 3 回 を 仮 定 し て い る 。 ） Ｌ ： 逆 転 層 下 面 の 高 さ （ Ｌ ｉ ｄ ）

(ｳ) 逆 転 層 崩 壊 時 （ フ ュ ミ ゲ ー シ ョ ン ） ・パフモデル

Lf

u

2

Q

C

yf

⋅

⋅

σ

⋅

π

=

ここで、 σ yf ： フ ュ ミ ゲ ー シ ョ ン 時 の 水 平 方 向 の 煙 の 拡 が り 幅 （ ｍ ） σ yf＝ σ yc＋ 0.47He

Ｌ f ： フ ュ ミ ゲ ー シ ョ ン 時 の 煙 の 上 端 高 さ 、 ま た は 、 逆 転 層 が 崩 壊 す る 高 さ （ ｍ ） Ｌ f＝ 1.1×(He+0.25σ zc) σ yc、 σ zc ： カ ー ペ ン タ ー ら が 求 め た 水 平 、 鉛 直 方 向 の 煙 の 拡 が り 幅 濃度が最大となる地点は、次式より求める。

⎟

⎟

⎠

⎞

⎜

⎜

⎝

⎛

κ

−

⋅

ρ

⋅

=

4

H

L

Cp

a

u

x

2 0 2 f ここで、 x ： 最 大 濃 度 出 現 距 離 （ ｍ ） u ： 風 速 （ ｍ /ｓ ） ρ a ： 空 気 密 度 （ g/ｍ3_） Ｃ p ： 空 気 の 定 圧 比 熱 （ cal/K・ g） κ ： 渦 伝 導 度 （ cal/m・ K・ s） Ｌ f ： 逆 転 層 が 崩 壊 す る 高 さ （ ｍ ） Ｈ 0 ： 煙 突 実 体 高 （ ｍ ） (ｴ) ダ ウ ン ウ ォ ッ シ ュ ・ ダ ウ ン ド ラ フ ト 風 速 が 吐 出 速 度 の 約 １ /1.5 倍 以 上 に な る と 、 煙 突 に よ る ダ ウ ン ウ ォ ッ シ ュ が 生 じ る 可 能 性 が あ る 。 ま た 、 煙 突 実 体 高 が 煙 突 近 く の 建 物 や 地 形 の 高 さ の 約 2.5 倍 以 下 と な る と 、 流 線 の 下 降 に よ っ て 煙 が 地 表 面 に 引 き 込 ま れ る 現 象 （ ダ ウ ン ド ラ フ ト ） が 起 き る 。 こ の 場 合 は 、 排 ガ ス 上 昇 高 を 考 慮 せ ず に Δ Ｈ ＝ ０ ｍ と す る か 、 ま た は Δ Ｈ を 次 式 に よ り 求 め て 、 プ ル ー ム 式 に よ り 予 測 を 行 う 。 ブ リ ッ グ ス 式 （ ダ ウ ン ウ ォ ッ シ ュ 時 ） Δ Ｈ ： 排 ガ ス 上 昇 高 （ m） ｖ_ｓ： 排 ガ ス の 吐 出 速 度 （ m/s） ｕ ： 風 速 （ m/s） Ｄ ： 煙 突 頭 頂 部 内 径 （ m） ΔＨ＝２ ｖｓ ｕ -1.5 Ｄ

ｴ 経 済 産 業 省 − 低 煙 源 工 場 拡 散 モ デ ル （ METI-LIS モ デ ル ）

経 済 産 業 省 − 低 煙 源 工 場 拡 散 モ デ ル （ Ministry of Economy , Trade and Industry-Low rise Industrial Source dispersion MODEL ; METI-LIS モ デ ル ） は 、 地 上 付 近 の 比 較 的 低 い 高 さ で 排 出 さ れ る こ と の 多 い 有 害 大 気 汚 染 物 質 の 拡 散 予 測 を 行 う た め 、 経 済 産 業 省 が 開 発 し た 大 気 拡 散 モ

デ ル で あ る 。 こ の モ デ ル は 、 米 国 環 境 保 護 庁 の ISC（ Industrial Source Complex） モ デ ル を

基 本 と し 、 地 上 濃 度 分 布 の 再 現 性 を 向 上 さ せ る よ う 複 数 の 工 場 内 で の ト レ ー サ ー ガ ス 拡 散 実 験 、 同 工 場 に 於 け る ベ ン ゼ ン 等 の 分 布 測 定 、 風 洞 実 験 を 実 施 し て 、 Ｉ Ｓ Ｃ モ デ ル の 拡 散 パ ラ メ ー タ を 見 直 し 、 建 屋 に よ る 影 響 （ ダ ウ ン ウ ォ ッ シ ュ ） を 考 慮 で き る よ う に な っ て い る 。 予 測 対 象 物 質 は 、 有 害 大 気 汚 染 物 質 234 物 質 の う ち 、 短 時 間 暴 露 で 毒 性 の あ る も の や 大 気 中 で 反 応 、 消 滅 し な い 物 質 の 拡 散 予 測 が 可 能 と さ れ て い る が 、 そ れ 以 外 の 物 質 に つ い て も 排 出 諸 元 が 明 ら か な も の に つ い て は 拡 散 予 測 が 可 能 で あ る 。 METI-LIS モ デ ル は 、 排 出 源 と 建 屋 の 位 置 関 係 に よ り ダ ウ ン ウ ォ ッ シ ュ を 生 じ る 場 合 は ダ ウ ン ウ ォ ッ シ ュ を 考 慮 し た 拡 散 モ デ ル に な っ て い る 。 ダ ウ ン ウ ォ ッ シ ュ を 生 じ な い 場 合 は 通 常 の 拡 散 モ デ ル で 計 算 で き る よ う に な っ て い る 。 ま た 、 年 平 均 値 計 算 の よ う に 風 向 が 異 な る 場 合 に お い て も 、 風 向 に よ っ て ど の 建 物 が 影 響 を 与 え る か を コ ン ピ ュ ー タ が 自 動 判 断 す る よ う に な っ て い る （ ユ ー ザ ー は 建 屋 の 高 さ 、 幅 、 建 屋 の 配 置 を 入 力 す る だ け と な っ て い る ） 。 な お 、 METI-LIS モ デ ル は 厳 密 な 流 体 力 学 方 程 式 に つ い て の 数 値 計 算 で は な く 、 定 常 一 様 の ガ ウ ス 型 プ ル ー ム モ デ ル の 有 効 煙 突 高 さ や 拡 散 幅 を 補 正 し て 建 物 後 流 の 拡 散 濃 度 を 計 算 す る も の で あ る の で 、 建 屋 の 高 さ と 幅 の ど ち ら か 小 さ い 値 （ L） を 指 標 と し て ３ L よ り 煙 源 に 近 い 範 囲 に つ い て は 計 算 不 可 能 で あ る 。 ま た 、 METI-LIS モ デ ル は 、 １ 時 間 ご と の 8,760 時 間 （ 年 間 時 間 数 ） の 計 算 が 可 能 で あ る の で 、 任 意 の 期 間 の 平 均 値 （ 年 間 、 期 別 、 月 別 、 日 別 、 １ 時 間 等 ） の 計 算 が 可 能 で あ る 。 METI-LIS モ デ ル の 概 要 、 取 扱 い 説 明 書 、 プ ロ グ ラ ム 等 に つ い て は 、 経 済 産 業 省 関 東 経 済 産 業 局 及 び 社 団 法 人 産 業 環 境 管 理 協 会 の ホ ー ム ペ ー ジ か ら ダ ウ ン ロ ー ド す る こ と が 可 能 で あ る 。 ○ 経 済 産 業 省 関 東 経 済 産 業 局 http://www.kanto.meti.go.jp/seisaku/kankyo/recycle/index_kougai.html ○ 社 団 法 人 産 業 環 境 管 理 協 会 http://www.jemai.or.jp/CACHE/tech_details_detailobj448.cfm (2)廃 棄 物 運 搬 車 両 の 影 響 予 測 ｱ 予 測 手 順 廃 棄 物 運 搬 車 両 の 走 行 に 伴 う 大 気 質 の 濃 度 予 測 の 手 順 は 図 ２ -２ に 示 す と お り で あ る 。 拡 散 式 に プ ル ー ム 式 、 パ フ 式 を 用 い る 代 わ り に 、 JEA 式 を 用 い る 場 合 が あ る 。

気象データの整理 ・風向･風速の時間値データ 道路条件の設定・車道部幅員 ・道路構造、路面位置 ・予測地点位置 交通条件 ・時間帯別交通量 ・平均走行速度 ・車種比 排出源高さの風速の推定 排出源位置の設定 時間帯別平均排出量 の計算 気象条件の設定 ・有風時弱風時の年間の時間帯  別出現割合 ・年平均時間帯別風向出現割合 ・年平均時間帯別風向別平均風速 浮遊粒子状物質 将来のバックグラウンド濃度 対象道路の年平均濃度 年平均時間帯別濃度の算出 予測地点の年平均濃度 年平均濃度の算出 拡散幅等の設定 拡散式による基準濃度の計算  有風時    ：プルーム式  出現割合弱風時：パフ式 車種別走行速度別 の排出係数 窒素酸化物→二酸化窒素 NOX変換式 図 ２ -２ 廃 棄 物 運 搬 車 両 の 走 行 に 伴 う 大 気 質 の 濃 度 予 測 手 順 ｲ プ ル ー ム 式 、 パ フ 式 ＜有風時（風速 1.0m/s を超える場合）：プルーム式＞

(

)

(

)

⎥ ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎢ ⎣ ⎡ ⎪⎭ ⎪ ⎬ ⎫ ⎪⎩ ⎪ ⎨ ⎧ ⋅ − − + ⎪⎭ ⎪ ⎬ ⎫ ⎪⎩ ⎪ ⎨ ⎧ ⋅ + − ⋅ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ⋅ − ⋅ ⋅ ⋅ ⋅ =

σ

σ

σ

σ

σ

π

2 2 2 2 2 2 2 exp 2 exp 2 exp 2 ) , , ( z z y z y H z H z y u Q z y x C C(x、 y、 z) ： (x、 y、 z)地 点 に お け る 濃 度 （ 窒 素 酸 化 物 (ppm)、 浮 遊 粒 子 状 物 質 (mg/m3_)） Q ： 点 煙 源 の 排 出 量 （ ml/s） （ SPM の 場 合 は (mg/s)） ・ 時 間 別 平 均 排 出 量 Qt

(

)

∑

= × × × × = 2 1 i i it w t N E 1000 1 3600 1 V Q Qt : 時 間 別 平 均 排 出 量 (m1/m･s(又 は mg/m･s)) Ei : 車 種 別 排 出 係 数 (g/km･台 )・ ・ ・ （ 表 2-15 参 照 ） Ni t : 車 種 別 時 間 別 交 通 量 (台 /h) Vw : 換 算 係 数 (m1/g(又 は mg/g)) 窒 素 酸 化 物 の 場 合 ： 20℃ 、 1 気 圧 で 523ml/g （ 窒 素 酸 化 物 の 排 出 係 数 が 、 シ ャ シ ダ イ ナ モ 試 験 に よ り 得 ら れ た 濃 度 を す べ て 二 酸 化 窒 素 と し て 質 量 に 換 算 す る こ と に よ り 与 え ら れ て い る こ と か ら 、 そ の 排 出 量 を 求 め る に は 二 酸 化

窒 素 と し て 体 積 換 算 す る こ と に な る 。 ） 浮 遊 粒 子 状 物 質 の 場 合 ： 1000mg/g （ 排 出 係 数 及 び 排 出 量 が 質 量 で 与 え ら れ て い る た め 、 体 積 換 算 す る 必 要 は な い 。 た だ し 、 排 出 係 数 の g を mg に 換 算 す る 。 ） ｕ ： 平 均 風 速 （ m/s） H ： 排 出 源 の 高 さ （ m） x ： 風 向 に 沿 っ た 風 下 距 離 （ m） y ： x 軸 に 直 角 な 水 平 距 離 （ m） z ： x 軸 に 直 角 な 鉛 直 距 離 （ m） σy、 σz ： 水 平 （ y） 、 鉛 直 （ z） 方 向 の 拡 散 幅 （ m） ・ 鉛 直 方 向 の 拡 散 幅 σ z 0.83 0 0.31 L Z z=

σ

+ ⋅

σ

σZ 0 ： 鉛 直 方 向 の 初 期 拡 散 幅 L ： 車 道 部 音 か ら の 距 離 （ L＝ ｘ - W/2） ｘ ： 風 向 に 沿 っ た 風 下 距 離 （ ｍ ） Ｗ ： 車 道 部 幅 員 （ ｍ ） な お 、 ｘ ＜ W/2 の 場 合 は σ_Z＝ σ_{Z 0}と す る 。 ・ 水 平 方 向 の 拡 散 幅 σy とする。 ＝ の場合は   なお、ｘ＜Ｗ / 2 W / 2 46 . 0 2 0.81 y y W L

σ

σ

= + ⋅ ＜無風時・弱風時（風速 1.0m/s 以下の場合）：パフ式＞

(

)

( )

_⎥⎥⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎢ ⎢ ⎣ ⎡ ⋅ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛₋ − + ⋅ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ − ⋅ ⋅ ⋅ = m t m l t l Q z y x C 2 exp 1 2 exp 1 2 , , 2 0 2 0 2 2 / 3

γ

α

π

(

)

⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ γ − + α + = ₂ 2 2 2 H z y x 2 1 l 2 、

(

)

⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ γ + + α + = 2 2 2 H z y x 2 1 m 2 2 t0 ： 初 期 拡 散 幅 に 相 当 す る 時 間 （ s）

α

=

2

W

t

0 α 、 γ ： 拡 散 幅 に 関 す る 係 数 、 α = 0.3 γ = 0.18（ 昼 間 ） 、 0.09（ 夜 間 ） そ の 他 ： プ ル ー ム 式 で 示 し た と お り

ｳ JEA 式 JEA 式 に は 、 有 風 時 モ デ ル と 無 風 時 モ デ ル が あ り 、 さ ら に 有 風 時 モ デ ル に は 、 煙 源 と 風 と の 角 度 に よ り 分 け ら れ る 。 (ｱ)有 風 時 (風 速 が 1m/s 以 上 ) ① 直 角 風 時 (約 40゜ ≦ θ ≦ 90゜ ）

C(x, z)

=

Q

L

(Usin

θ

)

0.5

•

A

x

s

• exp −B

z

p

x

⎛

⎝

⎜

⎞

⎠

• W(x : y

1

,y

2

)

S=α• exp 0.89 L U sinθ ⎛ ⎝ ⎞ ⎠ G=

γ

•exp −2.45 L U sin

θ

⎛ ⎝ ⎞ ⎠ ｘ ： 計 算 点 か ら 線 煙 源 ま で の （ 垂 直 ） 距 離 （ m） ｚ ： 計 算 点 の 高 さ （ m） _{θ ： 線 煙 源 と 風 と の 角 度 （ °、 DEG）} Ｑ_Ｌ： 線 煙 源 強 度 （ m3_{N/s･m） Ｌ ： 放 射 収 支 量 （ kW/m}2_） Ｕ ： 風 速 （ m/s） θ ： 線 煙 源 と 風 と の 角 度 （ °、 DEG） W(x : y1,y2)= 1 2 erf G y2 x ⎛ ⎝ ⎞ ⎠ − erf G yx1 ⎛ ⎝ ⎞ ⎠ ⎧ ⎨ ⎩ ⎫ ⎬ ⎭

erf (

ω

)

=

2

π

e

−η2

d

η

0 ω

∫

（ 誤 差 関 数 ） Ａ ， Ｓ ， Ｂ ， ｐ 及 び Ｇ は パ ラ メ ー タ ー  JEA式 有風時（1m/s以上） 無風時、弱風時（1m/s未満） 直角風時（約40°≦θ≦90゜） 平行風時（0°≦θ＜約40゜） パラメータ 地域区分 平坦地 1.5 2.4 0.86 0.16 1.47×fB 低層住宅散在地 2.5 5.4 1.03 0.12 0.036 低層住宅密集地 2.5 1.07 0.71 0.107 0.018 中層ビル散在地 1.5 4.4 0.86 0.12 0.94×fB   Ｌ Ｕ･sinθ Ｂ ｆＢ＝exp -3.12 ｐ Ａ α γ

② 平 行 風 時 (0゜ ≦ θ ＜ 約 40゜ ） C(y, z)= QL (Ucosθ)0.5• A y2+ G2z 2• W(y : x1,x2) A= 3.29exp −2.8 L U cosθ ⎛ ⎝ ⎞ ⎠ _G 1=γ • exp −1.61 L U cosθ ⎛ ⎝ ⎞ ⎠ ｙ ： 計 算 点 か ら 線 煙 源 ま で の （ 垂 直 ） 距 離 （ m） ｚ ： 計 算 点 の 高 さ （ m） θ ： 線 煙 源 と 風 と の 角 度 （ °、 DEG） Ｑ_Ｌ： 線 煙 源 強 度 （ m3_{N/s･m） Ｌ ： 放 射 収 支 量 （ kW/m}2_） Ｕ ： 風 速 （ m/s） θ ： 線 煙 源 と 風 と の 角 度 （ °、 DEG） W(y : x1,x2)= erf G1 y2+ G 2z 2 x1 ⎛ ⎝ ⎜ ⎞ ⎠ ⎟ − erf G1 y2+ G 2z 2 x2 ⎛ ⎝ ⎜ ⎞ ⎠ ⎟

erf (

ω

)

=

2

π

e

−η 2

d

η

0 ϖ

∫

（ 誤 差 関 数 ） Ａ 及 び Ｇ₁， Ｇ₂は パ ラ メ ー タ ー ③ 無 風 時 、 弱 風 時 （ 風 速 が 1m/s 未 満 ） (3) NO_２変 換 モ デ ル NO２変 換 モ デ ル に は 、 指 数 近 似 モ デ ル 、 統 計 モ デ ル 、 定 常 近 似 モ デ ル が あ り 、 こ こ で は 、 指 数 近 似 モ デ ル Ⅰ を 示 す ｡ 指 数 近 似 モ デ ル Ⅰ こ こ で 、 〔 Ｎ Ｏ２〕 ： Ｎ Ｏ２濃 度 （ ppm） 〔 Ｎ ＯＸ〕Ｄ ： 拡 散 計 算 で 得 ら れ た Ｎ ＯＸ濃 度 （ ppm） α ： 排 出 源 近 傍 で の 〔 Ｎ Ｏ 〕 ／ 〔 Ｎ Ｏ 〕

(

)

(

)

(

)

⎩ ⎨ ⎧ < − ≥ − = = − = ⎪⎭ ⎪ ⎬ ⎫ ⎪⎩ ⎪ ⎨ ⎧ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ + − ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ + = × + • • = − − 0 ) 6 . 77 exp( 5 . 5 0 ) 3 . 4 exp( 5 . 5 ) 29 . 1 exp( 38 . 0 ) 76 . 2 exp( 76 . 0 tan tan 1 , : , : ) , ( 2 2 1 1 2 2 2 1 2 1 2 1 2 2 L L L L G L s L A Gz x y Gz x y y y x W y y x W Gz x Q A y x C L_s

π

π

〔ＮＯ２〕＝〔ＮＯＸ〕Ｄ・ １− １＋β α exp −Ｋｔ ＋β パラメータ 地域区分 平坦地 0.063 6.49 低層住宅散在地 0.143 5.24 低層住宅密集地 0.143 1.63 中層ビル散在地 0.063 8.25 γ Ｇ２

〔 Ｎ Ｏ 〕 は Ｎ Ｏ 濃 度 （ ppm） β ： 平 衡 状 態 を 近 似 す る 定 数 Ｋ ： 変 換 速 度 に 関 す る 実 験 定 数 （ ｓ− １_） ｔ ： 移 流 時 間 （ ｓ ） 各 パ ラ メ ー タ の 値 は 次 の 通 り で あ る 。 煙 突 排 ガ ス α ＝ 0.83， β ＝ 0.3（ 日 中 ） ， 0.0（ 夜 間 ） Ｋ ＝ 0.062･Ｕ ･〔 Ｏ３〕Ｂ（ 小 規 模 施 設 ） Ｋ ＝ 0.0062･Ｕ ･〔 Ｏ_３〕_Ｂ（ 大 規 模 施 設 ） 廃 棄 物 運 搬 車 両 α ＝ 0.80， β ＝ 0.3（ 日 中 ） ， 0.0（ 夜 間 ） Ｋ ＝ 0.23･Ｕ ･〔 Ｏ３〕Ｂ こ こ で 、 Ｕ ： 風 速 （ m/s） 〔 Ｏ_３〕_Ｂ ： Ｏ_３の バ ッ ク グ ラ ウ ン ド 濃 度 （ ppm） ２ − ５ 小 規 模 施 設 用 の 簡 易 的 長 期 平 均 濃 度 （ 年 平 均 値 ） 予 測 手 法 (1)予 測 に 必 要 な 情 報 ｱ 煙 源 情 報 対 象 と す る 焼 却 施 設 に つ い て の 以 下 の 情 報 。 ① 煙 突 実 高 さ ： Ho（ ｍ ） ② 通 常 稼 働 時 の 排 ガ ス 量 （ 湿 り ） ： Qv（ m３N/h） ③ 排 ガ ス 温 度 ： Tg（ ℃ ） ④ 年 平 均 汚 染 物 質 排 出 量 （ 年 間 総 排 出 量 を 8760時 間 で 除 し た 値 ） ： Q（ kg/h or m ３ N/h） ｲ 使 用 す る 気 象 情 報 施 設 を 設 置 す る 地 点 の 気 象 を 代 表 し う る と 考 え ら れ る 最 寄 り の 気 象 官 署 （ 気 象 台 、 測 候 所 、 地 域 気 象 観 測 所 ） 又 は 公 共 団 体 が 管 理 す る 環 境 測 定 局 に お け る 風 向 風 速 の 測 定 デ ー タ か ら 得 ら れ た 以 下 の 情 報 。 ① 年 間 に お け る 当 該 地 域 の 主 風 向 （ 最 も 出 現 頻 度 が 高 い 風 向 ） の 出 現 比 率 ： Fw（ ％ ） ② 年 間 に お け る 静 穏 の 出 現 比 率 ： Fc（ ％ ） ③ 上 記 主 風 向 に お け る 年 間 平 均 風 速 ： u（ m/s） （ 風 向 別 の 平 均 風 速 情 報 が 入 手 で き な い 場 合 は 単 純 な 年 平 均 風 速 で あ っ て も 可 ） な お 、 特 定 の 時 間 帯 （ 例 え ば 昼 間 ） し か 稼 動 し な い 計 画 の 施 設 の 場 合 に お い て は 、 上 記 の 各 値 は 、 そ の 時 間 帯 に お け る 値 で あ る こ と が 望 ま し い 。 そ の 特 定 の 時 間 帯 に お け る 主 風 向 が 、 全 時 間 帯 の そ れ と 異 な る こ と が 明 ら か な 場 合 は 特 に こ の 点 は 重 要 で あ る 。

ｱ 有 効 煙 突 高 さ の 推 定 有 効 煙 突 高 さ の 推 定 に は 、 以 下 の 無 風 時 ブ リ ッ グ ス 式 及 び コ ン ケ イ ウ 式 を 用 い る 。 ○ 無 風 時 ブ リ ッ グ ス 式

1/4

(

)

3/8 H d /dz Q 4 . 1 Ho He= + ⋅ ⋅ θ −

○ コ ン ケ イ ウ 式

1/2 3/4 H u Q 175 . 0 Ho He= + ⋅ ⋅ −

こ こ で 、 He： 有 効 煙 突 高 さ （ ｍ ） QＨ： 排 出 熱 量 （ ＝ 1293×0.24･Qv･(Tg-15)/3600） （ cal/s） （ Ho， Qv， Tg は 上 記 の (1)の ｱの ① 、 ② 、 ③ の 値 ） dθ /dz： 温 位 傾 度 （ 安 全 側 の 値 と し て は 0.01 を 用 い れ ば よ い ） u： 風 速 （ m/s）

有 風 時 の Heは 、 (1)の ｲの ③ で 得 ら れ た 平 均 風 速 と コ ン ケ イ ウ 式 か ら 算 出 す る 。 静 穏 時 の Heは 、 無 風 時 ブ リ ッ グ ス 式 に よ る 算 出 値 と コ ン ケ イ ウ 式 に よ る （ 風 速 1m/sで の ） 算 出 値 か ら 、 風 速 0.4m/sで の 値 を 内 挿 し て 算 出 す る 。 な お 、 得 ら れ た 気 象 デ ー タ に よ り 、 静 穏 の 定 義 が 異 な る 場 合 も あ る が 無 視 し て よ い 。 な お 、 排 ガ ス 量 が 特 に 小 さ い （ 吐 出 速 度 が 平 均 風 速 の ２ 倍 以 下 程 度 と 小 さ い ） 小 規 模 施 設 に お い て は 、 「 有 効 煙 突 高 さ ＝ 煙 突 実 高 さ 」 と し て 取 り 扱 う 。 ｲ 有 風 時 寄 与 濃 度 計 算 以 下 の 条 件 で 、 プ ル ー ム 式 を 用 い て 有 風 時 の 最 大 着 地 濃 度 及 び そ の 出 現 距 離 を 計 算 す る 。 ① He（ ｍ ） ： 有 効 煙 突 高 さ （ 上 記 で 算 出 し た 有 風 時 で の 値 ） ② Q（ kg/h or m３N/h） ： 年 平 均 汚 染 物 質 排 出 量 （ (1)の ｱの ④ の 値 ） ③ u（ m/s） ： 風 速 （ 上 記 (1)の ｲの ③ で 得 ら れ た 平 均 風 速 ） ④ α y,γ y,α z,γ z： 拡 散 幅 の 近 似 関 数 パ ラ メ ー タ ・ α y = 1.0、 γ y = 0.1567、 α z = 0.918、 γ z = 0.1068 を 用 い れ ば よ い 。 ・ σ y = γ y・ ｘα y_{、 σ z = γ z・ ｘ}α z _{で あ り 、 パ ス キ ル ・ ギ フ ォ ー ド 線 図 の 近 似 関 数 に お} け る 「 Ｃ 」 で の 値 （ α y、 γ yに つ い て は 長 期 平 均 拡 散 式 に 対 応 し た 値 ） で あ る 。 ○ 最 大 着 地 濃 度 出 現 距 離 （ Xm： m） 算 出 式

) z / 1 ( ) z 2 / 1 ( z He z y z Xm α α ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ α ⋅ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ α + α α =

○ 最 大 着 地 濃 度 （ Cm： μ g/m３ or ppb） 算 出 式

9 ) z y ( _{2 z} 10 z y exp Xm z y u 3600 / Q Cm _α+α ⎟× − ⎠ ⎞ ⎜ ⎝ ⎛ α α + α − ⋅ ⋅ γ ⋅ γ ⋅ ⋅ π =

Cm に 主 風 向 出 現 比 率 （ Fw： ％ ） を 乗 じ て 、 有 風 時 年 平 均 寄 与 濃 度 （ Cw） を 算 出 す る 。

_Cw

=

_Cm

×

_Fw

_/

₁₀₀

ｳ 静 穏 時 寄 与 濃 度 計 算 以 下 の 条 件 で 、 簡 易 パ フ 式 を 用 い て 静 穏 時 の 寄 与 濃 度 を 計 算 す る 。 ① He（ ｍ ） ： 有 効 煙 突 高 さ （ 上 記 で 算 出 し た 静 穏 時 の He） ② Q（ kg/h or m ３ N/h） ： 上 記 ｲの ② と 同 じ 年 平 均 汚 染 物 質 排 出 量 ③ R（ ｍ ） ： 煙 源 か ら の 距 離 （ 有 風 時 の 最 大 着 地 濃 度 距 離 ： Xmを 用 い れ ば よ い ） ④ α ,γ ： 無 風 時 に 係 る 拡 散 パ ラ メ ー タ ・ 安 定 度 「 Ｃ 」 で の 値 （ α = 0.635、 γ = 0.208） を 用 い れ ば よ い 。 ○ 静 穏 時 濃 度 （ C： μ g/m３ or ppb） 算 出 式

9 2 2 2 2 2 2 / 3

10

He

R

1

)

2

(

3600

/

Q

2

C

×

−

⎟

⎟

⎠

⎞

⎜

⎜

⎝

⎛

γ

+

α

⋅

γ

⋅

α

⋅

π

⋅

=

Cに 静 穏 時 出 現 比 率 （ Fc： ％ ） を 乗 じ て 、 静 穏 時 年 平 均 寄 与 濃 度 （ Cc） を 算 出 す る 。

_Cc

=

_C

×

_Fc

_/

₁₀₀

ｴ 年 平 均 濃 度 算 出 ｲ と ｳ で 算 出 し た 有 風 時 、 静 穏 時 の 年 平 均 寄 与 濃 度 を 合 計 し た も の が 簡 易 的 年 平 均 濃 度 推 定 値 （ Cn） と な る 。

_Cn

=

_Cw

+

_Cc

ｵ 簡 易 的 年 平 均 予 測 値 の 取 扱 い に つ い て 本 予 測 手 法 は 、 こ れ を 用 い た 簡 易 的 年 平 均 予 測 値 が 通 常 の 予 測 手 法 を 用 い た 年 平 均 予 測 値 に 比 較 し て 概 ね 高 め に な る よ う に 、 各 種 の パ ラ メ ー タ を 設 定 し て い る も の で あ る の で 、 安 全 サ イ ド の 予 測 値 と し て 取 り 扱 う こ と が で き る 。 し か し 、 煙 突 実 高 さ が 低 い 小 規 模 施 設 で 稼 働 が 昼 間 に 限 ら れ る よ う な 場 合 、 弱 風 の 出 現 頻 度 が 多 い な ど 対 象 地 域 の 風 速 階 級 の 出 現 状 況 に よ っ て は 、 簡 易 予 測 値 の ほ う が 通 常 の 予 測 手 法 に よ る 値 よ り も や や 低 い 値 と な る こ と も あ る 。 従 っ て 、 こ う し た 条 件 の 施 設 の 場 合 に お い て は 、 こ の 簡 易 予 測 値 は 慎 重 に 取 扱 う 必 要 が あ り 、 場 合 に よ っ て は 通 常 の 予 測 手 法 を 用 い た 予 測 を 行 う ほ う が よ い 。

２ -６ 説 明 図 表 (1)大 気 安 定 度 階 級 分 類 表 パ ス キ ル 安 定 度 （ 大 気 安 定 度 ） 階 級 別 分 類 表 を 表 ２ -１ ０ ∼ 表 ２ -１ ２ に 示 す 。 原 則 は 、 パ ス キ ル の 大 気 安 定 度 分 類 に 従 う が 、 夜 間 の 雲 量 デ ー タ や 正 味 放 射 量 の 入 手 が 困 難 で あ る こ と か ら 、 METI-LIS で 用 い て い る 簡 易 な 大 気 安 定 度 分 類 を 用 い て も よ い 。 METI-LIS で 用 い て い る 安 定 度 分 類 表 を 表 ２ -１ ３ に 示 す 。 表 ２ -１ ０ パ ス キ ル 安 定 度 階 級 分 類 表 (原 安 委 気 象 指 針 、 1982) 日 射 量 (T) ｋ W/m2 _{放 射 収 支 量 (Q) kW/m}2 風 速 (U) m/s T≧ 0.60 0.60>T ≧ 0.30 0.30>T ≧ 0.15 0.15>T Q≧ -0.020 -0.020>Q ≧ -0.040 -0.040>Q u<2 Ａ Ａ -Ｂ Ｂ Ｄ Ｄ Ｇ Ｇ 2≦u<3 Ａ -Ｂ Ｂ Ｃ Ｄ Ｄ Ｅ Ｆ 3≦u<4 Ｂ Ｂ -Ｃ Ｃ Ｄ Ｄ Ｄ Ｅ 4≦u<6 Ｃ Ｃ -Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ 6≦u Ｃ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ 表 ２ -１ １ パ ス キ ル 安 定 度 階 級 分 類 表 (放 射 収 支 量 が な い 場 合 ) 昼 間 日 射 量 (T) ｋ W/m2 _{夜 間 雲 量} 風 速 (U) m/s T≧ 0.60 0.60>T ≧ 0.30 0.30>T ≧ 0.15 0.15>T 本 曇 (8∼ 10) 上 層 雲 (5∼ 10) 中 ･下 層 雲 (5∼ 7) 雲 量 (0∼ 4) u<2 Ａ Ａ -Ｂ Ｂ Ｄ Ｄ Ｇ Ｇ 2≦u<3 Ａ -Ｂ Ｂ Ｃ Ｄ Ｄ Ｅ Ｆ 3≦u<4 Ｂ Ｂ -Ｃ Ｃ Ｄ Ｄ Ｄ Ｅ 4≦u<6 Ｃ Ｃ -Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ 6≦u Ｃ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ (注 )1） 本 曇 は 中 ・ 下 層 雲 の 雲 量 が 8 以 上 の 場 合 で あ る 。 地 上 気 象 観 測 日 原 簿 で 雲 形 が Ci、 Cc、 Cs を 上 層 雲 、 そ れ 以 外 を 中 ・ 下 層 雲 と し れ ば よ い 。 2） 日 射 量 が な い と き を 夜 間 と し 、 夜 間 の 最 初 と 最 後 の 各 1 時 間 は 雲 の 状 態 い か ん に か か わ ら ず 中 立 状 態 D と し る 。 ま た は 、 日 中 （ 日 の 出 ∼ 日 の 入 り ） は 日 射 量 を 用 い 、 夜 間 （ 日 の 入 り ∼ 日 の 出 ） は 雲 量 を 用 い て も よ い 。 表 ２ -１ ２ パ ス キ ル 安 定 度 階 級 分 類 表 (日 本 式 、 1959) 日 射 量 cal/cm2_{･h 夜 間} 風 速 (地 上 10m) m/s ≧ 50 49∼ 25 ≦ 24 本 曇 (8∼ 10) (日 中 ･夜 間 ) 上 層 雲 (5∼ 10) 中 ･下 層 雲 (5∼ 7) 雲 量 (0∼ 4) <2 Ａ Ａ -Ｂ Ｂ Ｄ (Ｇ ) (Ｇ ) 2∼ 3 Ａ -Ｂ Ｂ Ｃ Ｄ Ｅ Ｆ 3∼ 4 Ｂ Ｂ -Ｃ Ｃ Ｄ Ｄ Ｅ 4∼ 6 Ｃ Ｃ -Ｄ Ｄ Ｄ Ｄ Ｄ 6< Ｃ Ｄ Ｄ Ｄ Ｄ Ｄ (注 )1） 日 射 量 に つ い て は 原 文 は 定 性 的 で あ る の で 、 こ れ に 相 当 す る 量 を 推 定 し て 定 量 化 し た 。 2） 夜 間 は 日 の 入 り 前 1 時 間 か ら 日 の 出 後 1 時 間 の 間 を 指 す 。 3） 日 中 、 夜 間 と も 本 曇 （ 8∼ 10） の と き は 風 速 の い か ん に か か わ ら ず 中 立 状 態 Ｄ と す る 。 4） 夜 間 （ 注 (2)） の 前 後 1 時 間 は 雲 の 状 態 い か ん に か か わ ら ず 中 立 状 態 Ｄ と す る 。

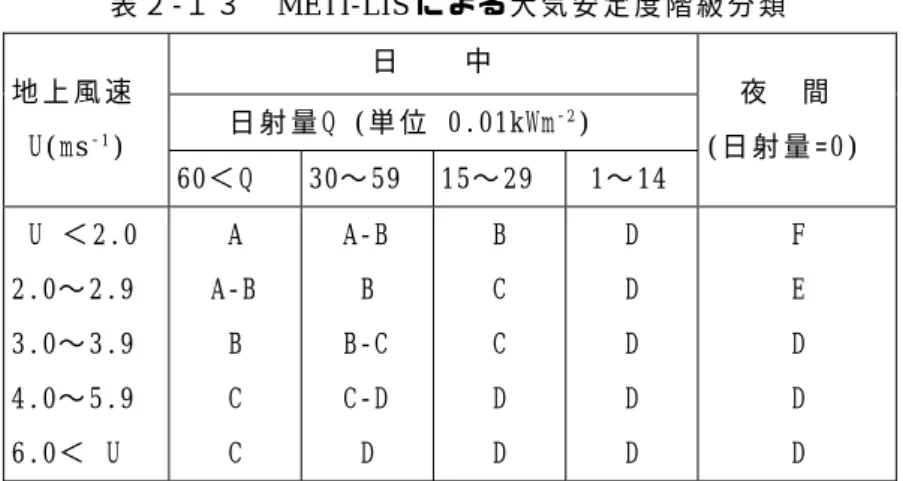

表 ２ -１ ３ METI-LIS に よ る 大 気 安 定 度 階 級 分 類 日 中 日 射 量 Q (単 位 0.01kWm- 2₎ 地 上 風 速 U(ms- 1₎ 60＜ Q 30∼ 59 15∼ 29 1∼ 14 夜 間 (日 射 量 =0) U ＜ 2.0 2.0∼ 2.9 3.0∼ 3.9 4.0∼ 5.9 6.0＜ U A A-B B C C A-B B B-C C-D D B C C D D D D D D D F E D D D (2)パ ス キ ル ・ ギ フ ォ ー ド 線 図 拡 散 幅 を 設 定 す る た め の パ ス キ ル ･ギ フ ォ ー ド 線 図 は 、 図 ２ -３ に 示 す と お り で あ る 。 注 ） グ ラ フ 中 の Ａ ∼ Ｇ は 、 パ ス キ ル 安 定 度 階 級 に 対 応 す る 。 図 ２ -３ パ ス キ ル ・ ギ フ ォ ー ド 線 図 1 10 100 1,000 100 1,000 10,000 100,000 風下距離 ｘ(ｍ) σｙ  ( ｍ) A B C D E F G 1 10 100 1,000 100 1,000 10,000 100,000 風下距離 ｘ(ｍ) σ z  ( ｍ) A B C D E F G
