電波障害
4-14-1
現況調査
(1)既存資料調査
テレビ電波は、平成23年７月24日にアナログ放送から地上デジタル放送に完全移行し、 現在は地上デジタル放送でテレビが視聴されている。
建設予定地周辺の送信所と放送エリアの目安は図4-14-1に示すとおりであり、建設予定 地周辺は大阪局と京都局の放送エリアとなっている。
出典：一般社団法人デジタル放送推進協会ホームページ「放送エリアの目安」

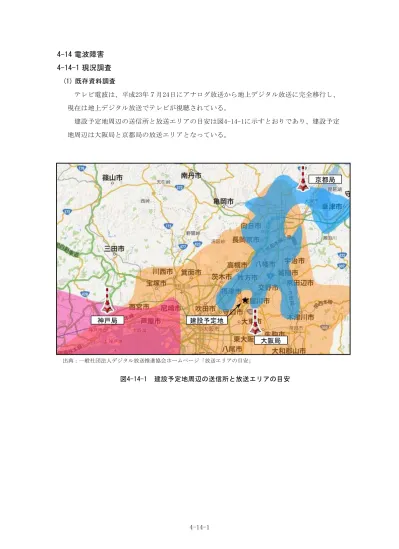

図4-14-1 建設予定地周辺の送信所と放送エリアの目安
★
建設予定地 神戸局
京都局
(2)現地調査
① 調査内容
電波障害に係る現地調査の内容を表4-14-1に、現地調査地点の位置を図4-14-3に示す。 電波障害の調査は、建設予定地周辺地域で受信されている可能性がある放送局として、
表4-14-2に示す大阪局(7波)、神戸局(2波)、京都局(2波)のテレビ電波を対象として実施 した。
調査地点は、各テレビ電波の到来方向の反対側（遮蔽側）で、路上調査が可能な地点と
して、大阪局を対象としたNo.1～4、神戸局を対象としたNo.5～6、京都局を対象とした No.7～10の10地点を選定した。
表4-14-1 電波障害に係る現地調査の内容
調査項目 調査方法 調査地点 調査時期
テレビ電波 の電界強 度
テ レ ビ 画 像 評 価 、 品 質
評価
電 波 測 定 車 に よ り 現 地
測定する方 法 (図4-14-2参 照)
建設予定地 の周辺
10地点
平成25年3月2日
Ｕ Ｈ Ｆ 受 信 ア ン テ ナ
同 軸 ケ ー ブ ル （15m)
切替スィッチ
地上デジタル受信機
受信特性測定器
表4-14-2 調査対象放送局の概要
局
チャンネル (ch)
周波数 (MHz)
送信所出力 (kw)
大阪局 (生駒山)
NHK教育 NHKE 13 470-476 3
讀賣テレビ YTV 14 476-482 3
朝日放送 ABC 15 482-488 3
毎日放送 MBS 16 488-494 3
関西テレビ KTV 17 494-500 3
テレビ大阪 TVO 18 500-506 1
NHK総合 NHKG 24 536-542 3
神戸局 (摩耶山)
NHK総合 NHKG 22 524-530 1
サンテレビ SUN 26 548-554 1
京都局 (比叡山)
NHK総合 NHKG 25 542-548 1
■
：電波障害調査地点(10地点)←
：電波の到来方向■
■
■
No.6 No.5■
No.4■
■
No.3 No.2 No.1■
No.7■
No.10■
No.9■
No.8 電波到来方向 神戸局電波到来方向 京都局
電波到来方向 大阪局
NHK総合
15ch
毎日放送 朝日放送 ﾃﾚﾋﾞ大阪
14ch 13ch
NHK教育 関西ﾃﾚﾋﾞ 讀賣ﾃﾚﾋﾞ
16ch 18ch
24ch 17ch
大 阪 局
22ch
NHK総合 サンテレビ
26ch
神 戸 局
NHK総合 京都放送 京
都
② 調査結果
調査結果の一覧表を表4-14-3に示す。各局の受信状況の概要は以下のとおりである。
ア 大阪局の受信状況
(ｱ)電波到来方向の反対側に位置する調査地点(No.1～4)
大阪局の電波到来方向の反対側に位置する調査地点のうち、No.1～3は、きわめて良好 な品質評価となっている。建設予定地直近の調査地点No.4については、電波到来方向にあ る丘陵の影響を受けているものと思われ、受信品質の低下が認められ、17chは不良となっ ている。
(ｲ) その他の調査地点(No.5～10)
調査地点No.8は品質評価が低く、No.5～7、9、10では、きわめて良好な品質評価となっ ている。
イ 神戸局の受信状況
(ｱ) 電波到来方向の反対側に位置する調査地点(No.5～6)
神戸局の電波到来方向の反対側に位置する調査地点No.5は、直近に位置する一般国道1 号(第二京阪道路)の影響があると思われ、22chについては受信不能となっているが、26ch については良好な品質評価となっている。調査 地点No.6については、きわめて良好な品質 評価となっている。
(ｲ) その他の調査地点(No.1～4、7～10)
調査地点No.2、3については、直近建物の影響を受けているものと思われ、受信品質の 低下が認められ、22chは不良の品質評価となっている。調査地点No.1、4、7～10について は、きわめて良好な品質評価となっている。
ウ 京都局の受信状況
(ｱ)電波到来方向の反対側に位置する調査地点(No.7～10)
京都局の電波到来方向の反対側に位置する調査地点No.7については、電波到来方向にあ る丘陵の影響を受けているものと思われ、23chは不良の品質評価となっている。調査地点 No.8～10については、きわめて良好な品質評価となっている。
表4-14-3 電波受信状況調査結果
注）端子電圧：アンテナで受信したテレビ信号の強さ（75Ω終端値）
dB
ＮＨＫ 総 合
ＮＨＫ 教 育
毎 日 放 送
朝 日 放 送
関 西 テレビ
讀 賣 テレビ
テレビ 大 阪
ＮＨＫ 総 合
サ ン テレビ
ＮＨＫ 総 合
京 都
放 送
24 ch 13 ch 16 ch 15 ch 17 ch 14 ch 18 ch 22 ch 26 ch 25 ch 23 ch
端子電圧(dB) 60.5 65.0 59.2 57.6 56.8 58.9 53.0 36.1 43.1 37.5 37.8
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A A A A A
端子電圧(dB) 53.0 52.6 47.7 42.6 46.6 52.1 43.3 32.3 31.2 42.7 41.9
画像評価 ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○
品質評価 A A A A A A A D B A A
端子電圧(dB) 61.0 63.0 57.3 53.7 54.8 56.9 55.3 27.0 33.6 33.7 33.1
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A D A A A
端子電圧(dB) 43.8 33.9 31.2 33.7 28.8 41.4 32.8 33.4 43.0 38.4 37.3
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A C C A D A A A A A A
端子電圧(dB) 53.9 58.1 54.0 50.4 48.1 55.7 46.3 22.6 35.1 31.7 35.8
画像評価 ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○
品質評価 A A A A A A A E B A A
端子電圧(dB) 53.3 54.0 50.1 52.3 52.8 52.0 48.8 43.1 49.0 52.2 53.4
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A A A A A
端子電圧(dB) 60.2 62.1 56.4 54.8 56.4 56.6 48.2 42.9 50.1 34.4 31.3
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A A A B D
端子電圧(dB) 41.0 41.8 46.9 39.9 41.7 44.1 33.1 43.2 51.7 53.1 53.5
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 C C B B A A D A A A A
端子電圧(dB) 64.1 68.2 67.2 61.6 61.3 66.0 48.4 46.7 55.8 45.7 48.2
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A A A A A
端子電圧(dB) 67.2 67.8 67.1 57.3 64.9 65.7 48.0 42.1 50.0 51.6 51.7
画像評価 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
品質評価 A A A A A A A A A A A
10
京都局
調査
項目
6
8
9
大阪局 神戸局
調査
地点
4-14-2
施設の存在によるテレビ電波障害の予測及び影響の分析
(1)予測項目
予測項目は、新焼却施設の存在による地上デジタルテレビ放送電波の受信障害(遮蔽障 害及び反射障害)の範囲とした。
(2)予測地域
予測地域は、建設予定地及びその周辺地域とした。
(3)予測方法
テレビ電波受信障害の予測は、「建造物障害予測の手引き 地上デジタル放送 2005.3」 （社団法人日本CATV技術協会）に基づいて行った。
(4)予測結果
地上デジタルテレビ放送の電波障害の予測結果を図4-14-4に示す。
新焼却施設による遮蔽障害の範囲は、大阪局は建設予定地から約400ｍ、京都局は建設 予定地から約700ｍ、神戸局は建設予定地から約600ｍと予測される。
：大阪局遮蔽障害地域
電波到来方向 大阪局
NHK総合
15ch
毎日放送 朝日放送 ﾃﾚﾋﾞ大阪
14ch 13ch
NHK教育 関西ﾃﾚﾋﾞ 讀賣ﾃﾚﾋﾞ
16ch 18ch
24ch 17ch
大 阪 局
電波到来方向 京都局
NHK総合 京都放送 京
都
局 25ch 23ch
電波到来方向 神戸局
22ch
NHK総合 サンテレビ
26ch
(5)影響の分析
① 影響の分析方法
影響の分析は、予測の結果を踏まえ、新焼却施設の存在によるテレビ電波への影響が実
行可能な範囲内で回避され、または低減されているものであるか否かについて検討した。
また、生活環境の保全上の目標と予測結果を対比して、その整合性を検討した。
② 影響の分析結果
ア 影響の回避または低減に係る分析
新焼却施設の存在によるテレビ電波への影響については、次のとおり環境保全措置を実
施することから、実行可能な範囲内で低減できる。
【テレビ電波障害に係る環境保全措置】
・新焼却施設に起因するテレビ電波障害が確認された場合は、障害の 状況に応じて適切
な対策を実施する。
イ 生活環境の保全上の目標との整合性
電波障害に係る生活環境の保全上の目標は、「周辺地域におけるテレビの視聴に影響を
及ぼさないこと。」とした。
新焼却施設による電波障害の範囲を予測した結果、一部の地域で遮蔽障害が発生すると
予測される。このため、新焼却施設に起因するテレビ電波障害が確認された場合は、障害
の状況に応じて適切な対策を実施することにより、テレビを視聴することが可能であり、
