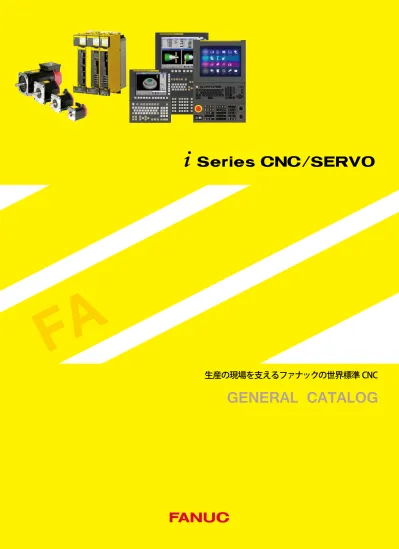

FANUC i Series CNC/SERVO

北海道支店 越後支店

前橋支店 長野サービスセンタ

富山サービスセンタ 白山支店 枚方サービスセンタ 中国支店 広島支店

九州支店 小倉サービスセンタ

東北支店

筑波支店 浦和サービスセンタ

日野支社 横浜サービスセンタ 中央テクニカルセンタ 浜松サービスセンタ 安城サービスセンタ 名古屋サービスセンタ

大阪支店

国内の支社・支店・サービス拠点

全世界 250 拠点以上

Headquarters Coventry

Paris

Bangalore Beijing

Chicago Shanghai

Changwon Barcelona

Milan Budapest SofiaBrussels Linz

Johannesburg

Kuala Lumpur Singapore Jakarta

Taichung

Bangkok

Detroit

Aguascalientas

Sao Paulo Stuttgart

Luxembourg Istanbul Moscow Wroclaw Stockholm BielCelje Prague

Ho Chi Minh Manila

Sydney

FAi(J)-03, 2016.11, Printed in Japan 本社 〒401-0597 山梨県忍野村 

1(0555)84-5555(代) FAX  84-5512 http://www.fanuc.co.jp

充実した保守体制

保守・顧客サポート体制

日本国内でのFA商品の保守サービスは、

各地のサービス拠点にて承っております。

連絡先 〒191-8509 東京都日野市旭が丘3-5-1      TEL 0120-240-716  FAX 0120-240-833

ファナックトレーニングセンタ

ファナックトレーニングセンタでは、CNCを自在に使いこなす熟練 エンジニアを短期間で育成する各種CNCコースを用意しております。

連絡先 〒401-0501 山梨県山中湖村       TEL(0555)84-6030/FAX5540

ファナックは、国内および海外各地にサービス拠点を築き、安心して ファナックのサービスが受けられるよう、行き届いたサービス体制を整 えております。ファナックは、お客様がファナックの商品をお使いにな る限り、責任を持って保守を担当いたします。ファナックの誇る保守サ ポートシステムCS24を通じて、24時間サポートも実施しています。

 ● お問合せ先 下記のFAセールス担当にご相談下さい。

 本社  〒401-0597  山梨県忍野村  1(0555)84-6120  FAX (0555)84-5543

 名古屋支社  〒485-0077  愛知県小牧市西之島1918-1  1(0568)73-7821  FAX (0568)73-5387  東北支店  〒981-3206  宮城県仙台市泉区明通4-5-1  1(022)378-7756  FAX (022)378-7759  越後支店  〒954-0111  新潟県見附市今町7-17-38  1(0258)66-1101  FAX (0258)66-1141  前橋支店  〒371-0846  群馬県前橋市元総社町521-10  1(027)251-8431  FAX (027)251-8330  筑波支店  〒305-0856  茨城県つくば市観音台1-25-1  1(029)837-1162  FAX (029)837-1165  白山支店  〒924-0071  石川県白山市徳光町2394-15  1(076)276-2044  FAX (076)276-2062  大阪支店  〒559-0034  大阪府大阪市住之江区南港北1-3-41  1(06)6614-2111  FAX (06)6614-2121  中国支店  〒701-0165  岡山県岡山市北区大内田834  1(086)292-5362  FAX (086)292-5364  九州支店  〒869-1196  熊本県菊陽町津久礼2570-2  1(096)232-2121  FAX (096)232-3334

 ● ファナックトレーニングセンタ  〒401-0501  山梨県山中湖村  1(0555)84-6030  FAX (0555)84-5540

●本機の外観及び仕様は改良のため予告なく変更することがあります｡

●本カタログからの無断転載を禁じます｡

●本カタログに記載された商品は、『外国為替及び外国貿易法』に基づく規制対象です。Series  30i-BおよびSeries  31i-B5の輸出には日本政府の許可が必要です。他の商品も許可が必要な場合があります。また、商品によっては 米国政府の再輸出規制を受ける場合があります。本商品の輸出に当たっては当社までお問い合せ下さい。

2014

高い加 工性能

高い稼働率 使いやすさ

生産の現場を支えるファナックの世界標準CNC

高速で高品位な加工を実現 優れた制御機能

¡

ナノメータ単位の精密演算と最先端のサーボ技術が 協調するナノCNCシステム

¡

高速・高精度加工に有効なAI輪郭制御

¡

部品加工のサイクルタイムを短縮する豊富な機能

¡

高速・高精度を実現するサーボHRV制御

¡

高加速・高応答のスピンドルHRV制御

¡

サーボ調整を短時間で実現する

FANUC サーボガイド

より高い稼働率をめざした 高い信頼性と容易な保守

¡

高信頼性ハードウェアにより、厳しい加工現場でも安 定して稼働

¡

切削液によるモータの絶縁低下を、予兆段階で検知す る絶縁劣化検出機能など、突然の長時間機械停止を 避ける予防保全機能

¡

診断機能、保守機能の強化により、故障箇所を容易 に特定できることで復旧までの時間が短縮され、保守 性が更に向上

¡

加工現場の作業を一貫支援する

 FANUC *HMI

¡

簡単操作に徹した統合操作・プログラミングガイダンス

FANUC マニュアルガイド *

¡

パソコンでCNC操作のトレーニングが可能な

 FANUC NCガイド

¡

8.4/10.4/15/19インチLCD表示器をラインアップ

¡

ローダ制御を簡単・低コストに実現

¡

PMCラダー命令拡張機能、ファンクションブロック機 能を搭載した強力なPMC機能

¡

CNCに内蔵された安全機能 デュアル・チェック・セ イフティ

¡

機械の個性化を可能にする豊富なカスタマイズ機能

¡

CNCシステムの立上げを容易にする各種調整機能

使いやすさを追及

豊富なCNC機能と優れた操作性 最先端のハードウェア

超高速プロセッサの採用、高速なCNC内部BUS、光ケーブ ルによる高速データ転送など、最先端のハードウェア技術 を使用した超小型・高速・高信頼性のCNCです。

最新の磁気設計手法により設計されたモータ、最新の低損 失パワー素子を採用したアンプは、工作機械の高速化・コ ンパクト化・省エネルギー化を推進します。

優れた操作性

0

*

-Fと30

*

-BシリーズCNCは共通の表示画面、操作性で ご利用いただけます。また、パソコンで広く使われている USBメモリにより外部機器との間で各種データの交換が容 易に行えます。加工データの作成から実加工までの統合操 作を簡単に行えるガイダンス機能を装備しています。

豊富なネットワーク機能

イーサネット経由でパソコンやロボットなどとのデータ転送 が可能で、高度な管理システムの構築が容易です。

各種フィールドネットワークにも対応しています。

世界標準CNC/サーボ

1958年の初号機出荷から、半世紀を経て、CNCは360万 台、サーボモータは1700万台の累計生産台数を達成いたし ました。これらの商品が組み込まれた機械は、全世界でご 使用いただいています。世界標準CNC/サーボとして、これ からも皆様から強い信頼をいただける商品、技術を開発し て参ります。

豊富な商品ラインアップ

シンプルな工作機械から複雑な構成の複合加工機並びに 産業機械までを幅広くカバーするCNCラインアップ。

小型機械から大型機械までをカバーするモータラインアップ。 それらを用途に応じて、自由に組合わせて最適なシステムを 構築することができます。

グローバルサポート体制

全世界に250拠点以上のサービス拠点を展開しており、世 界各地で責任を持って保守いたしますので、安心してお使い いただけます。

FANUC + Series CNC/SERVO

高い加工性能 高い稼働率 使いやすさ

高い加 工性能

高い稼働率 使いやすさ

生産の現場を支えるファナックの世界標準CNC

高速で高品位な加工を実現 優れた制御機能

¡

ナノメータ単位の精密演算と最先端のサーボ技術が 協調するナノCNCシステム

¡

高速・高精度加工に有効なAI輪郭制御

¡

部品加工のサイクルタイムを短縮する豊富な機能

¡

高速・高精度を実現するサーボHRV制御

¡

高加速・高応答のスピンドルHRV制御

¡

サーボ調整を短時間で実現する

FANUC サーボガイド

より高い稼働率をめざした 高い信頼性と容易な保守

¡

高信頼性ハードウェアにより、厳しい加工現場でも安 定して稼働

¡

切削液によるモータの絶縁低下を、予兆段階で検知す る絶縁劣化検出機能など、突然の長時間機械停止を 避ける予防保全機能

¡

診断機能、保守機能の強化により、故障箇所を容易 に特定できることで復旧までの時間が短縮され、保守 性が更に向上

¡

加工現場の作業を一貫支援する

 FANUC *HMI

¡

簡単操作に徹した統合操作・プログラミングガイダンス

FANUC マニュアルガイド *

¡

パソコンでCNC操作のトレーニングが可能な

 FANUC NCガイド

¡

8.4/10.4/15/19インチLCD表示器をラインアップ

¡

ローダ制御を簡単・低コストに実現

¡

PMCラダー命令拡張機能、ファンクションブロック機 能を搭載した強力なPMC機能

¡

CNCに内蔵された安全機能 デュアル・チェック・セ イフティ

¡

機械の個性化を可能にする豊富なカスタマイズ機能

¡

CNCシステムの立上げを容易にする各種調整機能

使いやすさを追及

豊富なCNC機能と優れた操作性 最先端のハードウェア

超高速プロセッサの採用、高速なCNC内部BUS、光ケーブ ルによる高速データ転送など、最先端のハードウェア技術 を使用した超小型・高速・高信頼性のCNCです。

最新の磁気設計手法により設計されたモータ、最新の低損 失パワー素子を採用したアンプは、工作機械の高速化・コ ンパクト化・省エネルギー化を推進します。

優れた操作性

0

*

-Fと30

*

-BシリーズCNCは共通の表示画面、操作性で ご利用いただけます。また、パソコンで広く使われている USBメモリにより外部機器との間で各種データの交換が容 易に行えます。加工データの作成から実加工までの統合操 作を簡単に行えるガイダンス機能を装備しています。

豊富なネットワーク機能

イーサネット経由でパソコンやロボットなどとのデータ転送 が可能で、高度な管理システムの構築が容易です。

各種フィールドネットワークにも対応しています。

世界標準CNC/サーボ

1958年の初号機出荷から、半世紀を経て、CNCは360万 台、サーボモータは1700万台の累計生産台数を達成いたし ました。これらの商品が組み込まれた機械は、全世界でご 使用いただいています。世界標準CNC/サーボとして、これ からも皆様から強い信頼をいただける商品、技術を開発し て参ります。

豊富な商品ラインアップ

シンプルな工作機械から複雑な構成の複合加工機並びに 産業機械までを幅広くカバーするCNCラインアップ。

小型機械から大型機械までをカバーするモータラインアップ。

それらを用途に応じて、自由に組合わせて最適なシステムを 構築することができます。

グローバルサポート体制

全世界に250拠点以上のサービス拠点を展開しており、世 界各地で責任を持って保守いたしますので、安心してお使い いただけます。

FANUC + Series CNC/SERVO

高い加工性能 高い稼働率 使いやすさ

FANUC MT-LINKi

（稼働管理ソフトウェア）

他社製上位ホストシステム（MESなど）

イーサネット

PLC

CNCラインアップ サーボラインアップ

FANUC Series 0+-MODEL F

最大系統数  ： 2系統

最大総制御軸数  ： 9軸/1系統システム、12軸/2系統システム 最大同時制御軸数  ： 4軸

全世界で幅広くご使用いただいている0*シリーズCNCの新モデルSeries  0*-MODEL  F は、基本性能を大幅に向上させると共に世界最高水準の性能を持つ30*-Bシリーズと共 通の操作性を実現しました。高い信頼性に加えて最新の予防保全機能と容易な保守によ り、機械稼働率の向上に貢献します。

FANUC Power Motion +-MODEL A

最大系統数  ： 4系統 最大総制御軸数  ： 32軸 最大同時制御軸数  ： 4軸

軸の俊敏な起動／停止を可能にする多軸高速応答機能を搭載したPower  Motion *-Aは 産業機械に適した機種です。プレス機械、ダイクッション、ローダ、包装機、油圧機構の サーボ化などに幅広く対応できます。

FANUC PANEL +H

FANUC *HMIアプリケーションを実行するためのスタンダードタイプ表示ユニットです。

FANUC PANEL +H Pro

ハイエンドなFANUC *HMIアプリケーションにも対応したWindows^® PC内蔵表示ユニッ トです。 Windows^®の豊富な市販アプリケーションを使用することができます。

（＊） Windowsはマイクロソフト社の登録商標です

FANUC Series 30+/31+/32+/35+-MODEL B

最大系統数  ： 2〜15系統 最大総制御軸数  ： 20〜96軸 最大同時制御軸数  ： 4〜24軸

世界最高水準の性能を備えた30*-BシリーズはファナックCNCの中核機種です。

豊富な制御軸数と5軸制御機能などの豊富な機能を持ち、標準的な旋盤やマシニングセン タから、トランスファラインや最先端の多軸工作機械の用途まで、あらゆる工作機械に柔 軟に対応できます。

@ * ^{-B series SERVO}

α*-Bシリーズサーボは、工作機械の高速・高精度化・コンパクト化・省エネルギー化を推

進する、高速・高精度・高効率のインテリジェントサーボシステムです。0.5kWから220kW まで、幅広いラインアップであらゆる機械に適用可能です。

FANUC AC SERVO MOTOR @

*

-B series

極めて滑らかな回転と優れた加速能力を特長とする工作機械の軸送りに最適な最新AC サーボモータです。

FANUC AC SPINDLE MOTOR @

*

-B series

高速回転までハイパワーな工作機械主軸用の高性能ACスピンドルモータです。

FANUC SERVO AMPLIFIER @

*

^{-B series}

強電盤の小型化に貢献するコンパクトで省エネルギーのサーボアンプです。

# * ^{-B series SERVO}

β*-Bシリーズサーボは、信頼性とコストパフォーマンスに優れたサーボです。工作機械の送 り軸、主軸用として十分な性能、機能を有します。

FANUC AC SERVO MOTOR #

*

-B series

工作機械の送り軸用として十分な基本性能を有するコストパフォーマンスに優れた ACサーボモータです。

FANUC AC SPINDLE MOTOR #

*

^{-B series}

工作機械の主軸用として十分な基本性能を有するコストパフォーマンスに優れた ACスピンドルモータです。

FANUC SERVO AMPLIFIER #

*

SVSP-B series

0*-Fとの組み合せで抜群のコストパフォーマンスを実現するサーボ3軸/スピンドル1軸の 一体型サーボアンプです。

FANUC BUILT-IN SPINDLE MOTOR B+-B !

B*I-Bシリーズは、出力切替方式の採用と合わせて、低速から高速まで幅広い回転域で高 出力化を実現した誘導ビルトインスピンドルモータで、あらゆる工作機械の主軸に最適です。

B*S-Bシリーズは、強力なネオジム磁石により、コンパクトな外形で低速域の大トルク化を 実現した同期ビルトインスピンドルモータで、特にギヤ加工機や旋盤の主軸に最適です。

FANUC SYNCHRONOUS BUILT-IN SERVO MOTOR D+S-B !

D*S-Bシリーズは、大トルクで滑らかな送りを実現したダイレクトドライブモータで、工作機 械の回転テーブルや5軸加工機の回転軸の高速・高精度化、機構部のメンテナンスフリー 化に最適です。

FANUC LINEAR MOTOR L+S-B !

L*S-Bシリーズは、最高速度4m/s、最大加速度30Gの能力を持つリニアモータで、サーボ 系のハイゲイン化による高精度、剛性の高い長ストローク軸、機構部のメンテナンスフリー 化を実現します。

工場の機械の情報を収集・可視化するパソコン用ソフトウェア

FANUC MT-LINK*は、工場内の機械をイーサネットで接続し、機械 の様々な情報を収集・管理し、データの可視化を行うことができるパ ソコンソフトウェアです。

ファナックCNCを搭載した工作機械だけでなく、OPC通信対応の PLCなどの機器も接続して、情報を収集することも可能であり、工場 内の機械のIoT化に貢献します。

収集した稼働実績などのデータは、MES(Manufacturing Execution  System)などの他社製上位ホストシステムやユーザアプリケーション から読み出すことが可能です。

FANUC MT-LINK+

FANUC MT-LINKi

（稼働管理ソフトウェア）

他社製上位ホストシステム（MESなど）

イーサネット

PLC

CNCラインアップ サーボラインアップ

FANUC Series 0+-MODEL F

最大系統数  ： 2系統

最大総制御軸数  ： 9軸/1系統システム、12軸/2系統システム 最大同時制御軸数  ： 4軸

全世界で幅広くご使用いただいている0*シリーズCNCの新モデルSeries  0*-MODEL  F は、基本性能を大幅に向上させると共に世界最高水準の性能を持つ30*-Bシリーズと共 通の操作性を実現しました。高い信頼性に加えて最新の予防保全機能と容易な保守によ り、機械稼働率の向上に貢献します。

FANUC Power Motion +-MODEL A

最大系統数  ： 4系統 最大総制御軸数  ： 32軸 最大同時制御軸数  ： 4軸

軸の俊敏な起動／停止を可能にする多軸高速応答機能を搭載したPower  Motion *-Aは 産業機械に適した機種です。プレス機械、ダイクッション、ローダ、包装機、油圧機構の サーボ化などに幅広く対応できます。

FANUC PANEL +H

FANUC *HMIアプリケーションを実行するためのスタンダードタイプ表示ユニットです。

FANUC PANEL +H Pro

ハイエンドなFANUC *HMIアプリケーションにも対応したWindows^® PC内蔵表示ユニッ トです。 Windows^®の豊富な市販アプリケーションを使用することができます。

（＊） Windowsはマイクロソフト社の登録商標です

FANUC Series 30+/31+/32+/35+-MODEL B

最大系統数  ： 2〜15系統 最大総制御軸数  ： 20〜96軸 最大同時制御軸数  ： 4〜24軸

世界最高水準の性能を備えた30*-BシリーズはファナックCNCの中核機種です。

豊富な制御軸数と5軸制御機能などの豊富な機能を持ち、標準的な旋盤やマシニングセン タから、トランスファラインや最先端の多軸工作機械の用途まで、あらゆる工作機械に柔 軟に対応できます。

@ * ^{-B series SERVO}

α*-Bシリーズサーボは、工作機械の高速・高精度化・コンパクト化・省エネルギー化を推

進する、高速・高精度・高効率のインテリジェントサーボシステムです。0.5kWから220kW まで、幅広いラインアップであらゆる機械に適用可能です。

FANUC AC SERVO MOTOR @

*

-B series

極めて滑らかな回転と優れた加速能力を特長とする工作機械の軸送りに最適な最新AC サーボモータです。

FANUC AC SPINDLE MOTOR @

*

-B series

高速回転までハイパワーな工作機械主軸用の高性能ACスピンドルモータです。

FANUC SERVO AMPLIFIER @

*

^{-B series}

強電盤の小型化に貢献するコンパクトで省エネルギーのサーボアンプです。

# * ^{-B series SERVO}

β*-Bシリーズサーボは、信頼性とコストパフォーマンスに優れたサーボです。工作機械の送 り軸、主軸用として十分な性能、機能を有します。

FANUC AC SERVO MOTOR #

*

-B series

工作機械の送り軸用として十分な基本性能を有するコストパフォーマンスに優れた ACサーボモータです。

FANUC AC SPINDLE MOTOR #

*

^{-B series}

工作機械の主軸用として十分な基本性能を有するコストパフォーマンスに優れた ACスピンドルモータです。

FANUC SERVO AMPLIFIER #

*

SVSP-B series

0*-Fとの組み合せで抜群のコストパフォーマンスを実現するサーボ3軸/スピンドル1軸の 一体型サーボアンプです。

FANUC BUILT-IN SPINDLE MOTOR B+-B !

B*I-Bシリーズは、出力切替方式の採用と合わせて、低速から高速まで幅広い回転域で高 出力化を実現した誘導ビルトインスピンドルモータで、あらゆる工作機械の主軸に最適です。

B*S-Bシリーズは、強力なネオジム磁石により、コンパクトな外形で低速域の大トルク化を 実現した同期ビルトインスピンドルモータで、特にギヤ加工機や旋盤の主軸に最適です。

FANUC SYNCHRONOUS BUILT-IN SERVO MOTOR D+S-B !

D*S-Bシリーズは、大トルクで滑らかな送りを実現したダイレクトドライブモータで、工作機 械の回転テーブルや5軸加工機の回転軸の高速・高精度化、機構部のメンテナンスフリー 化に最適です。

FANUC LINEAR MOTOR L+S-B !

L*S-Bシリーズは、最高速度4m/s、最大加速度30Gの能力を持つリニアモータで、サーボ 系のハイゲイン化による高精度、剛性の高い長ストローク軸、機構部のメンテナンスフリー 化を実現します。

工場の機械の情報を収集・可視化するパソコン用ソフトウェア

FANUC MT-LINK*は、工場内の機械をイーサネットで接続し、機械 の様々な情報を収集・管理し、データの可視化を行うことができるパ ソコンソフトウェアです。

ファナックCNCを搭載した工作機械だけでなく、OPC通信対応の PLCなどの機器も接続して、情報を収集することも可能であり、工場 内の機械のIoT化に貢献します。

収集した稼働実績などのデータは、MES(Manufacturing Execution  System)などの他社製上位ホストシステムやユーザアプリケーション から読み出すことが可能です。

FANUC MT-LINK+ 「ナノメータ単位の精密演算」と「最先端のサーボ技術」が協調する高品位な加工

デジタルサーボ制御部への位置指令をナノメータ単位で演算するナノ補間、制御周期をさらに高速化したサーボHRV制御・スピンドル HRV制御、および高分解能パルスコーダを備えたサーボモータにより、高精度な加工を実現する「ナノCNCシステム」を構成します。

リアルタイムに制御を最適化

スマートマシンコントロールとは、負荷、温度、位置などの機械の状況 の変化に応じて、制御装置自身がリアルタイムに制御を最適化し、高 速・高精度・高品位加工を実現する機能群の総称です。

送り軸のスマートマシンコントロールでは、モータの動作状態、機械 の特性に応じて最適に制御し、高精度・高品位加工を実現します。

主軸のスマートマシンコントロールでは、スピンドルモータの短時間 出力を最大限に活用し、高速加工を実現します。

加工現場の作業を一貫支援する新しいユーザインタフェース

FANUC *HMIは従来のCNCの枠を超え、加工現場の作業を一貫支援 します。加工現場の「計画」「加工」「改善」、各プロセスに必要な機能 を、ホームと呼ばれる統合画面に集約しました。各機能は、お互いに連携 しながら作業を行うことができます。

また、表示や操作に関する機能だけでなく、工作機械のリアルタイムな 情報を含む機械加工に関する様々な情報をネットワークの上位層にアッ プロードする機能や、上位層のデータベースに蓄積された情報を共有す る機能など、シンクライアントとしての性能も備えており、工作機械のIoT 化の際にその中核を担うプラットフォームになります。

システムダウンに結びつくような異常を、予兆段階で検出し警告表示することで、機械停止を防止

FANUC SERVO

AMPLIFIER FANUC AC SPINDLE

MOTOR FANUC AC SERVO

MOTOR 高分解能 パルスコーダ

FANUC +HMI

ナノCNCシステム

ナノ補間 サーボHRV制御

スピンドルHRV制御

高い加工性能 使いやすさ

予防保全

スマートマシンコントロール

^{高い加工性能}

高い稼働率

絶縁劣化検出機能

切削液の雰囲気が厳しい環境下にて、モータ内に切削液が侵入し、絶縁が劣化 して異常停止となることがあります。α*-Bアンプに標準で内蔵された絶縁劣化 検出機能は、モータの絶縁抵抗を自動で計測し、絶縁劣化が進行した場合には、

画面にメッセージを表示しますので、機械の故障予知を実現します。

また、外付けのユニットも準備しておりますので、絶縁劣化検出機能が内蔵され ていないシステムに追加することも可能です。

ファン回転数低下検出機能

CNCおよびサーボアンプの冷却用ファンの回転数の低下を検出した場合、予兆 段階で警告表示されます。各ファンの状態は確認画面によって、容易に確認する ことができ、ファンの故障予知を実現します。

絶縁劣化検出機能にて 絶縁抵抗を自動計測 絶縁抵抗値を

CNCへ送信

絶縁劣化

2016年10月 360万台

Clouds Fog Edge FANUC MT-LINKi

データベース FANUC i^HMI

FANUC MT-LINKi

（稼働管理ソフトウェア）

他社製上位ホストシステム（MESなど）

イーサネット

PLC

CNCラインアップ サーボラインアップ

FANUC Series 0+-MODEL F

最大系統数  ： 2系統

最大総制御軸数  ： 9軸/1系統システム、12軸/2系統システム 最大同時制御軸数  ： 4軸

全世界で幅広くご使用いただいている0*シリーズCNCの新モデルSeries  0*-MODEL  F は、基本性能を大幅に向上させると共に世界最高水準の性能を持つ30*-Bシリーズと共 通の操作性を実現しました。高い信頼性に加えて最新の予防保全機能と容易な保守によ り、機械稼働率の向上に貢献します。

FANUC Power Motion +-MODEL A

最大系統数  ： 4系統 最大総制御軸数  ： 32軸 最大同時制御軸数  ： 4軸

軸の俊敏な起動／停止を可能にする多軸高速応答機能を搭載したPower  Motion *-Aは 産業機械に適した機種です。プレス機械、ダイクッション、ローダ、包装機、油圧機構の サーボ化などに幅広く対応できます。

FANUC PANEL +H

FANUC *HMIアプリケーションを実行するためのスタンダードタイプ表示ユニットです。

FANUC PANEL +H Pro

ハイエンドなFANUC *HMIアプリケーションにも対応したWindows^® PC内蔵表示ユニッ トです。 Windows^®の豊富な市販アプリケーションを使用することができます。

（＊） Windowsはマイクロソフト社の登録商標です

FANUC Series 30+/31+/32+/35+-MODEL B

最大系統数  ： 2〜15系統 最大総制御軸数  ： 20〜96軸 最大同時制御軸数  ： 4〜24軸

世界最高水準の性能を備えた30*-BシリーズはファナックCNCの中核機種です。

豊富な制御軸数と5軸制御機能などの豊富な機能を持ち、標準的な旋盤やマシニングセン タから、トランスファラインや最先端の多軸工作機械の用途まで、あらゆる工作機械に柔 軟に対応できます。

@ * ^{-B series SERVO}

α*-Bシリーズサーボは、工作機械の高速・高精度化・コンパクト化・省エネルギー化を推

進する、高速・高精度・高効率のインテリジェントサーボシステムです。0.5kWから220kW まで、幅広いラインアップであらゆる機械に適用可能です。

FANUC AC SERVO MOTOR @

*

-B series

極めて滑らかな回転と優れた加速能力を特長とする工作機械の軸送りに最適な最新AC サーボモータです。

FANUC AC SPINDLE MOTOR @

*

-B series

高速回転までハイパワーな工作機械主軸用の高性能ACスピンドルモータです。

FANUC SERVO AMPLIFIER @

*

^{-B series}

強電盤の小型化に貢献するコンパクトで省エネルギーのサーボアンプです。

# * ^{-B series SERVO}

β*-Bシリーズサーボは、信頼性とコストパフォーマンスに優れたサーボです。工作機械の送 り軸、主軸用として十分な性能、機能を有します。

FANUC AC SERVO MOTOR #

*

-B series

工作機械の送り軸用として十分な基本性能を有するコストパフォーマンスに優れた ACサーボモータです。

FANUC AC SPINDLE MOTOR #

*

^{-B series}

工作機械の主軸用として十分な基本性能を有するコストパフォーマンスに優れた ACスピンドルモータです。

FANUC SERVO AMPLIFIER #

*

SVSP-B series

0*-Fとの組み合せで抜群のコストパフォーマンスを実現するサーボ3軸/スピンドル1軸の 一体型サーボアンプです。

FANUC BUILT-IN SPINDLE MOTOR B+-B !

B*I-Bシリーズは、出力切替方式の採用と合わせて、低速から高速まで幅広い回転域で高

出力化を実現した誘導ビルトインスピンドルモータで、あらゆる工作機械の主軸に最適です。

B*S-Bシリーズは、強力なネオジム磁石により、コンパクトな外形で低速域の大トルク化を

実現した同期ビルトインスピンドルモータで、特にギヤ加工機や旋盤の主軸に最適です。

FANUC SYNCHRONOUS BUILT-IN SERVO MOTOR D+S-B !

D*S-Bシリーズは、大トルクで滑らかな送りを実現したダイレクトドライブモータで、工作機 械の回転テーブルや5軸加工機の回転軸の高速・高精度化、機構部のメンテナンスフリー 化に最適です。

FANUC LINEAR MOTOR L+S-B !

L*S-Bシリーズは、最高速度4m/s、最大加速度30Gの能力を持つリニアモータで、サーボ 系のハイゲイン化による高精度、剛性の高い長ストローク軸、機構部のメンテナンスフリー 化を実現します。

工場の機械の情報を収集・可視化するパソコン用ソフトウェア

FANUC MT-LINK*は、工場内の機械をイーサネットで接続し、機械 の様々な情報を収集・管理し、データの可視化を行うことができるパ ソコンソフトウェアです。

ファナックCNCを搭載した工作機械だけでなく、OPC通信対応の PLCなどの機器も接続して、情報を収集することも可能であり、工場 内の機械のIoT化に貢献します。

収集した稼働実績などのデータは、MES(Manufacturing Execution  System)などの他社製上位ホストシステムやユーザアプリケーション から読み出すことが可能です。

FANUC MT-LINK+

「ナノメータ単位の精密演算」と「最先端のサーボ技術」が協調する高品位な加工

デジタルサーボ制御部への位置指令をナノメータ単位で演算するナノ補間、制御周期をさらに高速化したサーボHRV制御・スピンドル HRV制御、および高分解能パルスコーダを備えたサーボモータにより、高精度な加工を実現する「ナノCNCシステム」を構成します。

リアルタイムに制御を最適化

スマートマシンコントロールとは、負荷、温度、位置などの機械の状況 の変化に応じて、制御装置自身がリアルタイムに制御を最適化し、高 速・高精度・高品位加工を実現する機能群の総称です。

送り軸のスマートマシンコントロールでは、モータの動作状態、機械 の特性に応じて最適に制御し、高精度・高品位加工を実現します。

主軸のスマートマシンコントロールでは、スピンドルモータの短時間 出力を最大限に活用し、高速加工を実現します。

加工現場の作業を一貫支援する新しいユーザインタフェース

FANUC *HMIは従来のCNCの枠を超え、加工現場の作業を一貫支援 します。加工現場の「計画」「加工」「改善」、各プロセスに必要な機能 を、ホームと呼ばれる統合画面に集約しました。各機能は、お互いに連携 しながら作業を行うことができます。

また、表示や操作に関する機能だけでなく、工作機械のリアルタイムな 情報を含む機械加工に関する様々な情報をネットワークの上位層にアッ プロードする機能や、上位層のデータベースに蓄積された情報を共有す る機能など、シンクライアントとしての性能も備えており、工作機械のIoT 化の際にその中核を担うプラットフォームになります。

システムダウンに結びつくような異常を、予兆段階で検出し警告表示することで、機械停止を防止

FANUC SERVO

AMPLIFIER FANUC AC SPINDLE

MOTOR FANUC AC SERVO

MOTOR 高分解能 パルスコーダ

FANUC +HMI

ナノCNCシステム

ナノ補間 サーボHRV制御

スピンドルHRV制御

高い加工性能 使いやすさ

予防保全

スマートマシンコントロール

^{高い加工性能}

高い稼働率

絶縁劣化検出機能

切削液の雰囲気が厳しい環境下にて、モータ内に切削液が侵入し、絶縁が劣化 して異常停止となることがあります。α*-Bアンプに標準で内蔵された絶縁劣化 検出機能は、モータの絶縁抵抗を自動で計測し、絶縁劣化が進行した場合には、

画面にメッセージを表示しますので、機械の故障予知を実現します。

また、外付けのユニットも準備しておりますので、絶縁劣化検出機能が内蔵され ていないシステムに追加することも可能です。

ファン回転数低下検出機能

CNCおよびサーボアンプの冷却用ファンの回転数の低下を検出した場合、予兆 段階で警告表示されます。各ファンの状態は確認画面によって、容易に確認する ことができ、ファンの故障予知を実現します。

絶縁劣化検出機能にて 絶縁抵抗を自動計測 絶縁抵抗値を

CNCへ送信

絶縁劣化

2016年10月 360万台

Clouds Fog Edge FANUC MT-LINKi

データベース FANUC i^HMI

「ナノメータ単位の精密演算」と「最先端のサーボ技術」が協調する高品位な加工

デジタルサーボ制御部への位置指令をナノメータ単位で演算するナノ補間、制御周期をさらに高速化したサーボHRV制御・スピンドル HRV制御、および高分解能パルスコーダを備えたサーボモータにより、高精度な加工を実現する「ナノCNCシステム」を構成します。

リアルタイムに制御を最適化

スマートマシンコントロールとは、負荷、温度、位置などの機械の状況 の変化に応じて、制御装置自身がリアルタイムに制御を最適化し、高 速・高精度・高品位加工を実現する機能群の総称です。

送り軸のスマートマシンコントロールでは、モータの動作状態、機械 の特性に応じて最適に制御し、高精度・高品位加工を実現します。

主軸のスマートマシンコントロールでは、スピンドルモータの短時間 出力を最大限に活用し、高速加工を実現します。

加工現場の作業を一貫支援する新しいユーザインタフェース

FANUC *HMIは従来のCNCの枠を超え、加工現場の作業を一貫支援 します。加工現場の「計画」「加工」「改善」、各プロセスに必要な機能 を、ホームと呼ばれる統合画面に集約しました。各機能は、お互いに連携 しながら作業を行うことができます。

また、表示や操作に関する機能だけでなく、工作機械のリアルタイムな 情報を含む機械加工に関する様々な情報をネットワークの上位層にアッ プロードする機能や、上位層のデータベースに蓄積された情報を共有す る機能など、シンクライアントとしての性能も備えており、工作機械のIoT 化の際にその中核を担うプラットフォームになります。

システムダウンに結びつくような異常を、予兆段階で検出し警告表示することで、機械停止を防止

FANUC SERVO

AMPLIFIER FANUC AC SPINDLE

MOTOR FANUC AC SERVO

MOTOR 高分解能 パルスコーダ

FANUC +HMI

ナノCNCシステム

ナノ補間 サーボHRV制御

スピンドルHRV制御

高い加工性能 使いやすさ

予防保全

スマートマシンコントロール

^{高い加工性能}

高い稼働率

絶縁劣化検出機能

切削液の雰囲気が厳しい環境下にて、モータ内に切削液が侵入し、絶縁が劣化 して異常停止となることがあります。α*-Bアンプに標準で内蔵された絶縁劣化 検出機能は、モータの絶縁抵抗を自動で計測し、絶縁劣化が進行した場合には、

画面にメッセージを表示しますので、機械の故障予知を実現します。

また、外付けのユニットも準備しておりますので、絶縁劣化検出機能が内蔵され ていないシステムに追加することも可能です。

ファン回転数低下検出機能

CNCおよびサーボアンプの冷却用ファンの回転数の低下を検出した場合、予兆 段階で警告表示されます。各ファンの状態は確認画面によって、容易に確認する ことができ、ファンの故障予知を実現します。

絶縁劣化検出機能にて 絶縁抵抗を自動計測 絶縁抵抗値を

CNCへ送信

絶縁劣化

2016年10月 360万台

Clouds Fog Edge FANUC MT-LINKi

データベース FANUC i^HMI

北海道支店 越後支店

前橋支店 長野サービスセンタ

富山サービスセンタ 白山支店 枚方サービスセンタ 中国支店 広島支店

九州支店 小倉サービスセンタ

東北支店

筑波支店 浦和サービスセンタ

日野支社 横浜サービスセンタ 中央テクニカルセンタ 浜松サービスセンタ 安城サービスセンタ 名古屋サービスセンタ

大阪支店

国内の支社・支店・サービス拠点

全世界 250 拠点以上

Headquarters Coventry

Paris

Bangalore Beijing

Chicago Shanghai

Changwon Barcelona

Milan Budapest SofiaBrussels Linz

Johannesburg

Kuala Lumpur Singapore Jakarta

Taichung

Bangkok

Detroit

Aguascalientas

Sao Paulo Stuttgart

Luxembourg Istanbul Moscow Wroclaw Stockholm BielCelje Prague

Ho Chi Minh Manila

Sydney

FAi(J)-03, 2016.11, Printed in Japan 本社 〒401-0597 山梨県忍野村 

1(0555)84-5555(代) FAX  84-5512 http://www.fanuc.co.jp

充実した保守体制

保守・顧客サポート体制

日本国内でのFA商品の保守サービスは、

各地のサービス拠点にて承っております。

連絡先 〒191-8509 東京都日野市旭が丘3-5-1      TEL 0120-240-716  FAX 0120-240-833

ファナックトレーニングセンタ

ファナックトレーニングセンタでは、CNCを自在に使いこなす熟練 エンジニアを短期間で育成する各種CNCコースを用意しております。

連絡先 〒401-0501 山梨県山中湖村       TEL(0555)84-6030/FAX5540

ファナックは、国内および海外各地にサービス拠点を築き、安心して ファナックのサービスが受けられるよう、行き届いたサービス体制を整 えております。ファナックは、お客様がファナックの商品をお使いにな る限り、責任を持って保守を担当いたします。ファナックの誇る保守サ ポートシステムCS24を通じて、24時間サポートも実施しています。

 ● お問合せ先 下記のFAセールス担当にご相談下さい。

 本社  〒401-0597  山梨県忍野村  1(0555)84-6120  FAX (0555)84-5543

 名古屋支社  〒485-0077  愛知県小牧市西之島1918-1  1(0568)73-7821  FAX (0568)73-5387  東北支店  〒981-3206  宮城県仙台市泉区明通4-5-1  1(022)378-7756  FAX (022)378-7759  越後支店  〒954-0111  新潟県見附市今町7-17-38  1(0258)66-1101  FAX (0258)66-1141  前橋支店  〒371-0846  群馬県前橋市元総社町521-10  1(027)251-8431  FAX (027)251-8330  筑波支店  〒305-0856  茨城県つくば市観音台1-25-1  1(029)837-1162  FAX (029)837-1165  白山支店  〒924-0071  石川県白山市徳光町2394-15  1(076)276-2044  FAX (076)276-2062  大阪支店  〒559-0034  大阪府大阪市住之江区南港北1-3-41  1(06)6614-2111  FAX (06)6614-2121  中国支店  〒701-0165  岡山県岡山市北区大内田834  1(086)292-5362  FAX (086)292-5364  九州支店  〒869-1196  熊本県菊陽町津久礼2570-2  1(096)232-2121  FAX (096)232-3334

 ● ファナックトレーニングセンタ  〒401-0501  山梨県山中湖村  1(0555)84-6030  FAX (0555)84-5540

●本機の外観及び仕様は改良のため予告なく変更することがあります｡

●本カタログからの無断転載を禁じます｡

●本カタログに記載された商品は、『外国為替及び外国貿易法』に基づく規制対象です。Series  30i-BおよびSeries  31i-B5の輸出には日本政府の許可が必要です。他の商品も許可が必要な場合があります。また、商品によっては 米国政府の再輸出規制を受ける場合があります。本商品の輸出に当たっては当社までお問い合せ下さい。

2014

高い加 工性能

高い稼働率 使いやすさ

生産の現場を支えるファナックの世界標準CNC

高速で高品位な加工を実現 優れた制御機能

¡

ナノメータ単位の精密演算と最先端のサーボ技術が 協調するナノCNCシステム

¡

高速・高精度加工に有効なAI輪郭制御

¡

部品加工のサイクルタイムを短縮する豊富な機能

¡

高速・高精度を実現するサーボHRV制御

¡

高加速・高応答のスピンドルHRV制御

¡

サーボ調整を短時間で実現する

FANUC サーボガイド

より高い稼働率をめざした 高い信頼性と容易な保守

¡

高信頼性ハードウェアにより、厳しい加工現場でも安 定して稼働

¡

切削液によるモータの絶縁低下を、予兆段階で検知す る絶縁劣化検出機能など、突然の長時間機械停止を 避ける予防保全機能

¡

診断機能、保守機能の強化により、故障箇所を容易 に特定できることで復旧までの時間が短縮され、保守 性が更に向上

¡

加工現場の作業を一貫支援する

 FANUC *HMI

¡

簡単操作に徹した統合操作・プログラミングガイダンス

FANUC マニュアルガイド *

¡

パソコンでCNC操作のトレーニングが可能な

 FANUC NCガイド

¡

8.4/10.4/15/19インチLCD表示器をラインアップ

¡

ローダ制御を簡単・低コストに実現

¡

PMCラダー命令拡張機能、ファンクションブロック機 能を搭載した強力なPMC機能

¡

CNCに内蔵された安全機能 デュアル・チェック・セ イフティ

¡

機械の個性化を可能にする豊富なカスタマイズ機能

¡

CNCシステムの立上げを容易にする各種調整機能

使いやすさを追及

豊富なCNC機能と優れた操作性 最先端のハードウェア

超高速プロセッサの採用、高速なCNC内部BUS、光ケーブ ルによる高速データ転送など、最先端のハードウェア技術 を使用した超小型・高速・高信頼性のCNCです。

最新の磁気設計手法により設計されたモータ、最新の低損 失パワー素子を採用したアンプは、工作機械の高速化・コ ンパクト化・省エネルギー化を推進します。

優れた操作性

0

*

-Fと30

*

-BシリーズCNCは共通の表示画面、操作性で ご利用いただけます。また、パソコンで広く使われている USBメモリにより外部機器との間で各種データの交換が容 易に行えます。加工データの作成から実加工までの統合操 作を簡単に行えるガイダンス機能を装備しています。

豊富なネットワーク機能

イーサネット経由でパソコンやロボットなどとのデータ転送 が可能で、高度な管理システムの構築が容易です。

各種フィールドネットワークにも対応しています。

世界標準CNC/サーボ

1958年の初号機出荷から、半世紀を経て、CNCは360万 台、サーボモータは1700万台の累計生産台数を達成いたし ました。これらの商品が組み込まれた機械は、全世界でご 使用いただいています。世界標準CNC/サーボとして、これ からも皆様から強い信頼をいただける商品、技術を開発し て参ります。

豊富な商品ラインアップ

シンプルな工作機械から複雑な構成の複合加工機並びに 産業機械までを幅広くカバーするCNCラインアップ。

小型機械から大型機械までをカバーするモータラインアップ。

それらを用途に応じて、自由に組合わせて最適なシステムを 構築することができます。

グローバルサポート体制

全世界に250拠点以上のサービス拠点を展開しており、世 界各地で責任を持って保守いたしますので、安心してお使い いただけます。

FANUC + Series CNC/SERVO

高い加工性能 高い稼働率 使いやすさ
