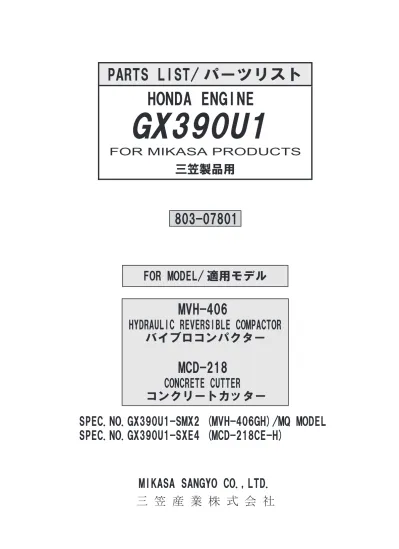

FOR MODEL/ 適用モデル
MIKASA SANGYO CO.,LTD.
三 笠 産 業 株 式 会 社
803-07801
PARTS LIST/ パーツリスト HONDA ENGINE
FOR MIKASA PRODUCTS
三笠製品用
MVH-406
HYDRAULIC REVERSIBLE COMPACTOR
SPEC.NO.GX390U1-SMX2 (MVH-406GH)/MQ MODEL バイブロコンパクター
MCD-218
CONCRETE CUTTER
コンクリートカッター SPEC.NO.GX390U1-SXE4 (MCD-218CE-H)
GX390U1
ＰＡＲＴＳ ＲＥＭＡＲＫ ＩＮＤＥＸ
How to read the marks and remarks used in this parts book.
Section 1 : Explanation of Code Use In “MRK” Column
OO : Interchangeable between the new part and the old one.
XX : Not Interchangeable between new and old.
OX : New part is usable for the old machine but the old part is not usable for the new machine.
XO : The old part is usable for the new machine but the new part is not usable for the old machine.
Note : In case of the lack of interchangeability between the new part and old part,a new part may be used by replacing all other parts found in the assembly. In this case, refer to section 2 for instruction on identifying other parts invo- lved in a new assembly.
AD : Newly established(added) DC : Suspended(discontinued) NC : Part number changed
QC : Quantity used has been changed
NS : Not supplied individually but supplied in an assembly or a group.
AS : Special part designed to allow interchangeability between new and old part.
CR : Correction
Section 2 : Items Found In “Remark” Column
Serial Numbers − Where indicated, this indicates a serisl number range (inclusive) where a particular part is used.
Model Number − Where indicated, this shows that the corresponding part is utilized only with this specific model number or model number variant.
# or＊ : All parts with the same number following # or＊ belong to the same assembly. this part cannot be interchanged individually with any other assemblies to replace an old part (indicated by #), with a new part(indicated by＊), then all other parts of that assembly must be replaced with new ones.
Note : If more than one of the same reference number is listed, the last one listed indicates newest(or latest)part available.
Section 3: Example
REF NO. PART NO. PART NAME Q’TY MRK REMARKS
457(1) 5122-09230 Hinge Metal, Upper/24g 1 -1070 #3 (5) 457(2) 5072-09420 Hinge Metal, Upper M16 1 OX(3) U1071-(6)＊3(7) (1) Old part
(2) New part
(3) New part usable with old machine, but old part not usable with new machine (reference section 1).
(4) Old part number is used through this machine serial number.
(5) Old part, used in an assembly with other parts marked with #3. To use this part on a new machine, all other parts in this assembly must be replaced with old ones.
(6) New part put into use starting with this serial number and is still current.
(7) New part used in an assembly with other parts marked＊3, to use this part as a replacement for an old part, all other＊3 marked parts must be changed at the same time.
Section 4: Items Found In “MK2” Column (only for suspended products)
! OO (“OO” is shown in figure) : The part shown in lower line is supplied.
! SD : Not available due to termination of production.
! NS : Not supplied individually, but supplied in an assembly or a group.
! PD : Supplied as unit product.
SS : Not available after stock run out.
(The contents of this parts catalog are subject to change without notice.)
部品変更マークの見方
１．パーツリスト中で使用されている項目および記号の意味は下記の通りです。
ＭＲＫ欄の記号の意味
ＯＯ：新、旧部品は相互に互換性あり ＸＸ：新、旧部品は相互に互換性無し
ＯＸ：新部品は、旧部品の代わりに使用できます。その逆は使用できません。
ＸＯ：旧部品は、新部品の代わりに使用できます。その逆は使用できません。
ＡＤ：新規追加使用となった部品 ＤＣ：使用を中止した部品 ＮＣ：部品コードナンバーの変更 ＱＣ：使用個数の変更
ＮＳ：単品での販売をしない部品
ＡＳ：部品変更に伴い新旧部品の互換性を持たせるための特殊部品 ＣＲ：誤記訂正（正規部品）
注記１：個々の新、旧部品で互換性が無い場合でも、複数の部品を同時に交換する事により、新部品を旧部品の 代わりに使用できる場合が有ります。この場合、下記の
REMARKS（備考）欄に記号＊Ｏ，＃Ｏが記入 されています。
ＭＫ２欄の記号の意味
！ＯＯ（ＯＯ内は数字）：供給する補用部品の互換部品番号（ＭＫ２欄に！のある部品は供給出来ません）
！ＳＤ（ＳＤ） ：生産終了等のため供給出来ない部品
！ＮＳ（ＮＳ） ：単品での販売を行わない部品（アッシでの販売）
！ＰＤ（ＰＤ） ：製品価格表に価格が表記されており、部品での販売をしない部品（製品で販売）
ＳＳ ：生産終了等のため在庫の販売終了後は供給出来ない部品 ＲＥＭＡＲＫＳ（備考）欄の記号の意味
＊Ｏ，＃Ｏ ：互換性のある部品グループを示します。 例）＊１：新部品のグループ
＃１：＊１に対応する旧部品のグループ −ＯＯＯＯ ：スペックＮｏ．または製造番号ＯＯＯＯ号機まで使用
ＯＯＯＯ− ：スペックＮｏ．または製造番号ＯＯＯＯ号機から使用 例）−１００１：１００１号機まで使用 １００２−：１００２号機から使用
注記２：互換性の無い設計変更を行った場合、参考としてＲＥＭＡＲＫＳ（備考）欄に適用号機またはスペック Ｎｏ．を明記して有りますので、部品発注時にご参照ください。
注記３：部品表作成の都合上、ＭＫ２欄が省略される場合、各記号が指定欄以外に記入される場合および記号が 重複する場合があります。
２．使用例
Ref No. PART No.
部品名称 Q’TY
MRK REMARKS1 1111-11111
リンク １
1 1111-22222
リンク １ ＯＯ
2 2222-22222
レバー １ ＃１ −１１５０
2 2222-33333
レバー １ ＸＸ ＊１ １１５１−
3 3333-33333
コネクター １ ＡＤ ＊１ １１５１−
（注意：同一
Ref No.で示す部品は新旧両部品がある事を示します。この場合、旧部品の下に新部品を記し、旧部品との互換性を新部品のＭＲＫ欄に示します。）
１ ＯＯ 【ＯＯ】部品番号
1111-11111の旧リンクは、部品番号
1111-22222の新リンク に
変更されたもので、新旧部品の相互に互換性があります。
２ ＃１ −１１５０ 【ＸＸ】部品番号
2222-22222の旧レバーは、部品番号
2222-33333の新レバー ２ ＸＸ ＊１ １１５１− と交換出来ません。
３ ＡＤ ＊１ １１５１− 【ＡＤ】部品番号
3333-33333の新コネクターは新規追加になった部品です。
【＃１、＊１】旧部品のグループ（＃１のマークで示した部品）は、新部品の グループ（＊１のマークで示した部品）と全ての部品を交換すること により互換性があります。
【-1150､1151-】部品番号
2222-22222の旧レバーは、製造番号
1150号機まで
使用されています。また、部品番号
2222-33333の新レバーと部品番号
3333-33333
の新コネクターは製造番号
1151号機から使用されています。
GX390U1
ASO0
12 12 11 13
6 8
15
15 15
15
3 2
7
5 14 14
1 4
10 10 16
／シリンダヘッド
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CYLINDER HEAD ／ シリンダヘッド ** ASO **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 12200-ZF6-406 HEAD COMP.,CYLINDER/GX390 ヘッドＣＯＭＰ．，シリンダー／ＧＸ３９０ 1 2 12204-ZE2-306 GUIDE,IN.VALVE(OVERSIZE) ガイド、インレットバルブ（Ｏ．Ｓ．） 1 3 12205-ZE2-305 GUIDE,EX.VALVE(OVERSIZE) ガイド、エキゾーストバルブ（Ｏ．Ｓ．） 1
4 12216-ZE2-300 CLIP,VALVE GUIDE クリップ、バルブガイド 1
5 12251-ZF6-W00 GASKET,CYLINDER HEAD ガスケット、シリンダーヘッド 1
6 12310-ZE2-020 COVER COMP.,HEAD カバーＣＯＭＰ．，ヘッド 1
7 95005-1110530 TUBE, 11X105 チューブ １１ｘ１０５ ＊５−５−２ 1 !950
7 950051100130M RUBBER,PIPE 11X1M チューブ １１Ｘ１Ｍ ／ＧＸ 1 L=1M
8 12391-ZE2-020 PACKING,HEAD COVER パッキン、ヘッドカバー 1
10 92900-080320E BOLT,STUD 8X32 ボルト、スタッド ８ｘ３２ ＊５−５−２ 2
11 90014-ZE2-000 BOLT,HEAD COVER ボルト、ヘッドカバー 1
12 90042-ZE8-000 BOLT,STUD 8X31.5 ボルト、スタッド８ｘ１３１．５ 2
13 90441-ZE2-010 WASHER COMP.,HEAD COVER ワッシャーＣＯＭＰ．，ヘッドカバー 1
14 94301-12200 PIN,DOWEL 12X20 ピン、ノック １２ｘ２０ 2
15 95725-1008000 BOLT,FLANGE 10X80 フランジボルト １０ｘ８０ ＊５−５−２ 4 16 065-01404-80 SPARK PLUG EY45V スパ―クプラグＢＰＲ６ＥＳ ＥＹ４５ 1
GX390U1
／シリンダバレル ASP0
15 15
11
2
12
14 7
4 13 6
9
6 13 1
3
5 10 8
16
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CYLINDER BARREL ／ シリンダバレル ** ASP **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 12000-ZF6-435 BARREL AY,CYLINDER/GX390U バレルＡＹ，シリンダー（ＳＥＬ−ＡＬＴ） 1 SXE4 1 12000-ZF6-417 BARREL AY,CYLINDER/GX390U バレルＡＹ，シリンダー（ＡＬＥＲＴ）ＳＭＸ 1 SMX2 2 15510-ZE2-043 SWITCH ASSY,OIL LEVEL スイッチＡＳＳＹ、オイルレベル 1
3 16541-ZE3-010 SHAFT,GOVERNOR ARM シャフト、ガバナーアーム 1
4 34150-ZH7-003 ALERT UNIT, OIL アラートユニット、オイル 1 SMX2
5 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 2 SMX2
6 90131-896-650 BOLT,DRAIN PLUG/GX390 ドレーンプラグ／ＧＸ３９０ 2
7 90446-KE1-000 WASHER 8.2X17X0.8 ワッシャー ８．２ｘ１７ｘ０．８ 1
9 91201-ZE3-004 OIL SEAL 35X52X8 オイルシール ３５ｘ５２ｘ８ 1
10 91203-952-771 OIL SEAL 8X14X5 オイルシール ８ｘ１４ｘ５ 1
11 91353-671-004 O-RING 14MM Ｏ−リング １４ＭＭ（ＮＯＫ） 1
12 94050-10000 FLANGE NUT M10 フランジナット Ｍ１０ 1
13 94109-12000 WASHER,DRAIN PLUG M12 ワッシャ Ｍ１２、ドレーンプラグ 2
14 94251-10000 PIN,LOCK 10MM ロックピン １０ＭＭ 1
15 95701-0601200 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ ＊５−５−２ 2 16 96100-6202000 BEARING,RADIAL BALL 6202 ボールベアリング ６２０２ 1
GX390U1
／クランクケースカバー ASQ0
17
15
3 7
1
19 18 7 5
2 14 14 16 11
9
11
8
9 9 13 12
11
10
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CRANKCASE COVER ／ クランクケースカバー ** ASQ **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 11300-ZE3-040 COVER AY,CRANKCASE/GX390 カバーＡＹ，クランクケース／ＧＸ３９０ 1
2 11381-ZE3-801 PACKING,CASE COVER パッキン、ケースカバー 1
3 15600-ZG4-003 OIL PLUG オイルフィラーキャップ ＡＳＳＹ 1
4 15600-735-003 CAP ASSY.,OIL FILLER キャップＡＳＳＹ．，オイルフイラー 1 7 15625-ZE1-003 PACKING, OIL FILLER CAP パッキン、 オイルフイラーキャップ 2
8 16510-ZE3-000 GOVERNOR ASSY. ガバナーＡＳＳＹ． 1
9 16511-ZE8-000 WEIGHT,GOVERNOR ウエイト、ガバナー 3
10 16512-ZE3-000 HOLDER,GOVERNOR WEIGHT ホルダー、ガバナーウエイト 1
11 16513-ZE2-000 PIN,GOVERNOR WEIGHT ピン、ガバナーウエイト 3
12 16531-Z0A-000 SLIDER, GOVERNOR スライダー，ガバナー 1
13 90602-ZE1-000 CLIP, GOVERNOR HOLDER クリップ、 ガバナーホルダー 1
14 90701-HC4-000 PIN,DOWEL 8X12 ノックピン ８ｘ１２ 2
15 91201-ZE3-004 OIL SEAL 35X52X8 オイルシール ３５ｘ５２ｘ８ 1
16 94101-06800 PLAIN WASHER 6MM プレインワッシャー ６ＭＭ 1
17 95701-0804000 BOLT,FLANGE 8X40 フランジボルト ８ｘ４０ ＊５−５−２ 7 18 96100-6202000 BEARING,RADIAL BALL 6202 ボールベアリング ６２０２ 1 19 96100-6207000 BEARING,RADIAL BALL 6207 ボールベアリング ６２０７＊５−５−２ 1
GX390U1
／クランクシャフト ASR0
7
9 10
12 8
13
GX390U1-SMX2 MVH-406GH(MQ) GX390U1-SXE4 MCD-218CE-H
11
CRANKSHAFT ／ クランクシャフト ** ASR **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS7 13310-ZF6-W71 CRANKSHAFT CP/GX390 クランクシャフトＣＰ／ＧＸ３９０ 1
8 13351-ZE3-010 WEIGHT,BALANCER ウエイト、バランサー ／ＧＸ３９０ 1
9 92101-080250A BOLT 8X25 ６カクボルト ８ｘ２５ ＊５−５−２ 1 SMX2
11 90534-706-010 WASHER,LOCK 8MM ロックワッシャー ８ＭＭ 1 SMX2
12 90741-805-000 KEY 7X7X33 キー ７ｘ７ｘ３３ ／ＧＸ３９０ 1 SMX2
12 90741-889-810 KEY 7X7X33(YELLOW) キー ７×７×３３（イエロー） 1 SXE4 13 91001-ZF6-003 BEARING,RADIAL BALL 6207S ボールベアリング ６２０７Ｓ 1
GX390U1
6
1
2
3 6
5
5 4
／ピストン ASS0
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
PISTON ／ ピストン ** ASS **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 13010-ZF6-013 RING SET,PISTON(STD)GX390 リングセット、ピストン（ＳＴＤ）ＧＸ３９０ 1 1 13011-ZF6-003 RING SET,PISTON(0.25) リングセット、ピストン（０．２５） 1 1 13012-ZF6-003 RING SET,PISTON(0.50) リングセット、ピストン（０．５０） 1 1 13013-ZF6-003 RING SET,PISTON(0.75) リングセット、ピストン（０．７５） 1
2 13101-ZF6-W00 PISTON(STD.) ピストン（ＳＴＤ．）／ＧＸ３９０ 1
2 13102-ZF6-W00 PISTON(0.25) ピストン（０．２５） 1
2 13103-ZF6-W00 PISTON(0.50) ピストン（０．５０） 1
2 13104-ZF6-W00 PISTON(0.75) ピストン（０．７５） 1
3 13111-ZF6-W00 PIN,PISTON ピン、ピストン ／ＧＸ３９０ 1
4 13200-ZE3-020 ROD,ASSY CONNECTING,STD ロッドＡＳＳＹ，コネクティング ＳＴＤ 1 4 13200-ZE3-315 ROD ASSY.,CONNECTING 0.25 ロッドＡＳＳＹ．，コネクティング ０．２５ 1
5 90001-ZE8-000 BOLT,CONNECTING ROD ボルト，コネクティングロッド 2
6 90601-ZE3-000 CLIP,PISTON PIN 20MM クリップ、ピストンピン ２０ＭＭ 2
GX390U1 AST0
17 6
17 6 3 3
1412 10 13 11 10
9
1 8 5
3 3 16 15
16
5
2 7
／カムシャフト
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CAMSHAFT ／ カムシャフト ** AST **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 12209-ZE8-003 SEAL, VALVE STEM シール、バルブステム 1
2 14100-ZF6-W01 CAMSHAFT ASSY. カムシャフトＡＳＳＹ．／ＧＸ３９０ 1
3 14410-ZE3-013 ROD,PUSH ロッド、プッシュ ／ＧＸ３９０ 2
4 14431-ZE2-010 ARM,VALVE ROCKER アーム、バルブロッカー 2
5 14441-ZE2-000 LIFTER,VALVE リフター、バルブ ／ＧＸ３９０ 2
6 14451-ZE1-013 PIBOT,ROCKER ARM ロッカーアームピボット 2
7 14568-ZE1-000 SPRING,WEIGHT RETURN スプリング、ウエイトリターン 1
8 14711-ZE3-000 VALVE,IN. バルブ、インレット 1
9 14721-ZE3-000 VALVE,EX. バルブ、エキゾースト 1
10 14751-ZE2-003 SPRING,VALVE スプリング、バルブ 2
11 14771-ZE2-000 RETAINER,IN.VALVE SPRING リテーナー、インテークバルブスプリング 1 12 14773-ZE2-000 RETAINER,EX.VALVE SPRING リテーナー、エキゾーストバルブスプリング 1
13 14775-ZE2-010 SEAT,VALVE SPRING シート、バルブスプリング 1
14 14781-ZE2-000 ROTATOR,VALVE ローテーター、バルブ 1
15 14791-ZE2-010 PLATE,PUSH ROD GUIDE プレート、プッシュロッドガイド 1
16 90012-ZE0-010 PIBOT BOLT 8MM ピボットボルト ８ＭＭ 2
17 90206-ZE1-000 NUT,PIBOT ADJUSTING ナット、ピボットアジャスティング 2
GX390U1
／リコイルスターター ASU0
11 8
5
4 4
77 3
6
2
12 10
9
1
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
RECOIL STARTER ／ リコイルスタータ ** ASU **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 28400ZE3W01ZP STARTER AY,RECOIL/GX/RED スターターＡＹ，リコイル／ＧＸ３９０（赤） 1 SXE4 1 28400ZE3W01ZB STARTER AY,RECOIL/GX390/B スターターＡＹ、リコイル／ＧＸ３９０（黒） 1 SMX2 2 28410ZE3W01ZP CASE CP,RECOIL STARTER/RE ケースＣＰ、スターター／ＧＸ３９０（赤） 1 SXE4 2 28410ZE3W01ZB CASE CP,RECOIL STARTER/BL ケースＣＰ，スターター／ＧＸ３９０（黒） 1 SMX2 3 28421-ZE3-W01 PULLEY,RECOIL STARTER プーリー，リコイルスターター 1
4 28422-ZE2-W01 RATCHET,STARTER ラチェット、スターター 2
5 28441-ZE2-W01 SPRING,FRICTION スプリング、フリクション 1
6 28442-ZE2-W01 SPRING,STARTER RETURN スプリング、スターターリターン 1
7 28443-ZE2-W01 SPRING,RATCHET スプリング、ラチェット 2
8 28444-ZE2-W01 RETAINER,SPRING リテーナー、スプリング 1
9 28461-ZE2-W02 GRIP,STARTER グリップ、スターター 1
10 28462-ZE3-W01 ROPE,RECOIL STARTER ロープ、リコイルスターター 1
11 90004-ZE2-W01 SCREW,CENTER スクリュー、センター 1
12 90008-ZE2-003 BOLT,FLANGE 6X10 フランジボルト６×１０ 1
GX390U1
／ファンカバー ASV0
7 1 8
2 4
10
10
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
FAN COVER ／ ファンカバー ** ASV **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 16731-ZE2-003 CLIP,TUBE クリップ、チューブ 1
2 19610ZE3010ZL COVER CP,FAN/GX390/RED カバーＣＰ、ファン／ＧＸ３９０（赤） 1 SXE4 2 19610ZE3010ZB COVER CP,FAN/GX390/BLACK カバーＣＰ、ファン／ＧＸ３９０（黒） 1 SMX2
4 19631-ZE3-W00 SHROUD シュラウド 1
7 36100-ZF6-P81 SWITCH ASSY,ENGINE STOP/U スイッチＡＳＳＹ．，エンジンストップ／Ｕ 1 SMX2
8 81329-567-020 GROMMET,DRAIN HOLE グロメット、ドレンホール 1 SXE4
10 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 6
22 GX390U1
／キャブレタ ASW0
18 15
17
9 5
37
10
12 33
1 30
28 25 24 27
13 28 11 2
36 3
1
4 1 6
7 1
16
8
1
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CABURETOR ／ キャブレタ ** ASW **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 16010-ZE2-812 GASKET SET ガスケット セット 1
2 16011-ZA0-931 VALVE SET,FLOAT バルブセット、フロート 1
3 16013-ZA0-931 FLOAT SET フロート セット 1
4 16015-ZE8-005 CHAMBER SET,FLOAT チャンバーセット、フロート 1
5 16016-ZH7-W01 SCREW SET,PILOT スクリューセット、パイロット 1
6 16024-ZE1-811 DRAIN SCREW SET ドレンスクリュー セット ／Ｇ１００ＫＲ 1
7 16028-ZE0-005 SCREW SET スクリューセット 1
8 16044-ZE3-W20 CHOKE SET チョーク セット 1
9 16100-ZF6-V01 CARBURETOR AY(BE85B B) キャブレターＡＳＳＹ．（ＢＥ８５Ｂ Ｂ） 1 10 16124-ZE0-005 SCREW, THROTTLE STOP スクリュー、 スロットルストップ 1
11 16166-ZF6-V00 NOZZLE MAIN ノズル、メイン 1
12 16172-ZE3-W10 COLLAR SET カラー セット 1
13 16173-001-004 PACKING,CUP パッキン、フューエルストレーナーカップ 1
15 16211-ZF6-000 INSULATOR,CARBURETOR インシュレーター、キャブレター 1 16 16220-ZA0-702 SPACER COMP.,CARBURETOR スペーサーＣＯＭＰ，キャブレター 1
17 16221-ZF6-800 PACKING,CARBURETOR パッキン，キャブレター 1
18 16223-ZE3-W00 PACKING,INSULATOR パッキン，インシュレーター 1
22 16610-ZE1-000 CHOKE LEVER COMP. チョークレバーＣＯＭＰ．（ＳＴＤ．） 1
24 16953-ZE1-812 LEVER,COCK レバー、コック 1
25 16954-ZE1-812 PLATE,LEVER SETTING プレート、レバーセッティング 1
26 16956-ZE1-811 SPRING,COCK LEVER スプリング、コックレバー 1
27 16957-ZE1-812 PACKING,FUEL COCK パッキン、フューエルコック 1
28 16967-ZE0-811 CUP,FUEL STRAINER カップ、フューエルストレーナー 1
30 93500-030060H SCREW 3X6 / GX390 パンスクリュー ３Ｘ６ ／ＧＸ３９０ 3
33 94305-20122 SPRING PIN 2X12 スプリングピン ２ｘ１２ 1
36 99101-ZH80920 JET,MAIN #92 ジェット、メイン＃９２ ＊５−３−４ 1
37 99204-ZA00450 PILOT JET SET #45 *5-5-2 ジェットセット、パイロット＃４５＊５５２ 1
GX390U1
／エアクリーナ ASX0
12 11
4
5
2
3
6
12
7 7
13 13
9 1 10
8
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
AIR CLERNER ／ エアクリーナ ** ASX **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 16271-ZE2-010 PACKING, ELBOW パツキン、エルボー 1
2 17210-ZE3-505 AIR CLEANER ELEMENT クリーナエレメント ／ＧＸ３９０ 1 3 17218-ZE3-505 FILTER,OUTER / GX390 フィルター、アウター ／ ＧＸ３９０ 1 4 17231-ZE3-W01 COVER,AIR CLEANER / GX390 カバー、エアークリーナー ／ ＧＸ３９０ 1
5 17232-891-000 GROMET,AIR CLEANER グロメット、エアークリーナ− 1
6 17235-ZH9-N01 NOSE,SILENCER / GX390 ノーズ、サイレンサー ／ ＧＸ３９０ 1
7 17238-ZE2-310 COLLAR,AIR CLEANER カラー、エアークリーナー 2
8 17239-ZE1-000 COLLAR(B),AIR CLEANER カラー（Ｂ）、エアークリーナー 1 9 17410-ZH9-N00 ELBOW COMP.,AIR CLEANER エルボーＣＯＭＰ．，エアークリーナー 1
10 90009-ZE2-003 BOLT-WASHER 6X22 ボルトワッシャー ６ｘ２２ 1
11 90203-ZA0-800 NUT,WING 6MM(BLACK) ナット、ウイング ６ＭＭ（ブラック） 1
12 90325-044-000 NUT ナット、ツールボックスセッティング 1 SMX2
12 90325-044-000 NUT ナット、ツールボックスセッティング 2 SXE4
13 94050-06000 FLANGE NUT 6MM フランジナット ６ＭＭ 2
ASY0
11 13
2
15 5
13 7
14
1
9 8
4 17 17 17
3 12
17 6
GX390U1-SMX2 MVH-406GH(MQ) GX390U1-SXE4 MCD-218CE-H
GX390U1
／ マフラ
MUFFLER ／ マフラ ** ASY **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 18310-ZE2-W61 MUFFLER COMP.(100DB) マフラーＣＯＭＰ．（１００ＤＢ） 1 2 18320-ZE2-W61 PROTECTOR COMP.,MUFFLER プロテクターＣＯＭＰ．、マフラー 1
3 18323-ZE3-W40 PROTECTOR,EX.PIPE プロテクター、エキゾーストパイプ 1 SMX2
4 18330-ZE2-W00 PIPE,EXHAUST パイプ エギゾースト／ＧＸ３４０ 1
5 18331-ZE3-810 CAP,MUFFLER キャップ、マフラー 1
6 18333-ZF6-W01 GASKET,EX.PIPE ガスケット、エキゾーストパイプ 1
7 18355-ZE2-W00 ARRESTER,SPARK アレスター、スパーク 1 SMX2
8 18381-ZE2-W10 GASKET,MUFFLER(ARRESTER) ガスケット、マフラー（アレスター） 1 SMX2
9 18381-ZE2-800 GASKET EX ガスケット、マフラー／ＧＸ３４０ 1 SXE4
11 90006-ZE2-000 TAPPING SCREW 6X10 タッピングスクリュー ６ｘ１０ 1
12 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 1 SMX2
13 90050-ZE1-000 TAPPING SCREW 5X8 タッピングスクリュー ５ｘ８ 4 SXE4
13 90050-ZE1-000 TAPPING SCREW 5X8 タッピングスクリュー ５ｘ８ 5 SMX2
15 90055-ZE1-000 TAPPING SCREW 4X6 タッピングスクリュー ４ｘ６ 3 SMX2
17 94050-08000 FLANGE NUT M8 フランジナット ８ＭＭ 5
ASZ0
6
21
19 1
18
14 19 3
21
16 9 7 8
GX390U1
／シリンダヘッド
GX390U1-SMX2 MVH-406GH(MQ) GX390U1-SXE4 MCD-218CE-H
26
26
FUEL TANK ／ フューエルタンク ** ASZ **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 16854-ZH8-000 RUBBER,SUPPORT(107MM) ラバー、サポート（１０７ＭＭ） 1
3 16955-ZE1-000 JOINT,FUEL TANK ジョイント、フューエルタンク 1
6 17510ZE3020ZA TANK CP,FUEL/WHITE/GX390 タンクＣＰ、フューエル（白）／ＧＸ３９０ 1 SXE4 6 17510ZE3020ZB TANK CP,FUEL/BLACK/GX390 タンクＣＰ、フューエル（黒）／ＧＸ３９０ 1 SMX2 7 17620-Z0T-305 FUEL TANK CAP CP. キャップＣＰ．フューエルフィラー（クロム） 1 8 17631-Z0T-812 PAKING, FUEL FILLER CAP パツキン，フユーエルフイラーキヤツプ 1
9 17672-ZE2-W01 FUEL FILTER フューエルフィルター 1
14 91353-671-004 O-RING 14MM Ｏ−リング １４ＭＭ（ＮＯＫ） 1
16 94050-08000 FLANGE NUT M8 フランジナット ８ＭＭ 2
18 91424-Z5L-801 TUBE,FUEL,4.5X235(FKM) フューエルチューブ ４．５Ｘ２３５ 1 1105014- 18 95001-4523540 TUBE,FUEL 4.5X235 フューエルチューブ ４．５ｘ２３５＊５５２ 1 -1105013
19 95002-02080 CLIP, TUBE チューブクリップ 2 -1105013
21 95701-0802500 FLANGE BOLT 8X25 フランジボルト ８ｘ２５ ＊５−５−２ 2
26 95002-4080008 CLAMP,TUBE(D8) チューブクランプ（Ｄ８） 1 1105014-
7
9
1
11 3
10
GX390U1 ／フライホイール ATA0
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
FLYWHEEL ／ フライホイール ** ATA **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 19511-ZE3-000 FAN,COOLING ファン、クーリング 1
3 28450-ZE3-W11 PULLEY,STARTER/SCREEN GRI プーリーＣＰ、スタータ／スクリーンＧＲＩＤ 1
7 28451-ZE3-W01 PULLEY,STARTER プーリー、スターター 1 SMX2
9 31100-ZE3-722 FLYWHEEL COMP. フライホイールＣＯＭＰ． 1 SXE4
10 90201-ZE3-V00 NUT,SPECIAL 16MM ナット、スペシャル １６ＭＭ 1
11 90741-ZE2-000 KEY,SPECIAL WOODRUFF25X18 ウッドラフキー ２５ｘ１８ 1
GX390U1 ATB0
／イグニッションコイル
GX390U1-SMX2 MVH-406GH(MQ) GX390U1-SXE4 MCD-218CE-H
2
9
1
14 14
7
6
12 5 13
21 14
GX390U1-SXE4
GX390U1-SMX2
IGNITION COIL ／ イグニッションコイル ** ATB **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 30500-ZF6-W02 COIL AY,IGNITION/GX390 コイル ＡＹ，イグニッション／ＧＸ３９０ 1
2 30700-ZE1-013 CAP ASSY. キャップＡＹ，ノイズサプレッサー 1
5 31511-ZE3-000 CLAMPER,CORD クランパー、コード 1 SXE4
6 31512-ZE2-000 GROMMET,CORD グロメット、コード 1
7 31630-ZE1-003 COIL ASSY.,CHARGE(1A) コイルＡＳＳＹ．，チャージ（１Ａ） 1 SXE4 9 36101-ZE2-701 CORD,STOP SWITCH(430MM) コード、ストップスイッチ（４３０ＭＭ） 1 10 36103-ZE1-000 HOLDER,STOP SWITCH CORD ホルダー、ストップスイッチコード 1 SXE4
12 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 1 SXE4
13 90014-ZE6-000 FLANGE BOLT 6X35 フランジボルト ６ｘ３５ 2 SXE4
14 90015-883-000 FLANGE BOLT 6X28 フランジボルト ６ｘ２８ 2
15 90684-ZA0-601 CLIP, HARNESS クリップ、ハーネス 1 SMX2
ATC0
19 19 18 15
1 13
16
3 11
7 5
6
20 20 18 18
18 9
2
10 8 8
10 12 14 17 4
GX390U1
／ スタータモータ
GX390U1-SXE4 MCD-218CE-H
STARTER MOTOR ／ スタータモータ ** ATC **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 31204-ZA0-003 CONTACTOR ASSY. コンタクターＡＳＳＹ． 1 SXE4
2 31206-ZE3-003 ARMATURE COMP. アーマチュアＣＯＭＰ． 1 SXE4
3 31207-ZE3-003 CLUTCH COMP.,OVERRUNNING クラッチＣＯＭＰ．、オーバーランニング 1 SXE4
4 31210-ZE3-013 MOTOR UNIT,STARTER モーターユニット、スターター 1 SXE4
5 31211-ZE2-003 BRACKET,CENTER ブラケット、センター 1 SXE4
6 31212-ZE3-003 BRACKET,FR. ブラケット、フロント 1 SXE4
7 31213-ZE2-003 GEAR,DRIVE PINION ギヤー、ドライブピニオン 1 SXE4
8 31215-ZE2-003 BRUSH ブラシ 2 SXE4
9 31218-ZE3-003 YOKE COMP. ヨークＣＯＭＰ． 1 SXE4
10 31219-ZE2-003 SPRING,BRUSH RETURN スプリング、ブラシリターン 4 SXE4
11 31222-ZE3-791 GEAR,REDUCTION ギヤー、リダクション 1 SXE4
12 31231-ZE2-003 HOLDER,BRUSH ホルダー、ブラシ 1 SXE4
13 31232-ZE3-003 WIRE,WATER COVER ワイヤー、ウオーターカバー 1 SXE4
14 31233-ZE2-003 INSULATOR インシュレーター 1 SXE4
15 90007-ZE2-003 BOLT-WASHER 5X14 ボルトワッシャー ５ｘ１４ 2 SXE4
16 90110-ZE2-003 SCREW-WASHER 4X6 スクリューワッシャー ４ｘ６ 1 SXE4
17 91601-ZE2-003 PACKING パッキン 1 SXE4
18 93892-0503208 SCREW-WASHER 5X32 / GX390 スクリューワッシャー５ｘ３２ ／ＧＸ３９０ 4 SXE4
19 94070-06080 NUT-WASHER 6MM ナットワッシャー ６ＭＭ 2 SXE4
20 95701-0803508 FLANGE BOLT 8X35 フランジボルト ８ｘ３５ ＊５−５−２ 2 SXE4
GX390U1
／コントロール ATD0
6
7
20
20
17
26 13
23 12 11
25 18 24
14
15 16 27
19 22 9
4 2
30 21
5
3
GX390U1-SXE4
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
CONTROL ／ コントロール ** ATD **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS2 16551-ZE3-000 ARM,GOVERNOR アーム、ガバナー 1
3 16555-ZE3-000 ROD,GOVERNOR ロッド、ガバナー 1
4 16561-ZE3-000 SPRING,GOVERNOR スプリング、ガバナー 1
5 16562-ZE3-000 SPRING,THROTTLE RETURN スプリング、スロットルリターン 1 6 16570-ZE3-W20 CONTROL AY /REMOTE /GX390 コントロールＡＹ（リモート）／ＧＸ３９０ 1 SXE4 7 16570-ZE3-W10 CONTROL ASSY.(REMOTE) コントロールＡＳＳＹ．（ＲＥＭＯＴＥ） 1 SMX2
10 16571-ZE3-W00 LEVER,CONTROL レバー、コントロール 1
11 16574-ZE1-000 LEVER SPRING レバースプリング 1
12 16575-ZE2-W00 WASHER,CONTROL LEVER ワッシャー、コントロールレバー 1
13 16576-891-000 HOLDER,CABLE ホルダー、ケーブル ／ＧＸ１６０Ｋ１ 1
14 16578-ZE1-000 SPACER,CONTROL LEVER スペーサー、コントロールレバー 1
15 16581-ZE3-W00 BASE COMP.,CONTROL ベースＣＯＭＰ．、コントロール 1
16 16584-883-300 ADJUSTING SPRING スプリング、コントロールアジャスト 1
17 16592-883-310 SPRING,CABLE RETURN スプリング、ケーブルリターン 1
18 16594-883-010 HOLDER, WIRE ホルダー、ワイヤー 1 SMX2
19 16599-ZG1-M10 COLLAR,STOPPER カラー、ストッパー 1 SXE4
20 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 2
21 90015-ZE5-010 BOLT, GOVERNOR ARM ボルト、 ガバナーアーム 1
22 90016-ZG9-N30 SCREW,RECESSED スクリュー、リセスド 1 SXE4
23 90114-SA0-000 LOCK NUT 6MM セルフロックナット ６ＭＭ 1
24 90605-230-000 CIR CLIP サ−クリップ ５ＭＭ ／Ｇ１００ＫＲ 1 SMX2
25 93500-040060H SCREW 4X6 パンスクリュー ４ｘ６ ＊５−５−２ 1 SMX2
26 93500-050160A SCREW 5X16 パンスクリュー ５ｘ１６ ＊５−５−２ 1
27 93500-050320A PAN SCREW 5X32 パンスクリュー ５ｘ３２ ＊５−５−２ 1
30 94050-06000 FLANGE NUT 6MM フランジナット ６ＭＭ 1
16
19
3
2
12 13 1
20
21 4 14
17 8 15
18
7 5
6
25 22
24 22 23
9
11 10
GX390U1 ／コントロール ボックス ATE0
GX390U1-SXE4 MCD-218CE-H
CONTROL BOX ／ コントロールボックス ** ATE **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 31610Z5T801ZA BOX ASSY/GX390U1 ボックスＡＹ、コントロール／ＧＸ３９０Ｕ１ 1
2 31612-ZE2-003 CASE,CONTROL ケース，コントロール 1
3 31614-ZE2-003 BRACKET,CASE MOUNTING ブラケット、ケースマウンティング 1 4 31615ZE3003ZE PANEL CP,CONTROL/RED/GX39 パネルＣＰ，コントロール（赤）／ＧＸ３９０ 1 5 31700-124-003 RECTIFIER AY,SILICON/GX39 レクチファイヤーＡＹ，シリコン／ＧＸ３９０ 1
6 32127-738-700 SUSPENSION,COUPLER サスペンション、カプラー 1
7 32197-ZE1-003 SUB HARNESS サブハーネス 1
8 32902-892-003 BAND バンド 1
9 34150-ZH7-003 ALERT UNIT, OIL アラートユニット、オイル 1
10 35100-ZE2-023 SWITCH ASSY.,COMBINATION スイッチＡＳＳＹ．，コンビネーション 1
11 35111-880-013 KEY COMP. キーＣＯＭＰ． 2
12 38240-VA3-900 PROTECTOR,CIRCUIT(1A) プロテクター、サーキット（１Ａ） 1 13 38250-ZA8-701 LENS ASSY.,PROTECTOR レンズＡＳＳＹ．，プロテクター 1 14 87529-Z4T-840 MARK,CONTROL BOX/GX390U1 マーク、コントロールＢＯＸ／ＧＸ３９０Ｕ１ 1
15 90013-883-000 FLANGE BOLT 6X12 フランジボルト ６ｘ１２ 2
16 90380-MA6-010 SCREW,SPECIAL 6X12 スクリュー、スペシャル ６ｘ１２ 1
17 90630-751-000 CLIP,PURSE LOCK クリップ、パースロック 1
18 90672-SA0-003 STRAP,CABLE 118MM ストラップ、ケーブル １１８ＭＭ 1
19 91406-ZE2-003 TUBE,FASTENER 30MM チューブ、ファスナー ３０ＭＭ 1
20 93500-030120H PAN SCREW 3X12 パンスクリュー ３ｘ１２ ＊５−５−２ 2
21 93500-040120H PAN SCREW 4X12 パンスクリュー ４ｘ１２ ＊５−５−２ 1
22 94001-043900S NUT,HEX. 4MM ６カクナット ４ＭＭ ＊５−５−２ 2
23 94101-04800 WASHER,PLAIN 4MM ワッシャー、プレーン ４ＭＭ 1
24 94111-04800 WASHER,SPRING 4MM スプリングワッシャー ４ＭＭ 1
25 98200-30500 FUSE,BLADE(5A) ヒューズ、ブレード（５Ａ） 1
GX390U1 ／ラベル ATF0
1
3
2
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
LABEL ／ ラベル ** ATF **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS1 87516-ZH7-000 MARK, OPERATOR CAUTION/EN マーク，オペレーターコーシヨン／英語 Ｕ 1 2 87521-ZF6-W03 EMBLEM / GX390 / 3539272- エンブレム ／ＧＸ３９０／３５３９２７２− 1 3 87532-ZH7-000 MARK, THROTTLE INDICATION マーク，スロットルインジケーション／ＧＸ 1
GX390K1
／ツール ATG0
2
GX390U1-SMX2 MVH-406GH(MQ)
GX390U1-SXE4 MCD-218CE-H
TOOL ／ ツール ** ATG **
REF NO. PART NO. PART NAME
部 品 名 称
Q'TY MRK MK2 REMARKS2 89218-ZE1-000 WRENCH COMP.,SPARK PLUG レンチＣＯＭＰ．，スパークプラグ 1
