Measurement of Apparent Viscosity of Various Fluids by Using B-Type and
Vibration-Type Viscometers
Takamasa M
ori*,***,†, Shohei M
oriyaMa*, Takuto N
akagawa*, and JunIchiro T
subaki**,***1)Department of Chemical Science and Technology, Faculty of Bioscience and Applied Chemistry, Hosei University 2)Nagoya Industrial Science Research Institute 2-10-19, Sakae, Naka-ku, Nagoya, Aichi, Japan, 460-0008 3)Hosei University Institute for Slurry Engineering 3-7-2, Kajino-chou, Koganei-shi, Tokyo, Japan, 184-8584
The apparent viscosities of non-Newtonian fluids such as alumina, graphite slurries and carboxymethyl cellulose, starch solutions were measured by using a B-type and a vibration-type viscometers and the measured apparent viscosities were compared to those measured by a coaxial cylinder rotational viscometer, which is an absolute measurement device. It was shown that the measured values of B-type viscometer could be larger or smaller than those of the coaxial cylinder ro-tational viscometer when measuring various samples including dilatant fluids. It was also found that the difference between the measured viscosities by the coaxial cylinder rotational viscometer and B-type viscometer became larger as the n value determined by curve fitting of the flow curve was apart from 1.0. In addition, it was found that the measured values of the vibration-type viscometer were always extremely smaller than those of the coaxial cylinder rotational viscometer, indicat-ing that the particles or polymers in the sample should not follow the movement of the vibrator. From the extensive mea-surement of apparent viscosity, we can conclude that the apparent viscosities measured not by the vibration-type viscome-ter but by B-type viscomeviscome-ter has a good connection with those measured by the coaxial cylinder rotational viscomeviscome-ter.
Key Words: Apparent viscosity / B-type viscometer / Vibration-type viscometer / Coaxial cylinder rotational viscometer
B 型粘度計及び振動粘度計による種々の流体の見かけ粘度測定
森 隆昌
*,***,†，森山 将平
*，中川 琢登
*，椿 淳一郎
**,*** （原稿受理：2017 年 3 月 7 日）1. 緒 言
スラリーの流動性は，スラリーの攪拌，輸送などのプロセ スを制御する上で必要不可欠な特性であり，流動性の評価は 工業的に非常に重要である．また，スラリー中の粒子分散・ 凝集状態を評価する上でも，スラリーの流動特性は重要な指 標の 1 つとなる．セラミックス成形などの工業プロセスで用 いられるスラリーは非ニュートン性を示すことが多いため， スラリーの流動性の指標としては，スラリーの見かけ粘度が 広く用いられている 1,2)．スラリーの見かけ粘度の測定方法と しては，JIS Z 8803 3) に示されているような溶液の粘度測定 法と同様の装置・手法が用いられる．スラリーの見かけ粘度 測定に使用されている市販装置としては，Fig. 1 に示すよう に，主に回転粘度計（共軸二重円筒型回転粘度計もしくは コーンプレート型回転粘度計），単一円筒型粘度計（B 型粘 度計），振動粘度計があげられる．見かけ粘度はスラリーに せん断を加えたときのせん断応力とせん断速度から算出され るため，粘度測定ではこのせん断応力とせん断速度を求める 必要がある． 先述の粘度測定装置の中で，回転粘度計のみが，装置の ローターのサイズ及び形状からせん断速度を算出することが でき，せん断応力とせん断速度の両方を直接求めることがで きる 3-5)．これに対して，B 型粘度計及び振動粘度計は，せん 断速度を直接算出することはできず，後述するようにニュー トン性の標準溶液による測定から，それぞれの測定条件にお けるせん断速度を推定し，相当せん断速度としている 3,6,7)． 一般的に，非ニュートン流体では流体によって速度分布が 異なるため，B 型粘度計のように，ある流体で決定した補正 係数は原則として異なるレオロジー特性を有する流体には適 応できない．また，同様の理由で，振動粘度計のように，粘 度既知の流体（標準溶液）で測定した結果から求めたせん断 速度を相当せん断速度として他の流体にも適用するのは適当 ではない．それにもかかわらず，実際のスラリーを取り扱う 産業現場では，上述のように，ニュートン性の標準溶液によ る測定から求めた相当せん断速度を使用しているのが現状で ある．©2017 The Society of Rheology, Japan
Article
† Tel&Fax : +81-42-387-6142, E-mail : [email protected] * 法政大学生命科学部環境応用化学科 〒 184-8584 東京都小金井市梶野町 3-7-2 ** 名古屋産業科学研究所 〒460-0008 愛知県名古屋市中区栄 2-10-19 *** 法政大学大学院スラリー工学研究所 〒184-8584 東京都小金井市梶野町 3-7-2
しかしながら，回転粘度計と B 型粘度計及び振動粘度計 とには先述のような決定的な違いがあり，同一のスラリーで あっても，それぞれの測定装置で求めた見かけ粘度は完全に は一致しない．そのため，それぞれの装置で測定した見かけ 粘度がどの程度の差があるのかを明らかにし，スラリー評価 を実施する上で問題がないのかを検証することは工業的に重 要である．しかしながら，回転粘度計と B 型粘度計及び振 動粘度計の測定結果がどの程度一致するのかを同一のサンプ ルで実際に比較検討した例は少ない 8-10)． このような現状において，著者らは前報 8)で，回転粘度計 の 1 つである B 型粘度計に着目し，B 型粘度計により求め た見かけ粘度と共軸二重円筒型回転粘度計により求めた見か け粘度の関係を議論した．その中で，B 型粘度計で測定した 見かけ粘度が共軸二重円筒型回転粘度計により求めた見かけ 粘度よりも大きくなること，特に測定する流体の非ニュート ン性が大きくなるほど，両者の差が大きくなることを明らか にした．しかしながら，非ニュートン性の流体のうち，シア シニング性の流体のみを対象にしているため，ダイラタン シー性の流体までを含めた幅広い流動パターンの流体に対し てもこのような傾向が成り立つのかはまだ解明できていない． さらに，前報においては，振動粘度計に関する検討は行って おらず，過去にも回転粘度計と振動粘度計の測定結果の関係 性を検討した研究例 9,10) は少ない．そこで本報では，さまざ まな流動パターンを示す非ニュートン性の流体について，B 型粘度計，振動粘度計及び回転粘度計で見かけ粘度を測定し， 測定装置の違いが見かけ粘度測定結果に及ぼす影響を検討す る．
2. 理論 −相当せん断速度の算出方法−
共軸二重円筒型回転粘度計については，内筒と外筒の比が 十分に小さければ，せん断速度が位置によらず一定と見なす ことができ（JIS 3) では内筒と外筒の比が 1.1 以内とされてい る），せん断速度及びせん断応力ともに測定から直接求めら れるが，B 型粘度計及び振動粘度計については，せん断速度 が求まらないため，ともにあらかじめニュートン性の標準液 を測定し，相当せん断速度を算出，使用する．以下にそれぞ れの装置の相当せん断速度の求め方を記す． 2.1 B 型粘度計 前報 8) でも報告したように，B 型粘度計における相当せん 断速度は，粘度既知のニュートン流体（粘度標準液）をロー ターの回転数を変えてあらかじめ測定しておくことで算出す ることができる 6)．B 型粘度計では Fig. 2 6) に示すように，ス プリングを介してモーターに接続されたローターを，試料中 で回転速度 ω [rad･s−1] で回転させたときに生じるスプリング のねじれ角 θ [rad] を測定している．そのときのせん断応力 τ [Pa] は τ＝k1θ で，相当せん断速度 ˙γe,B [s−1] が ˙γe,B＝k2ω とする と，見かけ粘度 μapp,B [Pa･s] は次式から算出できる．μapp,B＝ kk1θ
2ω （1）
Fig. 1 Schematic illustration of viscometers used in this research.
Fig. 2 Outline of internal structure of B-type viscometer.
粘度既知のニュートン流体（粘度標準液）をサンプルとして， ω を変えて θ を測定し，ω と θ をプロットすると，得られた 直線の傾きから k1/k2の値を求められる．k1の値は装置カタ ログ 4) などに記載されているので，k 2の値を算出でき，相当 せん断速度を求めることができる．今回の実験では Fig. 3 に 示す M1～M4 ローターに対して，粘度標準液 JS100, 500, 2000（日本グリース）を用いて相当せん断速度を求めた．各 ローターのそれぞれの回転数における相当せん断速度を Table I に示す． 2.2 振動粘度計 振動粘度計の相当せん断速度は，あらかじめ粘度標準液を 粘度測定と同一の条件（振動数，振幅）で振動子を振動させ， 測定された振動子の駆動力からせん断応力を求め，標準液の 粘度で除することで算出される 9-11)．市販の振動粘度計では 振動子の駆動力を測定することはできないが，装置メーカー より測定結果が公開されており，各測定条件に対応するせん 断 速 度 を 参 照 す る こ と が で き る． そ こ で 本 報 で は， Fig. 4 11) のように示されている，今回使用した装置の測定条 件である振幅 0.4 mm のデータをカーブフィットすることに より求めた次式から相当せん断速度を算出した． ˙γe,V＝306 · (μapp,V)−0.444 （2）
3. 実験方法
3.1 実験試料及び調製 3.1.1 B 型粘度計との比較のためのスラリー調製 さまざまな流動特性を持つサンプルとして，アルミナ，グ ラファイトスラリー及びカルボキシメチルセルロース（以下 CMC と略す），片栗粉懸濁液を用意した． アルミナスラリーはボールミル混合により調製した．試料 粉体は易焼結アルミナ（AES-11E，平均粒子径 0.48 μm，住 友化学）で，分散剤にはポリカルボン酸アンモニウム（セル ナ D-305，中京油脂）を使用した．分散剤添加量は 4.0 mg・ g−1Al 2O3，粒子濃度は 35, 40, 45 vol% とした．所定量のアル ミナ，分散剤，蒸留水を混合し，アルミナボール 400 g とと もにポリエチレン製ポット（内容量 1 L）に入れ，1 h ボー ルミル混合した． グラファイトスラリーは自転・公転ミキサー（あわとり練 太郎 ARE-300，シンキー）により調製した．試料粉体はグ ラファイト（平均粒子径 4 μm，伊藤黒鉛工業）で，分散剤 には CMC（平均分子量 100,000，東京化成）を使用した．分 散剤添加量は 10 mg · g−1Graphite，粒子濃度は 20, 21, 22 vol% とした．所定量のグラファイト，分散剤，蒸留水を樹脂製の ポット（内容量 300 mL）に入れ自転・公転ミキサーにセッ トし，自転 60 rpm，公転 1,200 rpm の条件で，5 min 混合し た． CMC 水溶液は，超音波バス中で手攪拌することで調製し た．蒸留水に所定の濃度になるように CMC を溶解した．超 音波バス中で 1 h 手攪拌した後，さらにスターラーで 1 h 攪拌 し CMC 水溶液を調製した．CMC 濃度は 1.0, 2.0, 3.0 mass% とした． 片栗粉懸濁液は市販の食用片栗粉を蒸留水に加え，自転公 転ミキサーで自転 60 rpm，公転 1,200 rpm の条件で 5 min 間 混錬することで調製した．片栗粉の粒子濃度は 57.0,57.5, 58.0 mass% となるようにした． 3.1.2 振動粘度計との比較のためのスラリー調製 3.1.1 と同様に，アルミナ，グラファイトスラリー及び CMC，片栗粉懸濁液を調製し，振動粘度計による粘度測定 に使用した．アルミナスラリーは 3.1.1 と同様に，ポリカル ボン酸アンモニウム添加量は 4.0 mg · g−1 Al2O3とし， 粒子濃 度は 35, 40, 45 vol% とした．グラファイトスラリーは CMC 添 加 量 は 10 mg · g−1 Graphite と し， 粒 子 濃 度 は 18, 19, 20, 22 vol% とした．CMC 水溶液は濃度を 0.5-3.0 mass% の間で 調整し，片栗粉懸濁液では濃度を 57, 58, 59, 60 mass% とな るようにした． さらに詳細にメカニズムを検証するために以下のサンプル についても測定を行った．まず，粒子径の異なるアルミナ研 磨材でスラリーを調製した．試料粉体として，アルミナ研磨 剤（WA，密度 3,960 kg · m−3，富士見工業），分散剤にポリ カルボン酸アンモニウム，分散媒には蒸留水を使用した．粒 子 濃 度 を 15 vol% と し て， 平 均 粒 子 径 を 0.5, 1.2, 2.0, 3.0, 4.0 μm と変化させた．所定の濃度に調製した分散剤溶液と， アルミナ粒子をポリエチレン製ポット（内容量 1 L）にアル ミナボール 240 g とともに投入し，2 h ボールミル混合した． また，密度が異なる粒子として，公称粒子径が等しいシリ カ及びジルコニのアスラリーを調製した．試料粉体はシリカTable I. Summary of equivalent shear rates for each experimental condition.
粒子（公称粒子径 10-15 nm，密度 2,200 kg/m3，TECNAN）， ジ ル コ ニ ア 粒 子（ 公 称 粒 子 径 10-15 nm，5,680 kg/m3， TECNAN），分散媒には蒸留水を使用した．分散剤は添加せ ず，粒子濃度を 1.5 vol% とした．所定量の試料粉体と蒸留 水を混合し，氷冷しながら超音波ホモジナイザーで 5 min 超 音波を照射しスラリーを調製した． 3.2 粘度測定 3.2.1 共軸二重円筒型回転粘度計と B 型粘度計の比較 調製したスラリー及び溶液の流動曲線及び見かけ粘度を， 共軸二重円筒型回転粘度計（RheolabQC， Anton Paar），B 型 粘度計（TVB-10M， 東機産業）で測定した．今回実験で使用 した共軸二重円筒型回転粘度計の内筒と外筒の比は 1.08 で， 先述の JIS 3)で定められた 1.1 以内を満たしている．調製した スラリーを 3 つにわけ，ほぼ同じタイミングで共軸二重円筒 型回転粘度計及び B 型粘度計による粘度測定を実施した． B 型粘度計による見かけ粘度の測定は，ポリエチレン製の シリンダーで行った．試料によって見かけ粘度の値が異なる ため，試料ごとに適正なローター及び回転数を選択し，測定 を行った．同一ローター，回転数で 10 min 見かけ粘度を測 定した．全試料について使用したローターの一覧を Table II に示す． 共軸二重円筒型回転粘度計による流動曲線の測定において は，まず，B 型粘度計の見かけ粘度測定時の相当せん断速度 までせん断速度を 1 min あたり 8.3 s−1の割合で上昇させ，そ の間のせん断応力の変化を測定した．その後，スラリーを入 れ替え，B 型粘度計による見かけ粘度測定時の相当せん断速 度と同じ値でせん断速度を固定し，せん断応力の変化を 10 min 測定した．測定中は測定セルの温度を 25 ºC 一定とし た． なお，B 型粘度計の測定においては，サンプルの見かけ粘 度が測定レンジに入っている限りは複数の回転数で測定を実 施した．ただし，調製条件によってはバラツキが大きいサン プルも存在したため，回転粘度計で測定した見かけ粘度と B 型粘度計で測定した見かけ粘度を比較する場合は，同一バッ チのスラリーの測定結果のみを比較することとした． 3.2.2 共軸二重円筒型回転粘度計と振動粘度計の比較 調製したスラリー及び溶液の流動曲線及び見かけ粘度を， 共 軸 二 重 円 筒 型 回 転 粘 度 計 及 び 振 動 式 粘 度 計（SV-10， A&D）で測定した． 振動粘度計による見かけ粘度の測定は，Fig. 5 に示すサイ ズの樹脂製試料セル（内容量 35 mL）を用いて行った．2 枚 の板バネを振動数 30 Hz，振幅 0.4 mm で 10 min 振動させ， 見かけ粘度を測定した． 共軸二重円筒型回転粘度計による見かけ粘度の測定におい ては，まず，振動粘度計の測定時の相当せん断速度までせん 断速度を 1 min あたり 8.3 s−1 の割合で上昇させ，流動曲線を 測定した．その後，スラリーを入れ替え，振動粘度計の測定 時の相当せん断速度と同じ値でせん断速度を固定し，せん断 応力の変化を 10 min 測定した．
4. 実験結果
4.1 一定せん断速度における見かけ粘度測定 Figs. 6, 7 に共軸二重円筒型回転粘度計，B 型粘度計及び振 動粘度計で，せん断速度一定で測定した見かけ粘度の経時変 化を示す．図では代表的な結果を示してある．B 型粘度計及 び振動粘度計では，いずれのサンプルでも見かけ粘度の変動 はそれほど見られない．これに対して共軸二重円筒型回転粘 度計では，アルミナ，CMC，グラファイトのスラリーでは， 多少の変動はあるものの，測定値は時間によらずほぼ一定で あるが，片栗粉懸濁液では，回転粘度計の測定時に見かけ粘 度が大きく減少している．これは片栗粉懸濁液のダイラタン シー性が強いために，共軸二重円筒型回転粘度計の狭い ギャップにサンプルを注ぎ入れたときに固まり，測定中にせ ん断によって形成された構造が破壊されたためと考えられる． いずれのサンプルでも 10 min 後には見かけ粘度はほぼ一定 の値に落ち着いていることから，共軸二重円筒型回転粘度計Table II. Summary of rotor No. of B-type viscometer used for each slurry and solution.
と B 型粘度計及び振動粘度計の測定値を比較する場合には， 10 min 後の測定値を使用することとした． 4.2 流動曲線の測定 Figs. 8, 9 に B 型粘度計との比較実験に使用したアルミナ スラリー及び CMC 水溶液の流動曲線測定結果を示す．図中 の A,B は測定時の最大せん断速度の違いを示しており，B の方が A よりも最大せん断速度が大きい．これは B 型粘度 計の測定において回転数を変えて測定を行った場合の，それ ぞれの回転数の相当せん断速度に対応している（Table II 参 照）．アルミナスラリーでは降伏値が確認されたが，CMC 水 溶液ではほとんどの場合，降伏値は確認されなかった．いず れの試料も上に凸の曲線を描いており，せん断速度が増加す ると見かけ粘度が低くなるシアシニング性を示していること がわかる． Figs. 10, 11 には B 型粘度計との比較実験に使用したグラ ファイトスラリー及び片栗粉懸濁液の流動曲線測定結果を示 す．図中の A,B は Figs. 10, 11 と同様に，測定時の最大せん 断速度の違いを示している．グラファイトスラリーにおいて は粒子濃度が 22 vol% で流動曲線に降伏値が見られ，下に凸 の曲線を描いている．ダイラタンシー性が発現する 22 vol% のスラリーについては，均一に混合することが難しいため， 他のスラリーに比べて再現性が悪くなっているものと考えら れる．片栗粉懸濁液についても，流動曲線は下に凸の曲線に なっており，ダイラタンシー性が発現していることが見てと れる．片栗粉懸濁液においては，せん断応力が激しく不連続 に上下しているのが，これは粒子間の潤滑水の枯渇とそれに 伴って形成された粒子間結合の破壊が断続的に繰り返された ためではないかと推察される． 振動粘度計との比較のために使用したアルミナ，グラファ イトスラリー及び CMC，片栗粉懸濁液についても，上記の B 型粘度計との比較のために使用したスラリー及び水溶液と 同様の流動パターンの傾向を示した．
5. 考 察

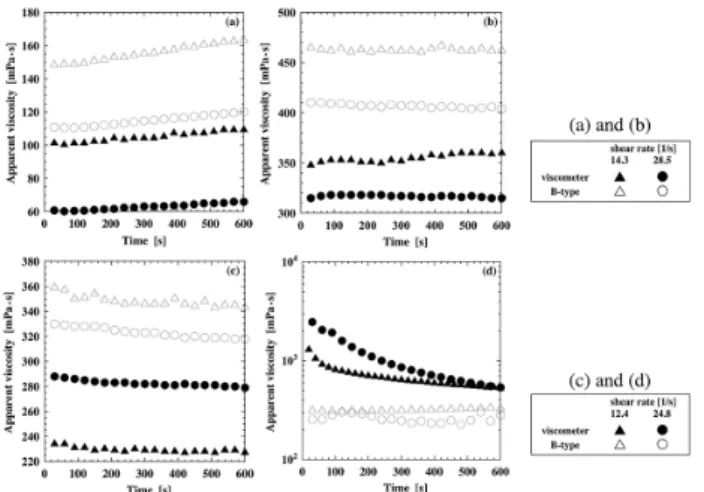

Fig. 12 にはシアシニング性を示すアルミナスラリー， CMC 水溶液について，Fig. 13 にはダイラタンシー性を示す グラファイトスラリー，片栗粉懸濁液について B 型粘度計 及び振動粘度計により測定した見かけ粘度と，回転粘度計に より測定した見かけ粘度の比較を示す．プロットはすべて同 じせん断速度（B 型，振動粘度計の場合は相当せん断速度） の測定結果を比較したものである． シアシニング性を示すサンプル（Fig. 12）について見てみFig. 6 Comparison of apparent viscosities measured with rotating and B-type viscometers. Samples were (a) alumina 40 vol%, (b) CMC 2%, (c) graphite 21 vol% and (d) potato starch 57 mass%. Shear rates were 12.4 and 28.5 s−1 in (a) and (b), 12.4 and 24.8 s−1 in (c) and (d).
Fig. 7 Comparison of apparent viscosities measured with rotating and vibrat-ing viscometers. Samples were (a) alumina 45 vol% and (b) potato starch 58 mass%.
Fig. 8 Flow curves of alumina slurries. (A : low shear rate and B : high shear rate)
Fig. 9 Flow curves of CMC solutions. (A : low shear rate and B : high shear rate)
ると，CMC 水溶液では B 型粘度計の測定値と回転粘度計の 測定値がほぼ一致しているが，アルミナスラリーでは B 型 粘度計の測定値の方が回転粘度計の測定値よりも大きくなる 傾向がある．一方で，振動粘度計の測定値は全体的に回転粘 度計の測定値よりも小さく，サンプルによっては 2 桁以上小 さくなっている． ダイラタンシー性を示すサンプル（Fig. 13）について見て みると，シアシニング性のサンプルとは対照的に B 型粘度計 の測定値の方が回転粘度計の測定値よりもおおむね小さくな る傾向が見られた．過去の研究では，ローターの端面の影響 とエッジ効果によって，B 型粘度計の測定値が回転粘度計の 測定値よりもやや大きくなることは報告されてきた 12-14)．し かしながら，ダイラタンシー性のサンプルの測定において， B 型粘度計の測定値が回転粘度計の測定値よりも小さくなる ことは見いだされておらず，今回幅広い流動パターンをもつ サンプルを測定したことによって明らかとなったことである． 一方，振動粘度計の測定値はシアシニング性を示すサンプ ルと同様に回転粘度計の測定値よりも小さくなる傾向が見ら
Fig. 10 Flow curves of graphite slurries. (A : low shear rate and B : high shear rate)
Fig. 11 Flow curves of potato starch solutions. (A : low shear rate and B : high shear rate)
Fig. 12 Comparison of apparent viscosities of shear thinning samples. (open mark : µV, solid mark : µB)
Fig. 13 Comparison of apparent viscosities of shear thickening samples. (open mark : µV, solid mark : µB)
れた．したがって，B 型粘度計と振動粘度計では，回転粘度 計の測定値とのずれ方が異なることから，以下ではそれぞれ の粘度計について考察する． 5.1 共軸二重円筒型回転粘度計と B 型粘度計の比較 Figs. 12, 13 から，B 型粘度計の測定値と回転粘度計の測定 値の関係には，シアシニング性，ダイラタンシー性といった サンプルの流動パターンが影響していることが考えられる． そこで，Figs. 8～11 に示した流動曲線の流動パターンの違い について，前報 8) と同様に以下に示すべき乗則モデル 15) に降 伏値の影響を考慮した（3）式でカーブフィットすることに より定量化した． τ＝K˙γn＋τ c （3） カーブフィッティングにより求めた K,n,τcの値を Table III に 示す．粘度計の測定値に及ぼす影響を検討するにあたり，流 動パターンに関連する指数 n に着目した．B 型粘度計の測定
Fig. 14 Relationship between µB* and n.
Fig. 15 Relationship between µV* and n.
から求めた見かけ粘度 μapp,Bを，回転粘度計で測定した流動曲 線から求めた見かけ粘度 μapp,R で除した粘度比 μ*B＝μμapp,B app,R を， フィッティングで求めた指数 n に対してプロットしたものを Fig. 14 に示す．図から指数 n の値と粘度比 μ* Bの間にはまず まずの相関（相関係数 R = 0.89）が見られ，せん断速度が 10 ～30 s−1の範囲では，以下の実験式で表されることが分かっ た． μ* B＝1.96－0.72n （4） したがって B 型粘度計の測定値は，シアシニング性からダ イラタンシー性まで幅広い流動パターンのサンプルにおいて 絶対測定である回転粘度計の測定値とまずまず相関すること が示された．前報 8) と関係式がやや異なること及び相関係数 が高いことは，本報で測定法を変更したことによるものと考 えられる．すなわち，本報では，異なる粘度計で見かけ粘度 を測定する際に，サンプルに加えるせん断の履歴を極力同じ にするようにしたために，高い相関が得られたものと考えら れる．しかしながら，ニュートン性を示すサンプルであって も粘度比は 1 になっておらずバラツキがあることからも，B 型粘度計の測定から回転粘度計の測定値を精度良く推算する ことは難しいと言える． 5.2 共軸二重円筒型回転粘度計と振動粘度計の比較 Fig. 15 に B 型粘度計の場合と同様に，振動粘度計の測定 値と回転粘度計の測定値の比の値 μ* V＝μapp,V μapp,R と，流動曲線か ら求めた指数 n との関係を示す．流動曲線のカーブフィット の結果は Table IV に示してある．B 型粘度計の場合とは異な り，指数 n の値との間に明確な関係性は見られず，いずれの 流動パターンのサンプルにおいても比の値は 1 より小さくな ることがわかった．これは，粒子分散系スラリーや高分子溶 液を振動粘度計で測定すると，振動子の振動に液中の粒子や
Table III. Fitting parameters of Eq.(3) for all samples used in experiment of
高分子が追随できていないことが示唆されている． そこで，粒子分散系スラリーに着目し，さらに詳細に検討 した．粒子は以下の（5）式に示す緩和時間 tRによって液中 での慣性の大きさを表すことができる． 16) すなわち緩和時間 が大きいものほど慣性の影響が大きく，振動子の振動に追随 しづらくなると予想される． tR＝
(
ρp＋ρ1/2)
x 2 18μ （5） Fig. 16 に振動粘度計の測定値と回転粘度計の測定値の比と 緩和時間との関係を示す．サンプルは，粒子径及び粒子密度 を変化させたスラリーである．まず粒子密度が異なるジルコ ニアとシリカを比較すると，密度の大きいジルコニアの方が， 粘度測定値の比が小さくなっている．一方，粒子径が異なる アルミナスラリーを見てみると，粒子径が大きくなるほど， 粘度測定値の比は小さくなっている．したがって，粒子の密 度が大きくなる，あるいは，粒子径が大きくなる，いずれの 場合も緩和時間が大きくなるが，どちらの場合も同様に粘度 測定値の比の値は小さくなっており，この現象は緩和時間で 整理できることが示された．したがって，振動粘度計の測定 値のずれは，液中の粒子や高分子が振動子の振動に追随でき なかったために起こったことであると考えられる．すなわち， 粒子分散系スラリーや高分子溶液の粘度測定に振動粘度計を 使用するのは困難であると言える．6. 結 論
さまざまな流動パターンを示す非ニュートン性のスラリー 及び水溶液を，回転粘度計及び B 型粘度計，振動粘度計で 見かけ粘度を測定し比較した結果，以下のことが明らかと なった． （1）シアシニング性を示すスラリー・溶液について，B 型 粘度計で測定された見かけ粘度の値は，回転粘度計で測定さ れた見かけ粘度の値よりも大きくなる．一方，ダイラタン シー性を示すスラリー・溶液の B 型粘度計により測定され た見かけ粘度の値は，回転粘度計で測定された見かけ粘度の 値より小さくなる．したがって，B 型粘度計と回転粘度計の 粘度測定値の比の値は，べき乗則モデルの指数 n とまずまず の相関があり，せん断速度 10～30 s−1 の範囲では μ* B＝1.96－ 0.72n という関係式で表される． （2）上記のように，シアシニング性を示すスラリー・溶液 については，B 型粘度計で測定された見かけ粘度の値が，回 転粘度計で測定された見かけ粘度の値よりも大きくなり，ダ イラタンシー性を示すスラリー・溶液については，B 型粘度 計により測定された見かけ粘度の値が，回転粘度計で測定さ れた見かけ粘度の値より小さくなる理由は，相当せん断速度 を算出するための過程が非ニュートン性流体には適用できず， 算出された相当せん断速度が実際のせん断速度よりも低く見 積もられているためであると考えられる． （3）振動粘度計で測定された見かけ粘度は，スラリーや溶 液の流動パターンに関係なく，すべての場合で，回転粘度計 で測定された見かけ粘度よりも極端に小さくなる．さらに振 動粘度計の測定値の回転粘度計の測定値に対するずれは，粒 子の緩和時間の増加とともに大きくなる．したがって，振動 子の振動に液中の粒子や高分子が追随できないと考えられる． 以上の結論から，スラリーや高分子溶液の見かけ粘度測定 において，振動粘度計の測定値から，回転粘度計の測定値を 推定することは困難である．また B 型粘度計についても， 粘度比と指数 n との間にまずまずの相関が見られたものの， バラツキがあるため，比較的粘度の近いサンプルを評価・識 別する場合には注意が必要であると考えられる．謝 辞
本研究の一部は，A-STEP 産業ニーズ対応タイプ「セラ ミックスの高機能化と製造プロセス革新」の助成のもとで実 施しました．ここに記して謝意を表します．NOMENCLATURE
K : viscosity constant in Eq. (3) (Pa · sn )
n : viscosity index in Eq. (3) (-) x : particle diameter (m) ˙γ : shear rate (s−1 )
˙γe,V : equivalent shear rate of vibration viscometer (s−1)
μ : viscosity (Pa · s) μapp,B : apparent viscosity measured by B-type viscometer (Pa · s)
μapp,R : apparent viscosity measured by rotational viscometer (Pa · s)
μapp,V : apparent viscosity measured by vibration viscometer (Pa · s)
μ*
B : ratio of apparent viscosities
(
＝μapp,B/μapp,R)
(-)μ*
V : ratio of apparent viscosities
(
＝μapp,V/μapp,R)
(-)τ : shear stress (Pa) τc : yield stress (Pa)
tR : particle relaxation time (s)
x : particle size (m) ρp : particle density (kg · m−3)
ρ1 : medium density (kg · m−3) Fig. 16 Relationship between the ratio of apparent viscosities and the particle
REFERENCES
1) Mewis J, Wagner N, “Colloidal Suspension Rheology”, (2012), pp 18-25, Cambridge University Press, Cambridge. 2) Reed J, “Principles of Ceramics Processing” 2nd ed, (1995),
pp 182-189, Wiley, NY. 3) JIS Z8803 (1991).
4) McKennell R, Anal. Chem., 28, 1710 (1956). 5) Slattery JC, J. Colloid Sci., 16, 431 (1961). 6) Kawasaki T, New Food Industry, 22, 57 (1980).
7) Kawata M, “Nendo”, (1983), pp 139-144, Corona Publishing, Tokyo.
8) Asai K, Ichiyanagi M, Satone H, Mori T, Tsubaki J, Ito Y, J.
Soc. Powder Technol. Jpn., 46, 873 (2009).
9) Ishikawa S, Hayashi M, Ohshima H, Suzuki I, Nihon Reoroji
Gakkaishi, 19, 83 (1990).
10) Asaga K, Chyng Y, Tsurumi T, Daimon M, Gypsum and Lime,
224, 3 (1990).
11) International division of A&D,“SV-A Series Sine-wave Vibro
Viscometer Users’ Handbook” ver 1.13E, (2009), A&D,
Tokyo.
12) Charles HL, Fischer EK, J. Appl. Phys., 18, 988 (1947). 13) Nashima K, AIST Bull. Metro., 4, 93 (2005).
14) Mishima N, Hatanaka S, Omura S, Proc. Japan Concrete
Inst., 29, 37, (2007).
15) Nakae T, “Reorojikogaku to Sono Ouyougijyutsu”, (2001), p13, Fuji Technosystem, Tokyo.
16) Tsubaki J, Suzuki M, Kanda Y, “Ryushi Funtai Kogaku”, 2nd ed., (2016) pp 93-96.
