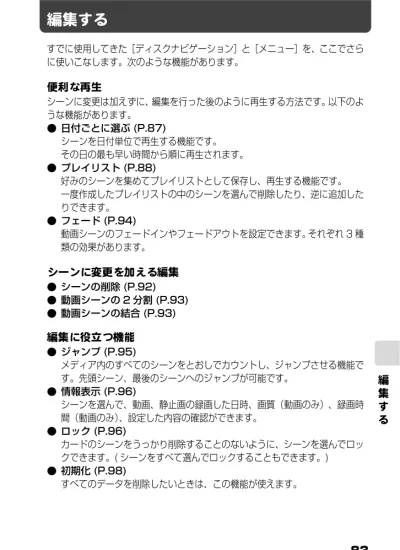

DZ-BD7H/BD70取扱説明書 -下巻-

編

集

す

る

すでに使用してきた［ディスクナビゲーション］と［メニュー］を、ここでさら

に使いこなします。次のような機能があります。

便利な再生

シーンに変更は加えずに、編集を行った後のように再生する方法です。以下のよ

うな機能があります。

● 日付ごとに選ぶ (P.87)

シーンを日付単位で再生する機能です。

その日の最も早い時間から順に再生されます。

● プレイリスト (P.88)

好みのシーンを集めてプレイリストとして保存し、再生する機能です。

一度作成したプレイリストの中のシーンを選んで削除したり、逆に追加した

りできます。

● フェード (P.94)

動画シーンのフェードインやフェードアウトを設定できます。それぞれ 3 種

類の効果があります。

シー ン に変更を加え る編集

● シーンの削除 (P.92)

● 動画シーンの 2 分割 (P.93)

● 動画シーンの結合 (P.93)

編集に役立つ機能

● ジャンプ (P.95)

メディア内のすべてのシーンをとおしでカウントし、ジャンプさせる機能で

す。先頭シーン、最後のシーンへのジャンプが可能です。

● 情報表示 (P.96)

シーンを選んで、動画、静止画の録画した日時、画質（動画のみ）、録画時

間（動画のみ）、設定した内容の確認ができます。

● ロック (P.96)

カードのシーンをうっかり削除することのないように、シーンを選んでロッ

クできます。( シーンをすべて選んでロックすることもできます。)

● 初期化 (P.98)

すべてのデータを削除したいときは、この機能が使えます。

編集する

編

集

す

る

以下はディスクナビゲーション画面で [ メニュー] を押して使う機能と、その機能

が使えるメディアの一覧です。

本編｢編集する｣以外の機能もすべて記載されています。

*1 削除のみできます。

*2 DVD-RW(VR モード ) は、ファイナライズ後、そのまま追加記録できます。

ディスクナビゲーションから使うメニューについて

できること

HDD

BD

DVD

カード

内 容

参照先

-R

E

-R

-R

AM

-R

W(VR)

-R

W(V

F

)

-R

シーンの

編集

z z

z

z

S

*1シーンの削除、結合、分割などがで きます。 P.92

シーンの

ロック

z

誤ってシーンを削除しないよう、各シーンをロックできます。 P.96

シーンの

情報表示

z z

z

z

z z

z

z

１つ、または複数のシーンの画質や 記録時間などの情報を表示します。 P.96

プレイリス

トの作成

z z

z

z

シーンの組合わせを替えて、オリジ ナルムービーが作成できます。 P.89

初期化

z z

z

z z

z

HDD ／ BD ／ DVD ／カードに記 録したデータをすべて削除できま す。 P.98

プロテクト z

z

z

z

誤ってシーンを削除したり、HDD やディスクを初期化したりしないよ う、プロテクトをかけることができ ます。 P.99

プロテクト

解除

z z

z

z

プロテクトを解除します。 P.99

残量表示

z z

z

z

z z

z

z

あとどのくらいの時間／枚数が撮影_{可能か表示します。} P.99

ディスクの

ファイナラ

イズ

z

z

*2

_z

_z

本機で撮影した BD-R ／ DVD-RW ／ DVD-R を、BD ／ DVD プレー ヤーなどの対応機器で再生するため にファイナライズします。（BD-RE ／ DVD-RAM はファイナライズの 必要がありません。） P.105

ディスクの

ファイナラ

イズ解除

z

ファイナライズを解除し、追加記録_{できるようにします。} P.107

リピート

再生

z z

z

z

z z

z

シーンの繰り返し再生ができます。 P.55

スライド

ショー

z

静止画の連続再生をします。 P.54

編

集

す

る

■ デ ィ ス ク ナ ビゲーシ ョ ン画面か ら の メ ニ ュ ーの推移

ディスクナビゲーション画面で [ メニュー] を押したあとの、メディア別の推移で

す。操作には、［d］／［c］／［e］／［f］などを使います。

「メニュー操作について」（P.56）をご覧ください。

HDD (DZ-BD7H) ／ BD-RE ／ DVD-RAM ／

DVD-RW （VR モー ド ） を お使い の場合

シーン 編集 削除 (P.92) 分割 (P.93) 結合 (P.93) フェード (P.94) プレイリスト作成＊1 (P.89) 並べ替え＊2 ダビング (P.74) (HDD のみ ) ダビングメニュー マーク解除 (P.82) 情報表示 (P.96) ジャンプ (P.95) 先頭 末尾 選択 (P.48) 先頭からカーソル カーソルから末尾 全て 日付／ プレイリス ト切替 全シーン 日付 (P.87) プレイリスト (P.89) ＊1_{プレイリストを表示しているときには表示さ} れません。 ＊2_{プレイリストを表示しているときに表示され} ます。 HDD 設定 （HDD 時）／ ディスク設定 （BD ／ DVD 時） ファイナライズ (P.105) (DVD-RW のみ ) 初期化 (P.98) プロテクト (P.99) プロテクト解除 (P.99) 残量表示 (P.99) 管理情報更新 (P.136) 完全消去 (P.145) (HDD のみ ) その他設定 リピート再生 (P.55) オン オフ 表示分類 (P.81) (HDD のみ ) 全て ダビング済 未ダビング

編

集

す

る

BD-R ／ DVD-RW （VF （ビデオ） モー ド ） ／ DVD-R を お使い

の場合

カー ド を お使い の場合

シーン 情報表示 (P.96) ジャンプ (P.95) 先頭 末尾 選択 (P.48) 先頭からカーソル カーソルから末尾 全て 日付切替 全シーン 日付 (P.87) ディスク設定 (BD ／ DVD 時 ) ファイナライズ (P.105) ファイナライズ解除 (P.107) (DVD-RW のみ ) 初期化 (P.98) （DVD-RW のみ） 残量表示 (P.99) その他設定 リピート再生 (P.55) オン オフ シーン 削除 (P.92) ロック (P.96) 設定 解除 情報表示 (P.96) ジャンプ (P.95) 先頭 末尾 選択 (P.48) 先頭からカーソル カーソルから末尾 全て 日付切替 全シーン 日付 (P.87) カード設定 初期化 (P.98) 残量表示 (P.99) 再生設定 スライド ショー (P.54) オン オフ

編

集

す

る

■ 日付ご と の表示に切 り 替え

る ( 日付 )

日付ごとに選ぶ

HDDBD-RE BD-R RAM -RW(VR)-RW(VF) Rカード łŎĺĻııġ łŎIJıĻijıġ łŎIJIJĻĵĶ őŎIJĻĴı őŎĶĻijıġ őŎĹĻıĶ ൲ْġ ൲ْ

ijııĸİIJıİġġIJ ज़גġ

൲ْ ൲ْ ൲ْ ൲ْ ΏȜϋ ŏŰįIJ ΏȜϋ ŏŰįij ΏȜϋ ŏŰįĴ ΏȜϋ ŏŰįĵ ΏȜϋ ŏŰįĶ ΏȜϋ ŏŰįķ

早い時間から

順に再生され

ます。

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「日付／プレイリスト切替」（BD-R ／

DVD-RW(VF モード ) ／ DVD-R ／

カードの場合は「日付切替」）

「日付」 [ 決定 ] を押す

日付選択画面が表示されます。

3

表示したい日付を選び、[ 決定 ] を押す

選んだ日付のディスクナビゲーション画面

が表示されます。

ᣣઃࡊ࡟ࠗ࡝ࠬ࠻ಾᦧ ࿗ͥ ࠨ೰ ోࠪ࡯ࡦ ᣣઃ ࡊ࡟ࠗ࡝ࠬ࠻ ࣣࠗশۼȁȁȁΏȜϋତ ııIJȁijııĸİ ĺİȁIJ IJĴ໦ijĶຟ ijı ııĴȁijııĸİ ĺİȁĵ ĶĶ໦Ĵķຟ ġġġIJ ııĵȁijııĸİ ĺİIJij IJশۼĶĶ໦Ĵķຟ ġġġĴ ııĶȁijııĸİIJıİġġIJ IJশۼĴı໦ijıຟ ġġijĸ ııķȁijııĸİIJIJİȁIJ IJশۼĵı໦Ĵijຟ ġġĴĹ ııijȁijııĸİ ĺİȁĴ IJশۼȁIJ໦ȁķຟ IJı ࿗ͥ ࠨ೰ ඾ັ୨ఢ ஖఼ ஖఼ ΟͻΑ·΢ΫΊȜΏοϋ ठ୆ ਞၭ ijııĸİIJıİġIJ ijııĸİIJıİġIJ ııIJİııijĸ IJı ˝˩ȇIJıȇIJıʼn ř ĵı໦Ĵıຟ

y「日付切替」画面で [ C ] を押すと、

ディスクナビゲーション画面に戻

ります。

y 解像度の異なる動画画質に切り替

えた場合や、他の機器で録画した

ディスクが入っているとき、撮影日

ごとのまとまりになっていないこ

とがあります。

ヒ

ン

ト

編

集

す

る

■ プ レ イ リ ス ト と は ？

プレイリストは No. 99 まで作成可能です。

ただし、No. 1 ∼ No. 99 までのシーン総数は、最大 999 シーンです。

プレイリスト

HDDBD-RE RAM -RW(VR)

録画したシーンの中からお好みのシーンを集めたリストのことです。

データをコピーして作るわけではありませんので、HDD ／ BD ／ DVD 容量

はほとんど使いません。また、プレイリストを削除しても実際の録画データは

削除されません。( したがって容量も増えません。)

編

集

す

る

■ プ レ イ リ ス ト を作成す る

( プ レ イ リ スト 作成 )

■ プ レ イ リ ス ト ご と の表示に

切 り 替え る ( プ レ イ リ スト )

複数のプレイリストからお好みのも

のを選ぶと、ディスクナビゲーション

画面が表示されます。

1

[ ディスクナビゲーション ] を押す

2

プレイリストに登録したいシーンを選

び、[ メニュー ] を押す

y 複数のシーンを選ぶこともできます。

(P.48)

3

「シーン」 「編集」 「プレイリスト

作成」 [ 決定 ] を押す

4

選んだシーンに変更がなければ「はい」

を選び、[ 決定 ] を押す

プレイリストを作成し、作成したプレイリ

ストのディスクナビゲーション画面が表示さ

れます。

y 作成されたプレイリストは、シーン

の情報としてのみ記録されます。プ

レイリストを作成したり、削除して

も、元のシーンはなくなりません。

また、プレイリストのシーンを編集

しても、元のシーンには影響しませ

ん。

y シーンに「フェード設定」などの設

定がある場合やダビング済マーク

「

」がついている場合、その情

報もプレイリストに加わります。

y 作成したプレイリストに別のシー

ンを追加したり、不要なシーンを削

除することもできます (P.90)。

y プレイリストのタイトルは、「プレ

イリスト 1」「プレイリスト 2」の

ようにプレイリストと数字がタイ

トルになります。

ヒ

ン

ト

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「日付／プレイリスト切替」 「プレイ

リスト」 [ 決定 ] を押す

プレイリスト選択画面が表示されます。

3

表示させたいプレイリストを選び、

[ 決定 ] を押す

選んだプレイリストのディスクナビゲーショ

ン画面が表示されます。

y HDD ／ BD ／ DVD の残量が無くな

ると、プレイリストを作成できなく

なることがあります。

y 異なる HD 動画画質を混在させてプ

レイリストを作成することはできま

せん。

ご注意

全シーンのディスクナビゲーション

画面に戻すときは、「日付／プレイリ

スト切替」 ｢全シーン｣を選んでくだ

さい。

ヒ

ン

ト

編

集

す

る

● プ レ イ リ ス ト の内容を編集す る

プレイリストの内容を編集するのは、

シーンに設定する方法と同じです。そ

れぞれの参照ページでご覧になり、設

定してください。

ダビング... P.74

シーンの分割 ... P.93

シーンの削除 ... P.92

シーンの結合 ... P.93

シーンの並べ替え ... P.91

（プレイリストのみ）

フェード設定 ... P.94

■ プ レ イ リ ス ト に シー ン を追

加す る ( 編集 )

■ プ レ イ リ スト の シー ン を削

除す る ( 編集 )

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「日付／プレイリスト切替」 「プレイ

リスト」 [ 決定 ] を押す

プレイリスト選択画面が表示されます。

3

編集したいプレイリストを選び、[ 決定 ]

を押す

対象となるプレイリスト画面が表示されま

す。

4

[ メニュー ] を押してから、｢プレイ

リスト｣

｢編集｣

｢決定｣を押す

上段に追加できるシーンが表示され、下段

に編集するプレイリストが表示されます。

5

[d ／ c] で追加したいシーンを

選び、[ 決定 ] を押す

y 複数のシーンを選ぶこともできます。

(P.48)

ıııIJİıııĵ

6

カーソルが下段に移動するので、

[d ／ c] で挿入位置を選ぶ

7

[ 決定 ] を押す

y 他のシーンも追加する場合は、手順 5 ∼ 6

を繰り返します。

8

[ C ] を押す

終了確認画面が表示されます。

]

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「プレイリストにシーンを追加する

（編集）」の手順 2 ∼ 4 を行う

追加するシーン

挿入位置

設定の途中で編集を終了するには、

[ C ] を押して、「はい」を選びます。

「いいえ」を選ぶと「プレイリスト編

集」画面に戻ります。

ヒ

ン

ト

HD 動画画質の異なるシーンの追加は

できません。

ご注意

編

集

す

る

■ プ レ イ リ ス ト の シー ン を

並べ替え る ( 編集 )

■ プ レ イ リ ス ト を削除す る

( 削除 )

作成したプレイリストを削除するこ

とができます。プレイリストを削除し

ても、元のシーンは削除されません。

3

[e] で下のプレイリストにあわせ、

[d ／ c] で削除したいシーン選ぶ

y 複数のシーンを選ぶこともできます(P.48)。

4

[ 決定 ] を押す

y 他のシーンも削除する場合は、手順 3 を

繰り返します。

5

[ C ] を押す

終了確認画面が表示されます。

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「日付／プレイリスト切替」 「プレイ

リスト」 [ 決定 ] を押す

プレイリスト切替画面が表示されます。

3

編集したいプレイリストを選び、[ 決定 ]

を押す

対象となるプレイリスト画面が表示されます。

4

移動したいシーンを選び、[ メニュー ]

を押す

y 複数のシーンを選ぶこともできます。 (P.48)

5

「シーン」 「編集」 「並べ替え」

[ 決定 ] を押す

6

移動したい場所を選んで、[ 決定 ] を押す

確認画面が表示されます。

7

「はい」 [ 決定 ] を押す

並べ替え後は、プレイリストの表示画面に

戻ります。

y 並べ替えをしない場合は、「いいえ」

を選びます。

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「日付／プレイリスト切替」 「プレ

イリスト」 [ 決定 ] を押す

「プレイリスト切替」 画面が表示されます。

3

編集したいプレイリストを選び、[ 決定 ]

を押す

対象となるプレイリスト画面が表示されま

す。

4

[ メニュー ] を押してから、｢プレイ

リスト｣ 「削除」 [ 決定 ] を押す

削除後は、ディスクナビゲーション画面に

戻ります。

y 削除しない場合は [ C ] で戻ります。

プレイリストを削除すると、プレイ

リスト番号は自動的に変更されます

（例えば、No. 2 のプレイリストを削

除すると、No. 3 のプレイリストが

No. 2 のプレイリストになります）。

ヒ

ン

ト

編

集

す

る

いらないシーンを削除してみましょう。

シーンを削除する

（編集～削除）

1

[ ディスクナビゲーション ] を押す

2

削除したいシーンを選び、[ メニュー ]

を押す

y 複数のシーンを選ぶこともできます。

(P.48)

3

y

カードの場合

「シーン」 「削除」 [ 決定 ] を押す

y

それ以外の場合

「シーン」 「編集」 「削除」

[ 決定 ] を押す

確認画面が表示されます。

4

「はい」 [ 決定 ] を押す

シーンが削除され、ディスクナビゲーショ

ン画面に戻ります。

HDDBD-RE RAM -RW(VR)カード

y ディスクナビゲーション画面で削

除したいシーンにカーソルを合わ

せてから、リモコンの [ 削除 ] で

「シーン削除」を実行できます。

y HDD ／ BD-RE ／ DVD-RAM ／

DVD-RW（VR モード）の場合、１

つのシーンの中の不要な部分を削

除するときは、不要な部分の前後で

シーンを分割してから (P.93)、不

要なシーンを削除します。

ヒ

ン

ト

y シーンの削除をしても削除部分の時

間や枚数が少ない場合は、残量表示

が増加しない場合があります。

y カードをご使用の場合、ロックされ

て い る シ ー ン は 削 除 で き ま せ ん

(P.96)。

y HDD ／ BD ／ DVD ／カードの中の

すべてのデータを削除してもよい場

合は、初期化してください。

ご注意

編

集

す

る

シーンを 2 つに分割できます。

シーンの不要な部分を削除するとき

は、分割してから不要なほうを削除し

ます。

短いシーンをたくさん撮ったときな

ど、一つにまとめると便利です。

結合するには、必ず連続している複数

の 動画 を 選択 して く ださ い。また、

HDD をお使いのときは表示分類が

「全て」の場合（P.81）のみ結合でき

ます。

静止画を結合することはできません。

動画を分割する

（編集～分割）

1

[ ディスクナビゲーション ] を押す

2

分割したいシーンを選び、[ メニュー ]

を押す

3

「シーン」 「編集」 「分割」 [ 決定 ]

を押す

選択したシーンが再生されます。

4

分割したい位置になったら、[ 選択 ] を

押す

確認画面が表示されます。

5

「はい」 [ 決定 ] を押す

2 分割され、ディスクナビゲーション選択

画面に戻ります。

y 分割しない場合は 「いいえ」 を選びます。

再生一時停止の画面に戻るので、 [

C

] で

終了します。

HDDBD-RE RAM -RW(VR)

y 分割位置を指定するときは、サーチ

や コ マ 送 り を 使 う と 便 利 で す

(P.53)。

y 分割前のシーンにフェード設定を

していた場合は、インの効果は前半

のシーンに、アウトの効果は後半の

シーンに引き継がれます (P.94)。

y 一度分割したシーンは、結合すると

元のシーンに戻ります。

ヒ

ン

ト

]

複数の動画を結合する

（編集～結合）

1

[ ディスクナビゲーション ] を押す

2

結合したいシーンを選び、[ メニュー ]

を押す

複数のシーンを選んでください (P.48)。

単数シーンは結合できません。

y 分割時のコマ送り、スロー再生は正

方向、逆方向ともに 0.5 秒ごとにな

ります。

y 分割位置がシーンの先頭・末尾の場

合、メッセージが表示され、指定で

きません。

y 記録時間が 0.5 秒以下の動画は分割

できません。

y HDD、BD／DVDの残量が無くなる

と、分割できなくなることがありま

す。この場合は、不要な映像を削除

してください。

y ダビング済みマーク「

」のついた

シーンを分割すると、分割後、両方

のシーンに「

」が表示されます。

ご注意

HDDBD-RE RAM -RW(VR)

編

集

す

る

シーンの最初と最後にフェードを設

定できます。

フェード設定は次の 3 種類です。

3

「シーン」 「編集」 「結合」 [ 決定 ]

を押す

確認画面が表示されます。

4

「はい」を選び、[ 決定 ] を押す

シーンを結合し、ディスクナビゲーション画

面に戻ります。

]

y フェード設定は、選択範囲の先頭の

シーンのインの効果と、最終のシー

ンのアウトの効果が引き継がれま

す。

ヒ

ン

ト

y 撮影した日が違うシーンの結合はで

きません。結合したい場合は、プレ

イ リ ス ト を 作 成 し て く だ さ い

(P.89)。

y HD 動画画質の異なるシーンの結合

はできません。

y ダビング済みマーク「

」のつい

たシーン同士を結合した場合は、結

合後のシーンに「

」が表示され

ます。

y ダビング済みマーク「

」のつい

たシーンとついていないシーンを結

合した場合は、結合後のシーンに

「

」は表示されません。

ご注意

シーンを効果的に演出する

（編集～フェード）

HDD BD-RE RAM -RW(VR) フェードアウト フェードイン フェードアウト フェードイン フェードアウト フェードイン • 白い画面からフェードイン • 白い画面へフェードアウト • 黒い画面から画面上下方向へフェードイン • 画面上下方向から黒い画面へフェードアウト • 白黒の画面からカラー画面へフェードイン • カラー画面から白黒画面へフェードアウト

ホワイト

ワイプ

モノトーン

編

集

す

る

最初に撮ったシーン、最後に撮った

シーンへカーソルを移動できる機能

です。

1

[ ディスクナビゲーション ] を押す

2

設定したいシーンを選び、[ メニュー ]

を押す

y 複数のシーンを選ぶこともできます。 (P.48)

3

「シーン」 「編集」 「フェード」を選

び、[ 決定 ] を押す

y「フェード設定」画面が表示されます。

4

「イン」と「アウト」の効果をそれぞれ

選ぶ 「登録」 [ 決定 ] を押す

y「イン」「アウト」「登録／中止」

は、[

f

／

e

] でカーソル位置が

移動します。

y「イン」と「アウト」の効果は、

[

d

／

c

] で選び、 [ 決定 ] で設定し

ます。

y 設定しない場合は「中止」を選びます。

y 決定した場合、メッセージ表示後にディ

スクナビゲーション画面に戻ります。

y 他のシーンにもフェード設定する場合、

手順 2 ∼ 5 を繰り返します。

5

「はい」 [ 決定 ] を押す

y フェードイン、フェードアウトが設定さ

れているシーンには、それぞれフェード

アイコン「

」「

」が表示され

ます。

ΟͻΑ·΢Ϋ ஠ΏȜϋ ͺ;Π ͼϋ ]

ジャンプ

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「シーン」 「ジャンプ」 「先頭」／

「末尾」を選び、[ 決定 ] を押す

ディスクナビゲーション画面で、先頭また

は末尾のシーンにカーソルが移動します。

y 本機でフェードの設定をした BD ／

DVD を直接 BD ／ DVD レコー

ダーや BD ／ DVD プレーヤーで再

生した場合や、パソコンに取り込む

場合、フェードの設定は反映されま

せん。

y BD-R ／ DVD-RW（VF モード）／

DVD-R にダビングする場合、

フェードの設定は反映されません

(P.94)。

ご注意

HDDBD-RE BD-R RAM -RW(VR)-RW(VF) Rカード

編

集

す

る

カードに録画してあるシーンを誤っ

て削除したり、編集したりしないよう

にシーンごとにロックすることがで

きます。

● ロ ッ ク 設定を 解除す る に は

「カードのシーンをロックする」の手

順 1 ∼ 3 を行い、「シーン」 「ロッ

ク」 「解除」を選び、[ 決定 ] を押し

ます。確認画面が表示されるので「は

い」を選ぶと、ロックアイコン「 」

が消え、ロックが解除されます。

]

シーンの録画日時や録画時間、あるい

は設定したフェード設定などの情報

を表示できます。

カードのシーンをロックする

1

動画／静止画選択スイッチを「

」

にして電源を入れる (P.44)

2

[ ディスクナビゲーション ] を押す

3

ロックしたいシーンを選び、[ メニュー ]

を押す

y 複数のシーンを選ぶこともできます。 (P.48)

4

「シーン」 「ロック」 「設定」を選

び、[ 決定 ] を押す

y 確認画面が表示されます。

5

「はい」 [ 決定 ] を押す

y ディスクナビゲーション画面に戻っても、

ロックが設定されているシーンにはロッ

クアイコン「

」が表示されています。

カード ΟͻΑ·΢Ϋ ஠ΏȜϋ υΛ·ͺͼ΋ϋ

シーンの情報を表示する

（情報表示）

1

[ ディスクナビゲーション ] を押す

2

情報を知りたいシーンを選び、

[ メニュー ] を押す

3

「シーン」 「情報表示」 [ 決定 ] を

押す

そのシーンの詳しい情報が表示されます。

y シ ー ン に ロ ッ ク を か け て い て も、

カードの初期化をすると削除されま

す。

ご注意

HDD BD-R BD-RE RAM -RW(VR)-RW(VF) Rカード ＊3

HDD ／ BD ／ DVD をお使い

のとき

＊1 ＊2

編

集

す

る

＊ 1

_{BD-R ／ DVD-RW（VF モード）／}

DVD-R をお使いのときは、 表示されま

せん。

＊ 2

_{HDD をお使いのとき、 サムネイルに}

「

」 が表示されたシーンで表示さ

れます (P.75)。

＊ 3

_{他の機器で録画した BD ／ DVD が}

入っているときには、表示されない

場合があります。

＊ 4

_{DCF 準拠でない場合、表示されませ}

ん。

y [c] ／ [d] を押すと、情報表示画面

を表示させたまま、他のシーンの情報も

続けて確認できます。

4

[ C ] で終了

ディスクナビゲーション画面が表示されま

す。

カードをお使いのとき

＊4

y DCF（Design rule for Camera

File system）とは、デジタルカメ

ラの統一画像ファイルフォーマッ

トです。DCF 対応のデジタル機器

では、相互に画像ファイルを利用す

ることができます。本機は DCF 準

拠です。

y 任意の 1 シーンのみ表示されてい

るときは、[c] を押すと次のシー

ンの情報が表示され、[d] を押す

と前のシーンの情報が表示されま

す。

y 複数のシーンを選ぶと、シーンの合

計録画時間（静止画の場合は合計枚

数）が表示されます。

＊ 1

_{他の機器で録画した BD ／ DVD を挿入し}

た場合には、｢ (―) : ｣という表示が出て時

間が表示されます。

HDD ／ BD ／ DVD をお使い

のとき

＊1

カードをお使いのとき

ヒ

ン

ト

編

集

す

る

あるメディアを初期化すると、そのメ

ディアに録画したシーンは、すべて削

除されます。

録画したシーンをすべて削除したい

ときはこの機能を使うと、シーンを選

んで削除するよりも早く、便利です。

HDD ／ BD ／ DVD ／カー

ドを初期化する（初期化）

1

初期化したいメディアを本機に入れる

(HDD の初期化以外の場合 )

2

[ ディスクナビゲーション ] を押し、

[ メニュー ] を押す

3

「HDD 設定」／「ディスク設定」／

「カード設定」 「初期化」 [ 決定 ] を

押す

初期化を確認する画面が表示されます。

HDDBD-RE RAM -RW(VR) -RW(VF)カード

y 初期化して消えたデータは取り戻せ

ません。よく確認して初期化してく

ださい。

ご注意

4

「はい」 [ 決定 ] を押す

y HDD／BD-RE／DVD-RAM／カードの

ときは、初期化が始まります。

y DVD-RW のときは、VF モードにするか

VR モードにするかの選択画面が表示さ

れます。P.34 をご覧ください。

※ DVD-RW(VR モード ) の初期化で、

VR モードを選択すると、ファイナ

ライズは解除されません。記録デー

タの無い、ファイナライズ済みの

DVD-RW (VR モード ) となり、録

画もできます。

VF モードを選ぶと、ファイ

ナライズは解除されます。

y 初期化しないときは、 ｢いいえ｣を選

んで、 [ 決定 ] を押します。

y 傷や汚れの多いBD／DVDは初期化

できない場合があります。このよう

な BD ／ DVD は使用できません。

y パソコンや他機で初期化した BD ／

DVD やカードでは、本機で認識で

きない場合や録画・再生できない場

合があります。

y 初期化途中で電源が切れると正しく

初期化できません。

正しく初期化できなかった BD ／

DVD は使えなくなります。

ご注意

編

集

す

る

誤った削除や初期化を防ぐために、プ

ロテクトがかけられます。

ただし、プロテクトを設定すると、解

除するまで録画もできなくなります。

動画の場合は、動画画質別 (P.179)

の録画可能時間を確認できます。（選

択 可 能 な 動 画 画 質 の み 表 示 さ れ ま

す。）

静止画の場合は、記録可能枚数を確認

できます。

]

HDD ／ BD ／ DVD をプロ

テクトする

1

プロテクトしたいメディアを本機に入

れる (HDD のプロテクト以外の場合 )

2

[ ディスクナビゲーション ] を押し、

[ メニュー ] を押す

3

「HDD 設定」／「ディスク設定」

「プロテクト」 [ 決定 ] を押す

プロテクトを確認する画面が表示されま

す。

4

「はい」 [ 決定 ] を押す

y プロテクトしないときは、｢いいえ｣を選

んで、[ 決定 ] を押します。

y プロテクトを解除するときは、同じ手順

を繰り返し、「プロテクト解除」を選

んでください。

HDDBD-RE RAM -RW(VR)

メディアにあとどのくらい録

画できるか確かめる

（残量表示）

1

確認したいメディアを本機に入れる

(HDD の確認以外の場合 )

2

[ ディスクナビゲーション ] を押し、

[ メニュー ] を押す

3

「HDD 設定」／「ディスク設定」／

「カード設定」 「残量表示」 [ 決定 ]

を押す

録画残量が表示されます。

4

確認が終わったら、[ ディスクナビゲー

ション ] を押すか、［ C ］を 2 回押す

録画一時停止に戻ります。

HDD BD-R BD-RE RAM -RW(VR)-RW(VF) Rカード

他

の

機

器

で

見

る

テレビにつないで見る

■ テ レ ビ と 接続す る

ご使用のテレビの、接続する映像入力端子の種類により、接続方法が異なりま

す。映像品質の良い順に接続方法を並べると、次のようになります。

HDMI 端子 → D 映像端子 → S 映像端子 → 映像端子

テ レ ビ の HDMI 端子に接続す る場合

HDMI 端子接続を使うと、デジタル映像と音声の両信号を、1 本のケーブルで、高

品質のままテレビに送ることができます。

HDDBD-RE BD-R RAM -RW(VR)-RW(VF) Rカード

[ カイケツガイド ] 使えます !（P.7）

y 接続する前に、必ずテレビの音量を下げてください。テレビのスピーカーから

「ピー」という音（ハウリング）が出ることがあります。

y 端子はまっすぐに差し込んでください。斜めに差し込むと、破損するおそれがあ

ります。

ご注意

ʼnŅŎŊ වႁ

ʼnŅŎŊ ΉȜήσȪঌ์຦ȫ

ʼnŅŎŊ ੄ႁ౤ঊ͒

ĩʼnŅŎŊġŐŖŕĪ

y 本機の HDMI 出力端子からは 1080i 信号が出力されます。1080i 信号に対応してい

ないテレビに接続すると、「映像を表示できません。接続端子を変えてください」と

表示されます。このときに本機が記録／再生中だと、記録／再生が停止します。この

場合、D 端子など他の方法で接続してください。（P.133「故障かな…と思ったら」

をご覧ください）

y HDMI 接続の場合、再生時以外は本機から音声が出力されません。

ご注意

他の機器で見る

他

の

機

器

で

見

る

テ レ ビ の D 映像端子に接続す る場合

テ レ ビ の S 映像端子か、 映像端子に接続す る場合

■ テ レ ビ に合わせ て本機の出力設定を す る

（D 映像端子に接続 し た と き のみ設定）

D 端子には、D4、D3、D2、D1 の 4 種類あります。本機の「コンポーネント出力

設定」を、接続したテレビの D 端子の種類に合わせます。

電源を入れ、液晶モニターを開いて [ メニュー ] を押します。

[f] ／ [e] を押して「出力機能設定」を選び、[c] を押します。

[f] ／ [e] を押して「コンポーネント出力設定」を選び、[c] を押します。

Ņ ד௨වႁ

إ୊වႁ

ֲ

ฒ

୤

łŗ ȟ Ŕ ΉȜήσ

Ȫັ௺ȫ

Ņ ౤ঊΉȜήσȪັ௺ȫ

ד௨౤ঊȂŔ ד௨౤

ঊ͉୪௽̵̱ͭ͘ȃ

ɦΞτΫ͈Ņ ౤ঊ͈ਅ႒ͅ؊ུ̲̹

ܥ͈୭೰̦ຈါ̳́ ĩ ئܱ४ચ Īȃ

ऒ

łŗ੄ႁ౤ঊ͒

ĩłİŗġŐŖŕĪ

΋ϋεȜΥϋΠ

ΫΟ΂੄ႁ౤ঊ͒

ĩńŐŎőŐŏņŏŕĪ

※HDMI 出力端子には何も接続しないでください。

Ŕ ד௨වႁ

ד௨වႁ

إ୊වႁ

ֲ

ฒ

ؕ

୤

łŗ ȟ Ŕ ΉȜήσ

Ȫັ௺ȫ

ऒ

̹͉͘

łŗ੄ႁ౤ঊ͒

ĩłİŗġŐŖŕĪ

※HDMI 出力端子とコンポーネントビデオ出力端子には何も接続しないでください。

他

の

機

器

で

見

る

[f] ／ [e] を押して、「D3(1080i)」( テレビが D3、D4 以上のと

き ) または「D1(480i)」( テレビが D1、D2 のとき ) を選び、[ 決定 ]

を押して決定します。

■ テ レ ビ で見る

テレビの電源を入れ、テレビの入力を、本機に接続した入力端子に切り替

えます。

テレビの入力の切り替えかたは、テレビの取扱説明書をご覧ください。

本機の電源を入れます。

本機の液晶モニター ( ビューファインダー ) と同じ映像がテレビに表示され、

再生や撮影、編集を、テレビの大画面を見ながら楽しめます。

HDMI 出力端子と他の映像端子を同時に接続した場合、HDMI 出力端子から

のみ映像が出力されます。

コンポーネントビデオ出力端子と AV 出力端子を同時に接続した場合、コン

ポーネントビデオ出力端子からのみ映像が出力されます。

ワイドテレビ以外のテレビ（画面比率 4：3）と本機をつないで

ご覧になるときは、映像が右記のように縦長に表示されます。

ご注意

y 音量はテレビで調整してください。

y テレビを見ながら操作するときはリモコンを使うと便利です。ただし、当社製の映

像機器をお使いの場合は、本機のリモコンで動作することがあるので、その場合は

リモコンコードを変更してください。

ヒ

ン

ト

y ワイドテレビ(画面比率16:9)をお使いで、テレビの設定がワイドモードに設定さ

れているとき、ディスクナビゲーション画面を表示すると表示が画面に収まらな

い場合があります。テレビのワイドモードの設定を変更してください。( 設定方

法はテレビの取扱説明書をご覧ください。)

y 本機のメニュー画面やディスクナビゲーション画面を、テレビ画面に表示させたま

まにしないでください。テレビ画面に焼き付けなどの損傷を与える場合があります。

ご注意

他

の

機

器

で

見

る

レコーダーやプレーヤーで見る

フ ァ イ ナ ラ イ ズ

ファイナライズとは、 BD ／ DVD レコーダー、BD ／ DVD プレーヤー

／パソコンなどで再生できるように処理することです。

本機で記録／ダビングした BD-R ／ RW（VF モード）／

DVD-R は、本機でファイナライズすると、8cm ディスクの再生に対応した

機器（BD／DVDレコーダーやBD／DVDプレーヤー）で再生できます。

ファイナライズは一度だけ行えば、他の機器（BD ／ DVD レコーダー

や BD ／ DVD プレーヤー）で繰り返し再生できます。

ファイナライズする前と後では、できることとできないことが以下のよ

うに変わります。

BD-R ／ DVD-RW(VF モード ) ／ DVD-R を BD ／ DVD

レコーダー、BD ／ DVD プレーヤーなどで再生する前に

フ ァ イ ナ ラ イ ズ す る前

で き る

こ と

z 録画や編集など本書に記載されている操作ができま

_す。

で き な い

こ と

z 互換性のない他の機器（BD／DVDレコーダーやBD

／ DVD プレーヤー）での再生ができません。

フ ァ イ ナ ラ イ ズ し た後

で き る

こ と

z 他の機器（BD／DVDレコーダーやBD／DVDプレー

ヤー）で再生できます。

z 映像をパソコンに取り込めます。

z ファイナライズを解除した DVD-RW(VF モード ) は、

もう一度録画できます。

で き な い

こ と

z 追加の録画や編集はできません。

他の機器で見る

他

の

機

器

で

見

る

本機で録画／ダビングした BD-RE ／ DVD-RAM ／ DVD-RW(VR モー

ド ) は、8cm BD-RE ／ DVD-RAM ／ DVD-RW(VR モード ) の再生

に対応した機器（BD ／ DVD レコーダーや BD ／ DVD プレーヤー）

で再生できます。

ファイナライズは必要ありません。

BD-RE、DVD-RAM、DVD-RW(VR モード ) を

BD ／ DVD レコーダーなどで再生する場合は

z ファイナライズしなくてもDVD-RW(VRモード)に対応したDVDレ

コーダー／ DVD プレーヤーで再生できます。

z DVD-RW(VR モード ) の映像をパソコンに取り込む場合、本機での

ファイナライズが必要です。ディスクナビゲーションからファイナ

ライズしてください。

z ファイナライズしてもそのまま録画できます。

z 一度ファイナライズすると、ファイナライズを解除できません。

初期化してもファイナライズは解除されません。

DVD-RW(VR モード ) のファイナライズについて

他

の

機

器

で

見

る

フ ァ イ ナ ラ イ ズ に つ い ての

ご注意

z 本機で記録／ダビングしたファイ

ナライズしていない BD-R ／

RW（VF モード）／

DVD-R は、BD ／ DVD レコーダーや

パソコンなどの記録できる機器に

入れないでください。記録データ

が壊れることがあります。

z 本機で記録したディスクは、それ

ぞれのディスクおよび記録モード

に 対応 した レコー ダー ／プ レー

ヤーなどでの再生に対応しており

ますが、すべての再生を保証する

ものではありません。再生できな

い場合は、本機で再生してくださ

い。

z BD ／ DVD レコーダーや BD ／

DVD プレーヤーで再生した場合、

シーンの間で一瞬止まることがあ

ります。

z 本機で記録／ダビングしたファイ

ナライズしていないBD-R／DVD-RW(VF モード ) ／ DVD-R に、本

機以外の BD ／ DVD カメラで記録

やファイナライズをすると、記録

データが壊れることがあります。

z パソコンなどで編集してファイナ

ライズしたり、BD ／ DVD レコー

ダーでファイナライズした BD-RE

／ BD-R ／ DVD-RW ／ DVD-R

は、ご使用になる編集ソフトや BD

／ DVD の記録状態によって、本機

で再生できない場合があります。

z 本機以外の日立製ビデオカメラで

記録した DVD-RW（VF モード）

／ DVD-R を本機に入れると、自動

的にディスクナビゲーション画面

が 表 示 さ れ ま す。本 機 で 録 画 や

ファイナライズをすることはでき

ません。

z 他社製のレコーダーなどで記録し

たファイナライズされていない

BD-R ／ DVD-RW ／ DVD-R を

本機に入れないでください。BD

／ DVD が使えなくなる場合があ

ります。

他の機器やパソコンで再生をすると

きにはファイナライズをしてくださ

い。BD-R ／ DVD-RW（VF モード）

／ DVD-R を使用する場合、ファイナ

ライズするとそれ以上録画できなく

なります。ただし、DVD-RW（VF モー

ド）はファイナライズの解除 (P.107)

をすると、また録画できます。

BD-RE ／ DVD-RAM はファイナライ

ズは必要ありません。

ファイナライズする

1

本機に AC アダプター／チャー

ジャーを接続する (P.36)

バッテリーパックでは、ファイナライズで

きません。

2

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

3

「ディスク 設定」 「ファイナライズ」

[ 決定 ]

ファイナライズの確認画面が表示されま

す。

-RW(VR)-RW(VF) R BD-R

他

の

機

器

で

見

る

● フ ァ イ ナ ラ イ ズボタ ン で

フ ァ イ ナ ラ イ ズす る

録画一時停止状態、もしくはディスク

ナビゲーション画面表示中に [ ファイ

ナライズ ] を押すと、ファイナライズ

の確認画面が表示されます。

「はい」を選び決定すると、ファイナ

ライズが始まります。

4

「はい」 [ 決定 ]

ファイナライズ中のメッセージが表示され、

ディスクがファイナライズされます。

終了するとディスクナビゲーション画面が

表示されます。

y ファイナライズされた BD ／DVDのディ

スクナビゲーション画面には「

」と

表示されます。

*1

*2

*1 録画時間により異なります。

*2 BD-R、DVD-R をお使いの

ときに表示されます。

2007/10/ 1 2007/10/ 1 AM10:10:10 2007/10/ 7 AM10:29:17 2007/10/ 1 AM10:20:10 2007/10/ 7 AM10:40:18 2007/10/ 1 AM10:30:10 2007/10/ 7 AM10:50:20 2007/10/ 1 AM10:40:10 2007/10/ 7 AM10:55:25 ୶൮ ஜ͒ȁ ষ͒ ྎ๶

ファイナライズ済みの BD ／ DVD

DVD プレーヤーで見たときの

DVD ビデオメニュー画面

（DVD-RW(VF モード ) ／

DVD-R）

y すでにファイナライズされた BD ／

DVD が入っている場合は、

「ファイ

ナライズ」のメニューは表示されま

せん。

y ファイナライズにかかる時間は目安

です。

y DVD-R の場合、録画時間が短いと、

ファイナライズに時間がかかりま

す。

y 一度ファイナライズした DVD-RW

は、二度目以降のファイナライズが

早く終わることがあります。

ご注意

他

の

機

器

で

見

る

本機でファイナライズした DVD-RW

（VF モード）のファイナライズを解除

すると、もう一度記録できるようにな

ります。

BD-RE ／ RAM ／

DVD-RW （VR モー ド ） の場合

BD-R ／ DVD-RW （VF モー ド ）

／ DVD-R の場合

ファイナライズを解除する

1

[ ディスクナビゲーション ] を押し

てから、[ メニュー ] を押す

2

「ディスク設定」 「ファイナライズ解

除」 [ 決定 ] を押す

ファイナライズ解除の確認画面が表示され

ます。

3

「はい」 [ 決定 ]

ファイナライズ解除中のメッセージが表示

され、ファイナライズが解除されます。

-RW(VF)

DVD-RW（VR モード）は、ファイ

ナライズ後、ファイナライズ解除を

しないでそのまま記録できます。

ヒ

ン

ト

BD ／ DVD レコーダーや

BD ／ DVD プレーヤーで

再生する

1

BD ／ DVD レコーダーや BD ／

DVD プレーヤーに入れて再生する

y BD ／ DVD レコーダーや BD ／ DVD プ

レーヤーの取扱説明書をご覧ください。

1

BD-R ／ DVD-RW（VF モード）／

DVD-R をファイナライズする

y BD ／ DVD レコーダーや BD ／ DVD プ

レーヤーで見るには「ファイナライズ」

が必要です。

y ファイナライズした BD ／ DVD には、記

録することができません。

y 本機で記録した BD ／ DVD は、本機で

ファイナライズしてください (P.105)。

2

BD ／ DVD レコーダーや BD ／ DVD

プレーヤーに入れて再生する

y BD ／ DVD レコーダーや BD ／ DVD プ

レーヤーの取扱説明書をご覧ください。

y 他の機器で再生するときは、本機の

ディスクナビゲーション表示とは異

なります。

y 本機で記録した BD ／ DVD は、

8cmBD ／ DVD に対応していない

機器には入れないでください。

BD ／ DVD が取り出せなくなる場

合があります。

ご注意

パ

ソ

コ

ン

と

接

続

す

る

同梱の ソ フ ト ウ ェ ア に つ い て

本機に同梱の USB ケーブルとソフト

ウェア CD-ROM をお使いになると、

本機で撮影した動画や静止画をパソ

コンでご利用いただけます。

同梱の CD-ROM には Windows 用の

ソフトウェアが含まれています。

ImageMixer 3 HD Edition

for BD カ ム

本機で撮影した映像をパソコンに取

り込み、映像の再生や映像ライブラ

リーの作成ができます。

また、パソコンに取り込んだ映像の再

生やパソコンに取り込んだ映像をハ

イビジョン画質のまま記録できる BD

や、他 の 機 器 で 再 生 で き

る、DVD-

Video(DVD-RW/DVD-R)、DVD-VR(DVD-RAM/DVD-RW) が作成で

きます。

同梱のソフトウェアは日本語、英語、

ドイツ語、フランス語、スペイン語、

イタリア語、中国語（簡体字）に対応

しています。

本書では、Windows XP 使用時の画

面で説明しています。

y 本機で撮影した BD-R/DVD-RW/

DVD-R をパソコンでご使用の場合、

本機でのファイナライズが必要で

す。

y 本 機 に 同 梱 の ソ フ ト ウ ェ ア は

AACS 、CPRM や CSS などの著

作権保護されたディスクを使用でき

ません。

y 本機に同梱のソフトウェアで作成し

たディスクは、それぞれのディスク

に対応した機器で再生できますが、

すべての機器での再生を保証するも

のではありません。再生機器やディ

スクの状態により、再生できない場

合があります。

y 本機に同梱のソフトウェアでは、本

機の HDD への書き込みはできませ

ん。

ご注意

ソフトウェア CD-ROM を開封する前

に、P.185 の「使用許諾契約書」を

お読みください。

パソコンと接続する

パ

ソ

コ

ン

と

接

続

す

る

使用で き る パ ソ コ ン の条件

OS

Windows

®

_{XP HomeEdition SP2/Windows}

®

_XP

Professional SP2/Windows Vista

®

※64bit 版は除きます。

※本ソフトウェアのご利用には管理者権限 (Administrator) でロ

グインしている必要があります。

コンピュータ

上記 OS がプリインストールされた IBM

®

PC/AT

®

互換機

CPU

Intel

®

_Pentium

®

_{D 2.8GHz 以上}

Intel

®

_{Core 2 Duo 1.66GHz 以上}

( Intel

®

Core 2 Duo 2.66GHz 以上を推奨 )

※CPU などをオーバークロックなどでご使用の場合は動作保証外

になります。

メモリ

y 512MB 以上 (1GB 以上を推奨 )

HDD

y 300MB 以上の空き容量 ( アプリケーションのインストールに必

要 )

y DVD 作成時には、作成するディスクの約３倍以上の空き領域が

必要です。

y BD作成時には、作成するディスクの約2倍以上の空き容量が必要

です。

USB

本製品のために、USB1.1 または 2.0 の空きポートが必要です。

（USB ハブ経由では動作しない場合があります。）

その他

y 1024x768 ピクセル、16bit(High color) 以上で表示可能な

ディスプレイ

y DirectX

®

9.0c 以降に対応したビデオデバイス

(PCI Express x16 に対応したビデオデバイスを推奨 )

y Direct Sound 対応のサウンドカード

y 同梱のソフトウェアは、MacOS には対応していません。

y 推奨環境を満たしているパソコンの場合でも、ハイビジョン画質の映像がなめら

かに再生されない場合があります。また、ハイビジョン画質の映像編集は、長時

間かかることがあります。

y 使用できるパソコンの条件を満たしていても、お使いの他のソフトウェアや機器

との組合わせにより、動作に不具合が生じたり、使用制限が生じたりすることが

あります。

y 自作パソコンで使用した場合は動作保証しません。

ご注意

パ

ソ

コ

ン

と

接

続

す

る

■ ソ フ ト ウ ェ ア の イ ン ス ト ー

ル

パソコンの OS によってインストール

の内容や手順が異なります。

1

パソコンの電源を入れる

コンピュータの管理者権限でログオンして

ください。

パソコンを使用している場合には、使用し

ているソフトウェアをすべて終了してくださ

い。

2

同梱の ROM をパソコンの

CD-ROM ドライブに入れる

ソフトウェアのインストーラーが自動的に起

動し、「設定言語の選択」画面が自動的

に表示されます。

「設定言語の選択」画面が表示されない場

合は、Windows のマイコンピュータまた

はエクスプローラで CD-ROM が入っている

ドライブを開き、「

」をダブルク

リックしてください（ご使用の PC によっ

ては、「exe」の拡張子が表示されない場

合があります）。

3

インストールで使用する言語を選択す

る

ご使用になる言語を選択し、「次へ」を

クリックしてください。

クリック

4

「ImageMixer 3 HD Edition」のイ

ンストール画面が表示されるので、

「次へ」をクリックする。

5

使用許諾契約を確認する

使用許諾契約をよくお読みいただき、同意

いただく場合は「使用許諾契約の全条項に

同意します」を選択し、「次へ」をク

リックしてください。

6

インストール先を選択する

インストール先に変更がなければ、「次

へ」をクリックしてください。

インストール先に変更がある場合には、

「変更」をクリックし、インストール先を

指定してから「次へ」をクリックしてくだ

さい。

クリック クリック クリック

パ

ソ

コ

ン

と

接

続

す

る

Roxio 社製 Easy CD Creator 5 をお

使いのお客様へ

本機に同梱されている ImageMixer

3 HD Edition for BD カム をインス

トールすると、Easy CD Creater

 5 が正常に動作しなくなる場合があ

るため、「インストール」をクリック

し た 後 警 告 画 面 が 表 示 さ れ ま す。

Easy CD Creater 5 をお使いに

なっている場合は、「はい」をクリッ

クして ImageMixer 3 HD Edition

for BD カムのインストールを中止し

てください。ImageMixer 3 HD

Edition for BD カムをお使いにな

る場合は、Easy CD Creater 5

を ア ン イ ン ス ト ー ル し て か ら、

ImageMixer 3 HD Edition for BD

カムをインストールしてください。

7

ビデオ方式を選択する

ビデオ方式の設定画面が表示されるので、

「NTSC」を選択してください。

8

インストールを実行する

インストールの準備が完了しましたので、

「インストール」をクリックしてインス

トールを実行してください。

重要

クリック クリック

9

インストールが終了した後にメッセー

ジが表示されるので、「完了」をク

リックしてパソコンを再起動する

以上でソフトウェアのインストールは完了で

す。

クリック

ソフトウェアのインストール完了後、

お使いのパソコンによっては、

DirectX

®

_{のインストールが始まるこ}

とがあります。その場合は、画面表示

にしたがって、インストールしてくだ

さい。

ご注意

パ

ソ

コ

ン

と

接

続

す

る

■ 映像を パ ソ コ ン で取 り 込む前の準備

本機で撮影した BD-R ／ DVD-RW ／ DVD-R をパソコンに取り込む前に、ファ

イナライズを行ってください (P.105)。

（HDD ／ BD-RE ／ DVD-RAM ／ SD

メモリーカードはファイナライズの必要はありません。）

■ 本機 と パ ソ コ ン のつ なぎ か た

本機の電源を入れる

本機とパソコンをつなぐ場合には、AC アダプター / チャージャーで本機を

お使いください。

パソコンに接続するメディア（「HDD (DZ-BD7H)」「BD ／ DVD」「SD

カード」）を選ぶ

パソコンとの接続前に本機で選択しているメディアが、パソコンとの接続時

にアクセスできます。

本機の動画 / 静止画選択スイッチや電源スイッチのメディア切替 (DZ-BD7H)

を使って、パソコンでアクセスしたいメディアに切り替えてください。

USB ケーブルでパソコンと本機を接続する

付属の USB ケーブルを使って、本機とパソコンを以下のように接続します。

本機とパソコンを USB ケーブルで接続すると、本機の液晶モニターが消え、

パソコン接続が開始されます。

本機はパソコンから自動的に認識されます。なお、認識後にパソコンの再起

動を要求されることがありますが、その場合は指示にしたがい、再起動して

ください。

ŖŔŃ౤ঊ͒ ΩΕ΋ϋ͈ ŖŔŃ୪௽౤ঊ͒ ŖŔŃΉȜήσȪັ௺຦ȫ

パ

ソ

コ

ン

と

接

続

す

る

本機のパ ソ コ ン での表示に つ

い て

本機の電源スイッチを「HDD」、また

は「BD/DVD」でパソコンに接続し

た場合、ディスクドライブとして認識

されます。

本機の動画 / 静止画選択スイッチを

「

」に合わせてパソコンと接続した

場合、リムーバブルディスクとして認

識されます。

■ パ ソ コ ン接続中の メ デ ィ ア

の取 り 出 し か た

本機に入っている BD/DVD やカード

はパソコンの操作で取り出すことが

でき、本機の電源を切ったり接続を外

したりせずに、BD/DVD や SD メモ

リーカードを入れ替えられます。

BD/DVD を取 り 出す場合

Windows のエクスプローラまたはマ

イコンピュータで、本機のドライブア

イコンを選ぶ

→ マウスの右ボタンをクリックする

→ [ 取り出し ] を選ぶ

→ 本機のディスク挿入部のふたが開

きます。

別の BD/DVD を入れてふたを閉じる

と、BD/DVD の認識をします。

SD メ モ リ ーカー ド を取 り 出

す場合

SD メモリーカードがパソコンのソフ

トウェアからアクセスされていない

ことを確認して、SD メモリーカード

を本機より取り出します。

y パソコンと接続する場合はカメラの

電源を入れてください。

y HDD、BD/DVD、SD メモリーカー

ドへの同時アクセスはできません。

y パソコン接続中のメディアの切り替

えはできません。USB ケーブルを

パ ソ コ ン か ら 取 り 外 し て か ら

(P.114)、メディアを切り替えてく

ださい。

y パソコン接続中は本機の操作ボタン

はすべて使えません。

y HDD、BD／DVDにアクセスしてい

るときは、アクセス／ PC 接続ラン

プが赤色に点滅します。

y SD メモリーカードにアクセスして

いるとき、カードアクセスランプは

点滅しません。

y パソコンと接続するときの注意事項

は P.122 をご参照ください。

y 本機は Macintosh に接続できませ

ん。

ご注意

アイコンの形状などのドライブ名は

お使いのソフトウェア環境により異

なります。

ヒ

ン

ト

HDD や BD/DVD に記録されている

ファイルは、エクスプローラで直接取

り扱わないでください。お客様の貴重

な映像が失われ、メディアが壊れて使

用できなくなる可能性があります。同

梱のソフトウェアをお使いください。

ご注意

パ

ソ

コ

ン

と

接

続

す

る

■ パ ソ コ ン内蔵の ド ラ イ ブで

デ ィ ス ク を使用す る

使用するディスクに対応したドライ

ブの付いたパソコンをお持ちの場合

は、そのままディスクを使用できま

す。

それぞれのディスクに対応したドラ

イブをご使用ください。

■ PC 接続の終了 （USB ケー

ブルの取 り 外 し ） ・ 電源ス

イ ッ チ を切 り 替え る前に

※「ハードウェアの取り外し」がエラー

になってしまう場合は、Windows を

一旦終了してから取り外してくださ

い。

y 本機で撮影した BD-R ／ DVD-RW

／ DVD-R をパソコンで利用する場

合は、ディスクを本機でファイナラ

イズしてください（P.105）。

y パソコンを使用して映像を新しい

BD/DVD-RW/DVD-R に書き込む

場合は、本機でディスクを初期化し

ないでください。

y 縦置きやスロットインタイプのパソ

コン用ドライブの中には 8cm ディ

スクが使用できないものがありま

す。

y 8cm CD を 12cm の直径に変換す

るアダプタ（8cm CD 用）は 8cm

BD と 8cm DVD には使用できませ

ん。本機をパソコンに接続して使用

するか、8cm ディスク対応のドラ

イブをご使用ください。

y ImageMixer 3 HD Edition for BD

カムは、1997 年以降に製造、販売

されたドライブに対応しております

が、全てのドライブの動作を保証す

るものではありません。

ご注意

1

USB ケーブルをパソコンからはず

す

アプリケーションを終了し、Windows 画

面の右下のタスクトレイから「ハードウェ

アの取り外し」アイコンをクリックしてく

ださい。

2

「USB 大容量記憶装置デバイス」を

選択する

ドライブ名（F: など）はお使いのパソコ

ンにより異なります。

3

「ハードウェアの取り外し」のメッ

セージが表示される

USB ケーブルをはずしてください。

クリック
