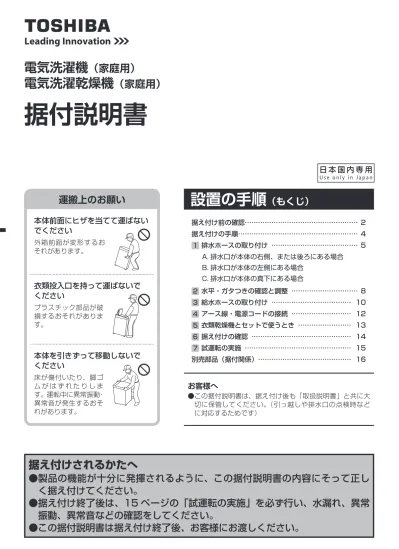

電気洗濯機
（家庭用）
電気洗濯乾燥機
（家庭用）
据付説明書
設置の手順
（もくじ）
据え付け前の確認……… 2 据え付けの手順……… 4 1 排水ホースの取り付け ……… 5 A. 排水口が本体の右側、または後ろにある場合 B. 排水口が本体の左側にある場合 C. 排水口が本体の真下にある場合 2 水平・ガタつきの確認と調整 ……… 8 3 給水ホースの取り付け ……… 10 4 アース線・電源コードの接続 ……… 12 5 衣類乾燥機とセットで使うとき ……… 13 6 据え付けの確認 ……… 14 7 試運転の実施 ……… 15 別売部品（据付関係） ……… 16お客様へ
●この据付説明書は、据え付け後も「取扱説明書」と共に大 切に保管してください。（引っ越しや排水口の点検時など に対応するためです）運搬上のお願い
本体前面にヒザを当てて運ばない
でください
外箱前面が変形するお それがあります。衣類投入口を持って運ばないで
ください
プラスチック部品が破 損するおそれがありま す。本体を引きずって移動しないで
ください
床が傷付いたり、脚ゴ ム が は ず れ た り し ま す。運転中に異常振動・ 異常音が発生するおそ れがあります。日 本 国 内 専 用
U s e o n l y i n J a p a n据え付けされるかたへ
● 製品の機能が十分に発揮されるように、この据付説明書の内容にそって正し
く据え付けてください。
● 据え付け終了後は、15 ページの「試運転の実施」を必ず行い、水漏れ、異常
振動、異常音などの確認をしてください。
●この据付説明書は据え付け終了後、お客様にお渡しください。
据え付け前の確認
排水口周りの確認
洗濯乾燥機・洗濯機を据え付ける前に以下の内容をご確認のうえ、それぞれの準備と対応をしてください。
付属品以外の別売部品が必要なときは、お買い上げの販売店にご相談ください。
据え付け場所の確認
据え付けに必要な寸法の確認
水場での 使用禁止水のかかりやすい場所や、湿気が
多い場所に置かない
（漏電による火災・感電の原因） ・ベランダ、庭など（風雨にさらされる） ・浴室（湿気が多い） 指 示確実に排水できる場所に置く
（排水不良による漏電で、火災・感電の 原因）●しっかりした水平な床の上に
据え付けてください。
●次のような場所には据え付けないでくだ
さい。
・冬季に凍結するおそれがある場所 ・直射日光が当たる場所 プラスチック部分の色や形が変わることがあ ります。 ・発熱器具のそばや有機溶剤（ベンジン、シン ナーなど）を扱う場所 ・ベランダ、強度の弱い床の上、タイルなどの すべりやすい場所 振動や騒音が大きくなったり、途中で止まっ たりする原因になります。 ・ブロック、角材、レンガの上など 振動や騒音が大きくなり、危険です。 ・傾いた床の上 ・デコボコな床の上●本体は、前方と上方を 50㎝以上開放し
て、背面や左右の壁からは下表の値以上
に離してください。
壁面とのすき間が狭いと、壁との接触による異 常音の原因になります。●排水ホースを通す側の側面は、10㎝以上
離してください。
異常な振動や音の原因になります。 左右壁との距離 5㎝以上排水ホース側は 10㎝以上 後側の壁との距離 2㎝以上 水栓の蛇口下端と 本体上面との距離 5㎝以上 前方・上方の 開放距離 50㎝以上洗濯乾燥機を据え付けるとき
●窓や換気扇のない場所は避けてください。
乾燥時、壁や床が結露するおそれがあります。●洗濯乾燥機の据え付け時の周辺寸法
建築の可燃物などからの離隔距離は、右表の値 以上の距離を保ってください。 ［消防法基準適合組込形］ 場所 離隔距離（㎝） 左方 5※ 右方 5※ 後方 2 下方 0 上方 50 お買い上げの洗濯乾燥機は ［消防法設置基準］に基づく試 験基準に適合しています。 ※排水ホース側は10㎝以上 （前面） （側面） 5㎝以上 2㎝以上 50㎝以上 5㎝以上水栓の形状の確認
コンセント･アース端子の有無の確認
指 示交流 100V・定格 15A 以上の
コンセントを単独で使う
（火災・感電・けがの原因）●電源コード（長さ 1.9m）の届く範囲にコ
ンセントがないときは、電気工事店にご
相談ください。
●アース端子がないときは、
アース工事を必ず販売店に
依頼してください。
アース 端子●水栓は横水栓が適しています。
横水栓 角口水栓 自在水栓 16㎜以上必要です 万能ホーム水栓 ワンタッチ給水栓 ・角口水栓（16㎜以下の場合）、自在水栓、万能ホー ム水栓、ワンタッチ給水栓に取り付けるときは、 別売の「給水栓ジョイント（CB-J6）」をお使い ください。 ・緊急止水弁付洗濯機用水栓には、一部当社の継手 と合わないものがありますので確認してください。●防水パンの大きさを確認してください。
内 側 が 幅 620 ㎜ 以 上、 奥行き 510㎜以上必要 です。 BL 規格防水パン 四隅の上がった台付き防水パン（外寸 640mm × 640mm）に乗せられます。 壁との距離など据え付け に必要な寸法を確認して ください。 P.2 《防水パンがなく木床などに直接据え付けるとき》 夏季などの湿度が高いときに冷水を使って洗濯する ときや、冬季など室温の低いときは、洗濯乾燥機・洗 濯機の内側が結露し床面がぬれることがあります。 別売の「洗濯機トレー （TZ-10）」のご使用を おすすめします。 洗濯機トレー（TZ-10）●排水口の位置を確認してください。
Ａ Ａ C （前面） （本体） B 排水口の位置 作業内容 A 本体の右側、または後ろ 排水ホースをそのまま排水口に接続します。 P.5 B 本体の左側 排水ホースを左出しに付け換えた 後、排水口に接続します。 P.5 P.6 C 本体の真下※ 別売の「真下排水パイプ」を使っ て排水口に接続します。 P.7※排水口エルボ（接続用 L 字継手）の
有無と位置を確認してください。
排水口エルボが本体の真下にある場合は、 別売の「高さ調整板」が必要になる場合があります。P.7 幅620㎜以上 高さ80㎜以下 奥行き510㎜以上 640 ㎜ 640 ㎜ 540 ㎜ 10 ㎜ 540 ㎜A 排水口が本体の右側、または後ろにある場合
1 排水ホースの取り付け
据え付けの手順
check排水ホースを排水口に取り付ける前に、排水口を掃除してください。
（前面） Ａ C Ａ B （本体）据え付けは、以下の順序で行ってください。
排水ホースを洗濯機右側下部から引き出してください。排水口への取り付け
排水口にエルボ（接続用 L 字継手）が
付いている場合
エルボに排水ホースを差し込む
ホースバンド 排水ホース エルボ ●必ずホースバンドで固定してください。 ●エルボと排水ホースの接続がゆるい場合は、エル ボを交換してください。（お買い上げの販売店にご 相談ください）排水口にエルボが付いていない場合
排水ホースのフックをずらし、排水ホースの
先端を排水口に差し込む
●スリーブをはずさないでください。 スリーブ 排水ホース フック ●ホースの先にすき間を設けてください。 すき間 3㎝以上 スリーブ ※排水ホースの先端を排水 口に差し込みます。 ●防水パンに取り付けるときは、ゴムパイプの先にす き間を設けてください。排水ホースの処理
●排水ホースが途中でよじ れたり、高くなったりし ないようにしてください。 ●敷居などで、排水ホースが 高くなると、排水できない ことがあります。段差は 15㎝以下にしてください。 ●ホースが長いときは、ホースを段部で切断し、ホー ス先端のスリーブを切り口に差し換えてください。 段部 スリーブ ここで切る お願い ●ホースがこすれないよう注意してください。また、 ホースを本体の下に入れないでください。ホースに 穴があくおそれがあります。排水ホースを延長するときは
●別売の「排水延長ホース（部品コード 42040679）」 をお使いください。平らな場所で最長 3m まで延長 できます。 ●ホースは水が流れやすい平らな場所に置いてくださ い。 平らな場所で 3m以下排水口の糸くずが気になるときは
●別売の「糸くずフィルター ボックス（THB-100）」 をお使いください。排水 口の詰まりを防ぎます。 すき間 ゴムパイプ 15㎝以下1 排水ホースの取り付け
check排水口を
掃除する
排水ホースを排水口の位置に合わせて取り付ける
A 排水口が本体の右側、または後ろにある場合
P.5B 排水口が本体の左側にある場合
P.6 ・排水ホースの出し位置を、左側に付け換える。C 排水口が本体の真下にある場合
P.7 ・別売の「高さ調整板」や「真下排水パイプ」が必要となります。2 水平・ガタつき確認と調整
ガタつきを調節脚で調整する
P.8水準器を見て水平を確認・調整する
P.8 ・脚キャップが必要になる場合があります。ガタつきを確認する
P.93 給水ホースの取り付け
給水ホースを本体給水口へ取り付ける
P.10ホース継手を水栓へ取り付ける
P.10給水ホースをホース継手へつなぐ
P.114 アース線・電源コードの接続
P.12
5 衣類乾燥機とセットで使うとき
P.13 ・ドライヤースタンド、衣類乾燥機の調整が必要です。6 据え付けの確認
確認項目にそってチェックする
P.147 試運転の実施
「据付試運転モード」で運転し、チェックする
P.15排水口への取り付け
排水口にエルボ（接続用 L 字継手）が付いている場合
別売の「高さ調整板（TW-AS3）」を使って高さを調
整してから、エルボに排水ホースを差し込む
●必ずホースバンドで固定してください。 ※エルボの上面と本体の底面の間に 10㎜以上のすき間がな い場合は、エルボを取りはずし、別売の「真下排水パイプ」 を使ってください。 （本体側面） 10 ㎜以上 エルボ 高さ調整板排水口にエルボ（接続用 L 字継手）が付いていない場合
別売の「真下排水パイプ」を使って、排水口に取り付
ける
●真下排水パイプは、設置場所に合わせた寸法のものを取り 付けてください。（長さが254㎜と438㎜のものがあります） ●排水口が床面より上に出ている場合は、床面と同じ高さに なるまで排水口を切断してください。 排水口 排水口 お願い ●右図のように排水ホースを直接排水口へ入れないでください。穴が開いて、 水漏れや異常音の原因になります。真下排水パイプの取り付け
1
真下排水パイプを排水口の深さに合わせて、調整する
●真下排水パイプが排水口の底に当たるときや、底との間に すき間がない場合は、真下排水パイプ先端を切り、調整し てください。 排水口 真下排水パイプ すき間がないこと 切断2
真下排水パイプと排水ホースを接続する
●排水ホースが長すぎる場合は、ホースの段部で切断し、た るまないように調節してください。（重ねたり、折り曲げ たりしないでください） P.5 ●真下排水パイプの外周と排水ホースの内周に、接着剤（真 下排水パイプに付属）を均等に塗り、差し込んだ後ホース バンドで固定してください。 排水ホース ホースバンド 真下排水パイプ3
真下排水パイプを排水口に確実に取り付ける
●真下排水パイプは浮きがないように取り付けてください。浮 き上がると、排水異常や異常音の原因になります。 ●真下排水パイプは、台板側面底部の切り欠き部（凹部）また は後部から出してください。（前部からは取り付けできません） 真下排水パイプ （本体側面）C 排水口が本体の真下にある場合
B 排水口が本体の左側にある場合
排水ホースの取り付け（つづき）
check排水ホースを排水口に取り付ける前に、排水口を掃除してください。
（前面） Ａ C Ａ B （本体） check排水ホースを排水口に取り付ける前に、排水口を掃除してください。
（前面） Ａ C Ａ B （本体） 排水ホースを左出しに付け換えた後、排水口に取り付けます。 ● 排水ホースは、工場出荷時には右出しになっています。 左出しにするには、付け換えが必要になります。排水ホースの付け換え
1
本体の前面を下にして、ダンボールなどの上に寝
かせる
2
取り付け穴のフック（2 カ所）をマイナスドライ
バーなどで押しながら、ストッパーを奥側（洗濯
機の上方）へ押して、フックと取り付け穴からは
ずす
●ホースが台板からはずれます。 保護リング （前面） 台板 取り付け穴 フック ストッパー3
保護リングも同じ手順ではずす
4
ホースを洗濯機左側に倒し、ストッパーのフック
を左側の台板の取り付け穴にはめ込んでから、手
前に引き固定する
保護リングを 取り付ける （背面） （前面） （左側） （右側）5
3
ではずした保護リングを、同様の手順で右側の
取り付け穴に取り付ける
6
排水ホースのストッパーが、はずれないことを確
認する
保護リングもはずれないことを確認する
●ストッパーをホースからはずしたり、ホース固定位置 を変えたりないでください。水漏れや異常音の原因に なります。 取り付け穴 フック ストッパー●必ず試運転をして（
P.15）、水漏れや異常振動、異常音がないことを確認してからお使いください。
P.152 水平･ガタつきの確認と調整
設置するときは、ガタつかないように、また水平にな
るように脚で調整をしてください。水平は、本体の水
準器で確認してください。
設置場所が狭く調整しにくいときは、設置場所の手前
で一度調整しておき、設置後に再調整することをおす
すめします。
禁止本体の下に手や足などを入れない
回転する部分などでけがをするおそれがあ ります。 ・付属の脚キャップの取り付けなどは、側面 底部を避け指定の方法で行ってください。ガタつきの調整
●本体手前右の脚が、ガタつき調整用の脚（調節脚）です。 ●脚の調整は、本体上部を支えながら行ってください。 （本体底部を持たないでください）ガタつかないように、調節脚を調整する
●調整後は、必ず脚ナットを❸
の方向に回して、しっか り固定してください。 ●本体前側の底部が床に当たったり、防水パンのコーナー 部などに乗り上げたりしないようにしてください。 振動が大きくなったり異常音の原因になります。 防水パン ❸締まる ❶ゆるむ 低くなる 高くなる ❷ 脚ナット 調節脚 脚ナットを しっかり締 め込んで脚 を固定して ください す き 間 が ないことを 確認してく ださい水平の確認・調整
水準器を真上から見て、気泡の位置を確認する
●基準線の内側が気泡の中に入っていれば、調整は必要 ありません。 調整不要です 基準線の内側が気泡の中に入っている。 ［例］ ●基準線の内側が気泡の中に入っていないときは、調節 脚と付属の脚キャップで調整してください。 気泡が基準線の内側からはずれている。 ［例］ 調整してください 基準線 気泡 内側気泡が基準線の内側からはずれているとき —— 調整のしかた
●水準器の気泡が下の「調整方法（例）」の表より大きくはみ出しているときは、傾きを小さくしてから調整して ください。 ●水準器の気泡の位置に応じて、固定脚に付属の脚キャップを取り付け、調整します。 同時に、調節脚も「ガタつきの調整」 P.8 に従って調整します。表の見かたと脚キャップの取り付け方法の例
気泡のある位置が高くなっていますので、その反対側の脚を調整してください。調
6
9
6 ㎜ 3 ㎜ 脚キャップ 部品コード 42006207 （各 2 個同梱） 左後固定脚に6㎜の脚キャッ プを取り付ける 左 前 固 定 脚 に6 ㎜ と 3 ㎜ の 脚キャップを重ねて取り付け る（6 ㎜を上にする） 右後固定脚はそのまま 調節脚は高さやガタつきを 調整する （前面）調整方法（例）
調整方法 気泡の位置 ・○の中の数字に合う脚キャップを取り付ける。 ・併せて、調節脚（手前右）を回して調整する。 気泡の位置が前後や 左右のとき 右 左 前面 後面 調 9 脚キャップ 6 ㎜ +3 ㎜ 調 9 脚キャップ 6 ㎜ +3 ㎜ 調 9 9 脚キャップ 6 ㎜ +3 ㎜ 脚キャップ 6 ㎜ +3 ㎜ 調 9 9 脚キャップ 6 ㎜ +3 ㎜ 気泡の位置が斜めの とき 右 左 前面 後面 調 6 6 脚キャップ 6 ㎜ 脚キャップ 6 ㎜ 調 6 9 脚キャップ 6 ㎜ 脚キャップ 6 ㎜ +3 ㎜ 調 6 3 3 脚キャップ 6 ㎜ 脚キャップ 3 ㎜ 脚キャップ 3 ㎜ 調 6 9 脚キャップ 6 ㎜脚キャップ 6 ㎜ +3 ㎜脚の調整、水平の確認・調整が終わったら
ガタつきの確認
本体の対角線上の角を押してガタつきがないか確
認する
●ガタつきがあると、振動が大きくなったり異常音が出 たりします。ガタつきがあるときは、もう一度調整し てください。3 給水ホースの取り付け
給水ホースと付属品のホース継手を確実に取り付けないと、水漏れの原因になります。
●水栓への給水ホースの取り付けには、必ず付属品のホース継手を使ってください。 ● ワンタッチ給水栓ジョイントがすでに水栓に付いているときや、水栓が横水栓以外のときは、別売の「給水栓ジョイ ント（CB-J ６）」に取り換えてください。取り換えないと、給水ホースがはずれて思わぬ被害を招くことがあります。 ＊取り付けが確実にできないときや、水漏れが発生するときは、お買い上げの販売店または東芝生活家電ご相談センターにご相談ください。給水ホースの本体への取り付け
給水ホースの先に付いている給水口ナットを本体
給水口のネジにかぶせて、確実に締める
●給水ホースを延長するときは、別売の「給水延長ホ－ ス」をお使いください。 給水ホース 給水口ナット 給水口ネジホース継手の水栓への取り付け（横水栓のとき）
1
給水ホースのロックレバーを押しながらスリーブを引き下げ、
給水ホースからホース継手をはずす
2
蛇口の直径を確認する
●蛇口の直径が大きいときは、別リングをはずしてください。3
ホース継手の 4 本のネジをゆるめて蛇口に押し当て、ネジ 4 本を均等
に締めた後、継手シールをはがす
●このときノズルとリングのすき間が約 4mm であることを確認してください。 ●壁側のネジ 1 本をあらかじめ調整しておくと取り付けやすくなります。 ●水栓がパッキンの中心になるようにネジを均等にしっかり締め付けてください。 継手シール 約4㎜4
ノズルを右に回して締め付ける
ノズルとリングのすき間が 2mm 以下であることを確認する
●ノズルとリングのすき間が広いと水漏れのおそれがあります。 ノズル リング 約2㎜以下 お知らせ ●使用中に水漏れするときは、ノズルをさらに締め付けてください。 ●ホース継手のネジやノズルを締め直したり付け直したりしても水漏れするときは、ホース継手を取り換えてください。 取り換えについては、東芝生活家電ご相談センターへご相談ください。 お願い ●引 っ 越 し な ど で 再 度 ホ ー ス 継 手 を 取 り 付 け る と き は、 水 漏 れ を 防 ぐ た め、 ノ ズ ル と リングのすき間が約 4㎜になるようにノズルをゆるめてから、上の手順に従って取り付けて ください。 約4㎜万能ホーム水栓、自在水栓、ワンタッチ給水栓の場合
●別売の「給水栓ジョイント（CB-J6）」を使って取り付けます。 万能ホーム水栓 ①②③を使用 自在水栓 ①③を使用 ワンタッチ給水栓 ③を使用 お願い ●水栓の形状が合わないときは、お買い上げの販売店または東芝生活家電ご相談 センターにご相談ください。 ●給湯器に給水ホースを取り付けないでください。 ●洗濯機専用水栓の設置には、別売の｢分岐水栓（JB-11）｣のご利用をおすすめします。 分岐水栓（JB-11）給水ホースとホース継手のつなぎかた
1
スリーブを引き下げたまま、給水ホースを差し
込む（①）
ノズル ロックレバー スリーブ ① ②2
スリーブを離し“パチン”と音がするまで押し上
げる（②）
● ロックレバーがノズルにかかっていること、ホースを 下に引いても抜けないことを確認してください。3
水栓を開き、ホース継手などから水が漏れないこ
とを確認する
●水を通した後にホースをはずすと、水が飛び散ります。 給水ホースのはずしかたは、取扱説明書を参照してく ださい。（「お手入れ」の「給水ホースのはずしかた」） お願い ●確認終了後は、必ず水栓を閉めてください。 給水栓ジョイント（CB-J６） ①アダプター ②本体 ③給水栓ジョイント部 水漏れ 確認使う前に水栓を開け、給水ホースの接続部がゆる
んでいないことを確認する
ネジやホース接続などがゆるんでいると、水漏れして床などの 家屋や家具などがぬれたり、破損したりすることがあります。 ロックレバー ホース継手 スリーブ 給水ホース 蛇口の直径が大きいとき ネジ ネジ 別リング リング5 衣類乾燥機とセットで使うとき
4 アース線･電源コードの接続
衣類乾燥機の取扱説明書に従って据え付けてください。凍結したり、ホースがつぶれたりすると排水で
きないため、衣類乾燥機をお使いになる前に確認してください。
ドライヤースタンドとの組み合わせについて
スタンドの種類 防水パンの有無 設置対象 設置の可否 自 立 式 なし 洗 濯 乾 燥 機、 または洗濯機 あり 防水パン奥行（内寸）55㎝以上必要※洗濯乾燥機は（内寸）58㎝以上必要 直付け式 なし／あり 洗濯機 洗濯乾燥機ドライヤースタンドの幅と高さの調整について
スタンドの取扱説明書に従って、洗濯乾燥機、または洗濯機の幅と高さに合わせて調整してください。 ● ドライヤースタンド DS-72、58、57、 56、55 のいずれかをお使いのときは、 補強板を後側に取り付け直してください。 ● DS-58、57、56、55 では、洗濯乾燥機、または洗濯機はスタ ンドの内側に入りません。補強板を後側に取り付け直してください。 ● 補強板を後側に取り付けられないスタ ンドをお使いのときは、洗濯機台板の 側面切り欠き部（凹部）と補強板の位 置が合うように洗濯機を設置してくだ さい。 凹部 補強板衣類乾燥機の排水ホースを洗濯機に接続するとき
1
洗濯機の乾燥機用排水口を押し、内側へ押
し込む
●衣類乾燥機の排水ホースが洗濯機のふたに当
たるときは
別売の「乾燥機用 S 字 フック」（一部の衣類乾 燥機には付属）を排水 ホ－スにセットしてか ら衣類乾燥機の排水口 に差し込みます。 お願い ●ホースはたるませないでくださ い。ホースが長すぎるときは、 適切な長さに切ってください。2
衣類乾燥機の排水ホースを回しながら、乾
燥機用排水口へ３山以上押し込む
●差し込みが不十分だと、 乾燥機の水蒸気が結露す るおそれがあります。 残す 排水ホース S字フック 排水ホース衣類乾燥機の排水ホースと洗濯乾燥機の排水ホースをつなぐときは
お買い上げの洗濯乾燥機には乾燥機用排水口はありません ●別売の「衣類乾燥機排水ホース（1.5m）」を使って、防水パンや排水口に排水してください。 ●衣類乾燥機と洗濯機の排水ホースをつなぐときは、別売の「排水ジョイントセット（DJS-1）」 をお使いください。排水口が真下にあるときは、別売の「真下排水パイプ」と「排水継手 1」（部 取り付け 方向 補強板は必ず合マーク側を 柱左に取り付けてください。 合マーク 柱右 柱左 補強板 補強板 柱左アース線の接続
感電事故防止のために、アース線
をアース端子に取り付ける
● アース線の取り付けは、電源プラグを コンセントから抜いた状態で行って ください。 アース線 取り付けアース線を取り付ける
（漏電時に感電する原因） アース工事は、必ず販売店に依頼してくだ さい。 （工事費は本体価格に含まれません） お願い ●ガス管、電話線や避雷針、水道管にはアースの接続をしないでください。（法令などで定められています）アース端子がないときは
●販売店に工事をご依頼ください。 アース工事は電気工事士による D 種接地工事が法令によって義務付けられています。（費用は有料です）電源コードの接続
禁 止次のことはしない
（火災・感電・けがの原因） ・傷んだ電源コード・電源プラグ、ゆるんだコ ンセントは使わない ・電源プラグはぬれた手で抜き差ししない ・電源コードを傷付けない ・破損させない ・加工しない ・引っ張たり、無理に曲げたりしない ・ねじったり、束ねたりしない ・重いものを載せたり、はさみ込んだりしない ・金属のものに引っ掛けない ・熱器具に近づけない ・延長コードの使用、テーブルタップなどによ るタコ足配線はしない 指 示次のことを守る
（火災・感電・けがの原因） ・交流 100V・定格 15A 以上のコンセントを 単独で使う ・電源プラグは根元まで確実に差し込む ・電源プラグを抜くときは、電源プラグを持っ て抜く ・お手入れのときは、電源プラグをコンセント から抜く ・電源プラグの刃と刃の取り付け面に付いたホ コリは、定期的に乾いた布でよく拭き取る プラグを 抜く長期間使わないときは、電源プラグを
抜く
（絶縁劣化による、感電・漏電の原因）電源プラグをコンセントに差し込む
アース端子 アース線 排水 ジョイント セット7 試運転の実施
6 据え付けの確認
据え付けが終わったら、もう一度、以下の内容を確認してください。
※●印の番号は、電話でのお問い合わせが
多い内容です。
②
❸④
⑤
❻
❼⑧
❾
❶
1
アース線が取り付けられていることを確認し、電源プラグを差し込む
2
水栓を開ける
●給水ホース接続部から水漏れがないことを確認してください。
3
電源を入れる
●洗濯・脱水槽に何も入っていないことを確認してください。
4
｢予約｣ ボタンと「ふろ水」ボタンを同時に約 3 秒間押す
・ブザーが「ピピピッ」と鳴り「据付試運転モード」に設定されます。 ・ブザーが「ピピピッ」と鳴らなかったときは、電源を切り手順 3 からやり直してください。5
「スタート」ボタンを押す
●残時間 8 分が表示され、運転を開始します。
各動作ごとにブザー音がします。
「給水」
※→「洗い」1 分→「排水」→「脱水」3 分→「終了」
※約 40L 給水します。6
運転時、本体や給水ホース、排水ホース接続部、排水口から水漏れがないこ
とを確認する
7
運転中に異常振動や異常音がないことを確認する
電源、アース線
❶
交流 100V で定格 15A 以上のコンセント
を単独で使っているか？
コンセントのゆるみや電源プラグ・コード
の傷みはないか？
P.12②
アース線を取り付けているか？
P.12 ・感電防止のため、必ず接続してください。給水、ふろ水給水
❸
水栓や本体の給水ホース接続部に水漏れは
ないか？
P.10P.11
④
にごった水は出ないか？
・水がきれいになるまで待ってください。⑤
ふろ水ポンプは正常に作動し、ふろ水用給
水ホースの水漏れはないか？
排水
❻
排水口にゴミがたまっていないか？
P.5 ・排水口は定期的にチェックしてください。❼
排水ホースは本体の下に入っていないか？
また、よじれ、つぶれがないか？
P.5コンクリートブロック
⑧
排水ホースが途中で 15㎝以上持ち上がっ
ていないか？
P.5異常振動、異常音
❾
本体の対角線上の角を押したとき、ガタつ
かないか？
P.9❿
調節脚の脚ナットは
しっかり締まって
いるか？
P.8⓫
水準器の基準線の内側が気泡の中に入って
いるか？
P.8P.9
⓬
電源コード、アース線、排水ホースが本体
に接触していないか？
１５㎝以下 指 示使う前に水栓を開け、給水ホース
の接続部がゆるんでいないことを
確認する
（水漏れの原因） 運転終了後は、水栓を閉じてください。 禁 止浴槽の水面を本体の位置より高い
状態にしない
（サイフォン現象によって水が出続け、水 漏れの原因）「据付試運転モード」で運転確認をしてください。
●試運転して支障がある場合は、もう一度、「6 据え付けの確認」に従って確認してください。
