鉄製ルーフドレイ17 ルーフドレイン目次鋳鉄製ルーフドレインンオリフィス ( 雨量調整管 ) ドレイン形状仕様防水接続カタログ頁差込用 17-16,18 アスファルト防水用ねじ込用 17-17,19,28 縦引用差込用 17-20,22 モルタル防水用ねじ込用 17-

(1)

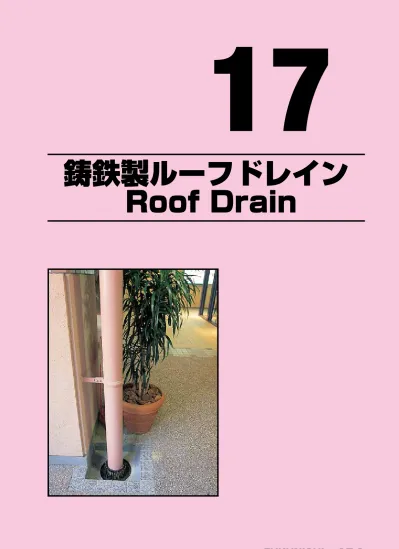

鋳鉄製ルーフドレイン

Roof Drain

(2)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ドレイン形状・仕様

防水

接続

カタログ頁

　　　　　縦引用

アスファルト防水用

差込用

17-16,18

ねじ込用 17-17,19,28

モルタル防水用

差込用

17-20,22

ねじ込用

17-21,23

　　　　　横引用

アスファルト防水用

ねじ込用

17-26,28

モルタル防水用

ねじ込用

17-27

断熱材工法用

17-29

オーバーフロー管

17-30〜

オリフィス ( 雨量調整管 )

17-32

ステンレス製防塵網

17-34〜

ルーフドレイン目次

鋳鉄製ルーフドレイン

(3)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ドレイン形状・仕様

防水

接続

カタログ頁

　　　　　縦引用

アスファルト防水用

差込用

18-4

ねじ込用

18-5

モルタル防水用

差込用

18-6

ねじ込用

18-7

　　　　　横引用

アスファルト防水用

ねじ込用

18-8

モルタル防水用

ねじ込用

18-8

ステンレス鋼鋳鋼製ルーフドレイン

(4)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ルーフドレイン選定表

ドレイン形状接　続用　途施工備　考型　式頁　接続口径 50 65 75 100 125 150 200 250 300 アスファルト・シート・露出アスファルト防水兼用縦引用差込用屋上用打込用 RACV-9000 17-16 ● ● コンパクトタイプ RACX-9000 17-18 ● ● ● ● ● ● 断熱材工法用 RACVH-9000 17-29 ● ● 屋上・庇・バルコニー用打込用 _{コンパクトタイプ RACX-3000} RACV-3000 17-16_{17-18 ● ● ● ● ● ●}● ● 中継用打込用 _{コンパクトタイプ RACX-10000 17-18 ● ● ● ● ● ●} RACV-10000 17-16 ● ● ねじ込用屋上用打込用 RSG-9000 17-17 ● ● ● ● ● ● ● コンパクトタイプ RSGX-9000 17-19 ● ● ● ● ● ● 防水幅 100mm RSGXA-9000 17-28 ● ● ● ● ● 断熱材工法用 RSGH-9000 17-29 ● ● ● ● 屋上・庇・バルコニー用打込用 _{コンパクトタイプ RSGX-3000} RSG-3000 17-17_{17-19 ● ● ● ● ● ●}● ● ● ● ● 中継用打込用 _{コンパクトタイプ RSGX-10000 17-19 ● ● ● ● ● ●} RSG-10000 17-17 ● ● ● ● ● 横引用屋上用打込用 RAS-8000 17-26 ● ● ● ● ● RASJ-8000 17-26 ● ● ● ● ● コンパクトタイプ RAST-8000 17-26 ● ● ● ● ● ● コンパクトタイプ RASTJ-8000 17-26 ● ● ● ● ● ● 防水幅 100mm RASTJA-8000 17-28 ● ● ● ● 断熱材工法用 RASJH-8000 17-29 ● ● ● ● モルタル・塗膜防水兼用縦引用差込用屋上用打込用 RC-9000 17-20 ● ● ● ● ● ● コンパクトタイプ RCX-9000 17-22 ● ● ● ● ● ● 廊下・踊場用 RCT-1000 17-20 ● ● ● ● ● ● コンパクトタイプ RCX-1000 17-22 ● ● ● ● ● ● RCK-3000 17-25 ● ● RCK-1000 17-25 ● ● 屋上・庇・バルコニー用 _{コンパクトタイプ RCX-3000} RC-3000 17-20 ● ● ● ● ● ●_{17-22 ● ● ● ● ● ●} 中継用 _{コンパクトタイプ RCX-10000} RC-10000 17-20 ● ● ● ● ● ●_{17-22 ● ● ● ● ● ●} バルコニー中継用 RMCX-1000 17-24 ● ● ● RMCX-2000 17-24 ● ● RCM-10000 17-25 ● ねじ込用屋上用打込用 RG-9000 17-21 ● ● ● ● ● ● コンパクトタイプ RGX-9000 17-23 ● ● ● ● ● ● 廊下・踊場用 RTG-1000 17-21 ● ● ● ● ● ● コンパクトタイプ RGX-1000 17-23 ● ● ● ● ● ● RGK-3000 17-25 ● ● RGK-1000 17-25 ● ● 屋上・庇・バルコニー用 RG-3000 17-21 ● ● ● ● ● ● コンパクトタイプ RGX-3000 17-23 ● ● ● ● ● ● 中継用 RG-10000 17-21 ● ● ● ● ● ● コンパクトタイプ RGX-10000 17-23 ● ● ● ● ● ● バルコニー中継用 RMGX-1000 17-24 ● ● ● RMGX-2000 17-24 ● ● 横引用屋上用 RM-7000 17-27 ● ● ● ● ● ● ● RMJ-7000 17-27 ● ● ● ● ● ● ● コンパクトタイプ RMT-7000 17-27 ● ● ● ● ● ● コンパクトタイプ RMTJ-7000 17-27 ● ● ● ● ● ●

(5)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

参考資料

頁

各地の最大降雨量

17-6

ルーフドレインの計算例

17-7

スラブ厚調整管長さ一覧表

17-8

ステンレス鋼鋳鋼製ルーフドレイン

18-1

施工参考図

17-38

施工上の注意

17-38,40

品　名型　式頁サイズ₄₀ ₅₀ ₆₅ ₇₅ ₁₀₀ ₁₂₅ ₁₅₀ その他　打込金具デッキプレート用　打込金具 17-11 ● ● ● ● ● ● 　打込金具コンクリートスラブ用縦引用　打込金具 17-12 ● ● ● ● ● ● 　打込金具コンクリートスラブ用横引用　打込金具 17-13 ● ● ● ● ● ● 　ハーフ PC 用埋込部材　打込部材 17-14 ● ● 　プレセットドレイン ( コーナー用 ) 　PSDC 17-15 ● ● ● ● 　プレセットドレイン ( 中間用 ) 　PSDL 17-15 ● ● ● ● 　屋上庭園用ドレインカバー ( ステンレス製 ) 　RDC 17-32 　継手 ( 直片ねじ ) 　継手 17-33 ● ● ● ● ● ● 　継手 ( 直両ねじ ) 　継手 17-33 ● ● ● ● ● ● 　オーバーフロー管 ( ステンレス製 ) 　ROFS-50 17-31 ● 　オーバーフロー管 ( スチール製 ) 　ROF-50 17-31 ● 　オーバーフロー管 ( オールステンレス製 ) 　YXOS1-50 17-30 ● 　オーバーフロー管 ( オールステンレス製 ) 　NOFS-510 17-30 　100×50 　オーバーフロー管 ( オールステンレス製 ) 　PROFS-50 17-30 ● 　飛散防止カバー ( 合成ゴム製 EPDM) 　RSPN 17-33 ● ● ● ● ● 　雨量調整管 ( オリフィス ) 　RWS 17-32 ● ● ● ● ● ● 　ステンレス製防塵網　防塵網 17-34 ● ● ● ● ● ●

(6)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

各地の最大降雨量

※ 本データは、2016 年 6 月現在の数値です。　（気象庁発表データによる）

各地の最大降雨量

地方地名 _{雨量 (mm)}1 時間 _{雨量 (mm)}10 分間 _{積雪 (cm)}最深雪東海四日市 82.5 27.0 53 上野 81.2 28.6 37 津 118.0 30.0 26 近畿彦根 63.5 27.5 93 舞鶴 80.2 26.5 87 京都 88.0 26.0 41 大阪 77.5 27.5 18 豊岡 59.5 25.8 186 神戸 87.7 36.5 17 奈良 79.0 27.0 21 和歌山 122.5 34.5 40 潮岬 145.0 38.0 5 中国鳥取 68.0 23.5 129 松江 77.9 25.6 100 岡山 73.5 30.5 26 広島 79.2 26.0 31 呉 74.7 24.0 10 山口 143.0 29.5 37 下関 77.4 32.5 39 四国徳島 90.5 32.0 42 高松 68.5 23.0 19 松山 60.5 24.0 34 宇和島 76.5 35.2 38 高知 129.5 28.5 10 室戸岬 149.0 38.0 4 九州福岡 96.5 23.5 30 佐賀 101.5 26.9 21 長崎 127.5 36.0 17 熊本 94.0 27.0 13 大分 81.5 29.0 15 延岡 82.7 26.5 7 宮崎 139.5 38.5 3 鹿児島 104.5 33.0 29 種子島 126.0 30.5 0 沖縄名護 108.5 30.0 ー那覇 110.5 29.5 ー与那国島 110.0 32.0 ー石垣島 122.0 38.2 ー地方地名 _{雨量 (mm)}1 時間 _{雨量 (mm)}10 分間 _{積雪 (cm)}最深雪北海道稚内 64.0 21.0 199 旭川 57.3 29.0 138 網走 38.5 28.0 143 札幌 50.2 19.4 169 根室 53.5 19.0 115 小樽 40.2 17.0 173 帯広 56.5 26.1 177 釧路 55.9 21.8 123 函館 63.2 21.3 91 東北青森 67.5 20.5 209 八戸 67.0 21.5 92 盛岡 62.7 22.0 81 宮古 72.0 22.7 101 仙台 94.3 30.0 41 秋田 72.4 27.0 117 山形 74.5 29.0 113 福島 70.6 26.8 80 関東水戸 81.7 36.3 32 日光 79.5 23.5 125 宇都宮 100.5 35.5 32 前橋 114.5 32.0 73 秩父 78.0 39.6 98 銚子 140.0 31.2 17 千葉 71.0 28.0 33 東京 88.7 35.0 46 八丈島 129.5 32.5 3 横浜 92.0 39.0 45 甲府 78.0 26.0 114 信越相川 79.8 26.5 65 新潟 97.0 24.0 120 長野 63.0 26.5 80 北陸富山 75.0 33.0 208 輪島 73.7 24.9 110 金沢 77.3 29.0 181 福井 75.0 23.0 213 敦賀 58.5 23.5 196 東海高山 57.0 24.5 128 岐阜 99.6 30.5 58 静岡 113.0 29.0 10 浜松 87.5 31.5 27 御前崎 89.0 31.8 6 名古屋 97.0 30.0 49

(7)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

　雨水配管の口径は、その地域の最大降雨量と水平

に投影した屋根面積から求める。

　建物の屋根面に降る雨水は、ほとんど浸透せずに

流れて樋管に達する時間が短い。

　さらに屋上が種々の目的に使われ、ゴミや砂，泥

等が混入することも考えられるので、管径は安全を

みて短時間の豪雨を考慮した方が良い。

　なお、ドライエリア、中庭または低層階の屋上か

らさらに立ち上がっている高層部の建物の外壁面に

近接した他の建物が無く斜めに降る雨を全面に受け

る場合は、雨は垂直面に対して 30°で降るものとし

て直上の外壁面の 50％を下部の面積に加算した面積

を対象として求める。

例１．

最大雨量 10 分間 25 ㎜の地域の建物で口径 75 ㎜の雨

水縦管を２本設ける場合の許容最大屋根面積を求める。

解１

最大雨量 25 ㎜（10 分間）を１時間連続したとみなし

　　　 60 分

25 ㎜ ×

_{10 分}

＝ 150 ㎜ /h と設定する。

次に 100 ㎜ /h における口径 75 ㎜の雨水縦管の許容

最大屋根面積は表 - １より 197

m2

_である。

従って 150 ㎜ /h の場合に許容される最大屋根面積は

100 197（

m2

_{）×2（本）×}

150 ＝ 262（

m2

）となる。

例２．

最大雨量 90 ㎜／ h の地域で、屋根面積 850

m2

_の建物に

４本の雨水縦管を設ける時の口径を求める。

〈参考〉　最大雨量 100 ㎜／ h 未満の地域については安全を見て 100 ㎜／ h 　として算定するのが望ましい。なお 100 ㎜ /h として試算すると　850（m2_{）÷ ４（本）＝ 212.5（m}2_{）となり雨水縦管の口径は} 　100 ㎜（表 -１）を採用する。

解２

最大雨量 100 ㎜ /h の屋根面積に置き換えると

次の様に表わすことが出来る。

90 850（

m2

_）×

100 ＝ 765（

m2

）

ここで雨水縦管１本当りの負担面積は

765（

m2

_{）÷4（本）＝ 191.25（}

_m2

_{）となり雨}

水縦管の口径は 75 ㎜（表 - １）を採用する。

例３．

最大雨量 120 ㎜／ h の地域で屋根面積 1000

m2

_の建物

に口径は 75 ㎜の雨水縦管を使用したいがその本数を求

める。

解３

雨水縦管１本当りの許容屋根面積は（表 - １）

により

100 197（

m2

_）×

120 ＝ 164（

m2

）となり

雨水縦管の本数は

1000（

m2

_）÷164（

_m2

_{）≒ 6.1（本）}

従って６本使用すればよい。

※ 左表は最大雨量 100 ㎜ /h を基礎にしたもので、それ

　以外の雨量に対する許容最大屋根面積は

　　　　表の数値 ×100

　　　その地域の最大雨量　

により算出する。

〔参考文献〕　SHASE-S 206-2000「給排水衛生設備基準・同解説」空気調和・衛生工学会著表 - １雨水立て管の管径表 - ２雨水横管の管径

ルーフドレインの選定基準（計算例）

管径許容最大屋根面積 (mm) (in) (m2₎ 50 2 67 65 2½ 135 75 3 197 100 4 425 125 5 770 150 6 1250 200 8 2700 管径許容最大屋根面積 (m2_{) 配管勾配} (mm) (in) 1/50 1/75 1/100 1/125 65 2½ 97 79 ーー 75 3 141 116 100 ー 100 4 306 250 216 193 125 5 554 454 392 351 150 6 904 738 637 572 200 8 ー 1590 1380 1230

(8)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用　アスファルト・シート・露出アスファルト防水用

RACV 型・RACX 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h

縦引用　モルタル・塗膜防水用

スラブ厚調整管長さ一覧表

RSG 型・RSGX 型

RC 型・RCX 型

RG 型・RGX 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h ※L 寸法はスラブ厚に応じて増減してください。L ＝ C − h 型　式 h スラブ厚最小寸法 RACV- 75 ₃₅ ₉₀ RACV-100 型　式 h スラブ厚最小寸法 RSG- 75 ₅₅ ₇₀ RSG-100 RSG-125 60 80 RSG-150 30 RSG-200 35 型　式 h スラブ厚最小寸法 RACX- 50 25 80 RACX- 65 RACX- 75 RACX-100 RACX-125 RACX-150 型　式 h スラブ厚最小寸法 RSGX- 50 40 60 RSGX- 65 45 RSGX- 75 25 RSGX-100 70 RSGX-125 RSGX-150 80 型　式 h スラブ厚最小寸法 RC- 50 30 90 RC- 65 RC- 75 RC-100 RC-125 ₃₅ RC-150 型　式 h スラブ厚最小寸法 RCX- 50 25 80 RCX- 65 RCX- 75 RCX-100 RCX-125 RCX-150 型　式 h スラブ厚最小寸法 RG- 50 ₄₅ ₆₀ RG- 65 RG- 75 ₅₅ ₇₀ RG-100 RG-125 65 ₈₀ RG-150 35 型　式 h スラブ厚最小寸法 RGX- 50 ₄₀ 60 RGX- 65 RGX- 75 25 RGX-100 RGX-125 70 RGX-150 80 型　式 h スラブ厚最小寸法 RSGXA- 75 ₄₀ 80 RSGXA-100 85 RSGXA-125 45 ₉₀ RSGXA-150 40 RSGXA-200 45 110

RSGXA 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h

(9)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用　モルタル・塗膜防水用

RMCX-1000 型

RMGX-1000 型

RMCX-2000 型

RMGX-2000 型

RCK 型

RGK 型

RCM 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h ※L 寸法はスラブ厚に応じて増減してください。L ＝ C − h ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h （回転防止リングを使用の場合は−５mm して下さい。） ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h （回転防止リングを使用の場合は−５mm して下さい。） ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h （回転防止リングを使用の場合は−５mm して下さい。） ※ 回転防止リングについては、17-13頁をご参照下さい。型　式 h スラブ厚最小寸法 RMCX-1075 30 80 RMCX-1100 RMCX-1125 85 型　式 h スラブ厚最小寸法 RMCX-2075 30 80 RMCX-2100 型　式 h スラブ厚最小寸法 RMGX-2075 30 65 RMGX-2100 70 型　式 h スラブ厚最小寸法 RCK-50 15 60 RCK-75 型　式 h スラブ厚最小寸法 RGK-50 15 50 RGK-75 型　式 h スラブ厚最小寸法 RCM-10075 25 70 ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − h 型　式 h スラブ厚最小寸法 RMGX-1075 30 80 RMGX-1100 RMGX-1125 85

(10)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

横引用

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − W ※L 寸法はスラブ厚に応じて増減してください。L ＝ C − W

A タイプ

B タイプ

RAS-8000 型・RASJ-8000 型

RASJH-8000 型

RM-7000 型・RMJ-7000 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − W

A タイプ

B タイプ

RAST-8000 型・RASTJ-8000 型

※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − W

A タイプ

B タイプ

RMT-7000 型・RMTJ-7000 型

サイズ W タイプパラペット厚最小寸法 - 75 ₂₀ _B 80 -100 -125 45 A -150 25 B -200 30 B 100 サイズ W タイプパラペット厚最小寸法 - 75 ₂₀ _B 80 -100 -125 45 A -150 25 B -200 30 B 100 サイズ W タイプパラペット厚最小寸法 - 50 27 A ₅₀ - 65 30 - 75 5 B -100 55 -125 40 A 65 -150 10 B サイズ W タイプパラペット厚最小寸法 - 50 10 _A ₅₀ - 65 20 - 75 5 _B 65 -100 10 -125 40 A -150 10 B

RASTJA-8000 型

サイズ W タイプパラペット厚最小寸法 RASTJA-8075 20 A 60 RASTJA-8100 70 RASTJA-8125 25 RASTJA-8150 80 ※L 寸法はスラブ厚に応じて増減してください。 L ＝ C − W

(11)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

■ルーフドレインの型式をご指定下さい。

■ご注文の際はスラブ厚（ｈ

1

）及びデッキプレート

　高（ｈ

2

）をご指定下さい。

※ 最低寸法です。デッキプレート穴基準表 ※ 開口されたデッキプレ−トと下部塩ビ管との隙間は養生して　下さい。 ※ 上部ナットをゆるめますと固定金具は上面より取出すこ　とが出来ます。

先穴タイプ

（施工前穴あけの場合）

後穴タイプ

（施工後穴あけの場合）

デッキプレート用打込金具

フラットデッキプレート用打込金具

コンパクトタイプ用

■施工手順

打込金具の部品を揃える。打込金具を組み立てます。（図面参照）デッキに芯出しをし、ケガキ線を入れます。ケガキ線に沿って、デッキプレートを切断します。（左表穴基準表参照）開口部に打込金具セットを入れます。固定プレートをデッキプレートに点溶接し固定します。

①

②

③

④

⑤

⑥

型　式サイズ D RDP- 50 50 92 RDP- 65 65 105 RDP- 75 75 130 RDP-100 100 156 RDP-125 125 181 RDP-150 150 232

(12)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

〔縦　型〕

縦引用コンクリートスラブ用打込金具

〔縦　型〕

コンパクトタイプ用

対象型式：RACX 型 ,RSGX 型 ,RCX 型 ,RGX 型

一般タイプ用

※ ご注文の際は、スラブ厚をご指定下さい。

※ 養生カバーは別売です。

■施工手順

（コンパクトタイプ）

コンパネに芯出しをし、ケガキ線を入れます。中心にガイド板を置き釘で固定します。ガイド板に沿わせ、塩ビ管（高さ調整スリーブ）を置き、センターボルトをガイド板にねじ込みます。塩ビ管に本体をセットします。養生カバーとナットで本体を固定します。

①

②

③

④

⑤

(13)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

〔横　型〕

※ ご注文の際は、パラペット厚をご指定下さい。

※ 養生カバーは別売です。

横引用打込金具

回転防止リング

■塩ビ管の寸法は L 寸法− 5mm です。

対象型式：RCM 型 ,RCK 型 ,RGK 型

■施工手順

コンパネに芯出しをし、ケガキ線を入れます。中心にガイド板を置き釘で固定します。ガイド板に沿わせ、塩ビ管（高さ調整スリーブ）を置き、センターボルトをガイド板にねじ込みます。当て板とナットで本体を固定します。養生カバー（別売）が必要な場合は、ナットの上に養生カバーを通してさらにナットで固定します。

①

②

③

④

⑤

■施工手順

コンパネに芯出しをし、ケガキ線を入れます。中心にガイド板を置き釘で固定します。ガイド板に沿わせ、回転防止リング塩ビ管（高さ調整スリーブ）をセットします。センターボルトをガイド板にねじ込みます。

①

②

③

④

⑤

養生カバー（別売）が必要な場合は、ナットの上に養生カバーを通してさらにナットで固定します。当て板とナットで本体を固定します。

⑥

(14)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ハーフ PC 用埋込部材

■ルーフドレインの型式をご指定下さい。

■ご注文の際はスラブ厚及びハーフＰＣの厚み

　をご指定下さい。

■養生カバ−は別売になります。

■参考図

■参考図（コンパクトタイプ）

■ハーフＰＣ打込状態

■埋込部材取付状態

■埋込部材

サイズ A B C D H 75 用 185 115 140 131 ₂₀ 100 用 214 141 160 160

(15)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

＜取り付け手順＞

ドレイン取付け位置を決め、コンパネにケガキ

　線を入れる。

その中心にガイド板を置き、釘で固定する。

センターボルトをガイド板にねじ込む。

ガイド板に塩ビ管（高さ調整スリーブ）を沿わ

　せて置き、その上にドレイン本体をかぶせる。

当て板とナットでドレイン本体を固定する。

ドレイン本体に抜型と押え金具を重ねナットで

　締め付ける。

プレセットドレインの抜き型枠は、

繰り返しのご使用を可能にしています。

＊プレセットドレインをご注文の際は、

　　　■ルーフドレインの型式

　　　■打込む際の C 寸法

　　　■溝の深さ（抜き型厚 t)

　　　■抜型の種類（コーナー用、中間用）

を各々ご指定下さい。

＜特　長＞

・ルーフドレインまわりの排水溝がコンクリート打設時に　成形が出来、施工を大幅に短縮できます。・抜き型枠は特殊発泡樹脂を採用しています。　この材料はコンクリートとの剥離性が特に優れており、　繰り返しの施工に充分耐えることが出来ます。

■ PSDL 型

■ PSDC 型

PSDC ( コーナー用） ( 中間用）PSDL

組立て図（断面）

プレセットドレイン

＜取り扱い上のご注意＞

・養生後、型枠を外す際は、必ず手掛かり穴を利用して　ゆるやかに持ち上げて外して下さい。・鋭利な工具等で、傷をつけないようにして下さい。・繰り返し使用される場合は、抜き型枠表面に付着した　モルタルのろ等の不純物は、固めのブラシ等で除去す　るか、水洗いして清浄を保ってください。異物付着が　あるとコンクリート面に転写されますので特に注意が　必要です。・剥離の為、特に剥離剤や油脂を塗る必要はありません。 押え金具 型　式 t A B L R PSDC- 50 30 40 50 280 280 140 140 PSDC- 65 280 280 140 140 PSDC- 75 315 315 155 160 PSDC-100 315 315 155 160 型　式 t A B L R PSDL- 50 ₃₀ 40 50 280 330 190 140 PSDL- 65 280 330 190 140 PSDL- 75 315 370 210 160 PSDL-100 315 370 210 160

(16)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-10000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-3000 型）寸法表〔単位 mm〕

RACV-9000 型

規格：JCW301(RJ-AB) 準拠用途：屋上用

RACV-3000 型

用途：屋上・庇・バルコニー用

RACV-10000 型

用途：中継用呼び D D’ A a E B C H1 H2 H3 75 70 77 260 230 204 94 _{90 以上} 118 49 75 100 96 102 280 250 212 119 127 48 91 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ アンカー SWCH 防錆塗装 ⑤ 締付ボルト C3602W M10×50 品番部品名称材質備考・表面処理 ⑥ 丸小ねじ C2700W M6×16 ⑦ 樋固定丸小ねじ C2700W M6×16 ⑧ 調整管硬質塩ビ VU

　縦引用・打込型・差込式

　アスファルト・シート・露出アスファルト防水兼用

差込式

(17)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-10000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（A-3000 型）

RSG-9000 型

規格：JCW301(RJ-AA) 準拠用途：屋上用接続：管用テーパねじ

RSG-3000 型

用途：屋上・庇・バルコニー用接続：管用テーパねじ呼び d A a E B C H1 H2 H3 75 Rc3 ( 87.8) 260 230 202 94 _{70 以上} 118 49 75 100 Rc4 (113.0) 280 250 210 119 122 46 91 125 Rc5 (138.4) 310 280 240 145 80 以上 129 49 93 150 Rc6 (163.8) 330 300 268 170 142 75 127 200 PT 8 (214.6) 395 380 350 225 219 94 164 250 PT10 (265.4) 630 560 ₃₀₀ _ー _{150 以上} ₂₇₆ _ー _ー 300 PT12 (316.3) 630 560

RSG-10000 型

用途：中継用接続：管用テーパねじ部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ アンカー SWCH 防錆塗装 ⑤ 締付ボルト C3602W M10×50 (呼び75〜200) 品番部品名称材質備考・表面処理 ⑤ 締付ボルト C3602W M12×80 (呼び250,300) ⑥ 丸小ねじ C2700W M6×16 (呼び75〜150) ⑥ 丸小ねじ C2700W M6×12 (呼び200) ⑥ 丸小ねじ C2700W M8×20 (呼び250,300) ⑦ 樋固定丸小ねじ C2700W M6×16 ⑧ 調整管硬質塩ビ VU

縦引用・打込型・ねじ込式　

アスファルト・シート・露出アスファルト防水兼用　

●呼び 250、300 サイズは RSG-9000 型のみとなります。 ● 250、300 サイズの打込金具は、お問合せ下さい。寸法表〔単位 mm〕

ねじ込式

※ 呼び 250、300 サイズは RSG-9000 型のみとなります。

(18)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-3000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-10000 型）

◎コンパクトタイプ

寸法表〔単位 mm〕

RACX-9000 型

用途：屋上用

RACX-3000 型

RACX-10000 型

用途：中継用呼び D D’ A a E B C H1 H2 H3 50 45 48 165 145 107 64 80 以上 95 45 65 65 60 63 180 160 122 79 100 75 71 74 192 172 134 93 120 100 94 97 225 205 162 118 150 125 119 122 242 222 184 145 ₁₈₀ 150 139 142 280 260 217 172 80 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ アンカー SWCH 防錆塗装 ⑤ 締付ボルト C3602W M8×50 品番部品名称材質備考・表面処理 ⑥ 丸小ねじ C2700W M6×12 ⑦ 樋固定丸小ねじ C2700W M6×12 ⑧ 調整管硬質塩ビ VU

　縦引用・打込型・差込式

　アスファルト・シート・露出アスファルト防水兼用

差込式

(19)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用・打込型・ねじ込式　

アスファルト・シート・露出アスファルト防水兼用　

◎コンパクトタイプ

RSGX-9000 型

用途：屋上用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-9000 型）

◎コンパクトタイプ

RSGX-3000 型

用途：屋上・庇・バルコニー用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-3000 型）

◎コンパクトタイプ

RSGX-10000 型

用途：中継用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-10000 型）寸法表〔単位 mm〕呼び d A a E B C H1 H2 H3 50 Rc2 ( 59.6) 165 145 107 64 60 以上 95 45 65 65 Rc2½ ( 75.1) 180 160 122 79 100 75 Rc3 ( 87.8) 192 172 134 93 120 100 Rc4 (113.0) 225 205 162 118 70 以上 150 125 Rc5 (138.4) 242 222 184 145 180 150 Rc6 (163.8) 280 260 217 172 80 以上 80 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ アンカー SWCH 防錆塗装品番部品名称材質備考・表面処理 ⑤ 締付ボルト C3602W M8×50 ⑥ 丸小ねじ C2700W M6×12 ⑦ 樋固定丸小ねじ C2700W M6×12 ⑧ 調整管硬質塩ビ VU

ねじ込式

(20)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

寸法表〔単位 mm〕呼び D D’ A a E B C H1 H2 H3 50 44 51 170 118 115 64 90 以上 74 ₁₃ 64 65 60 67 185 130 125 80 89 62 75 70 77 204 148 143 93 96 14 61 100 94 100 230 174 168 118 115 17 61 125 120 125 260 202 195 145 114 29 77 150 140 146 290 230 225 170 145 50 123 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ アンカー SWCH 防錆塗装 ④ 丸小ねじ C2700W M6×12 M6×16(-125,-150) 品番部品名称材質備考・表面処理 ⑤ 樋固定丸小ねじ C2700W M6×12 (RC-10000) M6×16(-125,-150) ⑥ 調整管硬質塩ビ VU

RC-9000 型

用途：屋上用

RC-3000 型

規格：都市再生機構　　　公団住宅標準詳細設計図集　　　(AE-605) 準拠　　　JCW301(RJ-DB) 準拠用途：屋上・庇・バルコニー用

RCT-1000 型

規格：都市再生機構　　　公団住宅標準詳細設計図集　　　(AE-605) 準拠用途：廊下・踊場用

RC-10000 型

規格：都市再生機構　　　公団住宅標準詳細設計図集　　　(AE-606,604) 準拠　　　JCW301(RJ-CB) 準拠用途：中継用

　縦引用・打込型・差込式

　モルタル・塗膜防水兼用

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（M-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（M-3000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●図中 C 寸法（スラブ厚）をご指定下さい ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（M-10000 型）

差込式

(21)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用・打込型・ねじ込式　

モルタル・塗膜防水兼用　

寸法表〔単位 mm〕 ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-34頁をご参照下さい。（M-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（M-3000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（M-10000 型）

RG-9000 型

用途：屋上用接続：管用テーパねじ

RG-3000 型

規格：JCW301(RJ-DA) 準拠用途：屋上・庇・バルコニー用接続：管用テーパねじ

RTG-1000 型

用途：廊下・踊場用接続：管用テーパねじ

RG-10000 型

規格：JCW301(RJ-CA) 準拠用途：中継用接続：管用テーパねじ呼び d A a E B C H1 H2 H3 50 Rc2 ( 59.6) 170 118 115 64 _{60 以上} 70 9 ₆₀ 65 Rc2½ ( 75.1) 185 130 125 80 87 11 75 Rc3 ( 87.8) 205 148 143 93 _{70 以上} 94 ₁₂ 59 100 Rc4 (113.0) 230 174 168 118 110 56 125 Rc5 (138.4) 260 202 195 145 _{80 以上} 114 29 77 150 Rc6 (163.8) 290 230 225 170 145 50 123 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ アンカー SWCH 防錆塗装 ④ 丸小ねじ C2700W M6×12 M6×16(-125,-150) 品番部品名称材質備考・表面処理 ⑤ 樋固定丸小ねじ C2700W M6×12 (RG-10000) M6×16(-125,-150) ⑥ 調整管硬質塩ビ VU

ねじ込式

(22)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-9000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-3000 型） ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-10000 型）

◎コンパクトタイプ

寸法表〔単位 mm〕

RCX-9000 型

用途：屋上用

RCX-3000 型

RCX-1000 型

用途：廊下・踊場用

RCX-10000 型

用途：中継用呼び D D’ A a E B C H1 H2 H3 50 45 48 150 112 107 64 80 以上 87 37 57 65 60 63 165 127 122 79 92 75 71 74 177 139 134 93 112 100 94 97 210 168 162 118 142 125 119 122 227 189 184 145 ₁₇₂ 150 139 142 265 223 217 172 72

　縦引用・打込型・差込式

　モルタル・塗膜防水兼用

品番部品名称材質備考・表面処理 ⑥ 調整管硬質塩ビ VU 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ アンカー SWCH 防錆塗装 ④ 丸小ねじ C2700W M6×12 ⑤ 樋固定丸小ねじ C2700W M6×12

差込式

(23)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用・打込型・ねじ込式　

モルタル・塗膜防水兼用　

品番部品名称材質備考・表面処理 ⑥ 調整管硬質塩ビ VU 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ アンカー SWCH 防錆塗装 ④ 丸小ねじ C2700W M6×12 ⑤ 樋固定丸小ねじ C2700W M6×12 寸法表〔単位 mm〕呼び d A a E B C H1 H2 H3 50 Rc2 ( 59.6) 150 112 107 64 60 以上 87 37 57 65 Rc2½ ( 75.1) 165 127 122 79 92 75 Rc3 ( 87.8) 177 139 134 93 112 100 Rc4 (113.0) 210 168 162 118 142 125 Rc5 (138.4) 227 189 184 145 70 以上 ₁₇₂ 150 Rc6 (163.8) 265 223 217 172 80 以上 72

◎コンパクトタイプ

RGX-9000 型

用途：屋上用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-9000 型）

◎コンパクトタイプ

RGX-1000 型

用途：廊下・踊場用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。

◎コンパクトタイプ

●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-10000 型）

◎コンパクトタイプ

RGX-3000 型

用途：屋上・庇・バルコニー用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-35頁をご参照下さい。（MAX-3000 型）

ねじ込式

RGX-10000 型

用途：中継用接続：管用テーパねじ

(24)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。寸法表〔単位 mm〕 ●図中 C 寸法（スラブ厚）をご指定下さい。

RMCX-1000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-603) 準拠用途：バルコニー中継用

RMGX-1000 型

用途：バルコニー中継用接続：管用テーパねじ部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 上部サポート FC200 防錆塗装 ③ 樋サポート FC200 防錆塗装 ④ ストレーナー FC200 防錆塗装 ⑤ 丸小ねじ C2700W M6×12 品番部品名称材質備考・表面処理 ⑥ 皿小ねじ C2700W M6×12 ⑦ 樋固定丸小ねじ C2700W M6×12 ⑧ アンカー SWCH 防錆塗装 ⑨ 調整管硬質塩ビ VU

RMCX-2000 型

用途：バルコニー中継用

RMGX-2000 型

用途：バルコニー中継用接続：管用テーパねじ呼び D D’ d B L×W L’×W’ C h H 75 70 77 Rc3 ( 87.8) 94 330×160 268×122 65 以上 ₂₀ 36 100 92 100 Rc4 (113.0) 118 385×200 334×145 70 以上 35

　縦引用・打込型・差込式

　モルタル・塗膜防水兼用

　縦引用・打込型・ねじ込式

　モルタル・塗膜防水兼用

●図中 C 寸法（スラブ厚）をご指定下さい。

差込式

ねじ込式

差込式

ねじ込式

寸法表〔単位 mm〕呼び D D’ d B L×W L’×W’ C h H X1 X2 75 70 78 Rc3 ( 87.8) 94 250×160 197×116 _{80 以上} ₂₅ ₃₅ 85 165 100 92 100 Rc4 (113.0) 118 290×200 241×145 100 190 125 119 122 Rc5 (138.4) 145 330×230 278×174 85 以上 31 39 115 215

(25)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

縦引用・打込型・差込式　

モルタル・塗膜防水兼用　

縦引用・打込型・ねじ込式　

モルタル・塗膜防水兼用　

RCK-3000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-606) 準拠用途：廊下・踊場用

呼び D D’ d A×A’ a×a’ E×E’ C H

50 46 51 Rc2 (59.6) 125× 65 117×57 114×54 _{50 以上} ₂₅ 75 70 77 Rc3 (87.8) 140×100 132×92 129×89 寸法表〔単位 mm〕

RGK-3000 型

用途：廊下・踊場用接続：管用テーパねじ ●図中 C 寸法（スラブ厚）をご指定下さい。

差込式

ねじ込式

RCK-1000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-606) 準拠用途：廊下・踊場用

RGK-1000 型

用途：廊下・踊場用接続：管用テーパねじ

差込式

ねじ込式

差込式

●スラブ厚をご指定下さい。

RCM-10075 型

防水：モルタル・塗膜防水兼用用途：バルコニー中継用施工：打込用品番部品名称材質備考・表面処理 ⑤ 調整管硬質塩ビ VU65(呼び50) ⑤ 調整管硬質塩ビ SU100(呼び75) 外径 φ106, 内径 φ100 ⑥ 回転防止リング EPDM ⑦ 樋固定丸小ねじ C2700W M6×12 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ アンカー SWCH 防錆塗装 ④ 丸小ねじ C2700W M6×12

(26)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

　横引用・打込型・ねじ込式

　アスファルト・シート・露出アスファルト防水兼用

ねじ込式

RAS-8000 型

用途：屋上用・横引型接続：管用テーパねじ ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MA-8000 型）

RASJ-8000 型

規格：JCW301(RJ-BA) 準拠用途：屋上用・横引型接続：管用テーパねじ ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAJ-8000 型）寸法表〔単位 mm〕呼び d A B C E F H I K L 75 Rc3 ( 87.8) 155 170 80 以上 260 15 35 6 176 17.5 100 Rc4 (113.0) 29.5 125 Rc5 (138.4) 207 244 310 17 54 220 31.5 150 Rc6 (163.8) 59 46.5 200 PT8 (214.6) 273 300 100 以上 380 19 57 7 280 73.0

◎コンパクトタイプ

RAST-8000 型

用途：屋上用・横引型接続：管用テーパねじ ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAX-8000 型）

◎コンパクトタイプ

RASTJ-8000 型

用途：屋上用・横引型接続：管用テーパねじ ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAXJ-8000 型）寸法表〔単位 mm〕呼び d A B C E F H I K L 50 Rc2 ( 59.6) ₁₀₀ ₁₀₀ 50 以上 155 16 20 8 110 20.0 65 Rc2½ ( 75.1) 18 124 27.5 75 Rc3 ( 87.8) 115 115 175 17 28 138 30.0 100 Rc4 (113.0) 135 135 55 以上 200 30 166 40.0 125 Rc5 (138.4) 160 160 _{65 以上} 230 33 196 50.0 150 Rc6 (163.8) 190 190 250 18 40 215 65.0 品番部品名称材質備考・表面処理 ⑤ 皿小ねじ C2700W M6×12 M6×16( 呼び 200) ⑥ 調整管硬質塩ビ VU 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ 締付ボルト C3602W M10×50 M8×50( コンパクトタイプ呼び 50〜100)

(27)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

横引用・打込型・ねじ込式　

モルタル・塗膜防水兼用　

ねじ込式

●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MA-7000 型） ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAJ-7000 型）寸法表〔単位 mm〕 ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAX-7000 型） ●打込用金具が入用の場合はパラペット厚をご指定下　さい。 ●ルーフドレイン保護用のステンレス製防塵網は、　17-36頁をご参照下さい。（MAXJ-7000 型）寸法表〔単位 mm〕

RM-7000 型

用途：屋上用・横引型接続：管用テーパねじ

RMJ-7000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-607) 準拠用途：屋上用・横引型接続：管用テーパねじ部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② ストレーナー FC200 防錆塗装 ③ 皿小ねじ C2700W M6×12 ④ 調整管硬質塩ビ VU 呼び d A B C E H I K L 75 Rc3 ( 87.8) 155 170 80 以上 260 35 6 176 17.5 100 Rc4 (113.0) 29.5 125 Rc5 (138.4) 207 244 310 54 220 31.5 150 Rc6 (163.8) 59 46.5 200 PT8 (214.6) 273 300 100 以上 380 57 7 280 73.0

◎コンパクトタイプ

RMT-7000 型

◎コンパクトタイプ

RMTJ-7000 型

用途：屋上用・横引型接続：管用テーパねじ呼び d A B C E F H I K L 50 Rc2 ( 59.6) 95 99 _{50 以上} 152 ₉ ₁₉ _4.5 110 20 65 Rc2½ ( 75.1) 102 106 166 124 27 75 Rc3 ( 87.8) 122 122 65 以上 185 13 28 ₅ 138 30 100 Rc4 (113.0) 136 135 212 30 166 40 125 Rc5 (138.4) 160 160 230 33 ₈ 196 50 150 Rc6 (163.8) 190 190 250 40 215 65

(28)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

　屋上用・打込型・防水層張掛け幅 100mm 対応型

　アスファルト・シート・防水兼用

RSGXA-9000 型

用途：屋上用・縦引型接続：管用テーパねじ

ねじ込式

RASTJA-8000 型

ねじ込式

寸法表〔単位 mm〕呼び d A B C E F H I K L 75 Rc3 ( 87.8) 190 190 60 以上 360 ₁₇ 30.0 10 138 28.0 100 Rc4 (113.0) 215 215 _{70 以上} 380 32.5 166 37.5 125 Rc5 (138.4) 235 220 400 ₁₈ 34.5 196 47.5 150 Rc6 (163.8) 255 255 80 以上 430 54.0 12 215 55.0 呼び d A a E C H 75 Rc3 ( 87.8) 315 172 134 80 以上 102 100 Rc4 (113.0) 344 205 162 85 以上 132 125 Rc5 (138.4) 380 222 184 90 以上 160 150 Rc6 (163.8) 400 260 217 162 200 PT 8 (214.6) 492 380 350 110 以上 204 寸法表〔単位 mm〕 ●図中 C 寸法（スラブ厚）をご指定下さい。 ※RSGXA-9200 型のみストレーナー形状が異なります。 ●打込用金具が入用の場合はパラペット厚をご指定下さい。品番部品名称材質備考・表面処理 ⑤ 締付ボルト C3602W M10×50(RSGXA-9200) ⑤ 締付ボルト C3602W M10×50(RASTJA-8125,150) ⑥ 丸小ねじ C2700W M6×12 (RSGXA-9000) ⑥ 皿小ねじ C2700W M6×12 (RASTJA-8000) ⑦ 調整管硬質塩ビ VU 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ アンカー SWCH 防錆塗装 ⑤ 締付ボルト C3602W M8×50 RSGXA-9200 型

防水層張掛け幅 100mm 対応型

　公共建築工事標準仕様書（建築工事編）　平成２５年度版における防水層張掛け幅　１００mm 以上に該当する製品です。　公共建築工事標準仕様書（建築工事編）　平成２５年度版における防水層張掛け幅　１００mm 以上に該当する製品です。

(29)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

●図中 C 寸法（スラブ厚）をご指定下さい。寸法表　※ Ｘ寸法（断熱材の厚み）が 30 以上の場合はお問合せ下さい。〔単位 mm〕

RACVH-9000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-601) 準拠用途：屋上用

RSGH-9000 型

用途：屋上用接続：管用テーパねじ呼び D D’ d A A’ a E C X H 75 70 77 Rc3 ( 87.8) 300 260 230 143 90 以上 30 以下 111 100 96 102 Rc4 (113.0) 320 280 250 170 127 ※125 120 125 Rc5 (138.4) 350 310 280 195 137 ※150 140 146 Rc6 (163.8) 370 330 300 224 155 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 防水層押え FC200 防錆塗装 ③ ストレーナー FC200 防錆塗装 ④ 断熱材押え FC200 防錆塗装 ⑤ アンカー SWCH 防錆塗装品番部品名称材質備考・表面処理 ⑥ 締付ボルト C3602W M10×50 ⑦ 締付ボルト C3602W M10×50 ⑧ 丸小ねじ C2700W M6×12 ⑨ 皿小ねじ C2700W M6×12 ⑩ 調整管硬質塩ビ VU

ねじ込式

断熱材工法

差込式

断熱材工法

ねじ込式

断熱材工法

※ Ｘ寸法（断熱材の厚み）が 30 以上の場合はお問合せ下さい。 ●打込用金具が入用の場合はパラペット厚を　ご指定下さい。寸法表〔単位 mm〕

RASJH-8000 型

規格：都市再生機構　　　機構住宅標準詳細設計図集　　　(AE-602) 準拠用途：屋上用・横引型接続：管用テーパねじ呼び d A B C E F H I K X 75 Rc3 ( 87.8) ₁₅₅ ₁₇₀ 80 以上 260 15 35 6 172 30 以下 100 Rc4 (113.0) 125 Rc5 (138.4) ₂₀₇ ₂₄₄ ₃₁₀ ₁₇ 54 ₂₂₀ 150 Rc6 (163.8) 59

施工参考図

●図中 C 寸法（スラブ厚）をご指定下さい。

打込型・断熱材工法用　

アスファルト・シート・防水兼用　

※ 呼び 125、150 サイズは RSGH-9000 型のみとなります。

(30)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

　オールステンレス製

　オーバーフロー管

YXOS1-50 型

品名：オーバーフロー管材質：オールステンレス鋼

NOFS-510 型

品名：オーバーフロー管材質：オールステンレス鋼 ●ご注文の際は図中Ｌ1 寸法，及びＬ2 寸法をご指定　下さい。 ● L2 寸法は 30 ㎜以上でご指定下さい。 ●ご注文の際は図中Ｌ1 寸法，及びＬ2 寸法をご指定下さい。

YXOS1 型施工参考図

●ご注文の際は図中 L,Ｌ1,Ｌ2 寸法をご指定下さい。 ● L 寸法は 150 ㎜以上、L2 寸法は 30 ㎜以上でご指定下さい。

PROFS-50 型

品名：オーバーフロー管材質：オールステンレス鋼型枠への先付け施工、 PC 板へのプレセットが可能な製品です。本体施工後に連通管の取付けができます。部品表品番部品名称材質備考・表面処理 ① 本体 SUS304 ② 防水層押え SUS304 ③ 丸小ねじ SUS304 M6×10 ④ 連通管 SUS304

(31)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

オーバーフロー管　

縦樋貫通金物　　　

●ご注文の際は図中Ｌ1 寸法，及びＬ2 寸法をご指定下　さい。寸法表〔単位 mm〕

ROFS,ROFS 型施工参考図

ROFS-50 型

品名：オーバーフロー管材質：ステンレス鋼 ( 連通管 )

ROF-50 型

品名：オーバーフロー管材質：一般構造用圧延鋼材 ( 連通管 ) 呼び d A G h H 50 60.5 72 210 15 45 部品表品番部品名称材質備考・表面処理 ① 本体 FC200 防錆塗装 ② 連通管 SUS304 (ROFS) ② 連通管 SS400 亜鉛めっき (ROF) ③ 締付ボルト SWCH M10×40・ユニクロ ④ 防水層押え FC200 防錆塗装

(32)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

RWS-T 型

品名：雨量調整管（オリフィス）材質：ステンレス鋼

RWS-Y 型

品名：雨量調整管（オリフィス）材質：ステンレス鋼 ●ご注文の際は取付ルーフドレインの型式をご指定下さい。 ●図中のＨ寸法，及び開口部寸法（Ｗ , ｈ）及び箇所をご指定下さい。

※ オリフィス（雨量調整管）について

　その地域の下水処理能力を越える集中豪雨時に、一時的に屋上に雨水を溜めて下水本管へ流出するのを遅らせる目的の装置です。

　雨量調整管（オリフィス）

　屋上庭園用ドレインカバー

寸法表〔単位 mm〕型　式 A B H H150 300 400 150 H250 250 H350 350 H450 450 寸法表〔単位 mm〕呼び A B C D H H250 300 400 200 250 250 H350 350 H450 450 部品表品番部品名称材質備考・表面処理 ① 本体 SUS304 ② 点検蓋 SUS304 ヘアライン仕上

縦引用

横引用

RDC-T 型

品名：屋上庭園用ドレインカバー材質：ステンレス鋼

RDC-Y 型

品名：屋上庭園用ドレインカバー材質：ステンレス鋼

縦引用

横引用

(33)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

飛散防止カバー　

継手　

寸法表〔単位 mm〕呼　径 d L 50 R2 ( 59.6) 200 250 300 350 400 450 500 65 R2½ ( 75.1) 75 R3 ( 87.8) 100 R4 (113.0) 125 R5 (138.4) 150 R6 (163.8)

継手

接続：直片ねじ　　　管用テーパねじ

継手

接続：直両ねじ　　　管用テーパねじ ●注文の際はＬ寸法をご指定下さい。 ●材質をご指定下さい。（SUS,SGP,VP） ●注文の際はＬ寸法をご指定下さい。●材質をご指定下さい。（SUS,SGP,VP）

RSPN 型

規格：都市再生機構　　　公団住宅標準詳細設計図集　　　(AE-603) 準拠品名：飛散防止カバー材質：ゴム製（EPDM）

直片ねじ

直両ねじ

寸法表〔単位 mm〕呼び A H 50 63 100 75 92 ₉₅ 100 117 125 142.5 120 150 168 165

■参考図

（１）

（４）

（５）

（２）

（６）

（３）

(34)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ステンレス製防塵網

●ステンレス製防塵網は、ゴミや枯葉等によるストレーナーの目詰まりを防止し、スムーズ

　な排水を行うためのルーフドレイン保護カバーです。

●錆に強いステンレス製ですので、長期にわたり美観を損なうことなく清潔にご使用いただ

　けます。

●ステンレス製網は、0.95d×5 メッシュです。

寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕

A-9000 型

品名：防塵網用途：屋上用　　　( アスファルト・シート防水兼用 ) 材質：ステンレス鋼

A-3000 型

品名：防塵網用途：屋上・庇・バルコニー用　　　( アスファルト・シート防水兼用 ) 材質：ステンレス鋼

A-10000 型

品名：防塵網用途：中継用　　　( アスファルト・シート防水兼用 ) 材質：ステンレス鋼

M-9000 型

品名：防塵網用途：屋上用　　　( モルタル・塗膜防水兼用 ) 材質：ステンレス鋼部品表品番部品名称材質備考・表面処理防塵網 SUS304 取付金具 SUS304 型　式 A H A-9075 215 120 A-9100 225 125 A-9125 255 130 A-9150 285 140 型　式 A H A-3075 215 50 A-3100 225 A-3125 255 A-3150 285 70 型　式 A B H A-10075 215 94 80 A-10100 225 119 ₉₅ A-10125 255 145 A-10150 285 170 125 型　式 A H M-9050 125 80 M-9065 135 105 M-9075 155 115 M-9100 180 130 M-9125 210 135 M-9150 235 165

(35)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕

◎コンパクトタイプ用

部品表品番部品名称材質備考・表面処理防塵網 SUS304 取付金具 SUS304

M-3000 型

品名：防塵網用途：屋上・庇・バルコニー用　　　( モルタル・塗膜防水兼用 ) 材質：ステンレス鋼

M-10000 型

品名：防塵網用途：中継用　　　( モルタル・塗膜防水兼用 ) 材質：ステンレス鋼

MAX-9000 型

品名：防塵網用途：屋上用材質：ステンレス鋼

MAX-3000 型

品名：防塵網用途：屋上・庇・バルコニー用材質：ステンレス鋼

MAX-10000 型

品名：防塵網用途：中継用材質：ステンレス鋼型　式 A H M-3050 125 30 M-3065 135 M-3075 155 M-3100 180 M-3125 210 45 M-3150 235 70 型　式 A B H M-10050 125 64 75 M-10065 135 80 M-10075 155 93 M-10100 180 118 90 M-10125 210 145 100 M-10150 235 170 140 型　式 A H MAX-9050 120 100 MAX-9065 135 105 MAX-9075 145 125 MAX-9100 175 155 MAX-9125 195 ₁₈₅ MAX-9150 230 型　式 A H MAX-3050 120 50 MAX-3065 135 MAX-3075 145 MAX-3100 175 MAX-3125 195 MAX-3150 230 型　式 A B H MAX-10050 120 64 70 MAX-10065 135 80 MAX-10075 145 93 MAX-10100 175 118 MAX-10125 195 145 MAX-10150 230 170 85

(36)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕寸法表〔単位 mm〕

◎コンパクトタイプ用

MA-7000 型

品名：防塵網用途：屋上用・横引型材質：ステンレス鋼

MA-8000 型

MAJ-7000 型

品名：防塵網用途：屋上用・横引型 (J 型用 ) 材質：ステンレス鋼

MAJ-8000 型

MAX-7000 型

MAX-8000 型

MAXJ-7000 型

MAXJ-8000 型

品名：防塵網用途：屋上用・横引型 (J 型用 ) 材質：ステンレス鋼部品表品番部品名称材質備考・表面処理防塵網 SUS304 取付金具 SUS304 型　　式 A B C MA-7050・8050 90 90 125 MA-7065・8065 MA-7075・8075 130 115 185 MA-7100・8100 MA-7125・8125 180 180 230 MA-7150・8150 MA-7200・8200 230 230 290 型　　式 A B C MAX-7050・8050 75 75 125 MAX-7065・8065 80 80 140 MAX-7075・8075 95 95 150 MAX-7100・8100 110 110 180 MAX-7125・8125 135 135 210 MAX-7150・8150 165 165 230 型　　式 A B C MAJ-7050・8050 ₉₀ ₉₀ ₁₂₅ MAJ-7065・8065 MAJ-7075・8075 130 115 185 MAJ-7100・8100 MAJ-7125・8125 180 180 230 MAJ-7150・8150 MAJ-7200・8200 230 230 290 型　　式 A B C MAXJ-7050・8050 75 75 125 MAXJ-7065・8065 80 80 140 MAXJ-7075・8075 95 95 150 MAXJ-7100・8100 110 110 180 MAXJ-7125・8125 135 135 210 MAXJ-7150・8150 165 165 230

(37)

鋳鉄製ルーフドレイン

Roof Drain

17 鋳鉄製ルーフドレイン

ステンレス製防塵網取扱い手順

縦引用取扱い手順

横引用取扱い手順

１. 縦引用ルーフドレイン２. 防塵網をセットします。３. 取付金具をセットします。４. 取付金具をストレーナーに引っ掛け蝶ナットで防塵網を固定します。５. 完成１. 横引用ルーフドレイン２. 防塵網をセットします。３. 取付金具をセットします。４. 取付金具をストレーナーに引っ掛け蝶ナットで防塵網を固定します。５. 完成
