Supermicro TwinPro
2
™
2014年8月版
システムガイド
1
CPU互換性リスト (1)
E5-2600 v2 Ivy Bridge-EP (socket R)
Supermicro TwinPro
2
™
http://www.supermicro.com/products/nfo/2UTwinPro.cfm
2014年8月版
システムガイド
(前面)
(前面)
(背面)
SYS-2027PR
シリーズ
SYS-6027PR
シリーズ
Supermicro TwinPro
2
™
2014年8月版
システムガイド
2
SYS‐6027PR‐HTR / SYS‐6027PR‐HTTR / SYS‐6027PR‐HTFR
SYS‐6027PR‐HC0R / SYS‐6027PR‐HC0TR / SYS‐6027PR‐HC0FR
SYS‐6027PR‐HC1R / SYS‐6027PR‐HC1TR / SYS‐6027PR‐HC1FR
SYS‐2027PR‐HTR / SYS‐2027PR‐HTTR / SYS‐2027PR‐HTFR
SYS‐2027PR‐HC0R / SYS‐2027PR‐HC0TR / SYS‐2027PR‐HC0FR
SYS‐2027PR‐HC1R / SYS‐2027PR‐HC1TR / SYS‐2027PR‐HC1FR
4
4
最大搭載数 ノードあたり2CPU ノードあたり2CPUCPUタイプ インテル® Xeon® E5-2600 および E5-2600 v2ファミリー インテル® Xeon® E5-2600 および E5-2600 v2ファミリー キャッシュ 最大30MB 最大30MB QPI 最高 8GT/s 最高 8GT/s 最大TDP 135 W 135 W インテル® C606 インテル® C606 メモリタイプ DDR3 ECC (RDIMM)240ピン メモリー 1866/1600/1333/1066/800MHz DDR3 ECC (RDIMM)240ピン メモリー 1866/1600/1333/1066/800MHz 電圧 1.5Vおよび1.35V 1.5Vおよび1.35V スロット数 16 16 対応容量 32GB, 16GB, 8GB, 4GB, 2GB, 1GB 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
最大搭載容量
最大1TBのLRDIMMあるいは512GBのRDIMM 最大1TBのLRDIMMあるいは512GBのRDIMM Matrox G200eW Matrox G200eWドライブベイ ノードあたり3x 3.5"ホットスワップ対応 ノードあたり6x 2.5"ホットスワップ対応 HDD種別 T ‐ 2x SATA3 + 1x SATA2 C0, C1: SAS3 T ‐ 2x SATA3 + 4x SATA2 C0, C1: SAS3 コントローラー T - インテル C606C1 - LSI 3108
C0 - LSI 3008
T - インテル C606 C1 - LSI 3108 C0 - LSI 3008 RAID C1 ‐ RAID 0, 1, 5, 10T ‐ RAID 0, 1, 10
C0 ‐ RAID 0, 1, 10 T ‐ RAID 0, 1, 10 C1 ‐ RAID 0, 1, 5, 6, 10, 50 C0 ‐ RAID 0, 1, 10 x PCI‐E 3.0 x16 ロープロファイル, 1x 0スロット x PCI‐E 3.0 x16 ロープロファイル, 1x 0スロット HC1/C0R ‐ 2x GbE (インテルi350) HC1/C0TR ‐ 2x 10G Base‐T (インテルX540) HC1/C0FR ‐ 1xFDR (Mellanox ConnectX-3) HC1/C0R ‐ 2x GbE (インテルi350) HC1/C0TR ‐ 2x 10G Base‐T (インテルX540) HC1/C0FR ‐ 1xFDR (Mellanox ConnectX-3) LAN経由によるIPMI 2.0 & KVM LAN経由によるIPMI 2.0 & KVM
438mm x 88mm x 724mm 438mm x 88mm x 724mm
38.6kg 38.6kg
I2C & PMBus搭載2000W冗長電源 I2C & PMBus搭載2000W冗長電源
4x 80mm速度制御機能付きヘビーデュティーPWMファン 4x 80mm速度制御機能付きヘビーデュティーPWMファン 運用温度: 10℃ to 35℃ 保管温度: ‐40℃ to 70℃ 運用時湿度: 8% ~90%(結露無き事) 保管時湿度: 5% ~95%(結露無き事) 運用温度: 10℃ to 35℃ 保管温度: ‐40℃ to 70℃ 運用時湿度: 8% ~90%(結露無き事) 保管時湿度: 5% ~95%(結露無き事) RoHS指令対応 RoHS指令対応 標準完成システム保証: 3年(作業・パーツ) 1年(クロスシップ) 標準完成システム保証: 3年(作業・パーツ) 1年(クロスシップ) 重量 ストレージ CPU 型番 チップセット メモリー 電源 システム冷却 運用環境 環境コンプライアンス 保証
Twin Pro
²
サイズ システム管理 ネットワーク 拡張スロット VGA 最大ノード数Supermicro TwinPro
2
™
システム仕様
Supermicro TwinPro
2
™
2014年8月版
システムガイド
3
CPU互換性リスト (1)
E5-2600 v2 Ivy Bridge-EP (socket R)
ファン
CPU
メモリー
PCI-E x16
PCI-E x8
電源
電源ボタン
電源ボタン
UIDボタン
UIDボタン
アラートLED
アラートLED
ネットワークLED
ネットワークLED
PCI-E x16スロット
VGA
Infinibandポート
電源
GbE LANポート
USBポート
IPMI LANポート
ドーターカード
0スロット
(Supermicro独占規格品)
(前面)
(前面)
(背面)
Supermicro TwinPro
2
™
2014年8月版
システムガイド
4
CPU互換性リスト (1)
E5-2600 v2 Ivy Bridge-EP (socket R)
Supermicro型番
ベンダー型番
概要
TDP
最大メモリ周波数
(Mhz)
P4X‐DPE52697V2‐SR19H
CM8063501288843
Ivy Bridge 12C E5‐2697V2 2.7G 30M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52695V2‐SR1BA
CM8063501288706
Ivy Bridge 12C E5‐2695V2 2.4G 30M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52690V2‐SR1A5
CM8063501374802
Ivy Bridge 10C E5‐2690V2 3.0G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52680V2‐SR1A6
CM8063501374901
Ivy Bridge 10C E5‐2680V2 2.8G 25M 8G /s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52670V2‐SR1A7
CM8063501375000
Ivy Bridge 10C E5‐2670V2 2.5G 25M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52667V2‐SR19W CM8063501287304
Ivy Bridge 8C E5‐2667V2 3.3G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52660V2‐SR1AB
CM8063501452503
Ivy Bridge 10C E5‐2660V2 2.2G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52658V2‐SR1A0
CM8063501293200
Ivy Bridge 10C E5‐2658V2 2.4G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52650V2‐SR1A8
CM8063501375101
Ivy Bridge 8C E5‐2650V2 2.6G 20M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52643V2‐SR19X
CM8063501287403
Ivy Bridge 6C E5‐2643V2 3.5G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52640V2‐SR19Z
CM8063501288202
Ivy Bridge 8C E5‐2640V2 2.0G 20M 7.2GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52637V2‐SR1B7
CM8063501520800
Ivy Bridge 4C E5‐2637V2 3.5G 15M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52630V2‐SR1AM CM8063501288100
Ivy Bridge 6C E5‐2630V2 2.6G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52620V2‐SR1AN
CM8063501288301
Ivy Bridge 6C E5‐2620V2 2.1G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52609V2‐SR1AX
CM8063501375800
Ivy Bridge 4C E5‐2609V2 2.5G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52603V2‐SR1AY
CM8063501375902
Ivy Bridge 4C E5‐2603V2 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52650LV2‐SR19Y CM8063501287602
Ivy Bridge 10C E5‐2650LV2 1.7G 25M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52648LV2‐SR1A2 CM8063501293506
Ivy Bridge 10C E5‐2648LV2 1.9G 25M 8GT/s QPI
70w
DDR3 ‐ 1866
P4X‐DPE52630LV2‐SR1AZ CM8063501376200
Ivy Bridge 6C E5‐2630LV2 2.4G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1600
P4X‐DPE52628LV2‐SR1AF CM8063501522202
Ivy Bridge 8C E5‐2628LV2 1.9G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52618LV2‐SR1B8 CM8063501521302
Ivy Bridge 6C E5‐2618LV2 2.0G 15M 8GT/s QPI
50w
DDR3 ‐ 1333
P4X‐DPE52690‐SR0L0
CM8062101122501
Sandy Bridge 8C E5‐2690 2.9G 20M 8GT/s QPI
135w
DDR3 ‐ 1600
P4X‐DPE52680‐SR0KH
CM8062107184424
Sandy Bridge 8C E5‐2680 2.7G 20M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52670‐SR0KX
CM8062101082713
Sandy Bridge 8C E5‐2670 2.6G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52667‐SR0KP
CM8062100854802
Sandy Bridge 6C E5‐2667 2.9G 15M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52665‐SR0L1
CM8062101143101
Sandy Bridge 8C E5‐2665 2.4G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52660‐SR0KK
CM8062107184801
Sandy Bridge 8C E5‐2660 2.2G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52658‐SR0LZ
CM8062101042805
Sandy Bridge 8C E5‐2658 2.1G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52650‐SR0KQ
CM8062100856218
Sandy Bridge 8C E5‐2650 2.0G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52643‐SR0L7
CM8062107185605
Sandy Bridge 4C E5‐2643 3.3G 10M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52640‐SR0KR
CM8062100856401
Sandy Bridge 6C E5‐2640 2.5G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52637‐SR0LE
CM8062101143202
Sandy Bridge 2C E5‐2637 3.0G 5M 8GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52630‐SR0KV
CM8062101038801
Sandy Bridge 6C E5‐2630 2.3G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52620‐SR0KW
CM8062101048401
Sandy Bridge 6C E5‐2620 2.0G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52609‐SR0LA
CM8062107186604
Sandy Bridge 4C E5‐2609 2.4G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52603‐SR0LB
CM8062100856501
Sandy Bridge 4C E5‐2603 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52630L‐SR0KM
CM8062107185405
Sandy Bridge 6C E5‐2630L 2.0G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1333
P4X‐DPE52648L‐SR0LX
CM8062100854905
Sandy Bridge 8C E5‐2648L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52650L‐SR0KL
CM8062107185309
Sandy Bridge 8C E5‐2650L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
DP ‐ Ivy Bridge‐EP "R" (12/10/8/6/4‐コア
DP ‐ Sandy Bridge‐EP "R" (8/6/4/2‐コア)
注意: システム、筐体、ヒートシンク構成および運用環境に応じて最大135W TDPまで対応します。
Supermicro TwinPro
2
™
2014年8月版
システムガイド
5
E5-2600 Sandy Bridge-EP (socket R)
Compatible CPUs (2)
Supermicro型番
ベンダー型番
概要
TDP
最大メモリ周波数
(Mhz)
P4X‐DPE52697V2‐SR19H
CM8063501288843
Ivy Bridge 12C E5‐2697V2 2.7G 30M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52695V2‐SR1BA
CM8063501288706
Ivy Bridge 12C E5‐2695V2 2.4G 30M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52690V2‐SR1A5
CM8063501374802
Ivy Bridge 10C E5‐2690V2 3.0G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52680V2‐SR1A6
CM8063501374901
Ivy Bridge 10C E5‐2680V2 2.8G 25M 8G /s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52670V2‐SR1A7
CM8063501375000
Ivy Bridge 10C E5‐2670V2 2.5G 25M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52667V2‐SR19W CM8063501287304
Ivy Bridge 8C E5‐2667V2 3.3G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52660V2‐SR1AB
CM8063501452503
Ivy Bridge 10C E5‐2660V2 2.2G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52658V2‐SR1A0
CM8063501293200
Ivy Bridge 10C E5‐2658V2 2.4G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52650V2‐SR1A8
CM8063501375101
Ivy Bridge 8C E5‐2650V2 2.6G 20M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52643V2‐SR19X
CM8063501287403
Ivy Bridge 6C E5‐2643V2 3.5G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52640V2‐SR19Z
CM8063501288202
Ivy Bridge 8C E5‐2640V2 2.0G 20M 7.2GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52637V2‐SR1B7
CM8063501520800
Ivy Bridge 4C E5‐2637V2 3.5G 15M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52630V2‐SR1AM CM8063501288100
Ivy Bridge 6C E5‐2630V2 2.6G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52620V2‐SR1AN
CM8063501288301
Ivy Bridge 6C E5‐2620V2 2.1G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52609V2‐SR1AX
CM8063501375800
Ivy Bridge 4C E5‐2609V2 2.5G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52603V2‐SR1AY
CM8063501375902
Ivy Bridge 4C E5‐2603V2 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52650LV2‐SR19Y CM8063501287602
Ivy Bridge 10C E5‐2650LV2 1.7G 25M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52648LV2‐SR1A2 CM8063501293506
Ivy Bridge 10C E5‐2648LV2 1.9G 25M 8GT/s QPI
70w
DDR3 ‐ 1866
P4X‐DPE52630LV2‐SR1AZ CM8063501376200
Ivy Bridge 6C E5‐2630LV2 2.4G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1600
P4X‐DPE52628LV2‐SR1AF CM8063501522202
Ivy Bridge 8C E5‐2628LV2 1.9G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52618LV2‐SR1B8 CM8063501521302
Ivy Bridge 6C E5‐2618LV2 2.0G 15M 8GT/s QPI
50w
DDR3 ‐ 1333
P4X‐DPE52690‐SR0L0
CM8062101122501
Sandy Bridge 8C E5‐2690 2.9G 20M 8GT/s QPI
135w
DDR3 ‐ 1600
P4X‐DPE52680‐SR0KH
CM8062107184424
Sandy Bridge 8C E5‐2680 2.7G 20M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52670‐SR0KX
CM8062101082713
Sandy Bridge 8C E5‐2670 2.6G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52667‐SR0KP
CM8062100854802
Sandy Bridge 6C E5‐2667 2.9G 15M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52665‐SR0L1
CM8062101143101
Sandy Bridge 8C E5‐2665 2.4G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52660‐SR0KK
CM8062107184801
Sandy Bridge 8C E5‐2660 2.2G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52658‐SR0LZ
CM8062101042805
Sandy Bridge 8C E5‐2658 2.1G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52650‐SR0KQ
CM8062100856218
Sandy Bridge 8C E5‐2650 2.0G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52643‐SR0L7
CM8062107185605
Sandy Bridge 4C E5‐2643 3.3G 10M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52640‐SR0KR
CM8062100856401
Sandy Bridge 6C E5‐2640 2.5G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52637‐SR0LE
CM8062101143202
Sandy Bridge 2C E5‐2637 3.0G 5M 8GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52630‐SR0KV
CM8062101038801
Sandy Bridge 6C E5‐2630 2.3G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52620‐SR0KW
CM8062101048401
Sandy Bridge 6C E5‐2620 2.0G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52609‐SR0LA
CM8062107186604
Sandy Bridge 4C E5‐2609 2.4G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52603‐SR0LB
CM8062100856501
Sandy Bridge 4C E5‐2603 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52630L‐SR0KM
CM8062107185405
Sandy Bridge 6C E5‐2630L 2.0G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1333
P4X‐DPE52648L‐SR0LX
CM8062100854905
Sandy Bridge 8C E5‐2648L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52650L‐SR0KL
CM8062107185309
Sandy Bridge 8C E5‐2650L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
DP ‐ Ivy Bridge‐EP "R" (12/10/8/6/4‐コア
DP ‐ Sandy Bridge‐EP "R" (8/6/4/2‐コア)
Supermicro型番
ベンダー型番
概要
TDP
最大メモリ周波数
(Mhz)
P4X‐DPE52697V2‐SR19H
CM8063501288843
Ivy Bridge 12C E5‐2697V2 2.7G 30M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52695V2‐SR1BA
CM8063501288706
Ivy Bridge 12C E5‐2695V2 2.4G 30M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52690V2‐SR1A5
CM8063501374802
Ivy Bridge 10C E5‐2690V2 3.0G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52680V2‐SR1A6
CM8063501374901
Ivy Bridge 10C E5‐2680V2 2.8G 25M 8G /s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52670V2‐SR1A7
CM8063501375000
Ivy Bridge 10C E5‐2670V2 2.5G 25M 8GT/s QPI
115w
DDR3 ‐ 1866
P4X‐DPE52667V2‐SR19W CM8063501287304
Ivy Bridge 8C E5‐2667V2 3.3G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52660V2‐SR1AB
CM8063501452503
Ivy Bridge 10C E5‐2660V2 2.2G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52658V2‐SR1A0
CM8063501293200
Ivy Bridge 10C E5‐2658V2 2.4G 25M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52650V2‐SR1A8
CM8063501375101
Ivy Bridge 8C E5‐2650V2 2.6G 20M 8GT/s QPI
95w
DDR3 ‐ 1866
P4X‐DPE52643V2‐SR19X
CM8063501287403
Ivy Bridge 6C E5‐2643V2 3.5G 25M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52640V2‐SR19Z
CM8063501288202
Ivy Bridge 8C E5‐2640V2 2.0G 20M 7.2GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52637V2‐SR1B7
CM8063501520800
Ivy Bridge 4C E5‐2637V2 3.5G 15M 8GT/s QPI
130w
DDR3 ‐ 1866
P4X‐DPE52630V2‐SR1AM CM8063501288100
Ivy Bridge 6C E5‐2630V2 2.6G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52620V2‐SR1AN
CM8063501288301
Ivy Bridge 6C E5‐2620V2 2.1G 15M 7.2GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52609V2‐SR1AX
CM8063501375800
Ivy Bridge 4C E5‐2609V2 2.5G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52603V2‐SR1AY
CM8063501375902
Ivy Bridge 4C E5‐2603V2 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1333
P4X‐DPE52650LV2‐SR19Y CM8063501287602
Ivy Bridge 10C E5‐2650LV2 1.7G 25M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52648LV2‐SR1A2 CM8063501293506
Ivy Bridge 10C E5‐2648LV2 1.9G 25M 8GT/s QPI
70w
DDR3 ‐ 1866
P4X‐DPE52630LV2‐SR1AZ CM8063501376200
Ivy Bridge 6C E5‐2630LV2 2.4G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1600
P4X‐DPE52628LV2‐SR1AF CM8063501522202
Ivy Bridge 8C E5‐2628LV2 1.9G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52618LV2‐SR1B8 CM8063501521302
Ivy Bridge 6C E5‐2618LV2 2.0G 15M 8GT/s QPI
50w
DDR3 ‐ 1333
P4X‐DPE52690‐SR0L0
CM8062101122501
Sandy Bridge 8C E5‐2690 2.9G 20M 8GT/s QPI
135w
DDR3 ‐ 1600
P4X‐DPE52680‐SR0KH
CM8062107184424
Sandy Bridge 8C E5‐2680 2.7G 20M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52670‐SR0KX
CM8062101082713
Sandy Bridge 8C E5‐2670 2.6G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52667‐SR0KP
CM8062100854802
Sandy Bridge 6C E5‐2667 2.9G 15M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52665‐SR0L1
CM8062101143101
Sandy Bridge 8C E5‐2665 2.4G 20M 8GT/s QPI
115w
DDR3 ‐ 1600
P4X‐DPE52660‐SR0KK
CM8062107184801
Sandy Bridge 8C E5‐2660 2.2G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52658‐SR0LZ
CM8062101042805
Sandy Bridge 8C E5‐2658 2.1G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52650‐SR0KQ
CM8062100856218
Sandy Bridge 8C E5‐2650 2.0G 20M 8GT/s QPI
95w
DDR3 ‐ 1600
P4X‐DPE52643‐SR0L7
CM8062107185605
Sandy Bridge 4C E5‐2643 3.3G 10M 8GT/s QPI
130w
DDR3 ‐ 1600
P4X‐DPE52640‐SR0KR
CM8062100856401
Sandy Bridge 6C E5‐2640 2.5G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52637‐SR0LE
CM8062101143202
Sandy Bridge 2C E5‐2637 3.0G 5M 8GT/s QPI
80w
DDR3 ‐ 1600
P4X‐DPE52630‐SR0KV
CM8062101038801
Sandy Bridge 6C E5‐2630 2.3G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52620‐SR0KW
CM8062101048401
Sandy Bridge 6C E5‐2620 2.0G 15M 7.2GT/s QPI
95w
DDR3 ‐ 1333
P4X‐DPE52609‐SR0LA
CM8062107186604
Sandy Bridge 4C E5‐2609 2.4G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52603‐SR0LB
CM8062100856501
Sandy Bridge 4C E5‐2603 1.8G 10M 6.4GT/s QPI
80w
DDR3 ‐ 1066
P4X‐DPE52630L‐SR0KM
CM8062107185405
Sandy Bridge 6C E5‐2630L 2.0G 15M 7.2GT/s QPI
60w
DDR3 ‐ 1333
P4X‐DPE52648L‐SR0LX
CM8062100854905
Sandy Bridge 8C E5‐2648L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
P4X‐DPE52650L‐SR0KL
CM8062107185309
Sandy Bridge 8C E5‐2650L 1.8G 20M 8GT/s QPI
70w
DDR3 ‐ 1600
DP ‐ Ivy Bridge‐EP "R" (12/10/8/6/4‐コア
DP ‐ Sandy Bridge‐EP "R" (8/6/4/2‐コア)
注意: システム、筐体、ヒートシンク構成および運用環境に応じて最大135W TDPまで対応します。

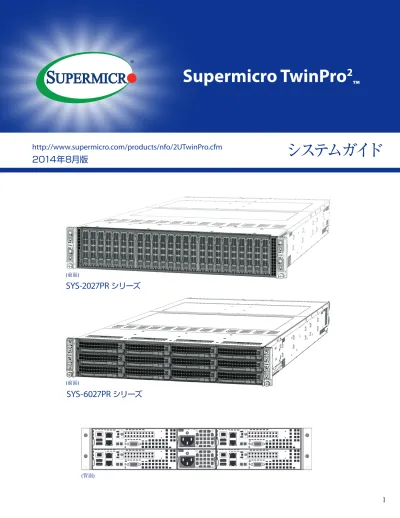

Supermicro TwinPro
2
™
2014年8月版
システムガイド
6
最適なCPU / メモリー構成
CPUと関連づいたメモリ配列
CPU#
関連づいたメモリモジュール
CPU 1
P1-DIMMA1
P1-
DIMMB1
P1-
DIMMC1
P1-
DIMMD1
P1-
DIMMA2
P1-
DIMMB2
P1-
DIMMC2
P1-
DIMMD2
CPU2
P2-DIMME1
P2-
DIMMF1
P2-
DIMMG1
P2-
DIMMH1
P2-
DIMME2
P2-
DIMM F2
P2-
DIMMG2
P2-
DIMMH2
最高性能の為のCPUおよびメモリモジュールの搭載について
CPU+メモリ数
(メモリーが正しく性能を発揮するため、以下の指示に従って下さい.)
1 CPU &
2 DIMMs
CPU1
P1-DIMMA1/P1-DIMMB1
1 CPU &
4 DIMMs
CPU1
P1-DIMMA1/P1-DIMMB1, P1-DIMMC1/P1-DIMMD1
1 CPU &
5~8 DIMMs
CPU1
P1-DIMMA1/P1-DIMMB1, P1-DIMMC1/P1-DIMMD1 +
任意のペア
P1-DIMMA2/
P1-DIMMB2/P1-DIMMC2/P1-DIMMD2
スロット
2 CPUs &
4 DIMMs
CPU1 + CPU2
P1-DIMMA1/P1-DIMMB1, P2-DIMME1/P2-DIMMF1
2 CPUs &
6 DIMMs
CPU1 + CPU2
P1-DIMMA1/P1-DIMMB1/P1-DIMMC1/P1-DIMMD1, P2-DIMME1/P2-DIMMF1
2 CPUs &
8 DIMMs
CPU1 + CPU2
P1-DIMMA1/P1-DIMMB1/P1-DIMMC1/P1-DIMMD1,
P2-DIMME1/P2-DIMMF1/P2-DIMMG1/P2-DIMMH1
2 CPUs &
9~16 DIMMs
CPU1 + CPU2
P1-DIMMA1/P1-DIMMB1/P1-DIMMC1/P1-DIMMD1, P2-DIMME1/P2-DIMMF1/
P2-DIMMG1/P2-DIMMH1 +
任意のペア
P1, P2 DIMM
スロット
2 CPUs &
16 DIMMs
CPU1 + CPU2
P1-DIMMA1/P1-DIMMB1/P1-DIMMC1/P1-DIMMD1,
P2-DIMME1/P2-DIMMF1/P2-DIM-MG1/P2-DIMMH1,P1-DIMMA2/P1-DIMMB2/P1-DIMMC2/P1-DIMMD2, P2-DIMME2/
P2-DIMMF2/P2-DIMMG2/P2-DIMMH2
インテルE5-2600シリーズCPU UDIMM対応
1DPC
1DPC
2DPC
1.35V
1.5V
1.35V
1.5V
1.35V
1.5V
1Rx8
Non-ECC
1GB
2GB
4GB
NA
1066, 1333,
1600
NA
1066,
1333
NA
1066,
1333
2Rx8
Non-ECC
2GB
4GB
8GB
NA
1066, 1333,
1600
NA
1066,
1333
NA
1066,
1333
1Rx16
Non-ECC
512MB
1GB
2GB
NA
1066, 1333,
1600
NA
1066,
1333
NA
1066,
1333
1Rx8 ECC
1GB
2GB
4GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066,
1333
1066
1066,
1333
2Rx8 ECC
2GB
4GB
8GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066,
1333
1066
1066,
1333
Note: For detailed information on memory support and updates, please refer to the SMC Recommended
Memory List posted on our website at http://www.supermicro.com/support/resources/mem.cfm.
(E5-2600 v2ベースのシステムにおける)RDIMM(ECC)モジュールの場合
インテルE5-2600v2シリーズCPUにおける RDIMM(ECC)対応
ランク
および
データ
補正
DIMM容量
(下記メモ参照)
チャンネルあたりのDIMM、スロット、速度および電圧
チャンネルあたり1スロット チャンネルあたり2スロットまで
1DPC
1DPC
2DPC
1.35V
1.5V
1.35V
1.5V
1.35V
1.5V
1Rx8
1GB
2GB
4GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
2Rx8
2GB
4GB
8GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
1Rx4
2GB
4GB
8GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
2Rx4
4GB
8GB
16GB
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
1066,
1333
1066, 1333,
1600
4Rx4
8GB
16GB
32GB
800
1066 800
1066 800
800
4Rx8
4GB
8GB
16GB
800
1066
800
1066
800
800
注意：対応メモリーに関するサポート状況や最新情報は以下のSupermicro推奨メモリリストのサイトをご覧くだ
さい。 http://www.supermicro.com/support/resources/mem.cfm
(E5-2600 v2ベースのシステムにおける)LRDIMM(ECC)モジュールの場合
インテルE5-2600シリーズCPU LRDIMM対応
チャンネルあたりのDIMM、スロット、
速度および電圧
チャンネルあたり
1スロットまで
1DPC
1DPC and 2DPC
1.35V
1.5V
1.35V
1.5V
4Rx4 (DDP)
16GB
32GB
1066,
1333
1066,
1333
1066
1066,
1333
4Rx8 (P)
8GB
16GB
1066,
1333
1066,
1333
1066
1066,
1333
Note: For detailed information on memory support and updates, please refer to the
SMC Recommended Memory List posted on our website at http://www.supermicro.
com/support/resources/mem.cfm.
Memory Installation for the Processor E5-2600v2-based
Platforms
(E5-2600 v2ベースのシステムにおける)LRDIMM(ECC)モジュール
の場合
インテルE5-2600(v2)シリーズCPUにおけるUDIMM対応
ランク
および
データ
補正
DIMM容量
(下記メモ参照)
チャンネルあたりのDIMM、スロット、速度および電圧
チャンネルあたり2スロットまで
1DPC
2DPC
1.35V
1.5V
1.35V
1.5v
1Rx8
Non-ECC
1GB
2GB
4GB
NA
1066,1333,
1600,1866
N/A
1066,1333,1600
2Rx8
Non-ECC
2GB
4GB
8GB
NA
1066,1333,
1600,1866
N/A
1066,1333,1600
1Rx16
Non-ECC
512MB
1GB
2GB
NA
1066,1333,
1600,1866
N/A
1066,1333,1600
1Rx8
ECC
1GB
2GB
4GB
1066,
1333
1066,1333,
1600,1866
1066,1333
1066,1333,1600
2Rx8
ECC
2GB
4GB
8GB
1066,
1333
1066, 1333,
1600,1866
1066,1333
1066,1333,1600
注意：対応メモリーに関するサポート状況や最新情報は以下のSupermicro推奨メモリリストのサイ
トをご覧ください。 http://www.supermicro.com/support/resources/mem.cfm
インテルE5-2600v2シリーズCPUにおける RDIMM(ECC)対応
DIMM容量
1DPC
2DPC
1.35V
1.5V
1.35V
1.5V
1Rx8
1GB
2GB
4GB
1 0 6 6 ,
1333
1066, 1333,
1600, 1866
1066,1333
1066, 1333, 1600
2Rx8
2GB
4GB
8GB
1 0 6 6 ,
1333
1066, 1333,
1600, 1866
1066,1333
1066, 1333, 1600
1Rx4
2GB
4GB
8GB
1 0 6 6 ,
1333
1066, 1333,
1600, 1866
1066,1333
1066, 1333, 1600
2Rx4
4GB
8GB
16GB
1 0 6 6 ,
1333
1066, 1333,
1600, 1866
1066,1333
1066, 1333, 1600
4Rx4
8GB
16GB
32GB
800
800, 1066
800
800
4Rx8
4GB
8GB
16GB
800
800, 1066
800
800
Note: For detailed information on memory support and updates, please refer to the SMC
Recommend-ed Memory List postRecommend-ed on our website at http://www.supermicro.com/support/resources/mem.cfm.
(E5-2600 v2ベースのシステムにおける)LRDIMM(ECC)モジュールの場合
インテルE5-2600(v2)シリーズCPU LRDIMM対応
1DPC
2DPC
1.35V
1.5V
1.35V
1.5V
4Rx4
(DDP)
16GB
32GB
1066,1333,1600
1066,1333,
1600,1866
1066,1333,1600
1066,1333,1600
8Rx4
(QDP)
32GB
64GB
1066
1066
1066
1066
Note: For detailed information on memory support and updates, please refer to the SMC Recommended
Memory List posted on our website at http://www.supermicro.com/support/resources/mem.cfm.
CPU + メモリー搭載構成テーブル
ランク
および
データ
補正
DIMM容量
(下記メモ参照)
チャンネルあたり2スロットまで
インテルE5-2600v2シリーズCPUにおける RDIMM(ECC)対応
ランク
および
データ
補正
(下記メモ参照)
チャンネルあたり2スロットまで
ランクおよび
データ補正
DIMM容量
(下記メモ参照)
チャンネルあたり1スロット
チャンネルあたり2スロットまで
ランクおよび
データ補正
(下記メモ参照)
DIMM容量
チャンネルあたり
2スロットまで
チャンネルあたりのDIMM、スロット、速度および電圧
チャンネルあたりのDIMM、スロット、速度および電圧
チャンネルあたりのDIMM、スロット、速度および電圧
Notes:
•
For optimal memory performance, please install DIMMs in pairs
(with an even number of DIMMs installed).
•
All channels in a system will run at the fastest common frequency.
Intel E5-2600 Series Processor UDIMM Memory Support Ranks per DIMM
& Data Width Memory CapacityPer DIMM (See the Note below)
Speed (MT/s) and Voltage Validated by Slot per Channel (SPC) and DIMM Per Channel (DPC)
SRx8 Non-ECC
3 Slots Per Channel
1DPC 2DPC 1.35V 1.5V 1.35V 1.5V 1GB 2GB 4GB DRx8 Non-ECC SRx16 Non-ECC SRx8 ECC DRx8 ECC 2GB 4GB 8GB 512MB 1GB 2GB 1GB 2GB 4GB 2GB 4GB 8GB NA 1066, 1333 NA 1066, 1333 NA 1066, 1333 NA 1066, 1333 NA 1066, 1333 NA 1066, 1333 1066 1066, 1333 1066 1066, 1333 1066 1066, 1333 1066 1066, 1333
Installing RDIMM (ECC) Memory
Installing UDIMM (ECC/non-ECC) Memory
Intel E5-2600 Series Processor RDIMM Memory Support Ranks per DIMM & Data Width Memory Capacity Per DIMM
(See the Note below)
Speed (MT/s) and Voltage Validated by Slot per Channel (SPC) and DIMM Per Channel (DPC)
SRx8
3 Slots Per Channel
1DPC 2DPC 3DPC 1.35V 1.5V 1.35V 1.5V 1.35V 1.5V 1GB 2GB 4GB DRx8 SRx4 DRx4 QRx4 2GB 4GB 8GB 2GB 4GB 8GB 4GB 8GB 16GB 8GB 16GB 32GB 1066, 1333 1066, 1333, 1600 1066, 1333, 1600 NA 800, 1066 1066, 1333 1066, 1333, 1600 1066, 1333, 1600 NA 800, 1066 1066, 1333 1066, 1333, 1600 1066, 1333, 1600 NA 800, 1066 1066, 1333 1066, 1333, 1600 1066, 1333 1066, 1333, 1600 NA 800, 1066 800 1066 800 800 NA NA QRx8 4GB 8GB 16GB 800 1066 1066, 1333 1066, 1333 1066, 1333 800 800 NA NA
Processors and Memory Module Population for Optimal Performance Number of
CPUs + DIMMs CPU and Memory Population Configuration Table(For memory to work properly, follow the instructions below) 1 CPU & 2 DIMMs CPU1 & P1-DIMMA1/P1-DIMMB1
1 CPU & 4 DIMMs 1 CPU & 5~8 DIMMs 2 CPUs & 4 DIMMs 2 CPUs & 6 DIMMs
CPU1 & P1-DIMMA1/P1-DIMMB1, P1-DIMMC1/P1-DIMMD1
CPU1 & P1-DIMMA1/P1-DIMMB1, P1-DIMMC1/P1-DIMMD1, P1-DIMMA2/P1-DIMMB2, P1-DIMMC2/P1-DIMMD2 CPU1 + CPU2 & P1-DIMMA1/P1-DIMMB1, P2-DIMME1/P2-DIMMF1
CPU1 + CPU2 & P1-DIMMA1/P1-DIMMB1, P2-DIMME1/P2-DIMMF1, P1-DIMMC1/P1-DIMMD1
2 CPUs & 8 DIMMs 2 CPUs & 9~12 DIMMs 2 CPUs & 13 DIMMs ~24 DIMMs
CPU1 + CPU2 & P1-DIMMA1/P1-DIMMB1, P1-DIMME1/P1-DIMMF1, P2-DIMMC1/P2-DIMMD1, P2-DIMMG1/P2-DIMMH1 CPU1 + CPU2 & P1-DIMMA1/P1-DIMMB1, P2-DIMME1/P2-DIMMF1, P1-DIMMC1/P1-DIMMD1, P2-DIMMG1/P2-DIMMH1 P1-DIMMA2/P1-DIMMB2, P2-DIMME2/P2-DIMMF2
CPU1 + CPU2 & P1-DIMMA1/P1-DIMMB1, P2-DIMME1/P2-DIMMF1, P1-DIMMC1/P1-DIMMD1, P2-DIMMG1/P2-DIMMH1, P1-DIMMA2/P1-DIMMB2, P2-DIMME2/P2-DIMMF2, P1-DIMMC2/P1-DIMMD2, P2-DIMMG2/P2-DIMMH2, P1-DIMMA3/ P1-DIMMB2, P2-DIMME3/P2-DIMMF3, P1-DIMMC3/P1-DIMMD3, P2-DIMMG3/P2-DIMMH3
Processors and their Corresponding Memory Modules CPU# Corresponding DIMM Modules
CPU 1 CPU 2
Installing LRDIMM (ECC) Memory
Intel E5-2600 Series Processor LRDIMM Memory Support Ranks per DIMM & Data Width Memory Capacity Per DIMM
(See the Note below)
Speed (MT/s) and Voltage Validated by Slot per Channel (SPC) and DIMM Per Channel (DPC)
QRx4 (DDP)
3 Slots Per Channel 1DPC and 2 DPC 3DPC 1.35V 1.5V 1.35V 1.5V 16GB 32GB QRx8 (P) 8GB 16GB 1066 1066, 1333 1066 1066 1066, 1333 1066 1066 1066 A1 E1 A2 E2 A3 E3 B1 F1 B2 F2 B3 F3 C1 G1 C2 G2 C3 G3 D1 H1 D2 H2 D3 H3
