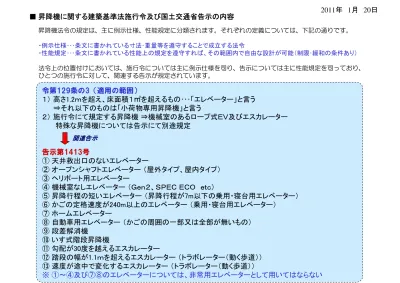

・例示仕様･･･条文に書かれている寸法･重量等を遵守することで成立する法令 ・性能規定･･･条文に書かれている性能上の規定を遵守すれば、その範囲内で自由な設計が可能（制限･緩和の条件あり） 法令上の位置付けにおいては、施行令については主に例示仕様を司り、告示については主に性能規定を司っており、 ひとつの施行令に対して、関連する告示が規定されています。 令第129条の3（適用の範囲） １） 高さ1.2ｍを超え、床面積１㎡を超えるもの･･･「エレベーター」と言う ⇒それ以下のものは「小荷物専用昇降機」と言う ２） 施行令にて規定する昇降機 ⇒機械室のあるロープ式ＥＶ及びエスカレーター 特殊な昇降機については告示にて別途規定 告示第1413号 ① 天井救出口のないエレベーター ② オープンシャフトエレベーター （屋外タイプ、屋内タイプ） ③ ヘリポート用エレベーター ④ 機械室なしエレベーター （Ｇｅｎ２、ＳＰＥＣ ＥＣＯ ｅｔｃ） ⑤ 昇降行程の短いエレベーター （昇降行程が7m以下の乗用・寝台用エレベーター） ⑥ かごの定格速度が240m以上のエレベーター （乗用・寝台用エレベーター） ⑦ ホームエレベーター ⑧ 自動車用エレベーター （かごの周囲の一部又は全部が無いもの） ⑨ 段差解消機 ⑩ いす式階段昇降機 ⑪ 勾配が30度を越えるエスカレーター ⑫ 踏段の幅が1.1ｍを超えるエスカレーター （トラボレーター（動く歩道）） ⑬ 速度が途中で変化するエスカレーター （トラボレーター（動く歩道）） ※ ①～④及び⑦⑧のエレベーターについては、非常用エレベーターとして用いてはならない 関連告示
令第129条の4（エレベーターの構造上主要な部分） １） 強度計算の規定 ・例示仕様による強度の確認 （ガイドレール等はグラフによって判断） ・エレベーター強度検証法による強度の確認 ⇒安全率等については告示に規定している ・大臣認定による強度の確認 （法68条の26） ２） ロープは2本以上 ３） 滑節構造とした接合部（ガイドシュー）については地震等で外れないこと ⇒告示にて規定している ４） 滑車を使用して吊るエレベーターについては地震時に索が滑車から外れないこと ⇒ 〃 告示第1414号 ① 部材の安全率を規定している （機種（条件）によって安全率が違う） ② ロープの直径は10ｍｍ以上必要、シーブの直径はロープの直径の40倍以上必要 告示第1494号 ・ガイドシューのかかり代が、地震力によって生じると想定されるたわみより10mm以上長いこと 告示第1498号 ・全ての綱車にロープガードの設置義務を規定 ・滑車の溝の深さの基準、ロープガードの位置の基準の明確化 （JEAS-710の改定） 告示第541号 ・上記告示1494号のエスカレーターへの準用規定 関連告示
令第129条の5（エレベーターの荷重） １） かごの積載荷重の計算方法を規定している ⇒積載量は積載荷重÷9.8 （かご内表示） 告示第1415号 ① トランク付エレベーターのトランク積載荷重の規定 ② 用途が特殊なエレベーターの積載荷重の計算 ・フォークリフトを使用する荷物用エレベーター ・ホームエレベーター ・低層共同住宅用エレベーター 関連告示
令第129条の6（エレベーターのかごの構造） １） エレベーターのかごの構造 ⇒難燃材料以上の材料を使用する （緩和の告示あり） （3停止までは制限無し） ⇒天井救出口の設置が必要 （緩和の告示あり） ２） かご内操作盤に、用途･積載量及び最大定員の表示を行う ⇒定員･･･積載量÷６５ｋｇ ３） かごの各部の衝撃に対しての構造基準の明確化 ⇒告示にて規定している ４） かご外への接触防止に対しての構造基準の明確化 ⇒告示にて規定している 令第129条の7（エレベーターの昇降路の構造） １）エレベーターの昇降路の構造 ⇒難燃材料以上の材料を使用する （緩和の告示あり） （3停止までは制限無し） ２） 敷居のすき間：4ｃｍ以下 ３） かご敷居先端から昇降路壁までのすき間：12.5ｃｍ以下 ４） 昇降路の各部に対する構造の基準の明確化 ⇒告示にて規定している ５） 出入口の戸の施錠装置の基準の明確化 ⇒告示にて規定している ６） 昇降路内のロープの引っ掛り防止対策に関する基準の明確化 ⇒告示にて規定している 告示第1416号 ・難燃材料以下の性能の材料でかご及び昇降路を造る場合の条件 （4停止以上の場合でも･･･） ⇒耐火、準耐火構造以外／住戸内のみ昇降するもの／同一階及び同一吹抜き内のみ昇降するもの 告示第1455号・・・かごの各部の衝撃／かご外への接触防止 告示第1454号・・・昇降路の各部に対する構造 告示第1447号・・・出入口の戸の施錠装置の基準 ⇒カードアロック 告示第1495号・・・昇降路内のロープの引っ掛り防止 関連告示
令第129条の8（エレベーターの駆動装置及び制御器） １）エレベーターの駆動装置（マシン）及び制御器（コントローラー）の規定･･･地震時に転倒しないこと ⇒平成20年の法改正において明確な基準を告示にて規定している ２）荷重の変動によりかごの停止位置が著しく移動しないこと ⇒リレベル機能（告示にて規定している） ３）エレベーターの制御器の構造の基準 ⇒ドアスイッチ（告示にて規定している） ４）エレベーターの保守点検を安全に行うために必要な制御が出来ること ⇒かご上にインスペクションスイッチを設ける（告示にて規定している） 告示第1429号 ・人や荷物を載せた時、著しく下がらないこと （床レベルの制限･･･リレベル機能の設置） ・出入口の戸の開閉に応じて駆動装置の動力を調整する装置を設ける ⇒インターロックスイッチ 告示第703号 ・ボルト又は溶接継ぎ目の強度確認 関連告示 令第129条の9（エレベーターの機械室） １） エレベーター機械室の規定 ⇒床面積･･･昇降路水平投影面積×2以上 （ただし書きあり） 法定天井高さ･･･2.1ｍ以上 （速度により違う） 換気設備必要 出入口 ･･･高さ1800×幅700以上 （施錠式鋼製戸） 機械室までの階段･･･蹴上げ 230以下、踏面150以上 特になし 関連告示
令第129条の10（エレベーターの安全装置） １） エレベーターの安全装置の規定（別頁参考資料を参照） ・制動装置（ブレーキ等）以外の安全装置･･･施行令にて規定 ・制動装置（ブレーキ等）･･･告示にて規定 （機種により違う） ２） 次の場合に自動的にかごを制止する装置 ・駆動装置又は制御器に故障が生じ、かごの停止が著しく移動した場合 戸開昇降保護装置 ⇒制動装置の二重化 （二重ブレーキ） ↓ ・駆動装置又は制御器に故障が生じ、かご及び昇降路の全ての出入口 告示は規定されない の戸が閉じる前にかごが昇降した場合 ↓ ⇒戸開走行防止装置 大臣認定の取得必要 ３） 地震時管制運転装置の設置義務・・・告示にて規定 ４） 保守点検時の安全装置・・・頂部安全距離確保スイッチ、ピット安全距離確保スイッチ ５） その他の安全装置 ・外部連絡装置（インターホン） ⇒カードアロックは令129条の7へ ・過荷重検知装置 ⇒ドアスイッチは 令129条の8へ ・停電等（床面にて1Lx以上） 告示第1423号 ① 頂部すき間及びピット深さの規定･･･法定寸法によるものと計算式によるもの（別頁参考資料を参照） ② 制動装置の規定･･･ブレーキ、非常止め装置、バッファー等（別頁参考資料を参照） 告示第1536号 ① 地震時管制運転装置の設置義務 （昇降行程7m以下乗用・寝台用は不要） ② 地震時管制運転装置には予備電源（バッテリー等）を設けること 関連告示
令第129条の12（エスカレーターの構造） １） エスカレーターの規定 ⇒勾配･･･３０度以下 （超える場合･･･告示にて規定） 踏段の幅･･･１．１ｍ以下 （超える場合･･･告示にて規定） 速度･･･５０ｍ／ｍｉｎ以下で告示で規定 ２） エスカレーターの構造計算 ⇒関連告示 ･･･告示第1418号 ３） エスカレーターの制動装置 ⇒関連告示 ･･･告示第1424号 告示第1417号 ① 勾配／速度の関係 ⇒８度以下 ･･･５０ｍ／ｍｉｎ以下 １５度までは ８度を超え３０度以下 ･･･４５ｍ／ｍｉｎ以下 トラボレーター形式可能 ３０度を超え３５度以下･･･３０ｍ／ｍｉｎ以下 令第129条の13（小荷物専用昇降機の構造） １） 小荷物専用昇降機の規定 告示第1416号、第1446号（小荷物専用昇降機の昇降路の壁又は囲い及び出し入れ口の戸の基準） 関連告示 関連告示 令第129条の11（適用の除外） １） 適用の除外･･･荷物用、自動車用エレベーターの安全装置の一部適用の緩和 ・戸開走行保護装置の設置免除 ・地震時管制運転の設置免除 特になし ⇒特定の使用方法及び設置環境等の条件があるので注意が必要 関連告示
令第129条の13の2（非常用の昇降機の設置を要しない建築物） １） 建築物の高さが31ｍを超えた場合でも非常用エレベーター設置が不要となる条件を規定している 令第129条の13の3（非常用昇降機の設置及び構造） １） 非常用エレベーターの設置（ロビーの規定）及び構造を規定している 非常用エレベーターのみ、かご、昇降路共に不燃材料以上の材料を使用しなければならない 非常用EVでは、二次消防運転時には、UCMPの回路を遮断して使用しても良い 告示第1833号 乗降ロビーに設ける外気に向かって開くことができる窓及び排煙設備の構造 告示第 112号 JIS A 4301（エレベーターのかご及び昇降路寸法）・・・E‐17‐CO 告示第1428号 かご及び昇降路の出入口の戸（構造上軽微な部分を除く）は、不燃材料で造り、又は覆うこと 関連告示
