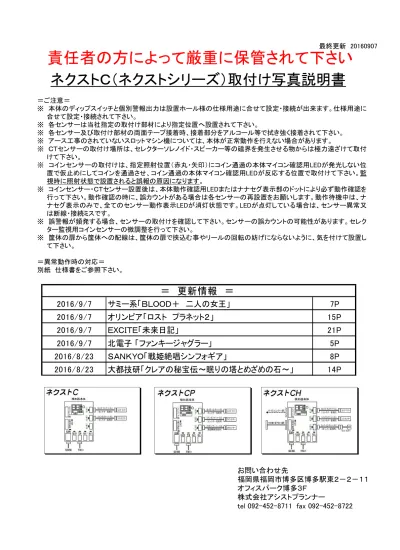

ネクストＣ（ネクストシリーズ）取付け写真説明書
責任者の方によって厳重に保管されて下さい
お問い合わせ先 福岡県福岡市博多区博多駅東２－２－１１ ＝ご注意＝ ※ 本体のディップスイッチと個別警報出力は設置ホール様の仕様用途に合せて設定・接続が出来ます。仕様用途に 合せて設定・接続されて下さい。 ※ 各センサーは当社指定の取付け部材により指定位置へ設置されて下さい。 ※ 各センサー及び取付け部材の両面テープ接着時、接着部分をアルコール等で拭き強く接着されて下さい。 ※ アース工事のされていないスロットマシン機については、本体が正常動作を行えない場合があります。 ※ ＣＴセンサーの取付け場所は、セレクターソレノイド・スピーカー等の磁界を発生させる物からは極力遠ざけて取付 けて下さい。 ※ コインセンサーの取付け は、指定照射位置（赤丸・矢印）に コイン通過の本体マイ コン確認用LEDが発光しない位 置で仮止めに して コインを通過させ、 コイ ン通過の本体マイ コン確認用LEDが反応する位置で 取付けて 下さい。 監 視時に照射状態で設置されると誤報の原因になります。 ※ コインセンサー・ＣＴセンサー設置後は、本体動作確認用LEDまたはナナセグ表示部のドットにより必ず動作確認を 行って下さい。動作確認の時に、誤カウントがある場合は各センサーの再設置をお願いします。動作待機中は、ナ ナセグ表示のみで 、全てのセンサー動作表示LEDが消灯状態です。LEDが点灯している場合は、 センサー異常又 は断線・接続ミスです。 ※ 誤警報が頻発する場合、センサーの取付けを確認して下さい。センサーの誤カウントの可能性があります。 セレク ター監視用コインセンサーの微調整を行って下さい。 ※ 筐体の扉から筐体への配線は、筐体の扉で挟込む事やリールの回転の妨げにならないように、気を付けて設置し て下さい。 ＝異常動作時の対応＝ 別紙 仕様書をご参照下さい。 最終更新 201609072 0 1 6 / 9 / 7
サミー系「 ＢＬＯＯＤ＋ 二人の女王」
7 P
2 0 1 6 / 9 / 7
オリンピア 「 ロス ト プラネッ ト２ 」
1 5 P
2 0 1 6 / 9 / 7
ＥＸＣ Ｉ ＴＥ「 未来日記」
2 1 P
2 0 1 6 / 9 / 7
北電子 「 ファンキージ ャグラー」
5 P
2 0 1 6 / 8 / 2 3
Ｓ ＡＮＫＹＯ「 戦姫絶唱シンフォギ ア」
8 P
2 0 1 6 / 8 / 2 3
大都技研「 クレアの秘宝伝～眠りの塔とめざめの石～」
1 4 P
＝ 更 新 情 報 ＝
－
説明書インデックス
－
ペ ージ ・ ・ ・ ・ 3 ・ ・ ・ ・ 4 ・ ・ ・ ・ 5 ・ ・ ・ ・ 6 ・ ・ ・ ・ 7 ・ ・ ・ ・ 8 ・ ・ ・ ・ 9 ・ ・ ・ ・ 1 0 ・ ・ ・ ・ 1 1 ・ ・ ・ ・ 1 2 ・ ・ ・ ・ 1 3 ・ ・ ・ ・ 1 4 ・ ・ ・ ・ 1 5 ・ ・ ・ ・ 1 6 ・ ・ ・ ・ 1 7 ・ ・ ・ ・ 1 8 ・ ・ ・ ・ 1 9 ・ ・ ・ ・ 2 0 ・ ・ ・ ・ 2 1 ・ ・ ・ ・ 2 2 ・ ・ ・ ・ 2 3 ・ ・ ・ ・ 2 4 ・ ・ ・ ・ 2 5 ・ ・ ・ ・ 2 6 ・ Ｄ ＡＸＥＬ ・ ・ ・ 2 7 ・ Ｄ ＡＸＥＬ ・ 七匠 ・ ・ ・ 2 8 ・ 七匠 ・ ・ ・ 2 9 ・ スタ ー ・ ジェ ーピ ーエス ・ ・ ・ 3 0 ・ トリ ビ ー ・ 藤商事 ・ ・ ・ 3 1 ・ 藤商事 ・ バルテッ ク ・ ・ ・ 3 2 ・ 高砂( アビ リ ッ ト) ・ エマ ・ ・ ・ 3 3 ネッ トオーイ ズ ミ ネッ ト オーイ ズ ミ ディラ イ ト（ 大一） ベ ルコ ・ ディラ イ ト（ 大一） オリ ンピ ア パイ オニア タ イ ヨ ー ・ ニューギ ン ・ ＥＸＣ ＩＴ Ｅ 三洋物産 Ｓ ＮＫ プレ イ モア エン ターラ イ ズ オリ ンピ ア ・ アリ ストクラ ート ・ スパイ キー Ｋ ＰＥ パイ オニア 防塵型電源トラ ン ス 設置資料 北電子（ ジャンキージャグラ ー、アイ ムジャグラ ーＥＸ） 北電子（ハッピ ー ジャグ ラ ー ⅤⅡ、ジャグ ラ ー ガール、アイ ム ジャグ ラ ー Ａ Ｐ Ｅ Ｘ） サミー系（ サミー、ロ デオ、タイ ヨ ーエレ ッ ク、銀座） 電源トラ ン ス 設置資料 大都技研 Ｓ ＡＮＫ ＹＯ、ビ スティ 山佐 ユニバーサル系（ エレコ、ミズ ホ、メーシー、 アルゼ、アクロス） 京楽 －2 －－
取付プレート写真
－
製品型番 PT-H 製品型番 PT-２２ 製品型番 ＰＴＬ－1 製品型番 ＰＴＬ－2防塵型電源トランス（１２Ｖ変換）設置資料
防塵型電源トランス本体 青枠の配線はネク ス トの電源渡線に 接続しま す。 赤枠の配線はＡＣ１０ ０ Ｖコンセントに 接続しま す。※設置する際は、側面シールの矢印方向（
青枠
）に注意して下さい。
※設置後は、
赤枠
の空白部分に油性マジックなどで使用開始年を記入して下さい。
設置時の注意事項
赤枠内の黒い円筒形部にヒューズが収納されていヒュ ーズ交換時
ネクスト用ヒューズ（４Ａ）電源トランス（１２Ｖ変換）設置資料
－4 － 電 源ＡＣ コ ード を 電 源ト ラン ス 本体の Ｌ Ｎ部分 （赤枠） へ接続して下さい。この部分に左右はありません。 ヒューズ付きケーブルを電源トランスに接続します。 －Ｖに黒線（青枠）、＋Ｖに赤線（緑枠）を接続します。 ※接続箇所を間違えないよう、ご注意下さい。 電源トランス本体 配線接続後トランス本体設置例
※電源トランスを設置する際は、①写真のように
幕板内へ横向きの状態にし、
ビス等で
固定して下さい。ダウン島等で幕板内に設置が難しい場合は、②写真のようにほこりや
落下したコインが接触しないよう注意し、ビス等で固定して下さい。
①幕板内
②腰板内
北電子（フ ァンキージャグラー、プチマーメイド、機動警察パトレイバー、デッドマンワンダーランド、 マイジャグラーⅢ、おとめ妖怪ざくろ、ニューアイムジャグラーＥＸ－ＫＴ、ハッピージャグラーⅤⅡ、 みんなのジャグラー、ジャグラーガール、マイジャグラーⅡＫＫ） C Tセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 ※青線を配線留め具から外してＣ Ｔセンサーを取付け ※マイジ ャグラーⅡＫＫ とマイジ ャグラーⅡＫでは、 セレクター形状が異なりま す。 コインセンサー取付部材：ＰＴ－Ｈ 矢印方向にコインセンサーを照射 ※コインセンサーにコインが接触（赤線）しないよう注意して下さい。 北電子（テイルズオブディスティニー、マイジャグラーⅡＫ、ニューアイムジャグラーＥＸ－Ｃ、 アイムジャグラーＡＰＥＸ、アイムジャグラーＳＰ、クラシックジャグラー） コインセンサー取付部材：ＰＴＬ－1 少 し 上 向 き に 角 度 を 付 け て 取 付 け て下さい 矢印方向にコインセンサーを照射
C Tセンサー設置線
白
白
赤
茶
青
灰
黒
赤
茶
黒
コインセンサー取り付けプレートの取付位置
コインセンサー取り付け位置～詳細～
赤丸方向にコインセンサーを照射 ※ホッパーの縁や貯まったメダルに反応する 場合は、 取付け プレ ートを少し上に取付け て 調整して下さい。写真①：コインセンサー取り付けプレート
を赤線の点線部分に合せて貼り
付けて下さい。
写真②：コインセンサーの感度に応じて角
度の調整を行って下さい。
①
②
北電子（アイムジャグラーＥＸ、ジャンキージャグラー） ＣＴセンサー設置線 緑 白 白 黒 セレクターソレノイドから極力遠ざけて取り付けて下 さい。 コインセンサー取付部材：ＰＴ－２２ 赤丸付近にコインセンサーを照射 －6 －サミー系（Ｂ ＬＯ ＯＤ＋ 二人の女王、Ａ－ＳＬＯＴ北斗の拳 将、Ａ－ＳＬＯＴ偽物語、ビッグドリームｉｎロスト アイランド２、コードギアス 反逆のルルーシュＲ２、偽物語、鬼武者３時空天翔、機甲戦記ドラグナー、龍が如 くＯＦ ＴＨＥ ＥＮＤ、ベヨネッタ、北斗の拳-強敵-、アラジン、サラリーマン金太郎、蒼天の拳２、輪廻のラ グランジェ、交響詩篇エウレカセブン２、化物語、回胴黙示録カイジ３） コインセンサー取付部材：ＰＴＬ－1 赤丸付近にコインセンサーを照射 コインセンサー取付部材：PTーH ＣＴセンサー設置線 白 白 白 白 白 白 白 赤丸付近にコインセンサーを照射 サミー系（獣王 王者の帰還、新鬼武者 再臨、パチスロ北斗の拳 転生の章、サクラ大戦３、ドカベン）
－8 － ＳＡＮＫＹＯ、ビスティ（ウルトラマンウォーズ、ＥＶＡＮＧＥＬＩＯＮ－ＡＲＴ、創聖のアクエリオン） Ｃ Ｔセンサー設置線 青 ※１巻き ※コインセンサーはシューターの左よりに 取付をお願いしま す。 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴ－H ※メーカー対策（上部カバー）がある場合はＰＴ－Ｈ を使用しての取付を推奨しています。
ＣＴセンサー設置線
茶
赤
橙
黄
緑
青
紫
灰
白
黒
茶
※一巻き
※コインセンサーの右端とシ ュ ータの右端（緑丸）をコイン1 枚分 空けて下さい。 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴ－H ＳＡＮＫＹＯ、ビスティ（戦姫絶唱シンフォギア、マブラヴ オルタネイティヴ トータル・イクリプス、機動戦士ガ ンダ ム 覚醒‐Ｃｈａｉ ｎｅｄ ｂａｔｔｌｅ‐、ヱヴァンゲリヲン・魂を繋ぐもの、ＩＳインフィニットストラトス、マクロスフ ロンティア２、ヱヴァンゲリヲン希望の槍、修羅の刻、蒼穹のファフナー、ヱヴァンゲリヲン～決意の刻～、機動戦 士ガンダム）ＣＴセンサー設置線 緑 青 青 青 青 青 青 コインセンサー取付部材：ＰＴ－Ｈ 山佐（ニューパルサーＳＰ、鉄拳デビルｖｅｒ．、鉄拳２ｎｄ、モンキーターン、戦国無双～猛将伝～、 ニューパルサーＶ） 山佐（ナイツ２、キングパルサー～ＤＯＴ ＰＵＬＳＡＲ～、無双ＯＲＯＣＨＩ、煩悩ブレイカー禅、押し順ケロルン、 ゴッドイーター、ニューパルサーデラックス、シーマスター～ララ、 バーストエンジェル、 鉄拳３ｒｄ、ケロット３、モンキーターンⅡ、スタードライバー） ＣＴセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 コインセンサー取付部材：ＰＴ－Ｈ 赤矢印方向にコインセンサーを照射 赤丸付近にコインセンサーを照射
京楽（必殺仕事人、ＡＫＢ４８） ＣＴセンサー設置線 黒 黒 黒 黒 黒 黒 黒 黒 黒 黒 ※一巻き ※ 基 板 の 透 明 カ バ ー （赤 丸） を 少 し 浮 か せ 、 配 線 留 め具 （緑 丸） か ら 黒 線 の 束 を外 し 、 イ ン シ ュ ロ ッ ク （青 丸） か ら 該 当 の 配 線 を引 き 出 し て 一 巻 き し ま す 。 ※ ス ピ ー カ 等 の 振 動 に よ り 、 C T セ ン サ ー の 動 作 が 安 定 し な い 場 合 が あ りま す 。 そ の 場 合 は 、 透 明 カ バ ー や シ ュ ー タ に C T セ ン サ ー が 接 触 し な い よ う 調 整 し て 下 さ い 。 ※ Ｃ Ｔ セ ン サ ー の マ イ コ ン 認 識 L E D （ ７ s e g 横 ） が 点 滅 し な い 場 合 は 、 Ｃ Ｔ セ ン サ ー の 取 付 け る 向 き を変 え て 下 さ い 。 コインセンサー取付部材：ＰＴＬ－１ 矢印方向にコインセンサーを照射 CTセンサーに向きがあります。 センサー先端の留め具部分が正面 から見えるように取付けます。 －10－ 京楽（ＡＫＢ４８ バラの儀式）
ＣＴセンサー設置線
灰 灰灰
灰 灰灰
灰 灰 コインセンサー取付部材：ＰＴＬ－１ 赤 点 3 つの CT セ ン サーを使用します。 矢印方向にコインセンサーを照射 赤点2つまたは赤点3 つの CT セ ン サ ー を 使用します。※メイン基板側ハーネス
左から
４番目
パイオニア（ハナハナホウオウ、沖縄フェスティバル、ニューキングハナハナ） 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１ シューターの縁とＰＴＬ－１を合 わせます ※コインセンサーハーネスやＣＴセンサーハーネスがコイン通過の 妨げにならないよう注意して下さい。 ・ＣＴセンサー設置線 セレクター横の中継基板左上ハーネス（写真赤丸箇所） 上列の左から５番目赤線に取付けます。 赤点2つまたは赤点3 つの CT セ ン サ ー を 使用します。 パイオニア（ラクラクビスカス、テンパイラッシュ） 矢印方向にコインセンサーを照射 ＣＴセンサー設置線 黒 白 白 白 白 白 コインセンサー取付部材：直接設置
－12－ パイオニア（スーパーオアシス、スーパーラクラクビスカス、ドラゴンハナハナ、キングハナハナ、ニューハナ ハナ） 赤丸付近にコインセンサーを照射 ＣＴセンサー設置線 白 黒 黒 黒 黒 黒 コインセンサー取付部材：ＰＴ－２２
ユニバーサル系（緑ドン キラメキ！炎のオーロラ伝説、ＳＬＯＴ牙狼、緑ドンＶＩＶＡ！情熱南米編） Ｃ Ｔセンサー設置線 赤 黒 黒 桃 桃 黄 緑 白 赤 ※黒の細線 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－２ 赤丸付近にコインセンサーを照射 ユニバーサル系（ＳＬＯＴ デッド オア ア ライブ５、 バーサス、アステカ-太陽の紋章-、沖ドキ！トロピカル、ハナビ、 キングジャック、サンダーＶリボルト、シャドウハーツⅡ-運命の道標-、ミリオンゴッド-神々の凱旋-、沖ドキ！、 やじきた道中記乙、Ｂ－ＭＡＸ、アナザーゴッドハーデス‐奪われたZEUSver．‐、バジリスク～甲賀忍法帖～絆、魔 法少女まどか☆マギカ） Ｃ Ｔセンサー設置線 赤 黒 黒 桃 桃 黄 緑 白 赤 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－２
－14－ 大都技研（ジャッカスチーム、吉宗～極～、ンゴロポポス～ピンチ！捕らわれの爺～、吉宗、忍魂弐～烈火ノ 章 ～、秘宝伝～太陽を求める者達～、押忍！番長２） Ｃ Ｔセンサー設置線 緑 橙 黄 黄 黄 黄 ※黄線2 本をコア の中で貫通させる ※黄線を上と下から貫通（ 右上の赤枠写真を参考） Ｃ Ｔセンサー内部で黄線２本が交差（ クロス） しま す ※Ｃ Ｔセンサーのマイコン認識LED（ ７se g横） が点滅しない場合は、 Ｃ Ｔセンサーの取付ける向きを変えて下さい。 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1 大都技研（ク レアの秘宝伝～眠りの塔とめざめの石～、秘宝伝～ＴｈｅＬａｓｔ～、まつりば！、 秘宝伝～伝説への道～、押忍！サラリーマン番長） Ｃ Ｔセンサー設置線 緑 橙 黄 黄 黄 黄 ※黄線2 本をコア の中でクロスさせる ※コネクターの位置はセレクター右側中継基板（ 右上写真緑 枠を参照） ※黄線を上と下から貫通（ 右上の赤 枠 写 真 を参考） Ｃ Ｔセンサー内部で黄線２本が交差（ クロス） しま す ※Ｃ Ｔセンサーのマイコン認識LED（ ７se g横） が点滅しない場合は、 Ｃ Ｔセンサーの取付ける向きを変えて下さい。 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1 ※C Tセンサーを取付ける際、セレクター横の中継基板 のカ バーを外して黄線２本をクロスします。
オリンピア（ロスト プラネット２、ルパン三世～消されたルパン～、戦国乙女２～深淵に輝く気高き将星～、 ガールズ＆パンツァー、ルパン三世 ロイヤルロード） Ｃ Ｔセンサー設置線 黒 灰 青 茶 赤 白 白 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１ 赤丸のコネクターです。同色配線が多いの で取付け時は注意して下さい。 ※スピーカー等の振動により、ＣＴセンサーの動作が安定 しない場合があります。その時は、ＣＴセンサーがぶれな いように、配線止め等を利用し固定して下さい。 オリンピア（めぞん一刻 桜の下で、デビルサバイバー２、麻雀物語３、黄門ちゃま 喝、カウボーイビバップ、 みどりのマキバオー、戦国乙女～剣戟に舞う白き剣聖～西国参戦編、マジックモンスター３、主役は銭形２、シ ティーハンター、ラブ嬢） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 コインセンサー取付部材：直接設置 赤矢印方向にコインセンサーを照射
－16－ オリンピア（ドラゴノーツ、アントニオ猪木が元気にするパチスロ機、南国育ちスペシャル） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 コインセンサー取付部材：直接設置 赤丸付近にコインセンサーを照射 アリストクラート（絶対衝撃Ⅱ、巨人の星Ⅴ）
スパイキー（ブラックラグーン２、猛虎花形、学園黙示録HIGH SCHOOL OF THE DEAD、鉄のラインバレル、 ブラックラグーン）
CT センサー設置線
白 白 赤 茶 青 灰 黒 赤 茶 黒
矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1
ＣＴセンサー設置線 白 白 赤 赤 黒 黒 黒 ※１巻き ※黒線3 本の中央1 本を1 巻き ＫＰＥ（魂斗羅３Ｄ、戦国コレクション、悪魔城ドラキュラⅢ） コインセンサー取付部材：ＰＴＬ－1 矢印方向にコインセンサーを照射 ＣＴセンサー設置線 白 白 赤 赤 黒 黒 黒 ※１巻き ※黒線3 本の中央1 本を1 巻き ＫＰＥ（マジカルハロウィン５、ハイスクールＤ×Ｄ、Ｄｏｒｏｒｏｎえん魔くん、麻雀格闘倶楽部、 マジカルハロウィン４） コインセンサー取付部材：ＰＴ－Ｈ 矢印方向にコインセンサーを照射
－18 － エンターライズ（デビル メイ ク ライ ク ロス、スーパーストリートファイターＩＶ パチスロエディション、アスラズラース、 バイオハザード６、戦国ＢＡＳＡＲＡ３、モンスターハンター月下雷鳴、デビルメイクライ４、 バイオハザード５、戦国ＢＡＳＡＲＡ２） コインセンサー取付部材：ＰＴＬ－1 ＣＴセ ンサー設置線 赤 青 赤 白 灰 黒 茶 黒 青
赤丸付近にコインセンサーを照射 三洋物産（魔法少女リリカルなのは、大工の源さん～桜満開！源ＤＲＥＡＭ Ｖｅｒ．～、サイバーブルー、 大海物語withT-ARA、サイボーグ００９、聖闘士星矢 黄金激闘編、笑ゥせぇるすまん２、戦国嵐、 聖闘士星矢、海物語ミラクルマリン）
Ｃ Ｔセンサー設置線
白
白
赤
茶
青
灰
黒
赤
茶
黒
コインセンサー取付部材：直接設置 三洋（ヤッターマン、聖闘士星矢～女神聖戦～） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 矢印方向にコインセンサーを照射 セレ ク ター右下の中継基板から セレク ターに つながるコネクタです。配線束に隠れており、 見づらい場所にあります。 コインセンサー取付部材：ＰＴＬ－１ ※ネク ス トで の動作確認時は、マイ コン認識ＬＥＤ （７ ＳＥ Ｇ表示右）を確 認して 下さい。 ※セレクターの出口を狙ってコインセンサーの角度を調整して下さい。ＳＮＫプレイモア（龍虎の拳、ＫＯＦ３、スカイラブ４、シスタークエスト３） Ｃ Ｔセンサー設置線 黒 白 黄 赤 白 赤 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴ－Ｈ －20－ ＳＮＫプレイモア（ドラゴンギャル～双龍の闘い～、餓狼伝説ＰＲＥＭＩＵＭ、戦空のキセキ～ＳＫＹ ＬＯＶ Ｅ～） 矢印方向にコインセンサーを照射 コインセンサー取付部材：直接設置 Ｃ Ｔセンサー設置線 黒 黒 黒 黒 黒 黒 黒 黒 ※右写真赤丸の縦向き8pinコネクタ上から2番目です。 ※参考写真となります
タイヨー（ハイサイ蝶特急ターボ） ＣＴセンサー設置線 赤 灰 灰 灰 赤矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴ－２２ ＣＴセンサーをソレノイドから極力離し てください ニューギン（キュインハナチャン‐２５、三國志、まじかる☆タルるートくん、サムライチャンプルー流転輪廻、グ ラップラー刃牙～最大トーナメント編～、花の慶次～これより我ら修羅に入る～、Ｐｅｌｓｏｎａ４ｔｈｅＳＬ ＯＴ、花の慶次～天に愛されし漢～） ＣＴセンサー設置線 白 白 赤 茶 青 灰 黒 赤 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1 ＥＸＣＩＴＥ（未来日記、真田純勇士～ラブストライク～、花の慶次～戦極めし傾奇者の宴～）
ネット（十字架Ⅲ） コインセンサー取付部材：ＰＴＬ－１ 矢印方向にコインセンサーを照射 ※取付けプレートは、シューター上部の突起に合せて取付け ます。また、コインセンサーや配線がホッパーの縁に接触し ないよう注意して下さい。 Ｃ Ｔセンサー設置線 白 黒 黒 黒 黒 黒 黒 黒 黒 －22－
ネット（スーパーブラックジャック２、Ｚゴールド・インフィニティ） コインセンサー取付部材：ＰＴＬ－１ 矢印方向にコインセンサーを照射 ネット（最胸伝奇パイ遊記、真モグモグ風林火山２、シンデレラブレイド２、スゴスロ、なでしこ侍、 スナイパイ７２、シンデレラブレイド） コインセンサー取付部材：ＰＴＬ－１ 矢印方向にコインセンサーを照射
ＣＴセンサー設置線
茶
赤
橙
黄
緑
青
紫
灰
白
・ＣＴセンサー設置線 セレクター右側 中継基板 下から２番目の緑線に取付けます。－24－ オーイズミ（ひぐらしのなく頃に煌、うみねこのなく頃に、喰霊－零－、ひぐらしのなく頃に祭） ＣＴセンサー設置線 白 白 赤 茶 青 灰 黒 ※一巻き 矢印方向にコインセンサーを照射 右側基板ケースを外し、青線を一巻きします。 コインセンサー取付部材：直接設置 ※ＣＴセンサーを取付け後、セレクター信号が読めない場合はＣＴ センサーの取付け方向を逆にして 下さい。 ※赤点２ つのＣＴ センサーを Ｄ設定で取付け 後、 セレク ター信号が読め ない場合はＣＴセンサーの取付け方向を逆にして下さい。 ※台の個体差によって、一巻きできないものがある為、赤点３つのＣＴセ ンサーのＤ設定で取付けて頂く事を推奨しています。 オーイズミ（シュタインジゲート、ストライクウィッチーズ） ＣＴセンサー設置線 白 白 赤 茶 青 灰 黒 矢印方向にコインセンサーを照射 コインセンサー取付部材：直接設置 赤 点 ３ つの CT セ ン サーを使用します。
ベルコ（プレミアムビンゴ、スーパービンゴネオ、鬼浜爆走紅蓮隊～友情挽歌編～） 赤丸付近にコインセンサーを照射 ＣＴセンサー設置線 黒 白 赤 黒 黄 赤 黒 茶 赤 コインセンサー取付部材：直接設置 Ｃ Ｔセンサー設置線 黒 茶 赤 黒 灰 青 茶 赤 白 白 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１ ディライト（翠星のガルガンティア、ひぐらしのなく頃に 絆、ああっ女神さまっ、銀河機甲隊マジェスティックプリンス） 赤 点 ３ つの CT セ ン
ディライト（天才バカボン、ミッションインポッシブル） コインセンサー取付部材：直接設置 Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 ※ 一巻き 赤丸付近にコインセンサーを照射 白点1つ又は赤点３ つのCT センサー で対応します。 ※C Tセンサーは白点1つ又は赤点３つのバージョンで設置をお願いします。 －26－
ＤＡＸＥＬ（探偵歌劇 ミルキィホームズ ＴＤ 消えた７と奇跡の歌、百花繚乱サムライガールズ） ＤＡＸＥＬ（ささみさん＠がんばらないすろっと、まじかるすいーとプリズム・ナナ） ＣＴセンサー設置線 黒 茶 赤 黒 灰 青 茶 赤 白 白 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1
ＣＴセンサー設置線
赤 灰 灰 緑 灰 灰 緑※ フ ラッ ト ハ ー ネ ス 右 か ら １ １ 番 目 の 緑 線
矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１－28－ ＤＡＸＥＬ（ＢＡＳＴＡＲＤ！！） ＣＴセンサー設置線 黒 茶 赤 黒 灰 青 茶 赤 白 白 ※ 一巻き ※茶線を一巻きし、黒線を上から貫通 ＣＴセンサー内部で 茶線と黒線がクロスする形で 設置 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1 七匠（バルタン星人、ウルトラマン） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴ－Ｈ コイ ンセンサー先端はシ ュータの上端 （青線）に乗せ、照射角度を調整します 赤 点 ３ つの CT セ ン サーを使用します。
※赤点２ つのＣＴ センサーを Ｄ設定で取付け 後、 セレク ター信号が読め 七匠（ベルセルク） ＣＴセンサー設置線 白 白 赤 茶 青 灰 黒 矢印方向にコインセンサーを照射 コインセンサー取付部材：直接設置 七匠（ＮＩＮＪＡ ＧＡＩＤＥＮ） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１
－30－ スター（２０２７Ⅲ、２０２７Ｒｅｖｉｃｅ） ＣＴセンサー設置線 黒 茶 赤 黒 灰 青 茶 赤 白 白 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－1 ＣＴセンサー設置線 茶 赤 橙 黄 茶 赤 橙 ※茶線と赤線をクロス して 貫通 ジェイピーエス（クイーンズブレイド～放浪の戦士～） 赤丸付近にコインセンサーを照射 コインセンサー取付部材：ＰＴ－２２
トリビー（残機が尽きるまで私は戦う） 赤丸付近にコインセンサーを照射 ＣＴセンサー設置線 灰 ※1巻き メイン基盤6 0ピンハーネス の下（ 赤線）から18番目を1 巻き ※ノイズの影響とセレ クター信号線が不安定な 為、 検知器本体の動作が安定しな い場合があります。 コインセンサー取付部材：直接設置 藤商事（緋弾のアリア） コインセンサー取付部材：ＰＴＬ－１ 矢印方向にコインセンサーを照射 ※上記取付プレートはなるべくシューターの側面上部に取り付け、 コインセンサーは、プレート下側に寄せてください。（左写真） Ｃ Ｔセンサー設置線 白 白 赤 茶 青 灰 黒 赤 茶 黒 ※一巻
－32－ ＣＴセンサー設置線 赤 青 赤 白 灰 黒 茶 黒 青 バルテック（パチスロ一騎当千ＸＸ） 矢印方向にコインセンサーを照射 コインセンサー取付部材：ＰＴＬ－１ ＣＴセンサー設置線 黒 茶 赤 黒 灰 青 茶 赤 白 白 ※1巻き 藤商事（地獄少女、アレジン、リング 呪いの７日間、ゲゲゲの鬼太郎 ブラック鬼太郎の野望） コインセンサー取付部材：ＰＴ－Ｈ 赤丸付近にコインセンサーを照射 矢印方向にコインセンサーを照射
エマ（ニューペガサス） ＣＴセンサー設置線 赤 黒 黄 緑 ＣＴセンサー設置線 白 白 赤 赤 黒 黒 黒 ※１巻き ※黒線3 本の中央1 本を1 巻き 高砂（サイレントヒル、スカイガールズ～ゼロ、ふたたび～、乙女魂～光と無月～、戦慄のストラタス） コインセンサー取付部材：ＰＴ－Ｈ 矢印方向にコインセンサーを照射
