システムの仕様

システムの仕様

• 環境仕様, 1 ページ • スイッチの寸法, 1 ページ • シャーシ、モジュール、ファン トレイ、および電源モジュールの重量と数量, 3 ページ • 電力仕様, 5 ページ • トランシーバ、コネクタ、およびケーブル, 12 ページ

環境仕様

仕様 環境 32 ～ 104 °F（0 ～ 40 °C） 周囲動作温度 温度 -40 ～ 158°F（-40 ～ 70°C） 非動作温度 5 ～ 95% 周囲（不凝縮） 相対湿度 0 ～ 13,123 フィート（0 ～ 4,000 m） 動作時 高度

スイッチの寸法

高さ 奥行 幅 シャーシまたはモ ジュール 36.70 インチ（93.41 cm）（21 RU） シャーシとハンドル： 31.76 インチ（80.67 cm） 17.5 インチ（44.5 cm） Cisco Nexus 9516 シャーシ

高さ 奥行 幅 シャーシまたはモ ジュール 1.75 インチ（4.4 cm） シャーシ内部：20.67 イ ンチ（52.5 cm） シャーシ外部のイジェ クト レバー：0.75 イン チ（1.9 cm） 取り付けブラケットな し：7.0 インチ（17.78 cm） 取り付けブラケットあ り：8.0 インチ（20.32 cm） スーパーバイザ モ ジュール 1.42 インチ（3.61 cm） シャーシ内部：10.74 イ ンチ（27.28 cm） シャーシ外部のイジェ クト レバー：0.75 イン チ（1.9 cm） 取り付けブラケットな し：6.81 インチ（17.3 cm） 取り付けブラケットあ り：7.81 インチ（19.84 cm） システム コントローラ モジュール 1.75 インチ（4.4 cm） シャーシ内部：16.5 イ ンチ（41.91 cm） シャーシ外部のイジェ クト レバー：2.5 イン チ（6.35 cm） 17.0 インチ（43.18 cm） ラインカード 30.4 インチ（77.22 cm） 11.7 インチ（29.72 cm） 2.46 インチ（6.25 cm） ファブリック モジュー ル 取り付けブラケットな し：30.5 インチ（77.47 cm） 取り付けブラケットあ り：32.08 インチ （81.48 cm） 3.87 インチ（9.83 cm） 5.04 インチ（12.81 cm） ファン トレイ 1.75 インチ（4.4 cm） シャーシ内部：17.75 イ ンチ（44.96 cm） シャーシ外部のイジェ クト レバー：0.75 イン チ（1.9 cm） 5.25 インチ（13.33 cm） 電源モジュール システムの仕様 スイッチの寸法

シャーシ、モジュール、ファン トレイ、および電源モ

ジュールの重量と数量

数量 ユニットあたり の重量 コンポーネント 1 192.0 ポンド （87.3 kg） Cisco Nexus 9516 シャーシ（N9K-C9516） 2 — スーパーバイザ モジュール 4.8 ポンド（2.2 kg） スーパーバイザ A モジュール（N9K-SUP-A） – 6.0 ポンド（2.7 kg） スーパーバイザ B モジュール（N9K-SUP-B） – 2 1.9 ポンド（0.9 kg） システム コントローラ モジュール（N9K-SC-A） システムの仕様 シャーシ、モジュール、ファン トレイ、および電源モジュールの重量と数量

数量 ユニットあたり の重量 コンポーネント 1 ～ 16 — N9K-C9516-FM ファブリック モジュールでサポートされるライン カード 13.05 ポンド （5.92 kg） 8 ポート 100 ギガビット イーサネット CFP2 ライン カード （N9K-X9408PC-CFP2） – 10.85 ポンド （4.92 kg） 32 ポート 40 ギガビット イーサネット QSFP+ ライン カード （N9K-X9432PQ） – 11.99 ポンド （5.44 kg） 36 ポート 40 ギガビット イーサネット QSFP+ ライン カード （N9K-X9536PQ） – 10.76 ポンド （4.88 kg） 48 ポート 1/10 ギガビット イーサネット SFP+ および 4 ポート 40 ギガビット イーサネット QSFP+ ライン カード （N9K-X9464PX） – 10.01 ポンド （4.54 kg） 48 ポート 1/10GBASE-T および 4 ポート 40 ギガビット イーサ ネット QSFP+ ライン カード（N9K-X9464TX） – 10.01 ポンド （4.54 kg） 48 ポート 1/10GBASE-T および 4 ポート 40 ギガビット イーサ ネット QSFP+ ライン カード（N9K-X9464TX2） – 11.48 ポンド （5.2 kg） 48 ポート 1/10 ギガビット イーサネット SFP+ および 4 ポート 40 ギガビット イーサネット QSFP+ ライン カード （N9K-X9564PX） – 12.58 ポンド （5.7 kg） 48 ポート 1/10GBASE-T および 4 ポート 40 ギガビット イーサ ネット QSFP+ ライン カード（N9K-X9564TX） – 1 ～ 16 — N9K-C9516-FM-E ファブリック モジュールでサポートされるライ ン カード 12.13 ポンド （5.5 kg） 32 ポート 100 ギガビット イーサネット QSFP28 ライン カード （N9K-X9732C-EX） – 11.2 ポンド （5.08 kg） 36 ポート 100 ギガビット イーサネット QSFP28 ライン カード （N9K-X9736C-EX） – 12.75 ポンド （5.78 kg） 48 ポート 10/25 ギガビット イーサネット SFP28 および 4 ポー ト 40/100 ギガビット イーサネット QSFP28 ライン カード （N9K-X97160YC-EX） – — — ファブリック モジュール システムの仕様 シャーシ、モジュール、ファン トレイ、および電源モジュールの重量と数量

数量 ユニットあたり の重量 コンポーネント — 6 3 4 11.5 ポンド （5.2 kg） 40 ギガビット N9K-C9516-FM ファブリック モジュール - Cisco Nexus N9K-X94xx ライン カードをサポート - Cisco Nexus N9K-X95xx ライン カードをサポート - Cisco Nexus N9K-X96xx ライン カードをサポート – 4 22.7 ポンド （10.3 kg） -EX ライン カードをサポートする 100 ギガビット N9K-C9516-FM-E ファブリック モジュール – 3 10.1 ポンド （4.6 kg） ファン トレイ（N9K-C9516-FAN） 1 ～ 10 — 電源モジュール 6.2 ポンド（2.8 kg） 3 kW AC 電源モジュール（N9K-PAC-3000W-B） – 5.9 ポンド （2.67 kg） 3 kW ユニバーサル AC/DC 電源モジュール （N9K-PUV-3000W-B） – 6.4 ポンド（2.9 kg） 3 kW DC 電源モジュール（N9K-PDC-3000W-B） –

電力仕様

電力仕様には、スイッチ モジュールの電力要件、スイッチに使用できる最大電力、電源モジュー ルの仕様、および電源ケーブルの仕様が含まれます。

スイッチ モジュールの所要電力

スイッチ内のすべてのモジュールが動作するために必要な電源モジュールの数を判定するには、 スイッチの各モジュールの最大電力量を合計し、その和を 3000 W で除算します。結果に小数の値 が含まれる場合は、結果に 1 を追加します。n+1 冗長モードでは、さらに 1 つ電源を追加します。 n+n 冗長モードでは、電源モジュールの数を 2 倍にして、2 つ目の電源を用意します。 通常の消費量を測定するには、スイッチ内の各モジュールの通常の電力量をすべて合計します。 新しい電源モジュールを発注する場合、新しい電源モジュールは必ず、同じスイッチ内の他の電 源モジュールと同じタイプの電源（AC または DC）を使用するようにしてください。1 つのスイッ チで、AC 電源と DC 電源を組み合わせて使用しないでください。 システムの仕様 電力仕様

最大 標準 数量 コンポーネント — — 2 スーパーバイザ モジュール 80 W 69 W スーパーバイザ（N9K-SUP-A） – 90 W 75 W スーパーバイザ（N9K-SUP-B） – 25 W 13 W 2 システム コントローラ（N9K-SC-A） — — 1 ～ 16 N9K-C9516-FM ファブリック モジュールでサポートされ るライン カード 432 W 310 W 8 ポート 100 ギガビット イーサネット CFP2 ライ ン カード（N9K-X9408PC-CFP2） – 300 W 240 W 32 ポート 40 ギガビット イーサネット QSFP+ ライ ン カード（N9K-X9432PQ） – 400 W 360 W 36 ポート 40 ギガビット イーサネット QSFP+ ライ ン カード（N9K-X9536PQ） – 240 W 160 W 48 ポート 1/10 ギガビット イーサネット SFP+ およ び 4 ポート 40 ギガビット イーサネット QSFP+ ラ イン カード（N9K-X9464PX） – 360 W 300 W 48 ポート 1/10GBASE-T および 4 ポート 40 ギガ ビット イーサネット QSFP+ ライン カード （N9K-X9464TX） – 350 W 288 W 48 ポート 1/10GBASE-T および 4 ポート 40 ギガ ビット イーサネット QSFP+ ライン カード （N9K-X9464TX2） – 400 W 300 W 48 ポート 1/10 ギガビット イーサネット SFP+ およ び 4 ポート 40 ギガビット イーサネット QSFP+ ラ イン カード（N9K-X9564PX） – 540 W 450 W 48 ポート 1/10GBASE-T および 4 ポート 40 ギガ ビット イーサネット QSFP+ ライン カード （N9K-X9564TX） – — — 1 ～ 16 N9K-C9516-FM-E ファブリック モジュールでサポートさ れるライン カード システムの仕様 スイッチ モジュールの所要電力

最大 標準 数量 コンポーネント 460 W 430 W 32 ポート 100 ギガビット イーサネット QSFP28 ラ イン カード（N9K-X9732C-EX） – 534 W 511 W 36 ポート 100 ギガビット イーサネット QSFP28 ラ イン カード（N9K-X9736C-EX） – 540 W 415 W 48 ポート 10/25 ギガビット イーサネット SFP28 お よび 4 ポート 40/100 ギガビット イーサネット QSFP28 ライン カード（N9K-X97160YC-EX） – — — — ファブリック モジュール 504 W 330 W — 3 4 40 ギガビット N9K-C9516-FM ファブリック モ ジュール - N9K-X95xx ライン カードをサポート - N9K-X94xx ライン カードをサポート – 1056 W 980 W 4 -EX ライン カードをサポートする 100 ギガビット N9K-C9516-FM-E ファブリック モジュール – 450 W 330 W 3 ファン トレイ（N9K-C9516-FAN）

スイッチに使用可能な最大電力

動作に使用できる最大電力量は、電源からの入力電力、電源モジュールの数と出力性能、および 使用する電源の冗長化モードによって異なります。次の表は、電源入力、電源モジュールの数、 および使用するモードに応じて、3 kW 電源モジュールで使用可能な電力量を示します。 システムの仕様 スイッチに使用可能な最大電力

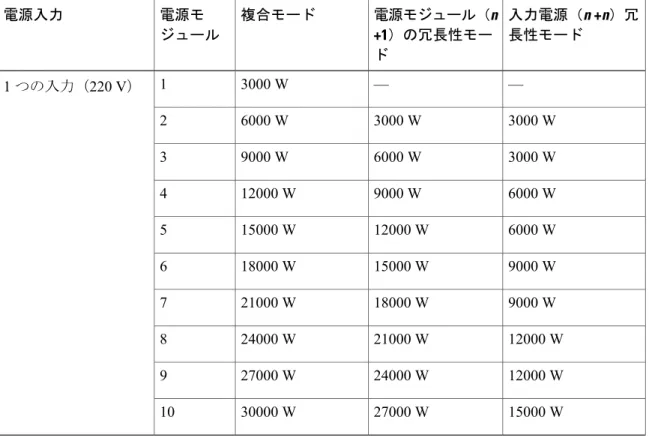

表 1：3 kW 電源モジュールを備えたスイッチで利用可能な最大電力 入力電源（n +n）冗 長性モード 電源モジュール（n +1）の冗長性モー ド 複合モード 電源モ ジュール 電源入力 — — 3000 W 1 1 つの入力（220 V） 3000 W 3000 W 6000 W 2 3000 W 6000 W 9000 W 3 6000 W 9000 W 12000 W 4 6000 W 12000 W 15000 W 5 9000 W 15000 W 18000 W 6 9000 W 18000 W 21000 W 7 12000 W 21000 W 24000 W 8 12000 W 24000 W 27000 W 9 15000 W 27000 W 30000 W 10

電源装置の仕様

以下のサブトピックに、このスイッチでサポートされている各電源モジュールの仕様を示します。

3000 W AC 電源モジュールの仕様

仕様 プロパティ 3000 W 電源 200 ～ 240 VAC 入力電圧 50 ～ 60 Hz Frequency 90 % 以上（20 ～ 100 % の負荷） 効率 組み合わせ、n+1、および n+n 冗長モード Yes RoHS 準拠 システムの仕様 電源装置の仕様

仕様 プロパティ Yes ホット スワップ可能 ポート側吸気エアーフロー エアーフローの方向

3000 W ユニバーサル AC/DC 電源モジュールの仕様

仕様 プロパティ 3000 W 電源 200 ～ 277 VAC または 240 ～ 380 VDC 入力電圧 47 ～ 63 Hz Frequency 90 % 以上（20 ～ 100 % の負荷） 効率 組み合わせ、n+1、および n+n 冗長モード Yes RoHS 準拠 Yes ホット スワップ可能 ポート側吸気エアーフロー エアーフローの方向

3000 W DC 電源モジュールの仕様

仕様 プロパティ 3000 W 電源 最低から最高：-40 ～ -70 VDC 公称：-48 ～ -60 VDC 入力電圧 -Frequency 90 % 以上（20 ～ 100 % の負荷） 効率 組み合わせ、n+1、および n+n 冗長モード システムの仕様 電源装置の仕様

仕様 プロパティ Yes RoHS 準拠 Yes ホット スワップ可能 ポート側吸気エアーフロー エアーフローの方向

電源ケーブルの仕様

以下のサブトピックに、サポートされている電源ケーブルの仕様を示します。

3 kW AC 電源モジュールの電源コード仕様

電源コードの図 コード セット定 格 電源コード部品番号 ロケール 16A、250 VAC CAB-AC-16A-AUS オーストラリアおよ びニュージーランド 16A、250 VAC CAB-AC-16A-CH 中国 16A、250 VAC CAB-AC-2500W-EU ヨーロッパ大陸 16A、250 VAC CAB-AC-2500W-INT International システムの仕様 電源ケーブルの仕様

電源コードの図 コード セット定 格 電源コード部品番号 ロケール 16A、250 VAC CAB-AC-2500W-ISRL イスラエル 16A、250 VAC CAB-AC-2500W-US1 日本および北米 （ロックなし）200 ～ 240 VAC 動作 16A、250 VAC CAB-AC-C6K-TWLK 日本および北米 （ロックあり）200 ～ 240 VAC 動作 16A、250 VAC CAB-C19-CBN 配電ユニット （PDU） 16A、250 VAC CAB-ACS-16 スイス NEMA L5-20 か ら IEC-C19 6 フィート（1.8 m） CAB-L520P-C19-US 北米 システムの仕様 電源ケーブルの仕様

3 kW ユニバーサル AC/DC 電源ケーブル

電源コードの図 コードセット定格 電源コード部品番号 ロケール 250 VAC 20 A CAB-AC-20A-SG-C20 北米 277 VAC/ 240 VDC/ 380 VDC 25 A CAB-HV-25A-SG-US1 北米 277 VAC/ 240 VDC/ 380 VDC 25 A CAB-HV-25A-SG-US2 北米

3 kW DC 電源モジュールの電源コードの仕様

3 kW DC 電源モジュールにはそれぞれ、お客様が準備する 4 本の電源ケーブル（2 本のマイナス ケーブルと 2 本のプラス ケーブル）が必要です。6 ゲージ ケーブルを使用することを推奨しま す。シスコは、電源モジュールへの接続用に 6 ゲージ ラグを提供しています。お客様は、DC 電 源へのケーブルの接続に必要なコネクタを準備する必要があります。

トランシーバ、コネクタ、およびケーブル

トランシーバおよびケーブルの仕様

このスイッチでサポートされるトランシーバ、アダプタ、およびケーブルを確認するには、http:/ /www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/ products-device-support-tables-list.htmlを参照してください。 システムの仕様 トランシーバ、コネクタ、およびケーブル

トランシーバの仕様およびインストール情報を確認するには、 http://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

RJ-45 コネクタ

RJ-45 コネクタは、カテゴリ 3、カテゴリ 5、カテゴリ 5e、カテゴリ 6、カテゴリ 6A のいずれか のフォイル ツイストペア ケーブルまたはシールドなしツイストペア ケーブルを外部ネットワー クから次のモジュール インターフェイス コネクタに接続します。 •スイッチ シャーシ ◦ CONSOLE ポート ◦ MGMT ETH ポート GR-1089 の建物内雷サージ耐性要件に適合するためには、両端に適切なアースを施した FTP ケーブルを使用する必要があります。 注意 次の図は、RJ-45 コネクタを示します。 図 1：RJ-45 コネクタ ピン 2 2 ピン 1 1 システムの仕様 RJ-45 コネクタ
