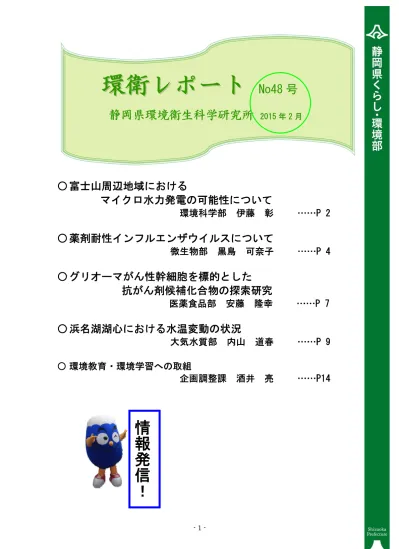

No48 号
静岡県環境衛生科学研究所
2015 年 2 月
○ 富士山周辺地域における
マイクロ水力発電の可能性について
環境科学部 伊藤 彰 ……P 2
○ 薬剤耐性インフルエンザウイルスについて
微生物部 黒鳥 可奈子 ……P 4
○ グリオーマがん性幹細胞を標的とした
抗がん剤候補化合物の探索研究
医薬食品部 安藤 隆幸 ……P 7
○ 浜名湖湖心における水温変動の状況
大気水質部 内山 道春 ……P 9
○ 環境教育・環境学習への取組
企画調整課 酒井 亮 ……P14
情報発信！
富士山周辺地域における
マイクロ水力発電の可能性について
【はじめに】 近年、石油由来や原子力のエネ ルギーの依存を減らす試みが広 がっており、太陽光発電、風力発 電、水力発電等の再生可能エネル ギーが注目されています。このう ち、太陽光発電、風力発電では、 発電量が気象条件に大きく左右 されますが、水力発電では比較的 安定的に発電が可能です。 図 1 各水力発電の規模 水力発電では、発電規模の定義がおおよそ図 1 のように大別され、100kW 以下の出力 はマイクロ水力発電とされています。 富士山周辺地域では、富士山を起源とする地下水が豊富に存在するため、多くの湧水 地点が知られています。富士山地下水プロジェクト（平成 22～24 年度）の調査結果で は、愛鷹山、箱根山に由来するものもありますが、富士山の地下水に由来するものだけ で 100 か所以上が存在し、その付近の水路では、落差の大きい地点や流速の速い地点が あることを確認しました。 そこで本研究では、富士山周辺地域のマイクロ水力発電による地域エネルギーのポテ ンシャル（潜在的発電能力）を明らかにするため、湧水地点を活用したマイクロ水力発 電の可能性について調査を行いました。 【湧水地点の水力発電】 １ 現地踏査結果 富士山周辺地域において、湧水地点 158 か所で発電量算出に必要な落差、流量を調 査したところ、１kW 以上の発電ポテンシャルの地点が７地点（図２）存在しました。 特にポテンシャルが大きい地点として、原田湧水池公園（富士市、流量 0.32 ㎥/s 落 差 4.0ｍ 8.7ｋW）、二子水源（御殿場市、流量 0.15 ㎥/s 落差 6.5ｍ 6.3ｋW）、不動 湧水（裾野市、流量 0.08 ㎥/s 落差 3.5ｍ 1.9ｋW）等を確認しました。 また、落差が極めて小さく、流量 0.01 ㎥/s 以上の 34 地点（図３）では、最小規 模の小型発電システムを適用できる可能性があるため、その中の幾つかの地点で発電 試験を行いました。図２ １kW 以上の７地点 図３ 流量 0.01m3/s 以上の 34 地点 ２ 小型発電システムによる発電試験 現地踏査で選定した流量 0.01 ㎥/s 以上の水路（図３）で、小型発電システムに LED 照明を繋いで水路に設置したところ、写真１及び写真２に示すように LED 照明 が発光し、小型発電システムの利用が可能であることがわかりました。 ＬＥＤ照明
ＬＥＤ照明 写真１ 竹倉（流量 0.03 ㎥/s） 写真２ 清住緑地（流量 0.18 ㎥/s） 【まとめ】 今回の調査では、富士山周辺地域の湧水地点にマイクロ水力発電として利用可能なエ ネルギーが存在することがわかりました。発電量については数 kW 程度ですが、周辺の 土地利用や施設の状況に応じて、震災時等の非常用電源、街灯、害獣対策用の電気柵等 の各種用途に利用できると考えられます。
環境科学部 伊藤 彰
薬剤耐性インフルエンザウイルスについて
当研究所では、県内で流行するインフルエンザウイルスの性状を把握するため、イン フルエンザ定点医療機関から搬入される検体について、インフルエンザウイルスの型別、 薬剤感受性等に関する検査を行っています。 [インフルエンザについて] インフルエンザは、インフルエンザウイルスの感染によって発生する突然の高熱、頭 痛、関節痛などを伴う全身症状を特徴とする感染症です。小児では稀に急性脳症を、高 齢者や免疫力の低下している患者の場合は肺炎を伴う等、重症になることがあります。A、B 型の二つの種類のインフルエンザウイルスが毎年流行し、A 型には A(H1N1)pdm09 型、A(H3N2)亜型（香港型）の二つがあります。2009 年までは A(H1N1)ソ連型という型 が流行していました。 昨シーズンは、A(H3N2)亜型の流行から始まり、年明けからは A(H1N1)pdm09 型が主流 になりました。A(H1N1)pdm09 型が主流となるのは 2010 年以来です。また、A(H1N1)pdm09 型、A(H3N2)亜型、B 型が同時に流行したことが特徴です（図１）。 薬剤耐性インフルエンザウイルスとは、本来であれば有効な抗インフルエンザ薬が、 効かない若しくは効きにくくなったウイルスのことです。この薬剤耐性ウイルスは、イ ンフルエンザウイルスが増殖する過程において特定の遺伝子に変異が起こることによ り生じると考えられています。 図１ インフルエンザのシーズン別流行傾向
2010/2011
A(H1N1)pdm09 A(H3N2) B2011/2012
A(H1N1)pdm09 A(H3N2) B2012/2013
A(H1N1)pdm09 A(H3N2) B2013/2014
A(H1N1)pdm09 A(H3N2) B[薬剤耐性株の発生状況] 2007/2008 シーズンには A(H1N1)ソ連型が流行しており、A(H1N1)ソ連型のオセル タミビル耐性出現率は、わずか 2.6％でした（表１）。しかし、翌年にはほとんどの 都道府県から耐性株が分離され、耐性出現率は 99.6％と急速に上昇しました。幸い A(H1N1)ソ連型は 2010 年以降流行しておらず、この問題は解決しました。昨シーズ ンの 2013 年 11 月から 2014 年３月までの期間には、全国で検出された 2524 株の A(H1N1)pdm09 型インフルエンザウイルスの検査が行われましたが、そのうち 105 株 がオセルタミビル（タミフル®）及びペラミビル（ラピアクタ®）に対して耐性を示 しました。耐性ウイルスの検出率は約 4.2％であり、前年の検出率より約２％増加 しています。北海道では札幌市を中心に薬剤耐性ウイルスの検出率が 39％と急増し ました。抗インフルエンザ薬を投与されていない患者からも薬剤耐性遺伝子を持っ たインフルエンザウイルスが検出されたことから、この地域で耐性ウイルスが流行 していたと考えられます。 静岡県では、昨シーズン検出された A(H1N1)pdm09 型の 48 検体中、３検体で耐性 遺伝子が確認されましたが、耐性ウイルスの流行は確認されませんでした。 表１ 薬剤耐性の検出率 インフルエンザ ウイルス A(H1N1）pdm09 型 A（H1N1） A(H3N2)香港型 B 型 ソ連型 抗イ ン フ ル エ ン ザ 薬 オセ ル タ ミ ビ ル ® オセ ル タ ミ ビ ル ® オセ ル タ ミ ビ ル ® オセ ル タ ミ ビ ル ® ラニ ナ ミ ビ ル ® ラニ ナ ミ ビ ル ® ラニ ナ ミ ビ ル ® ザナ ミ ビ ル ® ザナ ミ ビ ル ® ザナ ミ ビ ル ® ザナ ミ ビ ル ® ペ ラ ミ ビ ル ® ペ ラ ミ ビ ル ® ペ ラ ミ ビ ル ® 2007/2008 ・ ・ ・ ・ 0 ・ 0 ・ 0 ・ 0 ・ 2.6 0.1 2008/2009 ・ ・ ・ ・ 0 ・ 0.1 ・ 0 ・ 0 ・ 99.6 0 2009/2010 1.0 1.0 0 ・ 0 0 0 ・ 0 0 0 ・ ・ ・ 2010/2011 2.0 2.0 0 0 0.7 0.7 0 0 0 0 0 0 ・ ・ 2011/2012 0 0 0 0 0.3 0.3 0 0 0 0 0 0 ・ ・ 2012/2013 1.8 1.8 0 0 0 0 0 0 0 0 0 0 ・ ・ 流行シ ー ズ ン 2013/2014 4.2 4.2 0 0 0 0 0 0 0 0 0 0 ・ ・ [薬剤耐性株の症状・病態] 薬剤耐性ウイルスに感染した場合の症状は、季節性インフルエンザと大きな差は ないと報告されています。また、ウイルスの遺伝子解析から、薬剤耐性ウイルスの 病原性が増強するような変異は認められていません。
オセルタミビル（タミフル®）及びペラミビル（ラピアクタ®）に対して耐性を示 した株のほとんどは、ザナミビル（リレンザ®）及びラニナミビル（イナビル®）に 対しては感受性が確認されています。 [薬剤耐性株の予防法] 薬剤耐性インフルエンザの予防方法は、通常の季節性インフルエンザと同じです。 一般的な季節性インフルエンザの予防方法としては、以下のことが挙げられます。 § 流行前のワクチン接種 薬剤耐性関連のインフルエンザウイルスの遺伝子変異は、ワクチンの効果に影 響 を 与 え ませ ん 。 昨 シー ズ ン に 日本 で 分 離 され た イ ン フル エ ン ザ ウイ ル ス A(H1N1)pdm09 型については、今シーズンのワクチン株の類似株であったことから、 これらの耐性株に対して今シーズンのワクチンは有効であることが推測されてい ます。 § 手洗い＆うがい 手洗いやうがいにより、付着したウイルスを洗い流すことや、アルコール製剤 による手の消毒もインフルエンザウイルスに対して有効です。 § 適度な湿度の維持 インフルエンザウイルスにとって最も適した条件は室温 20℃前後、湿度 20％ 前後と言われています。加湿機などを使って十分な湿度（50～60％）を保つこと も有効です。 § 咳エチケットの励行 咳・くしゃみなどの症状がある時は、周りの人へうつさないために、不織布製 マスクを着用しましょう。また、咳やくしゃみをする場合は、極力、飛沫を他人 に浴びせることがないようマスクを着用し、手のひらで咳やくしゃみを受け止め 場合は手を洗うなどを心がけてください。 [薬剤耐性ウイルスを出さないために] もし、インフルエンザにかかってしまい、医療機関で抗インフルエンザ薬をもら った場合は、タミフルなら５日間、きちんと服用を続けることが重要です。熱が下 がってもウイルスはまだ残っており、服薬を止めてしまうと、抗インフルエンザ薬 の存在下で生き残った薬剤耐性ウイルスが増えてしまう可能性があります。用法・ 用量を守って治療を行うことが、薬剤耐性ウイルスを出さないことにつながります。
微生物部 黒鳥 可奈子
グリオーマがん性幹細胞を標的とした
抗がん剤候補化合物の探索研究
静岡県では、ファルマバレープロジェクトの下に、静岡県発 の薬の開発を行っています。当研究所では、これまでに大学等より収集した約 11 万 ８千種の化合物を集約した化合物ライブラリーを保管・管理し、静岡県立大学創薬 探索センターをはじめとする大学・研究機関等と連携して、がんや感染症、難病な どを中心とした医薬品候補化合物の探索研究を精力的に行っています。 本レポート では、ファルマバレーセンター支援の下に行っている、当研究所と静岡がんセンタ ー研究所の共同研究テーマ「グリオーマがん性幹細胞を標的とした抗がん剤候補化 合物の探索研究」について紹介します。 【グリオーマがん性幹細胞について】 グリオーマとは、脳に発生するがんとされており、いわゆる悪性の脳腫瘍を意味 します。がんのステージが進行した患者の治療及び予後は非常に悪く、平均生存期 間は 12 か月程度しかありません。治療薬としては、遺伝子をメチル化することによ り抗がん作用を示す薬剤であるテモゾロミド (TMZ、図１) が開発されています。 しかし、TMZ が全く効果を示さない例や、効果がかなり弱い症例が数多くありま す。このような場合、現代医療において有効な薬剤治療法がなく、TMZ とは作用機 構が異なる新しい薬剤が強く望まれています。 図１ テモゾロミド(TMZ)の化学構造 近年、がん研究分野において、がん幹細胞という概念が提唱され、その存在が明 らかになってきました。がん幹細胞とは、がんの元となる細胞であり、自己複製能 力と元の腫瘍と同様の組織を形成する力を持ちます。 図２ がん幹細胞によるがん再発・転移このがん幹細胞は、厄介なことに薬剤に対して抵抗性を持っているため、がん再 発の大きな原因となっています。すなわち、がん治療の術後にわずかに残ったがん 幹細胞が体内で分化・増殖し、がんが再発します。逆に言えば、がん幹細胞を残ら ず殺してしまわない限り、がんは完治できないと考えられます。 【がん幹細胞を死滅させる化合物の探索】 近年、静岡がんセンター研究所の秋山部長の研究グループが、グリオーマ患者の 腫瘍組織から、がん幹細胞の単離・培養に成功しました（１）。我々は、このがん幹細 胞を死滅させる能力を持っている化合物を見つけることができれば、新しい抗がん 剤を開発することが可能であるだろうと考え、化合物ライブラリーの中から、グリ オーマがん性幹細胞に対して効果のある化合物を探索する共同研究を始めました。 図３ グリオーマがん性細胞に効果のある化合物の探索 当研究所において、プラスチックプレート上に化合物ライブラリーから選抜して 分注した化合物と静岡がんセンター研究所が保有するがん幹細胞を混合し、がん幹 細胞の生死を観察することにより、化合物の効果を調べました。その結果、複数の 有望なヒット化合物が見つかってきました。これまでの論文に報告されている化合 物の効果をはるかに超える効果を持つ化合物群も見つかってきており、今後の動物 実験、非臨床安全実験への応用が期待されます。当研究所では、現在、がん幹細胞 への効果をより強くするために、ヒット化合物に似た構造を持つ化合物の合成を行 っています。 医薬品の開発にはかなりの長い年月がかかると言われていますが、このような緻 密で正確な研究活動を粘り強く継続していけば、静岡県発の医薬品候補化合物の創 製が達成されると思われます。 参考文献
（１） Ashizawa T et al. Effect of the STAT3 inhibitor STX-0119 on the proliferation of cancer stem-like cells derived from recurrent glioblastoma. Int J Oncol 43:219-227,
2013.
浜名湖湖心における水温変動の状況
【はじめに（栄養塩の移動と水温変動の関係）】 浜名湖湖心部とその周辺では近年 COD（有機物汚濁の指標）の環境基準超過が続い ており、原因は夏季のプランクトン増殖であることが確認されました。このプランクト ン増殖は、底質（湖底に堆積した土砂）から溶出したリンなどの栄養塩が表層まで運ば れる（図１～３参照）ようになったためと考えられ、研究をしております。今回は、研 究の中で判明した浜名湖湖心での水温変動の状況について、お知らせいたします。 24 26 28 30 32 9時 １１ 時 １３ 時 １５ 時 １７ 時 １９ 時 ２１ 時 ２３ 時 １時 ３時 ５時 ７時 ９時 8月24日 8月25日 水温 ℃ 0.00 0.10 0.20 0.30 0.40 0.50 燐酸 態リ ン m g/ L 0.5ｍ水温 Ｂ水温 0.5ｍリン Ｂリン 周辺部にあたる「新所」においては１日の中で水温、 溶存酸素、塩分及びリン濃度の変動が観測されました。 事例は 25 時間調査での水温及び燐酸態リンの変動 （2010 年８月 25 日～26 日測定） 図１「新所」での水質変動 0.00 0.05 0.10 0.15 0.20 9時 １１時 １３時 １５時 １７時 １９時 ２１時 ２３時 １時 ３時 ５時 ７時 ９時 8月24日 8月25日 燐酸態 リ ン m g/ L 0 2 4 6 8 Is or eni er at ene μ g/ L Ｂリン Ｂ Ｉｓｏｒｅｎｉｅｒａｔｅｎｅ 「新所」底層で、無酸素層で増殖する緑色光合成硫 黄細菌に特有の色素（Isorenieratene）が検出され、 その挙動はリン濃度変動と一致しました。このことか ら、これらの水質変動は湖心部深層海水の移動による と推察されました。 図２「新所」底層のリンと色素濃度 浜名湖の湖心部では、夏季には強い日照や気温の上 昇により表層の水温が高まる一方、底層は低温のまま 推移し、水深４～６ｍ付近に躍層が形成され、上下層 の水交換は停止します。 躍層下の深層海水が浅い「新所」まで移動すると、 水温や溶存酸素の低下、燐酸態リンなどの栄養塩濃度 の上昇といった水質の変動が観測されます。 図３ 夏季の浜名湖の水質モデル【水温の測定】 湖心部の深層海水の移動を連続的に把握するため、自記水温計による水層ごとの 水温測定を実施しました。 平成 25 年度及び 26 年度の水温測定は、表１に示すとおり、「新所」（以下「ＹＫ １」と略す。）及び「遊走境界３番ポール」（以下「ＹＫ３」と略す。）で実施しまし た。各測定地点の位置関係は図４のとおりで、水温測定は図５のように、湖面から 錘をつけたロ－プを湖底まで下ろし、錘の底面から一定間隔で自記水温計を設置し て、水層ごとの水温測定を実施しました。水層は底層（以下「Ｂ」と略す。）を基準 に、底層から１ｍ（以下「Ｂ-１」と略す。）、底層から２ｍ（以下「Ｂ-２」と略す。） と表記しています。 表１ 水温測定の概要 年度 調査期間 調査地点 水深 測定水層 ８月３日 Ｈ25 ＹＫ１ 3.5ｍ Ｂ、Ｂ－１、Ｂ－２ ～10月22日 ＹＫ１ 3.5ｍ Ｂ、Ｂ－２ ５月23日 Ｈ26 Ｂ、Ｂ－２、Ｂ－３、Ｂ－４、 ～10月27日 ＹＫ３ 9.5ｍ Ｂ－５、Ｂ－６、Ｂ－８ 錘 1 2 3 1ｍ Ｂ-2 Ｂ-1 Ｂ＝0.125ｍ 1ｍ 湖面 湖底 松見ヶ浦 松見ヶ浦 猪鼻湖 猪鼻湖 細江湖 細江湖 庄内湾 庄内湾 浜名湖 浜名湖 図４ 浜名湖水温測定地点 図５ 水層ごとの水温測定イメージ （ （ 鷲津湾 鷲津湾 本 本湖湖）） YK3 YK1（新所） 水深 10ｍ超の 盆地状湖底地形 湖心 自記水温計 水温測定地点 舞阪漁港 常時監視地点
【平成 25 年度の水温測定の結果】 平成 25 年８月 22～23 日にＹＫ１において実施した 25 時間調査時の水深、水温及 び燐酸態リン濃度の変動を図６、７に示しました。これに対し自記水温計のデータ （８月３日～31 日を抜粋）は図８のとおりで、25 時間調査の水温測定と対応した変 動を示していました。 これらのデータから、以下のことが確認できました。 z ＹＫ１における 25 時間調査で、表層側に対し底層側の水温が低下・収束する変 動が確認されました。 z 底層の水温低下時には、溶存酸素濃度の低下や燐酸態リン濃度の上昇が観測さ れ、水温の短期変動は、深層海水の移動によると推察されました。 z 自記水温計でも、ＹＫ１の 25 時間調査に対応する水温の短期変動が確認されま した。 z また、自記水温計での長期的な水温データから、短期変動はほぼ毎日発生して いることが明らかになりました。 z これらの結果から、自記水温計による水層間温度差の変動を観測することによ り、湖水流動を把握することが可能と考えられました。 図６ ＹＫ１水深と「舞阪」潮位 図７ ＹＫ１の水温と燐酸態リン濃度 26 28 30 32 12 時 13 時 14 時 15 時 16 時 17 時 18 時 19 時 20 時 21 時 22 時 23 時 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10 時 11 時 12 時 8月22日 8月23日 水温 ℃ 0.00 0.10 0.20 0.30 0.40 0.50 燐酸 態リ ン m g /L B 水温 B-2ｍ 水温 B リン B-2ｍ リン 0 20 40 60 80 100 120 140 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 8月22日 8月23日 舞阪潮 位 ｃ ｍ 3.1 3.3 3.5 3.7 3.9 4.1 4.3 新所全水 深 ｍ 舞阪潮位 新所全水深 24 25 26 27 28 29 30 31 32 012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234567891011121314151617181920212223012345678910111213141516171819202122230123456789101112131415161718192021222301234 56789101112131415161718192021222301234567891011121314151617 181920212223012345678910111213141516171819202122230123456 789101112131415161718192021222301234567891011121314151617181920 212223012345678910111213141516171819202122230123456789 1011121314151617181920212223012345678910111213141516171819202122 2301234567891011121314151617181920212223 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 水温 ℃ 3.5 4 4.5 5 全水深 m B水温 B-2水温 新所全水深 25 時間調査 図８ ＹＫ１における自記水温計と水位計のデータ（８月３日～31 日を抜粋）
【平成 26 年度の水温測定の結果】 前年度と同様に、平成 26 年８月 25～26 日にＹＫ１において実施した 25 時間調査時 の水深、水温及び燐酸態リン濃度の変動を図９、10 に、自記水温計のデータ（５月 23 日～10 月 27 日）を図 11 に示しました。これらのデータから、以下のことが確認でき ました。 z ＹＫ１における 25 時間調査では、表層側と底層側の水温格差は不明瞭でした。 z 底層水温の低下時に観測される燐酸態リン濃度の上昇は昨年に比べ小さく、溶 存酸素濃度の低下も観測されませんでした。 z 図 11 のグラフでも、この期間の水温の短期変動は小さいことが確認されました。 0 2 0 4 0 6 0 8 0 1 0 0 1 2 0 1 4 0 12 時 13 時 14 時 15 時 16 時 17 時 18 時 19 時 20 時 21 時 22 時 23 時 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10 時 11 時 12 時 8 月 2 5 日 8 月 2 6 日 舞阪潮 位（ c ｍ ） 3 .1 3 .3 3 .5 3 .7 3 .9 4 .1 4 .3 4 .5 新所 全水深 （ ｍ ） 舞 阪 潮 位 新 所 全 水 深 2 4 2 6 2 8 3 0 12 時 13 時 14 時 15 時 16 時 17 時 18 時 19 時 20 時 21 時 22 時 23 時 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10 時 11 時 12 時 8 月 2 5 日 8 月 2 6 日 水温 ℃ 0 .0 0 0 .1 0 0 .2 0 0 .3 0 0 .4 0 0 .5 0 燐酸態 リ ン m g / L B 水 温 B - 2 水 温 B リ ン B - 2 リ ン 図９ ＹＫ１水深と「舞阪」潮位 図 10 ＹＫ１の水温と燐酸態リン濃度 17 19 21 23 25 27 29 31 121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241234567891011121314151617181920212223241011121314151617181920212223241234567891234567891011121314151617181920212223 2324252627282930311234567891011121314151617181920212223242526272829301234567891011121314151617181920212223242526272829303112345678910111213141516171819202122232425262728293031123456789101112131415161718192021222324252627282930123456789101112131415161 5月 6月 7月 8月 9月 10月 水温 ℃ B B-2 25 時間調査 図 11 ＹＫ１における自記水温計のデータ（５月 23 日～10 月 27 日） これらの結果から、平成 26 年度はＹＫ１における水温及び水質の変動が小さく、 25 時間調査での水温及び水質観測による湖水流動の把握は難しい状況でした。 また、平成 26 年度は新たにＹＫ３でも自記水温計で水層ごとの水温測定を実施し ました。結果は図 12 のグラフのとおり観測開始以降、表層と底層間の温度差は拡大 しましたが、高温側と低温側の２極収束は見られませんでした。これは明確な躍層 は形成されなかったことを示しています。 さらに、８月９日に水層間の温度差が一旦解消されています。これは水層構造が 一度崩壊したことを示しており、深層海水も混和され、水温、溶存酸素濃度及び燐 酸態リン濃度等が均一化されたと考えられます。 その後、再度上下層の温度差は拡大しましたが、ＹＫ３の下層海水温度は 26℃以 上と高い状態が続いています。このため、ＹＫ１における８月 25～26 日の 25 時間
調査では、明確な水温や水質変動が見られなかったと考えられます。 また、ＹＫ３の下層の水温変動はほとんどないと予想していましたが、図 13 のグ ラフのとおり実際には２℃程度の短期変動を示すことが分かりました。 図 12 ＹＫ３における自記水温計のデータ（５月 23 日～10 月 27 日） 17 19 21 23 25 27 29 31 1213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910111213141516171819202122232412345678910 2324252627282930311234567891011121314151617181920212223242526272829301234567891011121314151617181920212223242526272829303112345678910111213141516171819202122232425262728293031123456789101112131415161718192021222324252627282930123456789101112131415161718192021222324252627 5月 6月 7月 8月 9月 10月 水温 ℃ B B-2 B-3 B-4 B-5 B-6 B-8 14 16 18 20 22 24 26 28 123456789 101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324123456789101112131415161718192021222324 9 1011 12131415 1617181920 21222324 25262728 293031 1 2 3 4 5 6 7 8 9 10 11121314 15 7月 8月 水温 ℃ 7.5 8 8.5 9 9.5 全水深 ｍ B 全水深 ＹＫ３底層の水温変動 図 13 ＹＫ３底層の水温変動と全水深（７月９日～８月 15 日） 【まとめ・謝辞】 これまでの結果から、自記水温計による水層間温度差の変動を観測することによ り、湖水流動を把握することが可能であると考えられました。湖心部での温度格差 が縮小するとＹＫ１で水層間温度差の観測が困難となることからも、湖心部深層海 水の移動が再確認できました。 また、ＹＫ３での水層間の水温の動向も明らかになり、水温変動がほとんどない と想像されていた底層においても２℃に及ぶ大きな水温変動が日常的に観測されま した。その発生原因としては、密度の高い外海水の流入等が考えられますが、溶存 酸素濃度等の上昇は観測されておらず、その発生メカニズムには大変興味深いもの があります。 今後は、広域的な深層海水の移動実態や８月９日の躍層崩壊要因の解析等により 湖水流動の発生メカニズムを明らかにしていきたいと思います。 なお、この報告に示した色素分析データは静岡県立大学から、水深の連続測定デ ータは豊橋技術科学大学から提供いただきました。
大気水質部 内山 道春
環境教育・環境学習への取組
静岡県では「環境教育等促進法」及び「第３次静岡県環境基本計画｣を基づき、平 成 24 年３月に「ふじのくに環境教育基本方針」を策定しました。当研究所では、こ の方針に基づき、様々な環境学習関連事業を行っています。今回は、その中で主な ３事業を紹介します。 【環境学習指導員養成講座】 環境学習や環境保全活動のリーダーとなる 「環境学習指導員」の養成と資質向上を目的と して、環境学習指導員養成講座を開講していま す。 本講座は、環境教育人材養成に実績のあるＮ ＰＯ法人に事業を委託し、人材養成の専門性を 生かし充実した講座内容となっています。 平成 26 年度は、７月 12 日から 11 月 29 日までの５か月間で 11 日の講座(１泊２ 日の宿泊研修を含む。)を実施し、16 人が修了しました。修了生は、「静岡県環境学 習指導員」として登録され、今後、県内各地の学校・地域等におい、環境学習のリ ーダーとして活躍が期待されます。 表１ 平成 26 年度 環境学習指導員養成講座 内容 内 容 場 所 １日目 開講式 / 環境教育の基本的な考え方 環境衛生科学研究所 ２日目 身近な生活環境問題（エコライフ・生態系） 環境衛生科学研究所 ３日目 身近な自然環境問題(里山・生物多様性) 環境衛生科学研究所 ４日目 伝わる技術、実技講習初級レベル もくせい会館 ５・６日目 自然体験プログラム / 環境学習プログラムの企画・ 実践・振り返り / ナイトハイクなど 県立森林公園 (宿泊研修) 森の家 ７日目 安全管理・実技講習上級レベル 静岡労政会館 ８日目 フィールド調査・プログラム作成 田貫湖ふれあい自然塾 ９日目 プログラム作成・試行・予行 田貫湖ふれあい自然塾 10日目 プログラム実施と評価 田貫湖ふれあい自然塾 11日目 環境学習指導員の活動紹介/ 講座のふりかえり / 閉講式 県庁別館会議室 【環境学習講座】 当研究所では、環境学習支援の一環として、環境学習講座を実施しています。 小学校での総合的な学習の時間における河川の水生生物調査やパックテストを用 いた水質についての講座、一般県民向けの食生活や水環境に関する講座、教職員を対象とした環境学習講座の紹介など、依頼に応じ県内各地に無料で講師を派遣して います。 原則として実施予定日の１か月前まで依頼を受け付けていますので、お気軽にお 問い合わせください。 表２ 平成 26 年度 環境学習講座 実施内容 （平成 27 年１月 31 日現在） 講座内容 場 所 受講者 講座数 河川での水生生物調査 三島市・沼津市・袋井市など 小学生・親子 １１ 水質調査(パックテスト・透視度) 県内小学校 小学生 ３ 食生活・水環境について 掛川市・焼津市 一般・中学生 ７ 地球環境について 焼津市 高校生 １ 環境講座 牧之原市・藤枝市 教職員・小学生 ３ 【水生生物による水質調査 ～生きものでわかる しずおかの川～ 】 「水生生物による水質調査」とは、水質によって生息する生物の種類や数が変化 するという特性を利用して、その地点の河川の水質を評価するもので、環境省及び 国土交通省の事業として昭和 59 年度から全国的に実施されています。 静岡県では、今年度も国の依頼に基づき、市町と連携して参加団体を募集し、48 団体から県内 75 地点での調査結果が提出されました。調査結果は水質階級Ⅰ（きれ いな水）が 46 地点、水質階級Ⅱ（ややきれいな水）が 14 地点、水質階級Ⅲ（きた ない水）が 12 地点、水質階級Ⅳ（とてもきたない水）が２地点、不明（指標生物が 発見されない等）が１地点という結果になりました。最も出現回数が多かった指標 生物は「ヒラタカゲロウ類」で、２番目は「サワガニ」、３番目は「シマイシビル」 となりました。 また、指標生物（全 29 種類）の出現回数上位は、水質階級Ⅰの指標生物が多くを 占めました。来年度も同様の調査を実施する予定ですので、是非御参加下さい。
