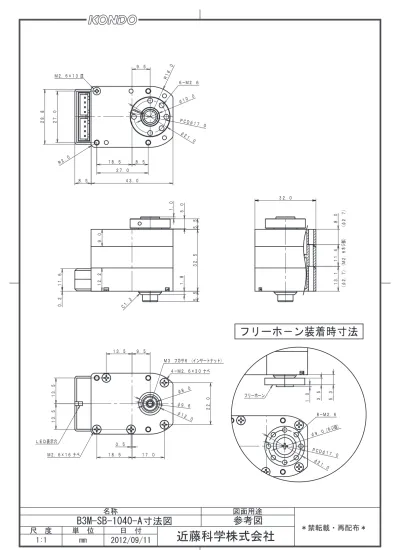

B3M-SB-1040-A
2012/09/11
フ リ ー ホ - ン 装 着 時 寸 法
8.5 27.0
43.0 8.5
R2.0 18.5
27.0
28.8
9.5
R16.0
6-M2.6 M2.6×13 皿
φ10.0
PCDφ17.0
φ21.0
32.0
8.011.413.1 (φ2.7)(φ2.7)(M2.6ネジ部)
1.85.0 32.55.55.5
1.0
9.012.2
C1.2
11.60.2
13.5 9.5
17.0 18.5
0.5
22.0
M3 フカサ6 (インサートナット)
φ8.0
φ12.0 φ9.6
L E D 表 示 穴
4-M2.6×30 ナベ
M2.6×16 ナベ
13.513.5 1.0 3.5 5.3
フリーホーン
8-M2.6
φ9.0(ネジ頭)
PCDφ17.0
φ21.0
