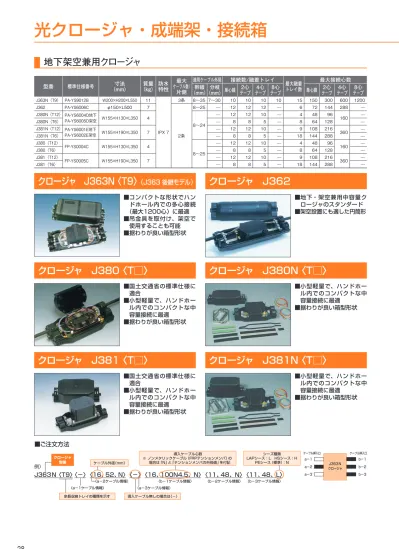

地下架空兼用クロージャ
■コンパクトな形状でハン
ドホール内での多心接続
（最大1200心）に最適
■吊金具を取付け、架空で
使用することも可能
■据わりが良い箱型形状
クロージャ J363N〈T9〉
（J363後継モデル）
■地下・架空兼用中容量ク
ロージャのスタンダード
■架空設置にも適した円筒形
クロージャ J362
■国土交通省の標準仕様に
適合
■小型軽量で、ハンドホー
ル内でのコンパクトな中
容量接続に最適
■据わりが良い箱型形状
クロージャ J380〈T□〉
■小型軽量で、ハンドホー
ル内でのコンパクトな中
容量接続に最適
■据わりが良い箱型形状
クロージャ J380N〈T□〉
■国土交通省の標準仕様に
適合
■小型軽量で、ハンドホー
ル内でのコンパクトな中
容量接続に最適
■据わりが良い箱型形状
クロージャ J381〈T□〉
■小型軽量で、ハンドホー
ル内でのコンパクトな中
容量接続に最適
■据わりが良い箱型形状
クロージャ J381N〈T□〉
■ご注文方法
J363Ｎ〈T9〉
〈－〉〈16、52、N〉〈－〉〈16、100N4.5、N〉〈11、48、N〉〈11、48、L〉
例） 〈a－1ケーブル情報〉 〈a－3ケーブル情報〉 〈b－1ケーブル情報〉 〈b－2ケーブル情報〉 〈b－3ケーブル情報〉 導入ケーブル心数 ※ノンメタリックケーブル（FRPテンションメンバ）の 場合は「N」と「テンションメンバの外径値」を付記 クロージャ 型番 a－1 a－2 a－3 b－1 b－2 b－3 J363Ｎ クロージャ ケーブル挿入口 ケーブル挿入口 シーズ種類 LAPシース：L HSシース：H PEシース（標準）：N 導入ケーブル無しの場合は〈－〉 余長収納トレイの種類を示す ケーブル外径（mm） 〈a－2ケーブル情報〉型番
標準仕様番号
（mm）
寸法
（kg）
質量
防水
特性
ケーブル数/
最大
片側
適用ケーブル外径
接続数/融着トレイ
最大融着
トレイ数
最大接続心数
幹線
（mm）
（mm）単心線
分岐
テープ
2心
テープ
4心
テープ
8心
単心線 2心
テープ
テープ
4心
テープ
8心
J363N〈T9〉 PA-YS9012B W200×H200×L550 11 IPX 7 3条 8～35 7～30 10 10 10 10 15 150 300 600 1200 J362 PA-YS6006C φ150×L500 7 2条 8～25 — 12 12 12 — 6 72 144 288 — J380N〈T12〉 PA-YS6004D地下 PA-YS6005D架空 W155×H130×L350 4 8～24 — 12 12 10 — 4 48 96 160 — J380N〈T6〉 — 8 8 5 — 8 64 128 — J381N〈T12〉 PA-YS6001E地下 PA-YS6002E架空 W155×H190×L350 7 — 12 12 10 — 9 108 216 360 — J381N〈T6〉 — 8 8 5 — 18 144 288 — J380〈T12〉 FP-YS0004C W155×H130×L350 4 8～25 — 12 12 10 — 4 48 96 160 — J380〈T6〉 — 8 8 5 — 8 64 128 — J381〈T12〉 FP-YS0005C W155×H190×L350 7 — 12 12 10 — 9 108 216 360 — J381〈T6〉 — 8 8 5 — 18 144 288 —光クロージャ・成端架・接続箱
■接続形態図
直接接続
分岐接続
スロット切断中間分岐接続
スロット無切断中間（後）分岐接続
光ファイバケーブルの接続形態の中で最も一般的な方法で、ケーブルの端末同士の直線接続または 分岐ケーブルとの接続です。 光ファイバケーブルのスロットのみを切断し、光 ファイバ心線は、切断せずに通過心線収納トレ イに収納し、必要な心線のみを分岐ケーブルと 接続します。 SZテープスロット型光ファイバケーブルの外被 を剥ぎ、光ファイバ心線をスロットから取り出し、 分岐ケーブルと接続します。幹線ケーブル布設 後に、任意の場所に分岐ができ、FTTHサービ ス加入者への引き込みに最適です。 幹線ケーブル 幹線ケーブル スロット 融着トレイ 融着またはメカニカルスプライス 分岐ケーブル 幹線ケーブル 幹線ケーブル スロット 融着またはメカニカルスプライス 融着またはメカニカルスプライス 融着トレイ 幹線ケーブル 幹線ケーブル 分岐ケーブル スロット 通過心線 融着またはメカニカルスプライス 融着トレイ 通過心線収納トレイ 幹線ケーブル 分岐ケーブル 幹線ケーブル 分岐／ドロップ ケーブル スロット 通過心線 融着またはメカニカルスプライス 融着トレイフ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
■地下架空兼用クロージャ共通オプション品
● 吊金具 J363、J363N用 J380、J380N用 J362用 J381、J381N用 ●浸水センサと取り付け部材 J363Ｎ用取り付け部材 J362用取り付け部材 浸水センサ J380、J380N ／ J381、J381N用取り付け部材 ●外装ケーブル処理材（エフコテープ1号、バルコテープ、PVCテープ） ●クロージャ組立工具 （J362、J363、J363N、J380、J380N、J381、J381N用）仕様番号：FP-YK6008B ●アース用部材 ※内装金具から外部通電用 ●PVCテープとサンドクロス ※ 導入ケーブルの押さえ巻き保護とキズ研磨用 クロージャをハンドホールやマンホールに装着する際に使用する金具です。 ケーブル 受金物 ケーブル受平鋼 ケーブル 支持金物 ケーブル 支持金物 接続材 受金物 ● クロージャ装着金具 仕様番号：PA-YZ7020 ■構成部品 ①工具箱 1個 ②トルクレンチ 1個 ③LAPシースカッタ 1個 ④ トルクレンチアダプタ （M5、M6、M8用）各1個 ⑤ ボールポイントドライバ （M5、M6、M8用）各1個 ●クロージャ解体工具（J362用） 仕様番号：FP-YK6007 ● ① ● ② ● ③ ●④ ●⑤品名
数量
備考
ケーブル受平鋼 2個 接続材受金物 1個 標準長900mm ケーブル受金物 2個 ケーブル支持金物 ＊1） 2個 1条用か2条用かをご指定ください 接続材受座 ＊2） 2個 円筒形・だ円形クロージャ用 上記各金物の数量は装着金具1式の数量です。ご発注単位以外での数量をご指定になる場合 は別途ご相談ください。 また、上記各金物の標準材料は鋼材（溶融亜鉛めっき）になります。 ステンレス（SUS）でのご用命になる場合は別途ご指定ください。 ＊1）J363Ｎは不要。 ＊2）J380、J380Ｎ、J381、J381Ｎ、J363Ｎは不要。 ● 補強熱スリーブ（単心用かテープ心線用か指定） 単心用 テープ心線用FTTH向け架空専用クロージャ
■小型で超軽量でありながら、最大接続400心
■最大ケーブル3条+ドロップケーブル16条の多条導入可能
■追加部品なしで全ての接続形態が可能（→接続形態の詳細はP.29）
■光スプリッタ収納、ドロップ引き落としなどFTTH線路のあらゆる場面に対応
■景観にも配慮したスリムでスマートな形状
■クロージャの組立が簡単で、クロージャ開閉時の再組立材料も不要
■ご注文方法
型番でご指定頂けます。 例1）J396L3〈ST〉〈SP0〉 例2）J396L3〈ST〉〈※〉 〈※〉光スプリッタモジュールのプレ配線については「問い合わせ先」に お問い合わせ下さい。ご指定のプレ配線にて納入させて頂きます。架空専用クロージャ J396L3□
種類
標準型
型名
J396L3〈ST〉
〈SP0〉
構成品 スリーブ 1組 余長収納トレイ 5枚 内装金具 1組 余長収納トレイフタ 1枚 吊り金具 1式 幹線保護シート 1本 端面板 2個 シリコンスパイラルチューブ（4心テープ心線用） 2組 閉塞栓 5個 ケーブル用パッキン 2本 ケーブル把持金具 8個 接続作業履歴管理票 1枚 テンションメンバ固定金具 6個 結束バンド 1本 ドロップケーブル把持金具16条用 2組 【注】 幹線ケーブル2条（片側1条)、分岐ケーブル2条（片側1条）、ドロップケーブル32条（片側 16条）の導入が可能で、400心までの接続が可能な構成。 接続形態 直線接続、分岐接続、スロット切断中間分岐接続、スロット無切断中間（後）分岐接続種類
光スプリッタ実装型標準
POⅠ用
型名
J396L3〈ST〉
〈※〉
（1心型）または（2心型）
J396L3〈POⅠ〉
〈SC〉
構成品 スリーブ 1組 スリーブ 1組 内装金具 1組 内装金具 1組 吊り金具 1式 吊り金具 1式 端面板 2個 端面板 2個 閉塞栓 5個 閉塞栓 5個 ケーブル把持金具 8個 ケーブル把持金具 6個 テンションメンバ固定金具 6個 テンションメンバ固定金具 4個 ドロップケーブル把持金具16条用 2組 ドロップケーブル把持金具16条用 2組 余長収納トレイ 5枚 余長収納トレイ 5枚 余長収納トレイフタ 1枚 余長収納トレイフタ 1枚 幹線保護シート 1枚 フレームシート 1枚 シリコンスパイラルチューブ（4心テープ心線用） 2組 幹線引き通し用シリコンチューブ 1組 ケーブル用パッキン 2本 ケーブル用パッキン 2本 接続作業履歴管理票 1枚 SCアダプタトレイ 1枚 結束バンド 1本 SCアダプタ 指定数 【注】 幹線ケーブル２条（片側１条）、分岐ケーブル４条（片側２条）、ドロップケー ブル３２条（片側１６条）の導入可能な構成。光スプリッタを実装する際は、 スプリッタモジュール型番により余長収納トレイ：１枚～３枚に実装。 最大融着接続可能数は１６０心～２４０心に変動になります。 【注】 SCアダプタトレイ 1枚 ＳＣアダプタ実装数：指定数 （2SC：2接続、4SC：4接続、6SC：6接続、8SC：8接続） 接続形態 直線接続、分岐接続、スロット切断中間分岐接続、 スロット無切断中間（後）分岐接続 直線接続、スロット切断中間分岐接続、 スロット無切断中間（後）分岐接続 J396L3〈ST〉〈※〉主要構成部材 POⅠ用型番
標準仕様番号
（mm）
寸法
（kg）
質量
防水特性
最大ケーブル数/片側
適用ケーブル外径
接続数/融着トレイ
トレイ数（枚）
最大融着
最大接続心数
幹線（mm） 分岐（mm） 単心線
2心テープ
4心テープ
8心テープ
単心線
2心テープ
4心テープ
8心テープ
J398〈ST〉〈SP0〉 PB-YS7006 W150×H193×L772 5 IP×４ 3条（うち2条はドロップケーブル8条と代替え可能） ８～２４ ８～２４ － － 40 80 13 － － 520 1040 J398〈ST〉〈※〉（1心型）＊1） PB-YS7007 W150×H193×L772 5 3条（うち2条はドロップケーブル8条と代替え可能） ８～２４ ８～２４ － － 40 80 13＊9） － － 360 ～ 480＊9） 720 ～ 960＊9） J398〈ST〉〈※〉（2心型）＊1） PB-YS7008 W150×H193×L772 5 3条（うち2条はドロップケーブル8条と代替え可能） J398〈ST〉用オプション部品＊2） PB-YS7008 － － － － － － － － － － － － － － J396L3〈ST〉〈SP0〉 PB-YS7002 W110×H110×L860 2.5 3条＋ドロップケーブル16条 8 ～ 24 8 ～ 18 20 20 20 10 5＊9） 120＊9） 200＊9） 400＊9） 400＊9） J396L3〈ST〉〈※〉（1心型）＊1） PB-YS7003 W110×H110×L860 2.5 3条＋ドロップケーブル16条 48 ～ 96＊9） 80 ～ 160＊9） 160 ～ 320＊9） 160 ～ 320＊9） J396L3〈ST〉〈※〉（2心型）＊1） PB-YS7004 W110×H110×L860 2.5 3条＋ドロップケーブル16条 J396L3〈ST〉用オプション部品＊2） PB-YS7005 － － － － － － － － － － － － － － J396L3〈POI〉〈SC〉＊3） PA-YS0004 W110×H110×L860 2.5 1条＋ドロップケーブル16条＊4） 8 ～ 24 8 ～ 18 20 20 20 10 1 20 40 80 160 J397〈FULL〉〈SP0〉 PB-YS3004 W70×H110×L550 0.8 2条（うち1条はドロップケーブル6条または 少心架空ケーブル2条と代替え可能） 8 ～ 16.5 8 ～ 11.5 5＊7） 5＊7） 5＊7） － 2＊7） 10＊7） 20＊7） 40＊7） － J397 〈※1〉〈※2〉〈※3〉〈※4〉 〈※5〉〈※6〉 ＊6） PB-YS3012 W70×H110×L550 0.8 2条（うち1条はドロップケーブル6条または 少心架空ケーブル2条と代替え可能） J395L -〈A〉-〈※〉＊8） PA-YS4005D W242×H140×D53 0.8 ドロップケーブルまたは少心架空ケーブル幹線2条、 ドロップケーブル分岐8条 ドロップケーブル専用 Sトレイ→1 Mトレイ→2 Mトレイ→2 Mトレイ→1 － Mのみ→最大6Sのみ→最大12 ＊5） 12 24 24 － ＊1）〈※〉スプリッタモジュール型番をご指定ください。 ＊2）個別単品部材をご指定ください。 ＊3）SCコネクタの接続数をご指定ください。（2SC、4SC、6SC、8SC） ＊4）スロット無切断中間後分岐接続の場合は分岐ケーブル1条追加導入可能。 ＊6）配線接続形態に合わせた構成部材にて納入可能になりますので接続形態をご指定ください。 ＊8）〈※〉トレイモジュールの型番をご指定ください。光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
■オプション部品のご注文方法
標準仕様書番号、部品名、数量をご指定ください。例）PB-YS7005 少心架空ケーブル用パッキンNo.
部品名
ご指定
の単位
備考
1 スリーブ 1個 クロージャ内装部品の保護用。No.22の「クロージャ識別表示」をご指定時は下面に貼付。 2 閉塞栓 1個 幹線ケーブルの撤去後の閉塞時はケーブル用パッキンもご発注ください。 （分岐ケーブル導入口に標準で実装している閉塞栓と共通です） 3 ケーブル把持金具 1組 ケーブルのシース把持用（スロット/スロットレス）。 幹線ケーブル・分岐ケーブル共用。「幹線用」または「分岐用」をご指定ください。 ［幹線ケーブル：2個/1組（1条分）、分岐ケーブル：1個/1組（1条分）］ 4 テンションメンバ固定金具 1組 幹線ケーブルと分岐ケーブルの共用部品で、直線接続の幹線ケーブルおよび分岐ケーブルの導入条数分が必 要となります。スロット無切断の後分岐幹線ケーブルでは不要です。取付ネジ付き。 5 ドロップケーブル把持金具16条用 1組 クロージャの左右に各1組取り付けることが可能です。取付ネジ付き。 6 余長収納トレイ 1枚 接続部、余長、スプリッタの収納用。 7 余長収納トレイ押さえシート 1枚 余長収納トレイ内の心線保護用。 8 余長収納トレイフタ 1枚 余長収納トレイ最上段の保護用。No.23の「スプリッタ配色表」をご指定時は上面に貼付。 9 幹線保護シート 1枚 幹線ケーブルの保護、およびスロット切断中間後分岐心線（200心）の保留としてご使用頂けます。 10 シリコンスパイラルチューブ（4心テープ心線用） 1組 ケーブルの心線識別に使用する。直線接続、分岐接続、中間分岐接続兼用。 ［スパイラル状、φ2.5mm、L=500mm（青黄緑赤紫各1本）/組］ 直線接続、分岐接続：1組で100心ケーブル3条分（1本あたり約160mm） 中間分岐接続：1組で300心ケーブル1条分（1本あたり約60mm） 11 シリコンスパイラルチューブ（8心テープ心線用） 1組 ケーブルの心線識別に使用する。直線接続、分岐接続、中間分岐接続兼用。 ［スパイラル状、φ5.0mm、L=500mm（青黄緑赤紫各1本）/組］ 直線接続、分岐接続：1組で400心ケーブル3条分（1本あたり約160mm） 中間分岐接続：1組で400心ケーブル4条分（1本あたり約60mm） 12 ドロップ用シリコンチューブ （単心線/2心テープ心線用） 1組 ドロップケーブルの識別が必要な場合に使用します。 ［φ1.0mm、L=250mm（青黄緑赤紫茶橙水各1本/組）］ ※1組で（単心/2心）ドロップケーブル8条分 13 ケーブル用パッキン 1本 ケーブルへ巻き付けて止水する。丸ケーブル用（スロット/スロットレス）。 ［L=600mm（3箇所の導入口分に相当）］ 14 接続作業履歴管理票 1枚 接続作業履歴の管理に用いる。 15 結束バンド 1本 スロット無切断型後分岐接続において、通過しているスロットのほう縛に用いる。 16 補強熱スリーブ 1袋 「単心線用」または「テープ心線用」をご指定ください。［25個入り/袋］ 17 ボンド線H 1本 HSシースの接地用 18 ボンド線L 1本 LAPシースの接地用 19 FRP製テンションメンバキット 1組 （1）TMスリーブ×1個ケーブルのテンションメンバがFRP製の場合に使用します。 （2）接着剤×1個（FRP製テンションメンバとTMスリーブの接着用） 20 少心架空ケーブル用アダプタ 1組 少心架空ケーブルを幹線および分岐穴から導入する場合に必要です（把持に使用）。［1組/1条］ 21 少心架空ケーブル用パッキン 1組 少心架空ケーブルを幹線および分岐穴から導入する場合に必要です。 ［L=300mm（両端斜めカット）/本（止水に使用）1組/1条］ 22 クロージャ識別表示 1枚 クロージャの識別用（スリーブ下面に貼付）※文字をご指定ください。（英数、カタカナ、平仮名、漢字で5文字まで） 23 スプリッタ配色表 1枚 線番・心線色・結線・搭載位置の一覧表。スプリッタ搭載時、余長収納トレイフタに貼付。 ※PB-YS7003、PB-YS7004に記載のモジュール型番をご指定ください。■光スプリッタのプレ収容
■SCアダプタトレイ
■光スプリッタ・プレ配線
コネクタ付スプリッタモジュール 8心までのP0Ⅰ用途で使用可能 ※ 詳細仕様については、「問い合わせ先」にご連絡ください。 （光スプリッタ→P.101） ※ 詳細仕様については、「問い合わせ先」にご連絡ください。 （光スプリッタ→P.101）型番
標準仕様番号
（mm）
寸法
（kg）
質量
防水特性
最大ケーブル数/片側
適用ケーブル外径
接続数/融着トレイ
トレイ数（枚）
最大融着
最大接続心数
幹線（mm） 分岐（mm） 単心線
2心テープ
4心テープ
8心テープ
単心線
2心テープ
4心テープ
8心テープ
J398〈ST〉〈SP0〉 PB-YS7006 W150×H193×L772 5 IP×４ 3条（うち2条はドロップケーブル8条と代替え可能） ８～２４ ８～２４ － － 40 80 13 － － 520 1040 J398〈ST〉〈※〉（1心型）＊1） PB-YS7007 W150×H193×L772 5 3条（うち2条はドロップケーブル8条と代替え可能） ８～２４ ８～２４ － － 40 80 13＊9） － － 360 ～ 480＊9） 720 ～ 960＊9） J398〈ST〉〈※〉（2心型）＊1） PB-YS7008 W150×H193×L772 5 3条（うち2条はドロップケーブル8条と代替え可能） J398〈ST〉用オプション部品＊2） PB-YS7008 － － － － － － － － － － － － － － J396L3〈ST〉〈SP0〉 PB-YS7002 W110×H110×L860 2.5 3条＋ドロップケーブル16条 8 ～ 24 8 ～ 18 20 20 20 10 5＊9） 120＊9） 200＊9） 400＊9） 400＊9） J396L3〈ST〉〈※〉（1心型）＊1） PB-YS7003 W110×H110×L860 2.5 3条＋ドロップケーブル16条 48 ～ 96＊9） 80 ～ 160＊9） 160 ～ 320＊9） 160 ～ 320＊9） J396L3〈ST〉〈※〉（2心型）＊1） PB-YS7004 W110×H110×L860 2.5 3条＋ドロップケーブル16条 J396L3〈ST〉用オプション部品＊2） PB-YS7005 － － － － － － － － － － － － － － J396L3〈POI〉〈SC〉＊3） PA-YS0004 W110×H110×L860 2.5 1条＋ドロップケーブル16条＊4） 8 ～ 24 8 ～ 18 20 20 20 10 1 20 40 80 160 J397〈FULL〉〈SP0〉 PB-YS3004 W70×H110×L550 0.8 2条（うち1条はドロップケーブル6条または 少心架空ケーブル2条と代替え可能） 8 ～ 16.5 8 ～ 11.5 5＊7） 5＊7） 5＊7） － 2＊7） 10＊7） 20＊7） 40＊7） － J397 〈※1〉〈※2〉〈※3〉〈※4〉 〈※5〉〈※6〉 ＊6） PB-YS3012 W70×H110×L550 0.8 2条（うち1条はドロップケーブル6条または 少心架空ケーブル2条と代替え可能） J395L -〈A〉-〈※〉＊8） PA-YS4005D W242×H140×D53 0.8 ドロップケーブルまたは少心架空ケーブル幹線2条、 ドロップケーブル分岐8条 ドロップケーブル専用 Sトレイ→1 Mトレイ→2 Mトレイ→2 Mトレイ→1 － Mのみ→最大6Sのみ→最大12 ＊5） 12 24 24 － ＊5）Sトレイ2枚とMトレイ1枚が接続容量互換性有り。 ＊7）後分岐接続時の心線数： 片方向（上部）接続の場合は単心線4、2心テープ8、4心テープ16、 両方向（上部、下部）接続の場合は 単心線8、2心テープ16、4心テープ32心接続最大許容となり後分岐用接続部収納トレイ1枚を使用。 ＊9）接続許容数はスプリッタモジュール・プレ配線型番によって変動します。フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
■最大接続1040心、スプリッタ収納、ドロップケーブル引き落としなど
FTTH線路のあらゆる場面に対応
■ケーブル外径不問、閉塞栓不要の端面板
■着脱式で、追加積層できる引き出しトレイで抜群の作業性
■クロージャの組立が簡単で、クロージャ開閉時の再組立材も不要
■スロット切断中間分岐接続にも対応可能（P.29参照）
■スプリッタモジュール収納可能でPON式FTTHの線路構築にも対応
架空専用クロージャ J398□
■ご注文方法
型番でご指定頂けます。 例1）J398〈ST〉〈SP0〉 例2）J398〈ST〉〈※〉 〈※〉光スプリッタモジュールのプレ配線については「問い合わせ先」に お問い合わせ下さい。ご指定のプレ配線にて納入させて頂きます。種類
標準型（光スプリッタ実装標準型）
型名
J398〈ST〉
〈SP0〉
（J398〈ST〉
〈※〉）
構成品 1 スリーブ 1組 スリーブファスナ付き。オプション部品「クロージャ識別表示」を貼付可能。 2 内装金具 1組 3 吊り金具 2組 メッセンジャワイヤへの吊り下げ用。 4 端面板 2組 5 ケーブル把持具 6組 6 余長収納トレイ〈T10〉 13枚 押さえシート付き。 7 トレイフタ 1枚 トレイ最上段の保護用。 8 底板 1枚 トレイ搭載用の台座。結束バンドで内装金具に固定。 9 トレイ用バンド 1本 トレイのほう縛用。 10 心線保護シート 2枚 ケーブル~トレイ間の心線の保護用。 11 ケーブル用シリコンチューブ（4心テープ心線用） 2組 ケーブルの心線識別に使用する。 ※1組で100心ケーブル2条分［φ2.5mm、L=800mm（青黄緑赤紫各1本）/組］ 12 ケーブル用シリコンチューブ（8心テープ心線用） 2組 ケーブルの心線識別に使用する。※1組で640心ケーブル1条分［φ5.0mm、L=800mm（青黄緑赤紫各1本）/組］ 13 接続作業履歴管理票 1枚 【注】 幹線ケーブル２条（片側１条）、分岐ケーブル４条（片側２条）、ドロップケーブル３２条（片側１６条）の導入可能な構成。 光スプリッタを実装する際は、スプリッタモジュール型番により余長収納トレイ１枚～４枚に実装。最大融着接続可能数は７２０心～９６０心に変動になります。 接続形態 直線接続、分岐接続■オプション部品のご注文方法
標準仕様書番号、部品名、数量をご指定ください。例）PB-YS7009 少心架空ケーブル用アダプタNo.
部品名
ご指定
の単位
備考
1 スリーブ 1組 クロージャ内装部品の保護用。ファスナ4 個付き。No.22の「クロージャ識別表示」をご指定時は下面に貼付。 2 ファスナ 1個 スリーブのロック用。4個/クロージャ 1台。 3 吊り金具 1組 メッセンジャワイヤへの吊り下げ用。 4 端面板 1組 クロージャの防水用。 5 ケーブル把持具 1組 ケーブルのシース把持用（スロット/スロットレス）。テンションメンバ固定部付き。取付ネジ付き。 幹線ケーブル・分岐ケーブル共用。1条分/1組。 6 ドロップケーブル把持具 1組 ドロップケーブルのシース把持用。取付ネジ付き。 7 余長収納トレイ〈T10〉 1枚 接続部、余長、スプリッタの収納用。 8 トレイ押さえシート 1枚 トレイ内の心線保護用。色をご指定下さい。（黄、白） 9 トレイ台 1組 トレイ積層用の台座。レールでトレイの引き出しが可能な構造。ボス（柱）付き。 10 トレイフタ 1枚 トレイ最上段の保護用。No.23の「スプリッタ配色表」をご指定時は上面に貼付。 11 トレイ用バンド 1本 トレイのほう縛用。 12 心線保護シート 1枚 ケーブル～トレイ間の心線保護用。 13 ケーブル用シリコンチューブ （4心テープ心線用） 1組 ケーブルの心線識別用。（4、8心ドロップ、少心架空、丸ケーブル：300心まで） ［φ2.5mm、L=800mm（青黄緑赤紫各1本）/組］ ※1組で100心ケーブル2条分 【各ケーブル共通】4 ～ 200心：1組、204 ～ 300心：2組 14 ケーブル用シリコンチューブ（8心テープ心線用） 1組 ケーブルの心線識別用。（丸ケーブル：304心以上） ［φ5.0mm、L=800mm（青黄緑赤紫各1本）/組］ ※1組で640心ケーブル1条分 304 ～ 640心：1組、648 ～ 1000心：2組 15 ケーブル用シリコンチューブ （単心線/2心テープ心線用） 1組 ドロップケーブルの心線識別用。［φ1.0mm 、L=350mm（青黄緑赤紫茶橙水各1本/組）］ ※1組で（単心/2心）ドロップケーブル8条分 16 接続作業履歴管理票 1枚 接続作業履歴の管理に用いる。 17 補強熱スリーブ 1袋 「単心線用」または「テープ心線用」をご指定下さい。［25 個入り/袋］ 18 ボンド線H 1本 HSシースの接地用。 19 ボンド線L 1本 LAPシースの接地用。 20 FRP製テンションメンバキット 1組 （1）TM スリーブ×1個（テンションメンバの外径をご指定下さい）ケーブルのテンションメンバがFRP 製の場合に使用します。 （2）接着剤×1個（FRP 製テンションメンバとTM スリーブの接着用） 21 少心架空ケーブル用アダプタ 1組 少心架空ケーブルを導入する場合に必要です。（ケーブル外形の変換用部品）［1組（2個）/1条］ 22 クロージャ識別表示 1枚 クロージャの識別用（スリーブ下面に貼付）※文字をご指定下さい。（英数、カタカナ、平仮名、漢字で5文字まで） 23 スプリッタ配色表 1枚 線番・心線色・結線・搭載位置の一覧表。スプリッタ搭載時、トレイフタ上面に貼付。 ※PB-YS7007、PB-YS7008 に記載のモジュール型番をご指定下さい。光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
■超小型軽量且つスリムで、少心分岐やドロップケーブルの引き落としに
最適（共架設置に最適な寸法・質量）
■ケーブル部の止水は低硬度ゴム端面板を採用してあり封止作業性を効
率化
■超小型であるがスプリッタの収納も可能
■導入ケーブルを選ばないマルチ性
■適用心線種： 幹線ケーブル／直 線 接 続 時：R15フ ァ イ バ 専 用
後分岐接続時：R15，R30ファイバ適用
分岐ケーブル／ R15ファイバ専用
■支持線適用外径：（クロージャ内支持線抱き込み型）
φ2.6mm及び10.8sq ～ 38sq
■ご注文方法
J397〈FULL〉〈SP0〉
J397〈※1〉〈※2〉〈※3〉〈※4〉〈※5〉〈※6〉
例1） 型番でご指定頂けます。 例2） スプリッタを収納しない型番 全てのケーブル種に対応する部材が含まれます スプリッタ種別を指定下さい ケーブル導入位置〈b-2〉のケーブル種を指定下さい ケーブル導入位置〈b-1〉のケーブル種を指定下さい ケーブル導入位置〈a-2〉のケーブル種を指定下さい ケーブル導入位置〈a-1〉のケーブル種を指定下さい 接続形態を指定下さい（後分岐接続の場合〈A〉直線接続の場合〈Ｂ〉）架空専用小型クロージャ J397□
〈※2〉～〈※5〉：図1に示すケーブル導入位置において、 ・丸型の光ケーブルの場合〈Ｒ〉 ・たるみ付ケーブルもしくはドロップケーブルの場合〈Ｄ〉 ・把持具不要の場合〈0〉 〈※6〉：スプリッタ不要の場合〈ＳＰ0〉 ・1×4スプリッタ1個の場合〈4ＳＰ〉 ・1×4スプリッタ2個分の場合〈4ＳＰＲ〉…※2心テープ仕様 ・1×8スプリッタ1個の場合〈8ＳＰ〉 ・1×8スプリッタ2個分の場合〈8ＳＰＲ〉…※2心テープ仕様 光スプリッタのOUTポートは無反射処理無し（無反射処理が必要 な場合別途ご相談下さい） ケーブル導入位置 図1 b-1 主ケーブル a-1 主ケーブル b-2 分岐ケーブル a-2 分岐ケーブル型名
J397〈FULL〉
〈SP0〉
J397〈※1〉
〈※2〉
〈※3〉
〈※4〉
〈※5〉
〈※6〉
構成品 品 名 数 量 備 考 品 名 数 量 備 考 スリーブ 1組 ー スリーブ 1組 ー 端面ゴムパッキン 2組 ー 端面ゴムパッキン 2組 ー 吊り金具 1式 ー 吊り金具 1式 ー 主ケーブル把持具 2組 ー 主ケーブル把持具 2組 ー 主ケーブル把持具 2組 たるみ付ケーブル用 主ケーブル把持具 必要数 たるみ付ケーブル用 主ケーブル用テンションメンバ把持具 2組 主ケーブル用テンションメンバ把持具 必要数 分岐用光ケーブル把持具 兼テンションメンバ把持具 2組 1組当たり2条まで把持可能 分岐用光ケーブル把持具兼テンションメンバ把持具 必要数 1組当たり2条まで把持可能 分岐用たるみ付ケーブル 兼ドロップケーブル把持具 2組 ドロップケーブル6条または たるみ付ケーブル2条 分岐用たるみ付ケーブル 兼ドロップケーブル把持具 必要数 ドロップケーブル6条または たるみ付ケーブル2条 直線用接続部収納トレイ 2枚 5接続／トレイ 直線用接続部収納トレイ 2枚 5接続／トレイ 後分岐用接続部収納トレイ付連結部材 1組 ー 後分岐用接続部収納トレイ付連結部材 1組 ー 通過心線保護シート 1枚 ー 通過心線保護シート 必要数 ー 接続部保護カバー 1枚 ー 接続部保護カバー 1枚 ー ①Ｊ397クロージャ標準構成品 オプション部品および数量■オプション部品のご注文方法
標準仕様書番号、部品名、数量をご指定ください。 例）PＢ-YS3004 主ケーブル把持具 1組（たるみ付ケーブル用） 品 名 数 量 備 考 主ケーブル把持具 指定数 たるみ付ケーブル用 主ケーブル用テンションメンバ把持具 指定数 ー 分岐用光ケーブル把持具 兼テンションメンバ把持具 指定数 1組当たり2条まで把持可能 分岐用たるみ付ケーブル 兼ドロップケーブル把持具 指定数 ドロップケーブル6条またはたるみ付ケーブル2条 直線用接続部収納トレー 指定数 分岐ケーブルの余長収納用 通過心線保護シート 指定数 ー 接続部保護カバー 指定数 ー 熱補強スリーブ 指定数 長さ40㎜フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
再組立キット型番
J360R
J362〈A〉R
J363R
J363NR
J380R/381R J380NR/381NRクロージャ本体型番
J360
J362
J363
J363N
J380/381 J380N/381N標準仕様番号
YS8004D
FP-
YS8002H
FP-
YS0007D
FP-
YS0005
PA-
YS9001F
FP-
YS9009
PA-①スリーブガスケット 1組（2本） 1組（2本） 1組（2本） 1組（2本） 1組（2本）
YS
1組（2本）701
②シール材A － 4枚 6枚 6枚 4枚 4枚 ③端面板ガスケット 1組（2本） － － － － －再組立材
※スリーブの開閉時に交換する材料
クロージャの開閉に必要な部材です架空・地下兼用型クロージャ「保守物品」
■ご注文方法
下表内の再組立キット型番をご用命ください。 J362 再組立材 ●① ●② J360再組立材 ● ① ● ③ J363、J363Ｎ 再組立材 ● ① ● ② J380N、J381N、J380、J381 再組立材 ●① ● ②■オプション品
●補強熱スリーブ（40mm） ●カプラモジュール■小型・軽量で、カプラモジュールも収納でき、
PON式FTTHのドロップケーブルの分岐-引落
としに最適
■架空、電柱、壁掛など、あらゆる設置場所に
マルチ対応
■着脱式トレイモジュールは、さまざまな組み
合わせが可能。後付けも可能
■ファイバ心線を加入者ごとに接続トレイに収納
でき、引落とし施工時に他の心線に触れずに
作業可能
■SCアダプタを2個搭載でき、分界点（POI）
BOXとしても最適
品名
構成
型番
トレイ モジュール 単心トレイ12枚 S12 多心トレイ6枚 M6 4分岐カプラ モジュール コネクタ無し S-M1S4 SCコネクタ付 S-M1S4-SC 8分岐カプラ モジュール コネクタ無し S-M1S8 SCコネクタ付 S-M1S8-SC■型名のご指定方法
J395L－〈A〉－〈モジュールの型番〉 架空吊り金具ありの場合〈A〉 ●モジュールの型番 J395L用光分岐器（カプラモジュール）ドロップケーブル専用クロージャ J395L
8分岐カプラ IN側 OUT側 融着 融着 （S型トレイ1枚ごとに 単心融着） 単心ドロップ ケーブル ドロップ ケーブル 各家庭へ 単心線 （データ通信用 または映像用との 波長多重） PS202 （→P.101）■カプラモジュール配線例
（S-M1S8）
光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
クロージャ本体型番
J360
＊2）J362
J363
J363N
J380/381 J380N/381N標準仕様番号
FP-YS8004D
FP-YS8002H
FP-YS0007D
PA-YS0005
FP-YS9001F
PA-YS9009
①ケーブルクランプ（ケーブル把持具） 1組 1組 1組 1組 1組 1組 ②端面板 － 1個 1個 1個 1個 1個 ③シール材B － 1枚 1枚 1枚 1枚 1枚 ④シール材C － 1枚 1枚 1枚 1枚 1枚 ⑤エアタイトテープ 2組 － － － － － ⑥ステンレスワイヤ － 1本 1本 1本 1本 1本 ⑦シリコンチューブ ＊1） － － － 5色1組 5色1組 5色1組 ⑧シリコンスパイラルチューブ ＊1） － － 5色1組 － － － ⑨アース用ボンド線 LAPシースケーブルまたはHSシースケーブル1条につき1本 ⑩FRP製テンションメンバキット ノンメタリックケーブル（FRPテンションメンバ使用）1条につき1組（テンションメンバスリーブ＋接着剤） ⑪テンションメンバクランプ － 1個 － － － － ＊1）テープスロットケーブル 5スロット100心分。 ＊2）ケーブルを端面板から外す場合は、エアタイトテープ（１条あたり2組）とクロージャスケールが必要になります。 ＊3）クロージャ型番がBまたはAでない可能性がある場合、ご相談ください。
ケーブル分岐増設（再接続）材料
※ケーブル１条分岐増設に必要な材料
ケーブル1条の分岐増設に必要な部材です。クロージャ開閉時に上記クロージャ再組立材も必要になります。ケーブル外径
（mm）
J380/381
J362、
J363Ｎ
J363、
8.0 ～ 8.9 A〈8〉 J363型〈8〉 9.0 ～ 10.9 A〈10〉 J363型〈10〉 11.0 ～ 12.9 A〈12〉 J363型〈12〉 13.0 ～ 14.9 A〈14〉 J363型〈14〉 15.0 ～ 16.9 A〈16〉 J363型〈16〉 17.0 ～ 18.9 A〈18〉 J363型〈18〉 19.0 ～ 20.9 A〈20〉 J363型〈20〉 21.0 ～ 22.9 A〈21〉 J363型〈21〉 23.0 ～ 24.9 A〈23〉 J363型〈23〉 25.0 ～ 26.9 － J363型〈25〉 27.0 ～ 28.9 － J363型〈27〉 29.0 ～ 30.9 － J363型〈29〉 31.0 ～ 32.9 － J363型〈31〉 33.0 ～ 35.0 － J363型〈33〉 ※ J380N/381N、J393用のケーブルクラン プはサイズフリーです。ケーブル外径
（mm）
J360
11.0 ～ 25.0 B-25 25.1 ～ 40.0 B-40 40.1 ～ 53.0 B-53 ケーブルクランプ型番 端面板型番ケーブル外径
（mm）
J363、J363N中央
J362、
ケーブル導入無 （閉塞栓） M0 8.0 ～ 9.9 M9 10.0 ～ 11.9 M11 12.0 ～ 13.9 M13 14.0 ～ 15.9 M15 16.0 ～ 17.9 M17 18.0 ～ 19.9 M19 20.0 ～ 21.9 M21 22.0 ～ 23.9 M23 24.0 ～ 25.9 M25 26.0 ～ 27.9 M27 28.0 ～ 29.9 M29 30.0 ～ 31.9 M31 32.0 ～ 33.9 M33 34.0 ～ 35.9 M35ケーブル外径
（mm）
J363、J363Ｎ両端、
J380/381（N）
ケーブル導入無（閉塞栓） T0 7 ～ 9 T8 9 ～ 11 T10 10 ～ 12 T11 11 ～ 13 T12 12 ～ 14 T13 13 ～ 15 T14 15 ～ 17 T16 16 ～ 18 T17 17 ～ 19 T18 18 ～ 20 T19 20 ～ 22 T21 22 ～ 24 T23 24 ～ 26 T25 26 ～ 28 T27 28 ～ 30 T29 30 ～ 32 T31■オプション品
（→P.29） ●補強熱スリーブ（単心用かテープ心線用分か指定） ●PVCテープとサンドクロス ●アース用部材 ●外装処理材 ●余長収納シート（J360のみ）■ご注文方法
J362B〈○〉〈○〉〈×〉〈16、52、N〉
例） クロージャ型番の後ろに「B」を入れる a－1（既存ケーブル有） a－2（導入ケーブル無） b－1（既存ケーブル撤去） b－2（新規ケーブル増設） J362 クロージャ ケーブル挿入口 ケーブル挿入口 P.28のクロージャ注文方法と同じ。 ただし、既設状態の維持（導入ケーブル無しの場合含む）の場合は〈○〉、 既存ケーブル撤去の場合は〈×〉。 〈a－1ケーブル情報〉 〈a－2ケーブル情報〉 〈b－2ケーブル情報〉 〈b－1ケーブル情報〉 ※ J363、Ｊ363Ｎ端面板は中央と両端でサイズが異なります。詳細は上記のサイズ表でご確認ください。 J380、J381 分岐増設（再接続）材料 J380N、J381N 分岐増設（再接続）材料 ● ⑨ ● ⑩ ● ① ● ④ ● ⑥ ●⑦ ● ② ● ③ J360 分岐増設（再接続）材料 J362 分岐増設（再接続）材料 J363 分岐増設（再接続）材料 J363N 分岐増設（再接続）材料 ● ④ ● ⑦ ● ② ●③ ● ① ● ⑤ ● ① ● ④ ● ⑪ ● ⑥ ● ② ● ③ ●① ●④ ● ⑥ ● ② ● ③ ● ⑧ ●① ●④ ●⑥ ● ② ●③ ● ① ● ⑦ ● ⑥フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
ODF成端架
成端架・１９インチラック用光パネル
■融着およびコネクタ接続トレイを各ユニットに集約。コネクタ接続で最大1008心
まで対応
■コネクタ/融着の各ユニットは、共に前面引き出し式。片面のみで保守可能
■配線切替などの作業性を考慮し、ジャンパリング用の配線スペースを最大限に確保
■コネクタ/融着接続トレイ・ユニットは増設可能で、将来の需要増にも簡単対応
高密度ODF成端架
融着トレイ■超高密度タイプ。SC2コネクタ接続で、最大3024心まで対応
■融着・コネクタの両接続部を成端モジュールトレイに集約し、さらにユニット化
■成端モジュールトレイは増設可能で、将来の需要増にも簡単対応
■成端モジュールトレイは前面引き出し式。3000心を越える心数も片面のみで保守
可能
成端モジュールトレイ コネクタトレイCOタイプ （単心コード用） コネクタトレイFOタイプ （FOコード用）分類
使用環境
型名
標準仕様番号 寸法（W×H×D）
（mm）
（約kg）
質量
ケーブル（コードなど）
導入口
ケーブル（コード） 最大導入数および最大外径
最大コネクタ接続数
（コネクタ種）
最大接続数/トレイ
最大トレイ枚数
最大融着心数
光ケーブル
平型ケーブル
光コード
単心
4心テープ 8心テープ
ODF成端架 屋内 ODF432 PA-YB0002 780×1400×350 150 上または下2箇所 8条：φ25mm以下 － ○ 432（SC,FC） コネクタトレイ 24心、融着トレイ 10 接続 コネクタ：18、融着：30 － 1200 2400 ODF720 PA-YB5002 780×1800×350 200 720（SC,FC） コネクタ：30、融着：30 1200 2400 ODF1000 PA-YB5001 780×2300×350 250 16条：φ25mm以下 1008（SC,FC） コネクタ：42、融着：45 1800 3600高密度ODF成端架 屋内 ODF2400 PA-YB7012 780×2300×350 230 上または下2箇所 24条：φ25mm以下 － ○ 2400（SC2） 成端モジュールトレイ（コネクタ・融着共に24心） 100 － 2400 2400
ODF3024 PA-YB7011 780×2300×350 250 3024（SC2） 126 3024 3024 中容量成端架 屋外 J443-4TR-48AD PA-YB8004 700×1320×350 95 下1箇所 12条：φ25mm以下 ○ ○ 48（SC、FC、ST） ・ 4心テープコード：10接続 ・その他：12接続 4 48 160 － J443-16TR-144AD PA-YB8005 800×2220×350 175 144（SC、FC、ST） 16 192 640 屋内 J442-4TR-48AD PA-YB8006 700×1250×350 84 下12箇所 1箇所1条：φ25mm以下 ○ ○ 48（SC、FC、ST） 4 48 160 － J442-16TR-144AD PA-YB8007 800×2150×350 151 144（SC、FC、ST） 16 192 640 光パッチパネル （単心用） 19インチラック 取付け SD19P-S-24-S（H） PA-YB7022 480×44（1U）×415 4.0 背面1箇所 2条：φ18mm以下 － － 24（SC） － － 24 － － SD19P-S-48-S（H） PA-YB7023 480×88（2U）×450 6.0 48（SC） 48 光パッチパネル （4心FOコード用） 19インチラック 取付け
SD19P-Fo-24-S（H） PA-YB7022 480×44（1U）×415 4.0
背面1箇所 2条：φ18mm以下 － －
24（SC）
－ － －
24
－
SD19P-Fo-48-S（H） PA-YB7023 480×88（2U）×450 6.0 48（SC） 48
SD19P-Fo-100-H PA-YB8009 480×177（4U）×490 11 4条：φ18mm以下 100（SC） 100
光パッチパネル
（4心FOモジュールプレ配線型）
19インチラック 取付け
SD19P-FoM-24-S（H）-SM（GI） PA-CB7020B 480×44（1U）×415 3.5
背面1箇所 2条：φ18mm以下 － －
24（SC）
－ － －
24
－
SD19P-FoM-48-S（H）-SM（GI） PA-CB7021B 480×88（2U）×450 5.0 48（SC） 48
SD19P-FoM-100-S-SM（GI） PA-YB8003 480×88（2U）×475 7.0 100（SC） 100
光ケーブル コードケーブル コードまたは かんたんSC（→P.49）付き インドアケーブル 成端モジュールトレイ FO心線 （プレ配線） テープ 心線 融着接続部 アダプタ接続部 コネクタ
■導入形態例
光ケーブル コードケーブル コードまたは かんたんSC（→P.49）付き インドアケーブル コネクタユニット FOコード テープ心線 融着ユニット 融着接続部 アダプタ接続部 コネクタ■導入形態例
光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
分類
使用環境
型名
標準仕様番号 寸法（W×H×D）
（mm）
（約kg）
質量
ケーブル（コードなど）
導入口
ケーブル（コード） 最大導入数および最大外径
最大コネクタ接続数
（コネクタ種）
最大接続数/トレイ
最大トレイ枚数
最大融着心数
光ケーブル
平型ケーブル
光コード
単心
4心テープ 8心テープ
ODF成端架 屋内 ODF432 PA-YB0002 780×1400×350 150 上または下2箇所 8条：φ25mm以下 － ○ 432（SC,FC） コネクタトレイ 24心、融着トレイ 10 接続 コネクタ：18、融着：30 － 1200 2400 ODF720 PA-YB5002 780×1800×350 200 720（SC,FC） コネクタ：30、融着：30 1200 2400 ODF1000 PA-YB5001 780×2300×350 250 16条：φ25mm以下 1008（SC,FC） コネクタ：42、融着：45 1800 3600高密度ODF成端架 屋内 ODF2400 PA-YB7012 780×2300×350 230 上または下2箇所 24条：φ25mm以下 － ○ 2400（SC2） 成端モジュールトレイ（コネクタ・融着共に24心） 100 － 2400 2400
ODF3024 PA-YB7011 780×2300×350 250 3024（SC2） 126 3024 3024 中容量成端架 屋外 J443-4TR-48AD PA-YB8004 700×1320×350 95 下1箇所 12条：φ25mm以下 ○ ○ 48（SC、FC、ST） ・ 4心テープコード：10接続 ・その他：12接続 4 48 160 － J443-16TR-144AD PA-YB8005 800×2220×350 175 144（SC、FC、ST） 16 192 640 屋内 J442-4TR-48AD PA-YB8006 700×1250×350 84 下12箇所 1箇所1条：φ25mm以下 ○ ○ 48（SC、FC、ST） 4 48 160 － J442-16TR-144AD PA-YB8007 800×2150×350 151 144（SC、FC、ST） 16 192 640 光パッチパネル （単心用） 19インチラック 取付け SD19P-S-24-S（H） PA-YB7022 480×44（1U）×415 4.0 背面1箇所 2条：φ18mm以下 － － 24（SC） － － 24 － － SD19P-S-48-S（H） PA-YB7023 480×88（2U）×450 6.0 48（SC） 48 光パッチパネル （4心FOコード用） 19インチラック 取付け
SD19P-Fo-24-S（H） PA-YB7022 480×44（1U）×415 4.0
背面1箇所 2条：φ18mm以下 － －
24（SC）
－ － －
24
－
SD19P-Fo-48-S（H） PA-YB7023 480×88（2U）×450 6.0 48（SC） 48
SD19P-Fo-100-H PA-YB8009 480×177（4U）×490 11 4条：φ18mm以下 100（SC） 100
光パッチパネル
（4心FOモジュールプレ配線型）
19インチラック 取付け
SD19P-FoM-24-S（H）-SM（GI） PA-CB7020B 480×44（1U）×415 3.5
背面1箇所 2条：φ18mm以下 － －
24（SC）
－ － －
24
－
SD19P-FoM-48-S（H）-SM（GI） PA-CB7021B 480×88（2U）×450 5.0 48（SC） 48
SD19P-FoM-100-S-SM（GI） PA-YB8003 480×88（2U）×475 7.0 100（SC） 100
19インチラック取付用光パッチパネル SDシリーズ
■キャビネットタイプ光接続箱の技術を活かした強固な構造
■ケーブル把持部ごとのスライド、広いコード余長スペースなど、光ファイバメーカーの
ノウハウを凝縮
■プレ配線タイプは、FOモジュールを内蔵し、スライド可能で、接続作業も簡単
■19インチラックEIA、JIS兼用
FOモジュール 48心FOモジュールプレ配線タイプ 100心FOモジュールプレ配線タイプ 48心タイプ■ご注文方法
SD19P-FoM-24-S-SM
S：単心用 FO：コード接続用 FoM：FOモジュール用 例） S：スライド式（標準） H：固定式※ FoM指定時にSMまたはGIファイ バを選択 アダプタ心数 標準は24心、48心、100心■オプション品
●補強熱スリーブ自立型コネクタ接続箱 J442（屋内） J443（屋外）
■中容量自立架。最大12条までのケーブル導入、標準144心までのコネクタ接
続が可能
■屋外対応、メタル複合ケーブル対応、接続容量の増設など多様な対応が可能
■ご注文方法
J442-16TR-144SC
例） 型名 J442、またはJ443 融着部収納トレイ数 アダプタ心数 標準は48心、144心 アダプタ種 SC（標準）、FC、STから選択■オプション品
●補強熱スリーブ ●コード導入部品 48心タイプ ※ 導入ケーブルの条数、ケーブル外径、シースタイプ、ノンメタリックケーブル（FRPテンショ ンメンバ使用）か否かをお知らせください。 光ケーブル コードまたはかんたんSC（→P.49）付き インドアケーブル FOコード アダプタ ユニット 融着接続部 アダプタ接続部 コネクタ 融着 トレイ■導入形態例
コード 片端コネクタ 付きコード 光ケーブル （SLタイプなど） 単心線 融着トレイ 融着接続部 アダプタ接続部 コネクタ コード FOコード テープスロット 光ケーブル テープ心線 ※FOモジュール用は、 FOコードと融着トレイが一体化 融着トレイ 単心用 FO用■導入形態例
※SD19P-FO-100-Hは固定式専用、 SD19P-FoM-100-S-SM（GI） はスライド式専用フ
ァ
イ
バ
ケ
ー
ブ
ル
光 ク ロ ー ジ ャ ・ 成端架・ 接続箱光
コ
ネ
ク
タ
・
コ
ー
ド
融着接続機
・
光測定器
・
工具
特殊光
フ
ァ
イ
バ
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）光デ
バ
イ
ス
・
光部品
屋内壁掛用光接続箱
分
類
型名
標準仕様番号
（W×H×D）
寸法（mm）
（約kg）
質量
ケーブル（コードなど）
導入口
ケーブル（コード）最大導入数および最大外径
光ケーブル
ドロップ/インドア 平型ケーブル 光コード
最大コネクタ接続数
（コネクタ種）
最大融着接続数/トレイ
トレイ枚数
最大融着
単心
最大融着心数
4心テープ
備考
鋼板製 J441-4TR-48AD PO-YB1009 600×800×200 29.0 下12箇所 1箇所1条：φ25mm以下 － ○ ○ 48（SC、FC、ST） ・4心テープコード：10接続・4心テープ他：12接続 4 48 192 J441-16TR-144AD PA-YB8008 600×1600×200 53.0 － ○ ○ 144（SC、FC、ST） 16 192 768 J431Ｎ PA-YB0006 420×420×180 11.0 （上下同時導入は不可）下1箇所または上1箇所 （φ10mm以下であれば最大9条導入可）1箇所6条：φ8 ～ 22mm以下 － ○ ○ 24（SC） ・4心テープコード：10接続 ・4心テープ他：12接続 4 48 192 J414N PA-YB7001 225×330×60 1.8 上下各2箇所 1箇所1条：φ7 ～ 25mm以下 － ○ ○ 24（SC、FC） ・4心テープコード：10接続 ・4心テープ他：12接続 2 24 96 アダプタユニットはオプション品 J416N FP-YB9003B 123×260×45 0.8 下2箇所 1箇所1条：φ7 ～ 19mm以下 － ○ ○ － 1 12 48 樹脂製 J420SS PA-YB4004C 326×218×63 2.0 下3箇所 （2条分把持具標準実装）1箇所1条：φ23mm以下 ○ ○ ○＊ － ・単心：8接続 ・4心テープ：2接続 1組 8 8 J420S 440×390×100 5.0 下6箇所 （3条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ － ・単心：40接続 1組 40 － J420M 440×850×100 11.0 下6箇所 （3条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ － 3組 120 － 最大接続数は40心個別収納用品（オプション）を 2個増設の場合 J421SS PA-YB4002E 326×218×63 2.0 下3箇所 1箇所1条：φ23mm以下 （2条分把持具標準実装） ○ ○ ○＊ 8（SC） ・IN側：4心テープ：2接続・OUT側：単心：8接続、4心：2接続 ・IN側：2組・OUT側：1組
OUT側 8 IN側・OUT側 共に 8 最大接続数は変換心線モジュール（オプション）を 2組搭載の場合 J421S 440×390×100 5.0 下6箇所 （3条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ 40（SC） ・IN側：変換心線モジュール ・OUT側：40心個別収納用品 ・IN側：10組
・OUT側：1組 OUT側40 IN側40 最大接続数は変換心線モジュール（オプション）を 10組搭載の場合
J421M 440×850×100 8.5 下6箇所 （4条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ 120（SC） ・IN側：30組 ・OUT側：3組 OUT側 120 IN側 120 最大接続数は変換心線モジュール（オプション）を30組搭載 40心個別収納用品を2個増設（合計3個）の場合 J421L（鋼材） 470×1500×140 35.0 上6箇所＋下6箇所 （上下各4条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ 200（SC） ・IN側：50組 ・OUT側：5組 OUT側 200 IN側 200 最大接続数は変換心線モジュール（オプション）を50組搭載 40心個別収納用品を4個増設（合計5個）の場合 J422SS PA-YB4009B 326×218×63 2.0 下3箇所 1箇所1条：φ23mm以下 （2条分把持具標準実装） ○ ○ ○＊ 8（SC） － － － － J422S 440×390×100 5.0 上1箇所＋下6箇所 1箇所1 ～ 2条：φ23mm以下 （上下各2条分把持具標準実装） ○ ○ ○＊ 40（SC） － － － － 最大接続数はSCコネクタアダプタブロック（オプション品）を 10個搭載の場合 J422M PA-YB4009B 440×850×100 11.0 上1箇所＋下6箇所 （上下各2条分把持具標準実装）1箇所1 ～ 2条：φ23mm以下 ○ ○ ○＊ 120（SC） － － － － 最大接続数はSCコネクタアダプタブロック（オプション品）を 30個搭載の場合 J422S（IN・OUT モジュール実装型） PA-YB8013 440×390×100 5.0 下6箇所 1箇所1 ～ 2条：φ23mm以下 （2条分把持具標準実装） ○ ○ ○＊ 40（SC） － ・IN側：10組 ・OUT側：10組 － ・IN側：40 ・OUT側：40 ＊PA-YZ8001光コード固定金物が必要です。
