ご 注 意 浴 室 にご 使 用 の 場 合 は 必 ず 浴 室 部 品 セットをご 使 用 ください 浴 室 部 品 セットをご 使 用 の 際 でも シャワー 水 など 大 量 の 水 が 直 接 かかることのないようご 注 意 ください 漏 水 の 原 因 となるおそれがあります 施 工 上

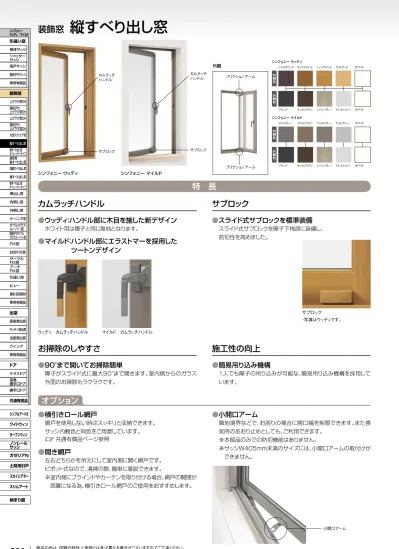

特 長

●

横引きロール網戸

網戸を使用しない時はスッキリと収納できます。

サッシ内観色と同色をご用意しています。

共通有償品ページ参照

●

開き網戸

左右どちらかを吊元にして室内側に開く網戸です。

お掃除のしやすさ

●

90°

まで開いてお掃除簡単

障子がスライド式に最大90°

まで開きます。室内側からのガラス

外面のお掃除もラクラクです。

施工性の向上

●

簡易吊り込み機構

1人でも障子の吊り込みが可能な、簡易吊り込み機構を採用して

います。

サブロック

●

スライド式サブロックを標準装備

スライド式サブロックを障子下桟部に装備し、

防犯性を高めました。

サブロック

カムラッチハンドル

●

ウッディ：ハンドル部に木目を施した新デザイン

ホワイト用は障子と同じ無地となります。

●

マイルド：ハンドル部にエラストマーを採用した

ツートンデザイン

ウッディ カムラッチハンドル ・写真はウッディです。 マイルド カムラッチハンドル

オプション



シンフォニー マイルド カムラッチ ハンドル サブロック フリクションアーム 外観 フリクションアーム カムラッチ ハンドル サブロック シンフォニー ウッディ ブラック オータムブラウン シャイングレー ナチュラルシルバー ホワイト 外観色 ミドルグレー マイルドブラウン マイルドグレー ライトグレー 内観色 ホワイト シンフォニー マイルド ブラック オータムブラウン シャイングレー ナチュラルシルバー ホワイト 外観色 キャラメルウッド ニュートラルウッド ライトウッド ホワイト 内観色 シンフォニー ウッディ

●

小開口アーム

隣地境界などで、お困りの場合に開口幅を制限できます。また換

気時のあおり止めとしても、ご利用できます。

※本部品のみでの防犯機能はありません。

※ サッシW405mm未満のサイズには、小開口アームの取付けが

できません。

ショコラウッド 連窓・段窓部材 単体サッシ シャッター サッシ 雨戸サッシ 面格子付サッシ 専用有償品 装飾窓 上げ下げ窓SH 面格子付 上げ下げ窓SH 上げ下げ窓DH 面格子付 上げ下げ窓DH 縦すべり出し窓 縦すべり出し窓 オペレータータイプ 高所用 縦すべり出し窓 両縦すべり出し窓 横すべり出し窓 横すべり出し窓 オペレータータイプ 押出し窓 内倒し窓 外倒し窓 オーニング窓 ダブルガラス ルーバー窓 面格子付ダブル ガラスルーバー窓 FIX窓 台形FIX窓 サークル FIX窓 アーチ FIX窓 引違い窓 ビュー 専用有償品 居室用出窓 出窓 キッチン用出窓 浴室用出窓 ウイング 専用有償品 テラスドア ドア 採風 勝手口ドア 勝手口ドア 共通有償品 ノンレール サッシ オープンウィン シンプルアートⅡ ワイドウィン ガゼリアN 大型スクエア窓

使用対象 木造 主材質 本体 アルミ形材・硬質塩ビ材 カムラッチハンドル ポリアミド樹脂、ステンレス、他 サブロック ポリアミド樹脂、ステンレス フリクションアーム ステンレス、ポリアセタール樹脂、他 使用可能ガラス厚 複層ガラス18mm〜22mmまで対応（ガラス溝幅26mm） Q空気層12mmの複層ガラスをご使用ください 基本性能 耐風圧性S-3（160）等級 （　）内は旧等級を示す 気密性A-4（2）等級 水密性W-4（35）等級 遮音性等級2・等級3（住宅性能表示）

…住宅型式性能認定による 出荷形態 ノックダウン

ご　注　意

●浴室にご使用の場合は、必ず浴室部品セットをご使用ください。

浴室部品セットをご使用の際でも、シャワー水など大量の水が直接

かかることのないようご注意ください。　

漏水の原因となるおそれがあります。

　

施工上の注意 P.775参照

●組子・換気窓・面格子取付可否表

　

P.363参照

右記性能については一部 該当しない機種があります。

寸法特注範囲

単位：mm

仕　様

H422以下の場合、横引きロール網戸は浴室などの高温多湿の場所へのご 使用は避けてください。 開閉機能の耐用期間が居室などへの使用時に比べ劣るおそれがあります。

注

防犯建物部品の対応方法

本体 _{（有償品・規格）}面付錠 _{（3−30mil−3以上）}防犯合わせ複層ガラス

●　　　は防犯建物部品専用部材です。

●ガラス重量制限により、製作不可となる範囲があります。

　詳しくは、防犯建物部品受発注カタログをご確認ください。

●連窓対応はできません。

●浴室への対応はできません。

●面付錠はGLから1700mm以上の位置に取付けてください。

●網戸の取付けには別途有償品が必要となります。

※TFTタイプのW特注の場合、W≦1870の時の障子部は単窓W036、それ以上の時は単窓W060となります。

　

※TF・TFTタイプの寸法特注範囲は、上図（単窓）とFIX窓（P.259）と連窓方立（P.295）を併せて確認してください。 ●表中のH・Wはサッシの基本寸法を表します。 T TFT ガラス高（Gh） ガラス幅（Gw） H−125.5 区分 障子部 W＜1600 枚数 1 W≧1600 H−55 W＜1600 1 FIX部 W≧1600 304 539 W−463 W−698 ガラス高（Gh） ガラス幅（Gw） H−125.5 区分 障子部 W≦1870 枚数 2 W＞1870 H−55 W≦1870 1 FIX部 _W＞1870 304 539 W−873 W−1343 TF ガラス高（Gh） ガラス幅（Gw） H−125.5 W−101 枚数 1

ガラス寸法割出し公式



縦辷り出し窓 B990GP0001  縦辷り出し窓 0  耐風圧性能：Sー1(80)等級範囲を示す。 ※寸法特注範囲は ※   内の網戸はオペラ用木額縁用ロール網戸の  対応となります。 MAX：650 MIN：270 576 1410 1600 MAX：2070 ガラス重量限界曲線 3+A+6.8 MIN：250 300 (mm) サッシW→ (mm) ↑ サ ッ シ H 連窓・段窓部材 単体サッシ シャッター サッシ 雨戸サッシ 面格子付サッシ 専用有償品 装飾窓 上げ下げ窓SH 面格子付 上げ下げ窓SH 上げ下げ窓DH 面格子付 上げ下げ窓DH 縦すべり出し窓 縦すべり出し窓 オペレータータイプ 高所用 縦すべり出し窓 両縦すべり出し窓 横すべり出し窓 横すべり出し窓 オペレータータイプ 押出し窓 内倒し窓 外倒し窓 オーニング窓 ダブルガラス ルーバー窓 面格子付ダブル ガラスルーバー窓 FIX窓 台形FIX窓 サークル FIX窓 アーチ FIX窓 引違い窓 ビュー 専用有償品 居室用出窓 出窓 キッチン用出窓 浴室用出窓 ウイング 専用有償品 テラスドア ドア 採風 勝手口ドア 勝手口ドア 共通有償品 オープンウィン シンプルアートⅡ ノンレール サッシ ワイドウィン ガゼリアN 大型スクエア窓 土間用引戸

呼称幅 026 036 060 ガ ラ ス 寸法 gh (旧呼称幅) (1.0尺) (1.5尺) (2.0尺) 内法基準w㎜ 260 365 600 サッシW㎜ 300 405 640 呼称高 内法基準 ｈ ㎜ サ ッ シ Ｈ ㎜ (外観)姿図 ウッディ マイルド ウッディ マイルド ウッディ マイルド 07 _{700 770} 呼称

02607(L/R)

03607(L/R)

06007(L/R)

644 価格 ¥30,500 ¥29,000 ¥31,100 ¥29,600 ¥32,700 ¥31,100 横引きロール網戸 ¥13,500 ¥13,500 ¥14,300 ¥14,300 ¥15,900 ¥15,900 内観ホワイト ¥12,200 ¥12,200 ¥13,000 ¥13,000 ¥14,400 ¥14,400 開き網戸 ¥10,800 ¥10,800 ¥11,500 ¥11,500 ¥12,800 ¥12,800 内観ホワイト ¥9,800 ¥9,800 ¥10,400 ¥10,400 ¥11,600 ¥11,600 09 _{900 970} 呼称

02609(L/R)

03609(L/R)

06009(L/R)

844 価格 ¥32,900 ¥31,300 ¥33,600 ¥32,000 ¥35,200 ¥33,500 横引きロール網戸 ¥14,000 ¥14,000 ¥14,800 ¥14,800 ¥16,400 ¥16,400 内観ホワイト ¥12,700 ¥12,700 ¥13,400 ¥13,400 ¥14,900 ¥14,900 開き網戸 ¥12,000 ¥12,000 ¥12,700 ¥12,700 ¥14,000 ¥14,000 内観ホワイト ¥10,900 ¥10,900 ¥11,500 ¥11,500 ¥12,700 ¥12,700 11 _1,100 1, 170 呼称

_02611(L/R)

_03611(L/R)

_06011(L/R)

1, 044 価格 ¥35,400 ¥33,700 ¥36,200 ¥34,500 ¥37,600 ¥35,800 横引きロール網戸 ¥14,400 ¥14,400 ¥15,300 ¥15,300 ¥17,000 ¥17,000 内観ホワイト ¥13,100 ¥13,100 ¥13,900 ¥13,900 ¥15,400 ¥15,400 開き網戸 ¥13,200 ¥13,200 ¥13,900 ¥13,900 ¥15,200 ¥15,200 内観ホワイト ¥12,000 ¥12,000 ¥12,600 ¥12,600 ¥13,800 ¥13,800 13 _1,300 1, 370 呼称

02613(L/R)

03613(L/R)

06013(L/R)

1, 244 価格 ¥37,800 ¥36,000 ¥38,700 ¥36,900 ¥40,100 ¥38,200 横引きロール網戸 ¥14,900 ¥14,900 ¥15,800 ¥15,800 ¥17,500 ¥17,500 内観ホワイト ¥13,500 ¥13,500 ¥14,300 ¥14,300 ¥15,900 ¥15,900 開き網戸 ¥14,400 ¥14,400 ¥15,100 ¥15,100 ¥16,400 ¥16,400 内観ホワイト ¥13,100 ¥13,100 ¥13,700 ¥13,700 ¥14,900 ¥14,900 ガラス寸法gw 199 304 539 ㎜ S1_S046_1007 ■在来S1シンフォニー 縦すべり出し窓T セット表 7 左吊（L） 右吊（R）

部材構成図

おすすめ品番

ウッディ

SWVT-06011R-KN

マイルド

SMVT-06011R-KK

：セット価格内訳

：おすすめ品番内訳

有償品

̶̶ ※その他有償品は専用有償品ページをご参照ください。 本体 横引きロール網戸 開き網戸

セット価格表

右吊元・左吊元の見方 右吊元 左吊元 （室外側）

T

●網戸はL、R共通です。 ●H13以上の開き網戸には中桟がつきます。 ●グレチャンは同梱されていません。ガラス厚に合わせて別途ご注文ください。 連窓・段窓部材 単体サッシ シャッター サッシ 雨戸サッシ 面格子付サッシ 専用有償品 引違い窓 装飾窓 上げ下げ窓SH 面格子付 上げ下げ窓SH 上げ下げ窓DH 面格子付 上げ下げ窓DH 縦すべり出し窓 縦すべり出し窓 オペレータータイプ 高所用 縦すべり出し窓 両縦すべり出し窓 横すべり出し窓 横すべり出し窓 オペレータータイプ 押出し窓 内倒し窓 外倒し窓 オーニング窓 ダブルガラス ルーバー窓 面格子付ダブル ガラスルーバー窓 FIX窓 台形FIX窓 サークル FIX窓 アーチ FIX窓 引違い窓 ビュー 専用有償品 居室用出窓 出窓 キッチン用出窓 浴室用出窓 ウイング 専用有償品 テラスドア ドア 採風 勝手口ドア 勝手口ドア 共通有償品 ノンレール サッシ オープンウィン シンプルアートⅡ ワイドウィン ガゼリアN 大型スクエア窓

呼称幅 119 165 ガ ラ ス 寸法 gh (旧呼称幅) (4.5尺) (6.0尺) 内法基準w㎜ 1,195 1,650 サッシW㎜ 1,235 1,690 呼称高 内法基準 ｈ ㎜ サ ッ シ Ｈ ㎜ (外観)姿図 障子部 Ｆ Ｉ Ｘ 部 ウッディ マイルド ウッディ マイルド 07 _{700 770} 呼称

11907(L/R)

16507(L/R)

644 715 価格 ¥62,900 ¥59,900 ¥69,300 ¥66,000 横引きロール網戸 ¥14,300 ¥14,300 ¥15,900 ¥15,900 内観ホワイト ¥13,000 ¥13,000 ¥14,400 ¥14,400 開き網戸 ¥11,500 ¥11,500 ¥12,800 ¥12,800 内観ホワイト ¥10,400 ¥10,400 ¥11,600 ¥11,600 09 _{900 970} 呼称

11909(L/R)

16509(L/R)

844 915 価格 ¥67,600 ¥64,400 ¥74,200 ¥70,700 横引きロール網戸 ¥14,800 ¥14,800 ¥16,400 ¥16,400 内観ホワイト ¥13,400 ¥13,400 ¥14,900 ¥14,900 開き網戸 ¥12,700 ¥12,700 ¥14,000 ¥14,000 内観ホワイト ¥11,500 ¥11,500 ¥12,700 ¥12,700 11 _1,100 1, 170 呼称

_11911(L/R)

_16511(L/R)

1, 044 1, 115 価格 ¥72,300 ¥68,900 ¥79,300 ¥75,500 横引きロール網戸 ¥15,300 ¥15,300 ¥17,000 ¥17,000 内観ホワイト ¥13,900 ¥13,900 ¥15,400 ¥15,400 開き網戸 ¥13,900 ¥13,900 ¥15,200 ¥15,200 内観ホワイト ¥12,600 ¥12,600 ¥13,800 ¥13,800 13 _1,300 1, 370 呼称

11913(L/R)

16513(L/R)

1, 244 1, 315 価格 ¥77,300 ¥73,600 ¥84,500 ¥80,500 横引きロール網戸 ¥15,800 ¥15,800 ¥17,500 ¥17,500 内観ホワイト ¥14,300 ¥14,300 ¥15,900 ¥15,900 開き網戸 ¥15,100 ¥15,100 ¥16,400 ¥16,400 内観ホワイト ¥13,700 ¥13,700 ¥14,900 ¥14,900 ガラス寸法gw 障子部_FIX部 304₇₇₂ 539₉₉₂ ㎜ S1_S046_1008 ■在来S1シンフォニー 縦すべり出し窓TF セット表 8 左吊（L） 右吊（R） FIX FIX 縦すべり部 W：036(W133以下) 060(W160以上) 右吊元・左吊元の見方 右吊元 左吊元 （室外側）

部材構成図

おすすめ品番

ウッディ

SWVTF-16511R-KN

マイルド

SMVTF-16511R-KK

TF

：セット価格内訳

：おすすめ品番内訳

有償品

̶̶ ※その他有償品は専用有償品ページをご参照ください。 本体 横引きロール網戸 開き網戸 ●網戸はL、R共通です。 ●H13以上の開き網戸には中桟がつきます。 ●後付ビード、グレチャンは同梱されていません。ガラス厚に合わせて別途ご注文ください。 連窓・段窓部材 単体サッシ シャッター サッシ 雨戸サッシ 面格子付サッシ 専用有償品 装飾窓 上げ下げ窓SH 面格子付 上げ下げ窓SH 上げ下げ窓DH 面格子付 上げ下げ窓DH 縦すべり出し窓 縦すべり出し窓 オペレータータイプ 高所用 縦すべり出し窓 両縦すべり出し窓 横すべり出し窓 横すべり出し窓 オペレータータイプ 押出し窓 内倒し窓 外倒し窓 オーニング窓 ダブルガラス ルーバー窓 面格子付ダブル ガラスルーバー窓 FIX窓 台形FIX窓 サークル FIX窓 アーチ FIX窓 引違い窓 ビュー 専用有償品 居室用出窓 出窓 キッチン用出窓 浴室用出窓 ウイング 専用有償品 テラスドア ドア 採風 勝手口ドア 勝手口ドア 共通有償品 オープンウィン シンプルアートⅡ ノンレール サッシ ワイドウィン ガゼリアN 大型スクエア窓 土間用引戸

セット価格表

呼称幅 165 256 ガ ラ ス 寸法 gh (旧呼称幅) (6.0尺) (9.0尺) 内法基準w㎜ 1,650 2,560 サッシW㎜ 1,690 2,600 呼称高 内法基準 ｈ ㎜ サ ッ シ Ｈ ㎜ 姿図 (外観) 障子部 Ｆ Ｉ Ｘ 部 ウッディ マイルド ウッディ マイルド 07 _{700 770} 呼称

16507

644 715 価格 ¥101,300 ¥96,500 横引きロール網戸 ¥28,600 ¥28,600 内観ホワイト ¥26,000 ¥26,000 開き網戸 ¥23,000 ¥23,000 内観ホワイト ¥20,800 ¥20,800 09 _{900 970} 呼称

16509

25609

844 915 価格 ¥109,200 ¥104,000 ¥118,500 ¥112,900 横引きロール網戸 ¥29,600 ¥29,600 ¥32,800 ¥32,800 内観ホワイト ¥26,800 ¥26,800 ¥29,800 ¥29,800 開き網戸 ¥25,400 ¥25,400 ¥28,000 ¥28,000 内観ホワイト ¥23,000 ¥23,000 ¥25,400 ¥25,400 11 1, 100 1, 170 呼称

16511

25611

1, 044 1, 115 価格 ¥117,300 ¥111,700 ¥126,800 ¥120,800 横引きロール網戸 ¥30,600 ¥30,600 ¥34,000 ¥34,000 内観ホワイト ¥27,800 ¥27,800 ¥30,800 ¥30,800 開き網戸 ¥27,800 ¥27,800 ¥30,400 ¥30,400 内観ホワイト ¥25,200 ¥25,200 ¥27,600 ¥27,600 13 _1,300 1, 370 呼称

16513

＊25613

1, 244 1, 315 価格 ¥125,400 ¥119,400 ¥135,100 ¥128,700 横引きロール網戸 ¥31,600 ¥31,600 ¥35,000 ¥35,000 内観ホワイト ¥28,600 ¥28,600 ¥31,800 ¥31,800 開き網戸 ¥30,200 ¥30,200 ¥32,800 ¥32,800 内観ホワイト ¥27,400 ¥27,400 ¥29,800 ¥29,800 ガラス寸法gw(枚数) 障子部 304(2) 539(2) ㎜ FIX部 FIX 817 1,257 S1_S046_1009_A 縦すべり部W：036(W183以下) 060(W220以上)

部材構成図

おすすめ品番

ウッディ

SWVTFT-16511-KN

マイルド

SMVTFT-16511-KK

：セット価格内訳

：おすすめ品番内訳

有償品

̶̶ ※その他有償品は専用有償品ページをご参照ください。 本体 横引きロール網戸 開き網戸

TFT

●網戸はTタイプ用を2枚分ご注文ください。（価格は2枚分になります） ●H13以上の開き網戸には中桟がつきます。 ●後付ビード、グレチャンは同梱されていません。ガラス厚に合わせて別途ご注文ください。 ●＊印の商品は、耐風圧性S-3（160）等級の場合はFIX部に4+A+4以上のガラスをご使用ください。 連窓・段窓部材 単体サッシ シャッター サッシ 雨戸サッシ 面格子付サッシ 専用有償品 引違い窓 装飾窓 上げ下げ窓SH 面格子付 上げ下げ窓SH 上げ下げ窓DH 面格子付 上げ下げ窓DH 縦すべり出し窓 縦すべり出し窓 オペレータータイプ 高所用 縦すべり出し窓 両縦すべり出し窓 横すべり出し窓 横すべり出し窓 オペレータータイプ 押出し窓 内倒し窓 外倒し窓 オーニング窓 ダブルガラス ルーバー窓 面格子付ダブル ガラスルーバー窓 FIX窓 台形FIX窓 サークル FIX窓 アーチ FIX窓 引違い窓 ビュー 専用有償品 居室用出窓 出窓 キッチン用出窓 浴室用出窓 ウイング 専用有償品 テラスドア ドア 採風 勝手口ドア 勝手口ドア 共通有償品 ノンレール サッシ オープンウィン シンプルアートⅡ ワイドウィン ガゼリアN 大型スクエア窓
