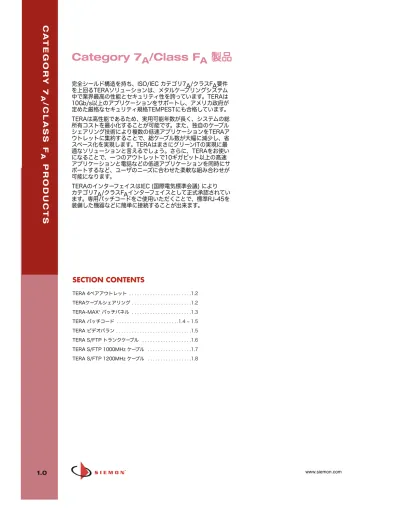

Category 7

_A

/Class F

_A

製品

完全シールド構造を持ち、ISO/IEC カテゴリ7A/クラスFA要件

を上回るTERAソリューションは、メタルケーブリングシステム

中で業界最高の性能とセキュリティ性を誇っています。TERAは

10Gb/s以上のアプリケーションをサポートし、アメリカ政府が

定めた厳格なセキュリティ規格TEMPESTにも合格しています。

TERAは高性能であるため、実用可能年数が長く、システムの総

所有コストを最小化することが可能です。また、独自のケーブル

シェアリング技術により複数の低速アプリケーションをTERAア

ウトレットに集約することで、総ケーブル数が大幅に減少し、省

スペース化を実現します。TERAはまさにグリーンITの実現に最

適なソリューションと言えるでしょう。さらに、TERAをお使い

になることで、一つのアウトレットで10ギガビット以上の高速

アプリケーションと電話などの低速アプリケーションを同時にサ

ポートするなど、ユーザのニーズに合わせた柔軟な組み合わせが

可能になります。

TERAのインターフェイスはIEC (国際電気標準会議) により

カテゴリ7A/クラスFAインターフェイスとして正式承認されてい

ます。専用パッチコードをご使用いただくことで、標準RJ-45を

装備した機器などに簡単に接続することが出来ます。

SECTION CONTENTS

TERA 4ペアアウトレット . . . .1.2 TERAケーブルシェアリング . . . .1.2 TERA-MAX®_{パッチパネル . . . .1.3} TERA パッチコード . . . .1.4 – 1.5 TERA ビデオバラン . . . .1.5 TERA S/FTP トランクケーブル . . . .1.6 TERA S/FTP 1000MHz ケーブル . . . .1.7 TERA S/FTP 1200MHz ケーブル . . . .1.8

A

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

1 2 3 4 5 6 7 8

簡単な取り付け

TERAケーブルストリッパを

使用することで準備・成端作

業を4分以下で行えます。

マウントオプション

TERAアウトレットはTERA-MAX

®

パッチパネルおよび

すべてのMAXフェースプレ

ートにご使用いただけます。

Quick-Grould™成端

ケーブルは専用ツールを使わ

ずにアウトレット内で自動的

に成端されます。特別な手順

は不要です。

ベンドリリーファ

—リアブーツが曲げを軽減します。

フルシールド

— エイリアンクロストークに対応した完

全シールド構造（F/FTPおよびS/FTP）

シールドターミネーション— 成端作業や接地のための

特別な手順は不要

コンパクトデザイン

— フェース プレート・パッチパネ

ルの前・後部から挿入可能なスリムでコンパクトな形状

ヒンジ式ドア

— 保護ドアを標準装備

4

分割構造

— 各ペアを完全に独立させ、個々にシールド

することでNEXT性能を最適化

アプリケーションシェア

— 4ペアケーブル1本で複数の

アプリケーションをサポートするケーブルシェアリング

により材料費・施工費を大幅に削減

TEMPEST

安全テスト

— 米国国家安全保障局 (NSA) 認定

の独立研究機関Dayton T. Brown, Inc.が実施した

TEMPEST電磁波試験に合格した唯一のメタルシステム

1 5 6 2 3 4 7 8

TERA

アウトレット

TERAアウトレットは1999年の製品リリース後まもなくカテゴリ

7/クラスFおよびカテゴリ7

A

/クラスF

A

の業界標準インターフェイ

スとなりました。それ以来、TERAアウトレットは現在でもツイ

ストペアカッパーコネクタの中で世界最高のパフォーマンスを誇

っています。TERAソリューションの一部として構成された場合、

カテゴリ7

A

/クラスF

A

の要件を上回る1.2GHzの帯域の提供が可

能で、862MHzの帯域が求められるブロードバンドビデオなど今

日の広帯域アプリケーションにも十分なマージンが得られます。

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

TERA ケーブルシェアリング

1組の4ペアS/FTPケーブルおよびTERAアウトレットでアプリケーションを4つまで同時にサポート可

能です。これにより、材料費・人件費の大幅削減およびケーブルルートやラックの省スペース化が実現

出来ます。

TERA 4ペアアウトレット

TERAアウトレットは最高性能を持ったネットワークケーブリングコネクタです。

1、2、4ペアのプラグに対応し、完全にシールド構造のカテゴリ7およびカテゴリ7

A

ケーブルに接続します。ワークエリアでも通信室でも使用可能です。

製品番号

仕様

T7F-01-1 . . . .TERAアウトレット、4ペア、0.64∼0.55mm (22∼23AWG)、

単線ケーブル用、保護ドア（黒）

10/100 Ethernet

(2-pair)

Broadband Video

(1-pair)

Voice

(1-pair)

TERAアウトレット1個で4個分のアナログ音声アウトレットを代用

出来るため、コールセンターやファックスセンターに最適です。

A

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

TERA-MAX

パッチパネル

TERA-MAX 19インチパッチパネルは、高密度シールドソリューションの卓

越した性能と信頼性を提供します。弾力性のある接地タブにより、モジュー

ル装着時にモジュールおよびケーブルが確実に接地され、外部ノイズの影響

を最小化します。また、統合接地設計により、施工時間が短縮されます。

ERA-MAX パッチパネル

製品番号

仕様

RMS

TM-PNLZ-24-01 . . .24ポートTERA­MAXパッチパネル、黒 . . . .1U TM-PNLZ-24 . . . .24ポートTERA­MAXパッチパネル、メタル . . . .1U TM-PNLZA-24-01 .24ポートTERA­MAXアングルパッチパネル、黒 . . . .1U TM-PNLZA-24 . . . .24ポートTERA­MAXアングルパッチパネル、メタル . .1U

付属品: ラベル、ケーブルタイ、取付金具 ＊ 1U = 44.5mm 1 2 3 4 5

ケーブルマネージメント

一体型リアケーブルマネージ

ャは整然としたルーティング

と適切な曲げ半径を維持し優

れた性能を長期間に渡り提供

します。

スリムな設計

通信室を高密度化できます。

統合接地

アウトレット装着時に接地タ

ブ機能によりモジュールの接

地が自動的に完了します。

19

インチマウント— パネルは標準の

19インチラック・キャビネットに直

接取り付け可能

耐久性

—軽量、高強度、黒またはメ

タル仕上げ

高密度

—1RMS内に24ポート収容

(ケーブルシェアリングにより最大96

ポート収容)

施工性

— モジュールをパネルの定位

置に差し込むだけで各モジュールの

統合接地が完了

ポート識別

— ポート番号によりポー

トの識別・管理が容易

アングルタイプ

— TERA-MAXアン

グルパネルはHorizontalマネージャ

を使用せずVerticalマネージャまで直

接ケーブルをルーティング

1 2 3 4 5 6 6

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

標準サイズ

ISO認定のTERAのインターフェ ースを装備したTERAコード／ アウトレットは標準RJ-45と同 様に扱える大きさです。 機器との接続 TERA-RJ45パッチコードによ りTERAシステムはRJ-45対応 機器と簡単に接続可能です。

TERA -

パッチコード

用途に合わせてお選びいただけるよう、TERAパッチコードには豊富なバリエ

ーションがございます。TERA-TERAパッチコードは、TERAアウトレットと組

み合わせることでカテゴリ7

A

/クラスF

A

の要件を超える最大1.2GHzまでの帯域

を提供し、862MHzブロードバンドビデオ等の広帯域アプリケーションにも余

裕を持って対応します。また、1ペアおよび2ペアのTERAパッチコードは、映

像・音声・データなど複数のアプリケーションを4ペアケーブル1本に集約させ

る「ケーブルシェアリング」に最適です。

ケーブルシェアリング 4ペアケーブル1本で複数のアプ リケーションをサポート可能な ため材料費・施工費が大幅に削 減されます。 1 2 3 4 5 6

ISO/IEC 11801 Ed. 2.0に準拠した

インターフェース

4ペアTERA­TERAパッチコード: カ

テゴリ7A/クラスFA 10Gb/s 以上を

サポート

2ペアTERA­スクリーンカテゴリ5e

MCモジュラープラグ:

10/100イーサネット、VoIPおよび

ビデオオーバー IPに最適

4ペアTERA­カテゴリ6A MC

®

_スクリ

ーンパッチコード:

1G/10Gイーサネットの性能

1ペアTERA­TERAパッチコード:

アナログ音声・ビデオパッチング用

（ビデオバランコードも有）

1ペアTERA­RJ11:

アナログ音声用

1 2 3 4 5 6

TERA

4ペアプラグ

完全シールド構造を持つカテゴリ7およびカテゴリ7

A

の単線ケーブル用の

プラグです。水平配線のコンソリデーションポイントで使用可能です。

製品番号

仕様

T7P4-B(XX)-1 4ペアTERAプラグ、カラーブーツ 0.64∼0.55mm (22∼23AWG) 単線S/FTPおよびF/FTPケーブルに対応 しています。 (XX) 本体色: 01 = 黒、02 = 白、03 = 赤、05 = 黄、06 = 青、07 = 緑

A

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

TERA

パッチコード

TERA

_{ビデオバランコード}

TERA CATV バランはTV信号およびCATV信号を構内配線上で伝送するための最適なソリューションです。本製品は同軸ケーブル (イン ピーダンス: 75Ω)用の非平衡TV信号を平衡ツイトペアケーブルでの伝送に必要な100Ωの平衡信号に変換し、862 MHzまで規格に準拠 した伝送が可能です。TERA­PAL端子パッチコードおよびTERAーF端子パッチコードはバランを内蔵しています。また、シールド TERA­シールドRJ45パッチコードは標準RJ45バランに接続できます。

Part #

Description

T1VC-(XX)M-B01L . . . 1-ペアTERA-PAL コネクタ, LS0H ケーブルアッセンブリ, グレージャケット T1VF-(XX)M-B01L . . . 1-ペア TERA-to-F コネクタ, LS0H ケーブルアッセンブリ, グレージャケット T1S4V-(XX)M-B01L . . . 1-ペア シールドTERA-RJ45 パッチコード (XX) コード長: 01 = 1m, 1.5 = 1.5m, 02 = 2m, 03 = 3m, 05 = 5m T1VF-(XX)M-B01L T1S4V-(XX)M-B01L

TERA CATEGORY 7

_A

パッチコード

Category 7

A

, TERA-TERA, LS0H ケーブルアッセ

ンブリ, アイボリージャケット, カラーブーツ. ブーツカラー: コード長: 01 = 1m 02 = 2m 03 = 3m 05 = 5m 01 = 黒 02 = 白 03 = 赤 05 = 黄 06 = 青 07 = 緑 プラグタイプ: 1 = 1-ペア 4 = 4-ペア

TERA CATEGORY 6A

パッチコード

Category 6A, TERA-Screened RJ-45 モジュラープラグ, LS0H

ケーブルアッセンブリ, アイボリージャケット, カラーブーツ. ブーツカラー: コード長: 01 = 1m 02 = 2m 03 = 3m 05 = 5m 01 = 黒 02 = 白 03 = 赤 05 = 黄 06 = 青 07 = 緑 結線: A = T568B T = T568A

TERA CATEGORY 5e

パッチコード

TERA-スクリーンRJ-45, TERA-6ポジション

(ヴォイス) モジュラ

ープラグ, LS0H ケーブルアッセンブリ, アイボリージャケット, カラ ーブーツ. ブーツカラー: コード長: 01 = 1m 02 = 2m 03 = 3m 05 = 5m 01 = 黒 02 = 白 03 = 赤 プラグType: 2E2 = 2-ペア, RJ-45, 10/100BASE-T 2UT = 2-ペア, RJ-45, トークンリング 1U1 = 1-ペア, UTP, 6ポジション, ヴォイス CLIP-(XX) . . . カラーコードクリップ, 25個入 Clip Colour 01 =黒 02 =白 03 =赤 04 =グレー 05 =黄 06 =青 07 =緑 09 =オレンジ T(X)-(XX)M-B(XX)L T(XXX)-(XX)M-B(XX)L T4(X)-S(XX)M-B(XX)L T4-(XX)M-B(XX)L . . . . Category 7A, 4ペア TERA-TERA LS0H ケーブルアッセンブル, アイボリ ージャケット, カラーブーツ T4A-S(XX)M-B(XX)L . . . . Category 6, 4ペア TERA-スクリーンMC®_{6 モジュラープラ} グLS0H ケーブルアッセンブル, アイボリー ジャケット, カラーブーツ, T568B T1U1-(XX)M-B(XX)L . . . . 1-ペアUTP TERA-6 ポジション モジュ ラープラグLS0H ケーブルアッセンブル, アイボリージャケット, カラーブーツ, ヴォ イス 05 = 黄 06 = 青 07 = 緑

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

6

レッグ トランクケーブル

:

Part #

Description

TJLD8E-F7F7(XXX)M . . . カテゴリ7A/クラスFA、S/FTP、LS0H (IEC 60332-1)、バイオレットジャケット、 1000MHz (XX) コード長: 003 (3m) ∼ 090 (90m) (1m単位) ご希望に応じてその他の長さ種類等もございます。

データセンター仕様

床下配線やラダーケーブルトレ

イを使用することの多いデー

タセンターでの作業効率を最

大75％向上します

シンプルな接続

ストレートカットにより

TERAアウトレットが一直線

上に並ぶためTERA-MAX

®

パ

ッチパネルへの接続が楽に行

えます。

保護包装

各トランクケーブルは製品保

護のために厳重に個別包装さ

れています。

モジュール近くのケーブルにモジ

ュールの識別番号をラベル表示

高性能シーモンカテゴリ7

A

S/FTPケーブルを使用

10Gb/s超の性能を持つTERAアウ

トレットを使用（工場で成端・検

査済み）

各ケーブルアセンブリには固有の

管理用識別番号をラベル表示

ケーブル分岐部分の設計により高

い施工作業性を提供

1 2 3 4 5

ストレートカット

TERA S/FTP

トランクケーブル

＊ 本製品は受注生産です。納期・製品番号については、弊社までお問い合わせください。

TERA - S/FTP Trunking Cable

Assemblies

シーモンTERAトランクケーブルは、作業性と費用効率性に優れ、現場成端とは

全く異なる施工の選択肢を提供します。工場で成端・検査済みのTERAアウトレ

ットと完全シールド構造のカテゴリ7

A

ケーブルを使用し、10Gb/sを超える業界

最高の通信性能を誇ります。標準仕様のトランクケーブルを使用することで、レ

イアウトの統一化および増設・移設・変更作業の効率化を実現し、通常の施工

方法に比べ、配線部材の無駄も大幅に削減されます。トランクケーブルの持つモ

ジュール性を最大限活用する新たな施工方法は、まさに地球にやさしいアプロー

チと言えるでしょう。

1 2 3 4 5

A

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

TRANSMISSION PERFORMANCE ISO/IEC SIEMON TYPICAL 準拠規格

• ISO/IEC 11801:2002 (Category 7) • ISO/IEC 11801 Amendment 1 (draft) • IEC 61156-5:2002 (Category 7) • IEC 61156-5 Ed 2.0 (Category 7A)

• LS0H: IEC 60332-1, IEC 60754, and IEC 61034

ケーブル構造 •S/FTP •0.57mm (23AWG) 単線 •ケーブル外径 8.4mm •各ペアシールド •カッパーブレード LS0H Pulling Tension (max) 110N (25 lbf)

Bend Radius (min) 50mm (2.0 in.)

Installation Temperature 0 to 60°C (+32 to 140°F) Storage Temperature -20 to 75°C (-4 to 167°F) Operating Temperature -20 to 60°C (-4 to 140°F) PHYSICAL PROPERTIES 製品番号 仕様 9T7L4-E10 . . . .LS0H (IEC 60332-1), バイオレットジャケット, 305m リール DC Resistance <17.0 Ω/100m DC Resistance Unbalance 2 % Mutual Capacitance 5.6 nF/100m Capacitance Unbalance <330 pF/100m Characteristic Impedance 1-100 MHz: 100 ± 15% (ohms) 100-250 MHz: 100 ± 22% 250-1000 MHz: 100± 25% NVP 80% TCL 40-10 log(f) dB Delay Skew ≤20ns ELECTRICAL SPECIFICATIONS

TERA S/FTP 1000 MHz

4-

ペア単線ケーブル

Frequency Insertion Loss NEXT PS NEXT ACR PSACR ACR-F PS ACR-F Return Loss Propagation (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dB) (dB) Delay (ns) 1.0* 2.1 1.7 78.0 100.0 75.0 97.0 75.9 98.3 72.9 95.3 78.0 90.0 75.0 87.0 20.0 30.0 512 492 4.0 3.7 3.4 78.0 100.0 75.0 97.0 74.3 96.6 71.3 93.6 78.0 90.0 75.0 87.0 23.0 33.0 494 474 10.0 5.8 5.0 78.0 100.0 75.0 97.0 72.2 95.0 69.2 92.0 74.0 90.0 71.0 87.0 25.0 35.0 487 467 16.0 7.3 6.4 78.0 100.0 75.0 97.0 70.7 93.6 67.7 90.6 69.9 90.0 66.9 87.0 25.0 35.0 485 465 20.0 8.2 7.1 78.0 100.0 75.0 97.0 69.8 92.9 66.8 89.9 68.0 90.0 65.0 87.0 25.0 35.0 484 464 31.25 10.3 9.0 78.0 100.0 75.0 97.0 67.7 91.0 64.7 88.0 64.1 90.0 61.1 87.0 23.6 33.6 482 462 62.5 14.6 13.0 75.5 100.0 72.5 97.0 60.9 87.0 57.9 84.0 58.1 85.0 55.1 82.0 21.5 31.5 481 461 100.0 18.5 16.8 72.4 98.0 69.4 95.0 53.9 81.2 50.9 78.2 54.0 81.0 51.0 78.0 20.1 30.1 480 460 200.0 26.5 23.9 67.9 93.0 64.9 90.0 41.4 69.1 38.4 66.1 48.0 77.0 45.0 74.0 18.0 28.0 479 459 250.0 29.7 28.5 66.4 92.1 63.4 89.1 36.7 63.6 33.7 60.6 46.0 76.0 43.0 73.0 17.3 27.3 478 458 300.0 32.7 29.2 65.2 91.0 62.2 88.0 32.6 61.8 29.6 58.8 44.5 71.0 41.5 68.0 17.3 27.3 478 458 350.0 35.4 31.8 64.2 90.3 61.2 87.3 28.8 58.5 25.8 55.5 43.1 69.0 40.1 66.0 17.3 27.3 478 458 400.0 38.0 33.4 63.4 89.1 60.4 86.1 25.4 55.7 22.4 52.7 42.0 68.1 39.0 65.1 17.3 27.3 478 458 550.0 45.0 37.2 61.3 87.3 58.3 84.3 16.3 50.1 13.3 47.1 39.2 66.2 36.2 63.1 17.3 27.3 478 458 600.0 47.1 42.5 60.7 86.1 57.7 83.1 13.6 43.6 10.6 40.6 38.4 60.0 35.4 57.0 17.3 27.3 477 458 800.0 54.9 48.2 58.9 83.1 55.9 80.1 3.9 34.9 0.9 31.9 35.9 52.1 32.9 49.1 16.1 27.3 477 457 900.0 58.5 53.8 58.1 82.0 55.1 79.0 -0.4 28.2 -3.4 25.2 34.9 48.0 31.9 45.0 15.5 25.0 477 456 1000.0 61.9 57.5 57.4 81.0 54.4 78.0 -4.5 23.5 -7.5 20.5 34.0 46.0 31.0 43.0 15.1 24.0 477 456

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S

TERA S/FTP 1200 MHz

4-

ペア単線ケーブル

TRANSMISSION PERFORMANCE IEC 61156-7 SIEMON TYPICAL

Part #

Description

9T7L4-E12 . . . LS0H (IEC 60332-1), バイオレットジャケ ット, 305m リール

準拠規格

• ISO/IEC 11801:2002 (Category 7) • ISO/IEC 11801 Amendment 1 (draft) • ISO/IEC 15018 BCT Channel Application • IEC 61156-7:2003

• IEC 61156-5:2002 (Category 7) • IEC 61156-5 Ed 2.0 (Category 7A)

• LS0H: IEC 60332-1, IEC 60754, and IEC 61034

ケーブル構造 •S/FTP •0.57mm (23AWG) 単線 •ケーブル外径 8.4mm •各ペアシールド •カッパーブレード

Frequency Insertion Loss NEXT PS NEXT ACR PSACR ACR-F PS ACR-F Return Loss Propagation (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dB) (dB) Delay (ns) 1.0* 1.9 1.6 78.0 105.0 75.0 102.0 76.1 103.4 73.1 100.4 77.0 96.0 75.0 94.0 20.0 31.0 536 512 4.0 3.5 3.0 78.0 105.0 75.0 102.0 74.6 102.0 71.6 99.0 77.0 96.0 75.0 94.0 23.0 34.0 518 494 10.0 5.4 4.9 78.0 105.0 75.0 102.0 72.6 100.1 69.6 97.1 74.0 96.0 71.0 94.0 25.0 35.0 511 487 16.0 6.8 6.3 78.0 105.0 75.0 102.0 71.2 98.7 68.2 95.7 70.0 96.0 66.9 94.0 25.0 35.0 509 485 20.0 7.6 7.0 78.0 105.0 75.0 102.0 70.4 98.0 67.4 95.0 68.0 96.0 65.0 94.0 25.0 35.0 508 484 31.25 9.6 8.9 78.0 105.0 75.0 102.0 68.5 96.1 65.5 93.1 64.0 93.0 61.1 91.0 23.6 34.0 506 482 62.5 13.7 12.8 78.0 105.0 75.0 102.0 64.3 92.2 61.3 89.2 58.0 88.0 55.1 86.0 21.5 32.0 505 481 100.0 17.5 16.5 76.0 105.0 73.0 102.0 58.5 88.5 55.5 85.5 54.0 82.0 51.0 80.0 20.1 31.0 504 480 200.0 25.3 23.5 71.5 102.0 68.5 100.0 46.2 78.5 43.2 76.5 48.0 78.0 45.0 75.0 18.0 29.0 503 479 250.0 28.5 28.2 70.0 102.0 67.0 100.0 41.5 73.8 38.5 71.8 46.0 75.0 43.0 70.0 17.3 28.0 502 502 300.0 31.5 28.9 68.8 102.0 65.8 97.0 37.3 73.1 34.3 68.1 44.0 70.0 41.5 68.0 17.3 28.0 502 478 350.0 34.3 31.5 67.8 100.0 64.8 97.0 33.6 68.5 30.6 65.5 43.0 70.0 40.1 63.0 17.3 28.0 502 478 400.0 36.9 33.1 67.0 95.0 64.0 93.0 30.1 61.9 27.1 59.9 42.0 66.0 39.0 59.0 17.3 28.0 502 478 550.0 44.1 40.2 64.9 95.0 61.9 93.0 20.8 54.8 17.8 52.8 39.0 60.0 36.2 56.0 17.3 28.0 502 478 600.0 46.3 41.7 64.3 95.0 61.3 93.0 18.0 53.3 15.0 51.3 38.0 55.0 35.4 53.0 17.3 28.0 501 478 800.0 54.5 47.6 62.5 90.0 59.5 87.0 7.9 42.4 4.9 39.4 36.0 47.0 32.9 44.0 16.1 28.0 501 477 1000.0 62.0 54.5 61.0 85.0 58.0 83.0 -1.0 30.5 -4.0 28.5 34.0 40.0 31.0 38.0 15.1 27.0 501 477 1200.00 69.0 59.8 59.8 80.0 56.8 77.0 -9.2 20.2 -12.2 17.2 32.0 35.0 29.4 33.0 14.3 27.0 501 477 LS0H Pulling Tension (max) 110N

Bend Radius (min) 50mm

Installation Temperature 0 to 60°C Storage Temperature -20 to 75°C Operating Temperature -20 to 60°C PHYSICAL PROPERTIES DC Resistance <17.0 Ω/100m DC Resistance Unbalance 2 % Mutual Capacitance 5.6 nF/100m Capacitance Unbalance <330 pF/100m Characteristic Impedance 1-100 MHz: 100 ± 15% (ohms) 100-250 MHz: 100 ± 22% 250-1200 MHz: 100± 25% NVP 80% TCL 40-10 log(f) dB Delay Skew ≤25ns ELECTRICAL SPECIFICATIONS

A

T

E

G

O

R

Y

7

A

/

C

L

A

S

S

F

A

P

R

O

D

U

C

T

S
