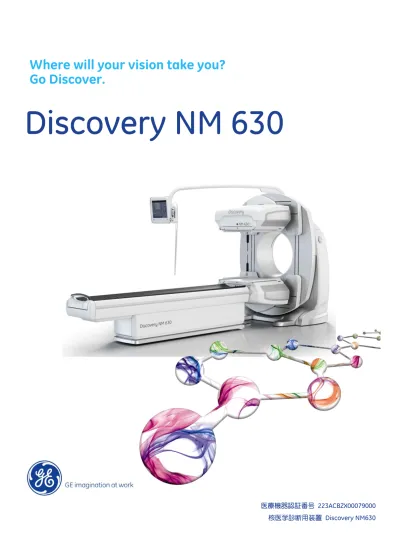

Discovery NM 630
Where will your vision take you?
Go Discover.
医療機器認証番号 223ACBZX00079000 核医学診断用装置 Discovery NM630
~ 新開発の核医学検出器
EliteNXT NM Detector ~
Discovery NM630の新しい検出器「EliteNXT NM Detector」が採用しているのが、こちらの小型の光電子 増倍管（Photomultiplier Tube:PMT）です。 NaI結晶がとらえた放射線は、PMTの中で増幅を繰り返し、大きく増倍 された後、信号電流として取り出されます。このPMTは、小型ながらも 従来と同等以上のパフォーマンスを保ち、EliteNXT NM Detectorの高 い性能を発揮するために大きく貢献しています。4.8 mm
6.4 mm
7.9 mm
9.5 mm
11.1 mm
12.7 mm
クリスタル厚 3/8" 固有空間分解能 有効視野 54×40cm FWHM in CFOV 3.8 mm 光電子増倍管数 59本 FWHM in UFOV 3.9 mm エネルギー範囲 40-620 kev SPECT空間分解能 ガントリ回転速度 3RPM Central 9.9mm エネルギー分解能 9.5% Radial 9.9mm 最高計数率 370kcps Tangential 7.5mm~ 新開発の核医学検出器
EliteNXT NM Detector ~
大型の検出器が回転するSPECT検査 では、患者様が圧迫感を感じることも 否めません。Discovery NM630の検出 器は、従来のGE製品に比較して13cm も薄くなっています。 検出器の重量は 80kg軽減し、検出器 の動きも安全に軽快 になりました。 赤外線自動近接機構を利用し、4㎜以 下の近接スキャンも可能です。感度や空 間分解能の向上に貢献します。 新設計の電気回路によってデジタルノイズを軽 減し、エネルギー分解能を向上させています。ま た、周囲のシールドを厚くし、高いエネルギーか らのペネトレーションを抑えています。WB full time WB ½ time WB full time WB ½ time
スキャン時間の短縮
負担軽減のため、スキャン時間は出来るだけ短く したい。なるべくたくさんの診断情報を得たい。 Evolutionソフトウェアは、この相反するニーズに対 応するために開発されました。• Evolution for Planar* • Evolution for Bone *
骨シンチグラフィ
Evolution for Planarは、類似する領域（たとえば、左側と右側）を選び出し、 その平均ピクセル値の重み付けをすることで、ノイズ低減処理を行う ASM-NL フィルタ (Adaptive Structure Matching Non-Local) を利用しています。 カウントを最大で50%まで減らしても、通常検査条件と同等の診断画質を 維持。検査時間を短縮することが可能です。
スキャン時間の短縮
負担軽減のため、スキャン時間は出来るだけ短く したい。なるべくたくさんの診断情報を得たい。 Evolutionソフトウェアは、この相反するニーズに対 応するために開発されました。
• Evolution for Planar* • Evolution for Bone *
骨シンチグラフィ
Evolution FBP コリメータと検出器間のボケを補正することで、画質向上を図る分解 能補正です。 この原理を利用することにより、従来通りの分解能のまま、SPECT収集 時間を半分に短縮できます。 SPECT像 スキャン時間 7.5分 全身像では明瞭ではなかった集積の位置が、 SPECT像により確認できた症例。 *Option全身検査
操作性の追求
撮影テーブル側にある目盛りボタンを使って、全身撮影の撮影範囲を設 定できます。患者様を撮影テーブルへセッティングしながら、開始位置、終 了位置を決められるため、位置決め画面で確認する必要もありません。画質向上への試み
・赤外線自動近接機構・Step & Shoot収集が可能で、動き による画質の劣化を軽減します。
＜Step & Shoot収集＞
複数の静止画像スキャンデータを 自動的につなげることで、
画質劣化をさせずに全身像を 得る収集方法です。
心筋血流検査
180度収集への対応
収集時間を短縮のメリットがある 180度収集ですが、11時方向のアー チファクトが指摘されてきました。GE 製SPECT装置は、これに対処するた めの設計をとりいれてきました。 GE製SPECT装置は、検出器の形状を工夫して90度配置で出来るデッドス ペースを小さくすることで、トランケーションエラーを軽減しています。また、 回転中心を一定にした円軌道を保つことで、歪みの少ないSPECT像を得 られます。Evolution for Cardiac 7.5 分
FBP再構成 15分
スキャン時間の短縮
Evolution for Cardiac*は、心筋血流SPECT検査に適 切なアルゴリズムを搭載した、コリメータ応答関数補正 ソフトウェアです。心電同期Gated収集データにも対応 しています。
心筋血流検査
左心室の非同期性
(LV dyssynchrony)評価
SyncToolとは、心機能解析ソフトウェアEmory ToolBox内 に組み込まれた機能で、心電同期SPECT検査から得られ るデータを利用し、左心室の非同期性を評価します。 Normal群（n = 157）と、連続症例のPhase解析結果比較 LBBB（n = 33), RBBB(n = 19),右室ペーシング調律(RV Paced, n = 23)、及び LV Dysfunction(LVEF<40%, n = 120）。 心電同期SPECT検査を行った連続する、LV dyssynchrony、LBBB、 RBBB、右室ペーシング調律患者群において、Synctool解析を行ったと ころ、この解析によって算出されるPhase SD、Bandwidthにおいて、LV dyssynchronyは他の伝導障害のある疾患群と有意な差を示した、と の報告があります。 収縮開始タイミングを表す動画表示 位相解析のヒストグラム心筋血流検査
心拍動の影響を抑制
Cardiac Mprphing*ソフトウェアは、
99mTc 心筋Gated SPECT検査データ
から、心拍動による不均一なボケを
補正し、心筋内外膜を明瞭に描出
させます。
Morphing 従来法この新しい
Gated SPECT 画像は、各
心周期画像を、拡張末期の左心室容
量に合わせ込んだ後に加算処理を行
うことで作成されたもので、空間分
解能とコントラストが向上します。
CardIQ Fusion*
心筋
SPECTデータとCTAngioデータとの
3D Fusionソフトウェア。冠動脈の走行と、
心筋血流の虚血部位と影響範囲が明瞭
に表示できます。
Prof. Kaufmann U Zurich Hospital, Switzerland
SPECT検査
Evolution Toolkit*は、99mTc, 123I, 111In,
67Ga SPECTデータに対応する、コリメータ 応答関数補正機能と、ノイズ成分シミュ レーション機能も備えました。
Evolution Toolkit
通常の再構成
ノイズ成分シミュレーションでは、Poissonポアソン分布と角度リサンプリ ング計算をすることで、通常条件の臨床データを基に、カウント率を変化 させることが出来ます。例えば、収集時間を短縮させた疑似データを作 成して分解能補正を含む再構成の行い、短時間収集の評価をすること が出来ます。 システム感度 (cps/MBq) システム分解能 (mm) LEHR 72 7.4 MEGP 65 9.4 *OptionDiscovery NM 630
Acquisition:
710 MBq, Tc99m, 投与後 4時間 LEHR コリメータ
全身検査 : スキャン時間 7.5分
SPECT収集 : 360°, 60 steps, 15sec/step, 128*128 マトリクス 病歴: 39歳 女性. リウマチによる5年のステロイド治療 主訴: 右側胸痛. 所見: 5番、6番の左肋骨及び7番の右肋骨の腋窩弓への高集積。
2
1
3
Evolution for Planar
7.5分
Evolution for Bone
7.5分
一般的名称：核医学診断用検出器回転型SPECT装置 販売名称 ：核医学診断用装置 Discovery NM630 薬事認証番号：223ACBZX00079000
Elite NXT NM Detector : 検出器の愛称
Evolution for Planar : 販売名ジニーのオプションソフトウェア Evolution for Bone : 販売名ジニーのオプションソフトウェア Evolution for Cardiac : 販売名ジニーのオプションソフトウェア Cardiac Morphing : 販売名ジニーのオプションソフトウェア CardIQ Fusion : Advantage Workstationのオプションソフトウェア 販売名称：ジニー 薬事認証番号: 20700BZY00161000
販売名称：Advantage Workstation アドヴァンテージワークステーション 薬事認証番号: 20600BZY00483000
