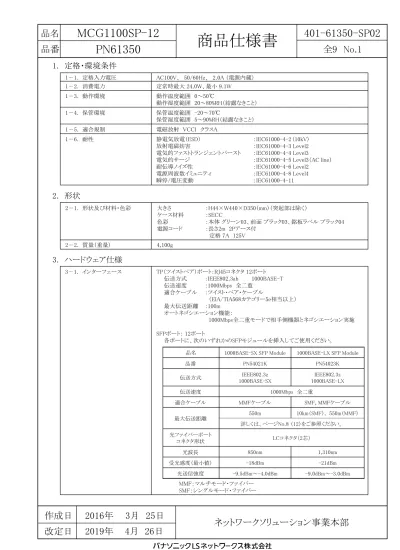

PN61350_商品仕様書

1－1. 定格入力電圧 AC100V、 50/60Hz、 2.0A （電源内蔵） 1－2. 消費電力 1－3. 動作環境 動作温度範囲 0～50℃ 動作湿度範囲 20～80%RH（結露なきこと） 1－4. 保管環境 保管温度範囲 -20～70℃ 保管湿度範囲 5～90%RH（結露なきこと） 1－5. 適合規制 1－6. 耐性 電磁放射 VCCI クラスA 静電気放電（ESD） ：IEC61000-4-2 (10kV) 放射電磁妨害 ：IEC61000-4-3 Level2 電気的ファストトランジェントバースト ：IEC61000-4-4 Level3

電気的サージ ：IEC61000-4-5 Level3（AC line） 耐伝導ノイズ性 ：IEC61000-4-6 Level2 電源周波数イミュニティ ：IEC61000-4-8 Level4 瞬停/電圧変動 ：IEC61000-4-11 2－1. 形状及び材料・色彩 2－2. 質量（重量） 4,100g 定常時最大 24.0W、最小 9.1W

2. 形状

大きさ ：H44×W440×D350（mm）（突起部は除く） ケース材料 ：SECC 色彩 ：本体 グリーン03、前面 ブラック03、銘板ラベル ブラック04 電源コード ：長さ2m 2Pアース付 定格 7A 125V

3. ハードウェア仕様

3－1. インターフェース TP（ツイストペア）ポート：RJ45コネクタ 12ポート 伝送方式 ：IEEE802.3ab 1000BASE-T 伝送速度 ：1000Mbps 全二重 適合ケーブル ：ツイスト・ペア・ケーブル （EIA/TIA568カテゴリー5e相当以上） 最大伝送距離 ：100m オートネゴシエーション機能： 1000Mbps全二重モードで相手側機器とネゴシエーション実施 SFPポート： 12ポート 各ポートに、次のいずれかのSFPモジュールを挿入してご使用ください。

品名 1000BASE-SX SFP Module 1000BASE-LX SFP Module 品番 PN54021K PN54023K 伝送方式 IEEE802.3z 1000BASE-SX IEEE802.3z 1000BASE-LX 伝送速度 1000Mbps 全二重 適合ケーブル MMFケーブル SMF, MMFケーブル 最大伝送距離 550m 10km（SMF）, 550m（MMF） 詳しくは、ページNo.8 （12）をご参照ください。 光ファイバーポート コネクタ形状 LCコネクタ（2芯） 光波長 850nm 1,310nm 受光感度（最小値） -18dBm -21dBm

3－1. インターフェース オートネゴシエーション機能：

1000Mbps全二重モードで相手側機器とネゴシエーション実施 （工場出荷時設定）

モード切替スイッチで、1000Mbps全二重に固定設定可能 SFF-8472（DMI：Diagnostic Monitoring Interface）を利用した、

SFPモジュール状態確認機能（DDM：Digital Diagnostic Monitoring） フロー制御 ：非対応 ジャンボフレーム ：16KBまで対応 （パケットサイズが64byte未満である、アンダーサイズパケットは サポートしません。） 透過可能フレーム ：EAP、BPDU 3－2. LED表示 （1）POWER（電源）LED 緑点灯：電源ON 消灯 ：電源OFF （2）SX, LX（SFPモジュール識別）LED SX緑点灯：1000BASE-SXモジュール（PN54021K）挿入中 LX橙点灯：1000BASE-LXモジュール（PN54023K）挿入中 消灯 ：対応SFPモジュール未挿入 （3）LINK LED 緑点灯：1000Mbps全二重でリンクが確立 消灯 ：機器未接続、または、 1000Mbps全二重 未サポート機器接続 （4）ACT LED 緑点灯：パケット受信時 消灯 ：パケット受信無し、または、機器未接続 （5）L/A（LINK/ACT）LED 緑点灯：SFPモジュール側（1000BASE-X）リンク確立 緑点滅：SFPモジュール側（1000BASE-X）パケット送受信時 消灯 ：SFPモジュール側リンク未確立 （6）TX（1000BASE-X送信）LED 緑点灯：正常動作 橙点灯：送信光強度異常（※）、または、 SFPモジュールの温度異常（0℃以下、または70℃以上の場合に点灯） 消灯 ：SFPモジュール未挿入 （7）RX（1000BASE-X受信）LED 緑点灯：正常受信 橙点灯：受信光強度異常（※） 消灯 ：受信なし ※ DDM機能により、正常光強度範囲から超過したことを検出し、通信異常が発生 しうる状態を表します。装置自体の問題を示す機能ではありません。 異常状態表示を解除するには、原因を除去した上で、電源OFF/ON、または、 SFPモジュールの抜き挿しを行ってください。 3－3. カスケード接続 ツイスト・ペア・ポートはストレート/クロスケーブル自動判別機能（Auto MDI/MDI-X）を 搭載 3－4. モード切替スイッチ RELAY/SEPA.（左） RELAY ：全ての接続機器が通信可能な状態である場合にのみリンクを確立 （全てのインターフェースの接続状態を確認しますので、リンクが TP

SEPA： 各々のインターフェース間が通信可能な接続状態であればリンクを確立する機能 です。 3－4. モード切替スイッチ RELAY： 全ての接続機器が通信可能な状態である場合にのみリンクを確立する機能です （全てのインターフェースの接続状態を確認しますので、リンクが確立するまでに 数秒時間がかかることがあります。） 注意 ・1000BASE-SX同士、または、1000BASE-LX同士で接続する場合のみ有効です。 ・モード切替スイッチ（右）は、AUTOに設定してください。装置同士で設定が異なると 正常動作しません。 ・モード切替スイッチの変更後は、必ず電源OFF/ONを実行してください。 例として、下図のように装置A-B間でリンクダウンが発生した場合、装置Aと スイッチングハブA間、およびこの装置BとスイッチングハブB間のリンクをOFFに します。この機能により、スイッチングハブA-B間のいずれかの伝送路でリンクダウン などが発生した場合、スイッチングハブA・Bともに伝送路の異常を認識することが できます。 ご注意 ・モード切替スイッチの変更後は、必ず電源OFF/ONを実行してください。

スイッチングハブでリンクアグリゲーション機能を設定する場合、以下の条件を全て 満たす必要があります。 ・リンクアグリゲーションの方式はLACPでなく、Manual（Static）であること。 ・1000BASE-SX同士、または、1000BASE-LX同士が接続されていること。 （スイッチングハブの1000BASE-Xポートへ直接接続しないこと。） ・モード切替スイッチ（左）/（右）がそれぞれRELAY/AUTOに設定されていること。 例として、下図のようにスイッチングハブA-B間でリンクアグリゲーションを設定し、 このユニット①-②間でリンクダウンなどが発生した場合、このユニット①とスイッチング ハブA間、およびこのユニット②とスイッチングハブB間のリンクをOFFにします。 このユニット①-②間を経由した伝送路はリンクダウンしていますので、この ユニット③-④間を経由した伝送路のみでリンクを確立し、正常な伝送が行えます。 RELAYモードに設定していない場合、リンクダウンなどが発生した際に正常な伝送が 行えない場合があります。 RELAYモード設定時は、対向に接続したメディアコンバータもRELAYモードに設定して ください。設定が異なると正常に動作いたしません。 3－5. スイッチングハブで リンクアグリゲーション機能 を設定する場合

モード切替スイッチの推奨設定一覧 3－6. モード切替スイッチの 推奨設定 ※1：この装置の対応ユニットと同一の設定にしてください。 ※2：RELAYは動作サポート外。 リンクアグリゲーションを有効にしている スイッチングハブに、以下のいずれかの メディアコンバータを接続している場合 SFPポート接続対向機 品名 品番 MCG1100SP-12（PN54021K挿入） MCG1100SP-12（PN54023K挿入） MCG1100SP-SX MCG1100SP-LX MC1000SX PN61350 PN61350 PN61324 PN61325 PN61314 1000BASE-SX SFP Module 1000BASE-LX SFP Module 1000BASE-SX GBIC モジュール 1000BASE-LX GBIC モジュール Media Converter 1000SX PN54021K PN54023K PN54011 PN54013 PN61304 MCG1100SP-12（PN54021K挿入） MCG1100SP-12（PN54023K挿入） MCG1100SP-SX MCG1100SP-LX MC1000SX 1000BASE-Xオートネゴシエーション非対応機器 モード切替 スイッチ（左） モード切替 スイッチ（右） RELAY または SEPA.（※1） SEPA.（※2） RELAY SEPA.（※2） AUTO AUTO AUTO FULL

4－1. TP（ツイスト・ペア）ポート 状態 MDI-X MDI ピンNo. 信号 信号 1 2 3 6 4 5 7 8 ピンNo. 1 2 3 4 5 6 7 8 4－2. SFPポート （LCコネクタ、SFPモジュール挿入時） ピンNo. 1 送信 2 受信 信号 1 2 1000BASE-X ピンNo.

5. 設置方法・付属品

5－1．設置方法 （1) 水平棚などへの設置 （2） ラックへの設置 （1） 取扱説明書 ：1冊 （2） 取付金具（19インチラックマウント用） ：2個 （3） ねじ（19インチラックマウント用） ：4本 （4） ねじ（取付金具と本体接続用） ：8本 （5） ゴム足 ：4個 （6） 電源コード（※） ：1本 ※付属の電源コードは、AC100V専用コードです。 5－2．付属品

6. 別売オプション

6－1．1000BASE-SX SFP Module （品番：PN54021K） 光ファイバ・ポート：LCコネクタ（2芯） 伝送方式 ：IEEE802.3z 1000BASE-SX 伝送速度 ：1000Mbps、全二重 適合ケーブル ：光ファイバー・ケーブル 50/125μm マルチモードファイバー 62.5/125μm マルチモードファイバー 最大伝送距離 ：50/125μmの場合、550m 62.5/125μmの場合、220m 6－2．1000BASE-LX SFP Module （品番：PN54023K） 光ファイバ・ポート：LCコネクタ（2芯） 伝送方式 ：IEEE802.3z 1000BASE-LX 伝送速度 ：1000Mbps、全二重 適合ケーブル ：光ファイバー・ケーブル ITU-T G.652対応のシングルモードファイバー 50/125μm マルチモードファイバー 62.5/125μm マルチモードファイバー 最大伝送距離 ：シングルモードファイバーの場合、10km マルチモードファイバーの場合、550m BI_DB+ BI_DA+ BI_DB- BI_DA-BI_DA+ BI_DB+ BI_DA- BI_DD+ BI_DB- BI_DC+ BI_DD- BI_DC-BI_DC+ BI_DD+ BI_DC-

BI_DD-下記の項目を満足されていない場合のトラブルに関しては、責任を負いかねます。 本商品のご使用に際しては、以下の点を遵守ください。 （1） 交流100Ｖ以外では使用しない 火災・感電・故障の原因になります。 （2） 雷が発生したときは、この装置や接続ケーブルに触れない 感電の原因になります。 （3） この装置を分解・改造しない 火災・感電・故障の原因になります。 （4） 電源コードを傷つけたり、無理に曲げたり、引っ張ったり、ねじったり、たばねたり、はさみ込んだり、重いものをのせたり、 加熱したりしない 電源コードが破損し、火災・感電の原因になります。 （5） ぬれた手で電源プラグを抜き差ししない 感電・故障の原因になります。 （6） 開口部やツイストペアポート、SFPポートから内部に金属や燃えやすいものなどの異物を差し込んだり、落とし込んだりしない 火災・感電・故障の原因になります。 （7） 直射日光の当たる場所や温度の高い場所に設置しない 内部の温度が上がり、火災の原因になります。 （8） 水のある場所の近く、湿気やほこりの多い場所に設置しない 火災・感電・故障の原因になります。 （9） 振動・衝撃の多い場所や不安定な場所に設置しない 落下して、けが・故障の原因になります。 （10） この装置を火に入れない 爆発・火災の原因になります。 （11） レーザ光を見ない 視力障害の原因になります。（クラス１レーザ製品） （12） ツイスト・ペア・ポートに1000BASE-T以外の機器を接続しない 故障の原因になります。 （13） SFPポートに、別売のSFPモジュール（PN54021K、PN54023K）以外を挿入しない 故障の原因になります。 対応するSFPモジュールの最新情報は、ホームページにてご確認ください。 （14） 付属の電源コード（交流100V仕様）を使う 感電・誤動作・故障の原因になります。 （15） 故障時は電源プラグを抜く 電源を供給したまま長時間放置すると火災の原因になります。 （16） 必ずアース線を接続する 感電・誤動作・故障の原因になります。 （17） 電源コードを電源ポートにゆるみなどがないよう、確実に接続する 感電や誤動作の原因になります。 （18） ツイスト・ペア・ポート、SFPポート、電源コード掛けブロックで手などを切らないよう注意の上取り扱う

（1） 内部の点検・修理は販売店にご依頼ください。 （2） 商用電源は必ずこの装置の近くで、取り扱いやすい場所からお取りください。 （3） この装置の電源を切るときは電源コードを外してください。 （4） この装置を清掃する際は、電源コードを外してください。 （5） 仕様限界をこえると誤動作の原因となりますので、ご注意ください。 （6） ＲＪ45コネクタの金属端子やコネクタに接続されたツイスト・ペア・ケーブルのモジュラプラグの金属端子に触れたり、帯電したものを 近づけたりしないでください。 静電気により故障の原因となることがあります。 （7） コネクタに接続されたツイスト・ペア・ケーブルのモジュラプラグをカーペットなどの帯電するものの上や近辺に放置しないで ください。 静電気により故障の原因となることがあります。 （8） 落下など強い衝撃を与えないでください。 故障の原因となることがあります。 （9） 以下場所での保管・使用はしないでください。 （仕様の環境条件下にて保管・使用をしてください） － 水などの液体がかかるおそれのある場所、湿気が多い場所 － ほこりの多い場所、静電気障害のおそれのある場所（カーペットの上など） － 直射日光が当たる場所 － 結露するような場所、仕様の環境条件を満たさない高温・低温の場所 － 振動・衝撃が強い場所 （10）周囲の温度が0～50℃の場所でお使いください。この装置の通風口をふさがないでください。 通風口をふさぐと内部に熱がこもり誤動作の原因となることがあります。 （11） 装置を積み重ねる場合は、上下との装置の間隔を20mm以上あけてお使いください。 内部に熱がこもり、故障・誤動作の原因となります。 （12） SFPポートに、別売のSFPモジュール（PN54021K/PN54023K）以外を挿入した場合、動作保証はいたしませんので ご注意ください。 （13） 以下仕様の光ファイバー・ケーブルをご使用ください。 PN54021K挿入時： MMF 50/125μm、モード帯域幅 500MHz・km (最大伝送距離550m） MMF 50/125μm、モード帯域幅 400MHz・km (最大伝送距離500m） MMF 62.5/125μm、モード帯域幅 200MHz・km (最大伝送距離275m） MMF 62.5/125μm、モード帯域幅 160MHz・km (最大伝送距離220m） PN54023K挿入時： MMF 50/125μm、モード帯域幅 500MHz・km （最大伝送距離550m） MMF 50/125μm、モード帯域幅 400MHz・km （最大伝送距離550m） MMF 62.5/125μm、モード帯域幅 500MHz・km （最大伝送距離550m） ITU-T G.652対応のシングル・モード・ファイバーケーブルも使用できます（最大伝送距離10km）

本商品の品質管理には最大の注力をいたしますが、 （1）万一、本商品の品質不良が原因となり、人命並びに財産に多大の影響が予測される場合には、本仕様書記載の特性・数値に 対し余裕を持たれ、かつ二重回路等の安全対策を組み込んでいただくことを、製造物責任の観点からお勧めします。 （2）本商品の品質保証期間はお買上げ日より1年間とし、本仕様書に記載された項目とその範囲内とさせていただきます。 本商品に弊社の責による瑕疵が明らかになった場合には、誠意をもって代替品の提供、または瑕疵部分の交換、修理を 本商品の納入場所で速やかに行わせていただきます。 但し、次の場合はこの保証の対象から除かせていただきます。 1）本商品の故障や瑕疵から誘発された他の損害の場合。 2）お買い上げ後の取扱い、保管、運搬 （輸送） において、本仕様書記載以外の条件が本商品に加わった場合。 3）お買い上げ時までに実用化されている技術では予見することが不可能であった現象に起因する場合。 4）火災・地震・洪水・落雷・紛争など弊社に責のない自然あるいは人為的な災害による場合。 取扱説明書、本体貼付ラベル等の注意書に従った使用状態で保証期間内に故障した場合には、無料修理させていただきます。 お客様の取扱説明書に従わない操作に起因する損害および本商品の故障・誤動作などの要因によって通信の機会を 逸したために生じた損害については、その責任は負いかねますのでご了承ください。 （イ）使用上の誤りおよび不当な修理や改造による故障および損傷 （ロ）お買上げ後の取付場所の移設、輸送、落下などによる故障および損傷 （ハ）火災、地震、水害、落雷、その他天災地変および公害、塩害、ガス害（硫化ガスなど）、異常電圧、指定外の 使用電源（電圧、周波数）などによる故障および損傷 （ニ）保証書の提示がない場合 （ホ）保証書にお買上げ日、お客様名の記入のない場合、あるいは字句を書き替えられた場合
