(1)

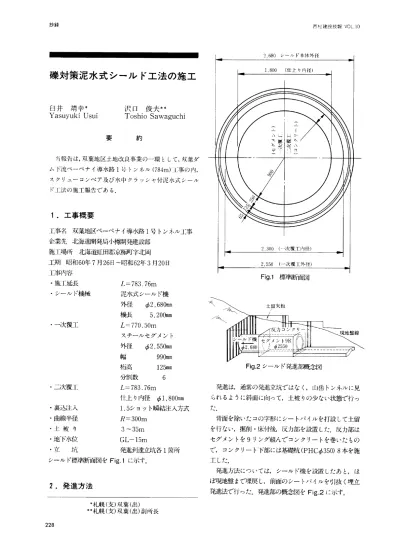

抄妄章   西松建設技報∨OJlO

礁対策泥水式シールドエ法の施エ

臼井 靖幸*

Yasuyuki Usui

沢口 俊夫**

Toshio Sawaguchi

要   約

当報告は,双葉地区土地改良車業の一環として,双葉ダ   ム下流ペーペナイ導水路1号トンネル(784m)⊥事の内,

スクリューコンベア及び水中クラッシャ付泥水式シール   ド工法の施工報告である.

1.エ事概要

工事名 双葉地区ペーペナイ導水路1号トンネル」二事   企業先 北海道開発局小樽開発建設部

施工場所 北海道虻田郡京極町字北岡

工期 昭和60年7月26日〜昭和62年3月20日

工事内容

・施工延長

・シールド機械

Fig.1標準断面図   上=783.76m

泥水式シールド機   外径 ¢2,68伽m   機長  5,20伽m   エ=770.50m

スチールセグメント   外径 ¢2,550mm

幅   990mm

桁高   125mm

分割数   6

エ=783.76m

仕上り内径 ¢1,800mm   l.5ショット瞬結注入方式   斤=300m

3〜35m   GL−15m

発進到達立坑各1箇所

・一次覆エ

Fig.2シールド発進吾概念図

発進は,通常の発進立坑ではなく,山岳トンネルに見   られるように斜面に向って,土被りの少ない状態で行っ   た.

背面を除いたコの字形にシートパイルを打設して土留   を行ない,掘削・床付後,反力部を設置した.反力部は   セグメントを9リング組んでコンクリートを巻いたもの   で,コンクリート下部には基礎杭(PHC郎50)8本を施

工した

発進方法については,シールド機を設置したあと,ほ   ぼ現地盤まで哩戻し,前面のシートパイルを引抜く埋立   発進法で行っじ発進部の概念図をFig.2に示す.

二次覆工

・裏込注入

・曲線半径

・土被 り

・地下水位

・立  坑

シールド標準断面図をFig.1に示す.

2.発進方法

*札幌(支)双葉(出)

**札幌(支)双葉(出)副所長

228

(2)

西松建設技#VOJlO   抄金蔓

液体サイクロンで分級濃縮後,スクリーンで脱水処理し   た.余剰泥水は,一時的に余剰泥水槽に貯留し,スラリ   ー槽で無機凝集剤及び高分子凝集剤を添加して混合凝集   反応させたあとソニプレスで脱水した.泥水処理フロー   図をFig.5示す.

3.地質概要

掘削対象地盤は,下部堆積層(GP層)・軽石凝灰岩層

(Pt層)・基底礫層(Gv層)及び集塊岩層(Tf層)であ   る.固結度はTf層の一部が固結で,それ以外は末固結で   ある.

また,各地層の平均Ⅳ値は3〜40,透水係数は10−3〜

10,5cm/secの地質である.トンネルー般図をFig.3に,

Pt層及びTf層の土質試験結果一覧表をTablelに示   す.

4.シールド掘進機

シールド機種の選定にあたっては,地山条件に対して   適応性の大きい機種を選ぶことは当然である.したがっ

て,当概地山に対Lて次の条件を満足する機種を開発制

作しじ

①切羽安定機構は地山を考慮し,土庄式及び泥水式   の両方の利点を兼ね備えていること.

② 礫対策として,カッターフェイスにローラービッ    トを備えて破砕効果を高め,また,¢60伽mの疎まで   取込可能なカッタースリットとすること.

③ 小断面であるため,掘削土砂輸送システムは坑内   の安全を考慮して,流体輸送とすること.

④ シールド機からの排土・粥尼は最大楳径¢60伽m   を考慮したリボンスクリューコンベア及び礫破砕を   目的とした水中クラッシャを備えること.

以上の条件を満足させる機種は,万能型シールド掘削   土砂輸送システムとして,技術研究部・機材部及び平塚   製作所により共同開発された.シールド機の概要図を   Fig.4に示す.

なお,このシステムの実証実験報告は,西松建設技報   Vol.9を参照されたい.

5.泥水輸送設備

泥水輸送を安全かつ能率的に行なうために,制御装置   及び監視用計器は,すべて中央監視盤に収容されており,

一体化してある中央操作盤により適切な対応操作が行え   るようになっている.制御装置には各種電子機器を使用

し,遷幸云の自動化及び掘削流量・偏差流量・乾砂量の演

算並びに各種末端装置の監視や障害表示などの機能を備   えさせ,泥水運送システムとLて総括管理を行った.

6.泥水処理設備

排泥水中の74J∠m以上の砂・礫をサンドコレクターの

丁.凍結防止

当工事のシールド掘進期間は12月から5月の厳冬期で   あり,気温は−22℃まで下がる.したがって,泥水処理   プラントの配管・ポンプなどのi東結防止養生の管理が重   要となった.また,降雪量も年間20mと多く,防雪のた

め,セグメントヤード及び泥水処理プラントは上屋工を   施しその対策とした.

8.あとがき

掘削乾砂量からの判断から,切羽の崩壊はなかったも   のと考えられる.また,閉そくもなかったことから水中   クラッシャの機能も充分満足いくものであったと判断す   る.

以上のことから,当工事におけるスクリューコンベア   及び7K中クラッシャ付尼水式シールド機による施工は,

満足い〈ものであった.

229

(3)

抄録   西松建設技報VO」.10

 ̄bblel土質試験結果一覧表

PT 闇    TP 層    其  比  重   2.75    2.74    含  水  比   37.9%WT  40.3%WT    単位体積轟量   1.86    1.84

柑二   レ   キ    43 %WT    0.9%WT   度   砂    29.2%WT  23.8%WT

組   14.8%WT  36.3%WT

戊   13.0%WT    39.0%WT    計   100 %    100 %

昭和56年卑見書庫い ペペナ」ヰ′水路トノー、ル読JF起ノ・

宍看ノ=︻  m酎M叫叫が﹄醐

凡   例

値  毯(:ま慧)れj 透 水 什   †ニ レ)M   轄      H ‖ q   I(艮」  抱州 冊 遠州禁こ下禁書   ・; =   紙・帖盾ノ」 分和=叫抑刷   ㌍射仙腑

2       (1.6

(5士I  耕,

4   (1,4  ‖   (5±I  刷上 砂

り.l  御欄    (5±)  F り湖㈲ n  L 抄

い叫)     n り0−30)  木川紺  u 、卜 ぬ

(5−1(〉)

13  朋ト120  91  H L軋杢州l正1d〕    佃蓋       4 10 25  軋生州・10Ll∂5   2・75∃…lニG… 2・65r(l・4)   ⊆ u   H n  抑(芸) (制(≡)    (10−20) (2(ト30)  末囲粋  ヒ呵

24

n け1 け 卜抄一棟‡■;・    53−256 1ヰ2        (50−70)  下情指IF  13  10LlO一     い16)\服    (芸二)  ‖ (20−3(=      削 来園ぷ=・ 抄  6   …165稚筈で什幣チ6七   2●74芦1■8 u   j(こ∴  0.4 10   ぎ(10→20)  u  刷#∫F上 抄   529529     10・5     用卜側り       H 回紺;L抄−Iた丁;・l

地   誓言

l 質・キ て 7写

河一来 増 補 物

火山聡 火‥J吠;\Tl・」2−6

火 ‥l恢,粍  イ■

火山軋悍イl.火山礫   仲.  」抄  礫

1叫 =∵乱推械屑   しp ト3}44

疇モ  ーl.火l= 恢

火   帖   吠

郎 イI塵 灰l:

斬:イ1凝 吹 i;

軽  †l   屈伏r;廟

!基底礫屑   火Ill礫卜磁二 恢:H

一掟 灰 才■:  t掛火内接I■「

Fig.3トンネルー般図及び地質概要

230

(4)

西松建設技報∨OJlO

スチール セグメント

Fig.5 泥水処理フロー図

231
