カタログコード MRTSER020
RTA55i
製造元
AV・IT事業本部
〒430-8650 静岡県浜松市中沢町10-1 2003年11月作成
● 本製品の設置、ご使用に際しましては製品に添付しております取扱説明書などに記載されております注意事項や禁止事項をよくお読みの上、必ずお守りください。
● 本製品を医療機器の近くでは使用しないでください。
安全に関するご注意
● カタログ記載の社名、商品名は各社の商標または登録商標です。● 本製品は日本国外での使用については一切のサポート、保証をしておりません。● このカタログの記載内容は2003年11月現在のものです。
● 仕様は予告なく変更する場合がありますので、予めご了承ください。● 価格には本体設置費用および消費税は含まれておりません。● Stac LZSは、Hi/fn社の登録商標です。その他このカタログに記載されている会社名、製品名は一般に各社の商標または登録商標です。
● 使用に際しましてはISDN回線、デジタル専用線またはADSL/CATV回線の契約と回線工事が別途必要です。回線工事には工事資格が必要です。
NetVolante Series : SPECIFICATIONS ネットボランチシリーズ仕様一覧
JANコード 対応回線（※13）
イーサネットポート（10BASE-T/100BASE-TX）
シリアルポート TELポート（※14）
LINEポート ISDN Uポート ISDN S/Tポート Flash ROM RAM 状態表示用LED 動作環境条件 電源 消費電力 停電対策 電波障害規格 外形寸法 質量 付属品
スループット IPv6接続形式 ルーティング対象プロトコル IPルーティングプロトコル IPv6ルーティングプロトコル WANプロトコル 認証機能 プログラムアップデート ロギング機能 ログの内容 VPN機能（※18）
設定手段
ファイアウォール機能 （IPv4/IPv6静的フィルタリング）
ファイアウォール機能
（IPv4/IPv6動的フィルタリング）
ファイアウォール機能
（IPv4不正アクセス検知）
アドレス変換機能
データ圧縮 バックアップ機能 電話機能
ルーター機能
デフォルトIPアドレス ブロードバンド回線自動判別機能 ユーティリティソフト
RT57i RT56v
49 60693 19761 5
ADSL、CATV、FTTH（光ファイバー）、一般電話回線（音声通話のみ）
― 3ポート 1ポート
―
― 2MB 8MB
前面：7（MSG、VoIP、LINE、WAN LINK、WAN、LAN、POWER） 背面：4（LANx4）
11W TEL1のみ通信可
71（W）×184（H）×137（D）mm 縦置きのみ可能 本体：720g、ACアダプタ：550g
LANケーブル（3m）、電話回線ケーブル（3m）、ACアダプタ、取扱説明書3冊（設定マニュアル、活用マニュアル、困ったときは）、
CD-ROM（RT56vパソコンセットアップユーティリティ、マニュアル、コマンドリファレンス）、アンケートハガキ、保証書 最大12Mbit/s（※16）
PPPoE（同時2セッション）
PAP/CHAP、MS-CHAP、MS-CHAPv2
バージョンアッププログラム、TFTP（最新プログラムはホームページ上に公開）
フィルタリングされたパケットなど
TELNET、TFTPでのダウンロード/アップロード可、かんたん設定ページ（Web ブラウザ）
VJC
―
VoIP（IP電話/インターネット電話）対応（※19）、カスケード接続、ナンバー・ディスプレイ（※20）、 ネーム・ディスプレイ、キャッチホン・ディスプレイ 、PB/モデムダイヤルイン（※21）、L.モード対応（※22）、 なりわけ（※20）、識別着信（※20）、FAX無鳴動着信（※21） 、内線通話、擬似ナンバー・リクエスト（※20）、
停電モード（TEL1 ポートのみ）
DHCPサーバー、DHCPクライアント、DHCPリレーエージェント、DNSリカーシブサーバー、
DNSサーバー選択機能、メール着信確認/転送、UPnP対応
192.168.0.1
−
パソコンセットアップ（Windows/Macintosh）
49 60693 22197 6
ADSL、CATV、FTTH（光ファイバー）、ISDN、高速デジタル専用線（64kbit/s、128kbit/s）
D-sub9ピン DTEモード固定、9600bit/s（設定用コンソール）
2ポート
―
1ポート（DSU切り離し可、極性切替可）
1ポート（外付けDSUのみ接続可能、終端抵抗ON/OFF可）
4MB 16MB
前面：8（MSG、VoIP、ISDN、B1、B2、WAN、LAN、POWER） 底面：4（LANx4）
10W
―
64（W）×178.5（H）×232.5（D）mm（突起部含む） 縦置き/横置き可能（※15）
本体：700g、ACアダプタ：90g
ACアダプタ、取扱説明書2冊（設定マニュアル、活用マニュアル） 、CD-ROM（設定マニュアル、活用マニュアル、
コマンドリファレンス、困ったときは、設定/管理ユーティリティ等）、 アンケートハガキ、保証書 最大100Mbit/s（※16）、実効50Mbit/s（PPPoE+NAT+ファイアウォール）
PPP、PPPoE（同時2セッション）、MP PAP/CHAP、MS-CHAP、MS-CHAPv2、ISDN 識別着信（※17）
かんたん設定ページでのリビジョンアップ、バージョンアッププログラム、TFTP（最新プログラムはホームページ上に公開）
ISDN 呼制御（※17）、フィルタリングされたパケット、料金情報など
TELNET、TFTPでのダウンロード/アップロード可、遠隔地のヤマハルーターより ISDN回線経由の リモートセットアップ（※15）、かんたん設定ページ（Web ブラウザ）
CCP（Stac LZS ）、VJC
かんたん設定ページを使用しての ISDN 環境への手動バックアップ（※17）
VoIP（IP電話/インターネット電話）対応（※19）、エコーキャンセラ 、ジッタバッファ自動調節機能、PLC機能、
音声圧縮対応（G.729a）、VoIP発信確定音 、みなし音声でのFAX通信品質向上、カスケード接続、
ナンバー・ディスプレイ（※20）、ネーム・ディスプレイ、PB/モデムダイヤルイン（※21）、なりわけ（※20）、 識別着信（※20）、FAX無鳴動着信（※21）、内線通話、内線転送
DHCPサーバー、DHCPクライアント、DHCPリレーエージェント、DNSリカーシブサーバー、DNSサーバー選択機能、
メール着信確認/転送、UPnP対応、PIAFS2.0・2.1（32K/64K）（※17）、BOD/MP（※17）、コールバック（※17）、 無課金コールバック（※17）（※23）、リモートセットアップ（※17）（※23）、複数プロバイダ選択/同時接続（※17）、
リモートアクセスサーバー（※17）、接続制限・機能課金/時間/発信回数（※17）、優先制御 192.168.100.1
○ RTAssist（Windows版のみ）
LAN：1（ストレート/クロス自動判別機能つき4ポートスイッチングハブ）、WAN：1
周囲温度： 0〜40℃ 周囲湿度： 15〜85％（ 結露 しないこと）
AC100V 50/60Hz（専用ACアダプタ）
VCCI クラスB
ネイティブ、トンネル、デュアルスタック IP、IPv6（ブリッジとIPX は除く）
RIP、RIP2 RIPng
メモリに蓄積、SYSLOG での出力
PPTP（VPN 機能）+RC4（暗号機能）、最大トンネル数：同時4 セッション
IPアドレス、ポート、プロトコル（Established、TCPフラグ有り）、ソース/デスティネーション、LAN側/WAN側のIN/OUTに適用可
基本アプリケーション（TCP、UDP）、応用アプリケーション（FTP、TFTP、DOMAIN、WWW、SMTP、POP3、TELNET）、NetMeeting3.0 対応、自由定義、LAN側/WAN側のIN/OUTに適用可 LAN側/WAN側のIN/OUTに適用可、IPヘッダ、IP オプションヘッダ、ICMP、UDP、TCP、FTP、SMTPなどのカテゴリで、41種の不正アクセスを検出可能
NAT、IP マスカレード、静的NAT、静的IPマスカレード、DMZホスト機能、Windows Messenger4.7対応、PPTPパススルー（複数セッション）、
IPsec パススルー（1 セッション）、 NetMeeting3.0 対応、Cu-SeeMe 対応、FTP 対応、traceroute対応、ping 対応
（※13）ADSL、CATV、FTTH（光ファイバー）等の回線との接続には、別途ADSLモデム、ケーブル モデムまたはメディアコンバーターが必要です。また複数のパソコンでの使用を認めていない プロバイダもありますので、契約内容をご確認ください。
（※14）供給電圧 -48V、ブランチ接続は保証しません。
（※15）横置きの場合は、スタンドを取り外して、ラベル貼付面（突起が付いている面）を下にして下さい。
重ね置きは出来ません。また通風口は絶対に塞がないで下さい。
（※16）最大スループット値は、SmartBitsによる測定値（NATなし・フィルタなし）です。
（※17）ISDN環境でお使い頂く場合にご利用できます。
（※18）本製品は、RSA Security Inc.のRSA（R）BSAFE（TM）ソフトウェアを搭載しております。
RSAはRSA Security Inc.の登録商標です。
BSAFEはRSA Security Inc.の米国およびその他の国における登録商標です。
（※19）インターネット電話（VoIP）は発着信双方がブロードバンド環境（128Kbps以上）とグローバルアドレスを持ち、インターネット電話機能を持つヤマ ハルーターに接続された電話間で利用可能です。（プロバイダ接続料金は、別途必要です。）プライベートアドレス（「10.X.X.X」
「172.16.XX〜172.31.XX」「192.168.X.X」）を使用しているサービス（一部のCATV等）ではインターネット電話（VoIP）を使用できません。
RT57iは音声圧縮（G.729a）に対応しており、ISDN回線でのインターネット電話（VoIP）が可能です。
（※20）ナンバー・ディスプレイサービスの契約が必要です。
（※21）PB/モデム・ダイヤルイン、FAX無鳴動着信機能を利用する場合は、ダイヤルインサービスの契約が必要です。RT56vはPBダイヤルイン、
FAX無鳴動着信については、LINEポート側は未対応となります。またLINEポート側のモデムダイヤルイン機能を使用するためには、モデム信号 方式のダイヤルインサービスの契約が必要です。
（※22）L.モードのご利用にはTELポートにL.モード対応の電話機等が必要です。またNTT東日本あるいはNTT西日本とL.モードの契約が必要です。
（※23）受け手側にも、ネットボランチまたはRTシリーズのヤマハルーターが必要です。
■ お電話によるお問い合わせ先
ご相談受付時間 9：00〜12：00 13：00〜17：00（土・日・祝日、弊社定休日、年末年始は休業とさせていただきます。） ご相談受付時間 9：00〜12：00 13：00〜17：00（日・祝日、年末年始は休業とさせていただきます。）
053-478-2806
■ FAXによるお問い合わせ先
053-460-3489
■ ヤマハルーターお客様ご相談センター
■ ヤマハルーターホームページではメールによるお問い合わせをお受けしています。
http://www.rtpro.yamaha.co.jp
RTX/RT/RTVシリーズについてのお問い合わせ先
■ ネットボランチコールセンター ■ ネットボランチインターネット電話
（お問い合わせ先） （確認用アンサーホン）
03-5715-0350 ##6259-4341 ##2157-4061
■ ネットボランチコールセンター
■ ヤマハ・ネットボランチホームページではメールによるお問い合わせをお受けしています。
http://NetVolante.jp
ネットボランチシリーズ商品についてのお問い合わせ先
ヤマハルーターホームページ
http://NetVolante.jp 高速アクセス機能
POINT
1
RTX2000 : 100Mbit/s超の高速ルーティング処理能力
RTX2000, RTX1000, RTV700, RT57i : 最大100Mbit/sのスループット
RTX2000, RTX1000, RTV700 : ハードウェア処理により高速VPNスループットを実現
高速VPN（IPsec）機能
POINT
2
RTX2000, RTX1000, RT300i : メイン回線障害時も、予備の回線に自動バックアップ
回線自動バックアップ機能（冗長化）
POINT
3
RTV700, RT57i, RT56v : IP電話（050番号）サービスに対応予定
VoIP（IP電話、 インターネット電話）
POINT
4
SOHOから多拠点ネットワーク構築までのベストソリューション
次世代ネットワークソリューションは、
ここからはじまる。
Y A M A H A R O U T E R N E T W O R K S O L U T I O N
2003.11

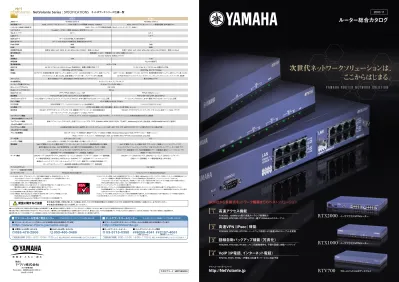

ルーター総合カタログ
RTX1000
イーサアクセスVPNルーターRTV700
ブロードバンドVoIPゲートウェイRTX2000
イーサアクセスVPNルーターISP3
ISP1 ISP2
ISP1 ISP2
オフィス2
ネットワークソリューション1
2
最大100Mbit/sのスループットによる 高速インターネットアクセスの実現
10/100Mbit/s対応イーサネットインタフェースを3ポート 装備。DMZにサーバーを設置し、高速なインターネット アクセスも実現します。また、ISDN回線を利用したバッ クアップ等の多彩なネットワーク環境も構築可能です。
SOHOからオフィスまで、
様々な環境で最適なインターネットアクセスを実現。
ISDN回線からFTTH（光ファイバー）の高速な通信まで、様々な環境でインターネットを利用する最適なソリューショ ンをご紹介します。ヤマハのルーター技術が高速かつ安全なネットワークソリューションを実現します。
オフィス同士をつなぐ企業内・企業間ネットワークで 安全・安定・安心を提供。
オフィス間の LAN を接続する最適なソリューションをご紹介します。ビジネスユースに求められる高速性と高いセキュリティ性、そして ISDN 回線を利用したバッ クアップ機能によるネットワークの信頼性を確保した安心のオフィスネットワークを実現します。
ヤマハルーターホームページでは、 インターネットアクセス構成例として他にも以下のソリューションをご紹介しています。
Network SOLUTION
SOLUTION1
1
■ 電話もインターネットもつながる
■ 回線自動バックアップで安心なネットワーク
■ 自宅とオフィスで使う ［その2］
■ 高速回線（光ファイバー）につながる
■ 自宅とオフィスで使う ［その1］
■ より高速に、 より多くの端末がつながる
インターネットアクセス構成例はこちらからご覧いただけます。
http://NetVolante.jp/office/Internet_access.html
※ヤマハルーターホームページでは、自社サーバを公開する場合のRTX1000 の設定例も掲載していますので、あわせてご参照下さい。
Network SOLUTION 2
その他のインターネットアクセス構成例
RTX1000
FTTH/ADSLDMZ
オフィス
WWWサーバー
FTPサーバー
LAN
ISP
ISDN網
ネットワークソリューション2
3 ハードウェア処理による
高速VPN（IPsec）機能を標準搭載
はIPsecの暗号化処理をハードウェアで行うことにより、
インターネットVPNの高速化を実現しました。これによ り安全で高速な複数オフィス間ネットワークを簡単に 構築することができるようになり、毎月のランニングコ ストを含むトータルのコストダウンが可能となります。
自動バックアップ機能で、
高速＆安全かつ確実に
RTX1000の多彩なバックアップ機能のひとつである キープアライブ機能を使い、 オフィス間のVPNトンネ ル状態を監視します。VPNトンネルの障害を検出した 場合には、 あらかじめ指定した経路、例えばISDN回 線経由に自動的に切り替え、回線の冗長化をはかり ます。バックアップ時もメイン回線状態の監視を続け、
復旧後には自動的に経路を切り戻します。
※ヤマハルーターホームページでは、3つのオフィス間でつながる場合の RTX1000の設定例も掲載していますので、あわせてご参照下さい。
ヤマハルーターホームページでは、 オフィス間ネットワーク構成例として他にも以下のソリューションをご紹介しています。
■ ２つのオフィス間でつながる
オフィス間ネットワーク構成例はこちらからご覧いただけます。
http://NetVolante.jp/office/2point.html
その他のオフィス間ネットワーク構成例
ISP3
インターネット網
ISDN網
障害発生
ISDN S/T ISDN S/T
ISDN S/T
ISDN S/T FTTH/ADSL
FTTH/ADSL
VPNトンネル VPNトンネル
VPNトンネル
FTTH/ADSL
RTX1000
RTX1000
オフィス3オフィス3 オフィス1
オフィス2 オフィス1
バックアップ
バックアップ 障害発生
■ 正常時
インターネット網
ISDN S/T ISDN S/T
FTTH/ADSL
FTTH/ADSL
VPNトンネル
FTTH/ADSL
RTX1000
■ バックアップ時
復旧
RTX1000 RTX1000 RTX1000
SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante SOLUTION1SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante
高 速
ア ク セ ス 性 能 と 回
線 バ ッ ク ア ッ プ に よ る 多 彩 な
ネ ッ ト ワ ー ク
ソ リ ュ ー シ ョ ン
S O H か O ら 多 拠 点 ネ ッ ト ワ ー ク ま で を 高 速 か つ 安 全 に つ な ぐ
高 速 ア ク セ ス 性 能 に よ り ︑ ブ ロ ー ド バ ン ド 回 線 を 利 用 し た ネ ッ ト ワ ー ク の 高 速 化 と 回 線 コ ス ト の 削 減 を 実 現 ︒ ま た
︑ 多 彩 な 回 線 バ ッ ク ア ッ プ 機 能 に よ り
︑ イ ン タ ー ネ ッ ト V P N
︑ I
- P
V P
︑ N 広 域 イ ー サ ネ ッ ト 通 信 に 冗 長 性 を プ ラ ス
︒
安全にインターネットを利用するとともに、 サーバーを公開する構成です。RTX1000は独立した3つのイーサネットイン ターフェースを装備しており、DMZを含めた構成が1台で簡単に運用できます。ヤマハルーターとして定評のある高 度なフィルタリングによるファイアウォールと、高スループットを両立。外部からの不正アクセスに対しては不正アクセ ス検知機能でネットワークを通過するパケットをIPヘッダやフラグメント、ICMP、UDP、TCP、FTP、SMTPといったキー ワードで監視、不正なアクセスを発見し、設定によっては不正パケットを破棄することで高いセキュリティを実現します。
インターネットに接続、 自社サーバーを公開 ---
- --- -
複数のオフィスでインターネットを利用しながら、 オフィス間を安全に接続する構成です。3つのオフィスを接続する構成をご紹介します。オフィス間の通信はIPsecに より暗号化され、安全な通信が可能です。また、 インターネットに接続しているFTTH/ADSL回線に障害が発生した際、ISDN回線を利用してバックアップが可能で す。ここでは、障害発生時にISDN回線でオフィス間を直接接続するバックアップ構成を紹介しています。
複数のオフィス間をVPN接続 ---
- --- -
インターネット網
インターネットを介した企業内、企業間のネットワーク
では安全性と高速化が強く求められます。RTX1000
ISP ISP
ISP ISP
センター DMZ
LAN
ネットワークソリューション3
4
既存電話設備を活用したVoIP（IP電話サービス、 インターネット 電話）で通話コスト、 イニシャルコストの大幅削減を実現。
ヤマハのVoIP機器は利用環境に応じてビジネスホン・PBXや一般電話機の既存電話設備を活用し、 ビジネスホン・PBX経由でIP電話サービ スやネットボランチDNSサービスを利用したインターネット電話を同時に利用することが可能です。既存設備が利用できるため、 イニシャルコス トを抑えたVoIP環境の構築が実現できます。
（*IP電話サービスには順次対応予定）SOLUTION1
Network SOLUTION 4 ・ 5 ・ 6
ネットワークソリューション4・5・6
5 RTV700は、RTシリーズで培ってきたISDN技術と
NetVolanteシリーズで好評を得ているVoIP機能とを融 合させたVoIPゲートウェイです。
RTV700は、PBXと直接接続が可能なPBXポート （ISDN T点インタフェース）2つとTELポート2つを装備し、最大 同時6通話のVoIPを実現します。現在使用している ISDN回線用のビジネスホンシステムやPBXに加え、 こ のRTV700を接続して現在契約しているISDN回線の 一部をVoIPに割り当てて運用することにより、置き換え た分の月々の回線基本料金と通話料金を削減すること ができます。RTV700は、NetVolante同様にブラウザを 利用した設定も行え、短期間での導入を可能にします。
次々開始されるIP電話サービスにも順次対応し、 また NetVolanteシリーズ同様にヤマハのネットボランチDNS を利用したサービスもご利用頂けます。インターネットへ の接続やVPN機能を装備し、拠点間のネットワーク構 築に新しいソリューションが誕生しました。
SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante SOLUTION1SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante
ISDNの一部をlP電話に置き換え、基本料金、通話料金を削減 ---
- --- -
センター（本社） と多数の拠点（支店・営業所） をつなぐ
ネットワークにおいても安全・安定・安心で確実な運用を提供。
数多くの拠点間をつなぐ最適なソリューションをご紹介します。RTX2000は100Mbit/s超の高速ルーティング処理と、約150拠点とのVPN接続が可能です。安 全で確実な多拠点大規模ネットワークを実現します。
Network SOLUTION 3
100Mbit/s超の
高速ルーティング処理能力
RTX2000は、10/100Mbit/s対応イーサネットインター フェースを標準構成で8ポート装備し、FTTH（光ファ イバー）等今後さらに高速化が想定されるブロードバ ンド環境にも100Mbit/s超の高速ルーティング処理 能力で対応します。また、VPNモジュール（別売） を 搭載することにより、高速なインターネットVPNの構 築を可能にします。
インターネットVPNと
自動バックアップ機能で、高速＆安全かつ確実 複数の拠点間をインターネットを利用して、安全かつ 高 速 に接 続できます 。接 続 可 能な拠 点 数は、
RTX1000では最大30拠点、RTX2000では約150 拠点まで接続できます。メイン回線にFTTHやADSL 回線を使い、回線障害時にはISDNや他のブロード バンド回線でバックアップが可能です。
※ヤマハルーターホームページでは、安心なネットワーク構築（その2）する場合 のRTX1000の設定例も掲載していますので、あわせてご参照下さい。
ヤマハルーターホームページでは、 センター＆複数拠点間ネットワーク構成例として他にも以下のソリューションをご紹介しています。
■ インターネットVPNで接続
■ 暗号化と回線自動バックアップで安心なネットワーク ［その1］
［インターネット網にバックアップ］
■ IP-VPN網を使ってつながる
■ マルチライン・ソリューションでつながる
■ 暗号化と回線自動バックアップで安心なネットワーク ［その3］
［二重化（VRRP）／インターネット網にバックアップ］
■ フレッツグループアクセスを使ってつながる
センター＆複数拠点間ネットワーク構成例はこちらからご覧いただけます。http://NetVolante.jp/office/center.html
その他のセンター＆複数拠点間ネットワーク構成例
■ 正常時
■ バックアップ時
複数の拠点間でインターネットを利用しながら、拠点間を安全に接続する構成です。拠点間の通信をIPsecによって暗号化し、機密情報の漏洩を防ぎます。拠点側 では1台のルーターに2本のWAN回線を用意し、障害に応じて自動的に回線を切り替えます。例えば、FTTH/ADSL回線の障害が発生した場合に、ISDN回線を使 ってセンターと拠点を直結しバックアップとして利用することができます。
暗号化と回線自動バックアップで安心なネットワーク （ISDN網にバックアップ）
--- - --- -
次々にサービスが開始されているキャリアのlP電話サー ビスを利用して、電話にかかるコスト低減を実現します。
右図の例では、RT57iを利用して既存の電話とIP電話 サービスの併用により、今までお使いの電話番号も活か しつつ、 月々にかかる費用低減のためにlP電話サービス を利用します。ルーター機能としては、 インターネットヘの アクセスのみならず、拠点間の通信にVPN（PPTP） を 利用でき、安心・安全・快適なネットワーク構築を実現し ます。リモートアクセスにより、外出先などからVPN通信 が利用でき、 ビジネスユースとして高い評価を獲得してい ます。
lP電話サービスとVPN（PPTP）通信を1台で実現 ---
- --- -
右図の例では、RT56vを設置したオフィス同士のインタ ーネットを経由したデータ通信と無料通話を実現します。
専用線の敷設コストもかからず、 トータルの通信コストを 大幅に削減することができます。無料インターネット電話 は、1つのインターネット回線を用いて、FAXを含む最大3 台までの電話機で高音質な通話環境を構築することが できます。もちろん一般電話へ電話をかけたり、受けたり することができます。
通信コストを軽減させる無料インターネット電話 ---
- --- -
ISDN S/T
FTTH/ADSL FTTH
RTX1000
RTX2000
RT300i
センター
拠点
拠点
ISP1 ISP2
BRI/PRI
WWWサーバ
ISDN S/T
FTTH/ADSL FTTH
RTX1000
RTX2000
RT300i
ISP1 ISP2
BRI/PRI
WWWサーバ
障害発生 復旧
バックアップ 障害発生 VPNトンネル
インターネット網
ISDN網
インターネット網
ISDN網
DMZ
LAN
様 々 な 構 成 に 対 応
す る ヤ マ ハ の V o P I ソ リ ュ ー シ ョ ン
TEL
FAX/TEL FTTH/ADSL インターネット網
RT57i LAN間接続VPN（PPTP）
外出先
※各IP電話サービスとの接続評価、対応ファームウェアの情報は、ヤマハルーターホームページにて掲載予定です。
インターネット網 ネットボランチDNSサーバ
TEL TEL1
TEL
FAX
PC
WAN
LINE
TEL FAX
TEL2
TEL3 RT56v
LAN間接続VPN
（PPTP）
PC
IP電話 サービス
一般電話網
一般電話網 拠点A
拠点C
ISP FTTH WAN
LAN
FTTH/ADSL
FTTH/ADSL
ISDN ISDN S/T
ISDN
RTV700
インターネット網 ISDN網
リモートアクセス VPN（PPTP）
ビジネスホン PBX
PC
PBX2 PBX1
DSU
※
※：ISDN回線を収容するPBX主装置と接続する場合は、ISDN 回線と同期をとるために、本製品の「S/Tポート」とPBX主装置 に接続したISDN回線を同一のDSUにバス接続して下さい。
拠点B
RTX1000
6
SOLUTION1
RTX2000/RTV700
7
SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante SOLUTION1SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante
RTX1000
イーサアクセスVPNルーター
希望小売価格：118,000円（税別） JANコード：49 60693 20079 7 認証番号：CD02-0711JP
高速VPNと多様な回線バックアップ機能を1台で実現
高速イーサネットインタフェースを備え、光ファイバー等今 後さらに高速化が想定されるブロードバンド環境にも対応。
最大100Mbit/sの高スループット能力と併せ、高度なルー ティング機能によりインターネットへのアクセスはもちろん のこと、多様なネットワーク環境が構築可能です。
●
高速回線を利用したネットワークを低価格で構築したい
●
VPN接続にIPsecまたはPPTPを利用したい
●
バックアップ回線にISDNを利用したい
●
リモートメンテナンスをISDNで行いたい
インターネットを介した企業内、企業間のネットワークでは 速度と安全性が強く求められます。RTX1000は、IPsec によるV P N 機 能を用いて、V P Nスループット最 大 55Mbit/s（3DES使用時）による高速なインターネット VPNの構築を可能としました。これにより、安全で高速な 多拠点ネットワークを簡単に構築することができるように なり、毎月のランニングコストも含むトータルのコストダウン が可能となります。
■ 各部名称
RTX1000導入ケース
最大100Mbit/sのスループットによる
高速インターネットアクセスの実現 QoSサポート
1
従来の回線毎の障害識別によるバックアップ機能に加え、
障害をネットワーク （経路） ごとに識別し、バックアップでき る機能を搭載しています。障害の検出にICMPを利用でき、
IP-VPNや広域イーサネットのバックアップ時に障害のな い拠点の通信に影響を与えることなく、障害の発生した 経路だけを切り替えることができます。また、動的経路制 御プロトコルを使わずに障害経路を迂回する構成をとる ことができるため、拠点数が非常に多い場合、動的経路 制御プロトコルの処理に必要なCPU負荷およびネットワー ク帯域を確保できないようなネットワークのためのバックアッ プソリューションとして最適です。
多彩な自動回線バックアップ機能で 信頼性の高いネットワークを実現
3
ハードウェア処理による
高速VPN（IPsec）機能を標準搭載
2
優先制御や帯域制御などのQoSサポートにより、効率的 なデータ転送が可能です。優先制御では、VoIPなどリア ルタイム制を重視するデータから送信させることや、バック アップ時の帯域の狭い回線の通信時に、業務上優先度 の高いデータから送信させることができます。また帯域制 御では、データの種類ごとに通信帯域を確保することが できます。
4
ヤマハルーターとして定評のある高度なフィルタリングに よるファイアウォールと、高スループットを両立。特に外部 からの不正アクセスやデータの漏えい、改ざんに対し、ヤ マハ独自のIDS（不正アクセス検知）でIPヘッダやフラグ メント、ICMP、UDP、TCP、FTP、SMTP等の多くのキー ワードから事前に不正なアクセスを検知し、設定によって はパケットを破棄することで高セキュリティ性を確保できま す。
高度な不正アクセス検知や
フィルタリングによるファイアウォール
5
■ 機能
■ 対応回線 VPN（IPsec）
VPN（PPTP）
ファイアウォール
［動的フィルタリング］
［静的フィルタリング］
［不正アクセス検知］
［フレッツADSL］［Bフレッツ］
［フレッツグループアクセス他］
［フレッツISDN］
多彩なバックアップ機能
OSPF QoS VRRP
BGP4
FTTH（光ファイバー） ADSL ISDN CATV
IP-VPN網 フレッツサービス 広域イーサネット網
高速デジタル専用線 フレームリレー網
［AES］［3DES］［DES］
30
スループット 最大 100Mbit/s
VPNスループット 最大 55Mbit/s
(3DES)
最大VPN トンネル数
IPv6
搭載2
1 3 4 5 6 7
11 12 13 14 15 16 17
8 9 10
1 2 3 4
LAN1ランプ LAN2ランプ LAN3ランプ B1ランプ 5 B2ランプ
10 11 12
LAN3ポート INITボタン LINK/SPEEDランプ
6 L1ランプ 7 POWERランプ
13ISDN S/T（BRI）ポート 14SERIALコネクタ 15POWERスイッチ 16GND端子（アース端子）
17電源コード 8 LAN1ポート
9 LAN2ポート
高速なFTTH回線や広域イーサネット網等への接続による高速なネットワーク構 築を高度なルーティング機能と安定した性能で実現します。センターにRTX2000 を利用することで、多様な拡張性に富むネットワークが構築可能です。
最大100Mbit/sスループットによる 高速ネットワーク構築の実現
1 1
ハードウェア処理による高速VPN（IPsec） を実現
2
QoSによるデータの優先度を考慮した通信を実現
3
低コストで高速なインターネット環境を利用したネットワークによる企業内・企業間 通 信には高 速なV P N 処 理が可 能なルーターが必 須です。R T X 2 0 0 0は、
80Mbit/s（3DES
注）の高速VPN（IPsec）通信を実現します。
注）RTX2000には別売のVPNモジュールが必要です。
QoS（優先制御、帯域制御、ToS）サポートにより、データの優先度を考慮した効 率的なデータ転送を実現します。
ISDN対応ビジネスホン、PBXを直結できるインタフェースを装備しており、既存の 電話機システムを活用したVoIP化が可能です。アナログ電話インタフェースも装 備しているため、FAX機等ビジネスホンを経由しない機器も直結できます。
既存電話設備の活用でイニシャルコスト低減
IP電話、 インターネット電話が同時6通話可能
2
より快適で、 便利なVoIP機能を搭載
3
1台でVoIP（IP電話、 インターネット電話）が同時6通話可能。また、 ダイヤルイン 機能により、 ビジネスホン、PBXに接続された特定の電話機をダイレクトに呼び出 すことが可能です。
VoIPを快適に利用するための様々な機能を搭載。SIPサーバ対応、PLC、音声 圧縮に加え、音声品質向上機能として、 エコーキャンセラ、優先制御を、FAX通信 品質向上機能として自動バッファ調整機能などを搭載しております。
※写真はLANモジュール「YBB-8FE-TX」装着時のものです。
●
VoIP（IP電話、 インターネット電話） を導入して通信コストの 大幅削減を実現したい
●
VoIP導入は既存電話設備の利用でイニシャル投資コストを抑えたい
●
IP電話サービスを併用したい
1 2 3 4
電源コード抜け防止金具 CONSOLE コネクタ LINK/DATA ランプ 電源インフレット 5 POWERランプ
7 8 9 10
ALMランプ 10/100ランプ LANポート 拡張スロット
※写真はLANモジュール 装着
11通風口 6 POWERスイッチ
1
4 5 6 7 8 9 10
2 3
11
■ 各部名称
150
スループット 最大 100Mbit/s
VPNスループット 最大 80Mbit/s
(3DES)
■ 機能
■ 対応回線
VPN（IPsec） ファイアウォール
［動的フィルタリング］
［静的フィルタリング］
［フレッツADSL］［Bフレッツ］
［フレッツグループアクセス他］
多彩なバックアップ機能
OSPF QoS VRRP
BGP4
FTTH（光ファイバー） ADSL CATV
IP-VPN網
フレッツサービス
広域イーサネット網
［AES］［3DES］［DES］ 推奨VPN
トンネル数
RTX2000
イーサアクセスVPNルーター
RTV700
ブロードバンドVoIPゲートウェイ
価格：398,000円（税別） JANコード：49 60693 20078 0 認証番号：D02-0712JP 価格：178,000円（税別） JAN ：49 60693 22228 7 認証：CD03-0411JP
100Mbit/s超の高速ルーティング 処理能力を実現
ISDN対応ビジネスホン、
PBXが直結可能。
通信コストの大幅削減を実現
●
多拠点接続に高性能センタールーターを低コストで導入したい
●
バックアップ回線にブロードバンドを利用したい
●
高速な多拠点インターネットVPN接続ネットワークを構築したい
●
拡張スロットを利用して多様な、拡張に富むネットワークを構築したい
RTX2000導入ケース RTV700導入ケース
IPv6
搭載■ 対応回線
［フレッツADSL］［Bフレッツ］
［フレッツグループアクセス他］
［フレッツISDN］
FTTH（光ファイバー） ADSL フレッツサービス CATV
ISDN
IP-VPN網 広域イーサネット網 高速デジタル専用線
2
スループット 最大 100Mbit/s
VPNスループット 最大 10Mbit/s
(3DES)
推奨VPN トンネル数
IPv6
搭載■ 機能
VPN（IPsec） ファイアウォール
［動的フィルタリング］
［静的フィルタリング］
［不正アクセス検知］
VPN（PPTP）
QoS
［AES］［3DES］［DES］
VoIP機能
［音声品質機能］［FAX通信品質向上機能］
［ダイヤルイン機能］［VoIP同時6通話］
■ 各部名称 2
1 3 4 5 6 7
8 9 1112 14 15
16 17
1 2 3 4
POWERランプ WANランプ LANランプ ISDNランプ
（L1・B1・B2）
5 PBX1ランプ
（L1・B1・B2）
9 WANポート（1ポート）
10TELポート（2ポート）
11ISDN Uポート（1ポート）
6 PBX2ランプ
（L1・B1・B2）
7 VoIPランプ
12ISDN S/Tポート（1ポート）
13PBXポート（2ポート）
14CONSOLEポート 15POWERスイッチ 16GND端子（アース端子）
17電源コード 8 LANポート
（4ポート）
10 13
オプション（RTX1000,RT105シリーズ専用）
RTX1000、RT105シリーズで使用可能。
1セットで2台まで装着可能。
19インチラック 1Uサイズ
YRK-1000
価格：18,000円（税別）
JANコード：49 60693 22134 1 ラックマウントキット
RTシリーズ
8
SOLUTION1
ネットボランチシリーズ
9
SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante SOLUTION1SOLUTION2SOLUTION3SOLUTION4.5.6RTX1000RTX2000/RTV700RT SeriesNetVolante
RT300i
価格：550,000円（税別） JANコード：49 60693 16561 4 認証番号：CD01-0520JP / L01-0171
拡張性、冗長性、信頼性、操作性を備えたモジュール型センタールーター
■ 機能
■ 対応回線
IPv6 搭載 WindowsR
XP対応
UPnP
対応 WindowsR Messenger 対応
VoIP
VoIP
VPN機能強化
FTTH（光ファイバー) ADSL フレッツ回線
CATV ISDN
一般家庭からSOHO、多拠点ネットワークまでネットボラ ンチ電話番号（ネットボランチDNSサービス使用） を使 った通話料無料の音声通話ソリューションを実現します。
VoIP（IP電話、 インターネット電話）、VPN（PPTP）、 ファイアウォールを1台で実現するオールインワンルーター。
多拠点ネットワークからSOHO、家庭に至るまで高い信頼性で安定したネットワーク構築を実現します。
VoIPとVPN（PPTP）で広がる
音声とデータのトータルソリューション
無料インターネット電話（VoIP）
ネットボランチ、RTV700同士なら通話料無料
外出先や自宅からVPN（PPTP）機能を利用して、会社 などのネットワークに安全かつ快適なインターネット回線 を使ったリモートアクセスを実現します。
VPN（PPTP）機能
安全＆快適リモートアクセス
一般家庭から多拠点ネットワークまで使える安心のセキ ュリティ機能です。IPv6環境でも同様の機能が利用可
能です。
クラスNo.1ファイアウォール
充実のセキュリティ機能
※ADSL、CATV、FTTH（光ファイバー）回線との接続には、別途ADSLモデム、ケーブルモデムまたはメディアコンバーターが必要です。また複数のパソコンでの使用を認めていないプロバイダもありますので、契約内容をよくご確認ください。
※無料インターネット電話（VoIP）は、発着信双方がブロードバンド回線（128Kbps以上）とグローバルIPアドレスを持ち、インターネット電話機能を持つヤマハルーターに接続された電話機間で利用可能です。（プロバイダ接続料金は、別途必要です。）
※「10.×.×.×」「172.16.×.×〜172.31.×.×」「192.168.×.×」のようなプライベートアドレスを使用しているインターネット環境（CATV等）では、無料インターネット電話（VoIP）やネットボランチDNSサービスは使用できません。
※ヤマハネットボランチシリーズの詳細情報は、ヤマハルーターホームページ（http://NetVolante.jp）またはネットボランチカタログをご覧下さい。
ネットボランチが提供する無料のサービス ネットボランチDNSサービス
ネットボランチシリーズ
※ネットボランチDNSサービスは、netvolante.jpというドメイン名をネットボランチユーザーが自由に利用できるダイナミックDNSの一種です。詳細はヤマハルーターホームページ（http://NetVolante.jp）またはネットボランチカタログをご覧下さい。
1 ネッ トボランチ電話番号
ネットボランチ同士の無料インターネット電話が楽しめる！2 ネッ トボランチホストアドレス
自分だけのサーバーを無料で公開できる！無料電話
（ネットボランチDNSサービス）
手 軽
（一般電話機で通話）
+
高音質
（SIP対応/無圧縮）
+
（暗号機能RC4）安 全便利
（ネットボランチDNSサービス）
+
リモートアクセス
（PPTP）
+
IPマスカレードNAT &+
フィルタ静的 フィルタ動的 不正アクセス検知I P マスカレード
NAT 静的
フィルタ 動的 フィルタ
不正 アクセス検知
柔軟なアドレス変換 基礎 セキュリティ
応用 セキュリティ
高品質の 上級セキュリティ
アドレス変換機能 不正アクセスを
防御 受発信データの
チェック＋選別 YAMAHAのクラスNo.1ファイアウォール 簡易ファイアウォール 一般的なファイアウォール
■ 機能
ブロード バンド
ブロード INTERNET バンド
DNS
ISP ISP
ネットボランチ DNSサービスの利用
一般電話機で通話可能
SIP SIP
手 軽
無料電話
無圧縮64kbps
高音質
ネットボランチDNS サービスを利用した 無料インターネット電話
INTERNET 暗号機能RC4
DNS
VPN
ネットボランチ DNSサービスの利用
安 全
便 利
［IP電話サービス］［インターネット電話］
［ダイヤルイン機能］［カスケード接続機能］
［音声・FAX通信品質向上機能］
［音声圧縮（G.729a）］
スループット 最大 100 Mbit/s
IPv6 搭載 WindowsR
XP対応
UPnP
対応 WindowsR Messenger 対応 スループット
最大 12Mbit/s
■ 対応回線
FTTH（光ファイバー) ADSL 一般電話回線
CATV フレッツ回線
［IP電話サービス］［インターネット電話］［ダイヤルイン機能］
［カスケード接続機能］
［音声通話のみ］
RT57i
価格：オープンプライス JANコード：49 60693 22197 6 ブロードバンドVoIPルーター（ISDN回線対応）
RT56v
価格：オープンプライス JANコード：49 60693 19761 5 ブロードバンドVoIPルーター（一般電話回線対応）
VoIP機能
無料インターネット電話や050番号IP電話サービス（順次対応予定）の利用が 可能です。一般電話機やビジネスホン・PBXに直結可能なアナログポートを2ポ ート装備し、同時2通話が可能
（注）です。また、 ダイヤルイン機能や、同時通話数、
接続電話端末数を拡張できるカスケード接続機能を搭載しています。
注）同時2通話をIP電話サービスで利用する場合はIP電話サービス事業者と2通話の契約が必要です。
VoIP機能の強化
●
音声品質向上機能
●FAX通信品質向上機能（自動バッファ調整）
●
音声圧縮（G.729a）対応
●音声圧縮でISDN環境でのVoIPの利用可
ルーター機能
●
最大100Mbit/s、実効50Mbit/sスループット
（注）●
VPN（PPTP）機能（PPTPサーバー/パススルー/クライアント）
●
優先制御機能
●クラスNo.1ファイアウォール機能
●IPv6
注）PPPoE+NAT+ファイアウォール測定値
VoIP機能
（注1）無料インターネット電話や050番号によるIP電話サービス（順次対応予定）の 利用が可能です。一般電話機やビジネスホン・PBXに直結可能なアナログポー トを3ポート装備し、同時3通話が可能
（注2）です。特定の電話機をダイレクトに呼 出すことができるダイヤルイン機能や同時通話数、接続電話端末数を拡張でき るカスケード接続機能を搭載しています。
注1）VoIP機能とデータ通信を併用する場合はVoIPの音質に影響がでる可能性があります。
注2）同時3通話をIP電話サービスで利用する場合はIP電話サービス事業者と3通話の契約が必要です。
ルーター機能
●
VPN（PPTP）機能（PPTPサーバー/パススルー/クライアント）
●
クラスNo.1ファイアウォール機能
●IPv6
注）PPPoE+NAT+ファイアウォール測定値 モジュール型センタールーター
■ 対応回線
OSPF QoS※2 VRRP
BGP4
FTTH（光ファイバー） ADSL
高速デジタル専用線 CATV
［フレッツADSL］
［フレッツISDN］
［フレッツグループアクセス他］
ISDN フレッツサービス IP-VPN網
フレームリレー網 広域イーサネット網
150
推奨VPN トンネル数
オプション（RTX1000,RT105シリーズ専用）
シングルポート型［拠点側ルーターのスタンダードモデル］
● Ethernet×2ポート装備（LAN, WAN 各1ポート）
高速デジタル専用線 フレームリレー網 VPN（PPTP）
VRRP OSPF BGP4
RT105i
価格：110,000円（税別）JANコード：49 60693 17666 5 認証番号：CD01-0126JP / L01-0041
価格：68,000円（税別）
JANコード：49 60693 18822 4 認証番号：D01-1052JP / L01-0355 シングルポート型ルーター
YRK-1000
価格：18,000円（税別）
JANコード：49 60693 22134 1 RTX1000、RT105シリーズで使用可能。
1セットで2台まで装着可能。
19インチラック 1Uサイズ ラックマウントキット
● BRI×1ポート装備
● Ethernet×1ポート装備（LAN）
■ 機能
VPN（IPsec） ファイアウォール 多彩なバックアップ
［AES］
［3DES］
［DES］
［動的フィルタリング］
［静的フィルタリング］
［不正アクセス検知］
IPv6 搭載
RT105e
シングルポート型ルーター
■ 対応回線
ISDN フレッツ・ISDN
IP-VPN網 広域イーサネット網 VPN（PPTP）
VRRP OSPF BGP4
■ 機能
VPN（IPsec） ファイアウォール 多彩なバックアップ
［AES］
［3DES］
［DES］
［動的フィルタリング］
［静的フィルタリング］
［不正アクセス検知］
IPv6 搭載
■ 対応回線
ADSL フレッツ・ADSL CATV
●
BRI×1、LAN（10BASE-T/100BASE-TX）×1、電源ユニット×1を標準装備
●
別売の拡張モジュール増設で柔軟なネッ トワーク構築を実現
●
OSPF（大規模ネッ トワーク用通信プロトコル）対応
●
VRRP（バックアップ可能な冗長構成のネッ トワーク構築を実現）対応
モジュール・ユニット名 PRIモジュール BRIモジュール
LANモジュール VPNモジュール 電源ユニット
希望小売価格 150,000円 100,000円 120,000円 100,000円 100,000円 110,000円 仕様
専用線多重、INSネット1500対応PRI装備 INSネット1500、192k〜1.5Mbit/sの専用線・FR対応 BRI（S/Tインターフェース）8ポート装備、INSネット64及び64、128kbit/sの専用線・FR対応 BRI（Uインターフェース）8ポート装備、INSネット64及び64、128kbit/sの専用線・FR対応（DSU内蔵）
10BASE-T/100BASE-TX 1ポート搭載
VPN処理高速化 最大500対地まで接続可能（対地数は利用環境によって異なります）
100V、50/60Hz（2台の電源ユニットにより冗長構成が可能）
品番 YBA-1PRI-M YBA-8BRI-ST YBA-8BRI-U YBA-1ETH-TX
YBA-VPN-A YPA-A
ポート数 1 8 8 1
−
−
※RT300iではPCMCIAカードを使用する際、PCMCIAのFlash ATAメモリカード（市販のノートパソコン用）に設定情報、ファームウェア、ログの記録・保存が可能です。
※動作確認済みのメモリ、PCMCIAカードの品番については弊社ホームページ URL http://www.rtpro.yamaha.co.jpに掲載しております。
※32M、64M、128MbyteのSO-DIMM（市販のノートパソコン用）をRT300iの増設メモリとして利用できます。
※1.ネットワークバックアップ機能には対応していません。
※2.INSインターフェースのみ適応可能です。
■ RT300i専用拡張モジュール、ユニット（別売）
・拡張モジュール用スロット×4 ・メモリーカード用PCMCIAスロット×1 ・増設用電源ユニット用スロット×1
■ 機能 VPN（IPsec）
［AES］［3DES］［DES］
ファイアウォール
［動的フィルタリング］
［静的フィルタリング］
［不正アクセス検知］
多彩なバックアップ機能※1 VPN（PPTP）
IPv6 搭載
■ IPv6を標準搭載
■ IPv6のP2P環境だからこそセキュリティが重要
IPv6との接続方式は、トンネル、ネイティブ、デュアルの各方式をサポートしています。ルーターに搭載されて いる機能は、IPv4とIPv6のデュアルスタック化しており、新機能も速やかにIPv6化されます。また、DHCPv6- PDなどのIPv6特有の技術開発やプロバイダとの連携にも積極的に取り組んでいます。これにより、将来 IPv6が必要になった時にもシームレスに移行することが可能です。
IPv6ネットワークのコネクティビティを提供するルーターには、IPv6のP2P環境でのセキュリティを確保する機 能が必要です。ヤマハのルーターでは、定評のある高度なフィルタリング（動的フィルタリング・静的フィルタリ ング）によるファイアウォール機能のIPv6化を他に先駆けて完了しており、IPv4とIPv6で同レベルのセキュリ ティを確保することができます。IPsec搭載機種においては、IPv4と同様のIPsecによるVPNが利用可能で す。これにより、今すぐIPv6による安全なネットワークを構築することができます。
IPv6
搭載20
最大VPN トンネル数
30
最大VPN トンネル数
