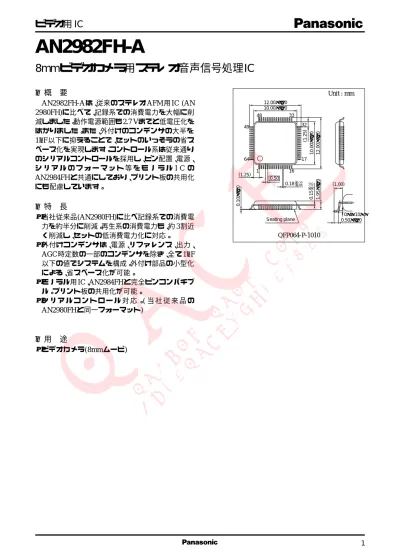

AN2982FH-A

■ 概 要

AN2982FH-Aは、従来のステレオ AFM 用 IC (AN

2980FH)に比べて、記録系での消費電力を大幅に削 減しました。動作電源範囲も2.7 Vまでと低電圧化を はかりました。また、外付けのコンデンサの大半を 1µF以下に抑えることで、セットのいっそうの省ス ペース化を実現します。コントロール系は従来通り のシリアルコントロールを採用し、ピン配置、電源、 シ リ ア ル の フ ォ ー マ ッ ト 等 を モ ノ ラ ル I C の AN2984FHと共通にしており、プリント板の共用化 にも配慮しています。

■ 特 長

• 当社従来品(AN2980FH)に比べ記録系での消費電 力を約半分に削減。再生系の消費電力も、約 3 割近 く削減し、セットの低消費電力化に対応。 • 外付けコンデンサは、電源、リファレンス、出力、 AGC時定数の一部のコンデンサを除き、全て 1µF 以下の値でシステムを構成。外付け部品の小型化 による、省スペース化が可能。 • モノラル用 IC、AN2984FH と完全ピンコンパチブ ル。プリント板の共用化が可能。 • シ リ ア ル コ ン ト ロ ー ル 対 応 。( 当 社 従 来 品 の AN2980FHと同一フォーマット)

■ 用 途

• ビデオカメラ(8mm ムービ) QFP064-P-1010 Unit : mm 10.00±0.20 48 33 32 17 16 1 64 49 12.00±0.20 10.00 ± 0.20 0.10 ± 0.10 12.00 ± 0.20 1.95 ± 0.20 (1.25) (1.25) 0.50 0.18+0.10 −0.05 + 0.10 − 0.05 0.15 Seating plane (1.00) 0.50±0.20 0° to 10°

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

ライン出力L-ch f 特可変 _{GND NR}モニタ ライン出力R-ch マイク入力L-ch NC ライン入力L-ch ライン入力R-ch マイク入力R-ch HP出力L-ch HP用GND Pin48パワー On/Off VCCH 4.75V V_CC 3.0V VCC 3.0V 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 DCシフト 回路（+16dB） DCシフト 回路（+16dB） 出力切替 R/L/ST/Mute DCシフト 回路（+16dB） Mute 判別出力 オーディオ LPF MATRIX DET AGC AGC FADE Mic入力のみ FADE Mic入力のみ 15dB 15dB フェード コントロール 回路 CCA レベル センサ用 LPF LS レベル センサ 変換V/1 過変調 リミッタ SW NR SW NR VCO LPF MIX 1.7MHz PLL 1.5MHz PLL 位相比較 リミッタ _マルチモノ オーディオ LPF ST/MONO 判別 1.5MHz側BPF 1.7MHz側BPF BPF LPF VCO 位相比較 リミッタ _検出回路DOD _検出回路Mute 分周期 NTSC/PAL ECL 1/8 過変調 リミッタ V/1変換 LS レベル センサ レベル センサ用 LPF CCA L/Rミックス 信号 MIX L-ch VCCH VCC VREFH VREF VREF VREF VREF Mic Mic Line Line L-chへ L-chへ PB PB PB Rec Rec Rec Rec Rec PB PB Rec Rec Rec PB PB PB _PB SP LP B C ステレオ ON Rec PB PB Rec LP LP SP SP C B PB PB PB PB PB PB PB Rec Rec Rec Rec Rec Rec fSC入力 GND GND PG入力 CS Clock Data Serial Out NC 再生RF入力 BPFモニタ BPF調整 Rec RF出力 フェードコントロール f 特可変 SW R-ch GND ST/Mono Out NC NR モニタ デビエーション調整 Rec PB SP LP PB PB Rec

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

2 FMエンファシス C 端子 R-ch 34 PLLループフィルタ L-ch 3 NRエンファシス C 端子 R-ch 35 N.C. 4 NR基準電圧 C端子 R-ch 36 デビエーション調整端子 L-ch 5 LPエンファシス C 端子 R-ch 37 マイク入力強制モノラル記録SW 6 LPエンファシス 2 C 端子 R-ch 38 LS リカバリ C 端子 L-ch 7 LSウエイティング C 端子 1 R-ch 39 LS ホールド C 端子 L-ch 8 LSウエイティング C 端子 2 R-ch 40 GND 9 GND 41 LSウエイティング C 端子 2 L-ch 10 LS ホールド C 端子 R-ch 42 LSウエイティング C 端子 1 L-ch 11 LS リカバリ C 端子 R-ch 43 LPエンファシス2 C 端子 L-ch 12 モノラル / ステレオ判別出力 44 LPエンファシス C 端子 L-ch 13 デビエーション調整端子 R-ch 45 NR基準電圧 C端子 L-ch 14 N.C. 46 NRエンファシス C 端子 L-ch 15 PLLループフィルタ R-ch 47 FMエンファシス C 端子 L-ch 16 NRモニタ端子 R-ch 48 N.C. 17 シリアル出力(モノラル判別) 49 ライン出力 L-ch 18 Data入力 50 ヘッドホン出力 L-ch 19 Clock入力 51 GND 20 CS入力 52 ライン / ヘッドホン出力 R-ch 21 PGパルス入力ピン 53 ミュート判別出力 22 GND 54 VCCH 23 N.C. 55 1/2 V_CCH(V_REFH) 24 再生 RF 入力 56 V_CC 25 Stereo/Mono判別検波ピン 57 マイク入力 L-ch 26 BPFコントロール端子 58 1/2 VCC(VREF) 27 N.C. 59 ライン入力 L-ch 28 BPFモニタ端子 60 N.C. 29 記録時 FM 出力 61 入力AGC 用検波ピン 30 ミュート検波ピン 62 ライン入力 R-ch 31 GND 63 V_CC 32 fSC入力ピン 64 マイク入力 R-ch

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 推奨動作範囲

項目 記号 範囲 単位 電源電圧 VCC1 2.7 ∼ 3.3 V V_CC2 4.5 ∼ 5.0 V 項目 記号 条件 最小 標準 最大 単位 回路電流 記録時回路電流 1 I56R VCC1 = 3.00 V, Rec, 無信号時 15 19 23 mA 測定 Pin56 記録時回路電流 2 I_54R V_CC2 = 4.75 V, Rec, 無信号時 1.6 2.9 4.5 mA 測定 Pin54 再生時回路電流 1 I56P VCC1 = 3.00 V, PB, 無信号時 45 55 70 mA 測定 Pin56 再生時回路電流 2 I_54P V_CC2 = 4.75 V, PB, 無信号時 1.6 2.9 4.5 mA 測定 Pin54 マイク AGC 特性 マイク AGC 基準 VOAL_L V_IN = −38 dBS, f = 400 Hz −8.0 −7.0 −6.0 dBS 出力レベル VOALR 測定 Pin49,52

マイク AGC 基準 BAC1 VOALR/VOALL比, 測定Pin49,52 − 0.55 0 +0.55 dB

出力レベル R/L 差 マイク AGC 基準出力歪率 THAL_L V_IN = −38 dBS, 1 kHz  0.02 0.1 % THALR THD 10次まで , 測定Pin49,52

■ 電気的特性

V

CC1

=

3.00 V, V

CC2

=

4.75 V, Ta

=

25

°

C

注 ) 特に指定のない限り、30 kHzの LPF を使用。レベル測定は f = 400Hz。 歪、クロストーク関係の測定は、f = 1kHzにて測定。 注 ) *1 : 動作周囲温度および保存温度の項目以外はすべて Ta = 25 °Cとする。 *2 : Ta = 70 °C V_CC2 5.5 V 電源電流 I_CC  A 許容損失 *2 _P D 360 mW 動作周囲温度 *1 _T opr −20 ∼+70 °C 保存温度 *1 _T stg −55 ∼+125 °C

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

マイク AGC 特性（つづき）

マイク AGC ON 出力 VOALL1 VIN = −34 dBS, f = 400 Hz −5.0 −3.0 −1.0 dBS

レベル 1 (REF + 4 dB) VOAL_R1 測定 Pin49,52

マイク AGC ON 出力 VOAL_L2 V_IN = −18 dBS, f = 400 Hz −5.0 −2.0 +1.0 dBS

レベル 2 (REF+20 dB) VOALR2 測定 Pin49,52

マイク AGC ON 出力 VOALL3 VIN = −2 dBS, f = 400 Hz −3.0 0.0 +3.0 dBS

レベル 3 (REF+36 dB) VOAL_R3 測定 Pin49,52

マイク AGC ON 出力 THAL_L3 V_IN = −2 dBS, 1 kHz  0.35 1.0 %

歪率 3 (REF+36 dB) THALR3 THD 10次まで , 測定Pin49,52

マイク AGC ON 出力 RVOL12 VOALL2/VOALL1 − 0.5 1.0 − dB

レベル差 2/1 (+20/+4 dB) RVO_R12 VOAL_R2/VOAL_R1, 測定Pin49,52

マイク AGC ON 出力 RVOL23 VOALL3/VOALL12 0.0 2.0 − dB

レベル差 3/2(+36/+20 dB) RVOR23 VOALR3/VOALR2, 測定Pin49,52

マイクAGC VNAL_L 入力なし, A カーブフィルタ使用  −72 −70 dBS

出力雑音電圧 VNAL_R 測定 Pin49,52

ライン入出力特性

ライン入力時 VOLLL VIN = −38 dBS, f = 400 Hz −8.0 −7.0 −6.0 dBS

基準出力レベル VOLL_R 測定 Pin49,52

ライン入力時 BLC1 VOLL_R/VOLL_L比 , 測定 Pin49,52 − 0.55 0 +0.55 dB

基準出力レベル R/L 差 ライン入力時 THLL_L V_IN = −38 dBS, 1 kHz  0.02 0.1 % 基準出力歪率 THLL_R THD 10次まで , 測定Pin49,52 ライン入力 VNLLL 入力なし, A カーブフィルタ使用  −72 −70 dBS 出力雑音電圧 VNLLR 測定 Pin49,52 E−E系特性 周波数特性 1 VOLF_L1 V_IN = −38 dBS, 20 kHz/400 Hzの比 −1.0 0.0 +1.0 dB 20 kHz/400 Hz VOLFR1 測定 Pin49,52 周波数特性 2 VOLFL2 VIN = −38 dBS, 80 kHz/400 Hzの比  −7.0 −5.0 dB 80 kHz/400 Hz VOLF_R2 測定 Pin49,52 フェードコントロール V_FANOL フェードがかからないコントロー 0.0  0.5 V 非減衰保持電圧 V_FANOR ル電圧範囲を測定。(測定は1 dB減 衰ポイント), 測定 Pin49,52

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

E−E系特性（つづき） フェードコントロール VFALL VIN = −38 dBS, 1 kHz, Aカーブフィ  −74 −69 dBS 最大減衰出力 VFAL_R ルタ使用, 測定 Pin49,52 ラインミュート減衰出力 VMLM_L V_IN = −28 dBS, 1 kHz, Aカーブフィ  −83 −80 dBS VMLMR ルタ使用, 測定 Pin49,52 E−E系ミュート VDCROL 記録時ライン出力のミュート On/ −200 0 +200 mVPP

切換時出力 DC 段差 V_DCROR Off時のDC 段差 , 測定Pin49,52

ライン最大出力電圧 VOLM_L f = 1 kHz, THD = 1 %時出力 0.5 2.5  dBS VOLMR 測定 Pin49,52 E−E系チャネル VCTLRL VIN = −28 dBS, 1 kHz, Aカーブフィ  −71 −67 dBS クロストーク VCTLR_R ルタ使用, 測定 Pin49,52 マイク−ライン間 VCTINML VIN = −28 dBS, 1 kHz, Aカーブフィ  −71 −67 dBS クロストーク VCTINMR ルタ使用, 測定 Pin49,52 HP出力系 ヘッドホン基準出力レベル VHC8_L V_IN = −38 dBS, 400 Hz, 120+8Ω負荷 −33 −31 −29 dBS VHC8R 8 Ω端 , 測定 Pin50,52 ヘッドホン基準 BHC1 VHC8R/VHC8L比, 測定 Pin50,52 −1.0 0.0 +1.0 dB 出力レベル R/L 差 ヘッドホン基準出力歪率 THHC8_L V_IN = −38 dBS, 1 kHz, THD 10次  0.01 0.5 % THHC8R 測定 Pin50,52 ヘッドホン出力雑音電圧 VNHCO_L 入力なし, 8 Ω端, A カーブフィル  −96 −93 dBS VNHCO_R タ使用 , 測定Pin50,52 ヘッドホン最大出力電圧 VMHH8L f = 1 kHz, THD = 1 %時, 120+8 Ω −1.0 1.0  dBS VMHH8R 負荷 , Pin 端, 測定Pin50,52 デビエーション調整 FM記録デビエーション DEV₁₅ V_IN = −38 dBS, 400 Hz 0.1  2.9 V 調整電圧 DEV17 測定 Pin36,13 NR特性 NRエンコード基準出力歪率 THORLL VIN = −38 dBS, 1 kHz, SP  0.2 0.5 % THORL_R THD 10次まで , 測定Pin33,16 NRエンコードリニアリティ VORLIL VIN = −78/−38 dBSの比, f = 400 Hz −22.5 −21.5 −20.5 dB VORLIR SPモード , 測定 Pin33,16

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

NR特性（つづき） NRエンコード VFSRLL VIN = −48 dBS, SPモード, f =10 kHz 3.6 4.8 6.0 dB 周波数特性 SP モード VFSRL_R /400Hzの比, 測定Pin33,16 NRエンコード VFSRL_L1 V_IN = −48 dBS,f = 2 kHz 1.0 1.4 1.8 dB 周波数特性 LP モード 1 VFSRLR1 LP/SPの比 , 測定 Pin33,16 NRエンコード VFSRLL2 VIN = −48 dBS,f = 10 kHz 2.2 2.7 3.2 dB 周波数特性 LP モード 2 VFSRL_R2 LP/SPの比 , 測定 Pin33,16 NRエンコード VNRR_L 入力なし, SP モード, A カーブフィ  −57 −53 dBS 出力雑音電圧 VNRLR ルタ使用, 測定 Pin33,16 NRエンコード SERL VIN = −28 dBS, 1 kHz, Aカーブフィ  −57 −53 dBS チャネルクロストーク SER_R ルタ使用 , SP, 測定 Pin33,16 エンコードステレオセパレー VBSRLR VIN = −38 dBS, 400 Hz,STE(ステレオ)  −25 −17.5 dB ション同相入力時 R-ch 測定 /BIL(バイリンガル)の比 ,SP, 測定Pin16 エンコードステレオセパレー VBSRLL VIN = −38 dBS,400 Hz  −25 −17.5 dB ション逆相入力時 L-ch 測定 STE/BILの比, SP, 測定Pin33 FM変調特性 VCO発振周波数 fONTL fSC = 3.579545 MHz 1.499 1.500 1.501 MHz NTSCモード 1.5 MHz V_fsc = 200 mV_PP, 測定Pin29 VCO発振周波数 f_ONTR f_SC = 3.579545 MHz 1.699 1.700 1.701 MHz NTSCモード 1.7MHz Vfsc = 200 mVPP, 測定Pin29 VCO発振周波数 f_OPAL f_SC = 4.433619 MHz 1.499 1.500 1.501 MHz PALモード 1.5MHz V_fsc = 200 mV_PP, 測定Pin29 VCO発振周波数 fOPAR fSC = 4.433619 MHz 1.699 1.700 1.701 MHz PALモード 1.7MHz Vfsc = 200 mVPP, 測定Pin29 f_SC入力レベル範囲 V_fsc 上記 , 発振周波数を保証する入力 100 200 1000 mV_PP レベル , 測定 Pin32 FM出力レベル VVCOL 1.5 MHzのキャリアレベル 178 210 245 mVPP 1.5 MHz側成分 NTSC , f_sc = 3.579545 MHz V_fsc = 200 mV_PP, 測定Pin29 FM出力レベル VVCOR 1.7 MHzのキャリアレベル 137 165 194 mVPP 1.7 MHz側成分 NTSC , f_sc = 3.579545 MHz Vfsc = 200 mVPP, 測定Pin29

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

FM変調特性（つづき） FM(VCO)出力 VCOMIX 1.5/1.7MHzの比 , NTSC , 1.5 2.2 2.9 dB L/Rミックス比 fsc = 3.579545 MHz V_fsc = 200 mV_PP, 測定Pin29 FM(VCO)出力 VVCOL2 基本波を 0 dB, NTSC  −35 −28 dB 2次高調波歪 1.5 MHz 負荷 10 kΩ以上, 測定 Pin29 FM(VCO)出力 VVCO_R2 基本波を 0 dB, NTSC  −35 −28 dB 2次高調波歪 1.7 MHz 負荷 10 kΩ以上, 測定 Pin29 FM(VCO)出力 VVCOL3 基本波を 0 dB, NTSC  −60 −40 dB 3次高調波歪 1.5 MHz 負荷 10 kΩ以上, 測定 Pin29 FM(VCO)出力 VVCO_R3 基本波を 0 dB, NTSC  −60 −40 dB 3次高調波歪 1.7 MHz 負荷 10 kΩ以上, 測定 Pin29 FM過変調リミッタ VALIML VIN = −2 dBS, f = 10 kHz, 最大デビ 80 100 120 kHz レベル 1.5 MHz エーション測定 , 測定 Pin29 FM過変調リミッタ VALIM_R V_IN = −2 dBS, f = 10 kHz, 最大デビ 40 50 60 kHz レベル 1.7 MHz エーション測定 , 測定 Pin29 基準 FM 変調歪率 THDFML VIN = −38 dBS, f = 1 kHz, 復調器で  0.2 0.5 % 1.5MHz側, 1.7MHz 側 THDFM_R 再生後, SP, 測定 Pin29 BPF特性 BPF周波数調整 BPFADJ f = 1.625 MHz, VIN = 15 mVPPの 0.1  2.9 V

f = 1.625 MHz SIN波Pin22 に入力。Pin23を10 kΩ

で VCC, GNDに切り換え, レベル が 0.1 dB 以内に入るよう調整。 Pin26-GND間に 22kΩの抵抗と           0.01µFの容量を接続 ,Pin22 に 150kΩの抵抗を介して調整。        測定 Pin26 BPF Main BFM150 VIN = 15 mVPP, f = 1.50 MHz 120 164 230 mVPP 1.5 MHzモニタレベル SPモード , 測定Pin28 BPF Main 周波数特性 BFM080 VIN = 15 mVPP, f = 0.80 MHz, 0.80/  −45 −40 dB 0.80/1.50 MHz 1.50 MHz, SPモード , 測定 Pin28 BPF Main 周波数特性 BFM₁₄₀ V_IN = 15 mV_PP, f = 1.40 MHz, 1.40/ −7.0 −4.0 −0.0 dB 1.40/1.50 MHz 1.50 MHz, SPモード , 測定 Pin28

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

BPF特性（つづき） BPF Main 周波数特性 BFM₁₆₀ V_IN = 15 mV_PP, f = 1.60 MHz, 1.60/ −7.0 −4.0 0.0 dB 1.60/1.50 MHz 1.50 MHz, SPモード , 測定 Pin28 BPF Main 周波数特性 BFM165 VIN = 15 mVPP, f = 1.65 MHz, 1.65/  −15.0 −7.0 dB 1.65/1.50 MHz 1.50 MHz, SPモード , 測定 Pin28 BPF Main 周波数特性 BFM₂₅₀ V_IN = 15 mV_PP, f = 2.50 MHz, 2.50/  −45 −40 dB 2.50/1.50 MHz 1.50 MHz, SPモード , 測定 Pin28 BPF Sub BFM150 VIN = 12 mVPP, f = 1.70 MHz, 90 139 210 mVPP 1.7MHzモニタレベル SPモード , 測定Pin28 BPF Sub 周波数特性 BFS₁₅₀ V_IN = 12 mV_PP, f = 1.50 MHz, 1.50/  −35 −22.5 dB 1.50/1.70 MHz 1.70 MHz, SPモード , 測定 Pin28 BPF Sub 周波数特性 BFS160 VIN = 12 mVPP, f = 1.60 MHz, 1.60/  −15.0 −9.0 dB 1.60/1.70 MHz 1.70 MHz, SPモード , 測定 Pin28 BPF Sub 周波数特性 BFS₁₆₅ V_IN = 12 mV_PP, f = 1.65 MHz, 1.65/ −7.0 −3.5 −0.0 dB 1.65/1.70 MHz 1.70 MHz, SPモード , 測定 Pin28 BPF Sub 周波数特性 BFS175 VIN = 12 mVPP, f = 1.75 MHz, 1.75/ −7.0 −3.5 −0.0 dB 1.75/1.70 MHz 1.70 MHz, SPモード , 測定 Pin28 BPF Sub 周波数特性 BFS₁₉₀ V_IN = 12 mV_PP, f = 1.90 MHz, 1.90/  −50 −25 dB 1.90/1.70 MHz 1.70 MHz, SPモード , 測定 Pin28 LP/SP切り換え GBLPSP VIN = 15 mVPP, f = 1.50 MHz 1.5 2.5 3.5 dB BPF入出力ゲイン差 SPモード , 測定Pin28 再生復調系 再生復調出力電圧 VBILPL VCL = 15mVPP, 1.5 MHz, DEV = 60 −9.0 −7.0 −5.0 dBS BIL再生 L-ch kHz, f_m = 400 Hz, 測定 Pin49 再生復調出力電圧 VBILP_R V_CR = 12 mV_PP, 1.7 MHz, DEV = 30 −9.0 −7.0 −5.0 dBS BIL再生 R-ch kHz, fm = 400 Hz, 測定 Pin52

再生復調出力電圧 BBRP VBILPR/VBILPL, 測定Pin49,52 −1.5 0.0 +1.5 dB

BIL再生 R/L差 再生復調出力歪率 THBLPL VCL = 15 mVPP, 1.5 MHz, DEV = 60  0.2 0.5 % BIL再生 L-ch kHz, fm = 1 kHz, 測定Pin49 再生復調出力歪率 THBLPR VCR = 12 mVPP, 1.7 MHz, DEV = 30  0.2 0.5 % BIL再生 R-ch kHz, f_m = 1 kHz, 測定Pin52

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

再生復調系（つづき） 再生復調出力雑音 VNLP_L V_CL = 15 mV_PP, 1.5 MHz  −77 −72 dBS BIL再生 L-ch DEV = 0 kHz, fm = 400 Hz Aカーブフィルタ , 測定 Pin49 再生復調出力雑音 VNLPR VCR = 12 mVPP, 1.7 MHz  −77 −72 dBS BIL再生 R-ch DEV = 0 kHz, f_m = 400 Hz Aカーブフィルタ , 測定 Pin52 再生復調出力電圧 1 VSLP1L VCL = 15 mVPP, 1.5 MHz, DEV = 60 −9.0 −7.0 −5.0 dBS STL再生 L-ch kHz, f_m = 400 Hz, 測定 Pin49 再生復調出力電圧 1 VSLP1_R V_CR = 12 mV_PP, 1.7 MHz, DEV = 0 −9.0 −7.0 −5.0 dBS STL再生 R-ch kHz, fm = 400 Hz, 測定 Pin52 再生復調出力電圧 2 VSLP2L VCL = 15 mVPP, 1.5 MHz, DEV = 0 −9.0 −7.0 −5.0 dBS STL再生 L-ch kHz, f_m = 400 Hz, 測定 Pin49 再生復調出力電圧 2 VSLP2R VCR = 12 mVPP, 1.7MHz, DEV = 30 −9.0 −7.0 −5.0 dBS STL再生 R-ch kHz, fm = 400 Hz, 測定 Pin52 再生ステレオセパレーション SSRP_R V_CL = 15 mV_PP, 1.5 MHz, DEV = 60  −30 −23.5 dB STL同相再生 R/L kHz, f_m = 400 Hz, 測定 Pin52 再生ステレオセパレーション SSRPL VCR = 12 mVPP, 1.7 MHz, DEV = 30  −30 −23.5 dB STL逆相再生 L/R kHz, fm = 400 Hz, 測定 Pin49

再生 Mute 段差 BIL 再生 L-ch VDCPOL VCL = 15 mVPP, 1.5 MHz −100 0 +100 mVPP

DEV = 0 kHz, fm = 400Hz Mute On/Offの段差 , 測定 Pin49

再生 Mute 段差 BIL 再生 R-ch VDCPOR VCR = 12 mVPP, 1.7 MHz −100 0 +100 mVPP

DEV = 0 kHz, fm = 400 Hz Mute On/Offの段差 , 測定 Pin52 自動判別系 ドロップアウト検出 DOD_ON 1.5 MHzのBPF モニタ電圧 −18   dB Onレベル 164 mVPPを0dB。fC = 1.5 MHz SPモード , 測定Pin28 ミュート自動検出 AMUTON 1.5 MHzのBPF モニタ電圧 −12.0 −9.5 −7.0 dB Onレベル 164 mVPPを0dB。fC = 1.5 MHz SPモード , 測定Pin28

ミュート自動検出 AMUTOF AMUTONとの比。測定 Pin28 1.0 3.0 5.0 dB

Offヒステリシス

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

自動判別系（つづき） ミュート On 時開始遅れ時間 tMTON 1.5 MHzのキャリア欠落から実際 480 630 780 µs にミュートが On するまでの遅れ 時間 , Pin30 のコンデンサ 1500pF時 , 測定 Pin49 ミュート 解除時 tMTOF 1.5 MHzのキャリア復帰から一定 113 133 153 ms ミュート保持時間 期間ミュートを保つ保持時間 測定 Pin49 モノラル自動検出 AMONON 1.7 MHzのBPF モニタ電圧 −12.0 −9.5 −7.0 dB Onレベル 139 mV_PPを0dB。f_C = 1.7 MHz SPモード , 測定Pin28

モノラル自動検出 AMONOF AMONONとの比。測定 Pin28 1.0 3.0 5.0 dB

Offヒステリシス モノラル解除時 t_MTOF 1.5 MHzのキャリア復帰から一定 113 133 153 ms モノラル保持時間 期間ミュートを保つ保持時間 測定 Pin52 ホールド開始時間 tHOSL PG入力よりホールド開始までの 2.0 2.5 3.0 µs L-ch/R-ch t_HOSR 時間 , 測定Pin33,16 ホールド終了時間 L-ch tHOFL PG入力よりホールド終了までの 8.0 10.0 12.0 µs 時間 , 測定 Pin33 ホールド終了時間 R-ch t_HOFR PG入力よりホールド終了までの 12.0 14.0 16.0 µs 時間 , 測定 Pin16 制御電圧 シリアルコントロール fCK 測定 Pin19 100  800 kHz クロック周波数範囲 シリアルコントロール t_DSET 測定 Pin18,19 400   ns データセットアップ時間 シリアルコントロール tDHOL 測定 Pin18,19 400   ns データホールド時間 シリアルコントロール VXSH 測定 Pin18,19,20 0.0  1.0 V 入力 "L" レベル シリアルコントロール V_XSL 測定 Pin18,19,20 2.0  V_CC1 V 入力 "H" レベル

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

項目 記号 条件 最小 標準 最大 単位 制御電圧（つづき） マイク入力時 V37MON 測定 Pin37 0.0  0.7 V モノラル記録保持電圧 マイク入力時 V37STE 測定 Pin37 2.3  VCC1 V ステレオ記録保持電圧

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

2 FM エンファシス AC −23 dBS DC 1.50 V 3 NR エンファシス AC −23 dBS DC 1.50 V 4 NR 基準電圧出力 AC  DC 1.50 V 1 Line 40kΩ Rec Pin2,47 V_CC(3.0 V) Pin3 46 4.7kΩ 10.7 kΩ V_REF(1.5 V) V_CC(3.00 V) 4 V_CC(3.00 V)

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

6 Pin 5参照 LP エンファシス Pin 5参照 7 LS ウエイティング AC  DC 1.50 V 8 Pin 7参照 LS ウエイティング 9 GND        10 LS ホールド C 端子 AC  DC 変化 Pin5 44 Rec Rec PB PB 5kΩ 1.5kΩ 5.2k Ω 9.2k Ω Pin7,42 Pin8,41 Pin11,38 Pin10,39 V_CC(3.0 V)

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

12 ステレオ / モノラル判別出力       13 DEV 調整入力 調整範囲 0 ∼ 3 V 14 N.C.        15 PLL ループフィルタ AC  DC 1.50 V 50k Ω V_CC(3.0 V) 12 V_REG(1.5 V) 50k Ω 100k Ω 45k Ω Pin13,36 200Ω V_CC(3.0 V) 15

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

AC −23 dBS DC 1.50 V 17 シリアル出力 ステレオ 0 V （モノラル / ステレオ判別） モノラル 3 V 47kΩ外付けプルアップ 18 シリアル入力ピン Data       19 シリアル入力ピン Clock       20 シリアル入力ピン CS       21 PG 入力 30 Hz V_REF(1.5 V) 200Ω V_CC(3.0 V)17 40k Ω 80k Ω 40k Ω 80k Ω Pin18,19,20 V_REG(1.5 V) V_CC(3.0 V) 40k Ω 80k Ω 40k Ω 80k Ω V_REG(1.5 V) V_CC(3.0 V) 21 V_cc 0 V

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

23 N.C.        24 再生 RF 入力 DC Open AC 1.5 MHz側 15 mVPP 1.7 MHz側 12 mVPP 25 モノラル判別検波ピン       26 BPFの fO調整 DC 1.5 V 27 N.C.        40k Ω VCC(3.0 V) V_REF(1.5 V) 24 30k Ω 30k Ω Pin25,30 V_CC(3.0 V) 26 12k Ω 36k Ω V_REG(1.5 V) V_CC(3.0 V)

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

10 kΩ外付けで VCC, GNDへ 落とす AC 1.5 MHz側 169 mVPP 1.7 MHz側 135 mVPP 29 Rec FM 出力 DC 1.5 V AC 1.5 MHz側 255 mVPP 1.7 MHz側 175 mVPP 30 Pin 25参照 ミュート判別検波ピン       31 GND        32 f_SC入力 AC 200 mVPP DC Open 33 Pin 16参照 NR モニタ端子 DC 1.50V AC −23dBS 34 Pin 15参照 PLL ループフィルタ DC 1.50V AC  28 500Ω V_REF(1.50 V) 29 18k Ω 18k Ω V_CC(3.0 V) 32

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

36 Pin 13参照 DEV 調整入力 調整範囲 0 ~ 3V 37 マイク入力強制モノラル DC 1.5 V 記録スイッチ 38 Pin 10参照 LS リカバリ C 端子  39 Pin 10参照 LS ホールド C 端子 AC  DC 変化 40 GND 0 V  41 Pin 7参照 LS ウエイティング       Pin 8 参照 42 Pin 7参照 LS ウエイティング AC  DC 1.50V 43 Pin 5参照 LP エンファシス  44 Pin 5参照 LP エンファシス  45 Pin 4参照 NR 基準電圧出力 AC  DC 1.50V 37 40k Ω 80k Ω VREG(1.5 V) V_CC(3.0 V)

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

47 Pin 2参照 FM エンファシス AC −23dBS DC 1.5V 48 N.C.        49 Line L-ch 出力 AC −7 dBS DC 2.375 V 50 HP 出力 L-ch AC −7 dBS DC 2.375 V 51 GND 0 V 

52 Pin 50参照 Line/HP R-ch Pin 50参照

V_CCH(4.75 V) 49 V_CCH(4.75 V) Pin50,52

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

54 V_CCH DC 4.75 V  55 V_REFH DC 2.375 V 56 V_CC DC 3.0 V  57 マイク入力 AC −38 dBs DC 1.50 V 53 Pin57 55 45k Ω 45k Ω V_CCH(4.75 V) 45k Ω V_CC(3.0 V) V_REF(1.50 V) Mic/Line Pin57 59 62 64

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

59 Pin 57参照 ライン入力 Pin 57参照 60 N.C.        61 ライン /マイク AGC 検波ピン       62 Pin 57参照 ライン入力 Pin 57参照 63 V_CC 3 V  64 Pin 57参照 マイク入力 Pin 57参照 45k Ω 45k Ω 58 30k Ω 60k Ω 1k Ω V_CC(3.0 V) 61 Mic

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 ライン出力L-ch f 特可変 SW L-ch GND デビエーション調整 0 ∼ 3V マイク入力時強制モノラル記憶 NR モニター ライン出力R-ch マイク入力L-ch ライン入力L-ch ライン入力R-ch マイク入力R-ch HP出力L-ch HP用GND Mute出力 VCCH 4.75 V VCC 3.0 V VCC 3.0 V fSC入力 PG入力 NC VCC Clock CS Data Serial Out 再生RF入力 BPFモニタ BPF 調整 0 ∼ 3V フェードコントロール f 特可変 SW _R-ch ST/Mono Out NR モニタ デビエーション調整 0.0047 µ F 0.01 µ F 1 µ F 1 µ F 1 µ F 1 µ F 1 µ F 220 k Ω 100 k Ω 0.0047 µ F 0.22 µ F 0.01 µ F 26 0 ∼ 3V 0 ∼ 3V 0.0047 µ F 0.01 µ F 1 µ F 1 µ F 1 µ F 1 µ F ₁ µ F 220 k Ω 100 k Ω 0.0047 µ F 0.22 µ F 0.01 µ F 0.01 µ F 2.2 µF 22 µF 22 µF 33 µF 0.22 µF 0.22 µF 0.22 µF 0.22 µF 4.7 µF 0.47 µF 33 µF GND 100 kΩ 1500 pF 4700 pF 0.01 µF 0.01 µ F GND GND Rec RF出力 VCC GND 10 kΩ 10 kΩ 330 kΩ 22 kΩ 47 kΩ

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 技術資料

• QFP064-P-1010 パッケージ許容損失 1300 1200 1100 1000 900 800 700 600 500 400 300 200 100 0 0 25 50 75 100 125 150 周囲温度 Ta(°C) P_D−Ta 許容損失 PD (mW) ガラスエボキシ基板(75×75×0.8 mm) Rthj-a= 79 °C PD= 1266 mW(25 °C) 単体 Rthj-a= 153 °C PD = 654 mW(25 °C) 654 1266 CS Clock Data 1 2 3 4 5 6 14 15 16 Out _{モノラル/ステレオ判別} tDSETtDHDL High インピーダンス High インピーダンス • シリアルコントロールフォーマット 【タイミングチャート】 注) 上記特性は、設計上の参考値であり保証値ではありません。

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 電力削減 SW PB/Rec NTSC/PAL SP/LP L-ch Mix 入力切換 ミュート切換 出力切換１ 出力切換２ マトリクス１ マトリクス２ ダミー ビットNo. 6 7 8 9 10 11 12 13 14 15 16 コントロール信号 パワーセーブSW マトリクス切換2 マトリクス切換1 出力切換2 出力切換1 ラインL-chMix切換 入力切換 SP/LP切換 PAL/NTSC切換 オーディオMute PB/Rec切換 値 セットされるモードパワーON時の_初期状態 0 1 0 1 0 1 0 1 0 1 0 1 0 1 セーブOff セーブOn 別表の通り  別表の通り  Mix Off Mix On ライン入力 マイク入力 LPモード SPモード PALモード NTSCモード Mute Off Mute On Recモード PBモード Off 記録 ステレオ モード ステレオ モード Off マイク SP NTSC On Rec 記録系マトリクス切換 （強制モノラル記録） Matrix1 H L Matrix2 H L ステレオ Test ステレオ モノラル 再生系 マトリクス切換 Matrix1 H L Matrix2 H L マトリクス On マトリクスOff マトリクス Auto マトリクスOff 出力切換 出力切換1 H L 切換2 H L Sub (R-ch/R-ch) (L-ch/R-ch)ステレオ Main (L-ch/L-ch) (L-ch/R-ch)ステレオ 注） ・マイク入力を選択時は、記録のマトリクス切り 換えはシリアルでなく、Pin37によるパラレル制 御で行う。 ・Testモードは、バイリンガル記録モードとなり、 マトリクスがOffし、1.5 MHz、1 MHzの両キャリ アが出力される。(ただし、ID出力はしない) 注) 強制モノラル記録時、および再生でモノラル再生 になったときは、自動的にMain(L-ch/L-ch)出力に なる。

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。
