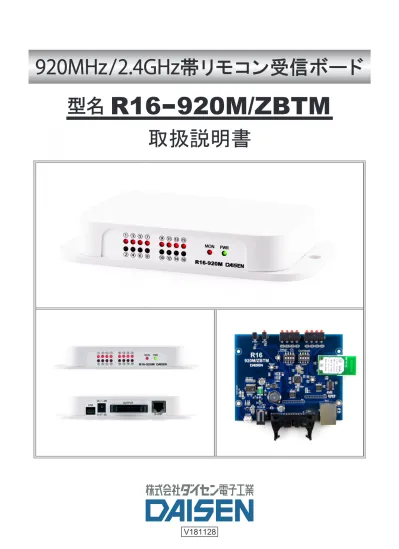

00_R16-920MZBTM_V181128

取扱説明書

R16

-

920M/ZBTM

【 目 次 】

１）電源の接続 ... 3

２）出力仕様 ... 4

３）出力モードの設定 ... 4

４）受信器とリモコン送信機の通信対応設定 ( ペアリング ) ... 5

５）受信ボード仕様 ... 7

６）無線モジュールの仕様 ... 7

７）920M/ZBTM シリーズ送信機 ... 8

８）外部ユニットの接続 ( 別売品 ) ... 9

外形寸法図 ... 10

基板配置図 ... 11

回路図 ... 12

はじめに

 この度は無線リモコン受信ボード（2.4GHz帯・920MHz帯）をお買上げいただきまして

 ありがとうございます。

 国内メーカから電波法取得済の2.4GHz帯、920MHz帯無線モジュールの入手により、従来の

 赤外リモコンとほぼ共通の形態で920MHz帯リモコンの送信器、受信器をラインナップ致し

ました。 より広範囲なアプリケーションにも快適にご使用頂けるようになりました。

概 要

 ●本受信ボードは弊社から発売の2.4GHz、920Mシリーズ送信器と共に使用します。

 （他の送信器は使用できません。）

 ●送信器は4キーの小型から７０キーまで用途に応じてお選び頂けます。

 ●到達距離は見通しで最大2.4GHzで約50m、920MHzで約100mです。

 ●受信モジュール部を外部に設置することも出来る構造になっています。

 ●本受信ボードは弊社赤外リモコン受信ボードの寸法・操作方法などは共通になるように設計されて

  いますので、赤外から2.4GHz帯もしくは920MHz帯リモコンへの置き換えは簡単に行えます。

 ●本受信ボードは国内電波法取得済の無線モジュールを使用しています。

 ●無線モジュールにはそれぞれに固有のデバイスＩＤ（４バイト）で管理されていますので

  本受信ボードに登録されている送信器以外で誤作動することはありません。

外部ユニット

型名

_R-UNIT-920M

RJ45(8pin)ケーブル

2.4GHz、920M対応送信器一覧

外部ユニット接続時の注意

外部ユニット（R-UNIT-920M/ZBTM)を使用するときは、

受信ボード（R16-920M/ZBTM)の電源接続は12V以上に

してください。

外部ユニットを使用する場合は本体の無線モジュール

は未実装になります。

     T48-920M      

TS27-920M T08-920M T04-920M TC04-920M

T70-ZBTM T48-ZBTM TS32-ZBTM TS27-ZBTM T08-ZBTM T04-ZBTM TC18-ZBTM TC04-ZBTM T02-ZBTM

1 2 3 4 ON 1 2 3 4 ON

1 ）電源の接続

　　

①

ACアダプター使用時

　　　別売りＡＣアダプターを

[J1]のソケットに接続することでボードに電源の供給がおこなえます。

　　　別売り

ACアダプターの電圧はDC12V/1Aです。お手持ちのACアダプターでも使用できます。

　　　但し、極性は　

+　　　- で、プラグ径φ2.1mm、DC5V～24Vのものが使用できます。

AC100V IN

ACアダプター

②外部電源（ＤＣ

_{5Ｖ～24Ｖ）使用時}

　

_{ACアダプターを使用しない場合、出力コネクター [CN1]から電源を供給することができます。}

　出力コネクター

_{[CN1]から電源を供給する場合は、[CN1]の⑲、⑳ピンに（＋）プラス、}

⑰、⑱ピンに（-）マイナスを接続します。電源電圧は DC5V～24Vまでの範囲で、電流容量は

DC12Vで250mA以上が必要です。（下記表を参照。）

　外部電源使用時

_{([CN1]から供給）はハンダジャンパーによる設定が必要です。}

（ハンダこてを用意してください。）下図のように

_{JP1をショートしてください。}

　

　

_{ACアダプターと外部電源との同時使用はできませんのでご注意ください。}

　出荷時のハンダジャンパーは

_{ACアダプター使用時の設定になっています。}

外部電源

コネクター

OMRON(XG4A 2035)

⑰と⑱、⑲と⑳は内部で接続されています。

CN1

CN1

出力1

出力3

出力5

出力7

出力9

出力11

出力13

出力15

出力2

出力4

出力6

出力8

出力10

出力12

出力14

出力16

外部電源 +

外部電源 +

外部電源 -

外部電源

-ACアダプター

CN1の外部電源を使用する場合

JP1をショートしてください。

1 2 3 4 ON 1 2 3 4 ON

DC5V  360mA

DC12V 250mA

DC24V 100mA

電流容量一覧表

2）出力仕様

　　

_{16点オープンコレクタ出力です。}

　　付属の抵抗アレー（22KΩ）を実装することが出来ます。

　　

_{16点すべてにモニターLED付で出力の確認ができ}

　　ます。出力（

_{CN1）はフラットケーブルコネクター}

　　より出力されます。

CN1

出力1

出力3

出力5

出力7

出力9

出力11

出力13

出力15

出力2

出力4

出力6

出力8

出力10

出力12

出力14

出力16

外部電源 +

外部電源 +

外部電源 -

外部電源

-1 2 3 4

ON

ＤＳＷ１　（出荷時はすべて

OFF）

　番号

_OFF

_ON

1

LOW

HIGH

2

モメンタリ　 オルタネイト

3　　　 レベル　　 パルス（30mSec)

4 パラレル　　 バイナリ

3）出力モードの設定

1.ＬＯＷ／ＨＩＧＨ

　ＬＯＷ

信号を受信すると出力がＬＯＷ。モニターＬＥＤが点灯。

　ＨＩＧＨ

信号を受信すると出力がＨＩＧＨ。モニターＬＥＤが消灯。

2.モメンタリ/オルタネイト

　モメンタリ

信号を受信している間（送信器のボタンを押している間）ＯＮ。

　オルタネイト

信号を受信する毎に出力がＯＮ、ＯＦＦする。

3.レベル、パルス

　レベル

信号受信状態時出力。

　パルス

信号を受信すると、出力が

_{30mSEC間だけＯＮする。}

（DSW

1の2と3をONにするとラジオボタンモードになります。)

4.パラレル、バイナリ

　パラレル

送信ボタンに対応した出力。

　バイナリ

バイナリ出力。

TD62083APG

印加電圧(5V～24V）

抵抗アレー（22KΩ)

(付属品　未実装）

出力

1～16

ディップスイッチ１（ＤＳＷ１）で出力モードが選択できます。

※ D S W 1 の 位 置 は 基板配置図(11ページ)を参照ください。

4）受信器とリモコン送信器の通信対応設定(ペアリング）

モニター

_LED（赤）

POWER LED（緑）

ACアダプター

受信器、送信器をセットで購入頂いた場合は出荷時設定済みです。

あらためて設定する必要はありません。

送信器、受信器を後で追加された場合のみ下記設定をしてください。

本受信ボードは、弊社リモコン送信器（

_{T02～T70）に対応して}

いますが、標準出荷品はリモコン送信器のボタン

_{1～16と出力端子}

1～16に対応しています。この設定順を任意に変更することができます。

設定手順

●リモコン送信器のデバイスIDの追加登録

　①

_{DSW2のNo.1、No.2をOFFにする。}

　②電源を入れる。

(ACアダプターをJ1に差込む)

　③

_{Setupスイッチ(SW1）を押しながらRESET}

　　スイッチを押し、すぐに離す。

Setupスイッチ

を押し続け（約５秒）モニター

_{LED(赤)が点滅}

から点灯に変わったら

Setupスイッチを離す。（設定モード開始）

　④リモコン送信器の任意のキーを押す。

　⑤モニター

LED(赤)の点滅を確認して、送信器のキーを離す。

　⑥

_{Setupスイッチ(SW1)を再度1秒以上押すとモニターLED(赤）}

　　が消灯する。これでデバイス

IDの追加登録が完了。

●リモコン送信器のキーコードの変更

　①

DSW2のNo.1をONにする。No.2をOFFにする

　②電源を入れる。

_{(ACアダプターをJ1に差込む)}

　③

Setupスイッチ(SW1）を押しながらRESETスイッチを

　　押し、すぐに離す。

_{Setupスイッチを押し続け（約５秒）}

モニター

LED(赤)が点滅から点灯に変わったらSetupスイッチ

を離す。（設定モード開始）

　④登録したいキーを順に押す。（モニター

LED(赤)は押している間点滅。）

　⑤

_{DSW2のNo.1をOFFにする。（No.1,No.2両方がOFFの状態）}

　⑥

Setupスイッチ(SW1)を再度1秒以上押すとモニターLED(赤）が消灯する。

　　これでキーコードの変更は完了。

設定変更には、下図のディップスイッチ（

DSW2）とSetupスイッチ（SW3）および弊社リモコン送信器を使用します。

123 4 ON 123 4 ON 123 4 ON 123 4 ON

●

全初期化してリモコン送信器のデバイスIDの新規登録

①

_{DSW2のNo.1とNo.2をONにする}

②

電源を入れる。

(ACアダプターをJ1に差込む)

③

_{Setupスイッチ(SW1）を押しながらRESETスイッチを押し、すぐに離す。}

 Setupスイッチを押し続け（約５秒）モニターLED(赤)が点滅から点灯に

　変わったら

_{Setupスイッチを離す。（設定モード開始）}

　　この時点でデバイス

_{IDとキーコードはすべてクリアされる}

④新規にデバイス

_{IDを登録する場合は、ここでリモコン送信器の任意のキーを押すことで登録される}

⑤

_{DSW2のNo.1とNO.2をOFFにしてから、Setupスイッチを1秒以上押し続けるとモニターLED}

　が消灯して通常モードに戻る

123 4 ON 123 4 ON 1 2 3 4 ON 1 2 3 4 ON

Resetスイッチ

●リモコン送信器の周波数chの変更

受信器の周波数は

_{DSW2のNo.3、No.4の組合せで4ch選定できます。}

通常の状態でこの設定を変更すると受信器だけが変更され、リモコン送信器の

chは変更されないので受信できない状態になります。

受信器と同時に送信器の通信周波数を変更する手順を下記に示します。

①

_{DSW2のNo.1をOFF、No.2をONにする}

②

_{DSW2のNo.3とNo.4は現在の通信可能な設定にしておく}

③電源を入れる。

_{(ACアダプターをJ1に差込む)}

④

Setupスイッチ(SW1）を押しながらRESETスイッチを押し、すぐに離す。

 Setupスイッチを押し続け（約５秒）モニターLED(赤)が点滅から点灯に

　変わったら

Setupスイッチを離す。（設定モード開始）

⑤

DSW2のNo.3とNo.4を変更したいchに変更する

⑥リモコン送信器の任意のボタンを押し続けると受信器のモニター

LEDが点滅から点灯に

　変われば送信器の

ch変更は終了

⑦

DSW2のNo.1とNo.2をOFFにする（No.3とNo.4は変更しない）

⑧

_{Setupスイッチを1秒以上押し続けるとモニターLEDが消灯する}

⑨本体のResetスイッチを押して、本体をリセットさせると新しいチャンネルで通信可能となります。

使用周波数について

本装置で使用していますＮＥＣ製無線ユニット[

_{ZB24TM-E2036]の周波数は2405～2480MHzの}

2.4GHz帯を使用しています。

同じく920ＭHz帯無線ユニットの周波数は920.6～923.4MHzの周波数帯を使用しています。

本受信ボードではその中から無線LANからの影響を受けにくい周波数を４つ選んで使用しています。

（下表の○数字のチャンネルです）

チャンネル

チャンネル

⓪

2405

8

2445

1

2410

9

2450

2

2415

10

2455

3

2420

11

2460

④

2425

12

2465

5

2430

13

2470

6

2435

⑭

2475

7

2440

⑮

2480

123 4 ON 123 4 ON

24

920.6

32

922.2

25

920.8

922.4

26

921.0

922.6

27

921.2

922.8

28

921.4

923.0

29

921.6

37

923.2

30

921.8

38

923.4

31

922.0

2.4GHz帯周波数一覧表

920MHz帯周波数一覧表

No.3 No.4 2.4GHz 920MHz

OFF OFF 15ch 33ch

OFF ON

14ch 34ch

ON

OFF 4ch 35ch

ON

ON

0ch 36ch

No.1 No.2

OFF OFF デバイスIDの登録

OFF ON  送信器のch変更

ON

OFF キーコードの登録

ON

ON 全初期化

【

DSW2の設定内容】

出荷時は

_{15ch/33chに設定されています}

123 4 ON 123 4 ON

周波数(MHz)

周波数(MHz)

チャンネル

周波数(MHz)

チャンネル

周波数(MHz)

5)受信ボード仕様

本受信ボードには、無線局の免許や資格が不要でしかも安定した電波による制御が可能な

2.4GHz帯/920MHz無線モジュールを内蔵してあります。

■使用周波数

2.4GHz帯（2405∼2480MHz）・920MHz帯(920.6∼923.4) 前頁参照

■受信距離

2.4GHz帯見通し距離約40m  ・920MHz帯見通し距離約200m

■アンテナ

無線モジュールに内蔵

■制御

マイクロコンピュータ制御

■出力

16点オープンコレクタ出力

■モニターLED

電源LED(緑色）

1個

動作確認モニターLED（赤色）

1個

各出力確認LED(赤色）    

16個

■電源

DC5V∼24V

■消費電力

1W以下

■周囲温度

−１０℃∼＋５０℃

■湿度

２５∼８５％ＲＨ（結露なきこと）

■ボード外形  

112W×90D 高さ約15mm

■重さ

60g

仕 様

6)無線モジュールの仕様

ネットワーク構成

送信器

送信器

送信器

送信器

送信器

送信器

受信器での登録により下記の通りいずれの構成も可能です。

1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON

型名

_ZB24TM-E2036

  Ｈ001-000013-005

通信方式

_{IEEE802.15.4PHYを使用した独自プロトコル通信　　　独自プロトコル通信}

1 : Nのスター型ネットワークで通信可能

通信周波数

_2.4GHz

_920MHz

無線通信速度

最大250kbps 9.6kbps、50kbps、100kbps*

通信距離

見通し約100m 見通し距離400m

2.4GHz帯無線モジュール

920MHz帯無線モジュール

* 出荷時は100kbpsに設定

7）ZBTM / 920M シリーズ送信器

【適合送信器】

送信器に内蔵されている無線モジュールの仕様は2.4GHz/920MHz帯受信ボードと同一です。

T70-ZBTM

T48-ZBTM TS32-ZBTM TS27-ZBTM T08-ZBTM

T04-ZBTM TC18-ZBTM TC04-ZBTM T02-ZBTM

T48-920M        TS27-920M T08-920M

T04-920M

TC04-920M

T48

48

TS27

60×152×18 45×185×18

標準キー数

動作電圧範囲

動作温度範囲

保存温度範囲

使用電源

重量

（電池含まず）

外形寸法

T08

単

4乾電池

２本

単

_4乾電池

２本

単

_3乾電池

2本

単

_3乾電池

2本

約

30ｇ 約35ｇ

70×201×21 62×188×18

34×170×16

37×74×10

T04

4

18

35×110×18 54×92×12 45×89×13

70,

TC04

T48

TS32

TS27

T70

T08

T04

TC18

TC04

T02

4

2.4GHz対応品

920MHz対応品

8）外部ユニットの接続(別売品)

R16-920M/ZBTMを電波の届かない場所に設置する場合には、

「受信モジュール

外部接続タイプ」をご指定ください。

尚、外部ユニットを接続する場合は、本体内の無線モジュールは未実装となります。

品名

型名

材質

寸法

縮尺

作成日

図番

処理

66.5×70×28（mm）

#120918-01

2012/09/18

2.4GHz,920MHz帯無線外部ユニット

R-UNIT-920M/ZBTM

ケースは防水仕様ではありません。

外部ユニット

型名

_R-UNIT-920M

外部ユニット接続時の注意

6

8ピンモジュラーケーブル

100

110

90

45.5

28

RJ45(8pin)ケーブル

1 2 3 4 ON 1 2 3 4 ON

外部ユニット（R-UNIT-920M/ZBTM)を使用するときは、

受信ボード（R16-920M/ZBTM)の電源接続は12V以上に

してください。

外部ユニットを使用する場合は本体の無線モジュール

は未実装になります。

無線モジュール未実装

【オプション】

品名

型名

材質

寸法

縮尺

作成日

_図番

板厚

処理

R16-920M/ZBT

M

外観図

170614-00

1:1

201

7年6

月

14

日

Φ

①③⑤

⑦

②④⑥

⑧

⑨⑪⑬

⑮

⑩⑫⑭

⑯

MO

N

PWR

USB

DC

5∼

24V

OUTPUT

R-UNIT

R16-920M

AC

アダプタ

受信確認用

LED

（赤）

POWER

確認用

LED

（緑）

品名

型名

材質

寸法

縮尺

作成日

図番

板厚

処理

FR-4

（ガラエポ）

両面スルー

112

×

90

（

mm

）

1.6

ｔ

1

：

1

920

M

Hz

帯

・

2.4GH

z帯

リモコン受信ボ

ー

ド

R16-920M/ZBTM

#16

1130-00

2016/

11/30

R16-920M/ZBTM

外部ユニット接続コネクタ

（

8

ピンモジュラー）

920MHz/2.4GHz

帯

無線モジュール

123 4 ON 123 4 ON

112

104

54

90

4-φ3.1

Micro USB

コ

ネ

ク

タ

Reset

ス

イ

ッ

チ

Setup

ス

イ

ッ

チ

1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 D C B A 1 D ais en Elec tron ic I ndu str ial C o., Ltd. 4-9 -24 N ipponba shi N an iw a-k u, O sa ka -shi Japan 556 -0005 1

R16

-920

M

/Z

BTM-EX

T

DDK

1604

9T

1.1

2016 /12 /05 17 :35 :50 Titl e Size : PCB N o: D ate : Re v. Sh ee t of Tim e:

A

3

J. C rou ch D D K 15043 T 2015 -07 -17. Sc hD oc O rig ina l B L-33 G -1 G R EE N LE D 3 GN D 330 R₂₄ R ED B L-33 P-1 LE D 4 GN D 330 R₂₃

PW

R

LED

GN D Ba se= 1k /B E= 10k D TB 513 ZET L TR 1 PLE D MLED

M

O

N

LED

+3 V 3 100uF/10VC19 0.1uF C₂₀ 0.1uF C₁₈ 8-p in SO IC LM 2594 M -3.3 OU T 8 V IN 7 GND 6 ON/OFF 5 NC 1 NC 2 NC 3 FB 4 U 4 150u H /1.1A C LF 12555 T-151M L1 G ND +3V₃ RB 060 M -60 D 3 +3 V 3 G ND 100u F/35V C1 GN D 10k R₃₇ +3 V 3 VDD 1 RB 160 M -60 D 2 GN D

DC

5-24

V

VD D

To

E

XT

9

20

M

/Z

BT

M

+3 V 3 A C A da pte r J1 0.5 AHO LD /1A T rip FU1 U A RT 1_ TX U A RT 1_ R X PB 0 PLED M LE D 10k R₄₀ 100 R 41 100 R 42 G ND +3 V 3 5.1k R₃₁ 5.1k R₂₉ G ND G ND 100 R₃₀ 14 -PI N S O IC A D M 3491 EA R Z NC 1 RO 2 RE 3 DE 4 DI 5 GND 6 GND 7 _NC 8 Y 9 Z 10 B 11 A 12 VCC 13 VCC 14 U 5 100 R₂₈ 0.1uF C 11 +3 V 3 G ND +3 V 3

EX

T

G_ND 10k R₃₄ R J-45 1 3 2 4 5 6 7 8 9 10 MJ 1 1/4W 0 JP _F G G ND +3 V 3 1 2 3 4 8 7 6 5 ON D SW 1 GN D

B

aud:

115200

bp

s

Da

ta

B

its

: 8

Pa

rit

y:

No

ne

St

op

B

its

: 1

Flo

w

Co

nt

rol

: No

ne

Fo

r S

etup

M

od

e

C

OM

P

or

t S

ett

in

gs

100u F/10V C 21 27 R 25 27 R 27 5.1k R₁₇ U SB GN D 4700p F/250V C7 1M R₂₆ U SB 1_P U SB 1_N GN D _B L-HG 636D G R EE N U SB _P W R SOT23-6 USBLC6-4SC6Y I/O1 1 I/O2 3 GND 2 I/O3 4 I/O4 6 _VBUS 5 U 7 0.1uF C2 V B U S

USB

<

->

UA

RT

U SB M icr o A B S M D 5 4 3 2 1 1 2 3 4 V B us D ata -D ata + ID 5 D N G 6 6 SH IEL D U SB GN D V B U S1 FG1 28 -p in SS O P PL -2303 HX D TX D 1 D TR _N 2 RT S_N 3 VDD _325 4 res erv ed 28 PLL _TE ST 26 N C 24 G P0 22 R X D 5 R I_N 6 GN D 7 N C 8 D SR _N 9 D C D _N 10 C TS _N 11 SH TD _N 12 G P3 13 G P2 14 N C 21 VDD _5 20 R ES ET _N 19 GN D 18 VO _33 17 D M 16 D P 15 G P1 23 GN D 25 N C 27 U 6 FB M H2012 H M 800 -T FB 2 V B U S 10u F/25V C4 GN D 1.5k R₂₂ VO _33 VO_33 GN D 0.1uF C₆ V B U S VO _33 GN D 0.1uF C₅ GN D 0.1uF C3 G ND 220k R 20 220k R 21 220k R 19 GN D V O_33 220k R₁₈ V O_33 FB M H2012 H M 800 -T FB 1 U A RT 2_ TX U A RT 2_ R X UA RT 1_ TX UA RT 1_ R X RB 160 M -60 D 1 48 -p in LQ FP ST M 32 F102 C 8T 6 V B AT 1 PC 13 -T A M PE R -R TC 2 PC 14 -O SC 32_ IN 3 PC 15 -O SC 32_ OU T 4 PD 0-O SC _IN 5 PD 1-O SC _OU T 6 N R ST 7 V SS A 8 VDD A 9 PA 0-W KU P/AD C _IN 0 10 PA 1/AD C _IN 1 11 PA 4/AD C _IN 4 14 PA 5/AD C _IN 5 15 PA 6/AD C _IN 6 16 PA 7/AD C _IN 7 17 PB 0/AD C _IN 8 18 PB 1/AD C _IN 9 19 PB 2/B OO T1 20 PB 10 /U SA RT 3_ TX 21 PB 11 /U SA RT 3_ R X 22 V SS _1 23 VDD _1 24 PB 12 25 PB 13 /U SA RT 3_ C TS 26 PB 14 /U SA RT 3_ RT S 27 PB 15 28 PA 8 29 PA 9/U SA RT 1_ TX 30 PA 10 /U SA RT 1_ R X 31 PA 11 /U SB _D M 32 PA 12 /U SB _D P 33 PA 13 34 V SS _2 35 VDD _2 36 PA 14 37 PA 15 38 PB 3 39 PB 4 40 PB 5 41 PB 6 42 PB 7 43 B OO T0 44 PB 8/I 2C 1_ SC L 45 PB 9/I 2C 1_ SD A 46 V SS _3 47 VDD _3 48 PA 2/AD C _IN 2/U SA RT 2_ TX 12 PA 3/AD C _IN 3/U SA RT 2_ R X 13 U 1 1k R₃₂ 0.1uF C₈ B OO T0 B OO T0 +3 V 3

B

OOT

10k R₃₃ EVQ -P 2202W SW₂ 8M H z 1 2 3 4 X 1 18pF C₁₅ 18pF C₁₄ GN D GN D 220 R 35 _{0.1uF C} 10 0.1uF C₉ GN D +3V3 0.1uF C₁₂ GN D +3V3 0.1uF C₁₃ GN D +3V3 nR ES 100k R₃₆ G ND 22k x8 C1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 R N1 B L-3208 R ED x8 LE D1 200 R 1 18 -p in SS OP TD 62083 A FNG IN 1 1 IN 2 2 IN 3 3 IN 4 4 IN 5 5 IN 6 6 IN 7 7 IN 8 8 G ND 9 C OM 10 O U T8 11 O U T7 12 O U T6 13 O U T5 14 O U T4 15 O U T3 16 O U T2 17 O U T1 18 U 2 G ND DN P O U T1

Ou

tp

ut

M

on

ito

r

LE

Ds

O U T2 O U T3 O U T4 O U T5 O U T6 O U T7 O U T8 G ND 18 -p in SS OP TD 62083 A FNG IN 1 1 IN 2 2 IN 3 3 IN 4 4 IN 5 5 IN 6 6 IN 7 7 IN 8 8 G ND 9 C OM 10 O U T8 11 O U T7 12 O U T6 13 O U T5 14 O U T4 15 O U T3 16 O U T2 17 O U T1 18 U 3 G ND DN P 22k x8 C 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 RN2 O U T9 O U T10 O U T1 1 O U T12 O U T13 O U T14 O U T15 O U T16 V D D 1 R igh t Ang le 1 3 5 7 9 11 13 15 17 19 2 4 6 8 10 12 14 16 18 20 100u F/35V C 17 V DD G ND O U T1 O U T2 O U T3 O U T4 O U T5 O U T6 O U T7 O U T8 O U T9 O U T10 O U T1 1 O U T12 O U T13 O U T14 O U T15 O U T16 100 R 38 100 R 39 PB1 PB2 PB3 PB4 PB5 PB6 PB7 PB 0 PB 1 PB 2 PB 3 PB 4 PB 5 PB 6 PB 7 PA 5 W AK E R ES ET _Z B 200 R 2 200 R 3 200 R 4 200 R 5 200 R 6 200 R 7 200 R 8 200 R 9 200 R 10 200 R 11 200 R 12 200 R 13 200 R 14 200 R 15 200 R 16 B L-3208 R ED x8 LE D2 G ND

C

h.

1 2 8 7 5 6 4 3

D

SW2

PC 13 EVQ -P 2202W SW 3 GN D PB 12 PB13 PB14 PB15 GN D

Setup

SW 1 GN D

R

ESE

T

0.1uF C₁₆ nR ES PC13 JP 1 V D D 1 RB 160 M -60 D 4 D D K 16049 T 2016 -08 -09. Sc hD oc A D D U SB P W R C H G OU T P ins V B U S PB 8 PB 9 PB 10 PB 11 PB 12 PB 13 PB 14 PB 15 GN D PB 8 PB9 PB10 PB₁₁ PA 0 PA 1 PA 4 PA 5 PA4 PA1 PA0 PA 6 PA 7 PA 8 PA 11 PA 6 PA 7 PA 8 PA 11 10k R₄₃ V O_33 U SB GN D V B U S1 FG2 FG 2 C H G to EX T O nly UART2_TX UART2_RX FG1 FG2

No Via Under ZB1

G ND +3V₃

92

0M

Hz

/2

.4

GH

z

W

ire

les

s M

od

ule

20 P3.0 -JM C S-G -T F V C C 1 TxD 3 W A K EU P 5 V C C 11 G ND 13 RT S 15 M O D E 19 G ND 2 R xD 4 R ES ET 6 G ND 12 C TS 14 R SV (N C ) 16 G ND 20 R SV (N C ) 17 R SV (N C ) 18 R SV (G ND ) 7 R SV (G ND ) 8 R SV (G ND ) 9 R SV (G ND ) 10 W M 1 0.1uF C₂₂ W AK E R ES ET _Z B R SV 1 R SV 2 M O D E R SV 3 ZB TM U A RT 2_ TX U A RT 2_ R X

Ou

tp

ut

M

on

ito

r

LE

Ds

〒556-0005 大阪市浪速区日本橋 4-9-24

TEL: 06-6631-5553 / FAX: 06-6631-6886

URL: http://www.daisendenshi.com

e-mail: [email protected]
