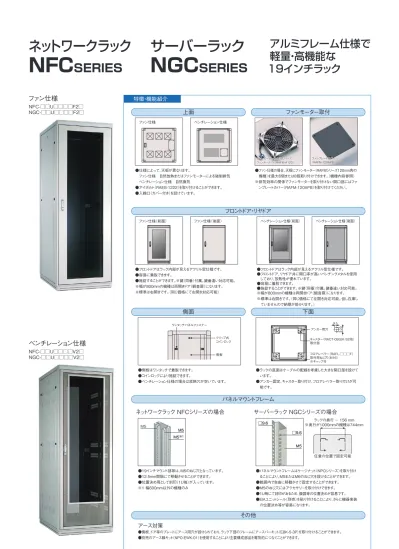

特徴・機能紹介
上面
アルミフレーム仕様で
軽量・高機能な
19インチラック
ファン仕様
ベンチレーション仕様
NFC-□□U□□□□V2□
NGC-□□U□□□□V2□
NFC-□□U□□□□F2□
NGC-□□U□□□□F2□
ネットワークラック
NFC
SERIES
サーバーラック
NGC
SERIES
●仕様によって、天板が異なります。 ファン仕様 自然放熱またはファンモーターによる強制排気 ベンチレーション仕様 自然換気 ●アイボルト(RAEB-1222)を取り付けることができます。 ●入線口(カバー付き)を設けています。 ベンチレーション仕様ファンモーター取付
側面
下面
フロントドア・リヤドア
パネルマウントフレーム
その他
ファン仕様 ●フロントドアはラック内部が見えるアクリル窓仕様です。 ●容易に着脱できます。 ●施錠することができます。※鍵(同番)付属。鍵番違い対応可能。 ※幅が800mmの機種は両開きドア(観音扉)になります。 ※標準は右開きです。(同じ価格にて左開き対応可能) ●フロントドアはラック内部が見えるアクリル窓仕様です。 ●フロントドア、リヤドア共に開口率が高いパンチングメタルを使用 しており、放熱性が優れています。 ●容易に着脱できます。 ●施錠することができます。※鍵(同番)付属。鍵番違い対応可能。 ※幅が800mmの機種は両開きドア(観音扉)になります。 ※標準は右開きです。(同じ価格にて左開き対応可能。但し在庫し ていませんので納期が掛かります。) ファン仕様(前面) ファン仕様(後面) ベンチレーション仕様(前面) ベンチレーション仕様(後面) ●側板はワンタッチで着脱できます。 ●コインロックにより施錠できます。 ●ベンチレーション仕様の場合は放熱穴が空いています。 ●ラックの底面はケーブルの配線を考慮した大きな開口部を設けて います。 ●アンカー固定、キャスター取り付け、フロアレベラー取り付けが可 能です。 ワンタッチパネルファスナー クリップ式 コインロック 側板 アンカー用穴 9.5 φ 23 フロアレベラー(RAFL-□□□F) 取付用ねじ穴(M16) ※キャップ付 キャスター(RACT-093JK-S2他) 取付部 ●19インチマウント部等は、M5のねじ穴となっています。 ●12.5mm間隔にて移動させることができます。 ●位置決め用として刻印(1U毎)が入っています。 ※1 幅600mm以外の機種のみ M5 M5 M5 M5※1 M5※1ネットワークラック NFCシリーズの場合
サーバーラック NGCシリーズの場合
●パネルマウントフレームはケージナット(NPOシリーズ)を取り付け ることにより、M5またはM6のねじ穴を設けることができます。 ●範囲内で自由に移動させて固定することができます。 ●M5のねじ穴にはアクセサリーを取り付けできます。 ●1U毎にて刻印があるため、機器等の位置決めが容易です。 ●EIAユニットシール(別売)を貼り付けることにより、さらに機器実装 の位置決め等が容易になります。 ラックの奥行 - 156 mm ※奥行が1000mmの機種は744mm □9.6 □9.6 任意の位置で固定可能 M5 M5 □9.6 □9.6アース対策
●側板、ドア等のプレートにアース用穴が設けられており、ラック下部のフレームにアースバーキット(EBK-5-3P)を取り付けることができます。 ●別売のアース線キット(NPO-EWK-01)を使用することにより主要構成部品を電気的につなぐことができます。 ●ファン仕様の場合、天板にファンモーター(RAFMシリーズ120mm角の 機種)を最大6個または8個取り付けできます。(機種内容参照) ※排気効率の関係でファンモーターを取り付けない開口部にはファ ンプレートカバー(RAFM-120APB)を取り付けてください。 ファンモーター(RAFMシリーズ) フィンガーガード(RAFM-A120) ファンモーター(RAFMシリーズ) フィンガーガード(RAFM-A120) ファンプレートカバー (RAFM-120APB)ファンプレートカバー (RAFM-120APB)受注品 組立品 受注品 組立品
D600-1100
機種内容1
W600
H1000-2200
機種内容2
W700
H1000-2200
D600-1100
受注品 19INCHEIA
鍵付●19インチ規格 EIA規格
●使用環境 屋内
●主要材質 アルミ、スチール
●色・外装処理 ブラック/ホワイトグレイ メラミン塗装
●搭載可能質量(静止時) 500kg
仕様
●ラック上面への重量物の搭載は変形するおそれがありますのでひかえてください。
注意
!
NFC/NGC
SERIES
ネットワークラック/サーバーラック
アルミアルミ 在庫 区分 型番 NFCシリーズ NGCシリーズ W0 外形寸法(mm) 有効高さ D0 H0 600 組立品 受注品 受注品 組立品 受注品 組立品 受注品 組立品 受注品 組立品 受注品 組立品 受注品 組立品 受注品 組立品 受注品 組立品 NFC-19U6060F2W 600 NFC-19U6075F2W 750 NFC-19U6090F2W 900 NFC-19U60A0F2W 1000 NFC-19U6060V2W 600 NFC-19U6075V2W 750 NFC-19U6090V2W 900 NFC-19U60A0V2W 1000 NFC-25U6060F2W 600 NFC-25U6075F2W 750 NFC-25U6090F2W 900 NFC-25U60A0F2W 1000 NFC-25U6060V2W 600 NFC-25U6075V2W 750 NFC-25U6090V2W 900 NFC-25U60A0V2W 1000 NFC-31U6060F2W 600 NFC-31U6075F2W 750 NFC-31U6090F2W 900 NFC-31U60A0F2W 1000 NFC-31U6060V2W 600 NFC-31U6075V2W 750 NFC-31U6090V2W 900 NFC-31U60A0V2W 1000 NFC-33U6060F2W 600 NFC-33U6075F2W 750 NFC-33U6090F2W 900 NFC-33U60A0F2W 1000 NFC-33U6060V2W 600 NFC-33U6075V2W 750 NFC-33U6090V2W 900 NFC-33U60A0V2W 1000 NFC-36U6060F2W 600 NFC-36U6075F2W 750 NFC-36U6090F2W 900 NFC-36U60A0F2W 1000 NFC-36U6060V2W 600 NFC-36U6075V2W 750 NFC-36U6090V2W 900 NFC-36U60A0V2W 1000 NFC-37U6060F2W 600 NFC-37U6075F2W 750 NFC-37U6090F2W 900 NFC-37U60A0F2W 1000 NFC-37U6060V2W 600 NFC-37U6075V2W 750 NFC-37U6090V2W 900 NFC-37U60A0V2W 1000 NFC-42U6060F2□ 600 NFC-42U6075F2□ 750 NFC-42U6090F2□ 900 NFC-42U60A0F2□ 1000 1100 NFC-42U6060V2□ 600 NFC-42U6075V2□ 750 NFC-42U6090V2□ 900 NFC-42U60A0V2□ 1000 NFC-46U6060F2□ 600 NFC-46U6075F2□ 750 NFC-46U6090F2□ 900 NFC-46U60A0F2□ 1000 1100 NFC-46U6060V2□ 600 NFC-46U6075V2□ 750 NFC-46U6090V2□ 900 NFC-46U60A0V2□ファン仕様:N□C-□□U□□□□F2□ ベンチレーション仕様:N□C-□□U□□□□V2□
NGC-19U6060F2W NGC-19U6075F2W NGC-19U6090F2W NGC-19U60A0F2W NGC-19U6060V2W NGC-19U6075V2W NGC-19U6090V2W NGC-19U60A0V2W NGC-25U6060F2W NGC-25U6075F2W NGC-25U6090F2W NGC-25U60A0F2W NGC-25U6060V2W NGC-25U6075V2W NGC-25U6090V2W NGC-25U60A0V2W NGC-31U6060F2W NGC-31U6075F2W NGC-31U6090F2W NGC-31U60A0F2W NGC-31U6060V2W NGC-31U6075V2W NGC-31U6090V2W NGC-31U60A0V2W NGC-33U6060F2W NGC-33U6075F2W NGC-33U6090F2W NGC-33U60A0F2W NGC-33U6060V2W NGC-33U6075V2W NGC-33U6090V2W NGC-33U60A0V2W NGC-36U6060F2W NGC-36U6075F2W NGC-36U6090F2W NGC-36U60A0F2W NGC-36U6060V2W NGC-36U6075V2W NGC-36U6090V2W NGC-36U60A0V2W NGC-37U6060F2W NGC-37U6075F2W NGC-37U6090F2W NGC-37U60A0F2W NGC-37U6060V2W NGC-37U6075V2W NGC-37U6090V2W NGC-37U60A0V2W NGC-42U6060F2□ NGC-42U6075F2□ NGC-42U6090F2□ NGC-42U60A0F2□ NFC-42U60B0F2□ NGC-42U60B0F2□ NGC-42U6060V2□ NGC-42U6075V2□ NGC-42U6090V2□ NGC-42U60A0V2□ NFC-42U60B0V2□ NGC-42U60B0V2□ NGC-46U6060F2□ NGC-46U6075F2□ NGC-46U6090F2□ NGC-46U60A0F2□ NFC-46U60B0F2□ NGC-46U60B0F2□ NGC-46U6060V2□ NGC-46U6075V2□ NGC-46U6090V2□ NGC-46U60A0V2□ NFC-46U60B0V2□ NGC-46U60B0V2□ 1000 1100 2200 1000 19U NFC 質量(kg) NGC 25U 31U 33U 36U 37U 42U 46U 1250 1500 1600 2000 1750 1800 在庫 区分 W0 外形寸法(mm) 有効高さ D0 H0 700 NFC-19U7060F2W 600 NFC-19U7075F2W 750 NFC-19U7090F2W 900 NFC-19U70A0F2W 1000 NFC-19U7060V2W 600 NFC-19U7075V2W 750 NFC-19U7090V2W 900 NFC-19U70A0V2W 1000 NFC-25U7060F2W 600 NFC-25U7075F2W 750 NFC-25U7090F2W 900 NFC-25U70A0F2W 1000 NFC-25U7060V2W 600 NFC-25U7075V2W 750 NFC-25U7090V2W 900 NFC-25U70A0V2W 1000 NFC-31U7060F2W 600 NFC-31U7075F2W 750 NFC-31U7090F2W 900 NFC-31U70A0F2W 1000 NFC-31U7060V2W 600 NFC-31U7075V2W 750 NFC-31U7090V2W 900 NFC-31U70A0V2W 1000 NFC-33U7060F2W 600 NFC-33U7075F2W 750 NFC-33U7090F2W 900 NFC-33U70A0F2W 1000 NFC-33U7060V2W 600 NFC-33U7075V2W 750 NFC-33U7090V2W 900 NFC-33U70A0V2W 1000 NFC-36U7060F2W 600 NFC-36U7075F2W 750 NFC-36U7090F2W 900 NFC-36U70A0F2W 1000 NFC-36U7060V2W 600 NFC-36U7075V2W 750 NFC-36U7090V2W 900 NFC-36U70A0V2W 1000 NFC-37U7060F2W 600 NFC-37U7075F2W 750 NFC-37U7090F2W 900 NFC-37U70A0F2W 1000 NFC-37U7060V2W 600 NFC-37U7075V2W 750 NFC-37U7090V2W 900 NFC-37U70A0V2W 1000 NFC-42U7060F2□ 600 NFC-42U7075F2□ 750 NFC-42U7090F2□ 900 NFC-42U70A0F2□ 1000 1100 NFC-42U7060V2□ 600 NFC-42U7075V2□ 750 NFC-42U7090V2□ 900 NFC-42U70A0V2□ 1000 NFC-46U7060F2□ 600 NFC-46U7075F2□ 750 NFC-46U7090F2□ 900 NFC-46U70A0F2□ 1000 1100 NFC-46U7060V2□ 600 NFC-46U7075V2□ 750 NFC-46U7090V2□ 900 NFC-46U70A0V2□ NGC-19U7060F2W NGC-19U7075F2W NGC-19U7090F2W NGC-19U70A0F2W NGC-19U7060V2W NGC-19U7075V2W NGC-19U7090V2W NGC-19U70A0V2W NGC-25U7060F2W NGC-25U7075F2W NGC-25U7090F2W NGC-25U70A0F2W NGC-25U7060V2W NGC-25U7075V2W NGC-25U7090V2W NGC-25U70A0V2W NGC-31U7060F2W NGC-31U7075F2W NGC-31U7090F2W NGC-31U70A0F2W NGC-31U7060V2W NGC-31U7075V2W NGC-31U7090V2W NGC-31U70A0V2W NGC-33U7060F2W NGC-33U7075F2W NGC-33U7090F2W NGC-33U70A0F2W NGC-33U7060V2W NGC-33U7075V2W NGC-33U7090V2W NGC-33U70A0V2W NGC-36U7060F2W NGC-36U7075F2W NGC-36U7090F2W NGC-36U70A0F2W NGC-36U7060V2W NGC-36U7075V2W NGC-36U7090V2W NGC-36U70A0V2W NGC-37U7060F2W NGC-37U7075F2W NGC-37U7090F2W NGC-37U70A0F2W NGC-37U7060V2W NGC-37U7075V2W NGC-37U7090V2W NGC-37U70A0V2W NGC-42U7060F2□ NGC-42U7075F2□ NGC-42U7090F2□ NGC-42U70A0F2□ NFC-42U70B0F2□ NGC-42U70B0F2□ NGC-42U7060V2□ NGC-42U7075V2□ NGC-42U7090V2□ NGC-42U70A0V2□ NFC-42U70B0V2□ NGC-42U70B0V2□ NGC-46U7060F2□ NGC-46U7075F2□ NGC-46U7090F2□ NGC-46U70A0F2□ NFC-46U70B0F2□ NGC-46U70B0F2□ NGC-46U7060V2□ NGC-46U7075V2□ NGC-46U7090V2□ NGC-46U70A0V2□ NFC-46U70B0V2□ NGC-46U70B0V2□ 1000 1100 2200 1000 19U 25U 31U 33U 36U 37U 42U 46U 1250 1500 1600 2000 1750 1800構成内容
色・外装処理 ●型番末尾:W 「ホースグレイ」 ●型番末尾□部:W 「ホースグレイ」 ●型番末尾□部:B 「ブラック」 ●型番末尾:W 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 ●型番末尾□部:W 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 ●型番末尾□部:B 「ブラック」N1.0レザーサテン塗装 ●型番末尾:W 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 ●型番末尾□部:W 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 ●型番末尾□部:B 「ブラック」N1.0レザーサテン塗装 照番 名称 個数 対称計4 2 2 2 2 8 / 12 1 2 材質 アルミダイキャスト アルミ押出形材 鋼板 t1.0 鋼板 t0.8 - NFC: アルミ押出形材 NGC: 鋼板 t2.0 NFC:B2アルマイト NGC:型番末尾□部:W 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 型番末尾□部:B 「ブラック」N1.0メラミン塗装 カラーアルミ板 t1.5 トップコーナー 1 トップWフレーム 対称計4 ボトムコーナー 2 ボトムWフレーム 3 トップDフレーム 2 ボトムDフレーム 4 Hフレーム 4 ネームフレーム 5 ブラケット 6 天板 7 側板 8 0 / 2※2 サイドフレーム B2アルマイト 9 1 4 2 フロントドア パネルマウント フレーム ネームプレート 10 1 リヤドア 11 12 13 14 15 16 ※1 一部のパーツ及びねじ類を省略しています。 ※2 ラックの高さが1600mm以下の機種は0本、ラックの高さが1750mm以上の機種は2本になります。 付属品 鍵、ケージナットM5(※NGCシリーズの場合 H0=1000~1600は16個、H0=1750~2200は50個) ファン仕様 幅600~750mm ファン仕様幅800mm ベンチレーション仕様幅600~750mm ベンチレーション仕様幅800mm 46.4 50.5 54.4 57.0 43.6 47.0 50.4 52.7 53.7 58.2 62.6 65.5 50.7 54.5 58.4 61.0 61.0 65.9 70.7 74.0 57.4 61.7 66.0 69.0 63.8 68.9 73.9 77.3 60.0 64.6 69.1 72.1 69.5 75.1 80.6 84.3 65.4 70.4 75.4 78.7 70.9 76.6 82.2 86.0 66.7 71.8 77.0 80.4 76.7 82.7 88.8 92.8 96.7 72.0 77.6 83.1 86.8 82.6 89.0 95.4 99.6 78.0 83.8 89.7 93.6 47.6 51.5 55.4 58.0 44.7 48.1 51.4 53.7 55.0 59.4 63.8 66.7 51.8 55.6 59.5 62.1 62.6 67.5 72.3 75.6 58.9 63.2 67.5 70.4 65.6 70.7 75.7 79.1 61.7 66.2 70.7 73.8 71.2 76.8 82.3 86.0 66.8 71.9 76.6 79.9 72.7 78.4 84.0 87.8 68.2 73.1 78.2 81.5 78.9 84.9 90.9 94.9 98.8 73.9 79.2 84.6 88.2 1100 90.6 92.0 84.8 91.2 97.6 101.9 103.8 106.2 79.6 85.3 91.1 94.9 97.6 98.9 48.8 52.8 56.9 59.6 46.1 49.5 52.9 55.2 56.6 61.1 65.6 68.6 53.6 57.5 61.4 64.0 64.1 69.1 74.0 77.3 60.6 65.0 69.4 72.3 67.0 72.2 77.3 80.8 63.5 68.0 72.6 75.6 73.0 78.7 84.4 88.1 69.2 74.2 79.2 82.6 74.5 80.3 86.0 89.9 70.6 75.7 80.8 84.3 80.5 86.6 92.8 96.9 76.2 81.7 87.2 90.9 86.8 93.4 99.9 104.2 82.3 88.2 94.1 98.0 49.8 53.8 57.8 60.5 47.0 50.4 53.8 56.1 57.5 62.0 66.5 69.5 54.4 58.3 62.2 64.8 65.4 70.4 75.3 78.6 61.8 66.2 70.5 73.5 68.5 73.6 78.8 82.2 64.8 69.3 73.9 76.9 74.3 79.9 85.6 89.4 70.3 75.2 80.3 83.7 75.8 81.6 87.3 91.2 71.7 76.8 82.0 85.4 82.2 88.3 94.4 98.5 77.7 83.1 88.7 92.3 1100 94.8 96.2 88.3 94.8 101.4 105.7 83.6 89.5 95.4 99.3 101.0 102.6 108.6 110.1 102.2 103.5 型番 NFCシリーズ NGCシリーズ NFC 質量(kg) NGC ホワイトグレイ ブラック RoHS 対応品D600-1000
機種内容3
W750
H1750-2200
機種内容4
W800
H1750-2200
D600-1000
19INCHEIA
鍵付NFC/NGC
SERIES
ネットワークラック/サーバーラック
アルミアルミ 在庫 区分 NFCシリーズ 型番 NGCシリーズ W外形寸法(mm)0 H0 D0 有効高さ NFC質量(kg)NGC 750 受注品 NFC-36U7560F2W 600 NFC-36U7575F2W 750 NFC-36U7590F2W 900 NFC-36U75A0F2W 1000 NFC-36U7560V2W 600 NFC-36U7575V2W 750 NFC-36U7590V2W 900 NFC-36U75A0V2W 1000 NFC-37U7560F2W 600 NFC-37U7575F2W 750 NFC-37U7590F2W 900 NFC-37U75A0F2W 1000 NFC-37U7560V2W 600 NFC-37U7575V2W 750 NFC-37U7590V2W 900 NFC-37U75A0V2W 1000 NFC-42U7560F2W 600 NFC-42U7575F2W 750 NFC-42U7590F2W 900 NFC-42U75A0F2W 1000 NFC-42U7560V2W 600 NFC-42U7575V2W 750 NFC-42U7590V2W 900 NFC-42U75A0V2W 1000 NFC-46U7560F2W 600 NFC-46U7575F2W 750 NFC-46U7590F2W 900 NFC-46U75A0F2W 1000 NFC-46U7560V2W 600 NFC-46U7575V2W 750 NFC-46U7590V2W 900 NFC-46U75A0V2Wファン仕様:N□C-□□U□□□□F2□ ベンチレーション仕様:N□C-□□U□□□□V2□
ファン仕様
NFC-□□U□□□□F2□
NGC-□□U□□□□F2□
ベンチレーション仕様
NFC-□□U□□□□V2□
NGC-□□U□□□□V2□
NGC-36U7560F2W NGC-36U7575F2W NGC-36U7590F2W NGC-36U75A0F2W NGC-36U7560V2W NGC-36U7575V2W NGC-36U7590V2W NGC-36U75A0V2W NGC-37U7560F2W NGC-37U7575F2W NGC-37U7590F2W NGC-37U75A0F2W NGC-37U7560V2W NGC-37U7575V2W NGC-37U7590V2W NGC-37U75A0V2W NGC-42U7560F2W NGC-42U7575F2W NGC-42U7590F2W NGC-42U75A0F2W NGC-42U7560V2W NGC-42U7575V2W NGC-42U7590V2W NGC-42U75A0V2W NGC-46U7560F2W NGC-46U7575F2W NGC-46U7590F2W NGC-46U75A0F2W NGC-46U7560V2W NGC-46U7575V2W NGC-46U7590V2W NGC-46U75A0V2W 1000 2200 36U 37U 42U 46U 2000 1750 1800 在庫 区分 W0 外形寸法(mm) 有効高さ D0 H0 800 受注品 NFC-36U8060F2W 600 NFC-36U8075F2W 750 NFC-36U8090F2W 900 NFC-36U80A0F2W 1000 NFC-36U8060V2W 600 NFC-36U8075V2W 750 NFC-36U8090V2W 900 NFC-36U80A0V2W 1000 NFC-37U8060F2W 600 NFC-37U8075F2W 750 NFC-37U8090F2W 900 NFC-37U80A0F2W 1000 NFC-37U8060V2W 600 NFC-37U8075V2W 750 NFC-37U8090V2W 900 NFC-37U80A0V2W 1000 NFC-42U8060F2W 600 NFC-42U8075F2W 750 NFC-42U8090F2W 900 NFC-42U80A0F2W 1000 NFC-42U8060V2W 600 NFC-42U8075V2W 750 NFC-42U8090V2W 900 NFC-42U80A0V2W 1000 NFC-46U8060F2W 600 NFC-46U8075F2W 750 NFC-46U8090F2W 900 NFC-46U80A0F2W 1000 NFC-46U8060V2W 600 NFC-46U8075V2W 750 NFC-46U8090V2W 900 NFC-46U80A0V2W NGC-36U8060F2W NGC-36U8075F2W NGC-36U8090F2W NGC-36U80A0F2W NGC-36U8060V2W NGC-36U8075V2W NGC-36U8090V2W NGC-36U80A0V2W NGC-37U8060F2W NGC-37U8075F2W NGC-37U8090F2W NGC-37U80A0F2W NGC-37U8060V2W NGC-37U8075V2W NGC-37U8090V2W NGC-37U80A0V2W NGC-42U8060F2W NGC-42U8075F2W NGC-42U8090F2W NGC-42U80A0F2W NGC-42U8060V2W NGC-42U8075V2W NGC-42U8090V2W NGC-42U80A0V2W NGC-46U8060F2W NGC-46U8075F2W NGC-46U8090F2W NGC-46U80A0F2W NGC-46U8060V2W NGC-46U8075V2W NGC-46U8090V2W NGC-46U80A0V2W 1000 2200 36U 37U 42U 46U 2000 1750 1800単位 mm
外観寸法図
A(アンカー用穴) 350(W0=600) 450(W0=700/750) 160 W0 D0 H 0 W0 H 0 D0 12 9 1 18 H 0 -247 91 60 80 80 W 0 -160 80 D0-160 80 A(アンカー用穴) 80 80 W 0 -160 80 D0-160 80 ※ファンモーター(RAFMシリーズ 120mm角の機種)は 奥行D0が600,750mmの機種は最大6個まで取付可能。 奥行D0が900,1000,1100mmの機種は最大8個まで取付可能。 G G H H 800前面
側面
後面
下面
後面
800前面/後面
※幅が800mmの機種は両開き ドア(観音扉)になります。 ※幅が800mmの機種は両開き ドア(観音扉)になります。 アクリル板 色:ブルースモーク アクリル板 色:ブルースモーク パンチングメタル 3 11 3 11 13 14 14 4 6 4 6 5 1 1 5 2 2 7 7 9 12 12 8 16 13 8 16 9 10 10 パンチングメタル E F F上面
前面
側面
後面
下面
上面
ア-スバーキット(EBK-5-3P)取付部 ※ボトムDフレームのラック内側 ア-スバーキット(EBK-5-3P)取付部 ※ボトムDフレームのラック内側 ホワイトグレイ ブラック 74.8 80.5 86.3 90.1 71.2 86.2 81.4 84.8 76.3 82.1 87.9 91.8 72.6 77.8 83.0 86.4 82.4 88.6 94.8 98.9 78.4 83.9 89.5 93.2 88.9 95.4 102.0 106.4 84.6 90.5 96.5 100.5 75.7 81.4 87.1 90.9 72.3 77.3 82.4 85.8 77.3 83.1 88.9 92.8 73.8 78.9 84.2 87.6 83.7 89.9 96.1 100.2 79.9 85.4 91.0 94.7 90.0 96.6 103.1 107.5 85.9 91.8 97.8 101.7 83.8 89.6 95.3 99.2 80.1 85.6 91.0 94.6 85.5 91.3 97.2 101.1 81.8 87.4 92.9 96.6 92.2 98.4 104.7 108.8 88.7 94.6 100.5 104.4 98.9 105.5 112.1 116.5 95.5 101.8 108.1 112.3 86.5 92.2 98.0 101.9 82.6 88.1 93.5 97.1 88.2 94.1 100.0 103.9 84.4 89.9 95.5 99.2 95.2 101.5 107.7 112.0 91.6 97.5 103.4 107.3 102.3 108.9 115.5 119.9 98.7 105.0 111.3 115.5 NFC質量(kg)NGC 型番 NFCシリーズ NGCシリーズ アクリル板 色:ブルースモーク 800前面
※幅が800mmの機種は両開き ドア(観音扉)になります。 RoHS 対応品19INCH
EIA
鍵付NFC/NGC
SERIES
ネットワークラック/サーバーラック
アルミアルミ単位 mm
外観寸法図
W 0 W 0 -8 0 45 2 46 5 50 5 522 48 5 47 2 W 0 -4 8 43 43 W 0 -4 8 47 2 48 5 52 2 50 5 46 5 45 2 W 0 -8 0 W 0 105 60 60 105 60 60 46 6 8 78 W 0 W 0 -80 52 2 45 2 8 78 78 50 6 46 6 50 6 78 78 8 45 2 52 2 W 0 -80 W 0 78 D0-156 ※D0=1000/1100の場合744 8 148 D0 D0 23 9.5 15.875 15.875 15.875 15.875 15.875 15.875 12. 7 12.7 12.7 6.35 452 466 506 522 W0-80 □9.6 M5(2U間隔) 刻印(1U間隔) M5 12.7 15.875 15.875 12.7 15.875 15.875 6.35 452 465 505 522 W0-80 刻印(1U間隔) M5 12.7 15.875 15.875 12.7 15.875 15.875 6.35 452 465 520 刻印(1U間隔) M5 520 B C D 465 452 W0-80 522 505 465 452 506 466 452 522 W0-80 65 パ ネ ル 取 付有効 高 さ(H 0 -119 ) 5 4 65 54 パ ネ ル 取付有効 高 さ(H 0 -119 ) 65 54 パ ネ ル 取 付有効 高 さ(H 0 -119 )前面/後面
前面/後面
前面/後面
NFCシリーズ
W600の機種
NFCシリーズ
W700/750の機種
NGCシリーズ
NFCシリーズ
NGCシリーズ
NFCシリーズ
NGCシリーズ
A部詳細
E部詳細
B部詳細
C部詳細
D部詳細
F部詳細
G-G断面
G-G断面
H-H断面
H-H断面
ドアを外した状態
W0が600mmの機種以外ドアを外した状態
ドアを外した状態
ラ ッ ク 前 面 側 ラ ッ ク 前 面 側 パネルマウントフレーム 12.5mm間隔にて取付位置変更可能 ラ ッ ク 前 面 側 パネルマウントフレーム 12.5mm間隔にて取付位置変更可能 D0 D0-330 ※D0=1000/1100 の場合570 D0-296 ※D0=1000/1100 の場合604 D0 48 8 48 8 パネルマウントフレーム 取付位置変更可能 D0-156 ※D0=1000/1100の場合744 ラ ッ ク 前 面 側 D0-296 ※D0=1000/1100の場合604 148 パネルマウントフレーム 取付位置変更可能 D0-296 ※D0=1000/1100の場合604 W 0 -48 W 0 -48 W0が600mmの機種以外 ホワイトグレイ ブラック D0-330 ※D0=1000/1100 の場合570 D0-296 ※D0=1000/1100 の場合604 15 15 15 RoHS 対応品構成内容
名称 天板 天板上カバー ケーブル穴蓋 照番 1 2 3 個数 1 1 1 2 材質 色・外装処理 備考 - RAFM-18F0-TPと同製品 RAFM-180C-Sと同製品 配線済 鋼板 t1.0 - 鋼材 鋼板 - 「ホワイトグレイ」 7.5Y7.4/0.8 メラミン塗装 - 亜鉛めっき - ファンモーター 4 4 フィンガーガード 5 6 プラグ付コード 1 ※一部のパーツ及びねじ類を省略しています。 付属品 無NPO
SERIES
180ファンセット
特徴
●ネットワークラックNFCシリーズまたはサーバーラックNGCシリーズのラック上部からフ
ァンモーターによる強制排気を行う場合に用います。
●大風量の180mm角ファンモーターが内蔵されています。
●ラックの天板と交換するだけで、使用できます。
●プラグコード(1m)付きです。
外観寸法図
単位 mm
販売単位1式
ホワイトグレイ (1000) W 0 D0 150 240 50 6 (5) 66 19.5 (90.5)●ファンモーターを交換する場合は別売のファンモーター(RAFM-18F0-TP)
をご利用
ください。
注意
! 型番 在庫 区分 質量(kg) 7.7 8.5 9.2 9.7 適合ラックシリーズ名 (適合機種サイズmm) NFC・NGC(W600 D600) NFC・NGC(W600 D750) NFC・NGC(W600 D900) NFC・NGC(W600 D1000) NFC・NGC(W700 D600) NFC・NGC(W700 D750) NFC・NGC(W700 D900) NFC・NGC(W700 D1000) NFC・NGC(W750 D600) NFC・NGC(W750 D750) NFC・NGC(W750 D900) NFC・NGC(W750 D1000) NFC・NGC(W800 D600) NFC・NGC(W800 D750) NFC・NGC(W800 D900) NFC・NGC(W800 D1000) D0 W0 外形寸法(mm) 538 578 688 838 938機種内容
NPO-F18-6060
NPO-F18-6075
NPO-F18-6090
NPO-F18-60A0
8.2 9.1 10.0 10.6 538 678 688 838 938NPO-F18-7060
NPO-F18-7075
受注品NPO-F18-7090
NPO-F18-70A0
8.5 9.5 10.4 11.0 538 728 688 838 938NPO-F18-7560
NPO-F18-7575
NPO-F18-7590
NPO-F18-75A0
8.8 9.8 10.8 11.5 538 778 688 838 938NPO-F18-8060
NPO-F18-8075
NPO-F18-8090
NPO-F18-80A0
3 1 6 2 4 5標準取付位置
ラック上面
取付例
NFO-70A0BGP2
特徴
FDIO/NFO
SERIES
ボトムグランドプレート2
販売単位2枚
ねじ付 ねじ付 スチール スチール●重量物の搭載は変形の原因になりますのでひかえてください。
注意
!
ホワイトグレイ構成内容
名称 個数 2 材質 鋼板 t1.6 色・外装処理 「ホワイトグレイ」7.5Y7.4/0.8メラミン塗装 ボトムグランドプレート2 付属品 取付用ねじ(M4) 型番 在庫 区分 W0外形寸法(mm)H0 D0 571 510 671 受注品 在庫品 12 適合ラックシリーズ名 (適合機種サイズmm) 質量 (kg/2枚) 搭載可能 質量(kg) 4.2 3.2 25 15 NFC・NGC(W600 D600) NFC・NGC(W600 D750) NFC・NGC(W600 D900) NFC・NGC(W600 D1000) NFC・NGC(W600 D1100) NFC・NGC(W700 D600) NFC・NGC(W700 D750) NFC・NGC(W700 D900) NFC・NGC(W700 D1000) NFC・NGC(W700 D1100) NFC・NGC(W750 D600) NFC・NGC(W750 D750) NFC・NGC(W750 D900) NFC・NGC(W750 D1000) NFC・NGC(W800 D600) NFC・NGC(W800 D750) NFC・NGC(W800 D900) NFC・NGC(W800 D1000) 5.2 5.8 6.4 3.6 330 255 405 455 505 330 405 455 330 405 455 330 405 455 4.8 5.8 6.4 5.2 6.2 7.0 505 7.2 255 5.6 4.4 255 6.8 7.6機種内容
NFO-6075BGP2
NFO-6090BGP2
NFO-60A0BGP2
NFO-60B0BGP2
FDIO-600BGP2
NFO-7075BGP2
NFO-7090BGP2
NFO-7060BGP2
NFO-70B0BGP2
621NFO-7575BGP2
NFO-7590BGP2
NFO-75A0BGP2
255 4.0NFO-7560BGP2
NFO-8075BGP2
NFO-8090BGP2
NFO-80A0BGP2
NFO-8060BGP2
外観寸法図
単位 mm
510 D 0 12 加工可能範囲 480 15 15 17 W0-34 17 15 加工可能範囲 D 0 -1 5 12 D 0 W0 加工可能範囲 D 0 -1 5 15 13.5 加工可能範囲 W0-27 13.5 14.5 W0-29 14.5FDIO-600BGP2、NFO-60□□BGP2
NFO-70□□BGP2、NFO-75□□BGP2、NFO-80□□BGP2
●ラック下面からのほこりの侵入を防ぐ目的でラック内下部に取り付けます。
●機器を載せる場合にも使用できます。
標準取付位置
ラック内下面
取付例
RoHS 対応品 RoHS 対応品外観寸法図
図A
図B
構成内容
機種内容
単位 mm
付属品 ブラケット(※必要時)、取付用ねじ(M5) 販売単位 1本注意
NFO
SERIES
ガイドマウントフレーム
名称 ガイドマウントフレーム 個数 1 材質 アルミ押出形材 色・外装処理 B2アルマイト 在庫 区分 外形寸法(mm) H0 880 D0 50 W0 25 0.87 1.11 1.36 1.46 1.61 1.71 1.86 2.06 質量(kg) 図 図A 図B NFC(H1000) NFC(H1250) NFC(H1500) NFC(H1600) NFC(H1750) NFC(H1800) NFC(H2000) NFC(H2200) 在庫品!
アルミ アルミ 54. 5 65.5 H 0 54.5 H 0 65.5 1130 1380 1630 1480 1880 1680 2080 型番NFO-1000GF
NFO-1250GF
NFO-1500GF
NFO-1750GF
NFO-1600GF
NFO-2000GF
NFO-1800GF
NFO-2200GF
8 50 48 5 47 2 52 2 H0 25 50 6×22.5長丸穴(ラック取付用) ※機種により、数・位置が異なります。) NFCシリーズ NFCシリーズ NFCシリーズ標準取付位置
ラック内部(Dフレーム)
取付例
別売 クッションナット PNO-13CN5 別売 クッションナット PNO-13CN5 別売 スリムラインナット PNOシリーズ バーナットセット PNOシリーズ 別売 スリムラインナット PNOシリーズ バーナットセット PNOシリーズ特徴
●互いに奥行方向が異なるサポートアングル等を同時に実装する場合などに使用します。
●ラック内部に19インチパネルマウント部を増設する目的で使用します。
●特設溝にはクッションナットまたはスリムラインナット等が挿入できます。
●原則として本製品はラック本体(NFCシリーズ)
と一緒にご依頼ください。
別途ご依頼される場合は、最寄りの営業所までお問い合せください。
●ラック内部に19インチパネルマウント部を増設する場合等に使用します。
●適合するラックのパネルマウントフレームの有効高さの約半分の高さを使用すること
ができます。
●特設溝に各種ナットを挿入すれば、アクセサリー等をねじ止めできます。
特徴
実装寸法図
構成内容
機種内容
単位 mm
付属品 ブラケット 2個、取付用ねじ(M5 4本) 販売単位 1本注意
NWFO
SERIIES
ハーフパネルマウントフレーム
名称 ハーフガイドマウントフレーム 個数 1 材質 アルミ押出形材 色・外装処理 B2アルマイト 在庫 区分 型番 外形寸法(mm) H0 837.5 970.5 1062.5 D0 60 W0 35 1.23 1.43 1.57 質量 (kg) 有効 高さ 18U 20U 23U 在庫品NWFO-0875HTPF
!
アルミ アルミ 17 48 60 45 2 46 5 52 2 50 5NWFO-1000HTPF
NWFO-1100HTPF
詳細寸法(mm) H2 54.5 54.5(46.5) 54.5 H1 57.5/65.5 65.5 65.5 H 1 H 0 H 0 H 2 NFCシリーズ●原則として本製品はラック本体(NFCシリーズ)
と一緒にご依頼ください。別途ご依頼
される場合は、最寄りの営業所までお問い合せください。
標準取付位置
ラック内部
取付例
別売 クッションナット PNO-13CN5 別売 クッションナット PNO-13CN5 別売 スリムラインナット PNOシリーズ 別売 スリムラインナット PNOシリーズ NFCシリーズ水平断面図
側面図
ねじ付 ねじ付 ねじ付 ねじ付 適合ラックシリーズ名 (適合機種サイズmm) NFC(H1750) NFC(H2000) NFC(H2200) 適合ラックシリーズ名 (適合機種サイズmm)構成内容
付属品 ブラケット(※必要時)、取付用ねじ 名称 ガイドマウントフレーム 個数 1 材質 アルミ押出形材 色・外装処理 B2アルマイト RoHS 対応品 RoHS 対応品図a
図b
図c
図d
図e
194. 5 205. 5 25 25 H 2 H 2 205. 5 194. 5 H 1 100 10 0 205. 5 194.5 125 12 5 H 2 H 2 12 5 12 5 205.5 194.5 H 1 15 0 15 0 75 75 205. 5 194. 5 H 2 H 2 販売単位 1本NWFO
SERIES
サイドフレーム
アルミアルミ●ラック内部にACパワーダクト等の内装アクセサリーを取り付ける場合にラックのHフ
レームに取り付けます。
●ラックが連結されている状態では取り付けることができません。
特徴
実装寸法図
外観寸法図
構成内容
機種内容
単位 mm
付属品 取付用ねじ(M5 4本)注意
名称 照番 1 2 3 サイドフレーム 個数 1 材質 アルミ押出形材 色・外装処理 B2アルマイト サイドバーナット 1 化成被膜処理 クッションナット 4 鋼材、発泡ポリエチレン 亜鉛めっき 在庫 区分 型番 外形寸法(mm) H0 D0 450 W0 48 12 0.4 質量 (kg) 適合ラックシリーズ名 (適合機種サイズmm) NFC・NGC(D600) NFC・NGC(D750) NFC・NGC(D900) NFC・NGC(D1000) NFC・NGC(D1100) 組立品NWFO-600SF
NWFO-750SF
NWFO-900SF
!
600 0.5 750 0.6NWFO-A00SF
NWFO-B00SF
850 950 0.7 0.8取付寸法
M5 12 D0 48 12.5 12.5 12.5 12.5 1 2 3 75 12 D0 75 NFCシリーズ ラック型番 詳細寸法(mm) H2 600 H1 図 図a 図b 図c 図c 図d 図e 備考 - 中央部2本は 標準実装済 ラック1台当たりの 最大取付可能個数 NFC/NGC-19U□□□□□2W NFC/NGC-25U□□□□□2W NFC/NGC-31U□□□□□2W NFC/NGC-33U□□□□□2W NFC/NGC-36U□□□□□2W NFC/NGC-37U□□□□□2W NFC/NGC-46U□□□□□2□ NFC/NGC-42U□□□□□2□ 850 - 675 675 800 900 1100 1200 - 4標準取付位置
ラック側面(Hフレーム)
取付例
ねじ付 ねじ付NPO
SERIES
アース線キット
販売単位1式
特徴
●NFC/NGCシリーズの主要構成
部品を電気的につなぐことができ
ます。
●ラック1台分のアース線、ねじ類
等の必要な部品のセットです。
外観寸法図
単位 mm
構成内容
名称 個数 電線の長さL(mm) 100 200 - 備考 - 両端 M4用丸型圧着端子及び 差込型接続端子 4 アース線 100MF 1 アース線 200MF 350 3 アース線 350MF 7 タブ端子 付属品 取付用ねじ・ナット・座金 一式 型番 適合ラックシリーズ名 NFC NGC機種内容
NPO-EWK-01
在庫区分 在庫品 Lアース線 100MF / アース線 200MF / アース線 350MF
タブ端子
●取り付け位置等は付属の取扱説
明書をご覧ください。
注意
!
特徴
実装寸法図
構成内容
機種内容
単位 mm
付属品 ブラケット 2個、取付用ねじ(M5 4本) 販売単位 1本NWFO
SERIIES
ハーフガイドマウントフレーム
名称 ハーフガイドマウントフレーム 個数 1 材質 アルミ押出形材 色・外装処理 B2アルマイト 在庫 区分 型番 外形寸法(mm) H0 837.5 970.5 1062.5 D0 50 W0 25 0.83 0.96 1.06 質量 (kg) 有効 高さ 適合ラックシリーズ名 (適合機種サイズmm) NFC(H1750) NFC(H2000) NFC(H2200) 18U 20U 23U 在庫品NWFO-0875HGF
アルミ アルミNWFO-1000HGF
NWFO-1100HGF
詳細寸法(mm) H2 54.5 H1 57.5/65.5 65.5 65.5水平断面図
側面図
8 50 25 12 23 15 48 5 47 2 52 2 NFCシリーズ H 1 H 0 H 0 H 2 NFCシリーズ 別売 クッションナット PNO-13CN5 別売 クッションナット PNO-13CN5 別売 スリムラインナット PNOシリーズ 別売 スリムラインナット PNOシリーズ●互いに奥行寸法が異なるサポートアングル等を同時に実装する場合に使用します。
●適合するラックのパネルマウントフレームの有効高さの約半分の高さを使用することができます。
●特設溝に各種ナットを挿入すれば、アクセサリー等をねじ止めできます。
注意
!
●原則として本製品はラック本体(NFCシリーズ)
と一緒にご依頼ください。別途ご依頼
される場合は、最寄りの営業所までお問い合せください。
標準取付位置
ラック内
取付例
ねじ付 ねじ付 RoHS 対応品 RoHS 対応品 RoHS 対応品900
NPO
SERIES
連結ボルト
販売単位1個
実装図
単位 mm
必要数・位置
ラック型番 HDジョイント必要個数 HDジョイント箇所(φ10) A A・B A・C 4 6 8 NFC-19U□□□□□2W NGC-19U□□□□□2W NFC-25U□□□□□2W NGC-25U□□□□□2W NFC-31U□□□□□2W NGC-31U□□□□□2W NFC-33U□□□□□2W NGC-33U□□□□□2W NFC-36U□□□□□2W NGC-36U□□□□□2W NFC-37U□□□□□2W NGC-37U□□□□□2W NFC-42U□□□□□2W NGC-42U□□□□□2W NFC-46U□□□□□2W NGC-46U□□□□□2W特徴
機種内容
●機器を実装した後では本製品を使用できない場合があります。ラックに機器等を実装
する前にラックを連結してください。
●ラックの機種により必要数が異なりますので、下表を参照してください。
注意
適合ラックシリーズ名 NFC NGC 在庫区分 型番 質量(g) 42 在庫品NPO-08HDJ
!
スチール スチール構成内容
付属品 無 名称 スペーサー 六角ボルトM8×35 六角ナットM8 バネ座金M8用 照番 1 2 3 4 個数 1 1 1 1 材質 ステンレス鋼 鋼材 色・外装処理 - 亜鉛めっき 平座金M8用 5 2 黄銅 ニッケルめっき 80 18 7.5 149. 5 160. 5連結部断面図
2 5 1 5 4 3 A A C C A A C C B B標準取付位置
Hフレーム
取付例
ラックを連結する部品です。ラックのHフレーム同士を固定することができます。
NFO
SERIES
プレートベース
(高さ100mm)
販売単位1台
特徴
●OAフロア用の鋼板製の架台です。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。
外観寸法図
単位 mm
80 (連結用) 4-φ12(反対面共) 8-φ16(アンカー用) 4-φ16 (ラック用) 30 95 W0 W0-160 D 0 D 0 -160 W0-210 D 0 -120 100 100 10 0 10 0 50 50 45 W 0-200 D 0 -200 45 80 80 105 105 80 60 60 50 50 D 0 -100 40 35 W0-150 35 40 40 40 35 D 0 -150 35機種内容
在庫 区分 型番 適合ラックシリーズ名 (適合機種サイズmm) NFC・NGC(W600 D600) NFC・NGC(W600 D750) NFC・NGC(W600 D900) NFC・NGC(W600 D1000) NFC・NGC(W700 D600) NFC・NGC(W700 D750) NFC・NGC(W700 D900) NFC・NGC(W700 D1000) NFC・NGC(W800 D600) NFC・NGC(W800 D750) NFC・NGC(W800 D900) NFC・NGC(W800 D1000) NFC・NGC(W750 D600) NFC・NGC(W750 D750) NFC・NGC(W750 D900) NFC・NGC(W750 D1000) W0 600 700 750 800 600 750 900 1000 600 750 900 1000 600 750 1000 600 750 900 1000 H0 外形寸法(mm) 95 D0 受注品NFO-601060PB
NFO-601075PB
NFO-601090PB
NFO-6010A0PB
NFO-701060PB
NFO-701075PB
NFO-751060PB
NFO-751075PB
NFO-751090PB
NFO-7510A0PB
NFO-801060PB
NFO-801075PB
NFO-801090PB
NFO-8010A0PB
NFO-701090PB
NFO-7010A0PB
構成内容
付属品 ラック取付用M12ボルト・M12ナット・座金一式 名称 照番 1 プレートベース 個数 1 2 ライナー1.2 8 3 ライナー3.2 8 材質 鋼板 t3.2 鋼板 t1.2 鋼板 t3.2 色・外装処理 「ブラック」N1.0メラミン塗装 18 t3.2 100 100 18 100 100 t1.2 2 3 1 ブラック スチール スチール標準取付位置
ラック下面
取付例
RoHS 対応品 RoHS 対応品4−φ16 (ラック用) 1 8−φ16 (アンカー用) 4−φ12 (反対面共 連結用) 75 D0−150 75 30 W 0 50 45 95 75 W 0 − 1 50 75 D0 80 D0−160 8080 80 W 0 − 160 40 40 D0−80 75 D0−150 75 100 D0−200 100 100 W 0 − 200 100 40 W 0 − 80 40 75 W 0 − 150 75 50 50 D0−100 50 D0−100 50 50 50 W 0 − 100 18 t3.2 100 100 18 100 100 t1.2 2 3
