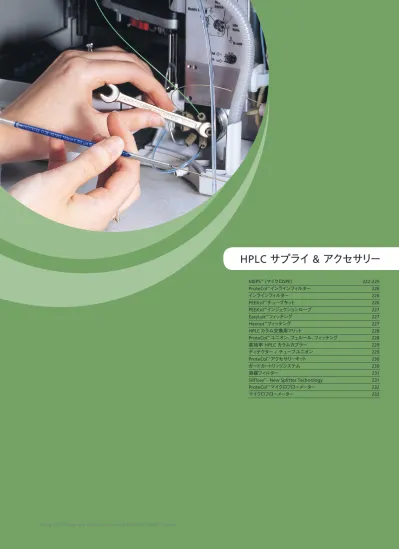

HPLC サプライ & アクセサリー
MEPS™ （マイクロSPE） 222-225 ProteCol™ インラインフィルター 226 インラインフィルター 226 PEEKsil™ チューブキット 226 PEEKsil™ インジェクションループ 227 EasyLok™ フィッテング 227 Hexnut™ フィッテング 227 HPLC カラム交換用フリット 228 ProteCol™ ユニオン、フェルール、フィッテング 228 高効率 HPLC カラムカプラー 229 ディテクター / チューブユニオン 229 ProteCol™ アクセサリーキット 230 ガードカートリッジシステム 230 溶媒フィルター 231 SilFlow™ - New Splitter Technology 231 ProteCol™ マイクロフローメーター 232 マイクロフローメーター 232sge.com/support/videos でMEPS
™の紹介ビデオを視聴することができます。
MEPS
™(Micro Extraction by Packed Sorbent)
は従来の試料前処理方法に新しい道を開くツ
ールです。 一般的な分析実験室では、分析に
必要とする全ての時間の75%が試料の前処理
や濃度調整に時間を費やされていると考えられ
ています。 従って、 試料前処理や濃度調整の
効 率 化によって処 理 量を増やすことが実 験
室の時間や経費節減につながります。 下記
にMEPS™と従来の前処理方法の比較を示
します。
HPLC サプライ |
MEPS
™
（マイクロSPE）
222
試料前理方法の比較
LLE （液-液抽出） SPE （固相抽出） MEPS™ (Micro Extraction by Packed Sorbent) 手法概要 • 混じり合わない二つの溶媒を用 いてそれぞれの溶媒に対する溶 解度の差を利用することで目的 成分の抽出を行う方法 • 主に用いられる溶媒系は水（親 水性）と有機的溶媒（疎水性） • 化学結合型シリカゲル、アルミナ および活性炭等の固定相（固 相）を充填したカラムまたはカート リッジに試料を導入し、溶媒(移 動相)を貫流させることで目的成 分を選択的に抽出する方法 • 夾雑物を保持させる方法と目的 成分を保持させる方法の2つの 方法があります。 • 少量化した固定相（3mg）とSGE マイクロシリンジの組み合わせ • 試料をシリンジで吸引/吐出する ことで固相抽出を行います。 必要試料量 • 一般的に大量（例10-1000 mL） • 一般的に少量でmLサイズ （例1-10mL） • µLサイズ（例 50µL） 溶媒濃縮工程 • 試料を分析できる濃度にエバポ レイション濃縮で調整する必要 があります。 • 多くの場合で、試料を分析できる 濃度にエバポレイション濃縮で 調整する必要があります。 • 一般的にエバポレイション濃縮 は必要としません。 使用溶媒量 • 大容量の溶媒を必要とします。（ 例10-1000mL） • mLサイズの溶媒量 (例10mL) • µLサイズの溶媒量（例 500µL） 所要時間 • 操作が煩雑で長時間を要します。 • エバポレイション濃縮で時間を要 します。 • 短時間（分単位の処理が可能）• 1ステップ毎での試料のロード、 洗浄、抽出が可能 自動化 • 自動化は難しいです。 • 自動化可能です。 • 完全に自動化できます。 コスト • 大量の溶媒と大量の廃棄の コスト • 溶媒と廃棄のコスト • 少量の溶媒と廃棄のコスト
MEPS
™(Micro Extraction by Packed Sorbent)
は、マイクロ固相カートリッジと高品質なSGEマ
イクロシリンジの組み合わせによりマイクロ固
相抽出(µSPE)です。MEPSの固相カートリッジ
(MEPS
™BIN)は固相充填量を従来のmLサイズ
からµLサイズに少量化しています。
利用可能なMEPS固定相にはC2、C8、C18、シリ
カなどがあります。
シリンジニードル一体型固相カートリッジ（MEPS™ BIN）の略図 -SGEは「Barrel Insert and Needle (BIN)」についての特許を取りま した。HPLC サプライ & アクセサリー
223
HPLCサプライ | MEPS
™（マイクロSPE）
223
MEPS
™
の使用方法
STEP
1
STEP
2
STEP
3
STEP
4
SAMPLING
(1-N TIMES)
WASHING
ELUTION
SOLVENT
INJECTION
• STEP 1 (SAMPLING) ： ポンピ
ングして試料をカートリッジに
通します。分析対象成分によ
って１回から複数回行います。
• STEP 2 (WASHING) ： 夾雑成
分を除くためにカートリッジに
洗浄溶媒20～50µLをポンピン
グを行って通します。
• STEP 3 (ELUTION) ： 溶出溶媒
を引くことでカートリッジを通し
て分析対象成分をシリンジの
中へ入れます。
• STEP 4 (INJECTION) ： 分析対
象成分をLCやGC等の分析
機器に導入します。
• 次の試料のために50µL程の
洗浄溶液でポンピングしてカー
トリッジを洗浄します。
繰り返し使用が可能なMEPS
™
一般的なSPEのように、カートリッジが再利用さ
れることができる回数は試料マトリックスと溶出
の際の洗浄状況に依存しています。 MEPS
™は
使用している充填剤量は少量（約3mg）ですの
で.多量な溶媒を必要とせず、効果的な洗浄を
可能にしています。
単純なアプリケーションではMEPSデバイスは50
回以上の繰り返し使用が可能で、非常に費用
効果が高いです。
M E P S
™の セミオートメーション 化 として
は、MEPS
™をSGEデジタルシリンジeVol
®と組み
合わせて使用することにより、繰り返しの固相
抽出操作の効率向上や、固相抽出メソッドの
迅速な開発に有効です。MEPS
™は同様に完全
にオンラインでの固相抽出や試料注入がCTC
PALのようなオートサンプラーで自動化すること
ができます。
Method RopivacaineLOD (nM) Accuracy (%) Precision (RSD%) (Inter-assay) Handling Time
MEPS™ / GC-MS 2 105 5.0 1 min
LLE / GC-MS 2 101 3.8 20 min
SPE / LC-UV 100 101 3.0 20 min
SPME / GC-MS 2 101 3.8 20 min
MEPS™と他の手法との局所麻酔薬(Ropivacaine)分析での比較（M. Abdel-Rehim / J. of Chromatography B, 801 (2004) 317-321）
MEPS
™
と他の手法との精度の比較
MEPS
™
の自動化/半自動化
HPLC サプライ & アクセサリー
英文のセレクションガイドは、sge.com/selectionguide から閲覧することができます。
MEPS
™は前述の挑戦的なアプリケーションに理想的に適しています。例えば、12ページで紹介して
いる法科学（科学捜査）分野でのMEPS
™を使用したアプリケーションなどがあります。
HPLC サプライ |
MEPS
™
（マイクロSPE）
224
MEPS
™
アプリケーション & 論文
業種・分野 タイトル 発表者 論文環境 Determination of organic priority pollutants and emerging compounds in wastewater and snow samples using multiresidue protocols on the basis of microextraction by packed sorbents coupled to large volume injection gas chromatography-mass spectrometry analysis.
Prieto et al J Chrom A, 2010, 1217:6002-6011
法科学（科学捜査）、医薬品 Liquid chromatographic analysis of oxcarbazepine and its metabolites in plasma and saliva after a novel microextraction by packed sorbent procedure.
Saracino et al Anal Chim Acta, 2010, 661: 222-228
環境 At-line microextraction by packed sorbent-gas chromatography– mass spectrometry for the determination of UV fi lter and polycyclic musk compounds in water samples.
Moeder et al J Chrom A, 2010, 1217:2925-2932
法科学（科学捜査） Contribution of microextraction in packed sorbent for the analysis
of cotinine in human urine by GC–MS. Lafay et al Anal Bioanal Chem, 2010, 396: 937–941
一般化学、ライフサイエンス
Recent advances in microextraction by packed sorbent for
bioanalysis. Abdel-Rehim J Chrom A, 2010, 1217: 2569-2580
法科学（科学捜査） Rapid identifi cation and quantifi cation of methamphetamine and amphetamine in hair by gas chromatography/mass spectrometry coupled with micropulverized extraction, aqueous acetylation and microextraction by packed sorbent.
Miyaguchi
et al J. Chrom A, 2009, 1216: 4063–4070
一般化学、ライフサイエンス
Fully Automatic Sample Treatment by Integration of Microextraction by Packed Sorbents into Commercial Capillary Electrophoresis− Mass Spectrometry Equipment: Application to the Determination of Fluoroquinolones in Urine.
Morales-Cid
et al Anal. Chem., 2009, 81: 3188–3193
法科学（科学捜査） Screening of Cocaine and Its Metabolites in Human Urine Samples by Direct Analysis in Real-Time Source Coupled to Time-of-Flight Mass Spectrometry After Online Preconcentration Utilizing Microextraction by Packed Sorbent.
Jagerdeo E, Abdel-Rehim M J Am Soc Mass Spectrom. 2009 May;20(5):891-899
食品・香料 Determination of 2,4,6-Trichloroanisole and 2,4,6-Tribromoanisole in Wine using Microextraction in Packed Syringe and Gas Chromatography−Mass Spectrometry.
Jönsson et al J. Agric. Food Chem., 2008, 56: 4962–4967
一般化学 Study of the factors affecting the performance of microextraction by packed sorbent (MEPS) using liquid scintillation counter and liquid chromatography-tandem mass spectrometry.
Altun and
Abdel-Rehim Anal Chim Acta. 2008, 630:116-123
医薬品 MEPS™ as a rapid sample preparation method to handle unstable compounds in a complex matrix: determination of AZD3409 in plasma samples utilizing MEPS™-LC-MS-MS.
Abdel-Rehim
M et al J Chromatogr Sci. 2008 46:518-523
医薬品、ライフサイエンス
Rapid and Sensitive Method for Determination of Cyclophosphamide in Patients Plasma Samples Utilizing Microextraction by Packed Sorbent Online with Liquid Chromatography-Tandem Mass Spectrometry (MEPS™-LC-MS/MS).
Said et al J. Liquid Chro-matography & Related Tech-nologies 2008, 31: 683–694 HPLC サプライ & アクセサリー
HPLCサプライ | MEPS
™（マイクロSPE）
225
詳細 対応MEPS™ シリンジP/N 入数 Part No.
CTC PAL オートサンプラー, HTA 300A Plus & Varian 8400用 MEPS™ BIN
C18 005291 and 006291 5 2900101 Silica 005291 and 006291 5 2900102 C8+SCX* 005291 and 006291 5 2900103 C2 005291 and 006291 5 2900104 C8 005291 and 006291 5 2900106 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 005291 and 006291 各1 2900105 CTC PAL オートサンプラー用 250µL MEPS™シリンジ用 MEPS™ BIN
C18 006292 5 2900301 Silica 006292 5 2900302 C8+SCX* 006292 5 2900303 C2 006292 5 2900304 C8 006292 5 2900306 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 006292 各1 2900305 アジレントオートサンプラー用 MEPS™ BIN C18 005292 and 006293 5 2900601 Silica 005292 and 006293 5 2900602 C8+SCX* 005292 and 006293 5 2900603 C2 005292 and 006293 5 2900604 C8 005292 and 006293 5 2900606 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 005292 and 006293 各1 2900605 島津製作所 AOC20i用 MEPS™ BIN
C18 005293 and 006294 5 2900601 Silica 005293 and 006294 5 2900602 C8+SCX* 005293 and 006294 5 2900603 C2 005293 and 006294 5 2900604 C8 005293 and 006294 5 2900606 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 005293 and 006294 各1 2900605
MEPS
™BIN（シリンジニードル一体型固相カートリッジ）オプション
GCアプリケーション用（シリンジニードルは23ゲージ
（0.63mmOD）、針先形状はコーンチップです。）
詳細 対応MEPS™シリンジP/N 入数 Part No.
CTC PAL オートサンプラー, HTA 300A Plus & Varian 8400用 MEPS™ BIN
C18 005291 and 006291 5 2900401 Silica 005291 and 006291 5 2900402 C8+SCX* 005291 and 006291 5 2900403 C2 005291 and 006291 5 2900404 C8 005291 and 006291 5 2900406 SCX 005291 and 006291 5 2900408 SAX 005291 and 006291 5 2900409 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 005291 and 006291 各1 2900405 CTC オートサンプラー用 250µL MEPS™シリンジ用 MEPS™ BIN
C18 006292 5 2900501 Silica 006292 5 2900502 C8+SCX* 006292 5 2900503 C2 006292 5 2900504 C8 006292 5 2900506 SCX 006292 5 2900508 SAX 006292 5 2900509 メソッド開発キット（C18, C8, C2, SILICA, C8+SCX 各１個入） 006292 各1 2900505
LCアプリケーション用（シリンジニードルは22ゲージ、針先形状はLCチップです。）
基材のシリカは粒子径45µm、ポアサイズ60Åです。*C8+SCXはBINSの表面にM1と表示されています。MEPS
™シリンジオプション
全てのMEPS
™シリンジは、マニュアルもしくは下記に示したオートサンプラーで使用できます。
HPLC サプライ & アクセサリー 容量 PTFE チップ プランジャー オートサンプラー 目盛長さ (mm) バレル外径 (mm) プランジャー交換用 Part No. Part No. 100 µL アジレント7693A 54.1 6.5 0318263 005292 100 µL 島津製作所 AOC20i * 54.1 6.7 0318274 005293* 100 µL CTC PALオートサンプラー、HTA 300APlus, サーモサイエンティフィック、バリアン8400シリーズ 60 6.7 031826 005291 250 µL アジレント7693A 54.1 6.5 0318303 006293 250 µL 島津製作所 AOC20i * 54.1 6.7 0318305 006294* 250 µL HTA 300APlus、サーモサイエンティフィック、 バリアン8400シリーズ 60 6.7 031831 006291 250 µL CTC PALオートサンプラー 60 7.8 0318301 006292*
ご注文の前に、島津製作所AOC20iでの動作確認についてSGEに必ずお問い合せ下さい。HPLC サプライ | ProteCol
™インラインフィルター, インラインフィルター & PEEKsil
™チューブキット
226
HPLC サプライ |
ProteCol
™
インラインフィルター
Particulate Protection for
Your Columns
• ゼロのデットボリュームのフィルターデザイン
• フィルターでの圧力低下をゼロに
• パフォーマンスの低下をゼロに
ProteCol
™インラインフィルターは微粒子からあ
なたのキャピラリーカラムを保護するシンプルで
効果的な方法です。 それは、ピークのテーリン
グや分離能の低下、圧の増加なしにシステムを
守ることが出来ます。 フィルターは2本の平面
に研磨済みPEEKsil
™チューブ（テール）の間に
2マイクロの多孔性スクリーンで構成されていま
す。 最善のカラムパフォーマンスを提供できるよ
うに、インラインフィルターはデッドボリュームを
最小限にしています。 接続の多用途性のため、
インラインフィルターは1/16インチOD 1/32イン
チODの両方のPEEKsil
™テールで入手可能で
す。 ProteCol
™ユニオンを使ってのゼロデッド
ボリューム接続が出来るようチューブの末端をき
れいな平面にカットして研磨しています。
詳細 テール 入口長さ (mm) テール 出口長さ (mm) テール 内径(µm) テール外径 入数 Part No. ProteCol™ インラインフィルター 1/16" 50 50 50 1/16" 3 212005 ProteCol™ インラインフィルター 1/32" 50 50 50 1/32" 3 222012 ProteCol™ 1/32"インラインフィルターキット（内容）: • 3 x 1/32" In-Line Filters (P/N 222012),• 2 x 6-40UNFポート用 PEEK™ Fingertightフィッテング (P/N 222017), • 2 x 10/32ポート用PEEK™ Fingertightフィッテング(P/N 222002) 50 50 50 1/32" - 222016
HPLC サプライ | ProteCol
™インラインフィルター
226
詳細 入数 Part No. 1/16" チューブキット（長さ：300 mm、内径：50 µmID,100 µmID, 200 µmID） 5 212012 1/32" チューブキット（長さ：300 mm、
内径：50 µmID,100 µmID, 200 µmID） 5 222008 他の長さのPEEKsil™ チューブについては239ページをご参照下さい。
HPLC サプライ |
PEEKsil
™
チューブキット
HPLC サプライ |
インラインフィルター
• 不活性 - バイオ対応
• 交換可能な0.5µmの多孔性フリットアッセン
ブリを使用
• カラムの前で使用する事でチリやゴミからカ
ラムを保護しでシンプルでコスト削減効果が
高い
• 低デットボリュームのデザインでピークの広が
りを防ぎ、カラムの分解能を高めます。
• Hexnut
™を付属
詳細 入数 Part No. 0.5 µm 多孔性フリットインラインフィルター （ホルダー付） 1 204002 交換用0.5 µm 多孔性フリットインラインフィルター 1 202009 HPLC サプライ & アクセサリーワンポイント：
SGEのフィッテング、
ガードカートリッジ、
及びインラインフィ
ルターは全ての他
のメーカーのHPLC
カラム及びシステム
で使用可能です。
ワンポイント：
もし事前に試料を濾過することができない場合は、
必ずインジェクションの後にローデットボリュームイン
ラインフィルタを使用するようにするようにしてく
ださい。
HPLC サプライ | PEEKsil
™インジェクションループ, EasyLok
™フィッテング & Hexnuts
™フィッテング
227
HPLC サプライ |
PEEKsil
™
インジェクションループ
• 不活性で滑らかなチューブ内表面はキャリー
オーバーとサンプル洗浄時間を低減します。
サンプル繰越しと検体リンス時間を減らしま
す。
• 剪断や吸着によりサンプル損失を低減します。
• 最大圧力は10µLと20µLループそれぞれで
3000psiです。
• PEEKsil
™チューブと2セットのステンレス製
Hexnuts
™およびPEEK
™製フェルールがセット
になっています。
• レオダインやバルコなどのほとんどのバルブ
に互換性があります。
容量 PEEKsil™ 内径 長さ 入数 Part No. 10 µL 0.22 mm (0.009") (10.24")26 cm 1 0650010 20 µL 0.22 mm (0.009") (20.87")53 cm 1 0650020EasyLok
™フィッテングは滑り止めの刻みを入れ
たステンレスナットとPEEK
™製のダブルエンドフ
ェルールから構成されています。 PEEK
™フェル
ールは単純に1/16"チューブに挿入しスライド
させ手締めで固定ができます。 またステンレス
製フェルールと違い、 チューブを押しつぶさない
ので簡単に迅速な取り付けや再利用が可能で
す。 PEEK
™製ダブルエンドフェルールは2か所を
シールができるような設計でリークを防止します。
標 準 的なHPLC用のメス継手（Swagelok
®,
Parker
™, Waters
®, Valco
®. Whatman
®）
との
互換性があります。
SGE製GLTカラムの使用の際にはEasyLok
™フィッテングの使用をお薦めします。
仕様 最高耐圧 5,000 psi ネジ形式 10-32 詳細 入数 Part No. EasyLok™ フィッテング（フェルール付） 各2 206102 PEEK™ ダブルエンドフェルール 10 206160HPLC サプライ |
EasyLok
™
フィッテング
HPLC サプライ |
Hexnut
™
フィッテング
• Hexnut
™フィッテングはネジ形式10-32の
ステンレス製ナットですがKel-F、PEEK
™製
のフェルールを変形させません。
• 接液部が不活性なナットですのでバイオに対
応できます。
• 腐食性溶媒を使用する場合にお薦めします。
• SGE製GLTカラムの使用の際にはHexnut
™フィッテングとKel-F、PEEK
™製フェルールの
組合せをお薦めします。
仕様 最高耐圧 5,000 psi ネジ形式 10-32 詳細 入数 Part No. Hexnut™フィッテング（PEEK™ フェル ール付） 各2 1021003 Hexnut™フィッテング（PEEK™ フェル ール付） 各10 1021011 Kel-F® フェルール 10 0730010 交換用 PEEK™ フェルール 2 0730004 交換用 PEEK™ フェルール 10 0730014 HPLC サプライ & アクセサリーワンポイント：
ループの容積が注
入量を決定します。
ループの全量を注
入する場合にはル
ープ全 容 量の2倍
以上の注入量にし
て下さい 。部 分 注
入の場合は、注入
量はループ容量の
半分以下にするの
が望ましいです。
ワンポイント：
EasyLok
™フィッテン
グを使うことで簡単
で迅速にHPCLカラ
ムの接 続が
できます。
228
HPLC サプライ | 交換フリット & ProteCol
™ユニオン、フェルール & フィッテング
HPLC サプライ |
HPLC カラム用交換フリット
Perfect Connections,
Every Time
• ピークの広がり防止するゼロデットボリュームデ
ザイン
• 取り扱いが簡単
• 完璧な多用途性 - 異なるサイズのチューブの
接続が可能です
• PEEK
™製とステンレス製を準備しています。
PEEK
™製とステンレス製ユニオン
ProteCol
™ユニオンは、PEEK
™製とステンレス製
のどちらもすべてのサイズで利用できます。また
どちらも再使用できるPEEK
™フェルールを使用し
ます。
• ステンレス製ユニオンは手締めでの固定、
も
しくは高圧のアプリケーションための3/16"レ
ンチでの締め付けが出来ます。
• PEEK™製ユニオンは手締めでの固定ができ
ます。 またサイズはステンレス製ユニオンより
若干大きめのサイズですが、 軽いため接続
するチューブへのストレスを低減します。
接続性
ProteCol
™ユニオンは再利用できるPEEKフェル
ール使用することにより、下記のサイズのチュー
ブを組み合わせて接続することができます。
• 1/32" PEEKsil
™チューブ
• 1/16" PEEKsil
™チューブ
• 0.36mmフューズドシリカチューブ
HPLC サプライ |
ProteCol
™
ユニオン、
フェルール & フィッテング
不活性なチューブ接 続のためのPEEKsil ™ チューブについては 238ページご参照下 さい。ProteCol
™ステンレスユニオン
詳細 入数 Part No. 0.36 mm to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 222007 1/16" to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 212008 1/16" to 1/16" ユニオン × 2、PEEK™ フェルール × 4 212006 1/16" to 1/32" ユニオン × 2、PEEK™ フェルール × 4 212007 1/32" to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 222006 1/32" to 1/32" ユニオン × 2、PEEK™ フェルール × 4 222005カラムの使用中に蓄積された不純物はカラムフ
リット部分を詰まらせて、フリットの交換が必要に
なります。 交換用の多孔質フリットは、充填剤
粒子を保持できるものを選ばれなければなりませ
ん。 カラムタイプと充填剤粒子のサイズに適応
する交替フリットを選んでください。
詳細 入数 Part No. 1 mm ID マイクロカラム用 フリットアセンブリー（粒子径3 µm 用） 2 202016 1 mm ID マイクロカラム用 フリットアセンブリーPEEK®-PTFE フリット 2 2020155 4 mm ID GLT™ カラム用 フリットアセンブリー（粒子径5 µm 用） 2 202002 2 mm ID GLT™ カラム用 フリットアセンブリーPEEK®-PTFEフリット （粒子径5 µm 用） 2 2020035 フリットリムーバルツール 1 200005 HPLC サプライ & アクセサリー229
HPLC サプライ | 高効率カラムカプラー & ディテクター / チューブユニオン
ProteCol
™PEEK
™ユニオン
詳細 入数 Part No. 0.36 mm to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 222011 1/16" to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 212011 1/16" to 1/16" ユニオン × 2、PEEK™ フェルール × 4 212009 1/16" to 1/32" ユニオン × 2、PEEK™ フェルール × 4 212010 1/32" to 0.36 mm ユニオン × 2、PEEK™ フェルール × 4 222010 1/32" to 1/32" ユニオン × 2、PEEK™ フェルール × 4 222009ProteCol
™PEEK
™フェルール
詳細 入数 Part No. 0.36 mm to 0.36 mm 5 223007 1/16" to 0.36 mm 5 213008 1/16" to 1/16" 5 213006 1/16" to 1/32" 5 213007 1/32" to 0.36 mm 5 223006 1/32" to 1/32" 5 223005PEEK
™Fingertight フィッテング
詳細 入数 Part No. 1/16" to 10-32UNF 5 2062752 1/32" to 10-32UNF 5 222002 1/32" to 10-32UNF (long) 5 2062753 1/32" to 6-40UNF 5 222017• 不活性 - バイオ対応
• メタルフリー、 低デッドボリュームで2つのコン
ポーネントを接続
• 2つのHPLCカラム（ガードカートリッジまたは
インラインフィルタとHPLCカラム）の接続に
最適
仕様 最高耐圧 5,000 psi ネジ形式 10-32 詳細 入数 Part No. ステンレス Hexnut™ カプラーキット 5 x 交換用PEEKsil™チューブ (1/16" x 175 µm ID x 50 mm) Part No. 0624351 2 x 交換用 PEEK™ フェルール Part No. 0730004 10 x 交換用 PEEK™ フェルール Part No. 0730014 1 200009HPLC サプライ |
高効率カラムカプラー
• ゼロデッドボリュームのユニオンで検出器ま
たは他のメタルオス継手と手締め接続のSGE
カラムやガードカートリッジと接続します。
• ウォーターズ（ Waters）、スウェージロック
（Swagelok）、パーカー（Parker）、バルコ
(Valco)、
レオダイン(Rheodyne)に対応
詳細 入数 Part No. ユニオン（ウォーターズ& レオダインチュ ーブ用） 1 2062746 ユニオン（スウェージロック、パーカー& バルコチューブ用） 1 2062747
HPLC サプライ |
ディテクター / チューブユニオン
HPLC サプライ & アクセサリー230
HPLC サプライ | ProteCol
™アクセサリーキット & ガードカートリッジシステム
詳細 入数 Part No. ProteCol™ 1/32" アクセサリーキット 内容 2 x 1/32" – 1/32" ステンレスユニオン 3 x 1/32" – 1/32" PEEK™ ダブルエンド フェルール 1 x インラインフィルター ( 1/32", 50 µmID x 50 mm PEEKsil™チューブ） 1 x 1/32" 50 µmID x 100 mm PEEKsil™ チューブ 1 x 1/32" 50 µmID x 150 mm PEEKsil™ チューブ ポジションツールキット (アクリルピンセット、 レンチ、ゲージ） 1 222000HPLC サプライ |
ProteCol
™
アクセサリーキット
• S G Eは、4 . 0 m m I Dのガードカートリッジを
4.6mmと4.0mmIDのHPLCカラムの保護の
ために用いることを推奨します。
• LCカラムの保護に不可欠
• 不活性物質、メタルフリー-バイオ対応の
流路
• バイオおよびイオンクロマトに最適
• さまざまな充填剤をラインナップ
これらの不活発な、 バイオ対応のカートリッジシ
ステムは、 LCカラムを保護して、 分離プロセス
を開始するために、 最大効率を提供します。 各
カードカートリッジは、10mmの効果的長さを持
ちます。
ガードカートリッジホルダー
詳細 入数 Part No. ガードカートリッジホルダー 1 205000ガードカートリッジ
詳細 カラム内径 (mm) 入数 Part No. Exsil™ ODS - 3 micron 4.0 and 4.6 3* 2050010 Exsil™ ODS - 5 micron 4.0 and 4.6 3* 205001 Exsil™ Silica - 5 micron 4.0 and 4.6 3* 205002 Exsil™ C8 - 5 micron 4.0 and 4.6 3* 205003 Exsil™ Amino - 5 micron 4.0 and 4.6 3* 205004 Exsil™ SCX - 5 micron 4.0 and 4.6 3* 205005 Exsil™ SAX - 5 micron 4.0 and 4.6 3* 205006 Exsil™ Cyano - 5 micron 4.0 and 4.6 3* 205007 Exsil™ Phenyl - 5 micron 4.0 and 4.6 3* 205008 Nucleosil® ODS - 5 micron 4.0 and 4.6 3* 2050014* ガードカートリッジホルダーは含まれていません。
HPLC サプライ |
ガードカートリッジシステム
HPLC サプライ & アクセサリーワンポイント：
カラム寿命を長くす
るためにガードカート
リッジを常に使用す
ることを推奨
します。
231
HPLC サプライ | 溶媒フィルター & SilFlow
™HPLC サプライ |
SilFlow
™
- 新しいスプリッター技術
ウェーハのマイクロチャネルのSGEのSilFlow
™技術を使って、次世代のスプリッターが利用可
能です。
GCあるいはHPLCシステムの中で配管を接続す
るために異なるウェーハの2つの構成がありま
す。
SilFlow
™は低デットボリューム接続で、簡単にイ
ンストールができます。 SilFlow
™技術の詳細に
ついては182ページをご参照下さい。
製品構成
SilFlow
™スプリッター構成はHPLCアプリケーシ
ョンのための3ポート構成とGCのための3及び
4ポート構成で利用可能です。 アプリケーション
については185ページをご参照下さい。
キット内容
各キットが以下の部品を含んでいます ：
ウェーハ、FingerTiteツール、取付金具、フェル
ールとナット、セットアップをアシストする穴なし
フェルール。
Replacement Parts
詳細 接続チューブ 入数 Part No. SilFlow™ LC Nut 1/32" 1/32" OD 10 123708 SilTite™ Ferrule 1/32" 1/32" OD 10 073473 詳細 チューブサイズ 接続 チューブ 入数 Part No. Port A Port B Port CSilFlow™ HPLC 3 Port Splitter
LC Kit (1/32) 1/32" 1/32" 1/32" 1/32OD Kit 123740 LC Wafer (1/32) 1/32" 1/32" 1/32" 1/32OD 1 123741
• PTFEと透過性ガラスメンブランフィルター
• 圧力の損失なく1.2µmまでの粒子に最適
• 溶離液瓶からの送液時に使用
詳細 入数 Part No. 溶媒フィルター(1 µm) 1 204000HPLC サプライ |
溶媒フィルター
HPLC サプライ & アクセサリーHPLC サプライ | ProteCol
™マイクロフローメーター & マイクロフローメーター
232
HPLC アクセサリー |
ProteCol
™
マイクロフローメーター
正確で安定した流量は保持時間の再現性の鍵
です。 そして、カラムを最適の流量で使用するこ
とは、最高のパフォーマンスを成し遂げるために
は非常に重要です。
研究、ルーチン分析、GLP試験などでは記録や
論文で流量の記述が求められます。
ProteCol
™マイクロフローメーターは、キャピラリ
ーHPLCや他の低流量のアプリケーションのた
めに正確に迅速に簡単に流量を測定すること
が可能です。 ポンプがスプリッターを必要とする
か、ダイレクトに低流量にするかどうかに関わら
ず、流量の直接な測定はカラムを通した実際の
流量の確認が行えます。
• 普遍的な原理は異なる溶媒のための校正を
必要としません。
• 2つのバージョンで、マイクロボアからナノボ
アまでのHPLCカラムの流量範囲をカバーし
ます：
−カラム内径が300µm以下の場合は、
0.2-10uL/minのメーターを選択して下さ
い。
−カラム内径が300µm以上の場合は、
2.5-100uL/minのメーターを選択して下さ
い。
• 保持時間が変動するときのトラブルシュー
ティングに便利なツールです。
詳細 入数 Part No. ProteCol™ マイクロフローメーター - 2 µLfl ow path volume (0.2 - 10 µL/min) 1 222013 ProteCol™ マイクロフローメーター - 25 µL
fl ow path volume (2.5 - 100 µL/min) 1 222014
HPLC アクセサリー |
マイクロフローメーター
• ポンプ及びカラムからの正確な流量が測定
可能な設計
• GLP及びGMPにそったLCポンプの検量も可
能な国際標準に準拠したフローセルを使用
詳細 入数 Part No. MicroFlow™ Meter 1 mL セル 1 206370 MicroFlow™ Meter 50 µL, 250 µL &1 mL セル 1 206372
交換用フローセル 250 µL 1 206377 交換用フローセル 1 mL 1 206379 HPLC サプライ &
