図 1. 標準アプリケーション回路（可変出力電圧） TPS74901 GND EN FB IN PG BIAS SS OUT VIN R1 R2 R3 COUT CIN CSS VBIAS CBIAS VOUT www.tij.co.jp
プログラミング可能なソフトスタート機能を備えた
3.0A LDOリニア･レギュレータ
特 長
● 超低入力電圧および出力電圧範囲：0.8V∼5.5V
● バイアス電源範囲：2.7V∼5.5V
● 低ドロップアウト電圧：標準で120mV（3.0A、バ
イアス電源 = 5V時）
● 電源監視または他の電源に対するシーケンシング
制御信号に使用出来るパワーグッド（PG）出力
● 全入力電圧範囲、全負荷、全温度範囲に対して出
力電圧精度：2%
● プログラミング可能なソフトスタートによってリ
ニアな電圧スタートアップを実現
● 独立したバイアス電源により低入力電圧での動作
と良好な過渡応答特性を実現
● 2.2µF以上の容量の任意の出力キャパシタで安定に
動作
● 5mm × 5mm × 1mmのQFNとDDPAK-7 パッケージ
● オープンドレインによるパワーグッド出力
● 正論理によるイネーブル
アプリケーション
● FPGAアプリケーション
● DSPのコアおよびI/O電圧
● ポスト･レギュレーションの必要なアプリケーション
● 特定のスタートアップ時間またはシーケンシング
起動要件を持つアプリケーション
● ホットスワップおよび突入電流制御
概 要
TPS749xx低ドロップアウト（LDO）リニア･レギュレータは、 幅広い範囲のアプリケーションに対して、使いやすく非常に安 定したパワー･マネージメント･ソリューションを提供します。 ユーザによる設定が可能なソフトスタートにより、スタートアッ プ時のキャパシタへの突入電流を低減し、入力電源に対するス トレスを最小限に抑えることができます。リニアに電圧上昇す るソフトスタートは多くの異なる種類のプロセッサやASICに 対する電源供給に最適です。イネーブル入力とパワーグッド出 力により、外部レギュレータとのシーケンシングも容易に行え ます。この高い柔軟性により、ユーザはFPGAやDSP、および 特殊なスタートアップ要件を持つ他のアプリケーションに対し て、シーケンシング要件を満足する電源回路を構成することが できます。 高精度な基準電源と誤差増幅器により、全負荷、全入力電圧 範囲、全温度範囲、および時間経過に対して2％の電圧精度を実 現しています。本製品は、任意の種類の2.2µF以上の出力キャパ シタで安定に動作し、–40°C∼+125°Cの温度範囲で仕様が完全 に規定されています。TPS749xxは、5mm × 5mmの小型QFNパッ ケージで供給され、ソリューション･サイズを非常にコンパク トに設計することができます。 また、許容損失の大きなDDPAK-7パッケージも選択できます。 JAJS247参 考 資 料
TPS749xx
1V/div 1V/div Time (1ms/div) CSS= 0 Fµ CSS= 0.001 Fµ CSS= 0.0047 Fµ VOUT VEN 0V 1.2V 図 2. 起動電圧特性オン応答(1)
製品名 VOUT(2)
TPS749xxyyy z XX is nominal output voltage (for example, 12 = 1.2V, 15 = 1.5V, 01 = Adjustable).(3) YYY is package designator.
Z is package quantity. （1）最新のパッケージおよびご発注情報については、このドキュメントの巻末にある「付録：パッケージ･オプション」を参照するか、 またはTIのWebサイト（www.ti.com）をご覧ください。 （2）0.8V∼3.3Vの固定出力電圧を用意しています。最小注文数量が適用される場合があります。詳細および在庫状況については、 日本Texas Instrumentsまたは弊社代理店までお問い合わせください。 （3）0.8V固定動作の場合は、FBをOUTに接続してください。
ご発注の手引き
絶対最大定格
(1) 特に記述のない限り、TJ = –40°C∼+125°Cです。すべての電圧はGNDを基準とします。 TPS749xx 単位VIN, VBIAS Input voltage range –0.3 to +6 V
VEN Enable voltage range –0.3 to +6 V
VPG Power-good voltage range –0.3 to +6 V
IPG PG sink current 0 to +1.5 mA
VSS SS pin voltage range –0.3 to +6 V
VFB Feedback pin voltage range –0.3 to +6 V VOUT Output voltage range –0.3 to VIN+ 0.3 V IOUT Maximum output current Internally limited
Output short-circuit duration Indefinite
PDISS Continuous total power dissipation See Dissipation Ratings Table
TJ Operating junction temperature range –40 to +125 °C TSTG Storage junction temperature range –55 to +150 °C
（1）絶対最大定格以上のストレスは、致命的なダメージを製品に与えることがあります。これはストレスの定格のみについて示してあり、 このデータシートの「推奨動作条件」に示された値を越える状態での本製品の機能動作は含まれていません。絶対最大定格の状態に 長時間置くと、本製品の信頼性に影響を与えることがあります。
定格消費電力
TA< +25°C DERATING FACTOR
パッケージ θJA θJC POWER RATING ABOVE TA= +25°C RGW (QFN)(1) 36.5°C/W 4.05°C/W 2.74W 27.4mW/°C KTW (DDPAK)(2) 18.8°C/W 2.32°C/W 5.32W 53.2mW/°C （1）基板レイアウトの詳細は図29から図31を参照してください。 （2）基板レイアウトの詳細は図32から図33を参照してください。
静電気放電対策
これらのデバイスは、限定的なESD（静電破壊）保護機能を 内蔵しています。保存時または取り扱い時に、MOSゲートに 対する静電破壊を防止するために、リード線どうしを短絡して おくか、デバイスを伝導性のフォームに入れる必要があります。TPS74901
パラメータ テスト条件 MIN TYP MAX 単位
VIN Input voltage range VOUT+ VDO 5.5 V
VBIAS Bias pin voltage range 2.7 5.5 V
VREF Internal reference (Adj.) TJ= +25°C 0.798 0.802 0.806 V Output voltage range VIN= 5V, IOUT= 3.0V VREF 3.6 V Accuracy VOUT+ 2.2V≤ VBIAS≤ 5.5V, –2 ±0.5 2 %
% VOUT (RGW package)(1) 50mA≤ IOUT≤ 3.0A
Accuracy VOUT+ 2.4V≤ VBIAS≤ 5.5V, –2 ±0.5 2 (KTW package)(1) 50mA≤ IOUT≤ 3.0A
VOUT/VIN Line regulation VOUT (NOM)+ 0.3≤ VIN ≤ 5.5V 0.03 %/V VOUT/IOUT Load regulation 50mA≤ IOUT≤ 3.0A 0.09 %/A
IOUT= 3.0A,
VINdropout voltage(2) V 120 280 mV
BIAS– VOUT (NOM)≥ 3.25V(3) VDO
VBIASdropout voltage(2) IOUT= 3.0A, VIN= VBIAS 1.31 1.75 V VOUT= 80%× VOUT (NOM), RGW 3.9 4.6 5.5
Package
ICL Current limit A
VOUT= 80%× VOUT (NOM), KTW 3.8 4.6 5.5 Package
IBIAS Bias pin current 1 mA
Shutdown supply current
ISHDN (I VEN≤ 0.4V 1 50 µA
GND)
IFB Feedback pin current –1 0.150 1
2 µA 1kHz, IOUT= 1.5A, 60 VIN= 1.8V, VOUT= 1.5V Power-supply rejection dB (VINto VOUT) 300kHz, IOUT= 1.5A, 30
VIN= 1.8V, VOUT= 1.5V PSRR
1kHz, IOUT= 1.5A, 50 VIN= 1.8V, VOUT= 1.5V
Power-supply rejection dB
(VBIASto VOUT) 300kHz, IOUT= 1.5A, 30 VIN= 1.8V, VOUT= 1.5V
100Hz to 100kHz,
Noise Output noise voltage I 25× VOUT µVRMS OUT= 3.0A, CSS= 0.001µF
tSTR Minimum startup time RLOADfor IOUT= 1.0A, CSS= open 200 µs ISS Soft-start charging current VSS= 0.4V 440 nA
VEN, HI Enable input high level 1.1 5.5 V
VEN, LO Enable input low level 0 0.4 V
VEN, HYS Enable pin hysteresis 50 mV
VEN, DG Enable pin deglitch time 20 µs
IEN Enable pin current V V
EN= 5V 0.1 1 µA
VIT PG trip threshold OUTdecreasing 85 90 94 %VOUT
VHYS PG trip hysteresis 3 %VOUT
VPG, LO PG output low voltage IPG= 1mA (sinking), VOUT< VIT 0.3 V
IPG, LKG PG leakage current VPG= 5.25V, VOUT> VIT 0.1 1 µA
Operating junction
TJ temperature –40 +125 °C
Shutdown, temperature increasing +165 Thermal shutdown
TSD temperature °C
Reset, temperature decreasing +140 （1）可変出力電圧製品は0.8Vでテストされています。電圧設定抵抗の公差は考慮されていません。
（2）ドロップアウトは、VOUTが公称値より3%低下した時のVIN-VOUT間の電圧として定義されています。
（3）3.25Vはテスト時のコンディションです。異なる電圧での使用時は図8を参照してください。
電気的特性
特に記述のない限り、TJ = –40°C∼+125°C、 VEN = 1.1V、VIN = VOUT + 0.3V、CBIAS = 0.1µF、CIN = COUT = 10µF、
ブロック図
Thermal Limit Soft-Start Discharge OUT V OUT FB PG IN BIAS SSEN and DeglitchHysteresis Current Limit UVLO 0.44 Aµ 0.8V Reference 0.9× VREF GND CSS R1 R2 CSS SOFT-START TIME Open 0.1ms 470pF 0.5ms 1000pF 1ms 4700pF 5ms 0.01µF 10ms 0.015µF 16ms （1）tSS(s) = 0.8 × CSS (F) /7.5 × 10–7 表 2. ソフトスタート時間設定のための標準的なキャパシタ値(1) R1(kΩ) R2(kΩ) VOUT(V) Short Open 0.8 0.619 4.99 0.9 1.13 4.53 1.0 1.37 4.42 1.05 1.87 4.99 1.1 2.49 4.99 1.2 4.12 4.75 1.5 3.57 2.87 1.8 3.57 1.69 2.5 3.57 1.15 3.3 （1）VOUT = 0.8 × (1 + R1/R2) 表 1. 出力電圧設定のための標準的な精度1％の抵抗値(1)
ピン説明
NAME KTW (DDPAK) RGW (QFN) 説 明 IN 5 5–8 デバイスへの電源入力。 イネーブル･ピン。このピンを“ハイ”にすると、レギュレータがイネーブルに なります。このピンを“ロー”にすると、レギュレータはシャットダウン･モード になります。このピンは、オープンのままにはしないでください。 EN 7 11 SS 1 15 ソフトスタート･ピン。このピンとグランドの間に接続するキャパシタによって スタートアップ時間が設定されます。このピンをオープンにすると、レギュレー タ出力のソフトスタート上昇時間は標準で100µsになります。 BIAS 6 10 誤差増幅器、リファレンス、および内部制御回路のバイアス入力電圧。 パワーグッド･ピン。VOUTの状態を示すオープン･ドレインのアクティブ“ハイ” 出力です。VOUTがPGのトリップ･スレッシュホールドを超えると、PGピンはハイ･ インピーダンス状態になります。VOUTがこのスレッシュホールドを下回ると、 PGピンは低インピーダンス状態になります。このピンと電源（最大5.5V）との間 に、10kΩ∼1MΩのプルアップ抵抗を接続する必要があります。電源は入力電圧 より高くてもかまいません。または、出力の監視が必要ない場合には、PGピンを オープンのままにすることもできます。 PG N/A 9 フィードバック･ピン。帰還接続の為に出力電圧を設定する外部の抵抗デバイダ･ ネットワークのセンター･タップに接続します。このピンはフローティングにし ないでください。 FB 2 3 4 16 OUT 1, 18–20 レギュレーション出力電圧。このピンには、安定動作のために合計で2.2µF以上 のキャパシタを接続して下さい。 NC。接続無し。このピンはフローティングでも構いませんが、GNDに半田付け することにより放熱能力を向上できます。 NC N/A 2–4, 13, 14, 17 GND 12 グランド PAD/TAB グランド･プレーンに半田付けして熱特性を向上させます。デバイス情報
IN IN IN PG BIAS OUT OUT OUT NC FB IN EN 11 GND 12 NC 13 NC 14 SS 15 6 7 8 9 10 20 19 18 17 16 5 NC 4 NC 3 NC 2 OUT 1 OUT GND BIAS IN FB SS 1 2 3 4 5 6 EN 7 RGW PACKAGE KTW PACKAGE QFN-20 DDPAK-7特に記述のない限り、TJ = +25°C、VIN = VOUT(TYP) + 0.3V、VBIAS = 5V、IOUT = 50mA、VEN = VIN、CIN = 1µF、 CBIAS = 4.7µF、およびCOUT = 10µFです。
代表的特性
0.20 0.15 0.10 0.05 0 –0.05 –0.01 –0.15 –0.20 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 Change in V (%) OU T VIN–VOUT(V) 5.0 +125 C° +25 C° –40°C VINLINE REGULATION図 3
0.5 0.4 0.3 0.2 0.1 0 –0.1 –0.2 –0.3 –0.4 –0.5 0.5 1.0 1.5 2.0 2.5 3.0 3.5 Change in V (%) OU T VBIAS–VOUT(V) 4.0 +125 C° +25 C° –40°CVBIASLINE REGULATION
図 4
1.0 0.8 0.6 0.4 0.2 0 –0.2 0 10 20 30 40 Change in V (%) OUT IOUT(mA) 50 –40°C +25 C° +125 C° LOAD REGULATION図 5
0.5 0.4 03 0.2 0.1 0 –0.1 –0.2 –0.3 –0.4 –0.5 0 0.5 1.0 1.5 2.0 2.5 Change in V (%) OUT IOUT(A) 3.0 –40°C +125 C° +25 C° LOAD REGULATION図 6
180 160 140 120 100 80 60 40 20 0 0 0.5 1.0 1.5 2.0 2.5 IOUT(A) 3.0 +125 C° +25 C° –40°C VINDROPOUT VOLTAGE vsiOUTAND TEMPERATURE (TJ)
VDO (V IN – V OUT ) (mV)
図 7
400 350 300 250 200 150 100 50 0 1.0 1.5 VBIAS–VOUT(V) 4.5 +125 C° +25 C° –40°C 2.0 2.5 3.0 3.5 4.0 IOUT= 3A INDROPOUT VOLTAGE vs VVINDROPOUT VOLTAGE vs IOUTAND TEMPERATURE (TJ)
VDO (V IN – V OUT ) (mV)
図 8
特に記述のない限り、TJ = +25°C、VIN = VOUT(TYP) + 0.3V、VBIAS = 5V、IOUT = 50mA、VEN = VIN、CIN = 1µF、 CBIAS = 4.7µF、およびCOUT = 10µFです。
代表的特性
200 180 160 140 120 100 80 60 40 20 0 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 VDO (V IN – V OUT ) (mV) VBIAS–VOUT(V) 4.5 +125 C° +25 C° –40°C IOUT= 0.5A VINDROPOUT VOLTAGE vs(VBIAS– VOUT) AND TEMPERATURE (TJ)
図 9
2200 2000 1800 1600 1400 1200 1000 800 600 0 0.5 1.0 1.5 2.0 2.5 IOUT(A) 3.0 +125 C° +25 C° –40°C VDO (V BIAS – V OUT ) (mV)VBIASDROPOUT VOLTAGE vs
IOUTAND TEMPERATURE (TJ)
図 10
90 70 60 50 40 30 20 10 0 10 100 1k 10k 100k 1M P ower -Supply Rejection Ratio (dB) Frequency (Hz) 10M VIN= 1.8V VOUT= 1.2V VBIAS= 5V CSS= 1nF IOUT= 0.5A IOUT= 0.1A IOUT= 1.5A80 VBIASPSRR vs FREQUENCY
図 11
90 80 70 60 50 40 30 20 10 0 10 100 1k 10k 100k 1M Po wer -Supply Rejection Ratio (dB) Frequency (Hz) 10M VIN= 1.8V VOUT= 1.2V CSS= 1nF IOUT= 100mA IOUT= 300mA IOUT= 500mA IOUT= 1500mA VINPSRR vs FREQUENCY図 12
90 80 70 60 50 40 30 20 10 0 0 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 P ower -Supply Rejection Ratio (dB) VIN–VOUT(V) 2.25 1kHz 10kHz 500kHz 100kHz VOUT= 1.2V IOUT= 1.5A CSS= 1nF VINPSRR vs (VIN– VOUT)図 13
1 0.1 0.01 100 1k 10k Output Spectral Noise Density (µ V/ ) Hz Frequency (Hz) 100k CSS= 1nF CSS= 0nF CSS= 10nF IOUT= 100mA VOUT= 1.2VNOISE SPECTRAL DENSITY
図 14
特に記述のない限り、TJ = +25°C、VIN = VOUT(TYP) + 0.3V、VBIAS = 5V、IOUT = 50mA、VEN = VIN、CIN = 1µF、 CBIAS = 4.7µF、およびCOUT = 10µFです。
代表的特性

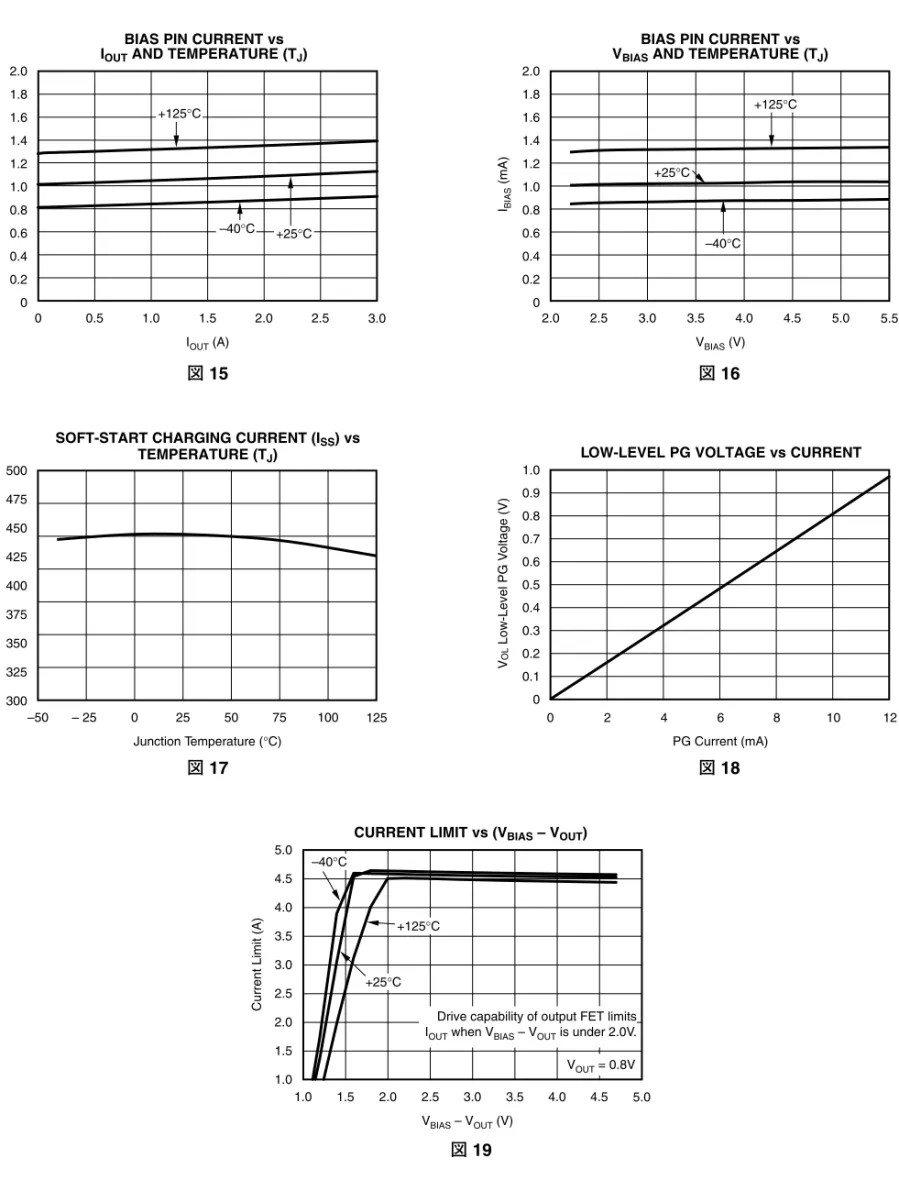

2.0 1.8 1.6 1.4 1.2 1.0 0.8 0.6 0.4 0.2 0 0 0.5 1.0 1.5 2.0 2.5 I( mA) BIAS IOUT(A) 3.0 +125 C° +25 C° –40°C BIAS PIN CURRENT vs IOUTAND TEMPERATURE (TJ)図 15
500 475 450 425 400 375 350 325 300 –50 – 25 0 25 50 75 100 I (nA) S S Junction Temperature ( C)° 125 SOFT-START CHARGING CURRENT (ISS) vsTEMPERATURE (TJ)
図 17
5.0 4.5 4.0 3.5 3.0 2.5 2.0 1.5 1.0 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 Current Limit (A) VBIAS– VOUT(V) 5.0 +125 C° –40°C +25 C° VOUT= 0.8V Drive capability of output FET limits IOUTwhen VBIAS–VOUTis under 2.0V. CURRENT LIMIT vs (VBIAS– VOUT)図 19
2.0 1.8 1.6 1.4 1.2 1.0 0.8 0.6 0.4 0.2 0 2.0 2.5 3.0 3.5 4.0 4.5 5.0 I( mA) BIAS VBIAS(V) 5.5 +125 C° +25 C° –40°C BIAS PIN CURRENT vs VBIASAND TEMPERATURE (TJ)図 16
1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 V Low-Level PG V oltage (V) OL 0 2 4 6 8 10 12 PG Current (mA)LOW-LEVEL PG VOLTAGE vs CURRENT
特に記述のない限り、TJ = +25°C、VIN = VOUT(TYP) + 0.3V、VBIAS = 5V、IOUT = 50mA、VEN = VIN、CIN = 1µF、 CBIAS = 4.7µF、およびCOUT = 10µFです。
代表的特性

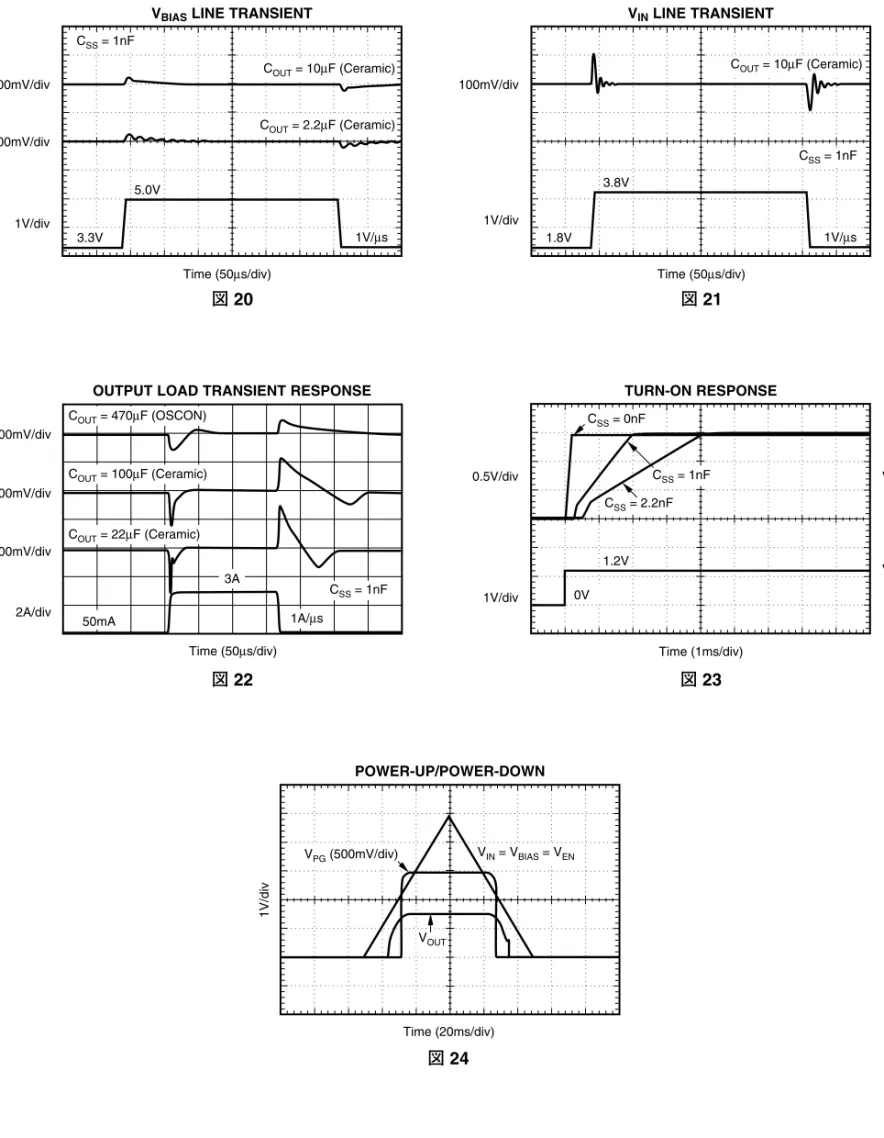

100mV/div 100mV/div 1V/div Time (50 s/div)µ COUT= 2.2 F (Ceramic)µ COUT= 10 F (Ceramic)µ 5.0V 1V/ sµ 3.3V CSS= 1nFVBIASLINE TRANSIENT
図 20
100mV/div 100mV/div 100mV/div 2A/div Time (50 s/div)µ COUT= 22 F (Ceramic)µ COUT= 100 F (Ceramic)µ COUT= 470 F (OSCON)µ 50mA 3A 1A/ sµ CSS= 1nF OUTPUT LOAD TRANSIENT RESPONSE図 22
1V/div Time (20ms/div) VPG(500mV/div) VOUT VIN= VBIAS= VEN POWER-UP/POWER-DOWN図 24
100mV/div 1V/div Time (50 s/div)µ COUT= 10 F (Ceramic)µ 3.8V 1V/ sµ 1.8V CSS= 1nF VINLINE TRANSIENT 0.5V/div VOUT VEN 1V/div Time (1ms/div) CSS= 2.2nF CSS= 1nF CSS= 0nF 1.2V 0V TURN-ON RESPONSE図 23
図 21
VOUT COUT 10µF TPS74901 GND EN FB IN PG BIAS SS OUT VIN R1 R2 R3 CIN 1µF CSS VBIAS CBIAS 1µF VOUT= 0.8× 1 +R1 R2
)
(
図 25. TPS749xxの標準アプリケーション回路（可変出力電圧）アプリケーション情報
TPS749xxは、ソフトスタート機能を備えた低ドロップアウ ト･レギュレータのファミリーに属する製品です。これらのレ ギュレータは、低電流のバイアス電源によりすべての内部制御 回路に電源を供給しているため、NMOSパス･トランジスタは 非常に低い入力電圧および出力電圧でのレギュレーションが可 能となっています。 NMOSのパスFETの採用には、多くのアプリケーションでい くつかの重要な利点があります。PMOSを使用した製品と異な り、出力キャパシタはループの安定性にほとんど影響を及ぼし ません。このアーキテクチャによって、TPS749xxは2.2µF以上 の任意の種類のキャパシタで安定に動作できます。過渡応答も PMOSトポロジの場合より優れ、特に入力電圧の低いアプリ ケーションで良好な特性が得られます。 TPS749xxは、起動時間を設定可能な電圧制御型ソフトスター ト回路を備えているため、スムーズでリニアなスタートアッ プを実現し、大きな容量性負荷によって生じる可能性のあるス タートアップ時の突入電流を制限できます。また、パワーグッ ド（PG）出力により、電源監視および他の電源のシーケンス制御 を行えます。ヒステリシスおよびデグリッジ回路を持つイネー ブル（EN）ピンにより、上昇の遅い電圧信号をデバイスのシー ケンシングに使用できます。低入力電圧および低出力電圧で使 用できるため、プロセッサ集約型のシステムでよく見られる複 数の電源電圧から、それらの中間電圧の要求に対して低コスト で設計しやすい高効率のリニア･レギュレーションを実現でき ます。 図25に、可変出力電圧製品TPS749xxの標準的なアプリケー ション回路を示します。 R1およびR2は、任意の出力電圧について図25に記載された式を 用いて計算できます。一般的な出力電圧に対する抵抗値の例に ついては、表1を参照してください。最高の電圧精度スペックを 得るには、R2を4.99kΩ以下にして下さい。入力、出力、およびバイアス･キャパシタ要件
TPS749xxは、2.2µF以上の任意の種類および容量の出力キャ パシタで安定するように設計されています。また、任意の種類 および容量の複数のキャパシタを並列に接続しても安定して動 作します。 INおよびBIASピンに必要な容量は、入力電源のインピーダン スに大きく依存しています。入力に存在するインダクタンスを 打ち消すために、VINおよびVBIASには最小でも1µFのキャパシ タを使用することを推奨します。VINとVBIASが同じ電源に接続 されている場合、VBIASの推奨最小容量は4.7µFです。入力には、 高品質の低ESRキャパシタを使用してください。セラミックの X5RおよびX7Rキャパシタを推奨します。最適なパフォーマン スを得るために、これらのキャパシタは各ピンのできるだけ近 くに配置してください。過渡応答
TPS749xxは、合計出力容量が小さい場合のほとんどのアプ リケーションで優れた過渡応答を示すように設計されていま す。しかし場合によっては、出力の過渡応答が入力電源の過渡 応答によって制限されてしまうことがあります。この制限は、 入力と出力の差が300mV未満のアプリケーションで特に見られ ます。この場合、入力容量を追加すると、単に出力容量を追加 した場合よりもずっと大きく過渡応答を改善できます。高安定 な入力電源を使用している場合は、出力容量を追加することで、 過渡事象中のアンダーシュートおよびオーバーシュートを低減 できます。「代表的特性」の図22を参照してください。TPS749xx は合計で2.2µF以上の低い出力容量で安定するため、多くのア プリケーションでは、LDOの出力にはごくわずかな容量しか必 要としない場合があります。そのようなアプリケーションでは、 電源供給されるデバイスの電源ラインに設置されたローカルな バイパスコンデンサだけで、アプリケーションの過渡要件を満 足できる場合があります。この設計の場合は、LDOの出力に高 価な大容量キャパシタを使用しなくて済むため、ソリューション 全体のコストを低減する事ができます。ドロップアウト電圧
TPS749xxは非常に低いドロップアウト特性を持つため、大 電流、低入力電圧/低出力電圧のアプリケーションに最適です。 低ドロップアウトにより、TPS749xxはDC/DCコンバータの代 わりに使用することが可能で、その場合にも良好な効率を実現 できます。これにより設計者は、最も小さく、最も単純で、最 も低コストなソリューションを実現するための電源アーキテク チャを得ることができます。 TPS749xxには、ドロップアウト電圧について2種類の仕様が あります。1番目の仕様（図26参照）はVINドロップアウト電圧と 呼ばれ、外部からバイアス電圧を印加して低ドロップアウトを 実現する場合に使用されます。この仕様では、VBIASが VOUTよ り3.25V（1）以上高いと想定しています。例えば、V BIASが公差 5％の5.0Vレールで電源供給されVOUT = 1.5Vの場合です。 VBIASがVOUT + 3.25Vよりも高い場合、VINドロップアウト電圧 は仕様（1）の値より小さくなります。 2番目の仕様（図27参照）はVBIASドロップアウトと呼ばれ、 INとBIASが互いに接続されたアプリケーションに適用されま す。このオプションでは、補助バイアス用電源がないアプリケー ションや、低ドロップアウトを必要としないアプリケーション で本製品を使用することができます。VBIASはパスFETのゲー ト駆動電圧を提供するため、これらのアプリケーションではド ロップアウトがBIASによって制限されます。したがってVBIAS は、VOUTより1.75V高い必要があります。INとBIASを接続した 使用方法では発生する損失が非常に大きくなります。パッケー ジの許容損失を超えないように注意する必要があります。プログラミング可能なソフトスタート
TPS749xxは、外部キャパシタ（CSS）を用いて設定されるプロ グラミング可能な単調に増加する電圧制御型ソフトスタート機 能を備えています。この機能は、FPGAやDSPなどのプロセッサ に電源を供給する際の、パワーアップの初期に発生する問題を 解消するため、多くのアプリケーションで重要です。また、出 力電圧上昇の制御により、スタートアップ時のピーク突入電流 も減少するため、入力電源でのスタートアップ時の過渡変化を 最小限に抑えることができます。 リニアに単調増加するソフトスタートを実現するために、 TPS749xxの誤差増幅器は、外部ソフトスタート･キャパシタの 電圧が内部リファレンスを超えるまで、その電圧上昇を追跡し ます。ソフトスタートの上昇時間は、ソフトスタート充電電流 （ISS）、ソフトスタート容量（CSS）、および内部リファレンス電 圧（VREF）に依存し、式1を用いて計算できます。 大容量出力キャパシタを使用する場合は、デバイスの過電流 制限（ICL）と出力キャパシタの容量によるキャパシタ充電に要 する時間によってスタートアップ時間が設定される場合があり ます。この場合、スタートアップ時間は式2で与えられます。 ここで、 VOUT(NOM)は公称出力電圧、 COUTは出力容量、 I はデバイスの過電流制限の最小値です。 図 26. 補助バイアス用電源使用したTPS749xxの 標準アプリケーション ReferenceSimplified Block Diagram
VOUT OUT BIAS FB IN VBIAS = 5V ±5% VIN = 1.8V VOUT = 1.5V IOUT = 1.5A Efficiency = 83% COUT 図 27. 補助バイアス用電源を使用しないTPS749xxの 標準アプリケーション Reference
Simplified Block Diagram
VOUT OUT BIAS FB IN VIN VBIAS= 3.3V 5%± V = 3.3V 5V V = 1.5V I = 1.5A Efficiency = 45% IN OUT OUT ± COUT = tSS (VREF × CSS) ISS (1) = tSSCL (VOUT(NOM) × COUT) ICL(MIN) (2)
TPS74901 OUT FB IN BIAS VIN VOUT R2 R1 CIN VBIAS R COUT ソフトスタート･キャパシタの最大推奨容量は0.015µFです。 これより大きなソフトスタート･キャパシタを使用してもデバ イスに損傷は与えませんが、ソフトスタート･キャパシタの放 電回路が、イネーブル時にソフトスタート･キャパシタを完全 に放電できない場合があります。イネーブル･ピンに高速の短 いパルスしか与えない一方でグランド電位からのソフトスター トを必要とするようなアプリケーションでは、0.015µFより大き なソフトスタート･キャパシタを使用するとキャパシタが放電す る時間が不足して問題が生じる可能性があります。また、CSS にはリーク電流の少ないキャパシタを使用する必要がありま す。X7R、X5R、またはC0Gの温度特性を持つ誘電体を推奨し ます。推奨されるソフトスタート･キャパシタ値については、 表2を参照してください。
シーケンシング要件
VIN、VBIAS、およびVENは、どの順番でシーケンシングを行っ てもデバイスに損傷は与えません。ただし、ソフトスタート機 能を意図したとおりに動作させるには、特定のシーケンシング 規則を適用する必要があります。VINが1.1Vより高く、VINおよ びVBIASの電圧上昇時間がソフトスタートに設定された時間よ りも速ければ、ENをVINに接続することができます。入力電源 の上昇速度がソフトスタートの設定時間よりも遅い場合、出力 は“（遅い方の電源の電圧）-（ドロップアウト電圧）”の電圧で 立ち上がり、設定出力電圧に達するまでの間、設定より遅れて 立ち上がります。ENがBIASに接続されている場合、VINが VBIASより前に供給されていれば、デバイスはプログラミング どおりにソフトスタートします。VINが印加される前にVBIASと VENが供給され、設定ソフトスタート時間が経過してしまった 後にVINが供給された場合、VOUTはVINの立ち上がりに追跡し ます。ソフトスタート時間がまだ経過していない場合、充電ソ フトスタート･キャパシタによって設定された値にVOUTが達す るまでの間、出力はVINを追跡します。図28に、RC遅延回路を 使用して、VBIASが上昇するまでの間VENをオフに保持する例を 示します。この手法は、ENをVINから駆動するために使用する こともできます。また、外部の制御信号を使用して、VINと VBIASの供給後にデバイスをイネーブルにすることもできます。 NOTE： VBIASとVENが印加され、VINが印加されていない場合、 OUTピンから約50µAのリーク電流が発生します。こ の電流は本製品にはダメージを与えませんが、出力と GND間の抵抗（電圧設定抵抗も含んだ）が10kΩ以上の 場合はこのリーク電流により出力回路への充電が発生 する場合が有ります。出力ノイズ
ソフトスタート･キャパシタを使用している場合、TPS749xxの 出力ノイズは少なくなります。ソフトスタート･サイクルの終了 後は、ソフトスタート･キャパシタは内部リファレンスに対する フィルタとして働きます。0.001µFのソフトスタート･キャパシ タを使用することで、出力ノイズは半分に減り、1.2V出力の場 合には標準で30µVRMS（10Hz∼100kHz）となります。CSSをさら に増加させても、ノイズ減少への効果はほとんどありません。 出力ノイズのほとんどは内部リファレンスによって発生するた め、ノイズは設定する出力電圧の関数となります。0.001µFのソ フトスタート･キャパシタを使用したときのRMSノイズは、式3 で与えられます。 この低出力ノイズ特性により、TPS749xxは、トランシーバ、 PLLなどのノイズに敏感な回路への電源供給に適した選択肢とな ります。イネーブル/シャットダウン
イネーブル（EN）ピンは、アクティブ･ハイであり、標準の デジタル信号レベルと互換性があります。VENが0.4Vを下回る とレギュレータがオフになり、1.1Vを超えるとレギュレータが オンになります。多くのレギュレータと異なり、このイネーブ ル回路は、比較的低速で上昇するアナログ信号でも使用できる ようにヒステリシスおよびデグリッチ回路を持っています。こ の回路構成により、TPS749xxは、他の電源の出力をENピンに 接続することで電源電圧の立ち上がりによりイネーブルにでき ます。イネーブル回路は、標準で50mVのヒステリシスとデグ リッチ回路により、VEN信号内の小さなグリッチによって生じ るオン/オフ･サイクルを回避することができます。 イネーブル･スレッシュホールドは標準で0.8Vですが、温度 および工程でのばらつきによって変動します。温度による変動 は、約–1mV/°Cです。0.4V∼1.1Vの制限値への変動のうち、残 りのほとんどは、工程ばらつきによる変動が占めます。精確な オン･タイミングが求められる場合は、高速で立ち上がる信号 を使用してTPS749xxをイネーブルする必要があります。 イネーブルを使用しない場合、ENはINまたはBIASに接続で きます。ENをINに接続する場合は、入力における最も大きな 容量にできるだけ近接させて接続し、そのラインでの電圧降下 によってイネーブル回路がトリガされることを防ぐ必要があり ます。パワーグッド
パワーグッド（PG）ピンは、オープン･ドレイン出力であり、 外部のプルアップ抵抗を介して5.5V以下の任意のレールに接続 することができます。このピンから適切な出力を得るには、 VBIASに1.1V以上が必要です。VOUTが（VIT+ VHYS）よりも大きVN(µVRMS)=25 µVRMS × VOUT(V)
この事からPGのプルアップ抵抗は、10kΩ∼1MΩの範囲内に する必要があります。PGの機能はQFNパッケージの製品での み提供されています。もし、電圧監視機能を使用しない場合は PGピンは開放のままにしておけます。
内部電流制限
TPS749xxは、温度および電源電圧に対して安定な、出荷時 調整された電流制限を備えています。この電流制限により、最 大4Aのサージ印加まではレギュレーションを保持する事が可 能になります。短絡障害の発生時に、電流制限は約10µsで応答 して電流を制限値まで減少させます。 TPS749xxの内部電流制限保護回路は、過負荷状態に対して 保護するように設計されています。デバイスの定格電流を超え て動作可能にすることを意図したものではありません。定格電 流以上でTPS749xxを連続的に動作させると、デバイスの信頼 性が低下します。過熱保護
過熱保護機能により、接合部温度が約+160°Cに上昇すると 出力がディスエーブルになり、デバイスの温度が下がるまで 待ちます。接合部温度が約+140°Cまで低下すると、出力回路 がイネーブルになります。消費電力、熱抵抗、および周囲温 度に応じて、過熱保護回路はオン/オフを繰り返します。これ によりレギュレータの消費電力が制限され、過熱による損傷 から保護されます。 過熱保護回路が動作する場合、消費電力が大きすぎるか、ま たはヒートシンクが不十分であることが考えられます。動作の 信頼性を高めるために、接合部温度は最大+125°Cに制限してく ださい。完成設計（ヒートシンクを含む）における安全性の余 裕を評価するには、ワーストケースの負荷および信号条件を使 用し、過熱保護が作動するまで周囲温度を上昇させます。良好 な信頼性のためには、アプリケーションの最大想定周囲温度よ りも+40°C以上上昇した場合に過熱保護が作動するのが望ましい 状態です。したがって、最大想定周囲温度およびワーストケー ス負荷でのワーストケース接合部温度は+125°Cとなります。 TPS749xxの内部保護回路は、過負荷状態に対して保護する ように設計されています。これは、適切なヒートシンクの代わ りとなるよう意図されたものではありません。TPS749xxを過 熱保護が作動するまで使用し続けると、デバイスの信頼性が低 下します。レイアウトに関する推奨事項および消費電力
最適なレイアウトを行うことで、過渡特性、PSRR、および ノイズ特性を大きく改善することができます。負荷過渡応答中 のデバイスの入力における電圧降下を最小限に抑えるために、 INおよびBIASに接続された容量はできる限りデバイスに近づけ て接続する必要があります。この容量は、入力電源の寄生イン ダクタンスおよび抵抗の影響を最小限に抑える効果も持つた め、安定性の向上にも寄与します。最適な過渡応答特性および 電圧精度を実現するために、図25のR1の上側の配線はできる限 り負荷に近接させた場所て接続してください。BIASをINに接 続する場合は、入力側の電源のセンス･ポイントにできるだけ 近づけてBIASを接続することを推奨します。この接続により、 過渡状態時のBIASでの電圧降下が最小限になり、オン応答を 向上できます。 過熱保護によるシャットダウンを避け、動作の信頼性を確保 するためには、デバイスの消費電力と、サーマル･パッドに接 続されるサーマル･プレーンの適切なサイズを知ることが不可 欠です。デバイスの消費電力は入力電圧と負荷条件に依存し、 式4を用いて計算できます。 必要な出力電圧レギュレーションを実現できる最小の入力電 圧を使用することで、消費電力を最小限に抑え、より高い効率 を得ることができます。 QFN（RGW）とDDPAK（KTW）のパッケージの熱の主要な伝 導経路は、両方とも、露出したパッドを通してプリント基板 （PCB）に伝えられる経路です。パッドやタブはグランドに接続 するか、またはフローティングにできます。ただし、デバイス の過熱を避けるために、適切な面積を持った基板の銅パターン に半田付けする必要があります。必要とされる接合部 - 周囲間 の最大熱抵抗は、最大周囲温度、最大デバイス接合部温度、お よびデバイスの消費電力から、式5を用いて計算できます。 最大のRθJAおよび装置での通風状態がわかれば、適切な放熱 のために必要な基板と銅パターンの最小面積は図29∼図31を使 用して求められます。 = × PD (VIN–VOUT) IOUT (4) = RθJA (+125 C° –TA) PD (5)図 29. RGW（5 × 5QFN）でのPCBレイアウトおよび対応するRθJAデータ、サーマルパッド直下にビア無し 55 50 45 40 35 30 25 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 θJA (° C/W) Area (in )2 4.5 0 LFM 150 LFM 250 LFM TJ RθJC RθCS RθSA TC TS TA 4-layer. 0.062” FR4

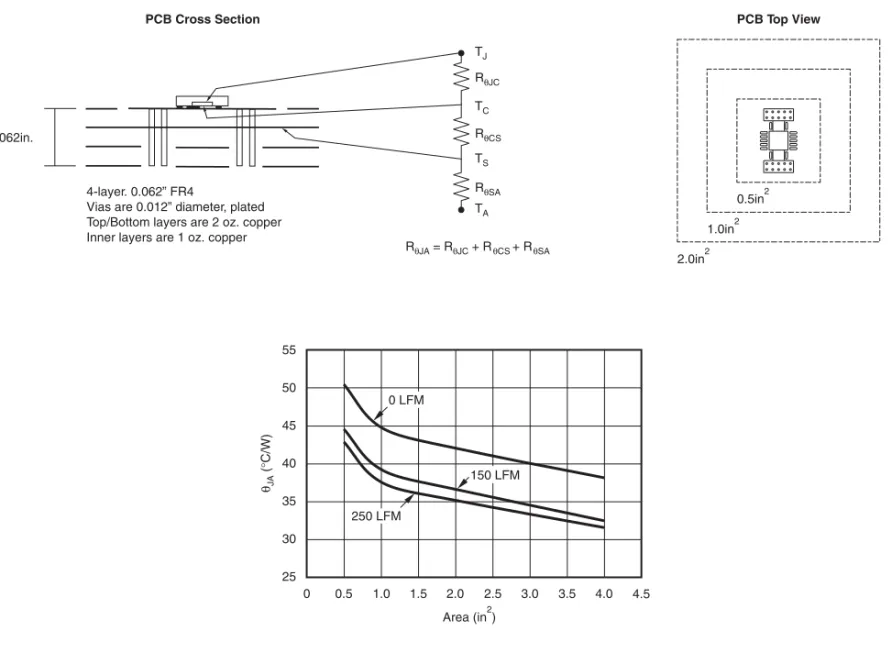

Vias are 0.012” diameter, plated Top/Bottom layers are 2 oz. copper Inner layers are 1 oz. copper 0.062in.
RθJA= RθJC+ RθCS+ RθSA
PCB Cross Section PCB Top View
0.5in2
1.0in2
TJ RθJC RθCS RθSA TC TS TA 4-layer. 0.062” FR4

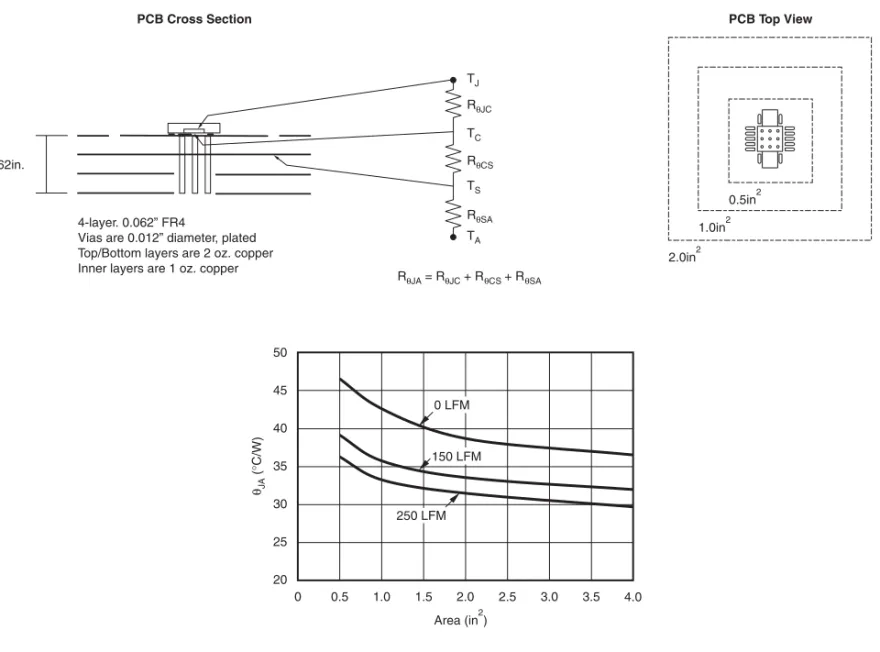

Vias are 0.012” diameter, plated Top/Bottom layers are 2 oz. copper Inner layers are 1 oz. copper 0.062in. RθJA= RθJC+ RθCS+ RθSA 50 45 40 35 30 25 20 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 θJA (° C/W) Area (in )2 4.0 0 LFM 150 LFM 250 LFM
PCB Cross Section PCB Top View
0.5in2
1.0in2
2.0in2
4-layer. 0.062” FR4
Vias are 0.012” diameter, plated Top/Bottom layers are 2 oz. copper Inner layers are 1 oz. copper
TJ RθJC RθCS RθSA TC TS TA 0.062in. RθJA= RθJC+ RθCS+ RθSA 90 80 70 60 50 40 30 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 θJA (° C/W) Area (in )2 4.0 0 LFM 150 LFM 250 LFM
PCB Cross Section PCB Top View
0.5in2 1.0in2
2.0in2

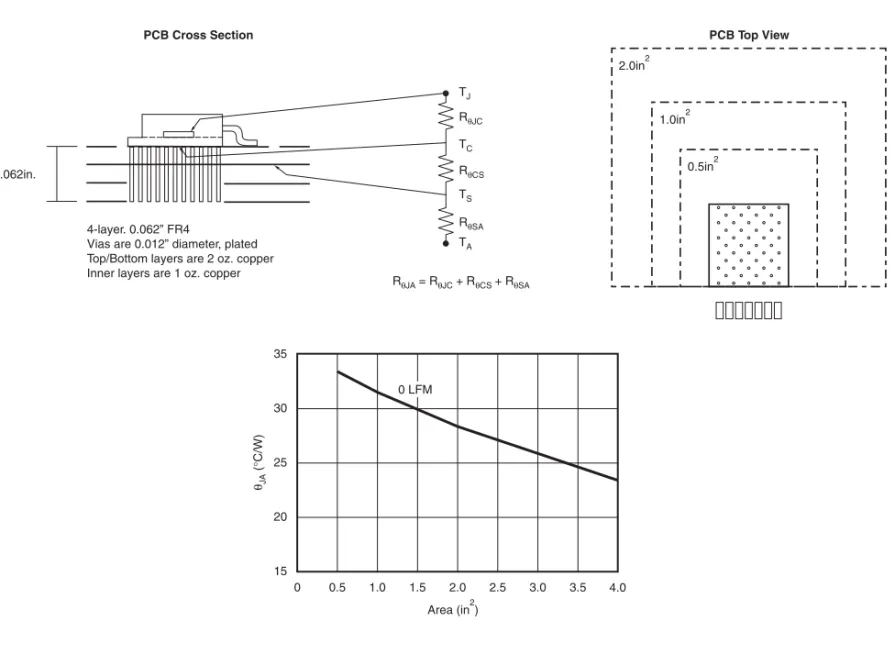

図 32. KTW（DDPAK-7）での PCBレイアウトおよび対応するRθJAデータ、埋設されたサーマルプレーンにビアで接続 35 30 25 20 15 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 θJA (° C/W) Area (in )2 4.0 0 LFM TJ RθJC RθCS RθSA TC TS TA 4-layer. 0.062” FR4
Vias are 0.012” diameter, plated Top/Bottom layers are 2 oz. copper Inner layers are 1 oz. copper 0.062in.
RθJA= RθJC+ RθCS+ RθSA
PCB Cross Section PCB Top View
0.5in2 1.0in2 2.0in2
4-layer. 0.062” FR4
Vias are 0.012” diameter, plated Top/Bottom layers are 2 oz. copper Inner layers are 1 oz. copper
TJ RθJC RθCS RθSA TC TS TA 0.062in. RθJA= RθJC+ RθCS+ RθSA 55 50 45 40 35 30 25 20 15 10 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 θJA (° C/W) Area (in )2 4.5 0 LFM
PCB Cross Section PCB Top View
0.5in2 1.0in2 2.0in2
Orderable Device Status(1) Package Type Package Drawing Pins Package Qty
Eco Plan(2) Lead/Ball Finish MSL Peak Temp(3)
TPS74901KTWR ACTIVE DDPAK KTW 7 500 Green (RoHS & no Sb/Br)
CU SN Level-2-260C-1 YEAR
TPS74901KTWRG3 ACTIVE DDPAK KTW 7 500 Green (RoHS & no Sb/Br)
CU SN Level-2-260C-1 YEAR
TPS74901KTWT ACTIVE DDPAK KTW 7 50 Green (RoHS & no Sb/Br)
CU SN Level-2-260C-1 YEAR
TPS74901KTWTG3 ACTIVE DDPAK KTW 7 50 Green (RoHS & no Sb/Br)
CU SN Level-2-260C-1 YEAR
TPS74901RGWR ACTIVE QFN RGW 20 3000 Green (RoHS & no Sb/Br)
CU NIPDAU Level-2-260C-1 YEAR
TPS74901RGWRG4 ACTIVE QFN RGW 20 3000 Green (RoHS & no Sb/Br)
CU NIPDAU Level-2-260C-1 YEAR
TPS74901RGWT ACTIVE QFN RGW 20 250 Green (RoHS & no Sb/Br)
CU NIPDAU Level-2-260C-1 YEAR
TPS74901RGWTG4 ACTIVE QFN RGW 20 250 Green (RoHS & no Sb/Br)
CU NIPDAU Level-2-260C-1 YEAR
(1)マーケティング･ステータスは次のように定義されています。 ACTIVE：製品デバイスが新規設計用に推奨されています。 LIFEBUY：TIによりデバイスの生産中止予定が発表され、ライフタイム購入期間が有効です。 NRND：新規設計用に推奨されていません。デバイスは既存の顧客をサポートするために生産されていますが、TIでは新規設計にこの部品を使用することを推奨 していません。 PREVIEW：デバイスは発表済みですが、まだ生産が開始されていません。サンプルが提供される場合と、提供されない場合があります。 OBSOLETE：TIによりデバイスの生産が中止されました。
(2)エコ･プラン - 環境に配慮した製品分類プランであり、Pb-Free（RoHS）、Pb-Free（RoHS Expert）およびGreen（RoHS & no Sb/Br）があります。最新情報およ
び製品内容の詳細については、http://www.ti.com/productcontentでご確認ください。 TBD：Pb-Free/Green変換プランが策定されていません。
Pb-Free (RoHS)：TIにおける“Lead-Free”または“Pb-Free”（鉛フリー）は、6つの物質すべてに対して現在のRoHS要件を満たしている半導体製品を意味しま す。これには、同種の材質内で鉛の重量が0.1％を超えないという要件も含まれます。高温で半田付けするように設計されている場合、TIの鉛フリー製品は指定 された鉛フリー･プロセスでの使用に適しています。
Pb-Free (RoHS Exempt)：この部品は、1）ダイとパッケージの間に鉛ベースの半田バンプ使用、または 2）ダイとリードフレーム間に鉛ベースの接着剤を使用、 が除外されています。それ以外は上記の様にPb-Free（RoHS）と考えられます。
Green (RoHS & no Sb/Br)：TIにおける“Green”は、“Pb-Free”（RoHS互換）に加えて、臭素（Br）およびアンチモン（Sb）をベースとした難燃材を含まない（均質 な材質中のBrまたはSb重量が0.1％を超えない）ことを意味しています。 (3)MSL、ピーク温度 -- JEDEC業界標準分類に従った耐湿性レベル、およびピーク半田温度です。 重要な情報および免責事項：このページに記載された情報は、記載された日付時点でのTIの知識および見解を表しています。TIの知識および見解は、第三者に よって提供された情報に基づいており、そのような情報の正確性について何らの表明および保証も行うものではありません。第三者からの情報をより良く統合 するための努力は続けております。TIでは、事実を適切に表す正確な情報を提供すべく妥当な手順を踏み、引き続きそれを継続してゆきますが、受け入れる部 材および化学物質に対して破壊試験や化学分析は実行していない場合があります。TIおよびTI製品の供給者は、特定の情報を機密情報として扱っているため、 CAS番号やその他の制限された情報が公開されない場合があります。
パッケージ･オプション
製品情報
TAPE AND REEL BOX INFORMATION
Device Package Pins Site Reel Diameter (mm) Reel Width (mm) A0 (mm) B0 (mm) K0 (mm) P1 (mm) W (mm) Pin1 Quadrant TPS74901KTWR KTW 7 SITE 41 330 24 10.6 15.6 4.9 16 24 Q2 TPS74901KTWT KTW 7 SITE 41 330 24 10.6 15.6 4.9 16 24 Q2 TPS74901RGWR RGW 20 SITE 41 330 12 5.3 5.3 1.5 8 12 Q2 TPS74901RGWT RGW 20 SITE 41 180 12 5.3 5.3 1.5 8 12 Q2
Device Package Pins Site Length (mm) Width (mm) Height (mm)
TPS74901KTWR KTW 7 SITE 41 346.0 346.0 41.0 TPS74901KTWT KTW 7 SITE 41 346.0 346.0 41.0 TPS74901RGWR RGW 20 SITE 41 346.0 346.0 29.0 TPS74901RGWT RGW 20 SITE 41 190.0 212.7 31.75
RGW（S-PQFP-N20）
PLASTIC QUAD FLATPACK
サーマル･パッド寸法図 注：全ての線寸法の単位はミリメートルです。
RGW（S-PQFP-N20）
サーマルパッド･メカニカル･データ
熱特性について
このパッケージには、外部ヒートシンクに直接接続するよう に設計された、露出したサーマル･パッドが装備されています。 このサーマル･パッドは、プリント基板（PCB）をヒートシンク として使用できるように、PCBに直接半田付けする必要があり ます。また、サーマル･ビアを使用して、サーマル･パッドをグ ランド･プレーンまたはPCB内に設計された特別なヒートシン ク構造に直接接続することができます。この設計により、ICか らの熱伝導が最適化されます。QFN（Quad Flatpack No-Lead）パッケージとその利点につい ては、アプリケーション･レポート『Quad Flatpack No-Lead Logic Packages』（Texas Instruments文献番号SCBA017）を参照 してください。このドキュメントは、ホームページwww.ti.com で入手できます。
このパッケージの露出したサーマル･パッドの寸法を次の図 に示します。
RGW（S-PQFP-N20）
4201284/A 08/01
NOTES: A. All linear dimensions are in inches (millimeters). B. This drawing is subject to change without notice. C. Lead width and height dimensions apply to the
plated lead.
D. Leads are not allowed above the Datum B. E. Stand–off height is measured from lead tip
with reference to Datum B.
F. Lead width dimension does not include dambar protrusion. Allowable dambar protrusion shall not cause the lead width to exceed the maximum dimension by more than 0.003”.
G. Cross–hatch indicates exposed metal surface. H. Falls within JEDEC MO–169 with the exception
of the dimensions indicated.
0.010 (0,25) A M 0.385 (9,78) 0.410 (10,41) M B M C –A– 0.006 –B– 0.170 (4,32) 0.183 (4,65) 0.000 (0,00) 0.012 (0,305) 0.104 (2,64) 0.096 (2,44) 0.034 (0,86) 0.022 (0,57) 0.050 (1,27) 0.055 (1,40) 0.045 (1,14) 0.014 (0,36) 0.026 (0,66) 0.330 (8,38) 0.370 (9,40) 0.297 (7,54) 0.303 (7,70) 0.0585 (1,485) 0.0625 (1,587) 0.595 (15,11) 0.605 (15,37) 0.019 (0,48) 0.017 (0,43) 0°~3° 0.179 (4,55) 0.187 (4,75) 0.056 (1,42) 0.064 (1,63) 0.296 (7,52) 0.304 (7,72) 0.300 (7,62) 0.252 (6,40) F C C H H H C A
KTW（R-PSFM-G7）
PLASTIC FLANGE-MOUNT
メカニカル･データ
