SSR2011 検証済みドライバ一覧

(1)

　　OK 製品添付のリカバリディスクにて、そのままご利用いただけます。　カスタム ⇒「カスタムリカバリディスクの作成方法」　NG ⇒「オプション製品」

・本書は、Symantec System Recovery 2011 にて、システムドライブの復元を行う際に必要となるディスクコントローラ／ネットワークのドライバがリカバリディスクに含まれているかの検証結果の一覧表となります。

"ドライバ入手方法"の項目をクリックし、リンク先に記載の方法で対応のドライバを入手してください。（このとき、入手するドライバはお客様がご利用のOSにかかわらず Windows Server 2008 (32bit版)となりますのでご注意ください。また、ベンダーのサイトは随時更新されるため記載の手順が異なる場合がありますことをご了承ください。）その後、ダウンロードしたドライバを追加したカスタムリカバリディスクを作成するか、リカバリディスクから起動した環境でFDなどに保存したドライバを手動で組み込んでください。該当のデバイスのドライバはリカバリディスクに含まれておらず、追加が必要なドライバもベンダーより提供されておりません。したがって、リカバリディスクから該当デバイスを認識することが不可能なため、リカバリディスクを利用したリカバリを行うことができません。・本書にて、結果が記載されていないデバイスをご利用の場合は、お客様にて実際にリカバリディスクからの起動を行い、デバイスにアクセスできるかどうかの検証を行っていただけますようお願いいたします。・オプションが接続されている製品は、「オプション製品」シートを参照してください。・本書にて、検証結果の表す内容は以下の通りとなります。　

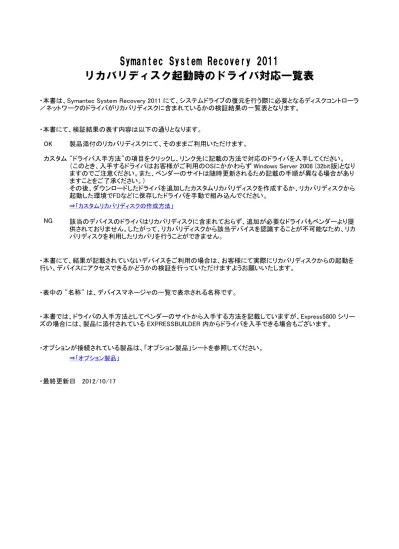

Symantec System Recovery 2011

リカバリディスク起動時のドライバ対応一覧表

・表中の "名称" は、デバイスマネージャの一覧で表示される名称です。

・本書では、ドライバの入手方法としてベンダーのサイトから入手する方法を記載していますが、Express5800 シリーズの場合には、製品に添付されている EXPRESSBUILDER 内からドライバを入手できる場合もございます。

(2)

Express5800 シリーズ

名称検証結果ドライバ

入手方法名称検証結果

ドライバ入手方法 Express5800/T110d LSI Embedded MegaRAID カスタム ※D6 Broadcom NetXtreme Gigabit Ethernet カスタム ※L4

Express5800/R120d-2E LSI Embedded MegaRAID カスタム ※D6 Broadcom NetXtreme Gigabit Ethernet カスタム ※L4

Express5800/R110d-1E LSI Embedded MegaRAID カスタム ※D4 Broadcom NetXtreme Gigabit Ethernet カスタム ※L3

Express5800/GT110d-S LSI Embedded MegaRAID カスタム ※D4 Broadcom NetXtreme Gigabit Ethernet カスタム ※L3

Express5800/R120b-2 OK - Intel(R) 82576 Gigabit Dual Port Network

Connection カスタム ※L1

Intel(R) 82574L Gigabit Network Connection カスタム ※L1

Intel(R) 82578DM Gigabit Network Connection カスタム ※L2

Express5800/GT110b-S LSI Embedded MegaRAID カスタム ※D1 Intel(R) 82574L Gigabit Network Connection カスタム ※L1

モデル

ディスクコントローラ(オンボード) ネットワーク(オンボード)

Express5800/R110b-1 LSI Embedded MegaRAID カスタム ※D1

(3)

iStorage NS シリーズ

名称検証結果ドライバ

入手方法名称検証結果

ドライバ入手方法 iStorage NS300Tc LSI MegaRAID SAS 9267-8i カスタム ※D7 Broadcom NetXtreme Gigabit Ethernet カスタム ※L4

iStorage NS500Rc LSI MegaRAID SAS 9267-8i カスタム ※D7 Broadcom NetXtreme Gigabit Ethernet カスタム ※L4

iStorage NS500RbPromise SuperTrak SAS 6G RAID

Controller カスタム ※D5

Intel(R) 82576 Gigabit Dual Port Network

iStorage NS300RbPromise SuperTrak SAS 6G RAID

Controller カスタム ※D5 Broadcom NetXtreme Gigabit Ethernet カスタム ※L3 iStorage NS500Ra LSI MegaRAID SAS 9264-8i カスタム ※D2 Intel(R) 82576 Gigabit Dual Port Network

iStorage NS100Ta LSI Embedded MegaRAID カスタム ※D1 Intel(R) 82574L Gigabit Network Connection カスタム ※L1

iStorage NS300TaPromise SuperTrak EX SAS RAID

Controller カスタム ※D3

ネットワークモデル

ディスクコントローラ

iStorage NS300RaPromise SuperTrak EX SAS RAID

(4)

オプション製品

◆ディスクコントローラ

型番名称検証結果ドライバ入手方法

N8103-150 LSI MegaRAID SAS 9267-8i カスタム ※D7

N8103-134 Promise SuperTrak SAS 6G RAID Controller カスタム ※D5

N8103-109 Promise SuperTrak EX SAS RAID Controller カスタム ※D3 下記のいずれかのオプションが接続されている装置は、この表を参照してください。

(5)

（ディスクコントローラ）

※D1　LSI Embedded MegaRAID　対応ドライバ [Version ： 13.21.0614.2010] 1 以下のURLにアクセスします。

http://www.lsi.com/Pages/default.aspx

2 画面上の[SUPPORT] → [Documents & Downloads] をクリックします。

3 [Search Downloads] に [LSI Embedded MegaRAID] と入力してEnterキーを押下します。 4 画面左の [File Type] の [Driver] をクリックします。

5 検索結果から該当のモジュール [MegaRAID 820X Driver - W2K8, Version 13.21.0614.2010] をクリックして、ダウンロードします。 6 ダウンロードした圧縮ファイル（MID_1413083_W2K8_x86_Signed_Driver_13.21.0614.2010.zip）を解凍します。 7 解凍してできた「MID_1413083_W2K8_x86_Signed_Driver_13.21.0614.2010」フォルダに「MegaSR.INF」が存在することを確認します。 8 以下のいずれかの方法でドライバをインストールします。　　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、7 で解凍してできた「MID_1413083_W2K8_x86_Signed_Driver_13.21.0614.2010」フォルダ内の　　「MegaSR.INF」を選択して追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、７で解凍してできた「MID_1413083_W2K8_x86_Signed_Driver_13.21.0614.2010」フォルダ配下のモジュールを　　全てコピーします。リカバリディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「MegaSR.INF」　　を選択してロードします。

ドライバのダウンロード・解凍・組み込み方法

(6)

※D2　LSI MegaRAID SAS 9264-8i 対応ドライバ [Version ： 5.1.78.32] 1 以下のURLにアクセスします。

3 [Search Downloads] に [MegaRAID SAS 9264-8i] と入力してEnterキーを押下します。 4 画面左の [File Type] の [Driver] をクリックします。

5 検索結果から該当のモジュール [MegaRAID SAS Driver - Windows Signed, Version 5.1.78] をクリックして、ダウンロードします。 6 ダウンロードした圧縮ファイル（5.1.78_Windows_Signed_drivers.zip）を解凍します。 7 解凍してできた複数のフォルダのうち「MID_1443248_W2K8_x86_Signed_Driver_5.1.78.32」というフォルダに「oemsetup.inf」が存在することを確認します。 8 以下のいずれかの方法でドライバをインストールします。　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、7 で解凍してできた複数のフォルダのうち「MID_1443248_W2K8_x86_Signed_Driver_5.1.78.32」と　　いうフォルダ内の「oemsetup.inf」を選択して追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、７で解凍してできた複数のフォルダのうち「MID_1443248_W2K8_x86_Signed_Driver_5.1.78.32」というフォルダ　　配下のモジュールを全てコピーします。リカバリディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、　　記憶媒体中の「oemsetup.inf」を選択してロードします。

(7)

※D3　Promise SuperTrak EX SAS RAID Controller 対応ドライバ [Version ： v5.01.0000.04] 1 以下のURLにアクセスします。

http://jp.promise.com/support/download.aspx?region=ja-JP&m=273

2 プルダウンメニューで「SuperTrak EX 3Gb/s シリーズ」と「SuperTrak16650」を選択します。 3 「Drivers (xx) 」をクリックします。

4 「Show All Versions」をクリックします。

5 「EX4650/EX8650/EX8654/EX8658/EX16650 Windows STORPort Driver SR4 with release notes」をクリックしてダウンロードします。 6 ダウンロードした圧縮ファイル（WIN-driverdisk.zip）を解凍します。 7 解凍してできた中に、「WIN-driverdisk.zip」という圧縮ファイルがありますので、このファイルを解凍します。 8 解凍してできた複数のフォルダのうち「i386」というフォルダに「stexstor.inf」が存在することを確認します。 9 以下のいずれかの方法でドライバをインストールします。　　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、8 で解凍してできた複数のフォルダのうち「i386」というフォルダ内の「stexstor.inf」を選択して　　追加します。【注意】 64ビットOSの装置を使用してカスタムリカバリディスクに本ドライバを追加する場合は、 SP1版以降のSSR2011とリカバリディスクを使用してください。【記憶媒体より組込みを行う場合】　　記憶媒体に、8 で解凍してできた複数のフォルダのうち「i386」というフォルダ配下のモジュールを全てコピーします。リカバリ　　ディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「stexstor.inf」を選択してロードします。

(8)

※D4　LSI Embedded MegaRAID　対応ドライバ [Version ： 14.03.0305.2011] 1 EXPRESS BUILDERの以下の場所より入手します。　<光ディスクのドライブレター>:\020\win\winnt\oemfd\ws2008\megasr1 　 ※020は、GT110d-S(N8100-1769Y)の　EXPRESS BUILDERのバージョンを指しています。使用機種毎に異なりますので、　　　機種により読み替えてください。 2 以下のいずれかの方法でドライバをインストールします。【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で「<光ディスクのドライブレター>:\020\win\winnt\oemfd\ws2008\megasr1\megasr.inf」を　　選択して追加します。【光ディスクより組込みを行う場合】　　リカバリディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、　　「<光ディスクのドライブレター>:\020\win\winnt\oemfd\ws2008\megasr1\megasr.inf」を選択してロードします。

(9)

※D5　Promise SuperTrak SAS 6G RAID Controller 対応ドライバ [Version ： v4.01.0000.35] 1 以下のURLにアクセスします。

http://jp.promise.com/support/download.aspx?region=ja-JP&m=273

2 プルダウンメニューで「SuperTrak EX 6Gb/s シリーズ」と「SuperTrak EX8760T」を選択します。 3 「Drivers (xx) 」をクリックします。

4 「Show All Versions」をクリックします。

5 「SuperTrak EX9760T/EX8768 Windows 7/Server 2008 with Hyper V/Vista/Server 2003 32-bit driver」をクリックしてダウンロードを開始します。 6 ダウンロードした圧縮ファイル（Windows_storport_32-bit driver_4.01.0000.35.zip）を解凍します。 7 解凍してできた「i386」というフォルダに「stexstpt.inf」が存在することを確認します。 8 以下のいずれかの方法でドライバをインストールします。　　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、7 で解凍してできた「i386」というフォルダ内の「stexstpt.inf」を選択して追加します。【注意】 64ビットOSの装置を使用してカスタムリカバリディスクに本ドライバを追加する場合は、 SP1版以降のSSR2011とリカバリディスクを使用してください。【記憶媒体より組込みを行う場合】　　記憶媒体に、7 で解凍してできた「i386」というフォルダ配下のモジュールを全てコピーします。リカバリディスクより起動　　した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「stexstpt.inf」を選択してロードします。

(10)

※D6　LSI Embedded MegaRAID　対応ドライバ [Version ： 14.05.0816.2011] 1 EXPRESS BUILDERの以下の場所より入手します。　<光ディスクのドライブレター>:\023\win\winnt\oemfd\ws2008\megasr1 　　※023は、R120d-2E(N8100-1821Y)の　EXPRESS BUILDERのバージョンを指しています。使用機種毎に異なりますので、　　　機種により読み替えてください。 2 以下のいずれかの方法でドライバをインストールします。【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で「<光ディスクのドライブレター>:\023\win\winnt\oemfd\ws2008\megasr1\megasr.inf」を　　選択して追加します。【光ディスクより組込みを行う場合】　　リカバリディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、　　「<光ディスクのドライブレター>:\023\win\winnt\oemfd\ws2008\megasr1\megasr.inf」を選択してロードします。

(11)

※D7　LSI MegaRAID SAS 9267-8i 対応ドライバ [Version ： 5.2.127.32] 1 以下のURLにアクセスします。

3 [Search Downloads] に [MegaRAID SAS 9267-8i] と入力してEnterキーを押下します。 4 画面左の [File Type] の [Driver] をクリックします。

5 検索結果から該当のモジュール [Windows - 5.3 - Signed] をクリックします。 6 ライセンス情報の画面が表示されますので、[Accept]ボタンをクリックして、ダウンロードします。 7 ダウンロードした圧縮ファイル（5.2.127_Signed_Windows_Driver.zip）を解凍します。 8 解凍してできた複数のファイルのうち「MID_1498496_W2K8_x86_Signed_Driver_5.2.127.32.zip」という圧縮ファイルを解凍します。 9 解凍してできた「MID_1498496_W2K8_x86_Signed_Driver_5.2.127.32」というフォルダ内に、「megasas2.inf」が存在することを確認します。 10 以下のいずれかの方法でドライバをインストールします。　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、9 で解凍してできた「MID_1498496_W2K8_x86_Signed_Driver_5.2.127.32」というフォルダ内　　の「megasas2.inf」を選択して追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、9 で解凍してできた「MID_1498496_W2K8_x86_Signed_Driver_5.2.127.32」というフォルダ配下のモジュール　　を全てコピーします。リカバリディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の　　「megasas2.inf」を選択してロードします。

(12)

（ネットワーク）

1 以下のURLにアクセスします。 http://downloadcenter.intel.com/Detail_Desc.aspx?agr=Y&ProdId=3024&DwnldID=18720&lang=jpn 2 「ファイル名：PROWin32.exe」のダウンロードボタンをクリックします。 3 「使用許諾契約の条項に同意します」をクリックして、ダウンロードします。 4 ダウンロードした「PROWin32.exe」はダブルクリックでは解凍できませんので、コマンドプロンプト上で、以下のコマンドを実行し、解凍を行ってください。　　PROWin32.exe /s /e /f <解凍先パス> 5 解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下に「e1q6032.inf」が存在することを確認します。 6 以下のいずれかの方法でドライバをインストールします。　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、5 で解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下の「e1q6032.inf」を選択して　　追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、5 で解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下のモジュールを全てコピーします。リカバリ　　ディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「e1q6032.inf」を選択してロードします。

ドライバのダウンロード・解凍・組み込み方法

※L1　Intel(R) 82576 Gigabit Dual Port Network Connection、

(13)

※L2　Intel(R) 82578DM Gigabit Network Connection 対応ドライバ [Version ： 16.3] 1 以下のURLにアクセスします。 http://downloadcenter.intel.com/Detail_Desc.aspx?agr=Y&ProdId=3024&DwnldID=18720&lang=jpn 2 「ファイル名：PROWin32.exe」のダウンロードボタンをクリックします。 3 「使用許諾契約の条項に同意します」をクリックして、ダウンロードします。 4 ダウンロードした「PROWin32.exe」はダブルクリックでは解凍できませんので、コマンドプロンプト上で、以下のコマンドを実行し、解凍を行ってください。　　PROWin32.exe /s /e /f <解凍先パス> 5 解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下に「e1k6032.inf」が存在することを確認します。 6 以下のいずれかの方法でドライバをインストールします。　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、5 で解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下の「e1k6032.inf」を選択して　　追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、5 で解凍してできた「<解凍先パス>\PRO1000\Win32\NDIS61」配下のモジュールを全てコピーします。リカバリ　　ディスクより起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「e1k6032.inf」を選択してロードします。

(14)

※L3　Broadcom NetXtreme Gigabit Ethernet 対応ドライバ [Version ： 14.8.0.5a] 1 以下のURLにアクセスします。

　　http://ja.broadcom.com/support/ethernet_nic/downloaddrivers.php

2 「NetXtreme I Server」というタイトルのところの「Download drivers」をクリックします。 3 「Windows Server 2008 (32 bit)」をクリックします。

4 ライセンス情報の画面が表示されますので、「Accept」をクリックして、ダウンロードを開始します。 5 ダウンロードした圧縮ファイル（win_vista_2k8_32-14.8.0.5a.zip）を解凍します。 6 解凍してできた「win_vista_2k8_32」フォルダに「b57nd60x.inf」が存在することを確認します。 7 以下のいずれかの方法でドライバをインストールします。　　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、6 で解凍してできた「win_vista_2k8_32」フォルダ内の「b57nd60x.inf」を選択して追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、6 で解凍してできた「win_vista_2k8_32」フォルダ配下のモジュールを全てコピーします。リカバリディスクより　　起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「b57nd60x.inf」を選択してロードします。

(15)

※L4　Broadcom NetXtreme Gigabit Ethernet 対応ドライバ [Version ：15.2.0.5] 1 以下のURLにアクセスします。

　　http://ja.broadcom.com/support/ethernet_nic/downloaddrivers.php

2 「NetXtreme I Server」というタイトルのところの「Download drivers」をクリックします。 3 「Windows Server 2008 (32 bit)」をクリックします。

4 ライセンス情報の画面が表示されますので、「Accept」をクリックして、ダウンロードを開始します。 5 ダウンロードした圧縮ファイル（win_vista_2k8_32-15.2.0.5b.zip）を解凍します。 6 解凍してできた「win_vista_2k8_32」フォルダに「b57nd60x.inf」が存在することを確認します。 7 以下のいずれかの方法でドライバをインストールします。　　【カスタムリカバリディスクに追加する場合】　　ドライバを追加する画面で、6 で解凍してできた「win_vista_2k8_32」フォルダ内の「b57nd60x.inf」を選択して追加します。【記憶媒体より組込みを行う場合】　　記憶媒体に、6 で解凍してできた「win_vista_2k8_32」フォルダ配下のモジュールを全てコピーします。リカバリディスクより　　起動した環境で [ホーム] → [ドライバのロード] を実行し、記憶媒体中の「b57nd60x.inf」を選択してロードします。

(16)

入手したドライバを組み込んだカスタムリカバリディスクを作成する方法は以下の通りとなります。 1 Symantec System Recovery 2011 を起動します。

2 [ツール] のアイコンをクリックし、[カスタム Recovery Disk の作成] をクリックします。 3 [次へ] ボタンをクリックします。

4 装置のCD/DVDドライブに製品添付のリカバリディスクを挿入し、[参照] ボタンをクリックし、 [Symantec System Recovery Disk フォルダ] をクリックします。

5 リカバリディスクを挿入したCD/DVD ドライブを指定し、[OK] ボタンをクリックします。 6 [次へ] ボタンをクリックします。

7 カスタムリカバリディスクを作成する方法により以下のいずれかを選択します。【カスタムリカバリディスクのイメージ（ISOファイル）を作成する場合】

　[カスタム Symantec Recovery Disk (ISOファイル)のコピーを保存] をチェックして、[参照] ボタンをクリックします。　ISOファイルの保存先フォルダを選択し、ISOファイル名を入力し、[開く]ボタンをクリックします。

　（この場合は、作成終了後にライティングソフトを用いてCD-Rにイメージを展開します）【カスタムリカバリディスクを媒体に直接書き込む場合】

　[Symantec Recovery Disk を CD/DVD もしくは USBデバイスに作成] をチェックして、書き込み可能なデバイスを選択します。【注意】使用するCD/DVDドライブ装置によっては、媒体に直接書き込めない場合があります。その場合は、【カスタムリカバリディスクのイメージ（ISOファイル）を作成する場合】の手順を実施してください。 8 [次へ] ボタンをクリックします。 9 [追加] ボタンをクリックします。このとき、[ストレージドライバおよびネットワークドライバ] の枠に、すでに何らかのドライバが表示されていることがありますが、その場合も、[追加] ボタンをクリックします。 10 [参照] ボタンをクリックします。 11 あらかじめ準備しておいたドライバのinfファイルを選択し、[開く] ボタンをクリックします。 12 [説明] に表示されるアダプタ名が正しいことを確認し、[OK] ボタンをクリックします。 13 [次へ] ボタンをクリックします。 14 起動オプション設定画面が表示されます。必要に応じて変更し、[次へ] ボタンをクリックします。 15 オプション設定画面が表示されます。必要に応じて変更し、[次へ] ボタンをクリックします。 16 ライセンス設定画面が表示されます。【製品版でのご利用の場合】　必要に応じた選択を行い、[次へ] ボタンをクリックします。【評価版でのご利用の場合】　[ライセンスキー用メッセージ]を選択し、[次へ] ボタンをクリックしてください。 17 [終了] ボタンをクリックします。これによりカスタムリカバリディスクの作成が開始されます。 CDへの書き込みなどで、画面上に指示が表示された場合は指示に従って下さい。
