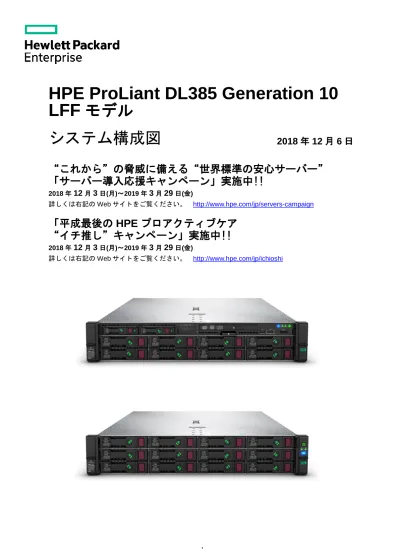

ProLiant DL385 Gen10 LFFモデル システム構成図

“これから”の脅威に備える“世界標準の安心サーバー”

「サーバー導入応援キャンペーン」実施中!!

2018 年 12 ^月 3 ^{日(月)～2019 年} 3 ^月 29 ^日(金)

詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/servers-campaign

LFF ^モデル

システム構成図 2018 年 12 月 6 日

「平成最後の HPE プロアクティブケア

“イチ推し”キャンペーン」実施中!!

2018 年 12 月 3 日(月)～2019 年 3 月 29 日(金)

詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi

HPE ProLiant DL385 Generation 10 LFF モデル

OVERVIEW

・仕様一覧 (共通仕様) ... 3

・仕様一覧 (モデル固有仕様) ... 4

構成ツリー ・ProLiant 本体 ... 6

・プロセッサー ... 6

・メモリ ... 7

・DVD ドライブ (内蔵/外付け) ... 8

・PCI ライザー オプション ... 9

・GPU モジュール オプション ... 11

・ディスク コントローラー ... 13

・ハードドライブ ... 20

- LFF (3.5 インチ) ドライブケージ ... 20

- LFF (3.5 インチ) SAS ハードドライブ ... 22

- LFF (3.5 インチ) SATA ハードドライブ ... 22

- SFF (2.5 インチ) ドライブケージ ... 23

- SFF (2.5 インチ ) SAS ハードドライブ ... 25

- SFF (2.5 インチ) SATA ハードドライブ ... 26

- SCM ドライブ ... 27

- M.2 ハードドライブ ... 28

・NVMe ドライブ ... 29

・ワークロード アクセラレータ ... 30

・ネットワーク アダプター (Ethernet) ... 31

- FlexibleLOM アダプター ... 31

- PCI Express スロット用ネットワークアダプター ... 33

- DAC ケーブルとトランシーバー ... 36

・ファイバーチャネル ホスト バス アダプター ... 39

・コンバージド ネットワーク アダプター (CNA) ... 41

・サーバー マネージメント ... 44

・サーバーOS ... 47

・USB / SD ... 49

・電源 ... 50

・その他 H/W オプション ... 53

・ラック オプション ... 53

・サポート サービス ... 54

System View ・前面／背面図 ... 60

・拡張スロット仕様 ... 63

・ケーブル接続図 ... 65

メモリ ガイド

・メモリ構成ガイド ... 67

製品名 HPE ProLiant DL385 Gen10

プロセッサー タイプ AMD EPYC 7000シリーズ プロセッサー、最大2基 メモリ タイプ DDR4レジスタ付き/ Load Reduced DIMM、最大32枚

チップセット SoC (System on Chip)

オプティカル ドライブ モデル固有仕様情報を参照

ハードドライブ モデル固有仕様情報を参照

拡張スロット

4 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、

フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1)、最大9*²

Smartアレイ用バッテリーホルダー 1

ネットワーク Ethernet 1Gb 4ポート331iネットワークアダプター リモート管理機能 Integrated Lights-Out 5 (iLO 5)

外部インターフェイス モデル固有仕様情報を参照

SDメモリカード スロット 内部1 (microSD)

バックアップ機器 外部バックアップ機器対応

グラフィックス 32ビットカラー：1920×1200

電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大2基、リダンダント構成対応

ファン モデル固有仕様情報を参照

サイズ(W×D×H) LFF：446×731×88 mm、本体梱包サイズ：LFF：601×969×270 mm

フォーム ファクター 2Uラックマウント型

重量 LFF：24.5 kg (最大)

音響ノイズ 37 dBA

環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと。拡張許容動作温度(40･45℃) に対応*³ 保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと

OSサポート*¹

Windows Server 2016 Hyper-V/Essentials/Standard/Datacenter、

Windows Server 2012 R2 Hyper-V/Essentials/Standard/Datacenter、

Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、

VMware vSphere

標準保証 3年間パーツ保証*⁴、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)

モデル共通付属品 －

＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 https://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux

＊2：オプションのセカンド/サード スロットライザーの追加により、PCI Expressスロットを追加可能。

ただし、背面にドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。

＊3：拡張許容動作温度(ASHRAE A3(40℃)、A4(45℃)) に対応するには、構成に条件があります。

構成条件の詳細は右記Webサイトを参照してください。 http://www.hpe.com/info/proliant/ashrae

＊4：SATA HDDおよび7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。

また、SSD (M.2を含む)、NVMeドライブおよびワークロードアクセラレータの標準保証期間は、3年間または保証使用量に達したときのいずれか早い方と なります。

製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant

HPE ProLiant DL385 Gen10

LFF モデル 共通仕様情報

O ^VERVIEW HPE ProLiant DL385 Gen10 LFF モデル

製品名 HPE ProLiant DL385 Gen10

モデル名 EP7251 1P8C 16G 8LFF E208a GS

製品番号 878712-291

プロ セッサー

プロセッサータイプ AMD EPYC 7251プロセッサー 2.1 GHz

標準搭載数 1P / 8C

マルチプロセッサー対応 2P / 16C

キャッシュメモリ/ CPU 1×32 MB L3キャッシュ メモリ コントローラー

動作速度 2400 MT/s

メモリ サイズ 標準 16 GB (16GB 2Rx8 PC4-2666 RDIMM×1)

最大 2 TB (RDIMM) / 4 TB (LRDIMM)

オプティカルドライブ 内蔵および外付けオプション

ディスクコントローラー SmartアレイE208i-a SR Gen10コントローラー (専用スロット)

ハードドライブ

ドライブ ベイ

標準8、オプションで11 ～ 15 LFF *³ (3.5インチLFFスマートキャリア ホットプラグ対応SAS / SATA) またはオプションで12 LFF + 2 ～ 8 SFF *³ (3.5インチLFFスマートキャリア ホットプラグ対応SAS / SATA +

2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA / NVMe)

標準 ディスクレス

最大(内蔵)

標準8 LFFベイ 96 TB (12 TB SAS×8台) / 96 TB (12 TB SATA×8台) オプション15 LFFベイ搭載時 180 TB (12 TB SAS×15台) / 180 TB (12 TB SATA×15台) *⁴ オプション12 LFFベイ+ 8 SFFベイ搭載時 266.4 TB (12 TB LFF SAS×12台+15.3 TB SFF SAS×8台) /

205.44 TB (12 TB LFF SATA×12台+7.68 TB SFF SATA×8台) *⁴ 最大(外付) 外部接続対応のSmartアレイの構成に依存

外部インターフェイス シリアル(RS-232C、DB-9) *⁵、モニター×2 (背面VGAポート×1、前面Display Port×1) *⁶、

USB 3.0×5 (背面2、前面1、内部2)、RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1

消費電力(100 V時) *¹ 582 W

入力電流*¹ 5.84 A (100 V) / 2.85 A (200 V)

電源 パワーサプライ 500Wパワーサプライ(80PLUS Platinumモデル)×1

付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1 ファン ファン6個、ホットプラグ対応、N+1リダンダント構成

省エネ法に基づくエネルギー消費効率*² －

モデル固有付属品 －

＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 2TB 7.2krpm HDD×8台、PCI Express I/Oカード×2、

FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。

DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。

上記の一例では、800Wパワーサプライに交換し算出しております。想定される消費電力、およびパワーサプライの冗長化可否については、

HPE Power Advisorにて確認してください。

＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。

＊3：オプションのドライブケージを複数搭載することにより、11 ～ 15 LFFまたは12 LFF + 2 ～ 8 SFF構成が可能です。

＊4：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。

＊5：DL3xx Gen10 リア シリアルポートx1増設キット (873770-B21) が必要

＊6：背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。

製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant

また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor

〔ストレージ ベイ〕

8LFF モデル固有仕様情報

8LFF 構成(標準背面) 8LFF 構成(標準前面)

5 6 7 8

2 4

1 3

A

8LFF + 2SFF(前面) + 7LFF 構成(オプション)

15 16

17

8LFF + 2SFF(前面) + 4LFF 構成(オプション)

11

13

14 12

＊：ハードドライブの番号は搭載可能な数を示しており、

実際のハードドライブ ベイ番号とは異なります。

1～8^＊(標準)

3.5 SASH

3.5 SASH

3.5 SATAH

3.5 SATAH

3.5 SSDH

左記11～14^＊ (オプション)

3.5 SASH

3.5 SASH

3.5 SATAH

3.5 SATAH

3.5 SSDH

左記15～17^＊ (オプション)

SAS3.5

H SAS3.5

H SATA3.5

H SATA3.5

H

3.5 SSDH

上記15～20^＊ (オプション)

2.5 SATAH

2.5 SATAH SAS2.5

H SAS2.5

H

2.5 SSDH

A (オプション)

左記9～10^＊ (オプション)

2.5 NVMe SATA2.5

H SATA2.5

H SAS2.5

H SAS2.5

H

2.5 SSDH

8LFF + 2SFF(前面)構成(オプション)

A

5 6 7 8

2 4

1 3

9 10

8LFF + 2SFF(前面) + 4LFF + 2SFF(背面)構成(オプション)

15 16

8LFF + 2SFF(前面) + 4LFF + 6SFF(背面)構成(オプション)

15 16 17

18 19

20

製品名 HPE ProLiant DL385 Gen10

モデル名 EP7251 1P8C 32G 12LFF P816a

製品番号 878716-291

プロ セッサー

プロセッサータイプ AMD EPYC 7251プロセッサー 2.1 GHz

標準搭載数 1P / 8C

マルチプロセッサー対応 2P / 16C

キャッシュメモリ/ CPU 1×32 MB L3キャッシュ メモリ コントローラー

動作速度 2400 MT/s

メモリ サイズ 標準 32 GB (16GB 2Rx8 PC4-2666 RDIMM×2)

最大 2 TB (RDIMM) / 4 TB (LRDIMM)

オプティカル ドライブ 外付けオプション

ディスクコントローラー SmartアレイP816i-a SR Gen10コントローラー (専用スロット)

ハードドライブ

ドライブ ベイ

標準12、オプションで15 ～ 19 LFF *³ (3.5インチLFFスマートキャリア ホットプラグ対応SAS / SATA) またはオプションで16 LFF + 2 ～ 6 SFF *³ (3.5インチLFFスマートキャリア ホットプラグ対応SAS / SATA +

2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA)

標準 ディスクレス

最大(内蔵)

標準12 LFFベイ 144 TB (12 TB SAS×12台) / 144 TB (12 TB SATA×12台) オプション19 LFFベイ搭載時 228 TB (12 TB SAS×19台) / 228 TB (12 TB SATA×19台) *⁴ オプション16 LFFベイ+ 6 SFFベイ搭載時 283.8 TB (12 TB LFF SAS×16台+15.3 TB SFF SAS×6台) /

238.08 TB (12 TB LFF SATA×16台+7.68 TB SFF SATA×6台) *⁴ 最大(外付) 外部接続対応のSmartアレイの構成に依存

外部インターフェイス シリアル(RS-232C、DB-9) *⁵、モニター×1 (背面VGAポート)、USB 3.0×4 (背面2、内部2)、

RJ-45×4、iLO 5リモート管理用RJ-45×1

消費電力(100 V時) *¹ 620 W

入力電流*¹ 6.21 A (100 V) / 3.04 A (200 V)

電源 パワーサプライ 800Wパワーサプライ(80PLUS Platinumモデル)×1

付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1 ファン 高性能ファン6個、ホットプラグ対応、N+1リダンダント構成

省エネ法に基づくエネルギー消費効率*² －

モデル固有付属品 －

＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 2TB 7.2krpm HDD×12台、PCI Express I/Oカード×2、

FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。

DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。

上記は一例ですが、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。

＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。

＊3：オプションのドライブケージを複数搭載することにより、15 ～ 19 LFFまたは16 LFF + 2 ～ 6 SFF構成が可能です。

＊4：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。

＊5：DL3xx Gen10 リア シリアルポートx1増設キット (873770-B21) が必要

製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant

〔ストレージ ベイ〕 _{12LFF 構成(標準前面)}

9 10 11 12

2 4

6 8

1 3

5 7

12LFF 構成(標準背面)

12LFF + 4LFF 構成(オプション)

13

15

16 14

12LFF + 7LFF 構成(オプション)

17 18

19

＊：ハードドライブの番号は搭載可能な数を示しており、

実際のハードドライブベイ番号とは異なります。

上記17～22^＊ (オプション)

2.5 SATAH

2.5 SATAH

2.5 SASH

2.5 SASH

2.5 SSDH

1～12^＊(標準)

SAS3.5

H SAS3.5

H SATA3.5

H SATA3.5

H

3.5 SSDH

左記17～19^＊ (オプション)

3.5 SASH

3.5 SASH

3.5 SATAH

3.5 SATAH

3.5 SSDH

左記13～16^＊ (オプション)

SAS3.5

H SAS3.5

H SATA3.5

H SATA3.5

H

3.5 SSDH

左記20～21^＊ (オプション)

SATA2.5

H SATA2.5

H SAS2.5

H SAS2.5

H

2.5 SSDH

12LFF モデル固有仕様情報

12LFF + 4LFF + 2SFF 構成(オプション)

17 18

12LFF + 4LFF + 6SFF 構成(オプション)

17 18 19

20 21

22

12LFF + 7LFF + 2SFF 構成(オプション)

20

21 17

18

19

O ^VERVIEW HPE ProLiant DL385 Gen10 LFF モデル

＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。https://www.hpe.com/info/ossupport

＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの

Linuxホームページ(http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。

システム構成図

8 コア 8LFF モデル

ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7251 2.1GHz 1P8C 16GB メモリ

ホットプラグ 8LFF(3.5 型) E208i-a 500W 電源 ラック GS モデル 878712-291 632,000 円

＊Green Selectモデル

8 コア 12LFF モデル

◆システム ユニットに標準添付のラック レールは、四角穴および丸穴キャビネット対応の長さ調節可能な(61-92cm) Easy Install式の ユニバーサル ラック レールです。

◆ケーブル マネジメント アームは、標準で添付されません。オプションで購入となります。

◆OSのインストールに必要な各種デバイス ドライバー、ProLiant用ユーティリティ等は、x64版Windowsの場合、iLO Management Engine 内のIntelligent Provisioning (旧SmartStart)に含まれています。iLO Management Engineについては、下記Webサイトを参照してください。

http://www.hpe.com/jp/servers/ilo

また、その他のOSの場合には、Service Pack for ProLiantに含まれています。下記Webサイトよりダウンロードの上、ご使用ください。

http://www.hpe.com/jp/servers/spp_dl

◆ラック環境における最適化については下記の資料を参照してください。

http://h50146.www5.hpe.com/products/servers/proliant/whitepaper/wp019_040430/index.html

◆Green Selectモデルとは、標準構成カタログモデルにおいて、モデル選定をシンプルにする「HPE Green Select」と称し、

推奨モデルに集約してラインアップしたモデルとなります。

ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7251 2.1GHz 1P8C 32GB メモリ ホットプラグ 12LFF(3.5 型) P816i-a/4GB

800W 電源 ラック モデル 878716-291 905,000 円

プロセッサー

◆最大2基搭載可能(標準搭載含む)

◆プロセッサーを追加する際には、同じクロック周波数、

同じコア数のプロセッサーでアップグレード

◆セカンド/サード スロット ライザーを追加する場合、または 8LFFモデルで内部NVMeスリムライン ポートを使用する場合、

2プロセッサー構成が必須になります。

◆プロセッサー オプション キットには、システムファンが 2個付属します。(LFFモデルでは使用しません。) EPYC 7251 2.1GHz 1P8C CPU KIT DL385 Gen10

881171-B21 124,000円 (税抜価格)

メモリ

レジスタ付き DIMM (RDIMM) 、 1.2V 動作、DDR4、2666MT/s メモリ

Load Reduced DIMM (LRDIMM) 、 1.2V 動作、DDR4、2666MT/s メモリ

＊シングルランクレジスタ付きDIMM (RDIMM) ＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2666V-L Smartメモリ キット

838085-B21 417,000円 (税抜価格) 8GB 1Rx8 PC4-2666V-R Smartメモリ キット

838079-B21 64,000円 (税抜価格)

＊シングルランク レジスタ付きDIMM (RDIMM) 16GB 1Rx4 PC4-2666V-R Smartメモリ キット

838081-B21 85,000円 (税抜価格)

＊8LFF EPYC 7251モデルに1枚、12LFF EPYC 7251モデルに 2枚標準搭載

＊デュアルランク レジスタ付きDIMM (RDIMM) 16GB 2Rx8 PC4-2666V-R Smartメモリキット

838089-B21 95,000円 (税抜価格)

◆ProLiant DL385 Gen10では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり8チャネルのメモリ チャネルを持ちます。

1プロセッサー構成では16スロットのみ使用し、2プロセッサー構成では32スロットを使用して、DIMMを実装できます。

◆各メモリ キットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM (RDIMM)、Load Reduced DIMM (LRDIMM)を 2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、128GB LRDIMMは64GB LRDIMMと混在できません。

また、RDIMMとLRDIMMはシステム内で混在できません。

◆Data Width x4とx8のメモリキットはシステム内で混在できません。

◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。

◆LRDIMM構成では最大4TB、RDIMM構成では最大2TBのメモリを構成可能です。

◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。

◆各DIMMはメモリチャネルあたり1枚構成時はシングルランク/クアッドランク/ 8ランクのDIMMは2666MT/s、デュアルランクのDIMMは2400MT/s、 2枚構成時は2133MT/sで動作可能です。

ただし、これらは各DIMMとして動作可能な速度であり、プロセッサーのメモリコントローラーの動作速度を超えることはありません。

尚、これらのメモリ動作速度はチャネル毎ではなく、システム全体のメモリ チャネルで最も遅い速度になります。

◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリチャネルでDIMMを均等に構成することを推奨します。

◆巻末のメモリ構成ガイドを参照してください。

◆OSにより最大メモリ容量に制限があります。

＊8ランクLoad Reduced DIMM (LRDIMM)

＊他のLRDIMMメモリ(64GB)と混在不可

128GB 8Rx4 PC4-2666V-L Smartメモリ キット 838087-B21 2,207,000円 (税抜価格)

＊デュアルランク レジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2666V-R Smartメモリキット

838083-B21 185,000円 (税抜価格)

＊デュアルランクレジスタ付きDIMM (RDIMM) 64GB 2Rx4 PC4-2666V-R Smartメモリキット

P05592-B21 395,000円 (税抜価格)

DVD ドライブ

8LFF モデル用 DVD ドライブ

9.5mm SATA DVD-ROMドライブ 726536-B21 14,000円 (税抜価格)

＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、

または最大読み出し速度24倍速相当のCD-ROMドライブと して使用可能です。

＊最大動作速度は次の通りです。

CD-R書込24倍/CD-RW書込16倍/CD-ROM読出24倍/ DVD-ROM読出8倍/DVD+R書込8倍/DVD-R書込8倍/

DVD+RW書込8倍/DVD-RW書込6倍/DVD+R DL書込6倍速/ DVD-R DL書込6倍速/DVD-RAM書込5倍速

＊Roxio製ライティングソフトウェア標準添付

9.5mm SATA DVD-RWドライブ 726537-B21 18,000円 (税抜価格)

外付け USB DVD ドライブ

＊USB 2.0対応

＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、

または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。

＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、

読み出し機能のみサポートします。

＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)

◆内蔵DVDドライブオプションは、8LFFモデルにいずれか1台を搭載可能です。ただし、オプションのソリッドステートM.2キットで SATAコネクターを2ポート使用する場合は、併用できません。

◆12LFFモデルはDVDドライブを内蔵できません。

◆内蔵DVDドライブ オプションを搭載できない場合、外付けUSB DVDドライブ オプションまたはiLOの仮想ドライブをご使用ください。

PCI ライザー オプション

◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。

巻末System Viewにも表を記載しています。

◆セカンド ライザー、サード ライザーを搭載する場合、2プロセッサー構成が必須になります。

プライマリ ライザー 標準/オプション

＊標準搭載

＊PCI Expressスロットを3スロット装備、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、

フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1

＊シングルスロットのグラフィックス コントローラーまたはデュアルスロットのグラフィックスコントローラーのいずれかを1枚搭載可能

＊デュアル スロットのグラフィックス コントローラーは、フルハイト/フルレングスの2スロットを占有します。

＊SASエキスパンダーカードは、プライマリ スロットライザーボードのスロット3に搭載可能

＊ソリッドステートM.2 2280ドライブを搭載するための専用スロットは機能しません。

標準搭載 プライマリPCIスロット ライザー

＊プライマリまたはセカンドPCIスロットライザーとして追加可能 (最大2枚)

プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。

＊オプション追加により、PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2

＊シングル スロットのグラフィックス コントローラーを2枚搭載可能、またはデュアル スロットのグラフィックス コントローラーを1枚搭載可能

＊デュアル スロットのグラフィックス コントローラーは、フルハイト/フルレングスの2スロットを占有します。

DL38x Gen10プライマリ＆セカンド スロット ライザー 826694-B21 18,000円 (税抜価格)

＊プライマリまたはセカンドPCIスロットライザーとして追加可能 (最大2枚)

プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。

＊PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1

＊シングルスロットのグラフィックス コントローラーまたはデュアルスロットのグラフィックスコントローラーのいずれかを1枚搭載可能

＊プライマリライザーとして搭載した場合、SASエキスパンダーカードをスロット3に搭載可能 Gen10プライマリ＆セカンド スロット ライザー (GPU)

826704-B21 19,000円 (税抜価格)

＊プライマリまたはセカンド ライザーとして追加可能 (最大2枚)

プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。

＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを2台、またはSCMドライブを4台搭載可能 詳細はハードドライブの項を参照ください。

＊PCI Expressスロットを1スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1 グラフィックス コントローラーは搭載できません。

＊プライマリ ライザーとして搭載した場合、SASエキスパンダーカードを搭載可能

＊8LFFモデルは、別途高性能ファンが必要です。

DL38x Gen10 2SFF (2.5型) 付 ライザーキット 826688-B21 42,000円 (税抜価格)

◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。

巻末System Viewにも表を記載しています。

◆セカンド ライザー、サード ライザーを搭載する場合、2プロセッサー構成が必須になります。

セカンド ライザー オプション

＊セカンドPCIスロット ライザーとして1枚追加可能

＊PCI Expressスロットを3スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、

フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1

＊シングル スロットのグラフィックス コントローラーまたはデュアル スロットのグラフィックス コントローラーのいずれかを1枚搭載可能

＊デュアルスロットのグラフィックス コントローラーは、フルハイト/フルレングスの2スロットを占有します。

＊3LFF(3.5型)リアドライブケージとの併用はできません。

Gen10セカンド スロットライザー

870548-B21 22,000円 (税抜価格)

＊プライマリまたはセカンドPCIスロット ライザーとして追加可能 (最大2枚)

＊オプション追加により、PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2

＊シングル スロットのグラフィックス コントローラーを2枚搭載可能、またはデュアル スロットのグラフィックス コントローラーを1枚搭載可能

＊デュアルスロットのグラフィックス コントローラーは、フルハイト/フルレングスの2スロットを占有します。

＊セカンド ライザーとして搭載した場合、3LFF(3.5型)リアドライブケージとの併用はできません。

DL38x Gen10プライマリ＆セカンド スロット ライザー 826694-B21 18,000円 (税抜価格)

＊プライマリまたはセカンドPCIスロット ライザーとして追加可能 (最大2枚)

＊PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1

＊シングル スロットのグラフィックスコントローラーまたはデュアルスロットのグラフィックス コントローラーのいずれかを1枚搭載可能

＊セカンド ライザーとして搭載した場合、3LFF(3.5型)リアドライブケージとの併用はできません。

Gen10プライマリ＆セカンド スロットライザー (GPU) 826704-B21 19,000円 (税抜価格)

＊プライマリまたはセカンド ライザーとして追加可能 (最大2枚)

＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを2台、またはSCMドライブを4台搭載可能 詳細はハードドライブの項を参照ください。

＊PCI Expressスロットを1スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1 グラフィックスコントローラーは搭載できません。

＊プライマリ ライザーとして搭載した場合、SASエキスパンダーカードを搭載可能

＊セカンドライザーとして搭載した場合、3LFF(3.5型)リアドライブケージおよびサード ライザーとの併用はできません。

＊8LFFモデルは、別途高性能ファンが必要です。

DL38x Gen10 2SFF (2.5型) 付 ライザー キット 826688-B21 42,000円 (税抜価格)

サード ライザーオプション

＊サードPCIライザーとして1枚追加可能

＊PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、

フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1 DL38x Gen10サードスロット ライザー (x8)

875780-B21 22,000円 (税抜価格)

＊サードPCIライザーとして1枚追加可能

＊PCI Expressスロットを1スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1

＊シングル スロットのグラフィックス コントローラーまたはデュアル スロットのグラフィックス コントローラーの いずれかを1枚搭載可能

DL38x Gen10サードスロットライザー (x16) 826700-B21 21,000円 (税抜価格)

GPU モジュール オプション

標準搭載 プライマリPCIスロットライザー、

オプションのセカンドスロットライザー / サードスロット ライザー

＊グラフィックス コントローラーにはPCI Express x16 スロットが必要です。

＊スロット ライザーの詳細については、

前項のPCIライザー オプション項を参照

AMD Radeon Pro WX7100 GPUモジュール

＊Radeon Pro WX7100を搭載するDL385 Gen10に1つ必要

＊WX7100は最大5枚のカードをサポート GPU 6Px6P Y電源ケーブルキット

874212-B21 12,000円 (税抜価格)

＊オプションのグラフィックス コントローラー については、下表を参照

＊Tesla P40、Tesla V100を搭載するDL385 Gen10に1つ必要

＊P40 / V100は最大3枚のカードをサポート

＊オプションのグラフィックス コントローラー については、次頁の表を参照

NVIDIA Tesla P40 24GBモジュール NVIDIA Tesla V100 PCIE 16GB / 32GBモジュール DL38x Gen10 GPU 8P Keyed電源ケーブルキット

871829-B21 12,000円 (税抜価格)

DL385 Gen10搭載用PCI Expressグラフィックス コントローラー

製品名 型番 税抜価格 仕様 最大

搭載数

搭載可能なPCIライザー 必要な電源ケーブル シングル スロットグラフィックスコントローラー

AMD Radeon Pro WX7100 GPUモジュール

Q1K37A 185,000円

PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 8GB GDDR5ビデオメモリ、

256bitメモリ インターフェイス、

2304 Stream Processors

(36 compute units)、消費電力：130W

5枚

・GPU 6Px6P Y電源ケーブルキットが 1つ必要

・標準搭載 プライマリPCIスロット ライザーに1枚搭載可能

・Gen10セカンド スロット ライザーに 1枚搭載可能

・DL38x Gen10プライマリ＆セカンド スロットライザーに2枚搭載可能

・Gen10プライマリ＆セカンド スロットライザー (GPU)に 1枚搭載可能

・DL38x Gen10サードスロット ライザー (x16)に1枚搭載可能

◆Radeon Pro WX7100では、サーバーに搭載するメモリ容量を1TB未満にする必要があります。

◆DL385 Gen10標準搭載のファンを、オプションの高性能ファン(6個)キットに交換する必要があります。(12LFFモデルに標準搭載)

◆DL385 Gen10標準搭載のヒートシンクを、オプションのハイパフォーマンスヒートシンクに交換する必要があります。

◆4LFF(3.5型) ミッドプレーンドライブケージが搭載できません。

◆複数枚のグラフィックスコントローラー搭載の場合、同一コントローラーで構成してください。

複数種のグラフィックス コントローラーの混在はできません。

◆想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。

HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor

＊Radeon Instinct MI25を搭載するDL385 Gen10に1つ必要

＊Radeon Instinct MI25は最大3枚のカードをサポート

AMD Radeon Instinct MI25アクセラレータ DL38x Gen10 8x6Pケーブルキット

871830-B21 12,000円 (税抜価格)

＊オプションのグラフィックス コントローラー については、次頁の表を参照

◆Tesla P40 / Tesla V100 / Radeon Instinct MI25は8LFFモデルのみサポート

◆DL385 Gen10標準搭載のファンを、オプションの高性能ファン(6個)キットに交換する必要があります。(12LFFモデルに標準搭載)

◆DL385 Gen10標準搭載のヒートシンクを、オプションのハイパフォーマンスヒートシンクに交換する必要があります。

◆4LFF(3.5型) ミッドプレーンドライブケージが搭載できません。

◆複数枚のグラフィックス コントローラー搭載の場合、同一コントローラーで構成してください。

複数種のグラフィックス コントローラーの混在はできません。

◆想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。

HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor

◆Tesla GPUで仮想グラフィックス機能を利用するには、NVIDIA GRIDソフトウェアの購入が別途必要となります。

NVIDIA GRIDソフトウェアは、2018年3月よりHPEから販売が可能になりました。詳細については、弊社担当営業までお問い合わせください。

NVIDIA GRIDソフトウェアの詳細については、右記のWebサイトを参照ください。 http://www.nvidia.co.jp/object/nvidia-grid-buy-jp.html DL385 Gen10搭載用PCI Expressグラフィックス コントローラー(続き)

製品名 型番 税抜価格 仕様 最大

搭載数

搭載可能なPCIライザー 必要な電源ケーブル デュアル スロットグラフィックスコントローラー

NVIDIA Tesla P40

24GBモジュール Q0V80A 1,792,000円

PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 24GB GDDR5ビデオメモリ、

384bitメモリ インターフェイス、

3840コア、消費電力：250W

3枚

・DL38x Gen10 GPU 8P Keyed 電源ケーブルキットが1つ必要

・標準搭載 プライマリPCIスロット ライザーに1枚搭載可能

・Gen10セカンド スロット ライザー (870548-B21)、DL38x Gen10プライ マリ＆セカンド スロット ライザー (826694-B21)、Gen10プライマリ＆

セカンド スロット ライザー (GPU) (826704-B21)のいずれかに1枚 搭載可能

・DL38x Gen10サードスロット ライザー (x16)に1枚搭載可能 NVIDIA Tesla V100

PCIE 16GB モジュール

Q2N68A 2,826,000円

PCI Express Gen3 x16、フルハイト スロット対応、フルレングスアダプター 16GB HBM2ビデオメモリ、

5120 CUDAコア、消費電力：250W

3枚

NVIDIA Tesla V100 PCIE 32GB モジュール

Q9U36A 3,080,000円

PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 32GB HBM2ビデオメモリ、

5120 CUDAコア、消費電力：250W

3枚

AMD Radeon Instinct

MI25アクセラレータ Q1K38A 1,600,000円

PCI Express Gen3 x16、フルハイト スロット対応、フルレングスアダプター 16GB HBM2ビデオメモリ、

2048bitメモリ インターフェイス、

4096 Stream Processors、

消費電力：300W

3枚

・DL38x Gen10 8x6Pケーブルキットが 1つ必要

・標準搭載 プライマリPCIスロット ライザーに1枚搭載可能

・Gen10プライマリ＆セカンド スロットライザー(GPU)に 1枚搭載可能

・DL38x Gen10サードスロット ライザー (x16)に1枚搭載可能

ディスク コントローラー

オンボード SATA コントローラー (内部接続専用)

＊オンボード

＊6Gb SATA対応

＊内部SATAコネクター×2

＊内部M.2コネクター×2

＊ソリッドステートM.2ドライブとM.2 2280ドライブを 合計4枚接続可能

＊コントローラーによるRAID機能はサポートしません。

オンボードSATAコントローラー

M.2コネクター

ソリッドステート M.2ドライブ

＊ソリッドステートM.2キットに標準添付

＊システムボード上のSATAコネクターと

ソリッドステートM.2ドライブを接続する際に使用

ソリッドステート M.2ドライブ SATAケーブル

SATAコネクター

8LFF モデル 標準

Smart アレイ E208i-a SR Gen10 コントローラー (内部接続専用)

＊8LFFモデルに標準搭載

＊システム ボード上にドーターボード形式で搭載

＊Flexible Smartアレイコントローラー

＊12Gb SAS / 6Gb SATA対応

＊内部x4 Mini SASコネクター×2

＊SASエキスパンダー無しの場合、

内蔵HDD / SSDを8台まで接続可能

＊最大64論理ドライブをサポート

＊キャッシュメモリ未搭載

＊標準でRAID 0、1、1+0、5、

オンラインスペアをサポート

＊ドライブ単位でRAIDモードとHBAモードを 自動選択(コントローラー内で混在可能)

＊Secure Encryptionに対応

SmartアレイE208i-a SR Gen10コントローラー SFF8087

＊PCI Expressフルハイトスロット対応標準搭載の プライマリPCIスロット ライザーのスロット3に搭載。

または、プライマリ ライザーに搭載した2SFF (2.5型) 付 ライザー キット/プライマリ＆セカンド スロット ライザー (GPU)の スロット3に搭載

＊複数のドライブケージを1つのコントローラーで 接続するためのオプション

(SmartアレイE208i-a / P816i-a / P408i-aではSAS / SATA対応の 8LFFは6ドライブケージ、12LFFは5ドライブケージ構成が 1コントローラーで可能)

＊内蔵SAS / SATA HDD / SSDを8LFFモデルでは20台まで、

12LFFモデルでは22台までサポート

＊コントローラーとの接続用ケーブル付属 DL Gen10 SASエキスパンダーカード

870549-B21 103,000円 (税抜価格)

内蔵ハードドライブ

3.5 SSDH 3.5 SATAH

3.5 SATAH

3.5 SASH

3.5 SASH

SATA2.5

H SATA2.5

H SAS2.5

H SAS2.5

H

2.5 SSDH

◆Smartアレイコントローラーとドライブケージとのケーブル接続については、巻末のケーブル接続図を参照ください。

◆SmartアレイE208i-a / P408i-a / P816i-aコントローラーはいずれか1つのみ使用可能です。

◆SmartアレイE208 / P408 / P816コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。

RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。

◆キャッシュメモリ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイE208 / P408 / P816 コントローラーと、Smart Storage Administratorを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス

12LFF モデル 標準、8LFF モデル オプション

Smart アレイ P816i-a SR Gen10 コントローラー (内部接続専用)

＊12LFFモデルに標準搭載

＊システムボード上にドーターボード形式で搭載

＊8LFFモデルでは標準搭載のSmartアレイE208i-a コントローラーと交換になります。

＊Flexible Smartアレイ コントローラー

＊12Gb SAS / 6Gb SATA対応

＊内部x4 Mini SASコネクター×4

＊SASエキスパンダー無しの場合、

内蔵HDD / SSDを16台まで接続可能

＊4GBフラッシュバックアップ式 リード/ライトキャッシュ

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、5+0、6、6+0、

1 ADM、10 ADM、オンライン スペアをサポート

＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)

＊標準でSmartキャッシュに対応

＊Secure Encryptionに対応

SmartアレイP816i-a SR Gen10コントローラー 804338-B21 157,000円 (税抜価格)

SFF8087

＊PCI Expressフルハイト スロット対応標準搭載の プライマリPCIスロットライザーのスロット3に搭載。

または、プライマリ ライザーに搭載した2SFF (2.5型) 付 ライザー キット/プライマリ＆セカンドスロット ライザー (GPU)の

スロット3に搭載

＊複数のドライブケージを1つのコントローラーで 接続するためのオプション

(SmartアレイE208i-a / P816i-a / P408i-aではSAS / SATA対応の 8LFFは6ドライブケージ、12LFFは5ドライブケージ構成が 1コントローラーで可能)

＊内蔵SAS / SATA HDD / SSDを8LFFモデルでは20台まで、

12LFFモデルでは22台までサポート

＊コントローラーとの接続用ケーブル付属 DL Gen10 SASエキスパンダーカード

870549-B21 103,000円 (税抜価格)

内蔵ハードドライブ

3.5 SSDH SATA3.5

H SATA3.5

H SAS3.5

H SAS3.5

H

2.5 SATAH

2.5 SATAH

2.5 SASH

2.5 SASH

2.5 SSDH

＊12LFFモデルに標準搭載

＊DL385 Gen10でSmartアレイPシリーズ コントローラー使用時に必要なオプション

＊SmartアレイPシリーズ コントローラーの数に関わらず、

サーバー1台につき1個必要

Smartストレージバッテリー 96W 145mm P01366-B21 16,000円 (税抜価格)

◆Smartアレイ コントローラーとドライブケージとのケーブル接続については、巻末のケーブル接続図を参照ください。

◆SmartアレイE208i-a / P408i-a / P816i-aコントローラーはいずれか1つのみ使用可能です。

◆SmartアレイPシリーズ コントローラーのFBWCのバッテリーは、ProLiant Gen10サーバー本体に合計1個まで搭載可能です。

1個のバッテリーでサーバーに搭載する全てのSmartアレイ コントローラーのFBWCに対応します。

◆SmartアレイE208 / P408 / P816コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。

RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンスキー取得が必要

◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が

可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイE208 / P408 / P816 コントローラーと、Smart Storage Administratorを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス

◆Smartアレイ コントローラーとドライブケージとのケーブル接続については、巻末のケーブル接続図を参照ください。

◆SmartアレイE208i-a / P408i-a / P816i-aコントローラーはいずれか1つのみ使用可能です。

◆SmartアレイPシリーズ コントローラーのFBWCのバッテリーは、ProLiant Gen10サーバー本体に合計1個まで搭載可能です。

1個のバッテリーでサーバーに搭載する全てのSmartアレイ コントローラーのFBWCに対応します。

◆SmartアレイE208 / P408 / P816コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。

RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊12LFFモデルに標準搭載

＊DL385 Gen10でSmartアレイPシリーズコントローラー使用時に必要なオプション

＊SmartアレイPシリーズ コントローラーの数に関わらず、

サーバー1台につき1個必要

Smartストレージバッテリー 96W 145mm P01366-B21 16,000円 (税抜価格)

8LFF モデル オプション

Smart アレイ P408i-a SR Gen10 コントローラー (内部接続専用)

＊システム ボード上にドーターボード形式で搭載

＊8LFFモデルでは標準搭載のSmartアレイE208i-a コントローラーと交換になります。

＊Flexible Smartアレイ コントローラー

＊12Gb SAS / 6Gb SATA対応

＊内部x4 Mini SASコネクター×2

＊SASエキスパンダー無しの場合、

内蔵HDD / SSDを8台まで接続可能

＊2GBフラッシュ バックアップ式 リード/ライトキャッシュ

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、5+0、6、6+0、

1 ADM、10 ADM、オンライン スペアをサポート

＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)

＊オプションのライセンスでSmartキャッシュに対応

＊Secure Encryptionに対応

SmartアレイP408i-a SR Gen10コントローラー 804331-B21 94,000円 (税抜価格)

SFF8087

内蔵ハードドライブ

3.5 SSDH 3.5 SATAH

3.5 SATAH

3.5 SASH

3.5 SASH

SATA2.5

H SATA2.5

H SAS2.5

H SAS2.5

H

2.5 SSDH

＊PCI Expressフルハイトスロット対応標準搭載の プライマリPCIスロット ライザーのスロット3に搭載。

または、プライマリ ライザーに搭載した2SFF (2.5型) 付 ライザー キット/プライマリ＆セカンド スロット ライザー (GPU)の スロット3に搭載

＊複数のドライブケージを1つのコントローラーで 接続するためのオプション

(SmartアレイE208i-a / P816i-a / P408i-aではSAS / SATA対応の 8LFFは6ドライブケージ、12LFFは5ドライブケージ構成が 1コントローラーで可能)

＊内蔵SAS / SATA HDD / SSDを8LFFモデルでは20台まで、

12LFFモデルでは22台までサポート

＊コントローラーとの接続用ケーブル付属 DL Gen10 SASエキスパンダーカード

870549-B21 103,000円 (税抜価格)

＊Smartキャッシュに対応するためのオプション 1台のサーバー内の複数のコントローラーで、Smart キャッシュ機能を利用する場合、1ライセンスで可能

＊1年間の24x7テクニカルサポートが含まれています。

2年目以降については別途期間延長のテクニカル サポート製品を購入してください。

Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)

D7S26A 29,000円 (税抜価格)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイE208 / P408 / P816 コントローラーと、Smart Storage Administratorを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス

全モデル オプション

Smart アレイ P408i-p SR Gen10 コントローラー (内部接続専用)

＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター

＊12Gb SAS / 6Gb SATA対応

＊内部x4 Mini SASコネクター×2

＊SASエキスパンダー無しの場合、

内蔵HDD / SSDを8台まで接続可能

＊2GBフラッシュバックアップ式 リード/ライトキャッシュ

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、5+0、6、6+0、

1 ADM、10 ADM、オンライン スペアをサポート

＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)

＊SASエキスパンダーに接続する場合、標準搭載の プライマリ ライザー ボードのスロット1に搭載

＊オプションのライセンスでSmartキャッシュに対応

＊Secure Encryptionに対応

SmartアレイP408i-p SR Gen10コントローラー 830824-B21 94,000円 (税抜価格)

SFF8087

＊PCI Expressフルハイト スロット対応

標準搭載のプライマリPCIスロット ライザーのスロット3に搭載。

＊複数のドライブケージを1つのコントローラーで 接続するためのオプション

(SmartアレイP408i-p / E208i-pではSAS / SATA対応の 8LFFは5ドライブケージ、12LFFは4ドライブケージ構成が 1コントローラーで可能)

＊内蔵SAS / SATA HDD / SSDを8LFFモデルでは18台まで、

12LFFモデルでは20台までサポート

＊コントローラーとの接続用ケーブル付属 DL Gen10 SASエキスパンダーカード

870549-B21 103,000円 (税抜価格)

内蔵ハードドライブ

3.5 SSDH 3.5 SATAH

3.5 SATAH

3.5 SASH

3.5 SASH

SATA2.5

H SATA2.5

H SAS2.5

H SAS2.5

H

2.5 SSDH

◆Smartアレイ コントローラーとドライブケージとのケーブル接続については、巻末のケーブル接続図を参照ください。

◆SmartアレイPシリーズコントローラーのFBWCのバッテリーは、ProLiant Gen10サーバー本体に合計1個まで搭載可能です。

1個のバッテリーでサーバーに搭載する全てのSmartアレイ コントローラーのFBWCに対応します。

◆SmartアレイE208 / P408 / P816コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。

RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る

コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊12LFFモデルに標準搭載

＊DL385 Gen10でSmartアレイPシリーズ コントローラー 使用時に必要なオプション

＊SmartアレイPシリーズ コントローラーの数に関わらず、

サーバー1台につき1個必要

Smartストレージバッテリー 96W 145mm P01366-B21 16,000円 (税抜価格)

＊Smartキャッシュに対応するためのオプション

1台のサーバー内の複数のコントローラーで、Smart キャッシュ機能を利用する場合、1ライセンスで可能

＊1年間の24x7テクニカル サポートが含まれています。

2年目以降については別途期間延長のテクニカル サポート製品を購入してください。

Smartキャッシュ1サーバーライセンス

(1年24x7テクニカルサポート付) D7S26A 29,000円 (税抜価格)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイE208 / P408 / P816 コントローラーと、Smart Storage Administratorを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス
