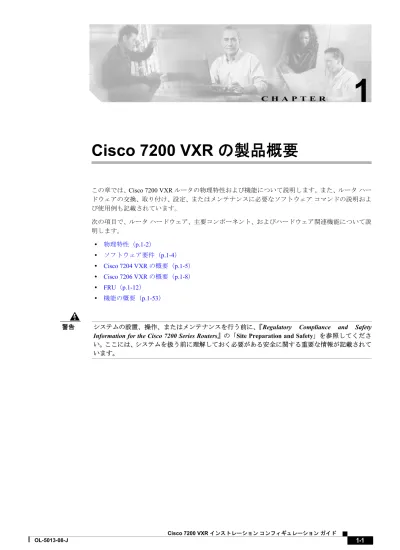

Cisco 7200 VXR の製品概要

(1)

1

Cisco 7200 VXR の製品概要

この章では、Cisco 7200 VXR ルータの物理特性および機能について説明します。また、ルータハードウェアの交換、取り付け、設定、またはメンテナンスに必要なソフトウェアコマンドの説明および使用例も記載されています。

次の項目で、ルータハードウェア、主要コンポーネント、およびハードウェア関連機能について説明します。

• 物理特性（p.1-2）

• ソフトウェア要件（p.1-4）

• Cisco 7204 VXR の概要（p.1-5）

• Cisco 7206 VXR の概要（p.1-8）

• FRU（p.1-12）

• 機能の概要（p.1-53）

警告システムの設置、操作、またはメンテナンスを行う前に、『Regulatory Compliance and Safety Information for the Cisco 7200 Series Routers』の「Site Preparation and Safety」を参照してくださ い。ここには、システムを扱う前に理解しておく必要がある安全に関する重要な情報が記載されています。

(2)

物理特性

Cisco 7200 VXR ルータは、Cisco 7200 シリーズ最新のマルチサービス型ルータです。Cisco 7200 VXR ルータは、Cisco 7204 VXR（4 スロットルータ）と Cisco 7206 VXR（6 スロットルータ）で構成されます。Cisco 7200 VXR ルータは、ギガビットの容量に対応し、サービスプロバイダー環境およびエンタープライズ環境の両方でデータ、音声、ビデオ統合が向上するように設計されています。

Cisco 7200 VXR ルータには、統合 Multiservice Interchange（MIX）機能が組み込まれているため、将来の音声アプリケーションに対応することができます。ミッドプレーンでの MIX 相互接続により、

デジタルクロスコネクトまたは Add-Drop Multiplexer（ADM; 分岐挿入装置）とほぼ同様に、マルチチャネル T1/E1 インターフェイス間で DS-0 タイムスロットのスイッチングが可能となります。

この機能により、Cisco 7200 VXR ルータで、T1/E1 インターフェイス上の DS-0 音声チャネルを、ある音声処理ポートアダプタから別の音声処理ポートアダプタにスイッチングすることができます。さらに、一切の処理を伴わずに、Cisco 7200 VXR ルータを通じて DS-0 をスイッチングすることもできます。これは、ある種の音声コンフィギュレーションにおいて必須の条件となります。

Cisco 7200 VXR ルータは、高速 Network Processing Engine（NPE; ネットワーク処理エンジン）の NPE-G2 およびその他すべての利用可能な NPE をサポートします。NPE-G2 は Motorola Freescale

7448 1.67 GHz プロセッサで高速パフォーマンスを提供し、3 つのギガビットイーサネットインター

フェイスをサポートします。帯域幅に関する特別な条件はありません。また、NPE-G2 は、1 つの専用ファーストイーサネット管理ポートとデータ保管およびセキュリティトークン用の 2 つの USB ポートを提供します。

Cisco 7200 VXR ルータは高速 NPE もサポートしているので、ルーティングおよびプロセススイッチングの性能を高めることができます。

また、NPE-G2、NPE-G1、NPE-400、および NSE-1 を搭載すると、25MHz と 50MHz 両方のポートアダプタ動作をサポートすることができます。

（注）ポートアダプタの構成については、『Cisco 7200 Series Port Adapter Hardware Configuration Guidelines』を参照してください。

Cisco 7200 VXR ルータには、さまざまなネットワークインターフェイスポートアダプタおよび I/O

（入出力）コントローラを使用することができます。NPE-G1 と NPE-G2 には I/O コントローラ機能が組み込まれているため、I/O コントローラが搭載されていなくても使用することができます。

NPE-G2 と NPE-G1 は 3 つめの PCI バスを提供するので、ポートアダプタジャケットカードを I/O コントローラのスロットに差し込み、高帯域用ポートアダプタを追加して使用することができます。

NSE-1 または NPE-400 を搭載した Cisco 7200 VXR ルータは、最大 6 つの高速ポートアダプタをサポートし、また、ギガビットイーサネットおよび OC-12 ATM（非同期転送モード）などの高速ポートアダプタインターフェイスもサポートします。Cisco 7200 VXR ルータのベイには、最大 2 台の AC または DC 入力電源装置を搭載することができます。

ポートアダプタ、I/O コントローラ、電源装置は、すべての Cisco 7200 VXR ルータで共通です。詳細については、「FRU」（p.1-12）を参照してください。NPE と NSE は、ルータモデルごとに異なります。

Cisco 7200 VXR ルータは、次の機能をサポートします。

• Online Insertion and Removal（OIR; ホットスワップ） — システムを停止せずに、ポートアダプタの追加、交換、または取り外しができます。

(3)

（注）ポートアダプタジャケットカードは OIR をサポートしていませんが、ポートアダプタジャケットカードに搭載されたポートアダプタは、OIR をサポートしています。

• ホットスワップが可能な負荷分散型二重電源装置 — システム電源の冗長性が得られます。一方の電源装置または電源が故障しても、他方の電源装置によってシステム電源が維持されるため、システムは停止しません。さらに、一方の電源装置の電源を切ってルータから取り外しても、第 2 の電源装置がただちに引き継いでルータに必要な電力を供給するため、ルータの通常の動作は中断されません。

• 環境モニタおよびレポート機能 — システム動作が停止しないうちに、望ましくない環境条件を解決し、正常な動作を維持します。

• ダウンロード可能なソフトウェア — ルータから離れた場所でも、フラッシュメモリに新しいイメージをロードすることができます。このため、迅速かつ確実なアップグレードが可能です。

表1-1 に、Cisco 7200 VXR の物理仕様および電源要件を示します。

表1-1 物理仕様

説明仕様

ミッドプレーンプライマリ PCI バス× 2、セカンダリ PCI バス× 1

• NPE-G2 または NPE-G1、および I/O コントローラが搭載されている場合、帯域ポイントは I/O コントローラではなく、NPE-G2 または NPE-G1 で使用されます。I/O コントローラが搭載されていない場合、NPE-G2 または NPE-G1 は帯域ポイントを使用しません。

• NSE-1、NPE-400、または NPE-300 が搭載されている場合：900 Mbps の合計帯域幅¹

• NPE-100、NPE-150、または NPE-200 が搭載されている場合：600 Mbps の合計帯域幅プライマリ PCI バス× 3 — NPE-G2 または NPE-G1 が搭載されていて、I/O コントローラが搭載されておらず、ポートアダプタジャケットカードが搭載されている場合、3 つの PCI バスが使用できます。PCI バスの合計帯域幅は 900 Mbps です。3 つ目の PCI バスはポートアダプタジャケットカードで使用され、1 つのポートアダプタに対し、無制限の帯域を提供します。

寸法（高さ×幅×奥行） 5.25 インチ× 16.8 インチ× 17 インチ（13.34 cm × 42.67 cm × 43.18 cm）

重量フル装備のシャーシ（NPE または NSE、I/O コントローラ、最大数のポートアダプタ、電源装置× 2、ファントレイ）：最大 50 ポンド（22.7 kg）

消費電力 370 W（1262 BTU²）

シャーシファンノイズレベル — 1 段速度のファン

テスト：

• 前面（I/O コントローラおよびポートアダプタ側）44.2 dB

• 背面（電源装置側）43.7 dB

• 左（ファン側）47.2 dB

• 右 44.8 dB 最大：65 dBa

エアフロー～ 80 cfm³

温度 32 ～ 104°F（0 ～ 40°C）（動作時）、–4 ～ 149°F（–20 ～ 65°C）（保管時）

湿度 10 ～ 90%（結露しないこと）

電源仕様

AC 入力電圧定格 100 ～ 240 VAC⁴ワイドインプット（力率補正回路付き）

AC 入力電流定格 100 ～ 240 VAC、フル装備のシャーシで 5 A⁵

(4)

（注） Cisco 7200 VXR ルータのシャーシ設置面積、その他の寸法、必要なスペースについては、第 2 章

「インストレーションの準備」の「設置環境の条件に関する注意事項」（p.2-3）を参照してください。

ソフトウェア要件

推奨最小ソフトウェア要件は次のとおりです。

• Cisco IOS Release 12.0(2)XE2 以上の 12.0XE リリース

• Cisco IOS Release 12.1(1)E 以上の 12.1E リリース

• Cisco IOS Release 12.0(5)S 以上の 12.0S リリース

• Cisco IOS Release 12.0(3)T 以上の 12.0T リリース

• Cisco IOS Release 12.2(1) 以上の 12.2 リリース

• Cisco IOS Release 12.2(4)B 以上の 12.2B リリース

• Cisco IOS Release12.4(7)

• Cisco IOS Release12.4(4)XD

サポートされているハードウェアおよびソフトウェアリリースについては、Cisco.com の Software Advisor を参照してください。

AC 入力周波数定格 50/60 Hz⁶

AC 入力ケーブル 18 AWG⁷3 線ケーブル、3 芯 IEC-320 レセプタクル（電源装置側）、国別プラグ（電源側）

DC 出力電力最大 280 W（単一と二重のいずれの電源装置構成の場合も）

DC 入力電圧定格 –48 VDC⁸ 公称（北米）

–60 VDC 公称（EU 諸国）

DC 入力電流定格 –48 VDC で 13 A（370 W/–48 VDC = 7.7 A、一般的なドロー）

–60 VDC で 8 A（370 W/–60 VDC = 6.2 A、一般的なドロー）

DC 入力ケーブル地域および各国の電線規定に準拠

1. Mbps = メガビット/秒 2. BTU = 英国熱量単位 3. cfm = 立方フィート/分 4. VAC = 交流電圧 5. A = アンペア 6. Hz = ヘルツ

7. AWG = American Wire Gauge 8. VDC = 直流電圧

表1-1 物理仕様（続き）

説明仕様

(5)

Cisco 7204 VXR の概要

Cisco 7204 VXR は、Cisco 7200 シリーズルータに使用できる多様なプロトコルとポートアダプタを組み合わせることにより、マルチプロトコルかつマルチメディアのルーティングおよびブリッジングに対応が可能です。さらに、Cisco 7204 VXR のミッドプレーンにより、複数の高帯域ポートアダプタに対するサポートが強化されます。

Cisco 7204 VXR には、ポートアダプタ用スロットが 4 つ（スロット 1 ～ 4）、I/O コントローラ用スロットが 1 つ、NPE または NSE 用のスロットが 1 つあります。ポートアダプタは 4 つの空きスロットのうち、任意のスロットに搭載できます（図1-1 を参照）。

NPE-G1 または NPE-G2 が搭載されていて、ポートアダプタジャケットカードが I/O コントローラスロットに取り付けられている場合、追加のポートアダプタスロットが使用できます。

（注）ラックに搭載されている Cisco 7200 VXR ルータの最下部のスロットに処理エンジンや I/O コントローラを取り付けにくい場合は、ポートアダプタ、処理エンジン、I/O コントローラをシャーシから外したのち、再度これらを取り付けてください。最初に最下部のスロットに処理エンジンと I/O コントローラを取り付けたのち、下から上の順でスロットにポートアダプタを搭載していきます。

図1-1 Cisco 7204 VXR ルータ—前面図

（注）図1-1では、スロット 3 にブランクポートアダプタが搭載されています。ポートアダプタ間で十分な通気を確保するため、各ポートアダプタスロットにポートアダプタまたはブランクポートアダプタのどちらかを必ず搭載してください。

1 ポートアダプタ 5 オプションのファーストイーサネットインターフェイス（MII ポートおよび RJ-45 ポート）

2 ポートアダプタレバー 6 AUX ポート

3 I/O コントローラ 7 コンソールポート 4 PC カードスロット

2 ETHERNET-10BFL EN

RX

0 TX RX1 TX RX2 TX RX3 TX RX4 TX

Cisco 7200 ^SERIESXVR

0 4

1 3

EN

0 1 2 3 4 5 6 7

SERIAL-EIA/TIA-232

MIIEN RJ45ENRJ45LINK1O PWROK RJ-4

5 CPU RE

SET FAST ETHERNET INPUT/OUTPUT CONTROLLER

ENABLED

PCMCIA EJECT SLOT 0

SLOT 1 FE MII

ETHERNET 10BT ENABLED

02

13

LINK

0 1 2 3

ENABLED MIILINKRJ45

FAST ETHERNET

0

15889

1

2

3

6

4 5 7

(6)

Cisco 7204 VXR ルータの背面から、NPE または NSE、および最大 2 台の電源装置にアクセスできます（図1-2 を参照）。

図1-2 Cisco 7204 VXR ルータ—背面図

NPE-G2 および NPE-G1 には、3 つのギガビットイーサネットインターフェイス用の外部コネクタと LED、およびコンソールポートと AUX ポートが装備されています。NPE（NPE-100 ～ NPE-400）

または NSE（NSE-1）には、外部コネクタも LED もありません。NPE または NSE には、これらの取り外しおよび取り付けに使用するハンドルと、シャーシに固定するための 2 本の非脱落型ネジが付いています。

ポートアダプタジャケットカードは、I/O コントローラスロットでサポートされています。

Cisco 7204 VXR ルータには、出荷時に 280 W AC 入力電源装置が 1 台搭載されています（オプションで 280 W DC 入力電源装置を使用することもできます）。図1-2 では、Cisco 7204 VXR ルータに AC 入力電源装置が 1 台搭載されています（第 2 の電源装置ベイには電源装置フィラープレートが取り付けられています）。フル装備の Cisco 7204 VXR ルータは、電源装置を 1 台搭載しただけで動作しますが、オプションで同じタイプの第 2 電源装置を搭載すると、ホットスワップ可能な負荷分散型冗長電源が確保できます。

（注） Cisco 7204 VXR では、AC と DC の入力電源を混在させることはできません。

電源装置には、ルータの主電源スイッチのほか、（搭載されている電源装置のタイプに応じて）AC 入力電源レセプタクルまたは結線式の DC 入力電源コードが付いています。

1 シャーシのアースレセプタクル 6 NPE または NSE 2 電源装置フィラープレート 7 AC 入力電源装置 3 電源スイッチ 8 PWR OK LED

4 AC 電源コード固定クリップ 9 AC 電源装置レセプタクル

5 内蔵ファン

84396

NETWORK PROCESSING ENGINE-300

1 5

2

4 3

8 9

7 6

(7)

注意 Cisco 7204 VXR では、電源装置を混在させないでください。電源装置を 2 つにしてルータを構成する場合、両方の電源装置を同じタイプにする必要があります（AC 入力電源装置を 2 台、または DC 入力電源装置を 2 台）。

電源装置ベイの近くには 2 個のシャーシアースレセプタクルがあり、ESD 機器または 2 ホールアース端子をシャーシアースに接続することができます（図1-2 を参照）。

3 個の内蔵ファンによってシャーシおよび内蔵コンポーネントに冷気が流れるため、動作温度は許容範囲に維持されます（図1-2 を参照）。3 個のファンは、シャーシ内部のトレイに収容されています。

注意内蔵コンポーネントに冷気が行き渡るように、未使用のポートアダプタスロットには、必ずブランクポートアダプタを搭載してください。また、未使用の電源装置ベイにも、必ず電源装置フィラープレートを取り付けてください。

I/O コントローラ、ポートアダプタ、ポートアダプタジャケットカード、電源装置、NPE または NSE は、それぞれのシャーシスロットに差し込み、ルータのミッドプレーンに直接接続します。接続用の内部ケーブルはありません。ミッドプレーンは、電源装置から I/O コントローラ、ポートアダプタ、ポートアダプタジャケットカード、ファントレイ、NPE または NSE に電力を分配します。

ミッドプレーンはまた、ポートアダプタの OIR を検知し、ポートアダプタから NPE または NSE 上のパケットメモリへ PCI バスをブリッジングします。さらに、PCI バス間でトラフィックを調整し、各 PCI バス上のポートアダプタ用のクロック信号も生成します。

Cisco 7204 VXR は、卓上に設置しても、ラックに搭載しても動作します。ラックマウントキットは標準装備として、出荷されるすべての Cisco 7200 VXR ルータに付属しています。このキットには、標準 19 インチ型装置ラックまたは 2 支柱ラックにルータを搭載する場合に必要なブラケット類が入っています。Cisco 7204 VXR ルータを装置ラックに取り付ける手順は、すべての Cisco 7200

VXR ルータと同じです。この手順については、第3章「Cisco 7200 VXR ルータのインストレーショ

ン」を参照してください。Cisco 7204 VXR をラックに搭載しない場合は、丈夫なテーブルまたは台上に設置します。

2 台の電源装置を装備し、すべてのシャーシスロットに搭載したフル装備の Cisco 7204 VXR の重量は、約 50 ポンド（22.7 kg）です。必要なスペースおよびラックマウント時の考慮事項については、第2 章「インストレーションの準備」の「設置環境の条件に関する注意事項」（p.2-3）を参照してください。

(8)

Cisco 7206 VXR の概要

Cisco 7206 VXR は、Cisco 7200 シリーズルータに使用できる多様なプロトコルとポートアダプタを組み合わせることにより、マルチプロトコルかつマルチメディアのルーティングおよびブリッジングに対応できます。さらに、Cisco 7206 VXR のミッドプレーンにより、複数の高帯域ポートアダプタに対するサポートが強化されます。

（注） Cisco 7206 VXR は、Cisco AS5800 ユニバーサルアクセスサーバの Router Shelf（RS; ルータシェルフ）として利用できます。Cisco 7206 VXR を RS として搭載する場合は、このマニュアルとともに、

Cisco AS5800 ユニバーサルアクセスサーバに付属しているアクセスサーバマニュアルを使用して

ください。

Cisco 7206 VXR には、ポートアダプタ用スロットが 6 つ（スロット 1 ～ 6）、I/O コントローラ用スロットが 1 つ、NPE または NSE 用のスロットが 1 つあります。ポートアダプタは 6 つの空きスロットのうち、任意のスロットに搭載できます。

Cisco 7206 VXR の前面から、I/O コントローラおよび最大 6 つのネットワークインターフェイスポートアダプタにアクセスできます（図1-3 を参照）。

NPE-G1 または NPE-G2 が搭載されていて、ポートアダプタジャケットカードが I/O コントローラスロットに取り付けられている場合、追加のポートアダプタスロットが使用できます。

（注）ラックに搭載されている Cisco 7200 VXR ルータの最下部のスロットに処理エンジンや I/O コントローラを取り付けにくい場合は、ポートアダプタ、処理エンジン、I/O コントローラをシャーシから外したのち、再度これらを取り付けてください。最初に最下部のスロットに処理エンジンと I/O コントローラを取り付けたのち、下から上の順でスロットにポートアダプタを搭載していきます。

(9)

図1-3 Cisco 7206 VXR ルータ—前面図

（注）図1-3では、スロット 5 にブランクポートアダプタが搭載されています。ポートアダプタ間で十分な通気を確保するため、各ポートアダプタスロットにポートアダプタまたはブランクポートアダプタのどちらかを必ず搭載してください。

1 ブランクポートアダプタ 5 PC カードスロット

2 ポートアダプタ 6 オプションのファーストイーサネットインターフェイス（MII ポートおよび RJ-45 ポート）

3 ポートアダプタレバー 7 AUX ポート

4 I/O コントローラ 8 コンソールポート

2 ETHERNET-10BFL EN

RX

0 TX RX1 TX RX2 TX RX3 TX RX4 TX

0 4

1 3

5 6

FAST SERIAL EN

TDTCRDRCLB CD TDTCRDRCLBCD TDTCRDRCLB CD TD TCRDRCLB CD

TOKEN RING

0 1 2 3

Cisco 7200 Series VXR

MIIEN RJ45ENRJ45LINK1O PWROK

RJ-45 CPU RE

SET FAST ETHERNET INPUT/OUTPUT CONTROLLER

ENABLED

PCMCIA EJECT

SLOT 0

SLOT 1 FE MII

ETHERNET 10BT ENABLED

02

13

LINK

0 1 2 3

ENABLED MIILINKRJ45

FAST ETHERNET

0

84517

1

5 3

4

6 2

7 8

(10)

図1-4 Cisco 7206 VXR ルータ—背面図

Cisco 7206 VXR ルータの背面から、NPE または NSE、および最大 2 台の電源装置にアクセスできます（図1-4 を参照）。

NPE-G2 および NPE-G1 には、3 つのギガビットイーサネットインターフェイス用の外部コネクタと LED、およびコンソールポートと AUX ポートが装備されています。NPE（NPE-100 ～ NPE-400）

または NSE（NSE-1）には、外部コネクタも LED もありません。NPE または NSE には、これらの取り外しおよび取り付けに使用するハンドルと、シャーシに固定するための 2 本の非脱落型ネジが付いています。

ポートアダプタジャケットカードは、I/O コントローラスロットでサポートされています。

Cisco 7206 VXR ルータには、出荷時に 280 W AC 入力電源装置が 1 台搭載されています（オプションで 280 W DC 入力電源装置を使用することもできます）。図1-4 では、Cisco 7206 VXR ルータに AC 入力電源装置が 1 台搭載されています（第 2 の電源装置ベイには電源装置フィラープレートが取り付けられています）。フル装備の Cisco 7206 VXR ルータは、電源装置を 1 台搭載しただけで動作しますが、オプションで同じタイプの第 2 電源装置を搭載すると、ホットスワップ可能な負荷分散型冗長電源が確保できます。

（注） Cisco 7206 VXR では、AC と DC の入力電源を混在させることはできません。

電源装置には、ルータの主電源スイッチのほか、（搭載されている電源装置のタイプに応じて）AC 入力電源レセプタクルまたは結線式の DC 入力電源コードが付いています。

1 シャーシのアースレセプタクル 6 NPE または NSE 2 電源装置フィラープレート 7 AC 入力電源装置 3 電源スイッチ 8 PWR OK LED

4 AC 電源コード固定クリップ 9 AC 電源装置レセプタクル 5 内蔵ファン

84396

1 5

2

4 3

8 9

7 6

(11)

注意 Cisco 7206 VXR では、電源装置を混在させないでください。電源装置を 2 つにしてルータを構成する場合、両方の電源装置を同じタイプにする必要があります（AC 入力電源装置を 2 台、または DC 入力電源装置を 2 台）。

電源装置ベイの近くには 2 個のシャーシアースレセプタクルがあり、ESD 機器または 2 ホールアース端子をシャーシアースに接続することができます（図1-4 を参照）。

3 個の内蔵ファンによってシャーシおよび内蔵コンポーネントに冷気が流れるため、動作温度が許容範囲に維持されます（図1-4 を参照）。3 個のファンは、シャーシ内部のトレイに収容されています。

注意内蔵コンポーネントに冷気が行き渡るように、未使用のポートアダプタスロットには、必ずブランクポートアダプタを搭載してください。また、未使用の電源装置ベイにも、必ず電源装置フィラープレートを取り付けてください。

I/O コントローラ、ポートアダプタ、ポートアダプタジャケットカード、電源装置、NPE または NSE は、それぞれのシャーシスロットに差し込み、ルータのミッドプレーンに直接接続します。接続用の内部ケーブルはありません。ミッドプレーンは、電源装置から I/O コントローラ、ポートアダプタ、ポートアダプタジャケットカード、ファントレイ、NPE または NSE に電力を分配します。

ミッドプレーンはまた、ポートアダプタの OIR を検知し、ポートアダプタから NPE または NSE 上のパケットメモリへ PCI バスをブリッジングします。さらに、PCI バス間でトラフィックを調整し、各 PCI バス上のポートアダプタ用のクロック信号も生成します。

Cisco 7206 VXR は、卓上に設置してもラックに搭載しても動作します。ラックマウントキットは標準装備として、出荷されるすべての Cisco 7200 VXR ルータに付属しています。このキットには、

標準 19 インチ型装置ラックまたは 2 支柱ラックにルータを搭載する場合に必要なブラケット類が入っています。Cisco 7206 VXR ルータを装置ラックに取り付ける手順は、すべての Cisco 7200 VXR ルータと同じです。この手順については、第3章「Cisco 7200 VXR ルータのインストレーション」

を参照してください。Cisco 7206 VXR をラックに搭載しない場合は、丈夫なテーブルまたは台上に設置します。

2 台の電源装置を装備し、すべてのシャーシスロットに搭載したフル装備の Cisco 7206 VXR の重量は、約 50 ポンド（22.7 kg）です。必要なスペースおよびラックマウント時の考慮事項については、第2 章「インストレーションの準備」の「設置環境の条件に関する注意事項」（p.2-3）を参照してください。

(12)

FRU

Cisco 7200 VXR ルータは、主要なコンポーネントの多くが Field-Replaceable Unit（FRU）であるため、メンテナンスが容易です。ここでは、Cisco 7200 VXR ルータの FRU について説明します。

• NPE または NSE（p.1-12）

• I/O コントローラ（p.1-30）

• LED の説明（p.1-38）

• ポートアダプタおよびサービスアダプタ（p.1-45）

• ポートアダプタジャケットカード（p.1-46）

• 電源装置（p.1-47）

• シャーシ（p.1-50）

• コンパクトフラッシュディスク、フラッシュディスク、および PC カード（p.1-50）

• ラックマウントおよびケーブル管理キット（p.1-52）

（注） FRU の取り外しおよび取り付けを行う場合の交換手順については、個々のオンラインマニュアルを参照してください。たとえば、Cisco 7200 VXR ルータの AC 電源装置を交換する場合は、『280-Watt AC-Input Power Supply Replacement Instructions』を参照してください。交換手順が記載されたマニュアルは、Documentation DVD および Cisco.com から入手することができます。

NPE または NSE

NPE または NSE は、Cisco 7200 VXR ルータのシステム管理機能を維持し、実行します。また、システムメモリおよび環境モニタ機能を I/O コントローラと共有します。

NPE-G1 および NPE-G2 には I/O 機能が組み込まれているため、I/O コントローラが搭載されていな

くても、NPE-G1 または NPE-G2 が搭載されていれば Cisco 7200 VXR ルータは動作します。I/O コントローラと NPE-G1 または NPE-G2 が両方とも搭載されている場合は、NPE-G1 または NPE-G2

によって I/O コントローラの機能が強化されます。

Cisco 7200 VXR ルータは 9 種類の NPE（NPE-G2、NPE-G1、NPE-400、NPE-300、NPE-225、NPE-200、

NPE-175、NPE-150、およびNPE-100）をサポートしています。これらの NPE の機能は同一ですが、

各 NPE に搭載されたマイクロプロセッサのタイプおよびパケットデータ用メモリのタイプ

（SRAM、DRAM、または SDRAM）によって、パフォーマンスは異なります。

Cisco 7200 VXR ルータは、2 枚のモジュラボード（プロセッサエンジンボードおよびネットワー

クコントローラボード）で構成される NSE-1 もサポートしています。NSE-1 PXF プロセッサは RP と連動し、高速パケットスイッチングと IP レイヤ 3 機能の高速処理を実行します。

（注） NPE または NSE の取り外しおよび取り付け手順の詳細は、『Network Processing Engine and Network Services Engine Installation and Configuration』を参照してください。このマニュアルは、Documentation DVD および Cisco.com から入手できます。

NPE および NSE は、次のコンポーネントで構成されます。

• RISC マイクロプロセッサ

－ NPE-G2 には、1.67 GHz の内部クロック速度で動作する Motorola Freescale 7448 マイクロプロセッサが使用されています。

(13)

－ NPE-G1 には、700 MHz の内部クロック速度で動作する BCM 1250 マイクロプロセッサが使用されています。

－ NSE-1 には、262 MHz の内部クロック速度で動作する RM7000 マイクロプロセッサが使用されています。

－ NPE-400 には、350 MHz の内部クロック速度で動作する RM7000 マイクロプロセッサが使用されています。

－ NPE-300 には、262 MHz の内部クロック速度で動作する RM7000 マイクロプロセッサが使用されています。

－ NPE-225 には、262 MHz の内部クロック速度で動作する RM5271 マイクロプロセッサが搭載されています。

－ NPE-200 には、200 MHz の内部クロック速度で動作する R5000 マイクロプロセッサが搭載されています。

－ NPE-175 には、200 MHz の内部クロック速度で動作する RM5270 マイクロプロセッサが搭載されています。

－ NPE-100 および NPE-150 には、150 MHz の内部クロック速度で動作する R4700 マイクロプロセッサが搭載されています。

• システムコントローラ

－ NPE-G2 には、3 つのミッドプレーン PCI バスへのプロセッサアクセスを提供するシステ

ムコントローラが 1 つ搭載されています。また、システムメモリおよび環境モニタ機能も備えています。

－ NPE-G1 の BCM 1250 は、Cisco 7200 VXR ルータのシステム管理機能を維持し、実行します。また、システムメモリと環境モニタ機能も備えています。

－ NSE-1 には、ミッドプレーン PCI バスと 1 つの I/O コントローラ PCI バスへのプロセッサアクセスを提供するシステムコントローラが 1 つ搭載されています。このシステムコントローラにより、2 つあるミッドプレーン PCI バスのどちらかを通じて、ポートアダプタか

ら SDRAM にアクセスできるようになっています。

－ NPE-400 には、システムアクセスを提供するシステムコントローラが 1 つ搭載されていま

す。

－ NPE-300 には、2 つのミッドプレーン PCI バスと 1 つの I/O コントローラ PCI バスへのプロセッサアクセスを提供するシステムコントローラが 2 つ搭載されています。このシステムコントローラにより、2 つあるミッドプレーン PCI バスのどちらかを通じて、ポートアダプタから SDRAM にアクセスできるようになっています。

－ NPE-175 および NPE-225 には、2 つのミッドプレーン PCI バスと 1 つの I/O コントローラ PCI バスへのプロセッサアクセスを提供するシステムコントローラが 1 つ搭載されています。このシステムコントローラにより、2 つあるミッドプレーン PCI バスのどちらかを通じて、ポートアダプタから、SDRAM にアクセスできるようになっています。

－ NPE-100、NPE-150、NPE-200 にはシステムコントローラが 1 つ搭載されています。このシステムコントローラは、Direct Memory Access（DMA; ダイレクトメモリアクセス）を使用して、NPE 上の DRAM とパケット SRAM の間のデータ転送を行います。

• アップグレード可能なメモリモジュール

－ NPE-G2 は、ネットワークインターフェイスとの間で送受信したすべてのパケットを

SDRAM に保管します。SDRAM には、ルーティングテーブルやネットワークアカウン

ティングアプリケーションも保管されます。システム内に SDRAM メモリアレイが 1 つあるため、ポートアダプタとプロセッサによる並行アクセスが可能となります。

－ NPE-G1 は、ネットワークインターフェイスとの間で送受信したすべてのパケットを

ティングアプリケーションも保管されます。システム内に独立した 2 つの SDRAM メモリアレイがあるので、ポートアダプタとプロセッサによる並行アクセスが可能となります。

－ NSE-1 は、コード、データ、パケットを SDRAM に保管します。

(14)

－ NPE-400 は、ネットワークインターフェイスとの間で送受信したすべてのパケットを

SDRAM に保管します。システム内に SDRAM メモリアレイがあるため、ポートアダプタ

とプロセッサによる並行アクセスが可能となります。

－ NPE-300 は、ネットワークインターフェイスとの間で送受信したすべてのパケットを

ティングアプリケーションも保管されます。システム内に独立した 2 つの SDRAM メモリアレイがあるので、ポートアダプタとプロセッサによる並行アクセスが可能となります。

－ NPE-175 および NPE-225 は、コード、データ、パケットを SDRAM に保管します。

－ NPE-100、NPE-150、NPE-200 は、ルーティングテーブル、ネットワークアカウンティングアプリケーション、プロセススイッチング準備時の情報パケット、および SRAM オーバーフロー用パケットバッファリング（パケット SRAM のない NPE-100 は除く）の保管に DRAM を使用します。標準構成は 32 MB ですが、SIMM をアップグレードすることによって 128 MB まで対応できます。

• 高速スイッチングに備えて情報パケットを保管するパケット SRAM

NPE-150 には 1 MB の SRAM、NPE-200 には 4 MB の SRAM が搭載されています。その他の NPE または NSE には、SRAM は搭載されていません。

• キャッシュメモリ

－ NPE-G2 には、2 レベルのキャッシュがあります。1 次および 2 次キャッシュはマイクロプロセッサに内蔵されています。2 次統合キャッシュはデータおよび命令用です。

－ NPE-G1 には、2 レベルのキャッシュがあります。1 次および 2 次キャッシュはマイクロプロセッサに内蔵されています。2 次統合キャッシュはデータおよび命令用です。

－ NSE-1 には、3 レベルのキャッシュがあります。マイクロプロセッサに内蔵されている 1

次および 2 次統合キャッシュと、2 MB の外部 3 次キャッシュです。

－ NPE-400 には、3 レベルのキャッシュがあります。1 次および 2 次キャッシュはマイクロプロセッサに内蔵され、4 MB の外部 3 次キャッシュがデータおよび命令用高速ストレージとして追加されています。

－ NPE-300 には、3 レベルのキャッシュがあります。1 次および 2 次キャッシュはマイクロプロセッサに内蔵され、2 MB の外部 3 次キャッシュがデータおよび命令用高速ストレージとして追加されています。

－ NPE-225 には、2 レベルのキャッシュがあります。1 次キャッシュはプロセッサに内蔵さ

れ、2 MB の外部 2 次キャッシュがデータおよび命令用高速ストレージとして追加されてい

ます。

－ NPE-200 には、マイクロプロセッサ用の 2 次キャッシュとして、統合キャッシュ SRAM が搭載されています（1 次キャッシュはマイクロプロセッサに内蔵されています）。

－ NPE-175 には、2 レベルのキャッシュがあります。1 次キャッシュはプロセッサに内蔵さ

れ、2 MB の外部 2 次キャッシュがデータおよび命令用高速ストレージとして追加されてい

ます。

• シャーシからの冷却用排気をモニタする環境センサー×2

• Cisco IOS ソフトウェアを起動するために必要なコードを保管するブート ROM（NPE-G2、

NPE-G1、NSE-1、NPE-400、NPE-300、NPE-225、NPE-200、および NPE-175 にはブート ROM が搭載されています）。

NPE および NSE は、次のシステム管理機能を実行します。

• ルーティングプロトコルアップデートの送受信

• テーブル、キャッシュ、バッファの管理

• インターフェイスおよび環境ステータスのモニタ

(15)

• コンソールおよび Telnet インターフェイスを通した SNMP（簡易ネットワーク管理プロトコル）

管理

• データトラフィックのアカウンティングおよびスイッチング

• イメージの起動およびリロード

• ポートアダプタの管理（OIR 時の認識と初期化）

NPE または NSE については、次の図およびメモリの表を参照してください。

• NPE-G2 は、図1-5 に対応します。表1-2 に NPE-G2 のメモリ仕様を示し、表1-3 にメモリ構成を示します。

• NPE-G1 は、図1-6 に対応します。表1-4 に NPE-G1 のメモリ仕様を示し、表1-5 にメモリ構成を示します。

• NSE-1 は、図1-7 に対応します。表1-6 に NSE-1 のメモリ仕様を示し、表1-7 にメモリ構成を示します。

• NPE-400 は、図1-8 に対応します。表1-8 に NPE-400 のメモリ仕様を示し、表1-9 にメモリ構成を示します。

(16)

図1-5 NPE-G2

表1-2 に NPE-G2 のメモリ仕様、表1-3 に出荷時の SDRAM 構成およびそれぞれの製品番号を示します。

1 ミッドプレーンコネクタ 6 フラッシュメモリ（U13） 2 ブート ROM（U24） 7 DIMM（ソケット — S1）

3 NVRAM（ボードの底面 — U17） 8 温度センサー（吸気 — U23）

4 温度センサー（排気 — U20） 9 プロセッサ（U30） 5 フラッシュメモリ（U19） 10 キーイングポスト

149061

3 1

9

7 8 10

2 5 6 4

表1-2 NPE-G2 のメモリ仕様

メモリタイプサイズ個数説明

NPE-G2 ボードのコンポーネントの位置

SDRAM 1 GB 1 1 GB DDR SDRAM S1

ブート ROM 512 KB 1 ROM モニタプログラム用プログラム可能ブート ROM

U24 フラッシュメモリ

（別名ブートフラッシュ）

64 MB 1 デフォルトのブートヘルパー

（ブートローダ）イメージを格納

U19 および U13

NVRAM 2 MB 1 システムコンフィギュレーション

ファイル用の不揮発性 EPROM

U17

1 次キャッシュ 32 KB（16 KB 命令、16 KB データ）

— Motorola Freescale 7448 プロセッサ、

内部キャッシュ

U30

2 次キャッシュ 1 MB — Motorola Freescale 7448、2 次キャッシュ

U30

(17)

図1-6 NPE-G1

表1-4 に NPE-G1 のメモリ仕様、表1-5 に出荷時の SDRAM 構成およびそれぞれの製品番号を示し

ます。

表1-3 NPE-G2 SDRAM のメモリ構成—設定可能メモリ専用

総 SDRAM SDRAM バンク個数

1 GB S1 1 GB DIMM

1 ミッドプレーンコネクタ 6 ブート ROM 2 フラッシュメモリ 7 NVRAM

3 温度センサー 8 DIMM 2

4 プロセッサ 9 温度センサー

5 キーイングポスト 10 DIMM 1

66435

G I G A B I T E T H E R N E T 0 / 1

R J 4 5 E N R X G B I C T X

L I N K

CONSOLE AUX

L I N K

L I N K C P U

R E S E T

C O M PA C T F L A S H POWER

ON S L O T A C T I V E NETWORK PROCESSING ENGINE - G1

5

4 3

6

8 7

9 10 1

2

表1-4 NPE-G1 のメモリ仕様

NPE-G1 ボードの コンポーネントの位置

SDRAM 128 MB、

256 MB、 512 MB

2 128 MB、256 MB、または 512 MB SODIMM

J3、J4

ブート ROM 512 KB 1 ROM モニタプログラム用プログラム可能ブート ROM

U1 フラッシュメモリ 16 MB 1 デフォルトのブートヘルパー

（ブートローダ）イメージを格納

U25 および U26

(18)

図1-7 NSE-1

NVRAM 512 KB 1 システムコンフィギュレーション

ファイル用の不揮発性 EPROM

U7 1 次キャッシュ 32 KB

（16 KB 命令、

16 KB データ）

— BCM1250 システム、内部キャッ

シュ

U22

2 次キャッシュ 512 KB — BCM1250 システム、内部、統合キャッシュ

U22

表1-5 NPE-G1 SDRAM SODIMM のメモリ構成—設定可能メモリ専用

総 SDRAM SDRAM バンク個数製品番号

256 MB J3 および J4 128 MB SODIMM × 2 MEM-NPE-G1-256MB=

512 MB J3 および J4 256 MB SODIMM × 2 MEM-NPE-G1-512MB=

1 GB J3 および J4 512 MB SODIMM × 2 MEM-NPE-G1-1GB=

表1-4 NPE-G1 のメモリ仕様（続き）

NPE-G1 ボードの コンポーネントの位置

1 ネットワークコントローラボード 8 ミッドプレーンコネクタ 2 キーイングポスト 9 ブート ROM（U1）

3 システムコントローラ 10 温度センサー 4 プロセッサエンジンボード 11 SDRAM

5 非脱落型ネジ 12 Parallel eXpress Forwarding エンジン（PXF プロセッサ）

6 RM7000 マイクロプロセッサ 13 温度センサー

7 ハンドル

66418

1

8

5 6 7

3 2

4

9 10

11

12

13

(19)

表1-6 に NSE-1 のメモリ仕様、表1-7 に出荷時の NSE-1 の SDRAM 構成およびそれぞれの製品番号を示します。

表1-6 NSE-1 のメモリ仕様

メモリタイプサイズ個数説明位置¹

1. 処理エンジンボード上の位置（図1-7 を参照）

SDRAM 128 MB または

256 MB

SDRAM スロット× 1

128 MB または 256 MB DIMM U15 ブート ROM 512 KB 1 ROM モニタプログラム用 OTP

ROM

U1 1 次キャッシュ 16 KB（命令）、

16 KB（データ）

— RM7000 プロセッサ 1 次内部キャッシュ

U22 2 次キャッシュ 256 KB — RM7000 プロセッサ内部統合命

令およびデータキャッシュ

U22 3 次キャッシュ 2 MB（固定） — RM7000 プロセッサ外部キャッ

シュ

U7、U9、 U12、U14、

U17

表1-7 NSE-1 SDRAM DIMM のメモリ構成

総 SDRAM SDRAM バンク 個数製品番号

128 MB U15 128 MB DIMM × 1 MEM-SD-NPE-128MB=

256 MB U15 256 MB DIMM × 1 MEM-SD-NSE-256MB=

(20)

図1-8 NPE-400

表1-8 に NPE-400 のメモリ仕様、表1-9 に出荷時の SDRAM 構成およびそれぞれの製品番号を示し

ます。

1 温度センサー（U31） 7 ミッドプレーンコネクタ 2 キーイングポスト 8 ブート ROM（U7）

4 システムコントローラ 10 SODIMM（J1）

5 非脱落型ネジ 11 スタンドオフおよびネジ

6 ハンドル

NETWORK PROCESSING ENGINE-400 NETWORK PROCESSING ENGINE-400

66411

9 10 11 1

7

8

6 5

2

3 4

表1-8 NPE-400 のメモリ仕様

メモリタイプサイズ個数説明位置

設定可能な SDRAM

128 MB、

256 MB、または 512 MB

1 128 MB、256 MB、または 512 MB SODIMM

J1

ブート ROM 512 KB 1 ROM モニタプログラム用 OTP¹ ROM

1. OTP = ワンタイムプログラマブル

U7 1 次キャッシュ 16 KB（命令）、16

KB（データ）

— RM7000 プロセッサ統合キャッシュ U38

2 次キャッシュ 256 KB（固定） — RM7000 プロセッサ統合内部キャッシュ

U38

3 次キャッシュ 4 MB（固定） — RM7000 プロセッサ外部キャッシュ U2、U26、

U27、U28、

U37

(21)

図1-9 NPE-300

表1-9 NPE-400 SDRAM SODIMM のメモリ構成

総 SDRAM バンク 1 個数製品番号

128 MB J1 128 MB SODIMM × 1 MEM-NPE-400-128MB=

1 ミッドプレーンコネクタ 9 RM7000 マイクロプロセッサ 2 キーイングポスト 10 温度センサー（U42）

3 DIMM 3（U44） 11 キーイングポスト

4 バンク 1（ユーザ設定可能） 12 温度センサー

5 DIMM 2（U45） 13 ブート ROM（U1）

6 非脱落型ネジ 14 DIMM 0（U16）

7 ハンドル 15 バンク 0（固定）

8 システムコントローラ 16 U15（未搭載）

66410

11 2

1

12 13 3

4 5

14 15 16

10 9 8 7 6

(22)

表1-10 に NPE-300 のメモリ仕様、表1-11 に出荷時の SDRAM 構成およびそれぞれの製品番号を示します。

（注） NPE-300 には、SDRAM バンクが 2 つ搭載されています。パケットメモリ要件をすべて満たすため

には、両方の SDRAM バンクを使用します。ただし、バンク 0 はパケットメモリ専用のため、出荷時にこの部分の構成は固定されます。

バンク 1 にはユーザ設定可能な SDRAM スロット（DIMM スロット 2 および DIMM スロット 3）が

2 つ搭載されています（図1-9 を参照）。バンク 1 の 2 つのスロットにサイズの異なる DIMM を搭

載することもできますが、スロット 2 の DIMM をスロット 3 の DIMM のサイズ以上にする必要があります。スロット 3 の DIMM サイズはゼロでもかまいません。

表1-10 NPE-300 のメモリ仕様

SDRAM 32 ～ 256 MB 設定可能な²バンク × 1 に SDRAM スロット× 2

2. バンク 0 はパケットメモリ専用で、ユーザによる設定は不可

32 MB、64 MB、または 128 MB DIMM（最大限必要な SDRAM に基づく）

バンク 1： U45 および U44³

3. バンク 1 には Cisco IOS ソフトウェア、プロセッサメモリ、パケットメモリを格納

ブート ROM 512 KB 1 ROM モニタプログラム用

OTP⁴ ROM

4. OTP = ワンタイムプログラマブル

ソケット U1 1 次キャッシュ 16 KB（命令）、

16 KB（データ）

— RM7000 プロセッサ内部

キャッシュ

U49 2 次キャッシュ 256 KB — RM7000 プロセッサ内部統

合命令およびデータキャッシュ

U49

3 次キャッシュ 2 MB（固定） — RM7000 プロセッサ外部

キャッシュ

U7、U8、U9、

U10、U17

表1-11 NPE-300 SDRAM DIMM のメモリ構成 総 SDRAM SDRAM バンク 1¹

1. バンク 1 には、ユーザによるアップグレードが可能な SDRAM スロットが 2 つ搭載されています（バンク 0 はパケットメモリ専用のため、出荷時にこの構成は固定されています）。

個数製品番号²

2. これらの製品をアップグレード用の SDRAM として利用することもできます。アップグレード用 SDRAM を発注する場合は、製品番号の後ろに等号（=）を加えてください（例：MEM-SD-NPE-128MB=）。

32³ MB + 32 MB

3. この 32 MB は、SDRAM バンク 0、ソケット U16 の固定メモリです。ソケット U15 には搭載されていません。

U45（DIMM スロット 2 のみ）

32 MB DIMM × 1 MEM-SD-NPE-32MB=

32³MB + 64 MB U45 および U44、

または

32 MB DIMM × 2 または

MEM-SD-NPE-32MB=

U45 64 MB DIMM × 1 MEM-SD-NPE-64MB=

32³ MB + 128 MB U45 および U44、

または

64 MB DIMM × 2 または

MEM-SD-NPE-64MB=

U45 128 MB DIMM × 1 MEM-SD-NPE-128MB=

32³ MB + 256 MB U45 および U44 128 MB DIMM × 2 MEM-SD-NPE-128MB=

(23)

図1-10 NPE-225

表1-12 に NPE-225 のメモリ仕様、表1-13 に出荷時の SDRAM 構成およびそれぞれの製品番号を示

します。

1 ネットワークコントローラボード 6 ハンドル

2 システムコントローラ 7 ミッドプレーンコネクタ 3 プロセッサエンジンボード 8 ブート ROM（U1）

4 非脱落型ネジ 9 温度センサー

5 RM5271 マイクロプロセッサ 10 SDRAM DIMM（U15）

66417

1

7

4 5 6

2

3

8 9

10

表1-12 NPE-225 のメモリ仕様

SDRAM 64 MB、128 MB、

256 MB

SDRAM スロット

× 1

64 MB、128 MB、または 256 MB SDRAM DIMM

U15

ブート ROM 512 KB — OTP ROM U1

1 次キャッシュ 16 KB（命令）、16 KB（データ）

— RM527x プロセッサ内部

キャッシュ

U4 32 KB（命令）、32

KB（データ）

キャッシュ

U4 2 次キャッシュ 2 MB 4 チップ、それぞ

れが 512 K ワード

× 8 ビット幅

RM527x プロセッサ統合外

部キャッシュ

U5、U6、U7、 U8

(24)

図1-11 NPE-200

表1-13 NPE-225 SDRAM DIMM のメモリ構成

総 SDRAM バンク個数製品番号

256 MB U15 256 MB DIMM × 1 MEM-SD-NSE-256MB=

1 システムコントローラ 7 ミッドプレーンコネクタ

3 4 MB SRAM（U6、U10、U13、U14、U28、U29、

U38、U39）

9 ブート ROM（U92）

4 非脱落型ネジ 10 DRAM SIMM

5 ハンドル 11 バンク 1

6 温度センサー 12 バンク 2

66420

U52 U42

U25 U11

7

11 10 8

12

4 5 6

3 2 1

9

(25)

表1-14に NPE-200 のメモリ仕様、表1-15に出荷時の DRAM 構成およびそれぞれの製品番号を示します。

（注） NPE-100、NPE-150、または NPE-200 の DRAM エラーを防止し、起動時にシステムが正常に初期化されるようにするには、DRAM バンク 0（ソケット U18 および U25、または U11 および U25）に同じタイプの SIMM を 2 個搭載することが必要です。バンク 1（ソケット U4 および U12、または U42 および U52）に同じタイプの SIMM を 2 個搭載することもできますが、バンク 0 には必ず最大サイズの SIMM を 2 個搭載してください。

表1-14 NPE-200 のメモリ仕様

DRAM 32 ～ 128 MB 2 ～ 4 16 MB または 32 MB SIMM（最大限必要な DRAM に基づく）

バンク 0：U11 および U25 バンク 1：U42 および U52 SRAM 4 MB 8 8 チップ、それぞれが 512 K

ワード× 8 ビット幅

U6、U10、U13、 U14、U28、U29、 U38、U39 ブート ROM²

2. ROM = 読み取り専用メモリ

256 KB 1 ROM モニタプログラム用の

EPROM

U92

1 次キャッシュ — — R5000 プロセッサ内部キャッ

シュ

U44 2 次キャッシュ 512 KB 4 R5000 プロセッサ統合外部

キャッシュ

U16、U9、U109、 U107

表1-15 NPE-200 DRAM SIMM のメモリ構成

総 DRAM DRAM バンク 0 個数 DRAM バンク 1 個数製品番号¹

1. これらの製品を、アップグレード用の DRAM として利用することもできます。たとえば NPE の DRAM を 32 MB から 64 MB にアップグレードする場合は、製品番号 MEM-NPE-64MB= を発注してください。

32 MB U11 および U25 16 MB SIMM × 2 U42 および U52 — MEM-NPE-32MB=

128 MB U11 および U25 32 MB SIMM × 2 U42 および U52 32 MB SIMM × 2 MEM-NPE-128MB=

(26)

図1-12 NPE-175

表1-16 に NPE-175 のメモリ仕様、表1-17 にメモリ構成を示します。

1 ネットワークコントローラボード 6 ハンドル

2 システムコントローラ 7 ミッドプレーンコネクタ 3 プロセッサエンジンボード 8 ブート ROM（U1）

4 非脱落型ネジ 9 温度センサー

5 RM5270 マイクロプロセッサ 10 SDRAM DIMM（U15）

66416

1

7

4 5 6

2

3

8 9

10

表1-16 NPE-175 のメモリ仕様

SDRAM 64 MB または

128 MB

SDRAM スロット

× 1

DIMM U15

ブート ROM 512 KB — OTP ROM U1 1 次キャッシュ 16 KB（命令）、16

KB（データ）

キャッシュ

U4 32 KB（命令）、32

KB（データ）

キャッシュ

U4 2 次キャッシュ 2 MB 4 チップ、それぞ

れが 512 K ワード

× 8 ビット幅

RM527x プロセッサ統合外

部キャッシュ

U5、U6、U7、 U8

表1-17 NPE-175 SDRAM DIMM のメモリ構成

総 SDRAM SDRAM バンク 個数製品番号

(27)

図1-13 NPE-150

表1-18 に NPE-150 のメモリ仕様、表1-19 にメモリ構成を示します。

3 1 MB SRAM（U700 ～ U703、U800 ～ U803）9 DRAM SIMM

4 非脱落型ネジ 10 バンク 1

6 温度センサー

66424

U12 U4

U25 U18

7

10 9

11

4 5 6

3 2 1

8

表1-18 NPE-150 のメモリ仕様

DRAM 32 ～ 128 MB 2 ～ 4 16 MB または 32 MB SIMM（最大限必要な DRAM に基づく）

バンク 0：U18 および U25

バンク 1：U4 および U12

SRAM 1 MB 8 8 チップ、それぞれが 128 K ワード× 9 ビット幅

U700 ～ U703、 U800 ～ U803 ブート ROM NPE-150 は I/O コントローラ上のブート ROM を使用

1 次キャッシュ — — R4700 プロセッサ内部キャッシュ

U201

2 次キャッシュ 512 KB 4 R4700 プロセッサ統合外部

キャッシュ

U2、U10、U14、U26

(28)

（注） NPE-100、NPE-150、または NPE-200 の DRAM エラーを防止し、起動時にシステムが正常に初期化されるようにするには、DRAM バンク 0（ソケット U18 および U25、または U11 および U25）に同じタイプの SIMM を 2 個搭載することが必要です。バンク 1（ソケット U4 および U12、または U42 および U52）に同じタイプの SIMM を 2 個搭載することもできますが、バンク 0 には必ず最大サイズの SIMM を 2 個搭載してください。

図1-14 NPE-100 表1-19 NPE-150 DRAM SIMM のメモリ構成

総 DRAM DRAM バンク 0 個数 DRAM バンク 1 個数製品番号¹

1. これらの製品を、アップグレード用の DRAM として利用することもできます。たとえば NPE の DRAM を 32 MB から 64 MB にアップグレードする場合は、製品番号 MEM-NPE-64MB= を発注してください。

128 MB U18 および U25 32 MB SIMM × 2 U4 および U12 32 MB SIMM × 2 MEM-NPE-128MB=

3 非脱落型ネジ 8 DRAM SIMM

5 温度センサー 10 バンク 0

66433

U12 U4

U25 U18

6

9 8

10

3 4 5

2 1

7
