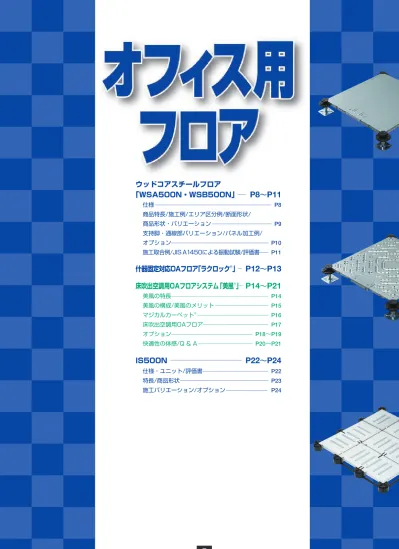

ウッドコアスチールフロア
「WSA500N・WSB500N」
- - -P8
〜
P11
仕様
- - - -P8
商品特長/施工例/エリア区分例/断面形状/
商品形状・バリエーション
- - - -P9
支持脚・通線部バリエーション/パネル加工例/
オプション
- - - -P10
施工取合例/JIS A 1450による振動試験/評価書
- - - -P11
什器固定対応OAフロア「ラクロック
®」
- - - -P12
〜
P13
床吹出空調用OAフロアシステム「美風
®」
- - - -P14
〜
P21
美風の特長
- - - -P14
美風の構成/美風のメリット
- - - -P15
マジカルカーペット
® - - - -P16
床吹出空調用OAフロア
- - - -P17
オプション
- - - -P18〜P19
快適性の体感/Q & A
- - - -P20〜P21
IS500N
- - - -P22
〜
P24
仕様・ユニット/評価書
- - - -P22
特長/商品形状
- - - -P23
施工バリエーション/オプション
- - - -P24
オフィス用フロア
Ｗ
Ｓ
Ａ
５
０
０
Ｎ
・
Ｗ
Ｓ
Ｂ
５
０
０
Ｎ
仕様
パネル型式 ユニットサイズ 強度（中央集中φ50） 質量 (表面材含まず) 床高さ 開口部 表面仕上材 剛性 終局荷重 WSA500NC 500mm×23.4mm （厚み） たわみ2.0mm以下 5000N（500kgf） 15000N以上 （1500kgf以上） 26.7kg/㎡ 50mm〜 90mm×45mm 1ヶ所 タイル カーペット 置敷タイル WSA500NS なし （φ5通線可能） WSB500NC 500mm×23mm （厚み） たわみ2.0mm以下 3000N（300kgf） 10000N以上 （1000kgf以上） 22.3kg/㎡ 90mm×45mm 1ヶ所 WSB500NS なし （φ5通線可能）特許出願中
WSA500NC 1ユニット（500×500mm） 1ユニット（500×500mm）WSB500NC ウッドコアスチールフロア ウッドコアスチールフロア フタ形状 フタ形状❶ 軽量
・・・・・・・・・・
コンクリート製パネルの50%以下の質量
（当社比)
（WSA 6.1㎏／枚・WSB 5.0㎏／枚）
❷ 快適な歩行感
・・・
ウッドコアで優れた歩行感
❸ 環境に配慮
・・・・・
再生木材を使用しCO
2
固定化に貢献
（地球温暖化対策）
❹ 什器の地震対策
・・・
「ラクロック（オプション）」により、パネルへの什器固定が可能
ウッドコアスチールフロア
WSA500N・WSB500N
オフ
ィス用フロア
オフ
ィス用フロア
商品特長
商品形状・バリエーション
施工例
エリア区分例
断面形状
● ウッドコア素材で軽量のため、
「躯体への負担を軽減」
「物流・施工効率が向上」
● フリーアクセスフロア工業会規格2015（JIS A 1450に基づく性能評価）適合品
● パネル固定によりガタつきがなく、ウッドコアで優れた歩行感
● 内部パーティクルボードに100％再生木材を使用した地球に優しいエコ商品
● 全パネルに通線部を標準装備
● 独立脚タイプで、床高さはH=50mm（表面材7mm含む）から任意
● コンクリート製パネルに比べ、加工性が良く、様々な開口パターンにも対応
● 同じ部屋で5000Nタイプと3000Nタイプによるエリア区分が可能
● 「みなとモデル二酸化炭素固定認証制度」等の国産木材の使用によるCO
2
排出
削減に対応可能（オプション）
（例）国産木材使用量：0.0098㎥/㎡、CO
2
固定量0.0056t-CO
2
/㎡
● 廃棄時に分別によるリサイクル可能
● 「ラクロック（オプション）」により、パネルへの什器固定が可能
断面写真
スチールプレート パーティクルボード スチールプレート 一般エリア 3000N （WSB500N） ヘビーデューティーゾーン 5000N （WSA500N）パネル
形式
商品形状
WSA500NC
WSA500NS
WSB500NC
WSB500NS
500 50090 45 23 500 50090 45 23.4 500 500 23 500 500 23.4オフィス用フロア
Ｗ
Ｓ
Ａ
５
０
０
Ｎ
・
Ｗ
Ｓ
Ｂ
５
０
０
Ｎ
支持脚・通線部バリエーション
オプション
支持脚 インナーボックス R2703 〈大和電器（株）製〉 丸型床吹出口取付例 現場加工例 スリット型床吹出口取付例パネル交点に特殊固定ナットを使用することによりセキュリティ対策や、什器固定対応を実現します。
・各種開口形状に対応可能 ・壁際ボーダー部用のパネル 加工が容易 パネル固定部 CEA シリーズ （CEA70000 CEA90505A） 〈（株）寺田電機製作所製〉 （H=90mm〜対応） 設備開口配線部 （WSB500N） イーナ EEM シリーズ （EEM10000 EEM90004） 〈（株）寺田電機製作所製〉 （H=50mm〜対応） 什器固定対応仕様「ラクロック」（P12参照） セキュリティ対策 セキュリティ用 パネル固定ナット セキュリティ用 専用工具 φ5 通線部 HFC-10AC 〈（株）平山製作所製〉 （H=50mm〜対応） インナーコンセントスクエア （NE35517） 〈パナソニック（株）製〉 （H=70mm〜対応）パネル加工例
※ 加工形状によっては補強が必要となる場合があります。詳細はお問合せ下さい。ウッドコアスチールフロア
WSA500N・WSB500N
オフ
ィス用フロア
オフ
ィス用フロア
施工取合例
JIS A 1450による振動試験
割付基準部
交点用支持脚調整台 接着固定 パネル固定ナット フリーアクセス部 500 @500 端部固定穴塞ぎキャップ 端部用支持脚調整台 交点用支持脚調整台 接着固定 パネル固定ナット @500 端部用支持脚調整台 切欠合せボーダー部 フリーアクセス部 接着固定 @500 端部用支持脚調整台 端部用支持脚調整台 フリーアクセス部 木製ボーダー部 ビス止め パーティクルボード （F☆☆☆☆） 端部固定穴塞ぎキャップ ライナー 接着固定 @500 端部用支持脚調整台 切欠合せボーダー部 スロープ部 束受 束受 束 フリーアクセス部 パネル固定ナット 表面：タイルカーペット 下地：耐水ベニヤ コンクリートビス コンクリートビス 交点用支持脚調整台 踏込 框 切欠合せボーダー部 フリーアクセス部 @500 パネル固定ナット アルミノンスリップゴム 表面：タイルカーペット 下地：耐水ベニヤ 端部用支持脚調整台 コンクリートビス 交点用支持脚調整台 接着固定 交点用支持脚調整台 接着固定 パネル固定ナット フリーアクセス部 500 @500 端部固定穴塞ぎキャップ 端部用支持脚調整台 交点用支持脚調整台 接着固定 パネル固定ナット @500 端部用支持脚調整台 切欠合せボーダー部 フリーアクセス部 接着固定 @500 端部用支持脚調整台 端部用支持脚調整台 フリーアクセス部 木製ボーダー部 ビス止め パーティクルボード （F☆☆☆☆） 端部固定穴塞ぎキャップ ライナー 接着固定 @500 端部用支持脚調整台 切欠合せボーダー部 スロープ部 束受 束受 束 フリーアクセス部 パネル固定ナット 表面：タイルカーペット 下地：耐水ベニヤ コンクリートビス コンクリートビス 交点用支持脚調整台 踏込 框 切欠合せボーダー部 フリーアクセス部 @500 パネル固定ナット アルミノンスリップゴム 表面：タイルカーペット 下地：耐水ベニヤ 端部用支持脚調整台 コンクリートビス 交点用支持脚調整台 接着固定ボーダー部（切欠合わせ）
ボーダー部（木製ボーダー）
框（標準・木製）
スロープ（標準・木製）
■ 条 件
●使用パネル：WSA500N・WSB500N
●床高さ：H＝100mm
●所定のおもりの質量：350㎏（WSA500N）
200㎏（WSB500N）
●入力波：JIS A 1450に基づく入力波（正弦波）
●最大加速度：水平 1,000gal
■ 結 果
●パネル・支持脚ともに損傷なし
框施工例 スロープ施工例 (一社)公共建築協会評価書 評価第971-02501709号 (一社)公共建築協会評価書 評価第001-02502609号評価書
交点用支持脚調整台 接着固定 パネル固定ナット フリーアクセス部 500 @500 端部固定穴塞ぎキャップ 端部用支持脚調整台 交点用支持脚調整台 接着固定 パネル固定ナット @500 端部用支持脚調整台 切欠合せボーダー部 フリーアクセス部 接着固定 @500 端部用支持脚調整台 端部用支持脚調整台 フリーアクセス部 木製ボーダー部 ビス止め パーティクルボード （F☆☆☆☆） 端部固定穴塞ぎキャップ ライナー 接着固定 @500 端部用支持脚調整台 切欠合せボーダー部 スロープ部 束受 束受 束 フリーアクセス部 パネル固定ナット 表面：タイルカーペット 下地：耐水ベニヤ コンクリートビス コンクリートビス 交点用支持脚調整台 踏込 框 切欠合せボーダー部 フリーアクセス部 @500 パネル固定ナット アルミノンスリップゴム 表面：タイルカーペット 下地：耐水ベニヤ 端部用支持脚調整台 コンクリートビス 交点用支持脚調整台 接着固定 交点用支持脚調整台 接着固定 パネル固定ナット フリーアクセス部 500 @500 端部固定穴塞ぎキャップ 端部用支持脚調整台 交点用支持脚調整台 接着固定 パネル固定ナット @500 端部用支持脚調整台 切欠合せボーダー部 フリーアクセス部 接着固定 @500 端部用支持脚調整台 端部用支持脚調整台 フリーアクセス部 木製ボーダー部 ビス止め パーティクルボード （F☆☆☆☆） 端部固定穴塞ぎキャップ ライナー 接着固定 @500 端部用支持脚調整台 切欠合せボーダー部 スロープ部 束受 束受 束 フリーアクセス部 パネル固定ナット 表面：タイルカーペット 下地：耐水ベニヤ コンクリートビス コンクリートビス 交点用支持脚調整台 踏込 框 切欠合せボーダー部 フリーアクセス部 @500 パネル固定ナット アルミノンスリップゴム 表面：タイルカーペット 下地：耐水ベニヤ 端部用支持脚調整台 コンクリートビス 交点用支持脚調整台 接着固定 交点用支持脚調整台 接着固定 パネル固定ナット フリーアクセス部 500 @500 端部固定穴塞ぎキャップ 端部用支持脚調整台 交点用支持脚調整台 接着固定 パネル固定ナット @500 端部用支持脚調整台 切欠合せボーダー部 フリーアクセス部 接着固定 @500 端部用支持脚調整台 端部用支持脚調整台 フリーアクセス部 木製ボーダー部 ビス止め パーティクルボード （F☆☆☆☆） 端部固定穴塞ぎキャップ ライナー 接着固定 @500 端部用支持脚調整台 切欠合せボーダー部 スロープ部 束受 束受 束 フリーアクセス部 パネル固定ナット 表面：タイルカーペット 下地：耐水ベニヤ コンクリートビス コンクリートビス 交点用支持脚調整台 踏込 框 切欠合せボーダー部 フリーアクセス部 @500 パネル固定ナット アルミノンスリップゴム 表面：タイルカーペット 下地：耐水ベニヤ 端部用支持脚調整台 コンクリートビス 交点用支持脚調整台 接着固定什
器
固
定
対
応
O
Aフ
ロ
ア
ラ
ク
ロ
ッ
ク
什器固定対応 OA フロア
ラクロック
®
断面図かんたん固定
で
地震対策！
地震対策が簡単にできる「ラクロック」
ＯＡフロアパネル
に
什器
を
直接固定
ラクロック
は
に
ラク
に
固定
ができます
で
■OAフロアパネルにアンカーを
直接取り付ける新方式
■確かな安全性！
・震度７相当の地震波で安全性を実証
・重量タイプ（240kg）の什器に対応可能
ＯＡ
業界初
※ OAパネルに取り付ける専用めねじアンカー1
パネルアンカー
OAパネルが地震時の転倒力によって外れないように固定します2
金属製パネル固定ナット
1
※OAフロアパネルにアンカーを直接取り付ける方式で特許出願中■ラクラク施工！
・什器を載せた状態のOAフロアパネルへの固定も可能
※・室内を汚さずに取り付け可能
※移動が必要な場合もあります。詳細は営業担当者にご相談ください。3
ウッドコアスチールフロア
（WSA500N/WSB500N）
アンカーボルト■OAフロアパネルにアンカーを
・重量タイプ（240kg）の什器に対応可能
従来の什器固定との工数比較
※従来の固定方法のトータル工数を100として比較 従来の固定方法 什器固定「ラクロック」 取り付け工数を 1/2以下に省力化 100 45 5 5 15 20 60 15 ■ 固定位置決め ■パネル孔あけ ■アンカーボルト取り付け ■金物取り付け 15 10OAフロア
3
ウッドコアスチールフロア※特許出願中
ラクロックの固定方法2
アンカーボルト 従来の固定方法 アンカーボルトオフ
ィス用フロア
オフ
ィス用フロア
「ラクロック」なら誰でもラクに固定が出来ます。
ＯＡフロアパネルを施工したままの状態で什器固定が可能です。
専用施工工具セットを使用すればお客様自身による什器固定が可能です。
専用施工工具による耐震什器固定手順
①取付け箇所の決定
④パネルアンカーの取付
②仕上げ材の孔明加工
⑤ボルト固定
③ＯＡフロアの孔明加工
⑥固定完了
確かな安全性！
什器寸法（mm）
什器重量 / 什器重心高さ
設置位置
(実什器)
(ダミー什器)
W900×D450×H1100
240kg / H=525
パーテーション壁面沿い
W900×D450×H1100
240kg / H=525
単独設置
三次元振動台で実地震を再現し、
震度７相当の地震波で固定性能を確認しました。
地震名 兵庫県南部地震 東北地方太平洋沖地震 熊本地震 JMA神戸 K-Net仙台 Kik-Net益城 NS 818gal 1517gal 653gal EW 617gal 982gal 1156gal UD 332gal 290gal 873gal 入力地震波 各方向への入力加速実験条件（3つの地震波にて実験）
実験結果：３つの地震波において、実什器・ダミー什器いずれも、移動や転倒なし
ラクロック 固定有 ラクロック 固定無床
吹
出
空
調
用
Ｏ
Ａ
フ
ロ
ア
シ
ス
テ
ム「
美
風
」
床全面からのマイルドな気流により、ドラフト感がなく、
温度差の少ない快適な空調環境を提供します。
床吹出空調用OAフロアシステム「美風」の場合
従来型天井吹出空調の場合
美風の特長
省エネと快適性を向上させた
環境配慮型OAフロア
床吹出空調用OAフロアシステム「美風
®
」
®
オフ
ィス用フロア
オフ
ィス用フロア
床吹出空調用OAフロア「KSB500CAN」と床吹出空調用タイルカーペット
「マジカルカーペット」の組合せにより、全面床吹出空調を実現します。
表面から孔が見えないカーペット
（当社特殊技術により加工）
※特許出願中
スチール製中空設計により、
耐荷重3,000Nを確保
当社独自の溝と長孔の
組み合わせにより、
安定した通気性能を実現
マジカルカーペット
OAフロア KSB500CAN
① 省エネ
（従来型空調に対して空調消費エネルギーを10〜15％程度削減可能です。）
●居住空間のみ有効な空調を実現します。
●冷房時、吹出温度を一般空調より高めに設定できます。
●ダクトを省略できるため、送風動力のロスが低減できます。
●ダクト工事、天井工事などのトータルコストを削減できます。
② 快適性
●居住空間に温度差の少ない、快適な環境を提供できます。
●空調時の気流を感じさせません。
● 従来型空調のように、においや汚れた空気をかき混ぜず、ピストン気流による押し上げ排気でクリーンさを保ちます。
●天井ボードやダクトのない広々とした快適なオフィス空間を実現します。
●空調時の騒音が大幅に減少します。
●個別の床吹出口を設置することで、個々人の好みに合わせた空間を可能にします。
●OAフロアで配線ケーブルを床下へ収納するため、より快適なオフィス空間となります。
③ 自由な意匠設計・安全性の向上
●天井の空調吹出口や天井裏のダクトが不要です。
●天井の仕上げボードをなくした意匠設計ができます。
天井や照明のデザインを自由に選択できます。
●市販のタイルカーペットを使用できます。
④ メンテナンス性
●1964年以来のフリーアクセスフロアの販売実績によりメンテナンス対応力は抜群です。
●床吹出空調用OAフロアシステムにより、レイアウト変更も容易です。
● 市販のタイルカーペットを特殊加工しているので、万が一、トラブルが発生しても取替えが容易です。
⑤ 空調効率
●冷房時
• 床から吹き出し天井へ排気（排熱）する機構により、OA機器の発熱量の増加による温度上昇を抑えることができ
ます。
• 天井の高い大空間では、居住空間に絞った空調が可能です。
●暖房時
• 床から暖房するため、空調効率が上がります。
美風のメリット
美風の構成
空調吹出口・天井裏のダクトが不要床
吹
出
空
調
用
Ｏ
Ａ
フ
ロ
ア
シ
ス
テ
ム「
美
風
」
マジカルカーペット 裏面拡大写真 マジカルカーペット 敷設例弊社独自の孔加工技術（特許出願中）により、一般のタイルカーペットが床吹出空調用の「マジカルカーペット」に変身。
意匠性を損なわずに床吹出空調が実現可能です。
また、従来からのホールタイプ加工（φ３、φ６）での対応も可能です。
※カーペット種類により加工対応出来ない場合もございます。詳細はお問い合わせ下さい。
マジカルカーペット
®
(床吹出空調用タイルカーペット)
●「美風」の圧力損失（静圧）と通気量を測定します。
OAフロア（KSB500CAN）とマジカルカーペットを組み合わせた
状態で測定します。
実際の使用条件に合わせて測定が可能です。
マジカルカーペット敷設時も十分な通気性を確保します。
※カーペットの仕様により通気特性は異なります。
※参考値 40 45 50 5 10 15 20 25 30 35 40 50 45 0 5 10 15 20 25 30 35 0 静圧 （ Pa ） 通気量（m3/h）： 500mm角当たり マジカルカーペット＋ KSB５００CAN ホールタイプカーペット+ KSB５００CAN（φ3×800ヶ） ホールタイプカーペット+ KSB５００CAN（φ6×625ヶ）カーペット表面イメージ比較
通気特性
※ カーペットの色、デザインにより外観イメージは異なります。 ホールタイプ（φ３） ホールタイプ（φ６） マジカルカーペット®
オフ
ィス用フロア
オフ
ィス用フロア
17
床吹出空調用OAフロア（KSB500CAN）
特 長
1. 耐静的荷重性能、耐動的荷重性能を維持しつつ大幅に軽量化しました。
（従来品対比30％軽量化）
2. 弊社スチール製OAフロアでは最大の開口率16.1％を実現しています。
3. 歩行感に影響を与えない小さな長孔形状を採用しています。
4. ウッドコアスチールフロアとの併用施工や、吹出口によるポイント空調も可能です。
5. スチール製中空設計のため、軽量でリサイクルが可能です。
KSB500CAN仕 様
パネル型式 強度（中央集中φ50） （表面材含まず）質量 床高さ適用 90 ㎜ ×45 ㎜開口部 （1カ所） 備考 剛性 終局荷重 KSB500CAN たわみ 2.5 ㎜以下3000N （300kgf） 9000N 以上 （900kgf 以上） 20.0kg/ ㎡ 150 ㎜〜 あり 開口率 16.1%開口部バリエーション
ツメ部分を手で簡単に伸ばすことができます。●開口部の配線取出量で3つのバリエーションを選べます。
支持脚・通線部バリエーション
φ5 通線部 パネル固定部 支持部施工取合例
割付基準部
500 3 @500 ネオプレンゴム 端部固定穴塞ぎキャップ タイルカーペット ライナー パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 WSB500NS （ソリッドパネル） KSB500CAN KSB500CAN 3 @500 ネオプレンゴム タイルカーペット パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 切欠合わせボーダー部 （WSB500NS） 500 3 @500 ネオプレンゴム 端部固定穴塞ぎキャップ タイルカーペット ライナー パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 WSB500NS （ソリッドパネル） KSB500CAN KSB500CAN 3 @500 ネオプレンゴム タイルカーペット パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 切欠合わせボーダー部 （WSB500NS）ボーダー部
床
吹
出
空
調
用
Ｏ
Ａ
フ
ロ
ア
シ
ス
テ
ム「
美
風
」
ウッドコアスチール併用施工（千鳥配置）
ウッドコアスチールフロア（WSB500N）との併用施工
により全体コストの低減が可能です。
※ 空調機の風量設定によっては対応出来ない場合がござ
います。
WSB500N パネル型式 ユニットサイズ 強度（中央集中φ50） 質量 (表面材含まず) 剛性 終局荷重 WSB500NS 500mm×23mm（厚み） 3000N（300kgf）たわみ2.0mm以下 （1000kgf以上）10000N以上 22.3kg/㎡スリット型、丸型等の床吹出し口併用施工も可能です。
※吹出し口は別途必要です。
※併用施工の場合は吹出し口の仕様に応じて空調機風量の増加が必要です。
スリット型床吹出口取付例 丸型床吹出口取付例オプション
®
オフ
ィス用フロア
オフ
ィス用フロア
床下空調用断熱マット
再生ウレタンフォームを使用した断熱マットを敷設することにより、床ス
ラブ面からの熱の影響を抑え、省エネ性を向上することが可能です。
支持脚設置部用切欠き付きの専用形状により、OAフロアとの同時施工
が可能なため、施工の省力化、工期短縮にも貢献します。
型式 サイズ 熱伝導率 熱抵抗値 DSYK-8 500mm×1000mm×8mm 0.037W/m・K 0.216㎡・K/W DSYK-10 500mm×1000mm×10mm 0.270㎡・K/W DSYK-16 500mm×1000mm×16mm 0.432㎡・K/W DSYK-20 500mm×1000mm×20mm 0.540㎡・K/W DSYK-24 500mm×1000mm×24mm 0.648㎡・K/W床下空調区画
床下空調区画 設置例 床下空調用断熱マット 床下空調用断熱マット 敷設例 支持脚用切欠き 取合例● スラブやパネルに固定する必要がないため、ＯＡフロア敷設後でもパ
ネルを取り外して簡単に設置でき、空調区画と非空調区画に分けるこ
とができます。また、配線も妨げません。
500 3 @500 ネオプレンゴム 端部固定穴塞ぎキャップ タイルカーペット ライナー パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 WSB500NS （ソリッドパネル） 外被：アルミ箔 基材：ロックウール KSB500CAN KSB500CAN 3 @500 ネオプレンゴム タイルカーペット パネル固定ナット 交点用支持脚調整台 端部用支持脚調整台 接着固定 切欠合わせボーダー部 （WSB500NS） 0 20 25 30 35 40 5 10 15 20 25 30 35 40 45 50 55 60 温 度（ ℃ ） 経過時間（分） ※空調機により差があります。 断熱マットの設置により、空調立上げ時の温度変化が早くなります。 室温 断熱マットなし 室温 断熱マットあり 設定温度 26℃ 断熱マット使用の場合OAフロアとの同時施工により施工工数を大幅に削減可能です。
OAフロア・断熱マット同時施工 工数50 吹付け断熱材使用の場合 工数90 OAパネル 取外し 養生・吹付け OAパネル取付け OAフロア施工 一般ボード型断熱材の場合 工数100 OAフロア施工 ボード敷込・加工及び隙間埋め ※弊社実績による想定です。実際の工数は現場条件により異なります。冷房時の温度変化の比較例
特 長
施工工数の比較
取合例 ウレタン断熱マット（8t）（接着固定）床
吹
出
空
調
用
Ｏ
Ａ
フ
ロ
ア
シ
ス
テ
ム「
美
風
」
快適性の体感
デモルーム
●当社工場内に「美風」で快適空間を実現したデモルームを設置しました。
●空調の快適性を体感いただけます。
●快適環境計測が可能です。
• 設定条件（熱負荷・風量・設定温度・カーペットの種類など）を決め、環境（温度分布・風量分布・PMV
※など）を測定します。
• お客様のご要望に合わせた環境を再現します。
※PMV：Predicted Mean Vote の略で「予想平均温冷感申告」 暑さ寒さの感覚を指標化した温熱指標のひとつ
実験の様子
デモルーム入口
®
オフ
ィス用フロア
オフ
ィス用フロア
KSB500CAN各種データ測定
風量測定（例）
●均一な吹出風量となっています。
オフィス内の温度分布・時刻暦の温度変化・風量・風速が測定可能です。
測定条件（例）
部屋の広さ：24m
発熱量：26W/m
2（h＝1000mm
2天井の高さ：2.7m 送風量：1m
※）＋17W/m
2（天井照明） マジカルカーペット使用
2当たり25m
3/h 設定温度：25℃
空調立上温度変化測定（例）
●空調機稼動開始後の温度変化を確認できます。
※左図の床下吹出位置E点で測定した結果。
垂直方向温度分布（例）
●床上0.1m〜1.7mの住居空間が温度差3℃以内とされる
理想的な温度分布となっています。
※オフィスフロアの状況に置き換えると「従業員3名、パソコン4台分」に相当する。Q ＆ A
● 空調と同時にほこりが舞い上がりませんか？
空気の風速が遅いため、ほこりが舞い上がる心配はありません。
● カーペットのメンテナンスはどのように行いますか？
掃除機による通常の清掃を行って下さい。カーペットの汚れがひどい場合には、パウダークリ
ーニング等のドライ洗浄を実施して下さい。ウェットタイプのクリーニングはOAフロアパネルの
発錆の原因となるため、避けて下さい。
● OAフロアの床高さはどの程度必要ですか？
ケーブルなど配線スペースを考慮し、床の仕上がりでH=150㎜以上は必要です。
部屋のスペース・形状・熱負荷・ケーブル敷設など条件にもよりますので、詳細はお問い合わせ
ください。
パネル 型式 強度(中央集中φ50) 剛性 終局荷重 たわみ4.0a以下 3000N (300kgf) 6000N以上 (600kgf以上) IS500N 質量 (表面材含まず) 18.1kgf/g 18.4kgf/g 床高さ※ (表面材含まず) 表面 仕上材 40a 50a タイルカーペット ※JAFA（フリーアクセスフロア工業会）規格適合品
