（参考資料）
１．ロックボルトの引抜試験
（１）計測の目的 ロックボルトの定着効果を確認することを目的とする。 （２）計測の要領 ロックボルトの引抜試験方法に従って行う。 実施時期は施工後３日経過後とし、最大引抜荷重は10ｔとする。 （３）結果の報告 測定結果は図１－１の要領で整理する。 （４）試験後のボルトの処置 引抜試験の結果が荷重変位曲線図１－１のＡ領域に溜まっている状態の場合に は、試験後のボルトはそのままとし、これを補うボルトは打設しないものとする。 図のＢ領域に入る場合には、その他のボルト状況を判断して施工が悪いと思われ るものについては、試験したボルトを補うボルトを打設する。また、地山条件によ ると思われる場合には地中変位や、ロックボルトの軸力分布等を勘案して、ロック ボルトの設計を修正する。図１－１ ロックボルト引抜試験
（ロックボルトの引抜試験方法）
この方法はＩＳＲＭの提案する方法に準拠したものである。
（International Society for Rock Mechanics, Comission on Standadization of Laboratory and Field Tests, Comillee on Field Tests Document No2.1974） （１）引抜試験準備 ロックボルト打設後に、載荷時にボルトに曲げを発生しないように図４－２のよ うに反力プレートをボルト軸に直角にセットし、地山との間は早強軟膏を貼り付け る。 （２）引抜試験 引抜試験は、図４－３のようにセンターホールジャッキを用い、油圧ポンプで１ ton毎の段階載荷を行って、ダイヤルゲージでボルトの伸びを読みとる。 （３）全面接着式ボルトの場合の注意事項 （イ）吹付コンクリートが施工されている時は、コンクリートを取り壊して岩盤面 を露出させるか、あるいは、あらかじめ引抜試験用のロックボルトに、吹付コ ンクリートの付着の影響を無くすよう布等を巻いて設置して試験を行うのが 望ましい。ロックボルトに歪みゲージを貼付けて引抜試験の結果が得られてい る場合には、その結果を活用することにより、特に吹付コンクリートを取り壊 す必要がない場合もある。 （ロ）反力は、ロックボルトの定着効果としてピラミッド形を考慮する場合には、 できるだけ孔等は大きいものを用い、ボルト周辺岩盤壁面を拘束しないこと。 （ハ）ロックボルトの付着のみを考慮する場合は、反力をできるだけロックボルト に近づけること。
図１－２ 反力座の設置
２．管水路の通水試験
（１）試験の方法 パイプラインの水密性と安全性を確認する目的で、通水試験を行うとともに、試験的 な送水を行ってパイプラインの機能性を確認することが望ましい。 通水試験の方法は、図２－１のとおりである。 図２－１ 通水試験の方法 （２）漏水試験 １）継目試験 継目試験は、管布設後の継手の水密性を検査するものであり、テストバンドを使用して 行う。 原則として管径900㎜以上のソケットタイプの継手について全箇所の検査を行うものと する。 この試験の水圧は、その管の静水圧とし、これを５分間放置した後の水圧は、80%以下 に低下してはならない。 また、試験条件により静水圧まで加圧することが危険と判断される場合は、個々に試験 水圧を検討するものとする。 継目試験の方法は、以下に示すとおりである。 ① テストバンドの水圧によって管が移動することがあるので、ある程度の埋戻しをす る。 検査や補修のためには継手部の埋戻しは少なめにとどめておくことが望ましい。 また、必要に応じて隣接した継手部に目地板（ゴム板）をはさんで管の移動を防止 しなければならない。継目試験を行うときには、式－１の条件が満たされているかを 事前に検討する。（図２－２参照） Ｎ＜Ｆ ……… 式－１ Ｎ＝Ａ・Ｐ＋ΣＷ・ｓｉｎθ ……… 式－２ Ｆ＝μ・ΣＷ・ｃｏｓθ ……… 式－３ ここに、 Ｎ：テスト水圧による推力（Ｎ） Ｆ：管の鉛直荷重による抵抗力（Ｎ） Ａ：管端面の断面積（㎝2） Ｐ：試験水圧（ＭＰａ） ∑Ｗ：１本当たり管の自重と管上載土の重量（Ｎ） θ：水平と管布設軸とのなす角（°） μ：土と管の摩擦係数 硬質塩化ビニル管、ポリエチレン管、強化プラスチック複合管 0.3 コンクリート管、鋼管、ダクタイル鋳鉄管 0.5 通水試験 継目試験 水張り試験 水圧試験 漏水試験図２－２ 継目試験箇所及び力
② テストバンドをセットし、テスター内の空気を抜きながら注入し、完全に排気が完 了してから水圧をかける。
テストバンドの機構の概略は、図２－３に示すとおりである。
２）水張り試験 水張り試験は、パイプラインの布設が完了した後、当該区間に水を充水し、漏水箇所の発 見と減水量が許容限度内にあるかどうか確認するための試験である。 試験は、管布設、埋戻しが終わってから実施する。 許容減水量は、管種、管径、継手構造、内水圧、付帯施設の状況等によって異なるが、管 径１㎝、延長１㎞当たりの標準値は、表２－１のとおりとする。 表２－１ 標準許容減水量（l／日・㎝・㎞） 管種 許容減水量 備考 コンクリート管類 100～150 ソケットタイプ ダクタイル鋳鉄管、硬質塩化ビニル管、強化プラス チック複合管 50～100 ソケットタイプ等 鋼管、硬質塩化ビニル管、ポリエチレン管 25 溶接、接着継手等 水張りに当たっては、次の事項に十分留意しなければならない。 ① 管内への注水前にコンクリート等が十分な強度となっていること、埋戻しに問題がな いことを確かめる。 ② 注水前に空気弁や給水栓等を全開して、注水に伴う排気を十分に行う。 ③ 注水速度は管内からの排気速度に応じて加減する。急激に注水すると空気圧で思わぬ 事故を起こすことがあるので、空気のたまりやすい部分の排気状態に注意しなければな らない。 ④ 短時間に多量の空気を排出することになるので、空気弁に併設されている排気弁を開 く。 ⑤ 制水弁は上流側から徐々に開いていく。 ⑥ 大口径管については副管を開いて通水する。開度は本管で１／10開度、副管で１／５ 開度以内を目安とする。 ⑦ すべての吐出口、又は給水栓等から気泡を含む水が出なくなってから徐々に計画流量 を通水する。 ⑧ 通水時に逆止弁、バイパス弁等の機能を点検する。 ⑨ 水張り中はパイプラインの異常の有無を点検し、事故の防止に万全を期す。 水張り試験の方法は、以下に示すとおりである。 ① 管の吸水と残留空気を排除するため、水張り後少なくとも一昼夜経過してから水張り 試験を行うことが望ましい。 ② 一定の試験水圧を24時間維持し、この間の減水量（補給水量）を測定する。 ③ 試験水圧は静水圧とすることが望ましいが、やむを得ず静水圧より低い試験水圧を用 いる場合は、式－４により修正する。
H
H
Q
Q
=
′
/
′
……… 式－４ ここに、 Ｑ：修正減水量（l） Ｑ’：測定減水量（l） Ｈ：静水頭（ｍ） （図２－４参照） Ｈ’：試験水頭（ｍ） （図２－４参照） 図２－４ 試験水頭のとり方 ３）水圧試験 水圧試験はパイプラインが設計水圧（静水圧＋水撃圧）に安全に耐え得ることを確認す るためのものである。漏水試験を静水圧で行った場合には、ある程度の予測がつくので水 圧試験を省くことが多い。しかし、特に重要なパイプラインについては水圧試験を行うこ とが望ましい。 水圧試験の方法は、次のとおりである。 ① 試験区間を制水弁等で完全に仕切る。 ② 水圧試験は、試験区間においてパイプラインに手押しポンプ等で設計水圧まで加圧 し、パイプラインの異常の有無を点検する。 ③ 管内の空気は加圧に先立って完全に排除するよう、特に注意しなければならない。 （４）漏水箇所の探知と補修 １）探知 通水試験において減水量が許容減水量以上の場合はもちろんのこと、許容量以下の場合 であっても、漏水箇所の有無を探知しなければならない。探知方法としては次の方法があ る。 ① 地表に水がしみ出てくるのを目視により探知する。 ② 地表に水が出ないような漏水箇所の探知方法として、漏水の疑わしい箇所で、管頂 付近まで掘削し、水のしみ出しの有無を調べる。 ③ イヤホーンのついた聴診棒を地中に挿し込み、水の吹き出し音を聞く。 ④ 漏水探知器による方法。 ２）補修 通水試験の各試験に示す基準の許容限度内であっても、集中的な漏水箇所や異常が認め られた箇所には適正な止水対策を講じなければならない。 試 験 区 静水位 試 験 水 Ｈ´Ｈ３．ＲＩ計器を用いた盛土の締固め管理要領（案）
１章 総 則 １．１ 適用の範囲 本 管 理 要 領 （ 案 ） は 河 川 土 工 及 び 道 路 土 工 に お け る RI 計 器 を 用 い た 盛 土 締 固 め 管 理 に 適 用 す る も の と す る 。 解 説 河 川 土 工 及 び 道 路 土 工 に お け る 盛 土 の 締 固 め 管 理 に お い て は 、 こ れ ま で 砂 置 換 法 が 主 と し て 用 い ら れ て き た が 、 高 速 道 路 や 一 部 の ダ ム を は じ め と し て RI 計器が導入され、各事業体において RI 計器を用いた締固め管理が標準化 されつつある。 また、RI 計器や測定方法の標準化に関しては、従来の学会 基準が改訂され、地盤工学会基準（JGS1614-1995）「RI 計器による土の密度 試 験 方 法 」 が 制 定 さ れ る な ど 、 本 格 的 な 導 入 に 向 け て の 環 境 も 整 備 さ れ て き た。 一 方 、 現 在 及 び 将 来 と も 数 多 く の 高 規 格 堤 防 や 大 規 模 な 道 路 盛 土 の 事 業 が 進 行 ま た は 計 画 さ れ て お り 、 一 般 の 河 川 土 工 や 道 路 土 工 も 含 め て 合 理 的 な 締 固め管理手法の導入が必要とされている。 そこで本管理要領（案）は、現場密度試験に RI 計器を用いる場合に RI 計 器 の 持 つ 特 長 を 最 大 限 発 揮 さ せ る べ く 、 計 器 の 基 本 的 な 取 扱 い 方 法 や デ ー タ 採取、管理基準値の規定を行なうものである。 こ の 基 準 に 規 定 し て い な い 事 項 に つ い て は 、 下 記 の 基 準 ・ マ ニ ュ ア ル を 基 準とする。 ・ 「河川土工マニュアル」…平成 ５年 ６月、(財)国土開発技術研究センター ・ 「道路土工－施工指針」…昭和61 年 11 月、(社)日本道路協会 １ ． ２ 目 的 本 管 理 要 領 （ 案 ） は 河 川 土 工 及 び 道 路 土 工 に お い て 、RI 計 器 を 用 い た 盛 土 の 締 固 め 管 理 を 行 う 際 の RI 計 器 の 基 本 的 な 取 扱 い 方 法 、 デ ー タ の 採 取 個 数 、 管 理 基 準 値 を 定 め る こ と を 目 的 と す る 。 解 説 本管理要領（案）では、RI 計器に関するこれまでの試験研究の成果を踏ま え、RI 計器の基本的な取扱い方法や土質等による適用限界を示した。 ま た 、 本 管 理 要 領 （ 案 ） で は デ ー タ の 採 取 個 数 を 規 定 し た 。 砂 置 換 法 を 前 提 と し た 管 理 で は 計 測 に 時 間 が か か る こ と か ら 、 か な り 広 い 施 工 面 積 を １ 点 の 測 定 値 で 代 表 さ せ て お り 、 盛 土 の 面 的 把 握 と い う 観 点 か ら は 十 分 な も の で はなかった。一方 RI 計器は砂置換法に比べ飛躍的に測定時間が短くなってい る た め 、 従 来 １ 個 の 測 定 値 で 代 表 さ せ て い た 盛 土 面 積 で 複 数 回 測 定 す る こ と ができる。そこで本管理要領（案）では、盛土の面的管理の必要性と RI 計器 の迅速性を考慮してデータの採取個数を規定した。 ２章 RI 計器による測定方法 ２．１ 計器の種類 RI 計 器 は 散 乱 型 及 び 透 過 型 を 基 準 と す る も の と し 、 両 者 の 特 性 に 応 じ て 使 い 分 け る も の と す る 。解 説 RI 計器には一般に散乱型と透過型があり（図－１参照）、両者の特徴は以下 の通りである。 (1) 散乱型 RI 計器 線源が地表面にあるため、測定前の作業が測定面の平滑整形だけでよく、 作業性が良い。地盤と計器底面との空 の影響を受けやすいので注意が必 要である。 (2) 透過型 RI 計器 線源が長さ 20 ㎝の線源棒の先端付近にあり測定時には線源棒の挿入作 業を伴うので散乱型に対して少し測定作業時間が長くなる。線源が地中に あるため、盛土面と計器底面との空 の影響は比較的受けにくい。 表 － １ 散 乱 型 と 透 過 型 の 比 較 例 項 目 散 乱 型 透 過 型 ガンマ線 コバルト－60 コバルト－60 線 源 中性子線 カリフォルニウム－252 カリフォルニウム－252 ガンマ線 ＳＣカウンタ×１ ＧＭ管×５ 検 出 器 中性子線 He－３カウンタ×２ He－３管×２ 密 度 ガンマ線後方散乱方式 ガンマ線透過型 測 定 方 法 水 分 熱中性子散乱方式 速中性子透過型 本 体 寸 法 310×365×215 ㎜ 310×365×160 ㎜ 本 体 重 量 25 ㎏ 11 ㎏ 測 定 範 囲 （ 深 さ ） 160 ～ 200 ㎜ 200 ㎜ 標準体 ５分 10 分 測 定 時 間 現 場 １分 １分 測 定 値 湿潤密度、水分密度、乾燥密度、含水比、空 率、締固め度、 飽和度（平均値、最大・最小値、標準偏差） 電 源 ＤＣ ６Ⅴ内蔵バッテリ 連続８時間 ＤＣ ６Ⅴ内蔵バッテリ 連続 12 時間 長 所 ・ 孔あけ作業が不要 ・ 路線などにも適用可能 ・ 感度が高く計測分解能力 が高い ・ 計量で扱い易い ・ 表面の凹凸に作用され難 い ・ 使用実績が多い 短 所 ・ 測定表面の凹凸の影響を 受け易い ・ 礫の適用に注意を要する ・ 重い ・ 孔あけ作業が必要 ・ 礫に適用できない場合が ある（削孔不能な地盤） ・ 線源棒が露出している これまでの研究によると散乱型と透過型の測定結果はどちらともほぼ砂置換法と 同様であることが判っており（参考資料参照）、基本的には機種による優劣はない。 ただし、盛土材が礫質土の場合（礫の混入率が 60％以上）、その使用には充分留意す ること。（３．３参照）
２ ． ２ 検 定 方 法 使 用 す る RI 計 器 は 正 し く 検 定 が な さ れ た も の で あ っ て 、 検 定 有 効 期 限 内 の も の で な け れ ば な ら な い 。 解 説 放 射 線 源 が 時 間 と と も に 減 衰 し て い く た め 、 同 じ も の を 測 定 し て も 結 果 が 異 な っ て く る 。因 み に 線 源 と し て 一 般 に 用 い ら れ て い る コ バ ル ト 60（6 0Co） や カ リ フ ォ ル ニ ウ ム （2 5 2Cf） の 半 減 期 は そ れ ぞ れ 5.26 年 、 2.65 年 で あ る 。 そ の た め 標 準 体 で の 値 を 基 準 に し た 計 数 率 を 定 期 的 に 調 べ て お く 必 要 が あ る 。 こ の 計 数 率 と 測 定 す る 物 体 に つ い て の 計 数 率 （ 現 場 計 数 率 ） と の 比 を 計 数 率 比 （ R） と い い 、 計 数 率 比 と 密 度 や 含 水 量 と に 指 数 関 数 の 関 係 が あ る 。 （ 図 － ２ ） こ の 関 係 を 正 し く 検 定 し た RI 計 器 を 使 用 し な け れ ば な ら な い 。 計 数 比 (R)＝ Ｒ0exp(ａ ･Ｘ ) こ こ に 、 Ｒ0と a は 定 数 で あ り、 X は 密 度 あ る い は 含 水 量 を 表 わ す 。 ま た 、 使 用 す る RI 計 器 の メ ー カ ー で の 製 作 納 入 時 、お よ び 線 源 交 換 時 毎 の 検 定 結 果 を 添 付 し 、提 出 す る も の と す る 。 校 正 式 の 例 を 図 － ３（ 透 過 型 ）に 示 す 。 図 － ２ 計 数 率 比 （ Ｒ ） と 密 度 及 び 含 水 量 の 関 係 計数率比(R) ＝ 現場計数率 標準体の計数率 密度あるいは含水量 計 数 比 率 （ Ｒ ） 計 数 比 率 （ Ｒ ） ＝ Ｒ0e x p （ ａ ･ Ｘ ）
10 種 類 以 上 の 土 質 を 用 い て 、 100 点 以 上 の 供 試 体 が 作 成 さ れ て 関 係 が 求 め ら れ た 。 図 － ３ 計 数 率 比 と 湿 潤 密 度 お よ び 含 水 量 の 検 定 例 （ 地 盤 工 学 会 「 地 盤 調 査 法 」 か ら 引 用 ） 45 ㎝ ＲＩ計器 土 供試体 60cm
２ ． ３ RI 計 器 に よ る 測 定 方 法 RI 計 器 に よ る 測 定 は 操 作 手 順 に し た が っ て 正 し く 行 わ な け れ ば な ら な い 。 解 説 (1) RI 計 器 の 構 成 散 乱 型 RI 計 器 は 計 器 本 体 だ け で 測 定 が 可 能 で あ る が 、 透 過 型 は RI 計 器 本 体 、 線 源 棒 、 標 準 体 、 線 源 筒 、 ハ ン マ ー 、 打 ち 込 み 棒 、 ベ ー ス プ レ ー ト が 必 要 で あ る 。 RI 計 器 が 現 時 点 に お い て 供 給 体 制 が 十 分 で あ る と は 言 え な い た め 、 使 用 に あ た っ て は 担 当 監 督 職 員 と 協 議 の 上 、 散 乱 型 あ る い は 透 過 型 RI 計 器 を 選 定 し 使 用 す る も の と す る 。 (2) 測 定 手 順 測 定 手 順 は 一 般 に 図 － ５ の よ う に な る 。 ①計器本体 ②標準体 ③収納箱 ④鉄ハンマー ⑤打ち込み棒 ⑥ベースプレート ⑦線源筒 ⑧付属品収納箱 図－４ 計器の構成例（透過型） 図 － ５ 測 定 の 手 順 の 例
(3) 測 定 上 の 留 意 点 １ ） 計 器 の 運 搬 は 激 し い 衝 撃 や 振 動 を 与 え な い よ う 十 分 注 意 し て 行 う 。 ２ ） 充 電 は 十 分 し て お く 。 ３ ） RI 計 器 の 保 管 場 所 は 過 酷 な 温 度 条 件 と な ら な い と こ ろ で な け れ ば な ら な い 。 特 に 夏 の 自 動 車 の 車 内 は 要 注 意 で あ る 。 ま た 、 室 内 外 の 寒 暖 差 が 大 き い と こ ろ で は 、 結 露 に 注 意 す る こ と 。 ４ ） 標 準 体 で の 測 定 時 に は 、標 準 体 は 壁 や 器 物 か ら 1.5m 以 上 離 れ た と こ ろ に お い て 行 う 必 要 が あ る 。 ５ ） 自 然 放 射 線 の 影 響 を 除 く た め バ ッ ク グ ラ ウ ン ド 測 定 を 行 う 時 、 線 源 は 少 な く と も 20m 以 上 遠 ざ け る 必 要 が あ る 。 ６ ） 現 場 で の 測 定 地 点 は 出 来 る だ け 平 滑 に す る こ と が 大 事 で あ る 。 特 に 散 乱 型 は 測 定 面 と 計 器 底 面 と の 間 に 空 を 生 じ る と 測 定 結 果 に 大 き な 影 響 を 与 え る た め 特 に 注 意 が 必 要 で あ る 。 ７ ） 測 定 表 面 を 平 滑 に す る た め に 鉄 板 や 装 備 の プ レ ー ト 等 を 使 用 す る が 、 表 面 を 削 り 過 ぎ て 測 定 対 象 層 よ り 深 い 深 度 の デ ー タ を 取 る こ と の な い よ う 注 意 が 必 要 で あ る 。 な お 、 レ キ 分 が 多 く 、 削 る こ と に よ り 平 坦 性 を 確 保 す る 事 が 困 難 な 場 合 は 、 砂 な ど を ひ き 平 滑 に す る 。
８ ） 測 定 は 施 工 当 日 を 原 則 と し て い る の で 、 気 象 変 化 に は 十 分 注 意 し ３ 章 に 示 し た デ ー タ の 採 取 数 を 同 日 に 確 保 す る こ と を 心 掛 け る 必 要 が あ る 。 ９ ） 測 定 能 率 を 上 げ 、一 つ 一 つ の デ ー タ の 採 取 時 間 を 短 縮 す る た め に 、 測 定 ポ イ ン ト の 地 点 出 し 、 表 面 整 形 、 測 定 、 記 録 と 流 れ 作 業 化 す る こ と が 望 ま し い 。 10） 平 均 値 管 理 を 基 本 と し て い る た め 、 一 つ 一 つ の デ ー タ の バ ラ ツ キ に あ ま り 神 経 質 に な り 過 ぎ 、 測 定 や 施 工 を 無 為 に 遅 ら せ る こ と の な い よ う 注 意 す る こ と も 管 理 者 と し て 必 要 で あ る 。 ３章 RI 計器による締固め管理 ３ ． １ 締 固 め 管 理 指 標 締 固 め 度 お よ び 空 気 間 率 に よ る 管 理 を 行 う も の と し 、盛 土 材 料 の 75 ㎛ ふ る い 通 過 率 に よ り そ の 適 用 区 分 を 下 記 の と お り と す る 。 75 ㎛ ふ る い 通 過 率 が 20％未満の礫質土及び砂 質土の場合 75 ㎛ ふ る い 通 過 率 が 20％以上 50％未満の砂質 土の場合 75 ㎛ ふ る い 通 過 率 が 50％以上の粘性土の場合 締固め度による管理 締固め度による管理 または 空気間 率による管理 空気間 率による管理 解 説 こ こ で は 河 川 土 工 マ ニ ュ ア ル に 準 じ て 、75 ㎛ ふ る い 通 過 率 が 20％ 未 満 の 砂 礫 土 及 び 砂 質 土 の 場 合 は 締 固 め 度 に よ る 管 理 、 50％ 以 上 の 粘 性 土 の 場 合 は 空 気 間 率 に よ る 管 理 を 原 則 と し 、そ の 中 間 に お い て は 自 然 含 水 比 な ど 、 使 用 土 砂 の 状 況 か ら 判 断 し て ど ち ら に よ る 管 理 を 採 用 す る か 判 断 す る も の と す る 。
な お 、 河 川 土 工 マ ニ ュ ア ル お よ び 道 路 土 工 － 施 工 指 針 に は 飽 和 度 に よ る 管 理 の 規 定 も 記 載 さ れ て い る が 、 飽 和 度 は バ ラ ツ キ が 大 き い こ と か ら 、 こ こ で は 飽 和 度 に よ る 管 理 は 省 い て い る 。 ３ ． ２ 水 分 補 正 現 場 の RI 計 器 を 使 用 す る た め に は 、 予 め 土 質 材 料 ご と に 水 分 補 正 を 行 う 必 要 が あ る 。土 質 材 料 ご と の 水 分 補 正 値 を 決 定 す る た め 水 分 補 正 値 決 定 試 験 現 場 で 実 施 し な け れ ば な ら な い 。 解 説 (1) 水 分 補 正 値 RI 計 器 が 測 定 す る 水 分 量 は 、 炉 乾 燥 法 （ JIS-A1203） で 求 め ら れ る 水 分 量 の み で な く 、 そ れ 以 外 の 結 晶 水 や 吸 着 水 な ど も 含 め た 、 土 中 の 全 て の 水 分 量 に 対 応 す る も の で あ る 。 従 っ て 、 結 晶 水 や 吸 着 水 に 相 当 す る 量 を 算 出 し て 補 正 す る 必 要 が あ る 。 RI 計 器 で は 、 こ れ ら を 補 正 す る た め に 、 乾 燥 密 度 と 強 熱 減 量 を 考 慮 し た 校 正 式 が 組 み 込 ま れ て い る 。 土 質 材 料 ご と の 強 熱 減 量 試 験 を 一 般 の 現 場 試 験 室 で 実 施 す る こ と は 難 し い の で 、現 場 で RI 計 器 に よ る 測 定 と 含 水 量 試 験 を 同 一 の 場 所 の 同 一 材 料 で 実 施 し 、 水 分 補 正 を 行 う も の と す る 。 RI 計 器 は 測 定 し た 計 数 比 率 と 校 正 定 数 か ら 、 強 熱 減 量 を １ ％ ご と に 変 化 さ せ て 、 そ の と き の 含 水 比 を 推 定 計 算 し た 結 果 を 印 字 す る 機 能 を 有 し て い る 計 器 を 用 い る 必 要 が あ る 。こ の 計 算 結 果 と 含 水 量 試 験 に よ る 含 水 比 か ら 、 そ の 土 質 材 料 に 対 応 す る 強 熱 減 量 値 を 水 分 補 正 値 と 称 す 。 (2) 現 場 水 分 補 正 決 定 試 験 の 手 順 例 １ ) 現 場 の 盛 土 測 定 箇 所 で RI 計 器 の 測 定 準 備 。 a) 標 準 体 測 定 b) 標 準 体 BG 測 定 c) 現 場 BG 測 定 d) 測 定 箇 所 の 整 形 お よ び 均 し e) RI 計 器 を 測 定 箇 所 に 設 置 ２ ) 「 現 場 密 度 」 の 測 定 を 行 う 。 ３ ) 測 定 が 終 了 し た ら 、水 分 補 正 値 － 含 水 比 の 対 応 表 を 表 示 、印 字 す る 。 ４ ) RI 計 器 の 真 下 の 土 を １ ㎏ 以 上 採 取 す る 。 （ 深 さ 15 ㎝ 程 度 ま で 採 取 し 混 合 攪 拌 す る ） ５ ) 採 取 し た 土 の 含 水 量 試 験 を 実 施 す る 。 ６ ) 含 水 量 試 験 の 含 水 比 に 近 い 含 水 比 に 対 応 す る 水 分 補 正 値 を 読 み と る 。 ７ ) RI 計 器 に 水 分 補 正 値 を 設 定 す る 。 ８ ) 土 質 材 料 が 変 わ ら な い 限 り 水 分 補 正 値 を 変 更 し て は な ら な い 。 ３ ． ３ 礫 に 対 す る RI 計 器 の 適 用 範 囲 １ ． 盛 土 材 料 の 礫 率 は 60％ 以 上 で 、 か つ 細 粒 分 (75μ m ふ る い 通 過 率 )が 10％ 未 満 の 場 合 は 原 則 と し て 散 乱 型 RI 計 器 に よ る 管 理 は 行 わ な い も の と す る 。 ２ ． 径 10 ㎝ 以 上 の 礫 を 含 む 盛 土 材 料 の 場 合 に は 、 散 乱 型 及 び 透 過 型 RI 計 器 に よ る 管 理 は 行 わ な い も の と す る 。
解 説 (1) 礫 率 に 対 す る 適 用 範 囲 散 乱 型 に つ い て は 礫 率 （ ２ ㎜ 以 上 の 粒 径 の 土 が 含 ま れ る 重 量 比 ） が 70％ を 越 え る と 急 激 な 測 定 値 の 精 度 が 低 下 す る 室 内 実 験 結 果（ 実 測 値 と の 相 違 、 標 準 偏 差 の 増 加 な ど ） が あ る 。 ま た 、 現 場 試 験 に お い て も 礫 率 が 65％ ～ 70％ を 越 え る と 標 準 偏 差 が 増 加 す る 傾 向 で あ っ た 。こ れ は 礫 分 が 多 く な る と 測 定 地 点 の 表 面 整 形 が し に く く な り 平 滑 度 が 低 く な る た め で 、 特 に 散 乱 型 の 場 合 は こ の 平 滑 度 が 測 定 結 果 に 大 き く 影 響 を 受 け る た め で あ る 。 こ こ で は 、 施 工 管 理 に お け る 適 用 範 囲 で あ る こ と か ら 限 界 を 安 全 側 に と り 、 礫 率 60％ 未 満 を 散 乱 型 の 適 用 範 囲 と し た 。 な お 、 透 過 型 は 礫 率 60％ 以 上 で も 適 用 可 能 と し て い る が 、線 源 棒 の 打 ち 込 み に 支 障 と な る 場 合 が あ り 注 意 を 要 す る 。 (2) 礫 径 に 対 す る 適 用 範 囲 大 き な 礫 が 含 ま れ る 盛 土 材 料 の 場 合 に は RI 計 器 に よ る 測 定 値 に 大 き な バ ラ ツ キ が み ら れ 、 値 が 一 定 し な い こ と が 多 い 。 こ れ は 礫 率 の と こ ろ で も 述 べ た よ う に 表 面 の 平 滑 度 の 問 題 で あ る 。 す な わ ち 、 礫 径 の 大 き な も の が 含 ま れ る 盛 土 材 料 で は 表 面 の 平 滑 度 が 保 て ず 、 測 定 結 果 に 影 響 を 及 ぼ す た め 礫 径 に 対 す る 適 用 範 囲 を 設 け た 。 こ こ で は 一 層 仕 上 り 厚 さ が 通 常 20 ㎝ ～ 30 ㎝ で あ る こ と も 考 慮 し て 、 層 厚 の １ ／ ２ ～ １ ／ ３ に あ た る 10 ㎝ を RI 計 器 の 適 用 範 囲 と し た 。 た だ し 、 や む を 得 ず RI 計 器 に よ る 管 理 を 行 う 場 合 は 、 散 乱 型 ・ 透 過 型 と も 監 督 職 員 と 協 議 の 上 、 現 地 盛 土 試 験 よ り 種 々 の 基 準 値 、 指 標 を 決 定 す る も の と す る 。 ３ ． ４ 管 理 単 位 の 設 定 及 び デ ー タ 採 取 １ ． 盛 土 を 管 理 す る 単 位 （ 以 下 「 管 理 単 位 」） に 分 割 し て 管 理 単 位 毎 に 管 理 を 行 う も の と す る 。 ２ ． 管 理 単 位 は 築 堤 、路 体 、路 床 と も 一 日 の 一 層 当 た り の 施 工 面 積 を 基 準 と す る 。 管 理 単 位 の 面 積 は 1,500 ㎡ を 標 準 と す る 。 ま た 、一 日 の 施 工 面 積 が 2,000 ㎡ 以 上 の 場 合 、そ の 施 工 面 積 を ２ 管 理 単 位 以 上 に 分 割 す る も の と す る 。 ３ ． 各 管 理 単 位 に つ い て 原 則 15 個 の デ ー タ 採 取 を 行 い 、 平 均 し て そ の 管 理 単 位 の 代 表 値 と す る 。 た だ し 、一 日 の 施 工 面 積 が 500 ㎡ 未 満 で あ っ た 場 合 、デ ー タ の 採 取 数 は 最 低 ５ 点 を 確 保 す る も の と す る 。 ４ ． デ ー タ 採 取 は す べ て 施 工 当 日 に 行 う こ と を 原 則 と す る 。 ５ ． 一 日 の 施 工 が 複 数 層 に 及 ぶ 場 合 で も １ 管 理 単 位 を 複 数 層 に ま た が ら せ る こ と は し な い も の と す る 。 ６ ． 土 取 り 場 の 状 況 や 土 質 状 況 が 変 わ る 場 合 に は 、新 規 の 管 理 単 位 と し て 取 り 扱 う も の と す る 。 解 説 (1) 管 理 単 位 を 日 施 工 面 積 で 規 定 し た こ と に つ い て 従 来 、管 理 単 位 は 土 工 量（ 体 積 ）を 単 位 と し て 管 理 し て い た 。し か し 、 締 固 め の 状 態 は 面 的 に 変 化 す る こ と か ら 盛 土 の 面 的 な 管 理 を 行 う 必 要
が あ り 、 施 工 面 積 に よ っ て 管 理 単 位 を 規 定 し た 。 ま た 、 そ の 日 の 施 工 は そ の 日 に 管 理 す る の が 常 識 で あ る こ と か ら 、 １ 日 の 施 工 面 積 に よ っ て 管 理 単 位 を 規 定 す る の が 妥 当 と 考 え ら れ る 。 (2) 管 理 単 位 の 規 定 に つ い て 平 成 ４ 年 度 の 全 国 的 な ア ン ケ ー ト 結 果 に よ る と 日 施 工 面 積 は 、500～ 2,000 ㎡ の 間 に 多 く 分 布 し て お り 、 特 に 1,500 ㎡ く ら い の 施 工 規 模 が 標 準 的 で あ っ た 。 ま た 、１ 台 の 締 固 め 機 械 に よ る １ 日 の 作 業 量 は 2,000～ 2,500 ㎡ が 最 大 で あ る こ と か ら 、 管 理 単 位 の 面 積 を 原 則 1,500 ㎡ と し た 。 (3) デ ー タ の 採 取 個 数 の 規 定 に つ い て デ ー タ の 採 取 個 数 は ３ ． ５ の 解 説 に 示 し た よ う に 、 観 測 さ れ た 土 層 の バ ラ ツ キ か ら サ ン プ リ ン グ の 考 え 方 に 基 づ き 算 定 さ れ た も の で 、概 ね 15 個 と な っ た 。こ の 考 え 方 に よ れ ば 、計 測 個 数 を 増 や せ ば 、管 理 の 精 度（ 不 合 格 な 部 分 が 生 じ な い 安 全 度 ） は 高 く な る が 、 あ ま り 測 定 点 を 増 や す と 測 定 作 業 時 間 が 長 引 い て RI 計 器 の メ リ ッ ト の 一 つ で あ る 迅 速 性 が 発 揮 さ れ な く な る こ と か ら 15 点 と し た 。 現 場 で の 測 定 に 当 た っ て は こ の 1,500 ㎡ で 15 点 を 原 則 と し て 考 え る が 、 単 位 面 積 に 対 し て の 弾 力 性 を 持 た せ 、 １ 日 の 施 工 面 積 500～ 2,000 ㎡ ま で は 1,500 ㎡ と ほ ぼ 同 等 と み な し 15 点 の デ ー タ 採 取 個 数 と し た 。 一 方 、 １ 日 の 施 工 面 積 が 500 ㎡ 未 満 の 場 合 は 15 点 の デ ー タ 採 取 と す る と あ ま り に も 過 剰 な 管 理 に な る と 考 え ら れ る の で 最 低 確 保 個 数 を ５ 点 と し た 。 ま た 、 管 理 単 位 が 面 積 で 規 定 し 難 い 場 合 （ 土 工 量 は 多 い が 構 造 物 背 面 の 埋 立 て や 柱 状 の 盛 土 等 ） は 、 土 工 量 の 管 理 で も 良 い も の と す る 。 な お 、 １ 管 理 単 位 当 り の 測 定 点 数 の 目 安 を 下 表 に 示 す 。 面 積（ ㎡ ） 0 ～ 500 500 ～ 1000 1000 ～ 2000 測 定 点 数 ５ 10 15 ３．５ 管理基準値 RI 計器による管理は１管理単位当たりの測定値の平均値で行う。なお、 管理基準値は１管理単位当たりの締固め度の平均値が 90％以上とする。 解 説 (1) 管理基準値について RI 計器を用いて管理する場合は、多数の測定が可能である RI 計器の特 性を生かして、平均値による管理を基本とする。上の基準を満たしていて も、基準値を著しく下回っている点が存在した場合は、監督職員の判断に より再転圧を実施するものとする。 締固め度による規定方式は早くから使用されており、実績も多いが、自 然含水比が高く施工含水比が締固め度の規定範囲を超えているような粘性 土では適用し難い問題がある。そのため、３．１に示すように粘性土では 空気間隙率、砂質土は締固め度あるいは空気間隙率により管理する。空気 間隙率により管理する場合の管理基準値は河川土工マニュアル、道路土工 指針に準ずるものとする。
【参 考】 河川土工マニュアル、道路土工指針の管理基準値（空気間隙率） 基 準 名 河川土工マニュアル 道路土工－施工指針 区 分 河 川 堤 防 路 体 路 床 空 気 間 隙 率 （Va） によ る基準値 ・砂質土｛SF｝ 25％≦74μm＜50％ Va≦15％ ・粘性土｛F｝ ２％＜Va≦10％ ・砂質土 Va≦15％ ・粘性土 Va≦10％ 備 考 施 工 含 水 比 の 平 均 が 90％の締固め度の 得 ら れ る 含 水 比 の 範 囲の内 Wopt より湿潤 側にあること。 同 左 施 工 含 比 の 平 均 が Wopt 付近にあること。 少なくとも 90％の締固 め度の得られる含水比 の 範 囲 の 内 に あ る こ と。 〔凡例〕Wopt：最適含水比 (2) 測 定 位 置 測 定 位 置 の 間 隔 の 目 安 と し て 、 100 ㎡ （ 10m×10m） に １ 点 の 割 合 で 測 定 位 置 を 決 定 す る 。 構 造 物 周 辺 、 盛 土 の 路 肩 部 及 び 法 面 の 締 固 め が 、 盛 土 本 体 の 転 圧 と 同 時 に 行 わ れ る 場 合 、 次 の よ う な 点 に 留 意 す る 。 ① 構 造 物 周 辺 で タ イ ヤ ロ ー ラ な ど の 転 圧 機 械 に よ る 転 圧 が 不 可 能 な 場 合 は 別 途 管 理 基 準 を 設 定 す る 。 ② 特 に の り 肩 よ り 1.0m 以 内 は 本 管 理 基 準 の 対 象 と せ ず 、 別 途 締 固 め 管 理 基 準 を 設 定 す る 。 基 準 と な る 最 大 乾 燥 密 度 ｐｄmaxの 決 定 方 法 現 行 で は 管 理 基 準 値 算 定 の 分 母 と な る 最 大 乾 燥 密 度 は 室 内 締 固 め 試 験 で 求 め ら れ て い る 。 締 固 め 試 験 は 、 材 料 の 最 大 粒 径 な ど で A、 B、 C、 D、 E 法 に 分 類 さ れ て お り 、 試 験 法 （ A～ E 法 ） に よ り 管 理 基 準 値 が 異 な る 場 合 （ 路 床 ） も あ る た め 注 意 を 要 す る 。 のり肩 のり肩
表 － ２ 室 内 締 固 め 試 験 の 規 定 （地盤工学会編：土質試験法より抜粋） 呼び名 ランマー 重量（㎏） モールド 内径（㎜） 突固め層数 １層当たりの 突 固 め 回 数 許容最大 粒径（㎜） A B C D E 2.5 2.5 4.5 4.5 4.5 10 15 10 15 15 3 3 5 5 3 25 55 25 55 92 19 37.5 19 19 37.5 し か し な が ら 、 最 大 乾 燥 密 度 は 、 種 々 の 材 料 や 施 工 条 件 に よ り 決 定 し に く く 、 一 定 の 値 と し て 限 定 で き な い 場 合 も あ る 。 よ っ て 、 下 記 の よ う な 条 件 で は 、 試 験 盛 土 よ り 最 大 乾 燥 密 度 を 決 定 す べ き で あ る 。 a） 数 種 類 の 土 が 混 在 す る 可 能 性 の あ る 材 料 を 用 い る 場 合 。 b） 最 大 粒 径 が 大 き く 、レ キ 率 補 正 が 困 難 で 、室 内 締 固 め 試 験 が 実 施 で き な い よ う な レ キ 質 土 材 料 を 用 い る 場 合 。 c） 施 工 含 水 比 が 最 適 含 水 比 よ り 著 し く 高 い 材 料 を 用 い る 場 合 。 d） 上 記 以 外 の 盛 土 材 が 種 々 変 化 す る 場 合 は 、試 験 盛 土 で 基 準 値 を 決 定 す る 管 理 や 工 法 規 定 に よ り 管 理 す る 。 ＊ 〈 試 験 施 工 の 実 施 例 〉 ① 規 定 値 は 試 験 施 工 に よ り 、 所 定 の 材 料 、 締 固 め 機 械 、 締 固 め 回 数 よ り 算 定 し 決 定 す る 。 ② 締 固 め 回 数 を ２ 、４ 、８ 、10、12 回 と 変 化 さ せ 締 固 め を 行 い 、各 々 の 締 固 め 段 階 で の 乾 燥 密 度 を 15 点 測 定 し 、 そ の 平 均 値 を 求 め 、 上 限 乾 燥 密 度 を 求 め る 。 ③ 上 限 乾 燥 密 度 を 最 大 乾 燥 密 度 と 定 義 し 、 そ の 規 格 値 （Dc≧ 90％ ） で 管 理 す る 。 ④ 材 料 の 混 合 率 な ど 、層 や 場 所 等 で 変 化 す る 場 合 は そ れ ぞ れ 材 料 で 同 様 の 試 験 施 工 を 行 う か 、も し く は 、そ の 材 料 に 適 合 し た 校 正 式 を 別 途 定 め 、RI 計 器 に 設 定 す る 必 要 が あ る 。 e） 締 固 め 度 が 100％ を た び た び 越 え る よ う な 測 定 結 果 が 得 ら れ る 場 合 、 突 固 め 試 験 の 再 実 施 や 盛 土 試 験 を 実 施 し た 新 た な 基 準 を 決 定 す る 。 f） 改 良 土（ セ メ ン ト 系 、石 灰 系 ）特 殊 土 の 管 理 基 準 値 は 試 験 盛 土 に よ り 決 定 す る 。ま た 、改 良 土 の 場 合 は 材 令 に よ っ て も 変 化 す る た め 、試 験 方 法 や 管 理 基 準 値 に つ い て 別 途 定 め ら れ た 特 記 仕 様 書 に 準 ず る も の と す る 。 上限乾燥密度（ρdmax） 規格値（ρdmax×0.90） 締 固 め 回 数 乾 燥 密 度
３．６ データの採取方法 デ ー タ の 管 理 単 位 各 部 か ら 偏 り な く 採 取 す る も の と す る 。 解 説 盛 土 を 面 的 な 管 理 と し て 行 う 目 的 か ら 、 管 理 単 位 各 部 か ら 偏 り な く デ ー タ を 採 取 す る も の と す る 。 ３ ． ７ デ ー タ の 管 理 下 記 の 様 式 に 従 っ て 管 理 記 録 を ま と め る も の と す る 。 １ ． 工 事 概 要・・・・・・・・ 様 式 － １ ２ ． 材 料 試 験 結 果・・・・・・・・ 様 式 － ２ ３ ． 施工管理データ集・・・・・・・・ 様 式 － ３ ま た 、 現 場 で 測 定 し た デ ー タ は 原 則 と し て プ リ ン タ ー 出 力 結 果 で 監 督 員 に 提 出 す る も の と す る 。 解 説 各 様 式 に つ い て は 以 下 の 要 領 で ま と め る 。 様 式 － １ 工 事 概 要 ・・・・・・・ 工 事 毎 様 式 － ２ 材 料 試 験 結 果 ・・・・・・・ 材 料 毎 様 式 － ３ 施工管理データ集 ・・・・・・・ 測 定 機 器 毎 に 管 理 単 位 面 積 毎 （ 但 し 、 再 締 固 め を 行 な っ た 場 合 は 締 固 め 毎 ） ３ ． ８ 是 正 処 置 施 工 時 に お い て 盛 土 の 管 理 基 準 値 を 満 た さ な い 場 合 に は 、 適 正 な 是 正 処 理 を と る も の と す る 。 解 説 (1) 現 場 で の 是 正 処 置 と し て 、転 圧 回 数 を 増 す 、転 圧 機 械 の 変 更 、ま き 出 し 厚 の 削 減 、盛 土 材 料 の 変 更 、及 び 気 象 条 件 の 回 復 を 待 つ な ど の 処 置 を と る 。 (2) 盛 土 の 土 質 が 管 理 基 準 の 基 と な る 土 質 と 異 な っ て い る 場 合 に は 、当 然 基 準 値 に 当 て は ま ら な い の で 、 締 固 め 試 験 を 行 な わ な け れ ば な ら な い 。 (3) 礫 の 多 い 材 料 や 表 面 整 形 が う ま く で き な く て 、RI 計 器 の 測 定 値 が 著 し く バ ラ つ く 場 合 な ど に は 、砂 置 換 な ど の 他 の 方 法 に よ る こ と も 是 正 処 置 と し て あ り 得 る も の と す る 。 (4) 是 正 処 置 の 判 断 は 、そ の 日 の 全 測 定 デ ー タ を み て 、そ の 日 の 品 質 評 価 を 行 い 、是 正 処 置 が 必 要 な 場 合 翌 日 以 降 の 施 工 方 法 を 変 更 す る 。 全 体 を 見 通 し た 判 断 が 要 求 さ れ 、一 日 単 位 程 度 の 是 正 処 置 を 基 本 と す る 。た だ し 、過 度 に 基 準 値 を 下 回 る 試 験 結 果 が で た 場 合 、現 場 で の 判 断 に よ り 転 圧 回 数 を 増 す な ど の 応 急 処 置 を と る も の と す る 。 処 置 後 は RI 計 器 で 再 チ ェ ッ ク を 行 う 。 (5) 是 正 処 置 の 詳 細 に つ い て は 、 監 督 職 員 と 協 議 す る も の と す る 。
様式－１
盛 土 工 事 概 要
工 事 名 称 施 工 場 所 発 注 者 事 務 所 名 施 工 業 者 工 事 期 間 盛 土 種 類 １．道路路体 ２．道路路床 ３．河川堤防 ４．その他（ ） 総 土 工 量 ( ｍ3) (ｍ3) 平均日施工量(ｍ3) (ｍ3) 平 均 施 工 面 積 (㎡) 最 大 施 工 面 積 (㎡) 最 小 施 工 面 積 (㎡) ま き 出 し 厚 さ 転 圧 回 数 仕 上 が り 厚 さ 転 圧 機 械 機 種 規 格 ま た は 仕 様 平 均 日 施 工 時 間 1 ) 施 工 可 能 時 間 施工管理に要した時間 砂置換法 RI 法 〈工事の概要〉 〈断 面 図〉 １） 盛土工事を行なった１日の平均時間 ２） 開始時間から終了時間まで（休憩時間、昼食時間を含まず）様式－２
材 料 試 験 結 果
No. 自 然 含 水 比＊） Wn （％） （％） 土 粒 子 の 比 重 Gs 礫 比 重 Gb レ キ 含 水 量 Wa（％） （％） 最 大 粒 径 （ ㎜ ） （㎜） 37.5 ㎜以上 （％） 19.0 ～37.5 ㎜ （％） 9.5 ～19.0 ㎜ （％） 4.75～ 9.5 ㎜ （％） 2.0 ～ 4.75 ㎜ （％） レ キ 分 合 計 （％） 砂 分 75μm ～ 2.0mm （％） 粒 度 組 成 細 粒 分 75μm 以下 （％） 液 性 限 界 WL（％） （％） 塑 性 限 界 Wp（％） （％） 塑 性 指 数 Ip コンシ ス テ ン シ ー 強 熱 減 量 Ig（％） （％） 最 大 乾 燥 密 度 pdmax （ｔ/ｍ3） 材 料 試 験 結 果 最 適 含 水 比 Wopt（％） （％） 日 本 統 一 土 質 分 類 土の分類 俗 称 名 土 質 改 良 材 の 種 類 改 良 材 添 加 量 （ 対 乾 燥 密 度 ） 試 料 の 準 備 お よ び 使 用 方 法 ａ ｂ ｃ 締固め試験の種類（JIS A 1210－1990） Ａ Ｂ Ｃ Ｄ Ｅ ＊）ある程度以上の粒径を取り除いた室内用の試料ではなく、なるべく盛土に近い試料の含水 比を得る観点から、室内突固め試験に用いる土ではなく現場から採取した土を使用する。様式－３
盛 土 施 工 デ ー タ
管理単位番号（ ） 計測回（ 回目） 工 事 名 称 計 測 の 種 類 １．散乱型RI 試験 ２．透過型 RI 試験 計 測 日 層 番 号 全 層の内 層目 計 測 者 名 盛 土 前 日 の 天 候 盛 土 時 の 天 候 計 測 時 の 天 候 最 大 乾 燥 密 度 最適含水比（％） 管 理 基 準 値 標 準 体 ( 密 度 ) 標 準 体 ( 水 分 ) 標準体(密度)B.G. 標準体(水分)B.G. 計数率 現 場(密度)B.G. 現 場(水分)B.G. 転圧機械 規 格 転 圧 回 数 測 定 番 号 湿 潤 密 度 t ／ ｍ3 乾 燥 密 度 t ／ ｍ3 含 水 比 ％ 締 固 め 度 ％ 空気間隙率 ％ 飽 和 度 ％ 平 均 値 最 大 値 最 小 値 個 数 標 準 偏 差 砂 置 換 測 定 番 号 湿潤密度 乾燥密度 含 水 比 Dc va Sr４．レディーミクストコンクリート単位水量測定要領
１．適用範囲 本要領は、レディーミクストコンクリートの単位水量測定について、測定方法及び管理 基準値等を規定するものである。 なお、水中コンクリート、転圧コンクリート等の特殊なコンクリートを除き、１日当た りコンクリート種別ごとの使用量が 100 ㎥以上施工するコンクリート工を対象とする。 ２．測定機器 レディーミクストコンクリートの単位水量測定機器については、エアメータ法かこれと 同程度、あるいは、それ以上の精度を有する測定機器を使用することとし、施工計画書に 記載させるとともに、事前に機器諸元表、単位水量算定方法を監督職員に提出するものと する。また、使用する機器はキャリブレーションされた機器を使用することとする。 ３．品質の管理 受注者は、施工現場において、打込み直前のレディーミクストコンクリートの単位水量 を本要領に基づき測定しなければならない。 ４．単位水量の管理基準 測定したレディーミクストコンクリートの単位水量の管理値は、「レディーミクストコン クリートの品質確保について」の運用について（平成 15 年 10 月 2 日付け国コ企第３号） によるものとする。 ５．単位水量の管理記録 受注者は、測定結果をその都度記録（プリント出力機能がある測定機器を使用した場合 は、プリント出力）・保管するとともに、測定状況写真を撮影・保管し、監督職員等の請求 があった場合は遅滞なく提示するとともに、検査時に提出しなければならない。また、１ 日のコンクリート打設量は単位水量の管理シートに記載するものとする。 ６．測定頻度 単位水量の測定頻度は、（１）および（２）による。 （１）２回／日（午前１回、午後１回）、または、重要構造物では重要度に応じて 100～ 150 ㎥に１回 （２）荷卸し時に品質の変化が認められたとき。 なお、重要構造物とは、高さが５ｍ以上の鉄筋コンクリート擁壁（ただし、プレキャス ト製品は除く。）、内空断面が 25 ㎡以上の鉄筋コンクリートカルバート類、橋梁上・下部（た だしＰＣは除く。）、トンネル及び高さが３ｍ以上の堰・水門・樋門とする。 ７．管理基準値・測定結果と対応 （１）管理基準値 現場で測定した単位水量の管理基準値は次のとおりとして扱うものとする。 区分 単位水量（㎏/㎥） 管理値 配合設計±15 ㎏/㎥ 指示値 配合設計±20 ㎏/㎥ 注）示方配合の単位水量の上限値は、粗骨材の最大寸法が 20～25 ㎜の場合は 175 ㎏/㎥、 40 ㎜の場合は 165 ㎏/㎥を基本とする。（２）測定結果と対応 ａ 管理値内の場合 測定した単位水量が管理値内の場合は、そのまま打設して良い。 ｂ 管理値を超え、指示値内の場合測定した単位水量が管理値を超え指示値内の場合は、その まま施工してよいが、受注者は、水量変動の原因を調査し、生コン製造者に改善の指示をし なければならない。 その後、管理値内に安定するまで、運搬車の３台毎に１回、単位水量の測定を行うこととす る。 なお、「管理値内に安定するまで」とは、２回連続して管理値内の値を観測することをいう。 ｃ 指示値を超える場合測定した単位水量が指示値を超える場合は、その運搬車は打込まずに 持ち帰らせるとともに、受注者は、水量変動の原因を調査し、生コン製造者に改善を指示し なければならない。その後、単位水量が管理値内になるまで全運搬車の測定を行う。 なお、管理値または指示値を超える場合は１回に限り試験を実施することができる。再試験 を実施した場合は２回の測定結果のうち、配合設計との差の絶対値の小さいほうの値で評価し て良い。
管理値内に安定するまで測定 管理値内に安定するまで測定 資料採取 管理値内 指示値超 管理値超 指示値以下 実施 実施 管理値内 指示値超 管理値超 指示値以下 無 管理値内 ＝配合設計±15 ㎏/㎥以下の 範囲にある場合 指示値超 ＝配合設計±20 ㎏/㎥ を越える場合 管理値を超え、指示値内 ＝配合設計±15 ㎏/㎥ を超え、±20 ㎏/㎥以下 の範囲にある場合 再試験実施の判断 測定結果の判定 ２回の測定値のうち、配合設計との差の 絶対値の小さいほうの値で判定 不合格（→持ち帰り） 原因を調査し、改善を指示 ※ 指示値内になる まで、全車測定 荷卸地点の レディーミクストコンクリート 測定結果の 判定 単位水量の測定 単位水量の測定 再試験実施の判断 合格 （→打設） 原因を調査し、 改善を指示（→打設） レディーミクストコンクリートの単位水量測定の管理フロー図
レディーミクストコンクリートの
単位水量測定の管理図（㎏/㎥）
５．非破壊試験によるコンクリート構造物中の配筋状態及びかぶり測定要領

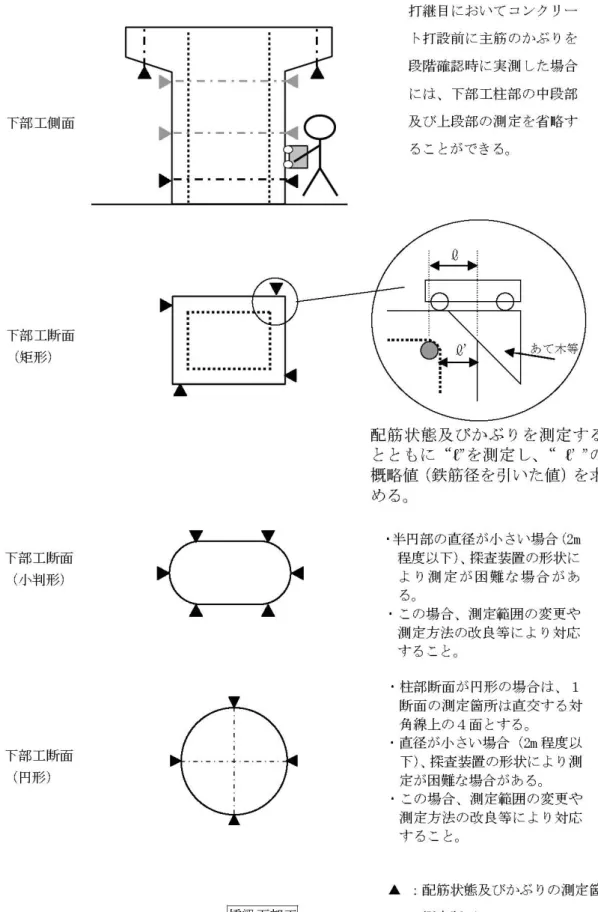

1. 適用範囲 この要領は請負者の施工管理（出来形管理）において、コンクリート構造物内部の鉄筋 の配筋状態及びかぶりを対象として探査装置を用いた非破壊試験にて測定を行う場合に 適用する。なお、対象構造物としては、当面、橋梁上・下部工及び重要構造物である内空 断面積 25 ㎡以上のボックスカルバート（工場製作のプレキャスト製品は全ての工種にお いて対象外）とし、施工条件等によりこの要領（案）によりがたい場合は､監督職員と協 議の上、適用範囲を変更してもよい。 請負者は、監督職員が立会を行う場合には、足場の存置に努めるものとする。 また、完成検査、中間技術検査等において、発注者から足場設置等の検査に必要な指示 があった場合は検査できるように準備するものとする。 2. 測定の対象等 (1) 測定断面数及び測定箇所 対象構造物において、原則として表 1 に示す数の測定断面を設定し、各断面におい て、測定箇所を設定する。測定箇所は、60 ㎝ 以上×60 ㎝ 以上の範囲（P9 の図 3） と し、図 2(P3～4)を参考として、応力が大きく作用する箇所や隅角部等施工に際してか ぶり不足が懸念される箇所、コンクリートの剥落の可能性がある箇所などから選定する ものとする。ただし、測定断面数や測定範囲等について、対象構造物の構造や配筋状態 等により上記により難い場合は、発注者と協議の上変更してもよい。 表 1 対象構造物と測定断面数等 対象構造物 測定断面数 測定箇所 試験方法 橋梁上部工 一径間あたり２断面 図 2 参照 電磁誘導法 橋梁下部工 柱部 ３断面（注１） 張り出し部 ２箇所 図 2 参照 電磁波レーダ法 重要構造物の ボックスカルバート工 １基あたり２断面 図 2 参照 電磁誘導法、 電磁波レーダ法 ・ 構造物の条件、測定装置の性能等を考慮して試験方法を選定することとするが、試験方法の特性 及び想定される設計かぶりより、上部工は電磁誘導法、下部工は電磁波レーダ法を使用することを 原則とする。 ・ 表 2（Ｐ5）に示す性能を確保できる試験方法により実施すること。 ・ 電磁波レーダ法については、現場の工程に支障の及ばない範囲においてコンクリートの乾燥期間 を可能な限り確保した上で測定を行うこと。 注１) 打継目においてコンクリート打設前に主筋のかぶりを段階確認時に実測した場合には、実測 付近の中段、上段の測定を省略することができる。 (2) 測定対象 配筋状態の測定は、鉄筋間隔、測定長さあたりの本数（P10 図 4 参照）を対象とす る。かぶりの測定は、設計上最外縁の鉄筋（上部工のスターラップ、下部工の帯鉄筋等） を対象に行うこととする。なお、鉄筋の腐食によるコンクリート表面の剥離、崩落を防 止する観点から帯鉄筋等がある場合は、同様にそれらのかぶりも測定する。図 1 測定対象 注２) 「かぶり」は、各示方書等において以下の様に記述されている。 ・ 共通仕様書：コンクリート表面から鉄筋までの最短距離 ・ 道路橋示方書：鋼材の最外面からコンクリート表面までの距離、すなわちかぶりの最小値 ・ コンクリート標準示方書：鋼材あるいはシースの表面からコンクリート表面までの最短距離で計 測したコンクリートの厚さ
3. 使用機材 (1) 校正 探査装置は、メーカー等により校正された機材を用い、使用に際して校正記録を確認す るものとする。 (2) 使用機材 探査装置は、表 2 の性能を満たすものを使用すること。 なお、記録装置は、得られたデジタル又はアナログ出力を記録できるものとする。 表 2 探査装置の性能（電磁誘導、電磁波レーダ法共） 種 別 項 目 要求性能（電磁誘導、レーダ共） 対象となる鉄筋の種類 呼び名 D10～D51 (注３)を測定でき ること 距離 5 ㎜以下であること 基本性能 分解能 かぶり 2～3 ㎜以下であること 間隔の測定精度 ±10 ㎜以下であること かぶりの測定精度 ±5 ㎜以下であること 設計かぶりが 50 ㎜未満の場合 75 ㎜の鉄筋間隔が測定できること 電磁誘 導法 設計かぶりが 50 ㎜以上の場合 設計かぶり×1.5 の距離の鉄筋間隔 が測定できること 設計かぶりが 75 ㎜未満の場合 75 ㎜の鉄筋間隔が測定できること 測定精度 測 定 可 能 な 鉄筋の間隔 (中心間距離) 電磁波レ ーダ法 設計かぶりが 75 ㎜以上の場合 設計かぶりの距離の鉄筋間隔が測 定できること 記録機能 データの記録 デジタル記録であること。 容量(注４)１日分の結果を有する こと 注３) 当該工事で使用する鉄筋径が探査可能であれば可 注４) 装置内の記録だけでなく、データをパソコンに転送、メモリーカードに記録でき る機能などでも良い。 ※ 電磁誘導法及び電磁波レーダ法以外で上記に示す性能を確保できる試験法により実施す る場合は、事前に監督職員の承諾を得るものとする。 4. 測定者 本測定の実施に際しては、各試験に固有の検査技術ならびにその評価法について十分な 知識を有することが必要である。このため、測定者について、事前に監督職員の承諾を得 た者が実施するものとする。 5. 事前調査 探査試験を開始する前に、探査箇所の設計図及び完成図等の既存資料より、測定対象の コンクリート構造物の設計諸元（形状、鉄筋径、かぶり、間隔等）を事前に確認する。
6. 測定方法 (1) 測定精度向上のための補正方法 1) 電磁波レーダ法における比誘電率分布及びかぶりの求め方 電磁波レーダ法による測定は、測定対象物のコンクリートの状態（特に含水率の影響 が大きい）により比誘電率が異なることにより、測定に先立ち比誘電率分布を求めるも のとする。 2) 電磁誘導法におけるかぶり測定値の補正方法及びかぶりの求め方 電磁誘導法による測定では、鉄筋の配筋状態が異なると磁場の影響が異なるため、か ぶり測定値の補正が必要となる。したがって、実際の配筋状態によって補正値を決定し ておく。 表 3 補正測定が必要な条件及び頻度 測定頻度 補正が必要な条件 配筋条件 コンクリート条件 電 磁 波 レ ー ダ 法 に お け る 比 誘 電 率 分 布 及 び か ぶ り の 求 め方 含水状態が異なると考えられる部位 ごとに測定 例えば、 ・ コンクリート打設日が異な る場合 ・ 脱型時期が異なる場合 ・ 乾燥状態が異なる場合（例 えば、南面は日当たりがいいが、北 面はじめじめしている）など 配筋条件が異 なる毎に測定 現 場 施 工 条 件 を 考 慮 し、測定時のコンクリ ート含水率が同一とな ると考えられる箇所毎 電 磁 誘 導 法 に お け る か ぶ り 測 定 値 の 補 正 方 法 及 び か ぶ りの求め方 鉄筋間隔が設計かぶりの 1．5 倍以下 の場合 配筋条件が異 なる毎に測定 － (2) 測定面の処理 コンクリート構造物は測定が良好に実施出来るよう、コンクリート構造物の汚れ等測定 を妨げるものが存在する場合には、これらを除去する等、測定面の適切な処理を行う。 (3) 探査試験 コンクリート構造物中の配筋状態及びかぶりの探査は、走査線上に探査装置を走査する ことによって行う。以下に基準線、走査線の設定から測定までの手順を示す。なお、各段 階において参照する図については、下部工柱部を想定して作成している。 1) 基準線、走査線の設定及び鉄筋位置のマーキング 探査面（コンクリート表面）の探査範囲（60 ㎝×60 ㎝ 以上）内に予想される鉄筋 の軸方向に合わせて、直交する２本の基準線（Ｘ、Ｙ軸）を定めマーキングする。次 に、基準線に平行にＸ軸、Ｙ軸それぞれ測定範囲の両端及び中央に走査線 3 ライン を格子状にマーキングする。マーキングされた走査線上を走査することにより配筋状 態の探査を行い、鉄筋位置のマーキングを行う（図３参照）。

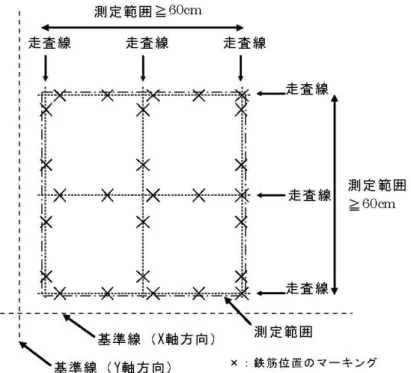

図 3 配筋状態の測定（鉄筋位置のマーキング） 2) 鉄筋位置の作図及びかぶり走査線の設定 鉄筋位置のマーキング 3 点を結び、測定面に鉄筋位置を示す。作図された鉄筋位 置により配筋状態を確認した後、かぶりの測定に際し、鉄筋間の中間を選定し、測定 対象鉄筋に直交する 3 ラインのかぶり測定走査線を設定する（図 4 参照）。 図 4 鉄筋位置の作図及びかぶり走査線の設定
3) かぶりの測定 かぶり測定走査線にて測定を行い、全ての測点の測定結果について表 5 の判定基 準により適否の判断を行う（図 5 参照）。また、帯鉄筋等がある場合は、それらのか ぶりを測定、もしくは、既知の鉄筋径より推定し、その値が表 5 の判定基準を満た すこととする。 図 5 かぶりの測定 (4) 鉄筋の位置とかぶりの測定が困難な場合 電磁波レーダ法による測定の場合、以下の条件に該当する構造物は測定が困難とな る可能性がある為、それらの対処法について検討しておくものとする。 ・ 鉄筋間隔がかぶり厚さに近いか小さい場合。 ・ 脱型直後，雨天直後など，コンクリート内に水が多く含まれている場合。 ・ 鉄筋径が太い場合。 7. 規格値 配筋状態及びかぶりの規格値は、出来形管理基準において表 4 の様に示されている。 本試験においては、これらの規格値と測定による誤差を考慮し、表 5 により適否の判定 を行うものとする。なお、判定を行う際の測定値は、単位は㎜、有効桁数は小数点第 1 位 とし、小数点第 2 位を四捨五入するものとする。 適否の判断において不良となった測点については、当該測点から鉄筋間隔程度離して両 側に走査線を設定し、再測定を行い適否の判断を行う。再測定において 1 測点でも不良と なった場合は、不合格とする（図 7 参照）。

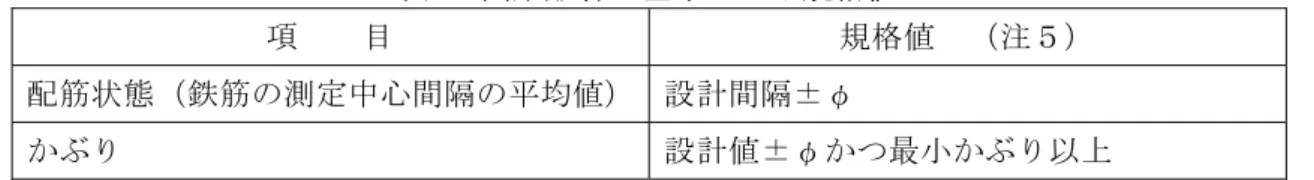

表 4 出来形管理基準による規格値 項 目 規格値 （注５） 配筋状態（鉄筋の測定中心間隔の平均値） 設計間隔±φ かぶり 設計値±φかつ最小かぶり以上 φ：鉄筋径 表 5 非破壊試験結果の判定基準 項 目 判定基準 （注６） 配筋状態（鉄筋の測定中心間隔の平均値） 規格値±10 ㎜ 上記判定基準を満たさなかった場合 設計本数と同一本数以上 かぶり （設計値＋φ）×1.2 以下かつ 下記いずれかの大きい値以上 （設計値－φ）×0.8 又は 最小かぶり×0.8 φ：鉄筋径 注５) 出来形管理基準による配筋状態及びかぶりの規格値（以下、規格値という）は、出来形管 理基準において表 4 の様に示されている。コンクリート打設後の実際の配筋状態及びかぶ りは、この「規格値」を満たしていれば適正であるといえる。 なお、「規格値」において、±φの範囲（ただし、かぶりについては最小かぶり以上）を 許容しているが、これは施工誤差を考慮したものである（図 6 Ａ部分 参照）。 注６) 現状の非破壊試験の測定技術においては、実際の鉄筋位置に対して測定誤差が発生する。 このため、非破壊試験においては、測定誤差を考慮して判定基準を定めている。 「判定基準」では、この測定誤差の精度を、鉄筋の測定中心間隔の平均値については±10 ㎜、かぶりについては±20％以内であるとして、「規格値」よりも緩和した値としている（図 6 Ｂ部分 参照）。 図 6 かぶりの施工誤差及び測定誤差

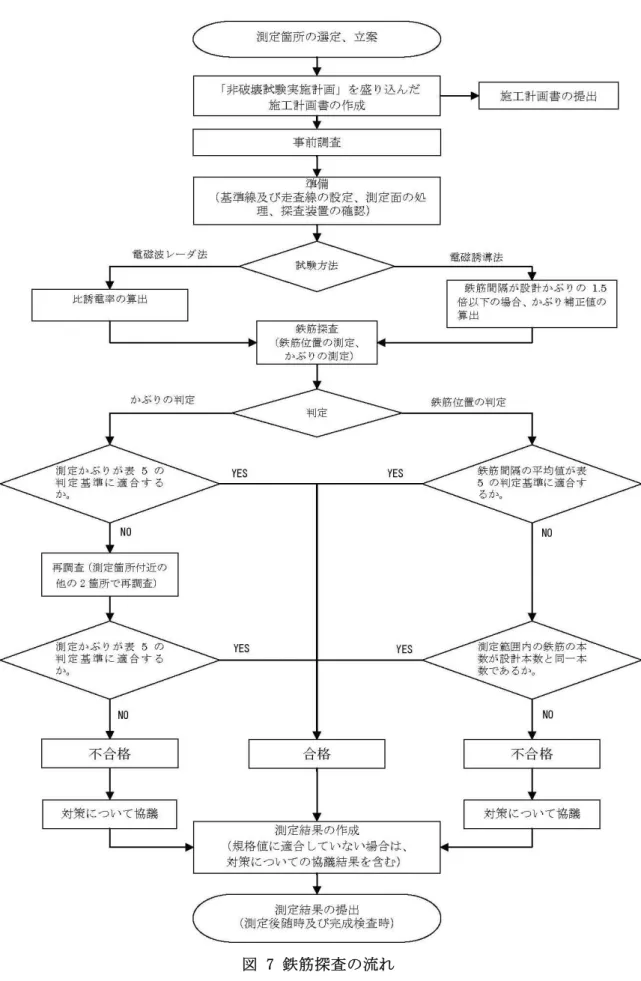

8. 報告 この非破壊試験は、工事目的物の出来形及び品質規格の確保を図ることを目的として請 負者が実施するものであり、測定方法や測定箇所等について施工計画書に記載し提出する とともに、測定結果は、表 6 に示す内容を網羅した上で測定結果報告書を作成し、測定 後随時及び工事完成検査時に提出・報告を行うこと。 図 7 に鉄筋探査の流れを示す。 9. 検査の実施 検査職員は、完成検査時に対象となる全ての測定結果報告書を確認する。また、測定結 果報告書の確認に加え、任意の位置を選定（１箇所以上）し、本要領に基づき非破壊試験 を実施し、鉄筋の配筋状態及びかぶりの適否を判断する。足場等が必要となる位置の測定 を実施する場合は、あらかじめ、足場等の確保を指示しておくものとする。 なお、中間技術検査においても、対象となる全ての測定結果報告書を確認うるものとす る。（現地における任意位置での測定については、完成検査時の実施とする）

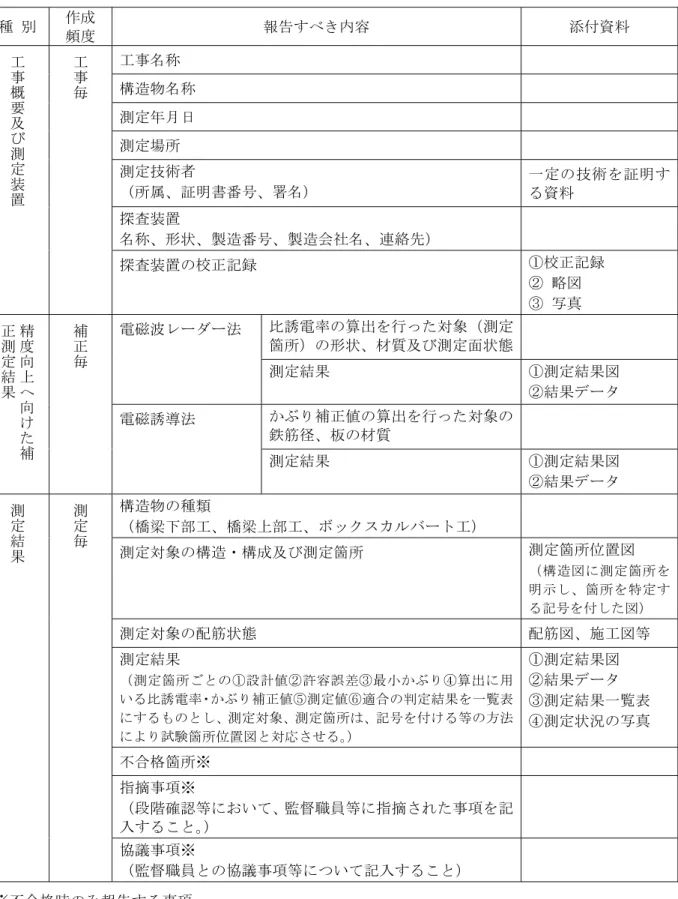

表 6 報告書に記載すべき事項 種 別 作成 頻度 報告すべき内容 添付資料 工事名称 構造物名称 測定年月日 測定場所 測定技術者 （所属、証明書番号、署名） 一定の技術を証明す る資料 探査装置 名称、形状、製造番号、製造会社名、連絡先） 工事概要及 び 測定装 置 工事毎 探査装置の校正記録 ①校正記録 ② 略図 ③ 写真 比誘電率の算出を行った対象（測定 箇所）の形状、材質及び測定面状態 電磁波レーダー法 測定結果 ①測定結果図 ②結果データ かぶり補正値の算出を行った対象の 鉄筋径、板の材質 精度向上へ向けた補 正測定結果 補正 毎 電磁誘導法 測定結果 ①測定結果図 ②結果データ 構造物の種類 （橋梁下部工、橋梁上部工、ボックスカルバート工） 測定対象の構造・構成及び測定箇所 測定箇所位置図 （構造図に測定箇所を 明示し、箇所を特定す る記号を付した図） 測定対象の配筋状態 配筋図、施工図等 測定結果 （測定箇所ごとの①設計値②許容誤差③最小かぶり④算出に用 いる比誘電率・かぶり補正値⑤測定値⑥適合の判定結果を一覧表 にするものとし、測定対象、測定箇所は、記号を付ける等の方法 により試験箇所位置図と対応させる。） ①測定結果図 ②結果データ ③測定結果一覧表 ④測定状況の写真 不合格箇所※ 指摘事項※ （段階確認等において、監督職員等に指摘された事項を記 入すること。） 測定結 果 測定 毎 協議事項※ （監督職員との協議事項等について記入すること） ※不合格時のみ報告する事項 注 ）電磁波レーダ法及び電磁誘導法以外の試験方法で測定を行った場合の報告書の記載事項 については監督職員と協議の上作成するものとする。
６．微破壊・非破壊試験によるコンクリート構造物の強度測定要領

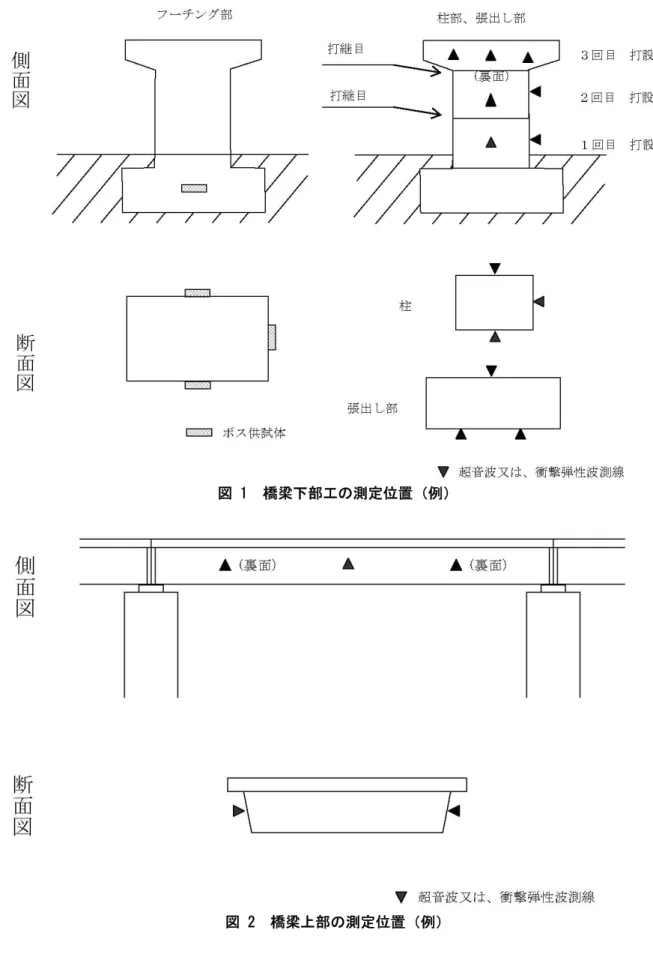

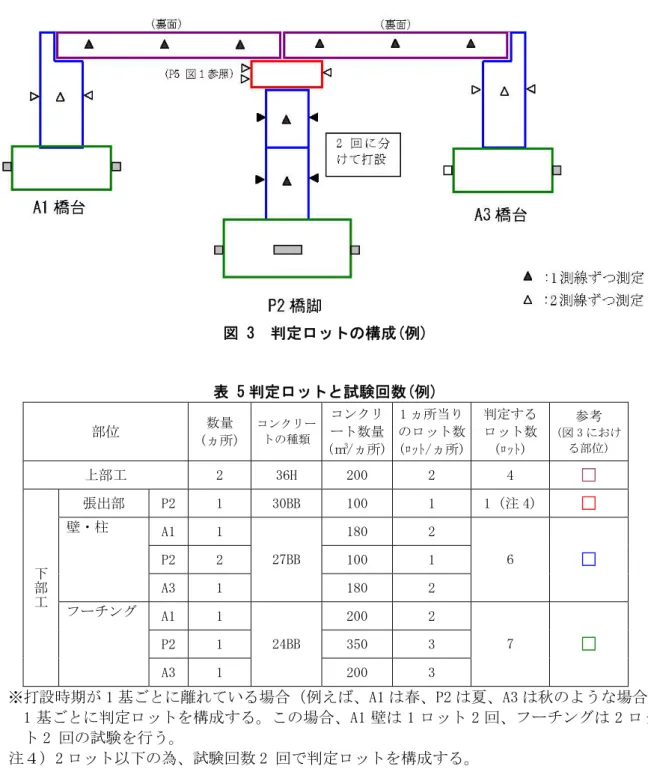

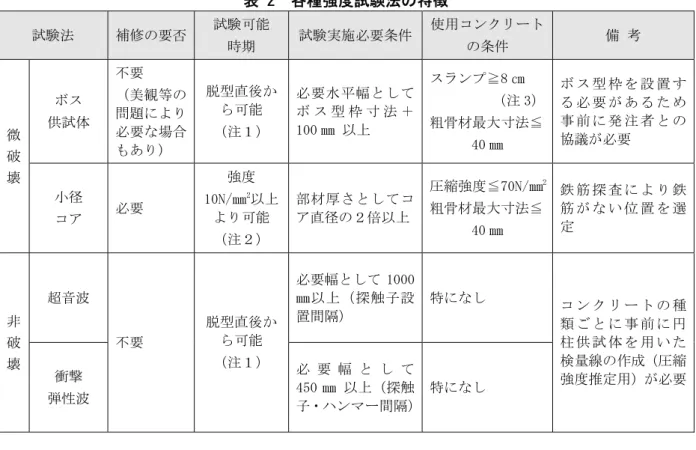

１. 適用範囲 この要領は請負者の施工管理（品質管理）及び発注者の検査において、コンクリート構造物 の強度測定を行う場合に適用する。なお、対象構造物としては、当面、橋梁上・下部工（工場 製作のプレキャスト製品は対象外）とする。 また、完成検査、中間技術検査等において、発注者から足場設置等の検査に必要な指示があ った場合は検査できるように準備するものとする。 本要領の「２.測定の対象等」～「７.報告」については、請負者の施工管理（品質管理）に 関する記述であり、「８.検査の実施」については、発注者の検査に関する記述となっている。 なお、非破壊試験にて測定される値は非破壊検査特有の誤差を有した概算値であり、この要 領にて定める判定基準を下回った場合は、微破壊試験によりその測定値の信頼性を確認するこ とを前提とする。 ２. 測定の対象等 （1） 対象構造物に対する測定方法 コンクリート構造物の強度測定の試験は、構造物の対象部位毎に表 1 に従い実施する。 強度測定に用いる技術は、「微破壊試験」と「非破壊試験」に大別され、その特徴を表 2 に示す。 本測定の対象構造物である、橋梁上部、橋梁下部工に対して、完成後不可視部分となるフ ーチング部は、「ボス供試体」による試験を標準とする。これは、供試体による試験精度が、 非破壊試験に対して高いことに加え､型枠脱型直後から供試体の採取が可能であり、埋戻し などの工程への影響が避けられるためである。さらに、ボス供試体の割取り面は、平滑な状 態ではないが、埋戻しされる場合、補修の必要性がない。なお、埋戻し等の工程に支障がな い場合には、ボス供試体に替えて「小径コア」による試験を実施しても良い。 完成後可視部分である、柱部及び桁部は、非破壊試験である「超音波」及び「衝撃弾性波」 のいずれかの方法で実施する。これは、非破壊試験は、微破壊試験に比較して比較的簡易に 実施できるためコンクリート構造物の初期強度のみならず、継続して試験を行うことにより、 維持管理段階においてコンクリート構造物の強度を把握することができ、これにより対象構 造物の品質の一層の向上を目指すものである。また、非破壊試験による強度推定値が合否判 定基準を満たさない場合には、構造体に与える損傷が小さい、「小径コア」による試験を実 施する。 表 1 構造物の対象部位による強度試験法 対象 対象部位 強度試験法 橋梁上部工 桁部 非破壊試験（衝撃弾性波又は、超音波） ※非破壊試験において判定基準を満たしていない 場合には、小径コア試験を実施（図 4 参照） 柱部、張出し部 非破壊試験（衝撃弾性波又は、超音波） ※非破壊試験において判定基準を満たしていない 場合には、小径コア試験を実施（図 4 参照） 橋梁下部工 フーチング部 ボス供試体による試験 ※工程等に支障がない場合には、小径コアによる 試験を実施しても良い表 2 各種強度試験法の特徴 試験法 補修の要否 試験可能 時期 試験実施必要条件 使用コンクリート の条件 備 考 ボス 供試体 不要 （美観等の 問題により 必要な場合 もあり） 脱型直後か ら可能 （注１） 必要水平幅として ボ ス 型 枠 寸 法 ＋ 100 ㎜ 以上 スランプ≧8 ㎝ （注 3） 粗骨材最大寸法≦ 40 ㎜ ボ ス 型 枠 を 設 置 す る 必 要 が あ る た め 事 前 に 発 注 者 と の 協議が必要 微 破 壊 小径 コア 必要 強度 10N/㎜2以上 より可能 （注２） 部材厚さとしてコ ア直径の２倍以上 圧縮強度≦70N/㎜2 粗骨材最大寸法≦ 40 ㎜ 鉄 筋 探 査 に よ り 鉄 筋 が な い 位 置 を 選 定 超音波 必要幅として 1000 ㎜以上（探触子設 置間隔） 特になし 非 破 壊 衝撃 弾性波 不要 脱型直後か ら可能 （注１） 必 要 幅 と し て 450 ㎜ 以上（探触 子・ハンマー間隔） 特になし コ ン ク リ ー ト の 種 類 ご と に 事 前 に 円 柱 供 試 体 を 用 い た 検量線の作成（圧縮 強度推定用）が必要 注１) 測定精度を向上するため可能な限りコンクリート材齢 28 日に近い時期に試験を実施 することが望ましいが、現場の工程に支障の及ばないよう材齢によらず、同日中に複 数個所の試験を行うことができる。 注２) コンクリートの配合によるが目安として打設日から 1 週間以後 注３) スランプ 8 ㎝は購入時に指定する値であり、測定値は許容の下限値である 5.5 ㎝以上 のコンクリートを使用
