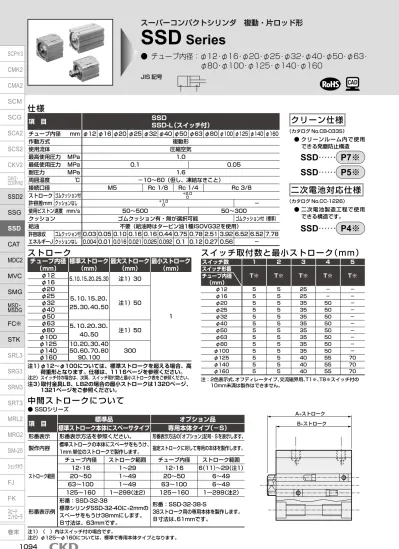

SCP 3 CMK2 CMA2 スーパーコンパクトシリンダ複動 片ロッド形 SSD Series チューブ内径 :φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ140 φ160 JIS 記号 SCM 仕様 SCG SSD 項目 SSD-L( スイッチ付

JIS 記号

スーパーコンパクトシリンダ 複動・片ロッド形

SSD ^Series

● チューブ内径：φ12・φ16・φ20・φ25・φ32・φ40・φ50・φ63・

φ80・φ100・φ125・φ140・φ160

注1）（ ）内はスイッチ付の場合です。

注2）φ125〜φ160については、標準で専用本体タイプとなります。

● SSDシリーズ

中間ストロークについて

SSD ……

SSD ……

SSD ……

● クリーンルーム内で使用 できる発塵防止構造

● 二次電池製造工程で使用 できる構造です。

クリーン仕様

二次電池対応仕様

注1）φ12〜φ100については、標準ストロークを超える場合、高 荷重形となります。仕様は、1116ページを参照ください。

注2）スイッチ付の場合は、次頁、スイッチ取付数と最小ストローク表をご参照ください。

注3）取付金具LB、LB2の場合の最小ストロークは1320ページ、

1321ページをご参照ください。

ストローク 仕様

項 目 SSD

SSD-L（スイッチ付）

チューブ内径 mm φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ140 φ160

作動方式 複動形

使用流体 圧縮空気

最高使用圧力 MPa 1.0

最低使用圧力 MPa 0.1 0.05

耐圧力 MPa 1.6

周囲温度 ℃ −10〜60（但し、凍結なきこと）

接続口径 M5 Rc 1/8 Rc 1/4 Rc 3/8

ストローク 許容差mm

ゴムクッション付

クッションなし −

使用ピストン速度 mm/s 50〜500 50〜300

クッション ゴムクッション有・無が選択可能 ゴムクッション付（標準）

給油 不要（給油時はタービン油1種ISOVG32を使用）

許容吸収 エネルギーJ

ゴムクッション付 0.03 0.05 0.10 0.16 0.16 0.44 0.75 0.78 2.51 3.92 6.52 6.52 7.78 クッションなし 0.004 0.01 0.016 0.021 0.025 0.092 0.1 0.12 0.27 0.56 −

チューブ内径

（mm） 標準ストローク

（mm） 最大ストローク

（mm） 最小ストローク

（mm）

φ12 5、10、15、20、25、30 注1）30

1 φ16

φ20

5、10、15、20、

25、30、40、50 注1）50 φ25

φ32 φ40 φ50

φ63 5、10、20、30、

40、50 注1）50 φ80

φ100

φ125 10、20、30、40 50、60、70、80

90、100 300 φ140

φ160

項 目 標準品 オプション品

標準ストローク本体にスペーサタイプ 専用本体タイプ（−S）

形番表示 形番表示方法を参照ください。 形番表示方法の「オプション」記号 - Ｓを表示します。

製作内容 標準ストロークの本体にスペーサをもうけ、

1mm 単位のストロークで製作します。 指定ストロークに対して専用の本体を製作します。

ストローク範囲

チューブ内径 ストローク範囲 チューブ内径 ストローク範囲 12・16 1〜29 12・16 6（11）〜29（注1）

20〜50 1〜49 20〜50 6〜49

63〜100 1〜49 63〜100 6〜49

125〜160 1〜299（注2） 125〜160 1〜299（注2）

形番表示例

形番：SSD-32-38

標準シリンダSSD-32-40に+2mmの スペーサをもうけ38mmにします。

Ｂ寸法は、63mmです。

形番：SSD-32-38-S

38ストローク用の専用本体を製作します。

Ｂ寸法は、61mmです。

注：2色表示式、オフディレータイプ、交流磁界用、T1※、T8※スイッチ付の 10mm未満は製作はできません。

スイッチ取付数と最小ストローク（mm）

スイッチ数 1 2 3 4 5

スイッチ形番

T※ T※ T※ T※ T※

チューブ内径

（mm）

φ12 5 5 25 − −

φ16 5 5 25 − −

φ20 5 5 35 50 −

φ25 5 5 35 50 −

φ32 5 5 35 50 −

φ40 5 5 35 50 −

φ50 5 5 35 50 −

φ63 5 5 35 50 −

φ80 5 5 35 50 −

φ100 5 5 35 50 −

φ125 5 5 40 55 70

φ140 5 5 40 55 70

φ160 5 5 40 55 70

+1.00

+2.00

P7 ※

P4 ※ P5 ※

（カタログ No.CC-1226）

（カタログ No.CB-033S）

A+ストローク B+ストローク

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末

SSD

^Series

仕様

ストローク（mm） 5 10 15 20 25 30 40 50

チューブ内径（mm） スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付 スイッチ無 スイッチ付

φ12 36 86 44 86 53 95 61 103 70 112 72 114 — — — —

φ16 48 104 59 104 69 114 80 125 91 136 102 147 — — — —

φ20 63 138 75 150 88 163 101 176 113 188 126 201 151 226 176 251 φ25 87 178 102 193 118 209 134 225 150 241 165 256 197 288 228 319 φ32 122 236 144 258 166 280 188 302 209 323 231 345 275 389 318 432 φ40 183 326 210 353 236 379 263 406 290 433 316 459 369 512 422 565 φ50 299 493 341 535 383 577 425 619 467 661 510 704 594 788 678 872 φ63 452 731 507 786 — — 617 896 — — 727 1006 838 1117 948 1227 φ80 841 1254 928 1341 — — 1101 1514 — — 1274 1687 1448 1861 1621 2034 φ100 1319 1886 1433 2000 — — 1660 2227 — — 1888 2455 2115 2682 2343 2910

ストローク チューブ （mm）

内径（mm）

10 20 30 40 50 60 70 80 90 100

スイッチ無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ 付 スイッチ

無 スイッチ φ125 4.35 4.45 4.62 4.72 4.88 4.98 5.15 5.25 5.41 5.51 5.68 5.78 5.94 6.04 6.21 6.31 6.47 6.57 6.74 6.84付 φ140 6.33 6.44 6.63 6.74 6.94 7.05 7.24 7.35 7.55 7.66 7.85 7.96 8.16 8.27 8.46 8.57 8.77 8.88 9.07 9.18 φ160 8.64 8.76 9.02 9.14 9.4 9.52 9.78 9.9 10.16 10.28 10.54 10.66 10.92 11.04 11.3 11.42 11.68 11.8 12.06 12.18

理論推力表

注1：スイッチの詳細仕様、外形寸法につきましては巻末1ページをご参照ください。

注2：コネクタ付スイッチなど上記掲載機種以外のスイッチも用意しております。巻末1ページをご参照ください。

注3： 負荷電流の最大値20ｍAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20ｍAより低くなります。

（60℃のとき5〜10ｍAとなります。）

注4：交流磁界用スイッチ（T2YD・T2YDT）は直流磁界環境下では使用できません。

● 1色／2色表示式／交流磁界用

スイッチ仕様

（単位：kg）

（単位：g）

（単位：N）

● φ125〜φ160

● φ12〜φ100

シリンダ質量表

（スイッチ付質量はシリンダスイッチ2個付時）

項 目

無接点2線式 無接点3線式 有接点2線式 無接点2線式

T1H・T1V T2H・T2V・

T2JH・T2JV T2YH・

T2YV T2WH・

T2WV T3H・T3V T3PH・

T3PV T3YH・

T3YV T3WH・

T3WV T0H・T0V T5H・T5V T8H・T8V T2YD（注4）

T2YDT 用途 プログラマブルコントローラ

リレー、小形電磁弁用 プログラマブルコントローラ専用 プログラマブル コントローラ、リレー用

プログラマブル コントローラ、リレー用

プログラマブルコントローラ、リレー

IC回路(表示灯なし)、直列接続用プログラマブルコントローラ、リレー用 プログラマブル コントローラ専用

出力方式 − NPN 出力 PNP 出力 NPN 出力 NPN 出力 −

電源電圧 − DC10 〜 28V −

負荷電圧 AC85 〜 265V DC10 〜 30V DC24V±10% DC30V 以下 DC12/24V AC100/110V DC5/12/24V AC100/110V DC12/24V AC110V AC220V DC24V±10%

負荷電流 5 〜 100mA 5 〜 20mA（注 3） 100mA 以下 50mA 以下 5 〜 50mA 7 〜 20mA 50mA 以下 20mA 以下 5〜50mA 7〜20mA 7〜10mA 5 〜 20mA 表示灯 LED

（ON 時点灯）

LED

（ON時点灯）

赤色 / 緑色

（ON 時点灯）LED 赤色 / 緑色

（ON 時点灯）LED LED

（ON時点灯）

LED黄色

（ON時点灯）

赤色 / 緑色

（ON時点灯）LED 赤色 / 緑色

（ON時点灯）LED

LED

（ON 時点灯） 表示灯なし LED

（ON 時点灯）

赤色 / 緑色

（ON 時点灯）LED

漏れ電流AC100Vにて1mA以下

AC200Vにて2mA以下 1mA 以下 10 μ A 以下 0mA 1mA 以下

質量 g ^1m：333m：87 5m：142

1m：18 3m：49 5m：80

1m：33 3m：87 5m：142

1m：18 3m：49 5m：80

1m：18 3m：49 5m：80

1m：33 3m：87 5m：142

1m：18 3m：49

5m：80 1m：18 3m：49 5m：80 1m：33 3m：87 5m：142

1m：61 3m：166 5m：272

チューブ内径

（mm） 作動方向 使用圧力 MPa

0.05 0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 φ12 Push — 11.3 17.0 22.6 33.9 45.2 56.5 67.9 79.2 90.5 1.02×10²1.13×10²

Pull — 8.48 12.7 17.0 25.4 33.9 42.4 50.9 59.4 67.9 76.3 84.8 φ16 Push — 20.1 30.2 40.2 60.3 80.4 1.01×10²1.21×10²1.41×10²1.61×10²1.81×10²2.01×10²

Pull — 15.1 22.6 30.2 45.2 60.3 75.4 90.5 1.06×10²1.21×10²1.36×10²1.51×10² φ20 Push — 31.4 47.1 62.8 94.2 1.26×10²1.57×10²1.88×10²2.20×10²2.51×10²2.83×10²3.14×10² Pull — 23.6 35.3 47.1 70.7 94.2 1.18×10²1.41×10²1.65×10²1.88×10²2.12×10²2.36×10² φ25 Push — 49.1 73.6 98.2 1.47×10²1.96×10²2.45×10²2.95×10²3.44×10²3.93×10²4.42×10²4.91×10² Pull — 37.8 56.7 75.6 1.13×10²1.51×10²1.89×10²2.27×10²2.64×10²3.02×10²3.40×10²3.78×10² φ32 Push — 80.4 1.21×10²1.61×10²2.41×10²3.22×10²4.02×10²4.83×10²5.63×10²6.43×10²7.24×10²8.04×10² Pull — 60.3 90.5 1.21×10²1.81×10²2.41×10²3.02×10²3.62×10²4.22×10²4.83×10²5.43×10²6.03×10² φ40 Push — 1.26×10²1.88×10²2.51×10²3.77×10²5.03×10²6.28×10²7.54×10²8.80×10²1.01×10³1.13×10³1.26×10³ Pull — 1.06×10²1.58×10²2.11×10²3.17×10²4.22×10²5.28×10²6.33×10²7.39×10²8.44×10²9.50×10²1.06×10³ φ50 Push — 1.96×10²2.95×10²3.93×10²5.89×10²7.85×10²9.82×10²1.18×10³1.37×10³1.57×10³1.77×10³1.96×10³ Pull — 1.65×10²2.47×10²3.30×10²4.95×10²6.60×10²8.25×10²9.90×10²1.15×10³1.32×10³1.48×10³1.65×10³ φ63 Push 1.56×10²3.12×10²4.68×10²6.23×10²9.35×10²1.25×10³1.56×10³1.87×10³2.18×10³2.49×10³2.81×10³3.12×10³ Pull 1.40×10²2.80×10²4.20×10²5.61×10²8.41×10²1.12×10³1.40×10³1.68×10³1.96×10³2.24×10³2.52×10³2.80×10³ φ80 Push 2.51×10²5.03×10²7.54×10²1.01×10³1.51×10³2.01×10³2.51×10³3.02×10³3.52×10³4.02×10³4.52×10³5.03×10³ Pull 2.27×10²4.54×10²6.80×10²9.07×10²1.36×10³1.81×10³2.27×10³2.72×10³3.17×10³3.63×10³4.08×10³4.54×10³ φ100 Push 3.93×10²7.85×10²1.18×10³1.57×10³2.36×10³3.14×10³3.93×10³4.71×10³5.50×10³6.28×10³7.07×10³7.85×10³ Pull 3.57×10²7.15×10²1.07×10³1.43×10³2.14×10³2.86×10³3.57×10³4.29×10³5.00×10³5.72×10³6.43×10³7.15×10³ φ125 Push 6.13×10²1.23×10³1.84×10³2.45×10³3.68×10³4.91×10³6.14×10³7.36×10³8.59×10³9.82×10³1.10×10⁴1.23×10⁴ Pull 5.65×10²1.13×10³1.70×10³2.26×10³3.39×10³4.52×10³5.65×10³6.79×10³7.92×10³9.05×10³1.02×10⁴1.13×10⁴ φ140 Push 7.69×10²1.54×10³2.31×10³3.08×10³4.62×10³6.16×10³7.70×10³9.24×10³1.08×10⁴1.23×10⁴1.39×10⁴1.54×10⁴ Pull 7.21×10²1.44×10³2.16×10³2.89×10³4.33×10³5.77×10³7.22×10³8.66×10³1.01×10⁴1.15×10⁴1.30×10⁴1.44×10⁴

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ

SSD

^Series

付属品 注7 2 色表示式・オフディレータイプ、T1※スイッチ付（φ12・φ16のみ）

（スイッチ用磁石内蔵）

SSD-L1 12 10 T2YH R N LB I

機種形番

チューブ 内径

スイッチ付（スイッチ用磁石内蔵）

スイッチなし（スイッチ用磁石無し）

形番表示方法

I

12 5 LB

SSD N

I LB SSD-L 12 5 T0H R N

イ

ロ

配管ねじ種類

ハ

クッション

ニ

ストローク

ホ

スイッチ数

ト

オプション 注4

チ

取付金具 注5 注6 注11

リ

ヌ

注1：●^ヘスイッチ形番以外のスイッチも用意して おります。（受注生産）詳細については、巻 末1ページをご参照ください。

注2：φ12、φ16には交流磁界用スイッチは搭載できません。

注3：φ12〜φ32にT8※スイッチは搭載できません。

注4：φ12〜φ25のピストンロッド材質は標準でス テンレスです。C形止め輪が鋼からステンレスに なります。

ロッド先端おねじタイプ時のナット材質がステン レスになります。

注5：取付金具は添付出荷となります。

注6：LB2、FA選択時はピストンロッド出張り 寸法WFが標準と異なります。外形寸法図 1109ページ、1110ページをご参照くだ さい。また、本体貼付銘板の印字形番末尾 に出張り長さ指定の形番が印字されます。

注7：“I”“Y”は同時に選定することはできません。

注8：ロッド先端形状のオーダーメイド仕様につ いては、巻末85ページをご参照ください。

注9： バリエーションオプションの組合せについては 1086ページ〜1091ページをご参照ください。

注10：スイッチは製品に添付して出荷いたします。組付 けての出荷が必要な場合、弊社営業までお問合せ ください。

注11： φ125〜φ160 は、LB、CBのみの対応となり ます。

形番選定にあたっての注意事項

スイッチ形番 注1

注2 注3 注10

へ

SSD-L-12-5-T0H-R-N-LB-I

〈形番表示例〉

機種：スーパーコンパクトシリンダ 標準形

●

^ロ チューブ内径 ：φ12ｍｍ

●

^ハ 配管ねじ種類 ：Rcねじ種類

●

^ニ クッション ：クッションなし

●

^ホ ストローク ：5mm

●

^ヘ スイッチ形番 ：有接点スイッチT0H ・リード線長さ1ｍ

●

^ト スイッチ数 ：ロッド側1個付

●

^チ オプション ：ロッド先端おねじ

●

^{リ 取付金具 ：軸方向フート}

●

^{ヌ 付属品 ：一山ナックル}

記号 内 容

SSD機種形番複動・片ロッド形

SSD-L 複動・片ロッド形・スイッチ付

SSD-L1 φ12、φ16、2 色表示、オフディレータイプ、T1※ スイッチ付 チューブ内径(mm)

12 φ12 16 φ16 20 φ20 25 φ25 32 φ32 40 φ40 50 φ50 63 φ63 80 φ80 100 φ100 125 φ125 140 φ140 160 φ160 配管ねじ種類 無記号 Rcねじ

NN NPTねじ（φ32以上）（受注生産品）

GN Gねじ（φ32以上）（受注生産品）

クッション

無記号 クッションなし（φ125以上はゴムクッション付）

D ゴムクッション付（φ12〜φ100）

ストローク（mm）

次頁ストローク表をご覧ください。

※リード線長さ 無記号 1m(標準)

3 3m(オプション) 5 5m(オプション) スイッチ数

R ロッド側1個付 H ヘッド側1個付 D 2個付 オプション

チューブ内径（ｍｍ）12 16 20 25 32 40 50 63 80 100 125 140 160 無記号 ロッド先端めねじ● ● ● ● ● ● ● ● ● ● ● ● ● N ロッド先端おねじ● ● ● ● ● ● ● ● ● ● ● ● ● P6 ノンパープル仕様 標準で対応 ● ● ●

S 中間ストローク専用本体 ● ● ● ● ● ● ● ● ● ●標準で対応 M ピストンロッド材質（ステンレス）● ● ● ● ● ● ● ● ● ● LB取付金具軸方向フート

LB2 軸方向フート（小型タイプ）

CB 二山クレビス（ピンと止め輪添付）

CB2 二山クレビス（小型タイプ）（ピンと止め輪添付）

FA ロッド側フランジ形 FB ヘッド側フランジ形

付属品（ロッド先端おねじ“N”を選定した場合に可）

I 一山ナックル

I2 一山ナックル（小型タイプ）

Y 二山ナックル（ピンと止め輪添付）

Y2 二山ナックル（小型タイプ）（ピンと止め輪添付）

イ

ロ

ハ

ニ

ホ

ト

チ

リ

ヌ

スイッチ形番 リード線

ストレートタイプ リード線 L字タイプ 接

点 電圧 表 示 リード 線 AC DC

TOH※ T0V※ 有接点 _{● ●} 1色表示式 2線 T5H※ T5V※ ● ● 表示灯なし T8H※ T8V※ ● ● 1色表示式 T1H※ T1V※

無接点

●

1色表示式 2線

T2H※ T2V※ ●

T3H※ T3V※ ● 3線

T3PH※ T3PV※ ● 1色表示式 T2WH※ T2WV※ ●

2色表示式 2線 T2YH※ T2YV※ ●

T3WH※ T3WV※T3YH※ T3YV※ ●● 3線 T2JH※ T2JV※ ● 1色表示式オフディレータイプ 2線

T2YD※ − ● 2色表示式

交流磁界用 2線

T2YDT※ − ●

T2HR3 T2VR3 ● 1色表示式（耐屈曲性リード線仕様） 2線

ヘ

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末

SSD

^Series

形番表示方法

注1：1色表示式スイッチ付の5mm未満、2色表示式、オフディレータイプ、交流磁界用、T1※、

T8※スイッチ付の10mm未満は、製作できません。

スイッチ取付数と最小ストロークについては、1094ページをご参照ください。

注2： φ12〜φ100とφ125〜φ160の中間ストロークの対応方法が下記の通り異なります。ご注意ください。

［φ12〜φ100］

中間ストローク時の全長寸法はその上の標準ストロークと同じ寸法となります。

［φ125〜φ160］

中間ストローク時の全長寸法は中間ストローク専用の長さで対応いたします。

注3：取付金具LB、LB2の場合の最小ストロークは1320ページ、1321ページをご参照ください。

〔ストローク表〕

T0H SW

スイッチ単品形番表示方法

取付金具形番表示方法

チューブ内径（mm）

φ12 φ16 φ20 φ25 φ32 φ40 φ50

取付金具

フート（LB） SSD-LB-12 SSD-LB-16 SSD-LB-20 SSD-LB-25 SSD-LB-32 SSD-LB-40 SSD-LB-50 フート（LB2） SSD-LB2-12 SSD-LB2-16 SSD-LB2-20 SSD-LB2-25 SSD-LB2-32 SSD-LB2-40 SSD-LB2-50 フランジ（FA/FB） SSD-FA-12 SSD-FA-16 SSD-FA-20 SSD-FA-25 SSD-FA-32 SSD-FA-40 SSD-FA-50 二山クレビス（CB） SSD-CB-12 SSD-CB-16 SSD-CB-20 SSD-CB-25 SSD-CB-32 SSD-CB-40 SSD-CB-50 二山クレビス（CB2） SSD-CB2-12 SSD-CB2-16 SSD-CB2-20 SSD-CB2-25 SSD-CB2-32 SSD-CB2-40 SSD-CB2-50 チューブ内径（mm）

φ63 φ80 φ100 φ125 φ140 φ160

取付金具

フート（LB） SSD-LB-63 SSD-LB-80 SSD-LB-100 SSD-LB-125 SSD-LB-140 SSD-LB-160 フート（LB2） SSD-LB2-63 SSD-LB2-80 SSD-LB2-100 − − − フランジ（FA/FB） SSD-FA-63 SSD-FA-80 SSD-FA-100 − − − 二山クレビス（CB） SSD-CB-63 SSD-CB-80 SSD-CB-100 SSD-CB-125 SSD-CB-140 SSD-CB-160 二山クレビス（CB2） SSD-CB2-63 SSD-CB2-80 SSD-CB2-100 − − −

ストローク(mm) 適用内径

φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ140 φ160

標準ストローク

5 ● ● ● ● ● ● ● ● ● ●

10 ● ● ● ● ● ● ● ● ● ● ● ● ●

15 ● ● ● ● ● ● ●

20 ● ● ● ● ● ● ● ● ● ● ● ● ●

25 ● ● ● ● ● ● ●

30 ● ● ● ● ● ● ● ● ● ● ● ● ●

40 ● ● ● ● ● ● ● ● ● ● ●

50 ● ● ● ● ● ● ● ● ● ● ●

60 ● ● ●

70 ● ● ●

80 ● ● ●

90 ● ● ●

100 ● ● ●

最小ストローク（mm） 注1 1

最大ストローク（mm） 30 50 300

中間ストローク 注2 1mm毎

標準ストロークを超える場合、高荷重形（K）

となります。仕様は、1116 ページ、外形寸法は、

1122 ページ〜 1125 ページを参照ください。

スイッチ形番

（1096ページヘ項）

SSD ………

SSD ………

SSD ………

● クリーンルーム内で使用できる発塵防止構造

● 二次電池製造工程で使用できる構造です。

クリーン仕様

（カタログNo.CB-033S）

二次電池対応仕様

（カタログNo.CC-1226）

P7 ※

P4 ※ P5 ※

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ

SSD

^Series

消耗部品リスト

内部構造および部品リスト（φ12〜50）（クッションなし）

● SSD-32〜50（複動形）

● SSD-12〜25（複動形）

● SSD-L-32〜50（複動形・スイッチ付）

● SSD-L-12〜25（複動形・スイッチ付）

チューブ内径（mm） キット番号 消耗部品番号 φ12 SSD-12K

φ16 SSD-16K φ20 SSD-20K φ25 SSD-25K φ32 SSD-32K φ40 SSD-40K φ50 SSD-50K

品番 部品名称 材質 備考 品番 部品名称 材質 備考

1 ピストンロッド φ12〜φ25：ステンレス鋼

φ32〜φ50：鋼 φ16〜φ50：

工業用クロムめっき 7 スペーサ φ12：アルミニウム合金

φ16〜φ50：特殊樹脂 クロメート（φ12）

2 C形止め輪 鋼 リン酸亜鉛 8 磁石 プラスチック

3 ロッドメタル 特殊アルミ アルマイト

9 ピストン アルミニウム合金 クロメート

4 ロッドメタルガスケット ニトリルゴム

5 本 体 アルミニウム合金 硬質アルマイト 10 ピストンパッキン ニトリルゴム

6 ロッドパッキン ニトリルゴム

11 カバー φ12〜φ25：ステンレス鋼

φ32〜φ50：アルミニウム合金 φ32〜φ50：アルマイト 12 スペーサ座金 ステンレス鋼 φ20〜φ50

3 2

2 2

2 3

3 3

3 4

4 4

4 5

5 5

5 6

6 9 6 9

6

12 10 11 12 10

10 11 10 11

11

7 8 9 7 8 9

1

1 1

1

4 6 10

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末

SSD

^Series

内部構造および部品リスト

消耗部品リスト

内部構造および部品リスト（φ63〜φ100）（クッションなし）

注1：ノンパープル仕様の場合、材質は鋼になります。

● SSD-63〜100（複動形）

● SSD-L-63〜100（複動形・スイッチ付）

品番 部品名称 材質 備考 品番 部品名称 材質 備考

1 ピストンロッド 鋼 工業用クロムめっき 7 スペーサ アルミニウム合金 クロメート

2 C形止め輪 鋼 リン酸亜鉛 8 磁石 プラスチック

3 ロッドメタル アルミニウム合金 クロメート 9 ピストン アルミニウム合金 クロメート

4 ロッドメタルガスケット ニトリルゴム 10 ピストンパッキン ニトリルゴム

5 本 体 アルミニウム合金 硬質アルマイト 11 カバー アルミニウム合金 アルマイト

6 ロッドパッキン ニトリルゴム 12 ブシュ オイレスドライメット 注1

チューブ内径（mm） キット番号 消耗部品番号 φ63 SSD-63K

φ80 SSD-80K φ100 SSD-100K

6

6 2

2 3

3 4

4

5

5 12

12

10

10

11

11

7 8 9

9 1

1

4 6 10

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ

SSD

^Series

注1：ご注文時は、キット番号で指定ください。

● SSDφ125 〜φ160（複動・片ロッド形）

● SSD-L-φ125〜φ160（複動・片ロッド形・スイッチ付）

消耗部品リスト

内部構造および部品リスト（φ125〜φ160）（クッション付）

品番 部品名称 材質 備考 品番 部品名称 材質 備考

1 ロッドパッキン ニトリルゴム 9 ピストン アルミダイカスト

2 ロッドメタル アルミダイカスト クロメート 10 ピストンパッキン ニトリルゴム

3 C形止め輪 鋼 リン酸亜鉛 11 ウエアリング ポリアセタール樹脂

4 メタルガスケット ニトリルゴム 12 六角ナット 鋼 亜鉛クロメート

5 クッションゴム ウレタンゴム 13 底板 アルミダイカスト クロメート

6 ブシュ オイレスドライメット 14 磁石 ゴム SSD-Lのみ　

7 本体 アルミニウム合金 硬質アルマイト

8 ピストンロッド 鋼 工業用クロムめっき

チューブ内径（mm） キット番号 消耗部品番号 φ125 SSD-125K

φ140 SSD-140K φ160 SSD-160K

4 5

1 10 11

2

2 3

3 4

4 5

5 6

6

12

12 13

13 10

10 14 11

11 7

7 8

8 9

9 1

1

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末

SSD

^Series

内部構造および部品リスト

消耗部品リスト

● SSD-L-16D〜32D（複動形・スイッチ付）

● SSD-L-12D（複動形・スイッチ付）

● SSD-16D 〜 32D（複動形）

● SSD-12D（複動形）

内部構造および部品リスト（φ12〜φ32）（ゴムクッション付）

品番 部品名称 材質 備考 品番 部品名称 材質 備考

1 ピストンロッド φ12〜φ25：ステンレス鋼

φ32：鋼 φ16〜φ32

工業用クロムめっき

8 ピストンパッキン ニトリルゴム 9 クッションゴム（H） ウレタンゴム

2 C形止め輪 鋼 リン酸亜鉛

10 カバー φ12〜φ25：ステンレス鋼

φ32：アルミニウム合金 φ32：アルマイト 3 ロッドメタルガスケット ニトリルゴム

4 ロッドパッキン ニトリルゴム 11 スペーサ アルミニウム合金 クロメート

5 ロッドメタル アルミニウム合金 アルマイト 12 磁石 プラスチック

6 本体 アルミニウム合金 硬質アルマイト 13 ピストン アルミニウム合金 クロメート

7 クッションゴム（Ｒ） ウレタンゴム

チューブ内径（mm） キット番号 消耗部品番号

φ12 SSD-12DK

3 4 7 8 9 φ16 SSD-16DK

φ20 SSD-20DK φ25 SSD-25DK φ32 SSD-32DK

2 2

2

3 5

5

4 4

4

5 3

3

6 7

7

12 13 12

13 10

13

10 10

11 11

7 6

6 8 9

8 9 8 9

1 1

1

2 3 4 5 6 7 8 9 10

1

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ

SSD

^Series

消耗部品リスト

● SSD-L-63D〜100D（複動形・スイッチ付）

● SSD-L-40D、50D（複動形・スイッチ付）

● SSD-63D〜100D（複動形）

● SSD-40、50D（複動形）

内部構造および部品リスト（φ40〜φ100）（ゴムクッション付）

品番 部品名称 材質 備考 品番 部品名称 材質 備考

1 ピストンロッド 鋼 工業用クロムめっき 8 ピストンパッキン ニトリルゴム

2 C形止め輪 鋼 リン酸亜鉛 9 クッションゴム（H） ウレタンゴム

3 ロッドメタルガスケット ニトリルゴム 10 カバー アルミニウム合金 アルマイト

4 ロッドパッキン ニトリルゴム 11 スペーサ アルミニウム合金 クロメート

5 ロッドメタル アルミニウム合金 φ40〜φ50：アルマイト φ63〜φ100：クロメート

12 磁石 プラスチック

13 ピストン アルミニウム合金 クロメート

6 本体 アルミニウム合金 硬質アルマイト 14 ブシュ オイレスドライメット φ63〜φ100

7 クッションゴム（Ｒ） ウレタンゴム

チューブ内径（mm） キット番号 消耗部品番号

φ40 SSD-40DK φ50 SSD-50DK φ63 SSD-63DK φ80 SSD-80DK φ100 SSD-100DK

3 4 7 8 9 2

2 4

4 5

5 5

5 4

4 2

2 3

3 3

3 7

7 7

7

13 13

11

10

11

10 10

12

13 13 10

14

14

12 6

6 8 9 6 8 9

6

8 9 8 9

1

1 1

1

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末

SSD

^Series

複動・片ロッド形

記号 スイッチ付及び共通寸法

チューブ内径（mm） A ^注1 B ^注1 C D EE F FA ^注5 FB I J K KA KK M MM N WF φ12 25.5 22 5.5 5.5 M5 25 13（16.5） 4.5 3.5 6.5座ぐり深さ3.5 32 M4深さ7 M3深さ6 5 6 15.5 3.5 φ16 25.5 22 5.5 5.5 M5 29 15（18.5） 4.5 3.5 6.5座ぐり深さ3.5 38 M4深さ7 M4深さ8 6 8 20 3.5 φ20 34 29.5 8 5.5 M5 36 18.5（22） 12.5 5.5 9座ぐり深さ5.5 47 M6深さ11 M5深さ7 8 10 25.5 4.5 φ25 37.5 32.5 11 6 M5 40 20.5（24） 13.5 5.5 9座ぐり深さ5.5 51 M6深さ11 M6深さ12 10 12 28 5

外形寸法図

φ12・φ16

φ20・φ25

● SSD-L-12〜25（スイッチ付・TO^H/V,T5^H/V,T2^H/V,T3^H/V,T2W^H/V,T3W^H/V）

● ロッド先端おねじ部

● ストローク5mmの時、下記寸法になります。

注1：中間ストローク時のA＋ストローク、B＋ストローク寸法を 計算する時は、ストロークに中間ストローク値を入れずに その上の標準ストロークの値を入れて計算してください。

（例）中間ストローク7mm時は標準ストローク10mmを 入れて計算してください。

注2：φ12、φ16でスイッチ付のストローク5mmの時の（A＋ス トローク）、（B＋ストローク）寸法は表のとおりです。

注3：5ストローク時のHD・RD寸法は都度設定により本寸法とは異なります。

注4：2色表示式、オフディレータイプ、交流磁界用、T1

※、T8※スイッチのHD、RD寸法及び出張り寸法は 1312ページをご参照ください。

注5：FAの（ ）内寸法は、リード線Ｌ字タイプの時の寸法です。

注6： 付 属 品 付 外 形 寸 法 図 に つ い て は1320ペ ー ジ 〜 1325ページを、付属品単品の外形寸法図について は、1108ページ〜1115ページをご参照ください。

内径 A＋ストローク B＋ストローク

φ12 35.5 32

φ16 35.5 32

記号 a′ c′ H kk′ M MM T wf

チューブ内径（mm）

φ 12 10.5 9 8 M5 5 6 3.2 3.5

φ 16 12 10 10 M6 6 8 3.6 3.5

φ 20 14 12 13 M8 8 10 5 4.5

● ロッド先端おねじ部

スイッチ寸法 有接点T0H・TOV、T5H・T5V 無接点T2H・T2V、T3H・T3V T2WH・T2WV、T3WH・T3WV チューブ内径（mm） HD ^注2 RD ^注2 HD ^注2 RD ^注2

φ12 0 2.5 0 2.5

φ16 0 2 0 2

φ20 3 6.5 3 6.5

φ25 3 9.5 3 9.5

C

A+ストローク WF

D B+ストローク

φMM

8-KA 取付穴

8-J

KK

HD 2-EE

φK

F N φI

RD

FB FA

FA注5

M N F

注5

RD C

A+ストローク WF

D B+ストローク

φMM

8-KA

KK HD

2-EE

φI

FA

FB N F

取付穴8-J

φK

M N F

二面幅H 二面幅M kk′

φMM

Tc′a′ wf

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ

SSD

^Series

● ロッド先端おねじ部

注1： 中間ストローク時のA＋ストローク、B＋ストローク寸法を計算する時は、ストロークに中間ストローク値を入れずにその上の標準ス トロークの値を入れて計算してください。

（例）中間ストローク7mm時は標準ストローク10mmを入れて計算してください。

注2： 付属品付外形寸法図については1320ページ〜1325ページを、付属品単品の外形寸法図については、1108ページ〜1115ページ をご参照ください。

外形寸法図

φ20・φ25 φ12・φ16

● SSD-12〜25（スイッチなし）

記号 スイッチなし及び共通寸法

チューブ内径（mm） A ^注1 B ^注1 C D EE F I J K KA KK M MM N WF φ12 20.5 17 5.5 5.5 M5 25 3.5 6.5座ぐり深さ3.5 32 M4深さ7 M3深さ6 5 6 15.5 3.5 φ16 20.5 17 5.5 5.5 M5 29 3.5 6.5座ぐり深さ3.5 38 M4深さ7 M4深さ8 6 8 20 3.5 φ20 24 19.5 8 5.5 M5 36 5.5 9座ぐり深さ5.5 47 M6深さ11 M5深さ7 8 10 25.5 4.5 φ25 27.5 22.5 11 6 M5 40 5.5 9座ぐり深さ5.5 51 M6深さ11 M6深さ12 10 12 28 5

記号 a′ c′ H kk′ M MM T wf

チューブ内径（mm）

φ 12 10.5 9 8 M5 5 6 3.2 3.5

φ 16 12 10 10 M6 6 8 3.6 3.5

φ 20 14 12 13 M8 8 10 5 4.5

φ 25 17.5 15 17 M10×1.25 10 12 6 5

● ロッド先端おねじ部

C

A+ストローク WF

D B+ストローク

φMM

8-KA 取付穴

8-J KK 2-EE

φK

F N

φI F

N

M

二面幅H 二面幅M kk′

φMM

Ta′c′ wf

8-KA φI

C

A+ストローク WF

D B+ストローク

φMM

KK 取付穴 2-EE

8-J

φK

NF

N F

M

SCP^※3 CMK2 CMA2 SCM SCG SCA2 SCS2 CKV2 CAV2^・ COVP^/N2 SSD2 SSG SSD CAT MDC2 MVC SMG MSD^・ MSDG FC^※ STK SRL3 SRG3 SRM3 SRT3 MRL2 MRG2 SM^-25 ショックキラ FJ FK スピード コントローラ 巻末
