概要
こ の ア プ リ ケ ー シ ョ ン ノ ー ト で は、Kintex®-7 FPGA KC705 評 価 キ ッ ト で ザ イ リ ン ク ス の LogiCORE™ Aurora 64B/66B IP コ ア を検証す る ために必要な手順を説明 し ます。Aurora 64B/66B コ アは、 ス ケー ラ ブル、 軽量、 そ し て高デー タ レー ト の高速シ リ アル通信向けの リ ン ク レ イ ヤープ ロ ト コ ルです。Aurora は、 直感的な ウ ィ ザー ド イ ン タ ーフ ェ イ ス を使用 し て、 ザ イ リ ン ク ス の ト ラ ン シー バーを簡単に実装す る こ と を目的 と し てい ます。Aurora プ ロ ト コ ルの仕様は公開 さ れてお り 、 リ ク エ ス ト に応 じ て提供 さ れます。Aurora コ アは Vivado® IP カ タ ロ グか ら 無償で利用可能で、 ラ イ セ ン ス を取 得 し てザ イ リ ン ク ス のシ リ コ ンデバ イ ス で使用で き ます。一般的に Aurora は、 ほかの業界標準シ リ アル イ ン タ ーフ ェ イ ス では複雑すぎた り 、 リ ソ ース を消費 し すぎ る と い っ た アプ リ ケーシ ョ ン で使用 さ れ ます。Aurora は、 低 コ ス ト 、 高デー タ レー ト 、 ス ケー ラ ブル、 そ し て柔軟な シ リ アルデー タ チ ャ ネルを構築で き ます。 そのシ ン プルな フ レーム構造は、 既存 プ ロ ト コ ルか ら のデー タ を容易にカプセル化で き 、ま た電気的要件 も 汎用シ ス テ ム と 互換性があ り ます。
Aurora の使用に よ っ て、FPGA リ ソ ース の大量消費や ソ フ ト ウ ェ アの再開発、 ま たは物理的な イ ン フ ラ を新たに構築す る こ と な く パフ ォーマ ン ス を向上 さ せ る こ と がで き ます。
リ フ ァ レ ン スデザ イ ンは、Kintex-7 FPGA KC705 評価ボー ド を タ ーゲ ッ ト に し てい ます。
含まれる シ ス テム
リ フ ァ レ ン ス デザ イ ンは、Vivado Design Suite : System Edition 2014.1 を使用 し て作成お よ び構築 さ れてい ます。Vivado Design Suite を利用す る こ と に よ っ て、IP ブ ロ ッ ク を イ ン ス タ ン シエー ト 、 コ ン フ ィ ギ ュ レーシ ョ ン、 お よ び接続 し て複雑な統合シ ス テ ム を構築す る 作業が簡略化 さ れます。 リ フ ァ レ ン スデザ イ ンには、 信号をプ ロ ーブす る ための VIO お よ び ILA コ ア も 含まれてい ます。は じ めに
こ のアプ リ ケーシ ョ ン ノ ー ト では、Vivado Design Suite を使用 し て Aurora 64B/66B コ ア を コ ン フ ィ ギ ュ レーシ ョ ン し 、VIO およ び ILA コ アで さ ま ざ ま な信号をプ ロ ーブ し てシ ンプ レ ッ ク ス (単方向通信) モー ド の Aurora コ アの動作を検証する手順を詳 し く 説明 し ます。こ こ で提供す る サン プルデザ イ ンは、2 つのプ ラ ッ ト フ ォ ーム を使用す る シ ン グルレーン シ ン プ レ ッ ク ス コ ン フ ィ ギ ュ レーシ ョ ン を示 し てい ます (図1)。 よ り 複雑なシ ス テ ムの構築ブ ロ ッ ク を作成す る た めに、 完成 し たサンプルデザ イ ン を利用す る こ と が可能です。
サンプルテ ス ト セ ッ ト ア ッ プでは、2 つの ク ロ ッ ク ソ ース を使用 し て 156.25MHz ク ロ ッ ク 信号を生成 し ます。 こ れ ら の リ フ ァ レ ン スデザ イ ンの再現には、 適切に調整 さ れた 156.25MHz ク ロ ッ ク ソ ース で あればどれで も 利用可能です。
ア プ リ ケーシ ョ ン ノ ー ト : Kintex-7 フ ァ ミ リ
XAPP1212 (v1.0) 2015 年 1 月 9 日
KC705 評価キ ッ ト で Aurora 64B/66B コ ア ( シ
ン プ レ ッ ク ス ) を使用する シ ス テムを設計
著者 : Dinesh Kumar、Ramachandra Thupalli、K Krishna Deepak
ハー ド ウ ェ ア要件
シ ン グルレーン シ ンプ レ ッ ク ス コ ン フ ィ ギ ュ レーシ ョ ンには、 次のハー ド ウ ェ アコ ン ポーネ ン ト が必 要です。• Kintex-7 FPGA KC705 評価ボー ド (x 2)
• KC705 ユニバーサル 12v 電源ア ダプ タ ー (x 2)
• 156.25MHz の生成に適 し た ク ロ ッ ク ジ ェ ネ レー タ ー (x 2)
• JTAG プ ラ ッ ト フ ォーム USB ケーブル (x 2)
• 両端 SMA コ ネ ク タ 付 き ケーブル (x 4) (基準 ク ロ ッ ク 用)
• 両端 SMA コ ネ ク タ 付 き ケーブル (x 2) (シ リ アルデー タ 用)
ソ フ ト ウ ェ ア要件
Aurora 64B/66B シ ンプ レ ッ ク スサンプルデザ イ ンの ソ フ ト ウ ェ ア要件は次の と お り です。• Vivado Design Suite 2014.1
ハー ド ウ ェ アの構 築
シ ン プ レ ッ ク ス サン プル デザイ ン
Aurora コ アのカ ス タ マ イ ズ次の手順に従っ て、シ ンプ レ ッ ク スサンプルデザ イ ン用に Aurora 64B/66B コ ア を カ ス タ マ イ ズ し て生 成 し ます。
1. Vivado Design Suite を起動 し ます。
2. [Create New Project] を ク リ ッ ク し て [Next] を ク リ ッ ク し ます (図2)。
X-Ref Target - Figure 1
図 1 : シ ン プ レ ッ ク ス リ フ ァ レ ン スデザイ ン
.&%RDUG5;
.&%RDUG7;
&ORFN
*HQHUDWRU 0*7&/.1 0*7&/.3
&ORFN
*HQHUDWRU 0*7&/.1 0*7&/.3 7;3²5;3
7;1²5;1
ハー ド ウ ェ アの構築
3. プ ロ ジ ェ ク ト 名 と パ ス を選択 し て [Next] を ク リ ッ ク し ます (図3)。
4. [RTL Project] をオンに し てサンプルデザ イ ンの実行を許可 し 、[Do not specify sources at this time]
をオンに し ます (図4)。[Next] を ク リ ッ ク し ます。
X-Ref Target - Figure 2
図 2 : Vivado ツールの新規プ ロ ジ ェ ク ト の作成
X-Ref Target - Figure 3
図 3 : 新 し いプ ロ ジ ェ ク ト の名前を設定
5. [xc7k325tffg900-2] を ク リ ッ ク す る か、 ま たは [Boards] を ク リ ッ ク し て [Kintex-7 KC705 Evaluation Platform] を ク リ ッ ク し ます (図5)。
6. [Next] を ク リ ッ ク し て [Finish] を ク リ ッ ク し ます
7. Flow Navigator の [Project Manager] 下にあ る [IP catalog] を ク リ ッ ク し 、 「Aurora 64B66B」 を検 索 し ます。Aurora コ アは、[Communication & Networking] → [Serial Interfaces] の下にあ り ます (図6)。
X-Ref Target - Figure 4
図 4 : 新 し いプ ロ ジ ェ ク ト の タ イ プ を設定
X-Ref Target - Figure 5
図 5 : [New Project] の [Default Part] ページ
ハー ド ウ ェ アの構築
8. [Aurora 64B66B] を右 ク リ ッ ク し て [Customize IP] を ク リ ッ ク し ます。
X-Ref Target - Figure 6
図 6 : Vivado IP カ タ ログの Aurora 64B/66B コ ア
9. [Customize IP] ダ イ ア ロ グボ ッ ク ス の [Core Options] タ ブで、次の よ う にオプシ ョ ン を設定 し ます (図8 参照)。
• [Line Rate (Gb/s)] に [3.125]、[GT Refclk (MHz)] に [156.250] を指定 し ます。
• コ ン フ ィ ギ ュ レーシ ョ ン さ れ る プ ラ ッ ト フ ォームに応 じ て、[Dataflow Mode] に [TX-only Simplex] ま たは [RX-only Simplex] を指定 し ます。
• [Interface] に [Framing]、[Flow Control] に [None] を指定 し ます。
• [Vivado Lab Tools] オプシ ョ ン をオンに し ます。
X-Ref Target - Figure 7

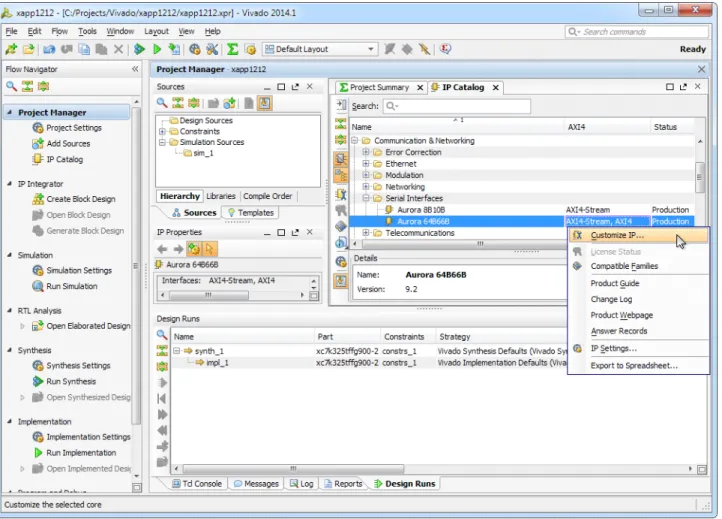

図 7 : [Customize IP] の選択
ハー ド ウ ェ アの構築
10. [GT Selections] タ ブ を ク リ ッ ク し ます。
11. GTXQ0 の リ ス ト ボ ッ ク ス左下のデフ ォ ル ト 設定 「1」 を 「X」 に変更 し ます。
12. GTXQ2 の リ ス ト ボ ッ ク ス左下の設定 「X」 を 「1」 に変更 し ます (図9)。
注記:GTXQ2 ト ラ ン シーバーは、KC705 ボー ド の SMA コ ネ ク タ へ割 り 当て ら れ る 唯一の ト ラ ン シーバーです。 リ ス ト ボ ッ ク ス の設定の上にカー ソ ルを置 く と 、 ツールチ ッ プが表示 さ れて選択 し た ト ラ ン シーバーの位置を確認で き ます。
X-Ref Target - Figure 8
図 8 : Aurora 64B/66B シ ン プ レ ッ ク ス コ アのオプ シ ョ ン設定
X-Ref Target - Figure 9
図 9 : Aurora 64B/66B シ ン プ レ ッ ク ス GT の選択
13. [Shared Logic] タ ブのオプシ ョ ンはデフ ォ ル ト 値の ま ま変更 し ないで く だ さ い。[OK] を ク リ ッ ク し ます。
14. [Generate Output Products] ダ イ ア ロ グボ ッ ク ス で、[Generate] を ク リ ッ ク し ます。
サン プルデザイ ンの合成
1. 出力フ ァ イ ルの生成が完了 し た ら 、Vivado IDE の [Project Manager] で コ ア名を右 ク リ ッ ク し て [Open IP Example Design] を ク リ ッ ク し ます (図10)。
2. [OK] を ク リ ッ ク し て既存のサンプルデザ イ ン を上書 き し ます。
3. 新 し く 開いた Vivado IDE ウ ィ ン ド ウ の [Project Manager] の [Sources] ビ ュ ーで [Constraints] を展 開 し ます。 制約フ ァ イ ル (aurora_64b66b_0_exdes.xdc) を右 ク リ ッ ク し て、[Open file] を ク リ ッ ク
し ます (図11)。
X-Ref Target - Figure 10

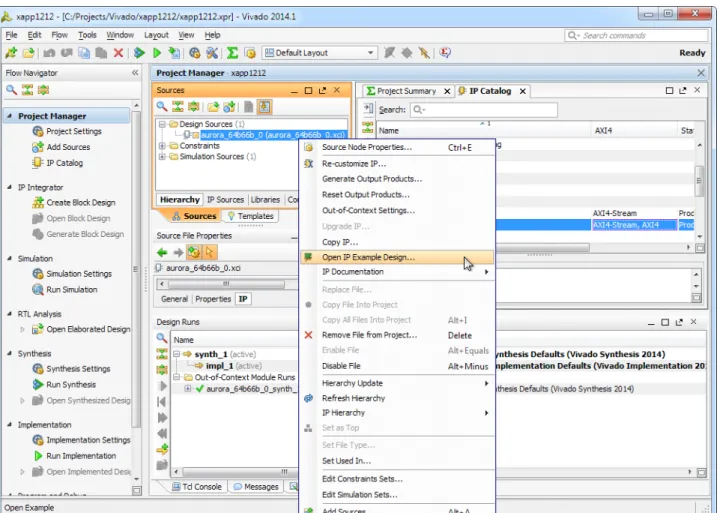

図 10 : IP サン プルデザイ ン を開 く
ハー ド ウ ェ アの構築
4. 50MHz のボー ド ク ロ ッ ク に関す る 2 つの制約を検索 し ます (図11 参照)。
5. オン ボー ド の 200MHz ク ロ ッ ク を供給す る には、 ク ロ ッ ク 周期を 20ns か ら 5ns に変更 し ます。 修 正後の制約ス テー ト メ ン ト は次の よ う にな り ます。
create_clock -name TS_INIT_CLK -period 5 [get_ports INIT_CLK_P]
create_clock -name TS_INIT_CLK -period 5 [get_ports INIT_CLK_N]
6. 表1 に示す と お り に Aurora コ アポー ト の ピ ン位置を割 り 当て ます (図12 参照)。
X-Ref Target - Figure 11

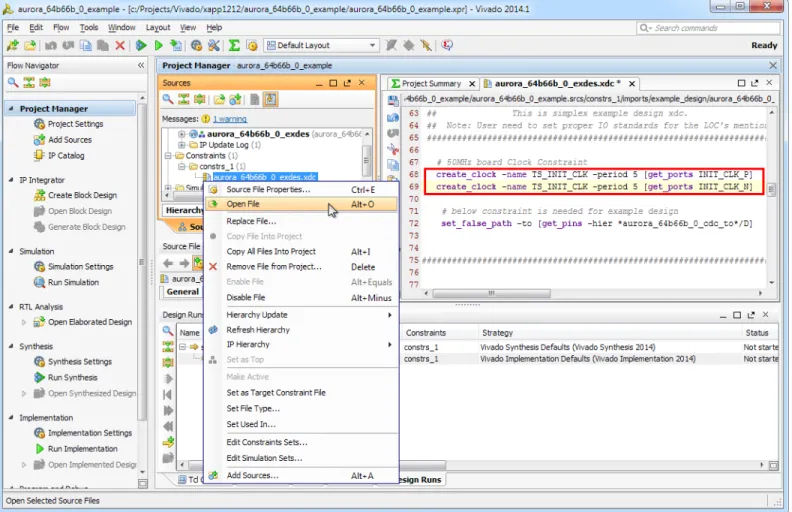

図 11 : 制約 フ ァ イルを開 く
7. こ のサンプル デザ イ ンには、 制約 さ れていない ピ ンが含まれてい ます。 ビ ッ ト ス ト リ ーム フ ァ イ ルの生成を可能にす る には、 制約フ ァ イ ルの最後に次の行を追加 し て く だ さ い (図12)。
set_property BITSTREAM.General.UnconstrainedPins {Allow} [current_design]
注意: スペ リ ン グに注意 し ます。 制約フ ァ イ ルの変更箇所を ダブルチ ェ ッ ク し てか ら 次の手順へ進 んで く だ さ い。
8. 制約フ ァ イ ルのエデ ィ タ ーウ ィ ン ド ウ で右 ク リ ッ ク し 、[Save File] を ク リ ッ ク し ます。 制約フ ァ イ ルのエデ ィ タ ー ウ ィ ン ド ウ を閉 じ ます。
X-Ref Target - Figure 12

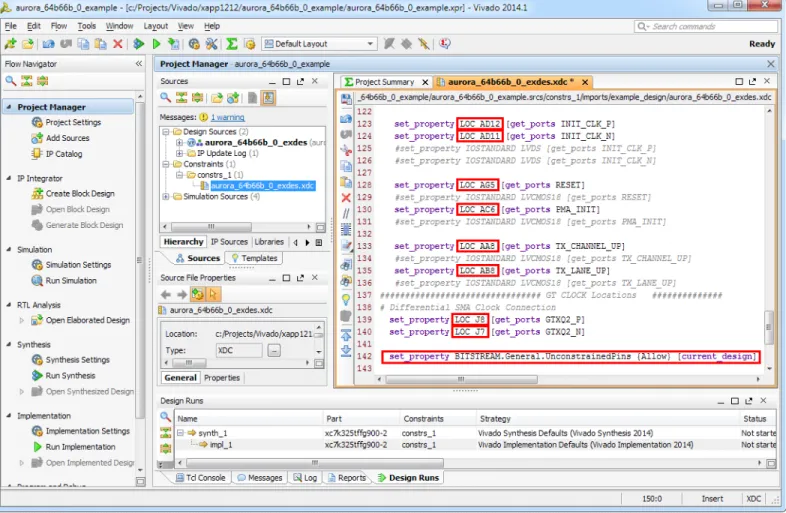

図 12 : Aurora 64B/66B シ ン プ レ ッ ク スの LOC 制約 表 1 : Aurora 64B/66B シ ン プ レ ッ ク スの制約
ピ ン名 LOC 値
INIT_CLK_N AD11
INIT_CLK_P AD12
RESET AG5
PMA_INIT AC6
TX_CHANNEL_UP/RX_CHANNEL_UP AA8
TX_LANE_UP/RX_LANE_UP AB8
GTXQ2_N J7
GTXQ2_P J8
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
10. [Yes] を ク リ ッ ク し て合成 と イ ンプ リ メ ン テーシ ョ ン を実行 し 、 ビ ッ ト ス ト リ ームの生成を開始 し ます。
11. 「Aurora コ アのカ ス タ マ イ ズ」 お よ び 「サンプルデザ イ ンの合成」 の手順を繰 り 返 し 、 各プ ラ ッ ト フ ォームのビ ッ ト ス ト リ ーム フ ァ イ ルを生成 し ます。
• 送信プ ラ ッ ト フ ォームの場合は、[Dataflow Mode] に [TX-only Simplex] を指定 し ます。
• 受信プ ラ ッ ト フ ォームの場合は、[Dataflow Mode] に [RX-only Simplex] を指定 し ます。
ハー ド ウ ェ ア上で の リ フ ァ レ ン ス デ ザイ ンの実行
シ ン プ レ ッ ク ス サン プル デザイ ンのセ ッ ト ア ッ プ
こ のサ ン プルデザ イ ンは、2 つのプ ラ ッ ト フ ォ ーム におけ る シ ン グルレーン Aurora 64B/66B シ ン プ レ ッ ク ス の接続 を 示 し てい ま す (2ページの図1 参照)。 プ ラ ッ ト フ ォ ーム は、2 つの Kintex-7 FPGA KC705 評価キ ッ ト ボー ド で構成 さ れてい ます (図13)。
次の手順のか っ こ 内の番号は図13 に示す番号に対応 し てい ます。 両端 SMA コ ネ ク タ 付 き ケーブルを 使用 し て、 こ れ ら の接続を行い ます。
• ボー ド 1 の TXP (4) を ボー ド 2 の RXP (5) へ接続 し ます。
• ボー ド 1 の TXN (7) を ボー ド 2 の RXN (6) へ接続 し ます。
• ク ロ ッ ク ソ ース 1 の CLKP を ボー ド 1 の MGT CLK P (2) へ接続 し ます。
• ク ロ ッ ク ソ ース 1 の CLKN を ボー ド 1 の MGT CLK N (3) へ接続 し ます。
• ク ロ ッ ク ソ ース 2 の CLKP を ボー ド 2 の MGT CLK P (2) へ接続 し ます。
• ク ロ ッ ク ソ ース 2 の CLKN を ボー ド 2 の MGT CLK N (3) へ接続 し ます。
• ホ ス ト PC の JTAG プ ラ ッ ト フ ォーム USB ケーブルを ボー ド 1 のプ ラ ッ ト フ ォーム ケーブル ヘ ッ ダー (1) へ接続 し ます。
• ホ ス ト PC の JTAG プ ラ ッ ト フ ォーム USB ケーブルを ボー ド 2 のプ ラ ッ ト フ ォーム ケーブル ヘ ッ ダー (1) へ接続 し ます。
• KC705 ユニバーサル 12v 電源アダプ タ ーケーブルを両方のボー ド の電源 コ ネ ク タ (9) へ接続 し ま す。
• 両方のボー ド の電源ス イ ッ チ (8) を ON の位置に設定 し ます。
X-Ref Target - Figure 13
図 13 : KC705 ボー ド の画像
5 2
1
9 8
3
4
6
7
セ ッ ト ア ッ プが完了す る と 、図14 の よ う にな り ます。
注記:各ボー ド にはそれぞれ独立 し た ク ロ ッ ク ソ ース を使用 し て く だ さ い。
シ ン プ レ ッ ク スのサン プル デザイ ン セ ッ シ ョ ンのセ ッ ト ア ッ プ
デバイ スのプ ロ グ ラ ム
1. ビ ッ ト ス ト リ ームの生成が完了 し た ら 、[Flow] → [Open Hardware Manager] を ク リ ッ ク し ます (図15)。
X-Ref Target - Figure 14
図 14 : Aurora 64B/66B シ ン プ レ ッ ク スのセ ッ ト ア ッ プ
Clock Source 1
KC705 Board 1 (TX)
KC705 Board 2 (RX)
Clock Source 2
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
2. [Hardware Manager] ページの上部にあ る [Open a new hardware target] を ク リ ッ ク し て [Next] を ク リ ッ ク し ます (図16)。
X-Ref Target - Figure 15
図 15 : [Open Hardware Manager] の選択
3. [Local server] を選択 し て [Next] を ク リ ッ ク し ます (図17)。
注記: こ の手順は、 ハー ド ウ ェ ア タ ーゲ ッ ト が Vivado Design Suite を駆動す る ホ ス ト PC へ接続 さ れてい る こ と を前提 と し ます。Vivado CSE Server アプ リ ケーシ ョ ン を使用す る ネ ッ ト ワ ー ク 上 の 2 番目の ホ ス ト PC へハー ド ウ ェ ア タ ーゲ ッ ト を 接続す る こ と も 可能です。 詳細は、 『Vivado Design Suite ユーザーガ イ ド : プ ロ グ ラ ムお よ びデバ ッ グ』 (UG908) [参照4] を参照 し て く だ さ い。
X-Ref Target - Figure 16
図 16 : [Open a New Hardware Target] の選択
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
4. [Select Hardware Target] ページで、両方のボー ド について [JTAG Clock Frequency] に [750000Hz]
を指定 し ます (図18)。
5. プ ロ グ ラ ムす る タ ーゲ ッ ト ボー ド を選択 し 、[Next] を ク リ ッ ク し て [Finish] を ク リ ッ ク し ます。
6. [Hardware] ビ ュ ーでア ク テ ィ ブなデバ イ ス [XC7K325T_0(0)] を ク リ ッ ク し ます。
X-Ref Target - Figure 17
図 17 : [Hardware Server Settings]
X-Ref Target - Figure 18
図 18 : [Select Hardware Target]
7. [Hardware Device Properties] ビ ュ ーで、[Programming file] に受信プ ラ ッ ト フ ォームのビ ッ ト ス ト リ ーム名 (aurora_64b66b_0_exdes.bit) を指定 し 、[Probes file] に対応す る .ltx プ ロ ーブフ ァ イ ル名 (debug_nets.ltx) を指定 し ます。図19 を参照 し て く だ さ い。
8. [Hardware] ビ ュ ーでデバ イ ス を右 ク リ ッ ク し 、[Program Device] を ク リ ッ ク し ます (図20)。 ビ ッ ト ス ト リ ーム フ ァ イ ルのパ ス と 名前が正 し い こ と を確認 し て [OK] を ク リ ッ ク し ます。
X-Ref Target - Figure 19
図 19 : [Hardware Device Properties] ビ ュ ー
X-Ref Target - Figure 20
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
9. プ ロ グ ラ ムが完了 し た ら [Hardware] ビ ュ ーでプ ロ グ ラ ム さ れた タ ーゲ ッ ト デバ イ ス を右 ク リ ッ ク し 、[Close Target] を ク リ ッ ク し ます (図21)。
10. [Hardware] ビ ュ ーで 2 つ目の タ ーゲ ッ ト プ ラ ッ ト フ ォーム を右 ク リ ッ ク し 、[Close Target] を ク リ ッ ク し ます (図22)。
X-Ref Target - Figure 21
図 21 : [Close Target] の選択
11. 送信プ ラ ッ ト フ ォームのビ ッ ト ス ト リ ーム フ ァ イ ル名お よ び対応す る .ltx プ ロ ーブ フ ァ イ ル名を 使用 し て、手順6 と手順7 を繰 り 返 し ます。
12. 手順8 を繰 り 返 し てデバ イ ス をプ ロ グ ラ ム し ます。
13. プ ロ グ ラ ムが完了 し た ら [Hardware] ビ ュ ーでプ ロ グ ラ ム さ れた タ ーゲ ッ ト デバ イ ス を右 ク リ ッ ク し 、[Refresh Device] を ク リ ッ ク し ます (図23)。
X-Ref Target - Figure 22
図 22 : 2 つ目の タ ーゲ ッ ト プ ラ ッ ト フ ォ ームを開 く
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
デザイ ンの実行
1. [Hardware] ビ ュ ーでデバ イ ス を右 ク リ ッ ク し 、[Run Trigger] を ク リ ッ ク し ます (図24)。
X-Ref Target - Figure 23
図 23 : [Refresh Device] の選択
2. 表示 さ れた波形画面で、lane_up_vio_usrclk信号 と tx_channel_up_i信号が High であ る こ と を確認 し ます。
3. [Debug Probes] で [hw_vio_1] の下にあ る 次の信号を Ctrl キーを押 し なが ら ク リ ッ ク し てすべて選 択 し ます。
• channel_up_in_initclk
• lane_up_vio_i
• gtreset_from_vio_i
• sysreset_from_vio_i
4. 選択 し た信号上で右 ク リ ッ ク し て [Add Probes to VIO Window] を ク リ ッ ク し ます (図25)。
X-Ref Target - Figure 24
図 24 : [Run Trigger] の選択
ハー ド ウ ェ ア上での リ フ ァ レ ン スデザイ ンの実行
5. 各信号について [Value] 列の値を ク リ ッ ク し て リ セ ッ ト 信号を ト グル し ます (図26 参照)。「1」 ま た は 「0」 を入力 し て [OK] を ク リ ッ ク し ます。
6. channel_up_in_initclk信号 と lane_up_vio_i信号は Low に遷移 し 、 各 リ セ ッ ト 信号が ト グル し た後に High へ戻 る はずです。
X-Ref Target - Figure 25
図 25 : [Add Probes to VIO Window] の選択
X-Ref Target - Figure 26
図 26 : リ セ ッ ト 信号の ト グル
次の手順に従っ て、 波形画面で リ セ ッ ト 信号の結果を確認 し ます。
1. 1 つの リ セ ッ ト 信号を High に設定 し ます。
2. [Hardware] ビ ュ ーでデバ イ ス を右 ク リ ッ ク し 、[Run Trigger] を ク リ ッ ク し ます。
3. 波形表示の タ ブ を ク リ ッ ク し て、 リ セ ッ ト 信号の結果を確認 し ます (図27)。
4. リ セ ッ ト 信号を ト グルす る たびに、手順2 と手順3 を繰 り 返 し て結果を確認 し ます。
前述の手順で、sysreset_from_vio_iまたはgtreset_from_vio_iのいずれかがアサー ト される と 、 コ ア (または ト ラ ンシーバー) が リ セ ッ ト 状態にな る ため、channel_up_in_initclkとlane_up_vio_iの 両方が Low に遷移する こ と を検証し ま し た。 ただ し、sysreset_from_vio_iとgtreset_from_vio_i の両方が Low の場合、 コ アは リ セ ッ ト 状態か ら遷移し、channel_up_in_initclkとlane_up_vio_iは 両方 と も High にな り ます。
X-Ref Target - Figure 27
図 27 : リ セ ッ ト 信号の結果の波形表示
リ フ ァ レ ン スデザイ ン
リ フ ァ レ ン ス デザ イ ン
表2 に、 リ フ ァ レ ン スデザ イ ンの詳細を示 し ます。
ま と め
Kintex-7 FPGA KC705 評価キ ッ ト は、LogiCORE IP Aurora 64B/66B コ ア を実装お よ びテ ス ト す る た めの最適なプ ラ ッ ト フ ォーム を提供 し ます。 こ のアプ リ ケーシ ョ ン ノ ー ト で説明 し た手順に従 う と 、 ア プ リ ケーシ ョ ンに応 じ て Aurora 64B/66B シ ンプ レ ッ ク スデザ イ ン を検証 し 、 拡張す る こ と がで き ます KC705 ボー ド 、 ク ロ ッ ク ソ ース、 お よ び Vivado Design Suite を使用す る だけで、 さ ま ざ ま な コ ン フ ィ ギ ュ レーシ ョ ン を素早 く 評価で き ます。参考資料
こ のアプ リ ケーシ ョ ン ノ ー ト の参考資料は次の と お り です。1. 『LogiCORE IP Aurora 64B/66B 製品ガ イ ド 』 (PG074)
2. 『Kintex-7 FPGA KC705 評価キ ッ ト ス タ ー ト ア ッ プガ イ ド 』 (UG883) 3. 『Vivado Design Suite ユーザーガ イ ド : IP を使用 し た設計』 (UG896) 4. 『Vivado Design Suite ユーザーガ イ ド :プ ロ グ ラ ムお よ びデバ ッ グ』 (UG908) 5. 『エンベデ ッ ド シ ス テ ム ツール リ フ ァ レ ン ス マニ ュ アル』 (UG111)
改訂履歴
次の表に、 こ の文書の改訂履歴を示 し ます。表 2 :リ フ ァ レ ン スデザイ ンの詳細
パ ラ メ ー タ ー 説明
全般
タ ーゲ ッ ト デバ イ ス (ス テ ッ ピ ン グレベル、ES、 プ ロ ダ ク シ ョ ン、 ス ピー ド グ レー ド)
Kintex-7 XC7K325T-2FFG900
ソ ース コ ー ド の提供 あ り
ソ ース コ ー ド の形式 VHDL/Verilog (一部は暗号化済み) 既存のザ イ リ ン ク ス アプ リ ケーシ ョ ン ノ ー ト/
リ フ ァ レ ン ス デザ イ ン、Vivado IP カ タ ロ グ、 サー ド パーテ ィ か ら デザ イ ンへの コ ー ド/IP の使用
Vivado IP カ タ ロ グ か ら 生成 さ れ た Aurora コ ア を使用
シ ミ ュ レーシ ョ ン
論理シ ミ ュ レーシ ョ ンの実施 な し
タ イ ミ ン グ シ ミ ュ レーシ ョ ンの実施 な し 論理 シ ミ ュ レ ー シ ョ ン お よ び タ イ ミ ン グ シ ミ ュ レーシ ョ ンでのテ ス ト ベンチの利用
N/A
テ ス ト ベンチの形式 N/A
使用 し たシ ミ ュ レー タ/バージ ョ ン N/A
SPICE/IBIS シ ミ ュ レーシ ョ ンの実施 な し
イ ン プ リ メ ン テーシ ョ ン
使用 し た合成ツール/バージ ョ ン Vivado Design Suite 2014.1 使用し た イ ンプ リ メ ンテーシ ョ ンツール/バージ ョ ン Vivado Design Suite 2014.1 ス タ テ ィ ッ ク タ イ ミ ン グ解析の実施 あ り
ハー ド ウ ェ ア検証
ハー ド ウ ェ ア検証の実施 あ り
使用 し たハー ド ウ ェ アプ ラ ッ ト フ ォーム Kintex-7 FPGA KC705 評価キ ッ ト
