本 試験 装置 は 電電 圧 (AC 1 0 0 0 V) を 発生 する 部 分 ( 寺 相 電圧 出力 里子 ) 電圧 (AC100V) を 発生 する 部 分 (補助 電源 出力 端子 ) が 有り ます . 両端 子 は , 端子 カ

バー を 外し た 場合 , 露出 し 感電 する 恐れ が 有り ます . 電圧 発生 中 は , 絶対 に 各 出力 端子

に 振れ な いよ う 注 意 し て くだ さい .

2. 全 要 素 コ ネ ク タ と 各 タ ー ミ ナル 端子 は , 並列 に 接続 され て いま す . その た め , 全 要 素 コ

ネ ク タ を 使用 中 に も 各 タ ー ミ ナル 端子 に は 触れ な いよ うに し て 下さ い .

3. 各 端 子 と 試験 用 リー ド 線 の 端子 の 接続 部 分 に は 電極 が 露出 し て いる 部 分 が 有り ます . 試験 中 , 及び 試験 回 路 結線 時 に は 絶対 に 振れ な いよ うに し て 下さ い .

4: RRR FONE, 人

用 し て いま す . ミノ ムシ クタ クリップ は 綺 造 上 , 電極 が 露出 し 電圧 発生 中 に 振れ る と 感電 する

贅 れ が 場合 が 有り ます 。 生 灯 電 科 へ の 接続 は 試験 装置 に 電源 を 供給 し て いな い 状 態 で 行 う よ う に し て 下さ い .

5. 試験 装置 の 内 部 に は 高 電 圧 を 発生 する 部 分 が あり . 感電 の 危険 性 が あり ます . パネ ル 面 は , 開け な いよ うに し て kee

6 . 試験 装置 が 異常 な 動作 を 起こ し た 場合 , 試験 装置 の 使用 を 中 止 し 当社 に て 修理 を 行なう よう に し て 下さ い .

警告 (使用 上 の 注意 点 ) ・・・・

3-1 方 向 性 地 北 継電器 (1) 試験 準備 ・

2) 動作 電流 試験

) 動作 電圧 試験 ・・

) 位相 特性 試験

) あの こま ュー っ リー ニー ニー

)

J IH IH] 試験

判定 基準 ・・・・

試験 上 の 注意 事項

3-2 逆 電 力 継 電 問 (1) 試験 準備 ・・・・

(2) 動作 試験 ・・・・

ワリ は ノ 位相 特 往 試 3 써스

(4) 動作 時 間 内 ^{和 3 に ㆍ}

ㆍ ㆍ

= トー

더 HH (CO O06

tS TI XN ビビ Ww

N て りう

«~

ト 5 © ヒビ

使用 電源 :ACI100V 110% 50/60H1z

電源 容量 : 電源 投入 状態 約 3 0VA : 最大 出力 状態 約 200VA

零 相 電圧 出力 (電流 )

レン ジ : 10/300/1000V 30/300mA

容量 : 40VA 30 分 定格 (10V レ ンジ は , 5 VA) 電流 出力 最大 負荷 イン ビー ダン ス 約 8 5 Q

指示 計器 : 可動 コイ ル 形 1.0 級 ミラ ー 付 き

出力 安定 度 : 電源 電圧 の 変動 に 依存 周波 数 安定 度 : 電源 周波 数 に 依存 総合 歪み 率 : 電源 波形 に 依存 零 相 電流 出力

レン ジ : 0. 5/2/5A

容量 : 0. 5A 最大 負荷 イン ピー ダン メス 1 20 (連続 ) : 2A 最大 負荷 イン ビー ダン ス 30 (連続 ) :5A 最大 負荷 イン ビー ダン ス 0.6Q (30 分 定格 ) 指示 計器 : 可動 コイ ル 形 1.0 級 ミラ ー 付 き

出力 安定 度 : 各 レン ジ キ 1%

* 電 源 周 波数 が 変動 する と , 変動 の 度合 い に 応じ て 電流 出力 が 変動 し ます .、

周波 数 安定 度 : 電源 周波 数 に 依存 総合 歪み 率 : 3% 以 下

位相

調整 範囲 :LEAD1 77° ~OQ~LAG1 7 7°

指示 計器 : 可動 コイ ル 形 고 3" ミラ ー 付 き カウ ング

測定 範囲 :0~199. 999sec 分 解 能 1 :200~1999. 99sec 分 解 能 10ms

ire

スト ッ プ 信号 : 接点 a 接点 、b 接 点 自動 検出

oo 直流 、 交 流 と も 10~220V 印加 , 除去

: 自己 電源 (継電器 が 動作 し た と 同時 に 試験 器 の 電源 が な く な り , カウ ンタ が 停止 する 事 で す . ) 表示 時 間 約 5 分間

外 形 寸 法 :290 (D) x485 (W) ×190 (H) (突起 物 を 除く ) ケー ス > プッ レミ

重量 : 約 L2kgw

付属 癌

取扱 説明 書 1 部

測定 コー ド 1 式

電源 コー ド 1 本

零 家電 圧 コ ー ド 1 本

零 相 電流 コー ド 1 本

補助 電源 コー ド 1 本

時 限 コ ー ド 1 本

3 相 短 絡 コ ー ド 2 本 電源 補助 コン セン ト 1 本 全 要 素 試験 コー ド 1 本

測定 コー ド 収 納 装 1 枚

2. 各部 名 称

reba

DGR-3050CK

ま ーー © ^{R “}

合

eIDle 9 @ @) YG :| “De

| el | < e| [sso ee

oN OFF oN re ON (0) U

ーー 人

25 26 27 28 20 30 31 32 33 34

oe 貞子 で す . 各 継 電器 の 電圧 要素 入力 端子 に 接続 し ます .

그, 電流 一 電流 タイ プ の DGR を 試験 する 場合 の 電流 要素 の 出力 端子 に な り ま す .

2 . 零 相 電 流 端 子

位相 試験 の 電流 要素 出力 端子 で す . 各 継 電器 の 電流 要素 入力 端子 に 接続 し ます .

3. スト ッ プ 信号 端子

HR Hit

時 限 測定 時 の カウ ンタ 侍 正 信号 入力 端子 で す . 継電器 又は 遮断 器 の 動作 信号 出力 部 に 接続 し ます .

4. ス トップ 信号 切替 スイ ッ チ

スト ッ プ 信号 入力 端子 の 入力 信号 設定 スイ ッ チ で す . 入力 する スト ッ プ 信号 を 設定 し ます . 無 電圧 接点 の 場合 は ” 接点 ” に 設定 し , 有 電 圧 の 場合 は , "電圧" に 設定 し ます .

5. 補助 電源 端子

継電器 の 動作 電源 出力 端子 で す . (AC100V)

試験 器 の 動作 電源 が 商用 電源 の 場合 は , 極性 ラテ ンプ が 点灯 状態 で , P 1 端子 が 被 接地 세, P 2 端子 が 接地 側 に な り ま す .

6 . 補助 電源 スイ ッ チ

補助 電源 の 出力 スイ ッ チ で す . 過 電 流 遮断 は "5A”" で す .

7. 極性 端子

補助 電源 端子 の 極性 確認 用 端子 で す . 試験 器 の 動作 電源 が 商用 電源 の 場合 , この 端子 を 接地 し ます .

8. カウ ンタ 表示 部

カウ ンタ の 表示 部 で 時 限 測定 時 に 動作 時 間 を 表示 し ます .

9. カウ ント スイ ッ チ

カウ ンタ の 動作 スイ ッ チ で 一 度 押 す と ON 状態 に な り , も う 一 度 押 す と OF 状態 に . RET. ON 状態 で カウ ンタ 動作 状態 に な り ま す . OFF 状態 で 動作 信号 確認 状態 に な

り ま す 、 ON 状態 の 時 , カウ ント スイ ッ チ 中 央 の ラン プ が 点灯 し ます 、

カウ ンタ ーー: カウ ンタ スタ ー ト 条件 で カウ ンタ が カウ ント し ます .

動作 信号 確認 : スト ッ プ 信号 端子 の 状態 を 確 朗 し ます .

” 接点 ” の 場合 , 端子 間 が 短絡 状態 で ブザー と 確認 用 ラン プ が 点灯 し ま

"電圧 " の 場合 , 端子 問 に 電圧 入力 状態 で ブザー と 確認 用 ラン プ が 点灯 し ます .

10. カウ シク タク リ セット スイッチ

時 限 測 定 後 又は , 測定 中 の カウ ンタ を 初期 状態 こす る スイ ッ チ で す .

1 1 . 電源 ヒュ ー ズ (5A)

メイ ン ヒ ュー ズ で 5A の タイ プ を 使用 し ます .

1 2. 電源 スイ ッ チ

試験 器 の メイ ンス イッ チ で す . 1 3. 電源 コネ クタ

電源 供給 用 コネ クタ で AC100V を 入力 し ます . 14. 動作 ラン プ

動作 信号 確認 用 ラン プ で す . スト ッ プ 信号 端子 の 状態 を 確認 し , ” 接点 " の 場合 は , 短絡 状態 。 "電圧" の 場合 は , 印加 状態 の 時 点灯 し ます .

1 5 補助 電源 ラン プ

補助 電源 の 出力 ラン プ で す . 電圧 が 出力 し て いる 時 点灯 し ます 、.

1 6. 極性 ラン プ

試験 器 の 動作 電源 が 商用 電源 の 時 , 補助 電源 出力 の 極性 確認 用 ラン プ で す . 極性 ラン プ が 点灯 し た 場合 , P 1 端子 が 被 接地 側 , P 2 端子 が 接地 側 に な り ま す .

1 7. 電源 ラン プ

電源 供給 の 確認 用 ラン プ で す . 電源 スイ ッ チ "” ON” 状態 で ラン プ が 点灯 し ます . 18. 全 要 素 コ ネ ク タ

電圧 出力 , 電流 出力 . ス トッ プ 信 号 入力 , 補助 電源 出力 の 各 端 子 を 一 括 し て 接続 し て い る コネ クタ で す . PAS, PGS 等 の 試験 端子 が , 同じ 端子 に 配列 し て いる 場合 に 使用 し ます .

19. 等 相 電 圧 (電流 ) ヒュ ー ズ (0.5A)

FHEE (電流 ) の ヒュ ー ズ で 0.5A を 使用 し ます .

20. 堆 相 電流 ヒュ ー ズ (5A)

零 相 電 流 の ヒュ ー ズ で 5 A を 使用 し ます . 2 1. 位相 計

電圧 出力 と 電流 出力 の 位相 差 を 指示 し ます . 電圧 (電流 ) 計

零 相 雷 压 (電流 ) 端子 の 出力 電圧 (電流 ) を 指示 し ます . 23. 電流 計

零 相 電 流 端子 の 出力 電流 を 指示 し ます . 2 4. 試験 ラン プ

試験 状態 の 確認 用 ラン プ で す .

25. 試験 ON スイ ッ チ

試験 開始 スイ ッ チ で す . ” ON” で 各 要 素 が 出力 し , カウ ンタ が スタ ー ト し ます .

26. 試験 OFF ス イッ チ

時 。 同じ 状態 に な り ま す 。

素 の 出力 を 僅 止 し ます . 時 限 測定 で カウ ンタ が 停止 し た

ne 4

2 7 電圧 常時 出力 スイ ッ チ

零 相 電圧 (電流 ) 出力 の 常時 出力 スイ ッ チ で す . 7 으리" で 試験 状態 に 関係 な く 出力

ET ue oa somo ee

する 場合 に 使用 し ます .、

28. 電流 整定 スイ ッ チ

零 相 電流 出力 の 整定 スイ ッ チ で す . 時 限 測定 時 に " ON” で 電流 を 外部 に 出力 せ ず , 出力 電流 を 調整 で きま す .

2 9. 位相 計 ス イッ チ

位相 計 の 動作 スイ ッ チ で す . ” ON” で 位相 計 が 動作 し , 電圧 (電流 ) 出力 と 電流 出 力 の 位相 差 を 指示 し ます . :

* OFF” TH, 位相 調整 つま み で 調整 し た 位相 差 は 関係 し ます の で , 注意 し て 下 さい .

3 0. 位相 調整 つま み

零 相 電圧 (電流 ) 出力 と 零 相 電流 出力 の 位相 調整 つま み で す . 3 1 零 相 電 圧 (電流 ) 切替 スイ ッ チ

等 相 电 压 (電流 ) の レン ジ 切 替 ス イッ チ で , 出力 し た い 電 圧 (電流 ) に 応じ し た レン ジ に 選択 し ます .

3 2. 零 相 電圧 (電流 ) 調整 つま み

零 相 電 圧 (電流 ) 出力 の 調整 つま み で す . 3 3. 零 相 電流 切替 スイ ッ チ

零 相 電 流 の レン ジ 切 替 ス イッ チ で , 出力 し た い 電 流 に 応じ た レン ジ に 選択 し ます .

3 4 . 者 相 電 流 調 整 つ まみ 零 想 電 流出 力 の 調整 つこ まみ で

. 試験 方 法

人

* 継 電器 の 設定 を 下記 の よう な 例 で 行い ます . 零 相 電 流 整 定 タ ッ プ : 0. 2A

零 相 電圧 整定 タッ プ : 5%

時 間 整 定 タ ッ プ :0. 2 秒 最高 感度 角 : 進み 0"

試験 方 法 は , 継電器 単体 試験 , 試験 用 電源 は 他 電 源 方 式 (1 ) 試験 準備

1. 各 ス イッ チ を 下記 の よう に 設定 し て 下さ い .

電源 スイ ッ チ ・・・・・・・・・・ OFF

補助 電源 スイ ッ チ ・ OFT

スト ッ プ 信号 切替 スイ ッ チ ・・・・ 電 圧

常時 電圧 出力 スイ ッ チ ・・・・・・ OFF

電流 整定 スイ ッ チ ・・・・・・・・ OFF 位相 計 ス イッ チ ・・・・・・・・・ OFF 位相 調整 つま み ・*・・ ト ・・・・・ 0

零 相 電圧 ( 電 a ・25V

零 相 電 圧 (電流 ) 調整 つま み ・・・0

夫 相 電流 切符 スイ ッ チ ナチ ・・・・・・ 0. 5A

零 相 電 流 調整 つま み ・・・・・・・ 0

2. 試験 回 路 ( 図 1, 2, 3) を 構成 し ます . (商用 電源 を 試験 器 の 電源 と し て 使用 する 場合 極性 端子 を 接地 し て 極性 ラン プ が 点灯 する 側 に 電源 の 極性 を 合わ し ます .)

3. スト ッ プ 信号 切 状 スイ ッ チ を 継電器 動作 信号 に 応じ て 設定 し ます .

sete SRS. BHROPL.PEKLTTEAL.

了 ma

[RE ee, =

t/t“ |

oolelglalnlzlzla

ㅁ ( 표 888

PAS 叉 は PGS

電源 (て AC10OV)

上 1

ーー 一 -一 -一 ”|

가 @@ ~. 5 S

= 中 그 |

| |@

i |

| る 1

| 日

| |! | に < で ヽ |

上 |}

四 |

DGR-

上

© 9}

es 기우 가

に

図 1 : 柱 ト の DGR 試 験 回 路 図 ( 停電 状態 , 継電器 単体 )

HCE GT BRA, 既設 の P1.P2 を 外し て 下さ い .

lo een D GRR

PASRPGS

電源 (CAC 1 00V)

|

DGR- Cm

@

Ja 33 加 Eee に )

#- |

図 2 : 柱 上 の D GR 試験 回 路 図 ( 停電 状態, 継 吉 器 単体 , 全島 素 コ ー ド 使用 )

三 相 - 括 己 印 加 玫 各 大 由 短 糙 岂 未 攻 . WTR, FAN 端子 に 接 績 し ます

苦 源 (AC100V)

hou oN ㅣ

@8@[

位相 特性 試験 対置 DGR-3050CK

600

# -SOUKOU-

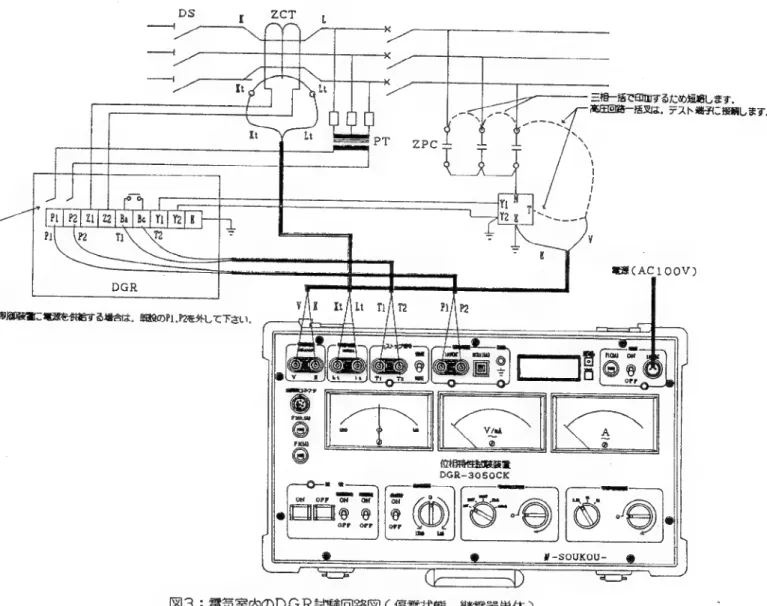

図 3 : IRE ANDDG RHEE ( FEE, 継電器 単体 )

(2) 動作 電流 値 試験

J 1 S 規 橋 で は , 零 指 電圧 を 整定 値 の 150% に し , 位相 角 を 最高 感度 角 に 調整 し , 0 から 徐々 に 電流 を 流し 継電器 が 動作 する 値 を 測定 する と 規定 し て いま す .

1. 電源 スイ ッ チ を ” ON” に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 )

2. 補助 電源 スイ ッ チ を " ON" に し , 継電器 に 動作 電源 (AC100V) を 供給 し ます . (補助 電源 ラン ププ 点灯)

3. 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 )

4. 零 相 電 圧 を 整定 値 の 1 50% の 電圧 を 稚 相 電圧 検出 用 コン デン サ に 印加 し ます . 3810VX59%X1509%= ニ 285V

* ] 1 8 規格 で 零 相 電圧 は OR NG

印加 する 場合 は , 基準 と な る 電圧 を 3810V を 1 1 4 3 1V に し て 計算 し ます .

最近 (JIS 規 格 品 は , 全て ) の テス ト 端 子 用 コン デン サ も 各 相 に 入っ て いる 電圧 検出 用 コン デ ン サ の 静 電 容 量 の 3 倍 の コン デン サ が 入っ て いる た め , 基準 と な る 電圧 ば は 38 10V に な り ます .

* 屋 外用 (柱状 の 開閉 器 に 付属 ) の 場合 は 、 直接 検出 用 コン デン サ に 印加 すず る の は で き な い

為 , 制御 装置 の テス ト 端 子 の み の 印 加 に な り ま す .

零 相 電圧 (電流 ) 切替 スイ ッ チ を ” 3 0 0?" に 設定 し ます . 5. 堆 相 電圧 (電流 ) 調整 つま み を 回 し , 2 8 5 V に 調整 し ます .

(電圧 (電流 ) 计 ”2 8 5 Vv” 指示 )

6 . 零 相 電流 を 徐々 に 継電器 へ 流し ます . 継電器 の 電流 整定 タッ プ は 0. 2 A な の で , 稚 相 電流 切 震 スイ ッ チ を ” 0. 5A” に 設定 し ます .

7. 爾 相 電 流 調整 つま み を 回 し , 0. 1A 程 度 流 し ます . 8. 位相 計 ス イッ チ を ” ON” に し ます .

9 位相 調整 つま み を 回 し , 位相 計 指 示 を 継電器 の 最高 感度 角 (進み 1 0. 継電器 の 動作 ター ゲッ ト を 見 な が ら , 電流 を 徐々 に 増加 させ る と

ター ゲッ ト が 動作 し ます . この 電流 値 が ” 動作 電流 値 " で す 。

Rho スト ッ プ 信号 端子 に 継電器 の 動作 信号 が 入力 され , 動作 ラン プ と 動作 ブザー ー が 動作 する め , 継電器 が 動作 を , 継電器 の ター ゲッ ト を た え ず 確認 せ ず に 試験 が 行え ます .

11. cco 電圧 (電流) 盘整 人 来 办 在 0” に し ます . 1 2 零 相 電 流 調整 つま み を ” 0” に し ます .

1 3. 試験 OFFE ス イッ チ を 押し まず すず. (試験 ラン プ 消 灯 )

14. 補助 電源 スイ ッ チ を ” OFF” に し ます . ( 稼 助 電源 ラン プ 消 条 ) 15. 電源 スイ ッ チ を ” OFF” に し ます . (電源 ラン プ 消 灯 )

0" ) に 調整 し ます . ある 電流 値 で 継電器 の 動作

(3) 動作 電圧 値 試験

] 1 S 規 格 で は , 零 相 電 流 を 整定 値 の 1 5 0% に し , 位相 角 を 最高 感度 角 に 調整 し , 0 か ら 人 徐々 に 電圧 を 印加 し 継電器 が 動作 する 値 を 測定 する と 規定 し て いま す .

. 電源 スイ ッ チ を ” ON” に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 )

. 補助 電源 スイ ッ チ を ” ON” に し , 継電器 に 動作 電源 (AC100V) を 供給 し ます . (補助 電源 ラン プ 点 条 )

試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 )

4、 零 相 電 流 を 整定 値 の 1 5 0% の 電流 を 零 相 変 流 器 に 流し ます . 0. 2AX150%=0. 3A

* 通 常 は , 零 相 変 流 器 の 試験 用 端子 (k t, 1 t) に 流し ます . 雲 相 電 流 切 准 スイ ッ チ を ” 0. 5 A” に 設定 し ます .

5. 稚 電流 調整 つま み を 回 し , 0. 3 A に 調整 し ます . (電流 計 ” 0. 3A" 재주)

6. 窒 相 電圧 を 徐々 に 継電器 へ 印加 し ます . 継電器 の 電圧 整定 タッ プ は 59%% な の で , 零 相 電圧

iO 90 4

上 の 〇

(電流 ) 切 准 スイ ッ チ を " 300V" に 設定 し ます .

・ 零 相 電 圧 (電流 ) 調整 つま み を 回 し , 5 0V 程 度 印加 し ます . . 位相 計 ス イッ チ を ” ON” に し ます .

. 位相 調整 つま み を 回 し , 位相 計 指 示 を 継電器 の 最高 感度 角 (進み 0" ) に 調整 し ます .

. 継電器 の 動作 ター ゲッ ト を 見 な が ら , 電圧 を 徐々 に 増加 させ る と ある 電圧 値 で 継電器 の 動作 ター ゲッ ト が 動作 し ます . この 電圧 値 が ” 動作 電圧 値 " で す 。

×, スト ッ プ 信号 端子 に 継電器 の 動作 信号 が 入力 され , 動作 ラン プ と 動作 ブザー が 動作 する

た め , 継電器 が 動作 を , 継電器 の ター ゲッ ト を た え ず 確認 せ ず に 試験 が 行え ます .

1 1 . 12.

13.

14.

15,

零 相 電圧 (電流 ) 調整 つま み を " 0” に し ます . 零 揚 電 流 調整 つま み を ” 0” に し ます .

試験 OFF ス イッ チ を 押し ます . (試験 ラン プ 消 灯 )

補助 電源 スイ ッ チ を ” OFF” に し ます . (補助 電源 ラン プ 消 穫 ) 電源 スイ ッ チ を ” OFF"” に し ます . (電源 ラン プ 消 灯 )

(4) 位相 特性 試験

J IS 規格 で は , 堆 相 電流 を 整定 値 の 1000%, 等 担 電圧 を 整定 値 の 1 5 09%% に し , 位 指 角 を 不動 作 領域 か ら 動作 領域 へ 移 相 し て いき 継電器 が 動作 する 値 を 測定 する と 規定 し て いま す . 測定

は ,

進み , 遅れ の 2 点 を 測定 し ます .

pe 、 電 源 ス イッ チ を ” ON” に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 )

2. 補助 電源 スイ ッ チ を "ON" に し , 継電器 に 動作 電源 (AC 1 0 0 V) を 供給 し ます . (補助 電源 ラン プ 点 灯 )

3. 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 ) 4. 位相 調整 つま み を 進み 方 向い っ ぱい に 回 し ます .

5. 零 相 電 流 を 整定 値 の 1 0 0 0% の 電流 を 零 揚 変 流 器 に 流し ます .

0. 2AX1000%=2A

* ネ 通常 は , 零 相 変 流 器 の 試験 用 端子 (k +, 1 t+) に 流し ます .

堆 相 電流 切替 スイ ッ チ を " 2A” に 設定 し ます .

6 . 震 相 電流 つま み を 回 し , 2 A に 調整 し ます . (電流 計 ” 2 A” 指示 )

7. 零 相 電 圧 を 整定 値 の 1 5 09% の 電圧 を 零 相 電圧 検出 用 コン デン サ に 印加 し ます . 3810VX59%X150%ー ニ 285V

* 屋 外用 (柱状 の 開閉 器 に 付属 ) の 場合 は , 直接 検出 用 コン デン サ に 印加 する の は で き な い 為 制 御 装 置 の テス ト 端 子 の み の 印 加 に な り ま す .

零 相 電圧 (電流 ) 切替 スイ ッ チ を " 300V" に 設定 し ます . 8 零 相 電 圧 (電流 ) 調整 つま み を 回 し , 28 5 V に 調整 し ます . 9. 位相 スイ ッ チ を "” ON” に し ます .

1 0 継電器 の 動作 ター ゲッ ト を 見 な が ら , 徐々 に 位相 調整 つま み を 遅れ 方 向 へ 回 す と ある 位相 角 で 継電器 の 動作 ター ゲッ ト が 動作 し ます . この 位相 角 が "進み の 位相 角 ” で す 。

又 ,、 ス トッ プ 信 号 端 子 に 継電器 の 動作 信号 が 入力 され , 動作 テラ ンプ と 動作 プ ザ ー が 動作 する た め , 継電器 が 動作 を , 継電器 の ター ゲッ ト を た え ず 確認 せ ず に 試験 が 行え ます .

1 1. 進み の 位相 角 の 測定 が で きた ら , その まま 遅れ の 不動 作 領域 まで 位相 を 調整 し ます . 遅れ の 不動 作 領域 まで 調整 が 終了 し た ら , 継電器 の 動作 ター ゲッ ト を リセ ッ ト し ます .

1 2 継電器 の 動作 ター ゲッ ト を 見 な が ら , 徐々 に 位相 調整 つま み を 進み 方 向 へ 回 す と ある 位相 角 で 継電器 の 動作 ター ゲッ ト が 動作 し ます . この 位相 角 が " 遅れ の 位相 角 ” で す 。

1 3. 零 相 電 圧 (電流 ) 調整 つま みな を” 0” に し ます . 1 4 . 零 相 電 流 調整 つま み を ” 0” に し ます .

1 5. 試験 つ FF ス イッ チ を 押し ます . (試験 ラン プ 消 灯 )

1 6 補助 電源 スイ ッ チ を ” OFF” に し ます . (《 捕 助 電 源 ラ ンプ 消灯 ) 1 7. 電源 スイ ッ チ を ” OFF” に し ます . (電源 ラン プ 消 条 )

5) 動作 時 間 試 験

] 1 S 規 格 で は , 零 相 電圧 を 整定 値 の 1 509% に し , 位 揚 角 を 最高 感度 角 に し ます . 零 担 電 流 を 整定 値 の 1 30%, 400% の 動作 時 間 を 測定 する と 規定 し て いま す .

1. 電源 スイ ッ チ を ”" ON" に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 )

2. 仙 助 電源 スイ ッ チ を "ON" にし, 継電器 に 動作 電源 (AC100V) を 供給 し ます . (補助 電源 ラン プ 点 灯 )

3. 電流 整定 スイ ッ チ を " ON" に し ます .

4 . 試験 ON スイ ッ チ を 押し ます . (試験 ラン グ 点 条 )

5. 零 相 電流 を 整定 値 の 1 3 0% の 電流 を 零 相 変 流 器 に 流し ます . 0. 2AX130%=0. 26A

* 通 常 は , 零 相 変 流 器 の 試験 用 端子 (k t, Ｌｌ 1) に 流し ます .

零 相 電 流 切 棒 スイ ッ チ を ” 0. 5A” に 設定 し ます .

6 . 零 相 電 流 つ まみ を 回 し , 0. 26A に 調整 し ます . (電流 計 " 0. 26A" 指示 ) 7. 零 相 電圧 を 整定 値 の 1 50% の 電圧 を 零 相 電 圧 検出 用 コン デン サ に 印加 し ます .

3810VX5%x150%=285V

* 屋 外用 (柱状 の 開閉 器 に 付属 ) の 場合 は , 直接 検出 用 コン デン サ に 印加 する の は で き な い

為 制 御 装置 の テス ト 端 子 の み の 印 加 に な り ま す .

零 相 電圧 (電流 ) 切 堆 スイ ッ チ を ”" 300V" に 設定 し ます . 8. 零 相 電圧 (電流 ) 調整 つま み を 回 し , 2 8 5V に 調整 し ます .

(電圧 (電流 ) 計 " 285V" 指示 )

9. 位相 計 ス イッ チ を ” ON” に し ます .

1 0. 位相 調整 つま み を 回 し , 位相 計 指 示 を 継電器 の 最高 感度 角 (進み 0” ) に 調整 し ます . 1 1 . 試験 OFF ス イッ チ を 押し ます . (試験 ラン ブ 消 灯 )

12. カウ ンタ スイ ッ チ 押し , ON 状態 に し ます . (カウ ンタ スイ ッ チ 点 条 ) 1 3. 電流 整定 スイ ッ チ を ” OFF” に し ます .

14. 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 , 各 試 験 要素 出力 , カウ ント 開始 ) 1 5. 継電器 が 動作 し , カウ ンタ が 停止 し ます . この 時 の 値 が 1 3 0% の 時 の 動作 時 間 で す .

(試験 ラン プ 消 灯 , 各 要 素 停止 )

16. 130% と 同様 に 零 相 電流 を 整定 値 が 4 0 09% の 時 の 時 限 を 測定 し ます . 17. 電流 整定 スイ ッ チ を ” ON” に し ます .

1 8 零 相 電流 調整 つま み を ” 0” に し ます .,

1 9 零 相 電 流 を 整定 値 の 4 00% の 電流 を 零 相 変 流 器 に 流 し ま す .

0. 2AX400%= テ 0. 8A

ネネ 通常 は , 零 相 変 流 器 の 試験 用 端子 (k +, 1 t) に 流し ます .

寺 相 電流 切 堆 ス イッ チ を "” 2 A” に 設定 し ます .

2 0 零 相 電 流 つ まみ を 回 し , 0. 8 A に 調整 し ます . (電流 計 " 0. 8 A” 指示 )

2 1 . 試験 OFF ス イッ チ を 押し ます . (試験 ラン プ 消 灯 )

22. カウ ンタ リセ ッ ト ス イッ チ を 押し ます . (カウ ンタ 表示 ” 0. 000) 2 3. 電流 整定 スイ ッ チ を "OFF"” に し ます .

2 4. 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 , 各 試 験 要素 出力 . カ ウン ト 開 始 )

2 5. 継電器 が 動作 し , カウ ンタ が 停止 し ます . この 時 の 値 が 4 0 09% の 時 の 動作 時 間 で す .

27.

28.

29.

고 oO

零 相 電流 調整 つま み を ” 0” に し ます .

試験 OFF ス イッ チ を 押し ます . (試験 テラ ンプ 消灯 )

補助 電源 スイ ッ チ を "OFF"” に し ます . (補助 電源 ラン プ 消 条 ) . 電源 ス イッ チ を ” OFF” に し ます . (電源 ラン プ 消 条 )

(6) 判定 基準

1. 動作 電流 試験 : 整定 値 に 対し よ 109%

- 2. 動作 電圧 試験 : 整 定 値 に 対し エ 25% 以 内 3. 位相 特性 試験 : 製造 者 が 明示 する 範

4. 動作 時 間 試 験 : 電流 整定 値 130% に 対し 0. 1~0. 3 秒 電流 整定 値 40 0% に 対し 0、1 て 0、2 秒

* 動 作 時 間 が 整定 で き を る タイ プ は , 最小 時 間 の 場合 負荷 開閉 器 と の 運動 試験 の 場合

: 電流 整定 値 の 8 0% に 対し て は , 不動 作 : 電流 整定 値 1 3 0% に 対し 0. 4 秒 以 内

電流 整定 値 40 09%% に 対し 0. 3 秒 以内

5. 慣性 特性 試験 : 試験 条件 の 出力 を 50ms 出 力 し た 時 に , 動作 し な い 事

se 事项

. 継電器 の 制御 電源 の 接続

te ta を 行う 時, 継電器 へ 制御 電源 の 接続 な は, 継電器 の P11, P 2 を 外し て 接続 する よう に し て 下さ い .

2. 連動 試験 の 場合

電気 室内 の 方 両性 地 若 継電器 の 試験 の 場合 , 構内 停電 , 活 線 ど ちら で も 行え ます が 柱状 の 開閉 器 は , 活 線 状態 で し か で きま せん .

試験 内 容 は 、 単 体 試験 と 同じ で す が 活 線 状態 の 動作 時 間 測 定時 に は で きる

いな い 状 態 で 行う よう に し て 下さ い . 負荷 が 接続 され て いる と 動作 時 間 に 誤 差 を 生じ る 原因 に

り ま す .

3、 活 線 状態 で の 試験

活 線 状態 で 試験 を 行う 時 は , 各 動 作 値 を 測定 する 場合 は 試験 器 の 特性 を 理解 し 行う よう に し て

下さ い ,

活 線 状 態 の 試験 で は 各 試 験 要素 を 印加 し な く で も 負 芝 の 状況 に よっ で 人 堆 指 電流 , 零 相 電圧 が 発 生 し て いま す . その た め , 仮に 零 相 動作 電流 を 測定 し た 場合 動作 電流 値 が 多く な っ た り , 反対 に 少な く な っ た りす る 場合 , 又は 変化 し た りす る 場合 も あり ます .

原因 と し て は , 試験 前 か ら 常 時 流れ て いる 稚 相 電流 に 試験 器 の 電流 が 同相 な ら ば た され , 反 相 な ら ば ひか れ ま す . 그, 試験 器 の 電源 が , 発電 機 , 安定 化 電源 等 か ら 供給 し て いる 場合 , 又は 試 験 装置 に 安定 化 電源 回 路 を 搭載 し て いる 場合 は , 受電 し で いる 電源 の 位相 と は 同期 し て で いな いた め 動 作 値 が 変化 する 場合 が あり ます .

4. PAS, PGS の 試験 (自己 診断 機能 に つい て )

一 般 的 に 継電器 の 各 動 作 電 流 値 , “ie oe i ds bd 開閉 器 の トリ ッ プ 信号 Va, Vc を 外し て 行い ます . そし て 連動 の 動作 時 間 を 測定 する 時 に

リッ プ 信 号 の 配線 を 復帰 し , 時 間 を 測定 し ます .

し か し 自己 診断 機能 が 付い て いる 継電器 で , トリ ッ プ 配線 の 断線 確認 の 機能 が 付い て いる も の が あり ます . この 時 は , トリ ッ プ 信号 の 配線 を 外す 事 に よっ て アラ ター ム が 動作 し ます の で 注意 し て 下さ い .

5. PAS, PGS の 試験 (動作 電源 に つい て )

最近 の 制御 装置 用 動作 電源 の P 十 は , 容量 の 少な がい タ イプ も ある た め , 制御 装置 か ら 電 源 を 供 給 さ せる 場合 は , PT の 容量 と 試験 装置 の 容 便 を 十分 確度 し た 後 接 続 す る よう に し て 下さ い .

本 装置 は , 電源 投入 状態 で 約 8 0 VA 程度 の 電源 を 使用 し , 最大 出力 時 は , 約 4 50 VA 程度 の 電源 使用 し ます .

6 . SOG の 試験 方 法 に 付い て

SOG は 一 oo 電器 の 試験 用 スイ ッ チ の み で 試験 を 行い ます . し か し 、 開閉 器 の 機種 に っ て 継電器 に 模擬 過 電 流 を 流し , 過 電 流 ロッ ク 状 態 を 動作 させ る 事 が で きる も の も あり ます .

3 一 2 逆 電力 継電器

* 継 電器 の 設定 例 は , 下記 の よう な 設定 と し ます .

電圧 整定 タッ プ :AC110V

電流 整定 タッ プ :4. 5A

電力 整定 タッ プ :10%

時 間 整 定 タ ッ プ :0. 5#

試験 方 法 は 、 継 電器 単体 試験 , 試験 用 電源 は 他 電 源 方 式

(1) 試験 準備

1、 各 ス イッ チ を 下記 の よう に 設定 し て 下さ い .

電源 スイ ッ チ ・・・・・・・・・・ OFF 補助 電源 スイ ッ チ ーー OFF

RE ~ pe ee OFF

位相 計 ス イッ チ ・・・・・・・・・ OFF

位相 調整 つの まみ ・・・・・・・・・ 0

零 相 电压 (電流 ) 切 堆 スイ ッ チ ・・25V 需 相 电压 (電流 ) 調整 つま み ・

零 相 電流 切替 スイ ッ チ ・・・・・・ 0. 5A 零 相 電流 調整 つま み ・・・・・・・ 0

2. 試験 回 路 ( 図 4) を 構成 し ます . (商用 電源 を 試験 器 の 電源 と し て 使用 する 場合 , 極性 端子 を 接地 し て 極性 ラン プ が 点灯 する 側 に 電源 の 極性 を 合わ し ます .)

3. スト ッ プ 信号 切替 スイ ッ チ を 継電器 動作 信号 に 応じ て 設定 し ます .

+7

D Ky HM 0

^ 1 っ ee 더 (| or MM

の の

人 3050CK

gl TD @!

mere ee

図 4 : 逆 電力 継電器 の 試験 回 路

電源 (て AC10OV)

(2) 动作 值 试验

逆 電 力 継 電器 の 場合 , , 電流 , 力 率 の どの 要素 が 変化 し て も 動作 し ます . し か し

wo aoa

単 相 入 力 に よる 逆 電力 継電器 の 試験 は , 7 32 倍 の 電流 を 流し 試験 を 行い ます . 電源 スイ ッ チ を ” ON” に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 ) . 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 )

電圧 入力 に 定格 電圧 の 1 1 0V を 印加 し ます .

替 相 電圧 (電流 ) 切 堆 スイ ッ チ を “300V" に 設定 し ます . 零 相 電圧 (電流 ) 調整 つま み を 回 し , 1 1 0V に 調整 し ます .

(電圧 (電流 ) 計 " 110V" 指示 )

QO1

££ w 60 =

， 一 般 的

6 電流 を 徐々 に 継電器 へ 流し ます . 継電器 の 整定 タッ プ は 109% な の で , 動作 電流 は 下記 の よう

(に な り ま す .

110YX4.5AXY 3 X10%/100=85. 740 動作 値 は 整定 タッ プ の 9 59% な の で

85.74WX95%/100 三 81.45W 電圧 は , 一 定 な の で

81. 45W+ (110VX/ 3) =427. 50mA 単 相 試 験 の 場合 は , 7 3/2 倍 の 電流 を 流す た め

427. 50mA ベア 3/2=370. 23mA の 電流 値 に な り ま す .

零 相 電流 切替 スイ ッ チ を ” 0. 5A” に 設定 し ます . 7. 零 相 電 流 調整 つま み を 回 し , 0. 2 A 程度 流し ます . 8 . 位相 計 ス イッ チ を ” ON” に し ます .

9. 位相 調整 つま み を 回 し , 位相 計 指 示 を 同相 (180° ) に 調整 し ます . 1 0. 継電器 の 制御 電源 を 供給 し ます .

1 1. 継電器 の 換 出 ラン プ を 見 な が ら , 電流 を 徐々 に 減少 させ る と ある 電流 値 で 継電器 の 検出 ラン プ が 点灯 し ます . この 電流 値 が ” 動作 電流 値 " で す 。

1 2 零 相 電 圧 (電流 ) 調整 つま み を ”" 0” に し ます . 1 3. 零 相 電流 調整 つま み を ” 0” に し ます .

1 4 . 試験 OFF ス イッ チ を 押し ます . (試験 ラン プ 消 条 ) 15. 電源 スイ ッ チ を ” OFF” に し ます . (電源 ラン プ 消 灯 )

(3) 位相 特性 試験

位相 特性 の 測定 は , 電圧 は 一 定 で 力 率 を 進み , 遅れ で 位相 だ ソト を 決め 動作 吉 流 値 を 測定 し ます . 例 と し て 進み , 遅れ 各 3 0? の 場合 の 測定 を 説明 し ます .

js

試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 )

、 電 圧入 力 に 定格 電圧 の 1 1 0V を 印加 し ます .

・ 等 福 電圧 (電流 ) 切替 スイ ッ チ を “83800V” に 設定 し ます . . 零 相 電 圧 (電流 ) 調整 つま み を 回 し . 1 1 0V に 調整 し ます .

MAW MW

7 . 8.

9, 10.

10006:

プ が 点灯 し ます . この 電流 値 が 進み 150' の と き の " 動作 電流 値 " で す 。

12.

By 1 4、

電源 スイ ッ チ を ” ON” に し て 下さ い . (電源 ラン プ 点 灯 , カウ ンタ 表示 )

(電圧 (電流 ) 計 " 1 1 0V” 指示)

. 電流 を 徐々 に 継 電 へ 流し ます . 継電器 の 整定 タッ プ は 10% で , 進み, 遅れ 150” の と き の 動作 電流 電流 は 下記 の よう に な り ま す .

110VX4.5AX/ 3 X10%/100=85. 74W 動作 値 は 整定 タッ プ の 9 5% な の で

85. 74W X95%/100=81. 45W 電圧 は , 一定 な の で

81. 45W (110VXY 3) =427.50mA 単 相 試 験 の 場合 は 、 3/2 倍 の 電流 を 流す た め

427.50mAX ア 3/2=370. 23mA

進み , 遅れ 30* の 電流 値 は .

370.23mAX1/cos150" 一 427. 50mA

の 電流 値 に な り ま す .

零 相 電 流 切 状 スイ ッ チ を ” 0, 5A” に 設定 し ます 、 寺 相 電流 調整 つま み を 回 し , 0. 3A 程 度 流し ます . 位相 計 ス イッ チ を ” ON” に し ます .

位相 調整 つま み を 回 し , 位 担 計 指示 を 進み 150* に 調整 し ます -.

絶 電 問 の 制御 電源 を 供給 し ます .

継電器 の 検出 ラ ンプ を 見 な が ら , 電流 を 徐々 に 減少 させ る と ある 電流 値 で 継電器 の 検出 テン 零 相 電流 調整 つま み を 回 し , 0. 3A 程 度 流し ます .

位相 調整 つま み を 回 し , 位相 計 指 示 を 遅れ 150” に 調整 し ます .

継電器 の 検出 ラン プ を 見 な が ら , 電流 を 徐々 に 減少 させ る と ある 電流 値 で 継電器 の 検出 ラン プ が 点灯 し ます . この 電流 値 が 遅れ 150* の と き の " 動作 電流 値 ” で す 。

15.

16.

17.

18.

零 相 電 圧 (電流 ) 調整 つま み を ” 0” に し ます . 零 相 電流 調整 つま み を " 0” に し ます .

試験 OFF ス イッ チ を 押し ます , (試験 ラン プ 消 条 ) 電源 スイ ッ チ を ” OFF” に し ます . (電源 ラン プ 消 条 )

(4) 動作 時 間 試 験

動作 時 間 の 測定 は , 電圧 , 力 率 は , 一 定 で 電流 を , 0 か ら 整 定 値 各 % (100/200/300/300/5009%) に 急変 させ た と き の 動 作 時 間 を 測定 し ます .

電源 スイ ッ チ を ” ON” に し で て 下さい. (電源 ラン プ 点 灯 , カウ ンタ 表示 ) . 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 )

. 電圧 常時 出力 スイ ッ チ を “ON” に し ます . . 電圧 (定格 電圧 1 1 0V) 추 티 20 ㄴ 2.

. 零 相 電 圧 (電流 ) 切替 スイ ッ チ を “300V"” に 設定 し ます . . 零 相 電圧 (電流 ) 調整 つま み を 回 し , 1 1 0 V に 調整 し ます .

(電圧 (電流 ) 计 ”1 1 0 Vv” 指示 )

7 、 試 験 電流 を 整定 し ます . 継電器 の 整定 タッ プ は 109% な の で , 試験 電流 は 下記 の 上 うに な り ま す .

22 ON pp Ww MN 다

110VX4.5AX 3 10%/100 三 85. 74W 電圧 は , 一 定 な の で

85.74W = (110VX/ 3) =450mA 単 相 試 験 の 場合 は , + 3/2 倍 の 電流 を 流す た め

450mAX 4 3/2=389. 70mA の 電流 値 に な り ま す .

零 家 電流 切替 スイ ッ チ を ”_ 0. 5A” に 設定 し ます . 8. 電流 整定 スイ ッ チ を “ON” に し ます .

9. 零 相 電 流 調整 つま み を 回 し , 389.70mA 流 し ます . 1 0 位相 計 ス イッ チ を "ON" に し ます .

1 1. 位 提 調整 つま み を 回 し , 位 揚 計 指示 を 同相 (180”) に 調整 し ます . 1 2. 継電器 の 制御 電源 を 供給 し ます .

13. 試験 OFF ス イッ チ を 押し ます . (試験 ラン プ 消 灯 )

14. 電流 整定 スイ ッ チ を “OFFE"” に し ます . ： 15. カウ ンタ スイ ッ チ を QN 状 態 に し ます . (20222 YFG TAT)

16. スト ッ プ 信号 切替 スイ ッ チ を 継電器 の 動作 借 号 に 応じ た 設定 に し ます . 1 7. 試験 ON スイ ッ チ を 押し ます . (試験 ラン プ 点 灯 , カウ ント 開始 )

1 8 . 継電器 動作 信号 が 試験 装置 に 入力 され カウ ンタ が 停止 し ます . ( 各 出 力 停止 ) 19. 零 相 電圧 (電流 ) 調整 つま み を "0" に し ます .

20. 零 相 電 流 調整 つま み を ” 0" に し まず す .

2 1 . 電源 スイ ッ チ を ” OFF” に し ます . (電源 ラン プ 消 条 ) 2 2 同様 に 各 % の 試験 を 行い ます .

6 S87 가

@ -NONNOS-# @

ees

HIDO0SOE-HDd

불 조 했 몸 뀌 와

8
