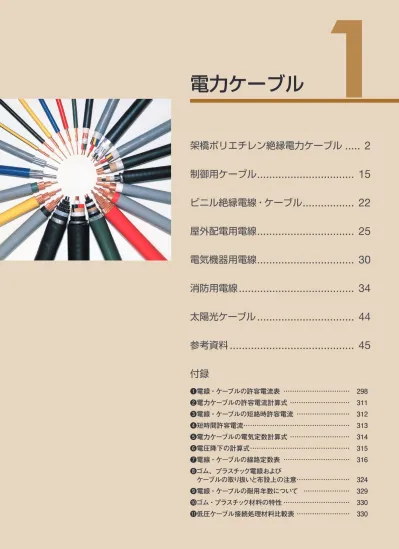

電力ケーブル
1
架橋ポリエチレン絶縁電力ケーブル
... 2
制御用ケーブル ... 15
ビニル絶縁電線・ケーブル ... 22
屋外配電用電線
... 25
電気機器用電線
... 30
消防用電線
... 34
太陽光ケーブル ... 44
参考資料
... 45
付録
❶電線・ケーブルの許容電流表 ……… 298
❷電力ケーブルの許容電流計算式 ……… 311
❸電線・ケーブルの短絡時許容電流 ……… 312
❹短時間許容電流……… 313
❺電力ケーブルの電気定数計算式 ……… 314
❻電圧降下の計算式 ……… 315
❼電線・ケーブルの線路定数表 ……… 316
❽ゴム、プラスチック電線および
ケーブルの取り扱いと布設上の注意……… 324
❾電線・ケーブルの耐用年数について ……… 329
�ゴム・プラスチック材料の特性 ……… 330
�低圧ケーブル接続処理材料比較表 ……… 330
600V CV 導体 絶縁体 シース 導体 介在 （押えテープ）＊ 絶縁体 シース
■
構造表
600V CV
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 1 5.5 7/1.0 3.0 1.0 1.5 8.0 110 3.33 1500 2500 1 8 7/1.2 3.6 1.0 1.5 8.6 135 2.31 1500 2000 1 14 円形圧縮 4.4 1.0 1.5 9.4 200 1.31 2000 1500 1 22 円形圧縮 5.5 1.2 1.5 11.0 295 0.832 2000 1500 1 38 円形圧縮 7.3 1.2 1.5 13.0 460 0.481 2500 1500 1 60 円形圧縮 9.3 1.5 1.5 15.5 695 0.305 2500 1500 1 100 円形圧縮 12.0 2.0 1.5 19.0 1120 0.183 2500 1500 1 150 円形圧縮 14.7 2.0 1.5 22 1610 0.122 3000 1000 1 200 円形圧縮 17.0 2.5 1.7 26 2150 0.0915 3000 1500 1 250 円形圧縮 19.0 2.5 1.8 28 2650 0.0739 3000 1000 1 325 円形圧縮 21.7 2.5 1.9 31 3390 0.0568 3000 900 1 400 円形圧縮 24.1 2.5 2.0 34 4120 0.0462 3000 800 1 500 円形圧縮 26.9 3.0 2.1 38 5150 0.0369 3500 800 1 600 円形圧縮 29.5 3.0 2.2 40 6120 0.0308 3500 800 ※上記以外のサイズ・仕様についてはご相談ください。 ＊必要により押えテープを施します。2
架橋ポリエチレン絶縁電力ケーブル
■
概 要
●低圧の一般電力用配線に広く使用されています。
●関連規格：JIS C 3605
●常時許容温度：90℃
●線心識別： ２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
白は自然色を含む
●構成
絶縁体：架橋ポリエチレン
シース：ビニル（黒色）
●許容曲げ半径（d：仕上外径）
単心：8d以上
多心：6d以上
■
特 長
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383-1974垂直ト
レイ燃焼試験と同等）を満足する難燃ケーブル（FD-CV）
も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
600V 架橋ポリエチレン絶縁ビニルシースケーブル
600V CV
認定品
（例：単心）
（例：3心）
600V CV
■
構造表
600V CV
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 2 2 7/0.6 1.8 0.8 1.5 10.0 125 9.42 1500 2500 2 3.5 7/0.8 2.4 0.8 1.5 11.0 170 5.30 1500 2500 2 5.5 7/1.0 3.0 1.0 1.5 13.5 235 3.40 1500 2500 2 8 7/1.2 3.6 1.0 1.5 15.0 300 2.36 1500 2000 2 14 円形圧縮 4.4 1.0 1.5 16.5 445 1.34 2000 1500 2 22 円形圧縮 5.5 1.2 1.5 19.5 650 0.849 2000 1500 2 38 円形圧縮 7.3 1.2 1.6 24 1030 0.491 2500 1500 2 60 円形圧縮 9.3 1.5 1.8 29 1600 0.311 2500 1500 2 100 円形圧縮 12.0 2.0 2.1 37 2630 0.187 2500 1500 2 150 円形圧縮 14.7 2.0 2.3 43 3770 0.124 3000 1000 2 200 円形圧縮 17.0 2.5 2.6 50 5060 0.0933 3000 1500 2 250 円形圧縮 19.0 2.5 2.7 54 6190 0.0754 3000 1000 2 325 円形圧縮 21.7 2.5 3.0 60 7900 0.0579 3000 900 3 2 7/0.6 1.8 0.8 1.5 10.5 150 9.42 1500 2500 3 3.5 7/0.8 2.4 0.8 1.5 12.0 210 5.30 1500 2500 3 5.5 7/1.0 3.0 1.0 1.5 14.5 300 3.40 1500 2500 3 8 7/1.2 3.6 1.0 1.5 16.0 390 2.36 1500 2000 3 14 円形圧縮 4.4 1.0 1.5 17.5 595 1.34 2000 1500 3 22 円形圧縮 5.5 1.2 1.5 21 885 0.849 2000 1500 3 38 円形圧縮 7.3 1.2 1.7 25 1430 0.491 2500 1500 3 60 円形圧縮 9.3 1.5 1.9 31 2210 0.311 2500 1500 3 100 円形圧縮 12.0 2.0 2.2 40 3640 0.187 2500 1500 3 150 円形圧縮 14.7 2.0 2.4 46 5260 0.124 3000 1000 3 200 円形圧縮 17.0 2.5 2.7 54 7050 0.0933 3000 1500 3 250 円形圧縮 19.0 2.5 2.9 59 8680 0.0754 3000 1000 3 325 円形圧縮 21.7 2.5 3.1 65 11100 0.0579 3000 900 4 2 7/0.6 1.8 0.8 1.5 11.5 180 9.42 1500 2500 4 3.5 7/0.8 2.4 0.8 1.5 13.0 260 5.30 1500 2500 4 5.5 7/1.0 3.0 1.0 1.5 16.0 380 3.40 1500 2500 4 8 7/1.2 3.6 1.0 1.5 17.5 495 2.36 1500 2000 4 14 円形圧縮 4.4 1.0 1.5 19.0 760 1.34 2000 1500 4 22 円形圧縮 5.5 1.2 1.6 23 1150 0.849 2000 1500 4 38 円形圧縮 7.3 1.2 1.8 28 1860 0.491 2500 1500 4 60 円形圧縮 9.3 1.5 2.0 35 2880 0.311 2500 1500 4 100 円形圧縮 12.0 2.0 2.4 44 4770 0.187 2500 1500 4 150 円形圧縮 14.7 2.0 2.6 51 6890 0.124 3000 1000 4 200 円形圧縮 17.0 2.5 2.9 60 9220 0.0933 3000 1500 4 250 円形圧縮 19.0 2.5 3.1 65 11400 0.0754 3000 10003
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292600V CV-S 導体 絶縁体 押えテープ （押えテープ）＊ 銅テープ シース 介在
■
構造表
600V CV-S
線心数 導 体 絶縁体厚さ 架橋ポリエチレン 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （約mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 2 2 7/0.6 1.8 0.8 0.1 1.5 10.0 140 9.42 2000 2500 2 3.5 7/0.8 2.4 0.8 0.1 1.5 11.5 190 5.30 2000 2500 2 5.5 7/1.0 3.0 1.0 0.1 1.5 13.5 265 3.40 2000 2500 2 8 7/1.2 3.6 1.0 0.1 1.5 14.5 330 2.36 2000 2000 2 14 円形圧縮 4.4 1.0 0.1 1.5 16.0 475 1.34 2000 1500 2 22 円形圧縮 5.5 1.2 0.1 1.5 19.0 690 0.849 2000 1500 2 38 円形圧縮 7.3 1.2 0.1 1.6 23 1080 0.491 2500 1500 2 60 円形圧縮 9.3 1.5 0.1 1.8 29 1660 0.311 2500 1500 2 100 円形圧縮 12.0 2.0 0.1 2.1 37 2720 0.187 2500 1500 2 150 円形圧縮 14.7 2.0 0.1 2.3 43 3870 0.124 3000 1000 2 200 円形圧縮 17.0 2.5 0.1 2.6 50 5190 0.0933 3000 1500 2 250 円形圧縮 19.0 2.5 0.1 2.7 54 6320 0.0754 3000 1000 2 325 円形圧縮 21.7 2.5 0.1 2.9 60 8020 0.0579 3000 900 ＊必要により押えテープを施します。4
架橋ポリエチレン絶縁電力ケーブル
■
概 要
● 静電遮へいの必要がある低圧電力用回路に使用されてい
ます。
●関連規格：JIS C 3605
●常時許容温度：90℃
●線心識別： ２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
白は自然色を含む
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● JIS C 3521の 耐 延 焼 性 試 験（IEEE Std. 383-1974垂
直トレイ燃焼試験と同等）を満足する難燃ケーブル
（FD-CV-S）も製造しています。
●銅テープの接地は、片端で行ってください。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
600V 架橋ポリエチレン絶縁ビニルシースケーブル（一括銅テープ遮へい付）
600V CV-S
（例：3心）
600V CV-S
■
構造表
600V CV-S
線心数 導 体 絶縁体厚さ 架橋ポリエチレン 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （約mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 3 2 7/0.6 1.8 0.8 0.1 1.5 11.0 170 9.42 2000 2500 3 3.5 7/0.8 2.4 0.8 0.1 1.5 12.0 235 5.30 2000 2500 3 5.5 7/1.0 3.0 1.0 0.1 1.5 14.0 330 3.40 2000 2500 3 8 7/1.2 3.6 1.0 0.1 1.5 15.5 420 2.36 2000 2000 3 14 円形圧縮 4.4 1.0 0.1 1.5 17.0 630 1.34 2000 1500 3 22 円形圧縮 5.5 1.2 0.1 1.5 21 925 0.849 2000 1500 3 38 円形圧縮 7.3 1.2 0.1 1.6 25 1470 0.491 2500 1500 3 60 円形圧縮 9.3 1.5 0.1 1.9 31 2290 0.311 2500 1500 3 100 円形圧縮 12.0 2.0 0.1 2.2 40 3740 0.187 2500 1500 3 150 円形圧縮 14.7 2.0 0.1 2.4 46 5370 0.124 3000 1000 3 200 円形圧縮 17.0 2.5 0.1 2.7 54 7190 0.0933 3000 1500 3 250 円形圧縮 19.0 2.5 0.1 2.9 58 8810 0.0754 3000 1000 3 325 円形圧縮 21.7 2.5 0.1 3.1 65 11300 0.0579 3000 900 4 2 7/0.6 1.8 0.8 0.1 1.5 11.5 205 9.42 2000 2500 4 3.5 7/0.8 2.4 0.8 0.1 1.5 13.0 285 5.30 2000 2500 4 5.5 7/1.0 3.0 1.0 0.1 1.5 15.5 410 3.40 2000 2500 4 8 7/1.2 3.6 1.0 0.1 1.5 17.0 530 2.36 2000 2000 4 14 円形圧縮 4.4 1.0 0.1 1.5 19.0 800 1.34 2000 1500 4 22 円形圧縮 5.5 1.2 0.1 1.6 23 1200 0.849 2000 1500 4 38 円形圧縮 7.3 1.2 0.1 1.8 28 1920 0.491 2500 1500 4 60 円形圧縮 9.3 1.5 0.1 2.0 34 2960 0.311 2500 1500 4 100 円形圧縮 12.0 2.0 0.1 2.4 44 4880 0.187 2500 1500 4 150 円形圧縮 14.7 2.0 0.1 2.6 51 7020 0.124 3000 1000 4 200 円形圧縮 17.0 2.5 0.1 2.9 60 9370 0.0933 3000 1500 4 250 円形圧縮 19.0 2.5 0.1 3.1 65 11600 0.0754 3000 10005
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292600V CVD 600V CVT 600V CVQ
■
構造表
600V CVD
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） 線心外径 より合わせ外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 2 8 7/1.2 3.6 1.0 1.5 8.6 17.5 275 2.36 1500 2000 2 14 円形圧縮 4.4 1.0 1.5 9.4 19.0 405 1.34 2000 1500 2 22 円形圧縮 5.5 1.2 1.5 11.0 22 590 0.849 2000 1500 2 38 円形圧縮 7.3 1.2 1.5 13.0 26 920 0.491 2500 1500 2 60 円形圧縮 9.3 1.5 1.5 15.5 31 1400 0.311 2500 1500 2 100 円形圧縮 12.0 2.0 1.5 19.0 38 2250 0.187 2500 1500 2 150 円形圧縮 14.7 2.0 1.5 22 44 3240 0.124 3000 1000 2 200 円形圧縮 17.0 2.5 1.7 26 51 4340 0.0933 3000 1500 2 250 円形圧縮 19.0 2.5 1.8 28 56 5330 0.0754 3000 1000 2 325 円形圧縮 21.7 2.5 1.9 31 61 6810 0.0579 3000 900（例：600V CVT）
6
架橋ポリエチレン絶縁電力ケーブル
■
概 要
●関連規格：JIS C 3605
●常時許容温度：90℃
●線心識別： ２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、青）
●構成
絶縁体：架橋ポリエチレン
シース：ビニル（黒色）
●許容曲げ半径：6d以上（d：より合わせ外径）
■
特 長
● CV多心（一括シース形）に比べ許容電流、端末処理の作
業性に優れています。また、線間短絡事故へ移行しにく
くなります。
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383垂直トレイ
燃焼試験と同等）を満足する難燃ケーブル（FD-CVD,
FD-CVT, FD-CVQ）も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
太陽光発電システムに多数採用実績があります。
600V 単心より合わせ形架橋ポリエチレン絶縁ビニルシースケーブル
600V CVD, CVT, CVQ
認定品
600V CVD 600V CVT 600V CVQ
■
構造表
600V CVT
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） 線心外径 より合わせ外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） 3 8 7/1.2 3.6 1.0 1.5 8.6 19.0 410 2.36 1500 2000 3 14 円形圧縮 4.4 1.0 1.5 9.4 21 605 1.34 2000 1500 3 22 円形圧縮 5.5 1.2 1.5 11.0 24 880 0.849 2000 1500 3 38 円形圧縮 7.3 1.2 1.5 13.0 28 1380 0.491 2500 1500 3 60 円形圧縮 9.3 1.5 1.5 15.5 33 2100 0.311 2500 1500 3 100 円形圧縮 12.0 2.0 1.5 19.0 41 3380 0.187 2500 1500 3 150 円形圧縮 14.7 2.0 1.5 22 47 4860 0.124 3000 1000 3 200 円形圧縮 17.0 2.5 1.7 26 55 6510 0.0933 3000 1500 3 250 円形圧縮 19.0 2.5 1.8 28 60 7990 0.0754 3000 1000 3 325 円形圧縮 21.7 2.5 1.9 31 66 10300 0.0579 3000 900 3 400 円形圧縮 24.1 2.5 2.0 34 72 12600 0.0471 3000 800 3 500 円形圧縮 26.9 3.0 2.1 38 80 15600 0.0376 3500 800 3 600 円形圧縮 29.5 3.0 2.2 40 86 18600 0.0314 3500 800600V CVQ
4 14 円形圧縮 4.4 1.0 1.5 9.4 23 805 1.34 2000 1500 4 22 円形圧縮 5.5 1.2 1.5 11.0 27 1180 0.849 2000 1500 4 38 円形圧縮 7.3 1.2 1.5 13.0 31 1840 0.491 2500 1500 4 60 円形圧縮 9.3 1.5 1.5 15.5 37 2790 0.311 2500 1500 4 100 円形圧縮 12.0 2.0 1.5 19.0 46 4500 0.187 2500 1500 4 150 円形圧縮 14.7 2.0 1.5 22 53 6480 0.124 3000 1000 4 200 円形圧縮 17.0 2.5 1.7 26 62 8670 0.0933 3000 1500 4 250 円形圧縮 19.0 2.5 1.8 28 67 10700 0.0754 3000 1000 4 325 円形圧縮 21.7 2.5 1.9 31 74 13700 0.0579 3000 9007
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-82926600V CV 導体 内部 半導電層 絶縁体 外部半導電性テープ 軟銅テープ 押えテープ シース 導体 内部 半導電層 絶縁体 外部半導電性テープ 軟銅テープ 介在 押えテープ シース
■
構造表
6600V CV
線心数 導 体 絶縁体厚さ＊ 架橋ポリエチレン 絶縁体外径 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 静電容量 （参考値） （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （mm） （約mm） （kg/km） 20℃ （V・10分）（MΩ・km） （μF/km） 1 14 円形圧縮 4.4 4.0 12.4 0.1 1.8 17.0 405 1.31 17000 2500 0.24 1 22 円形圧縮 5.5 4.0 13.5 0.1 1.9 18.5 515 0.832 17000 2500 0.27 1 38 円形圧縮 7.3 4.0 15.3 0.1 2.0 21 715 0.481 17000 2000 0.32 1 60 円形圧縮 9.3 4.0 17.3 0.1 2.0 23 965 0.305 17000 2000 0.37 1 100 円形圧縮 12.0 4.0 20.0 0.1 2.1 26 1410 0.183 17000 1500 0.45 1 150 円形圧縮 14.7 4.0 22.7 0.1 2.2 28 1940 0.122 17000 1500 0.52 1 200 円形圧縮 17.0 4.5 26.0 0.1 2.4 32 2530 0.0915 17000 1500 0.51 1 250 円形圧縮 19.0 4.5 28.0 0.1 2.5 34 3050 0.0739 17000 1500 0.55 1 325 円形圧縮 21.7 4.5 30.7 0.1 2.6 37 3830 0.0568 17000 1500 0.61 1 400 円形圧縮 24.1 4.5 33.1 0.1 2.7 40 4590 0.0462 17000 1000 0.68 1 500 円形圧縮 26.9 4.5 35.9 0.1 2.8 43 5600 0.0369 17000 900 0.74 1 600 円形圧縮 29.5 5.0 39.5 0.1 2.9 47 6670 0.0308 17000 900 0.71 3 14 円形圧縮 4.4 4.0 12.4 0.1 2.4 34 1270 1.34 17000 2500 0.24 3 22 円形圧縮 5.5 4.0 13.5 0.1 2.5 36 1610 0.849 17000 2500 0.27 3 38 円形圧縮 7.3 4.0 15.3 0.1 2.7 40 2260 0.491 17000 2000 0.32 3 60 円形圧縮 9.3 4.0 17.3 0.1 2.9 45 3120 0.311 17000 2000 0.37 3 100 円形圧縮 12.0 4.0 20.0 0.1 3.1 51 4560 0.187 17000 1500 0.45 3 150 円形圧縮 14.7 4.0 22.7 0.1 3.3 58 6310 0.124 17000 1500 0.52 3 200 円形圧縮 17.0 4.5 26.0 0.1 3.6 65 8260 0.0933 17000 1500 0.51 3 250 円形圧縮 19.0 4.5 28.0 0.1 3.8 70 9970 0.0754 17000 1500 0.55 3 325 円形圧縮 21.7 4.5 30.7 0.1 4.0 76 12500 0.0579 17000 1500 0.61 ＊内部半導電層厚さを含みます。 ※上記以外のサイズ・仕様についてはご相談ください。 （注）端末作業時に、外部半導電性テープはお取りください。8
架橋ポリエチレン絶縁電力ケーブル
■
概 要
●6600V 級の電力用配線に広く使用されています。
●関連規格：JIS C 3606
●常時許容温度：90℃
●線心識別：３心（白、赤、青）
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径（ｄ：仕上外径）
単心：10d以上 多心：8d以上
■
特 長
● 電技解釈第120条（旧134条）で規定される「自消性のある難燃
性」の要求を満足します（JIS規格60度傾斜燃焼試験に合格）
。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383-1974垂直ト
レイ燃焼試験と同等）を満足する難燃ケーブル（FD-CV）
も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
6600V 架橋ポリエチレン絶縁ビニルシースケーブル
6600V CV
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292（単心）
（３心）
6600V CV （EE） 導体 内部 半導電層 絶縁体 押出外部半導電層 軟銅テープ 押えテープ シース 導体 内部 半導電層 絶縁体 押出外部半導電層 軟銅テープ 介在 押えテープ シース
■
構造表
6600V CV（EE）
線心数 導 体 絶縁体厚さ＊ 架橋ポリエチレン 絶縁体外径 押出外部半導電層厚さ 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 形 状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 静電容量 （参考値） （Ω/km） （心） （mm2） （mm） （mm） （mm） （約mm） （約mm） （mm） （約mm）（kg/km） 20℃ （V・10分）（MΩ・km） （μF/km） 1 14 円形圧縮 4.4 4.0 12.4 0.7 0.1 1.9 18.5 460 1.31 17000 2500 0.24 1 22 円形圧縮 5.5 4.0 13.5 0.7 0.1 1.9 19.5 565 0.832 17000 2500 0.27 1 38 円形圧縮 7.3 4.0 15.3 0.7 0.1 2.0 22 770 0.481 17000 2000 0.32 1 60 円形圧縮 9.3 4.0 17.3 0.7 0.1 2.1 24 1040 0.305 17000 2000 0.37 1 100 円形圧縮 12.0 4.0 20.0 0.7 0.1 2.2 27 1490 0.183 17000 1500 0.45 1 150 円形圧縮 14.7 4.0 22.7 0.7 0.1 2.3 30 2030 0.122 17000 1500 0.52 1 200 円形圧縮 17.0 4.5 26.0 0.7 0.1 2.4 33 2620 0.0915 17000 1500 0.51 1 250 円形圧縮 19.0 4.5 28.0 0.7 0.1 2.5 35 3150 0.0739 17000 1500 0.55 1 325 円形圧縮 21.7 4.5 30.7 0.7 0.1 2.6 38 3930 0.0568 17000 1500 0.61 1 400 円形圧縮 24.1 4.5 33.1 0.7 0.1 2.7 41 4700 0.0462 17000 1000 0.68 1 500 円形圧縮 26.9 4.5 35.9 0.7 0.1 2.8 44 5720 0.0369 17000 900 0.74 1 600 円形圧縮 29.5 5.0 39.5 0.7 0.1 3.0 48 6830 0.0308 17000 900 0.71 3 14 円形圧縮 4.4 4.0 12.4 0.7 0.1 2.5 36 1560 1.34 17000 2500 0.24 3 22 円形圧縮 5.5 4.0 13.5 0.7 0.1 2.6 38 1900 0.849 17000 2500 0.27 3 38 円形圧縮 7.3 4.0 15.3 0.7 0.1 2.8 42 2580 0.491 17000 2000 0.32 3 60 円形圧縮 9.3 4.0 17.3 0.7 0.1 2.9 47 3470 0.311 17000 2000 0.37 3 100 円形圧縮 12.0 4.0 20.0 0.7 0.1 3.2 54 4960 0.187 17000 1500 0.45 3 150 円形圧縮 14.7 4.0 22.7 0.7 0.1 3.4 60 6730 0.124 17000 1500 0.52 3 200 円形圧縮 17.0 4.5 26.0 0.7 0.1 3.7 68 8730 0.0933 17000 1500 0.51 3 250 円形圧縮 19.0 4.5 28.0 0.7 0.1 3.9 73 10500 0.0754 17000 1500 0.55 3 325 円形圧縮 21.7 4.5 30.7 0.7 0.1 4.1 79 13100 0.0579 17000 1500 0.61 ＊内部半導電層厚さを含みます。 ※上記以外のサイズ・仕様についてはご相談ください。 （注）端末作業時に、押出外部半導電層はお取りください。（単心）
（３心）
9
■
概 要
●関連規格：JIS C 3606
●常時許容温度：90℃
●線心識別：３心（白、赤、青）
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径（d：仕上外径）
単心：10d以上 多心：8d以上
■
特 長
● ３層同時押出ケーブルは内部半導電層、絶縁体、外部半
導電層の３層を同時に押し出した構造のもので、水トリ
－対策上信頼性の高いものです。
● 電技解釈第120条（旧134条）で規定される「自消性のある難燃
性」の要求を満足します（JIS規格60度傾斜燃焼試験に合格）
。
■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383-1974垂直ト
レイ燃焼試験と同等）を満足する難燃ケーブル（FD-CV
（EE））も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
6600V CV
（
EE
）
6600V 架橋ポリエチレン絶縁ビニルシースケーブル（３層同時押出）
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-82926600V CVT
■
構造表
6600V CVT
導 体 絶縁体厚さ＊ 架橋ポリエチレン 絶縁体外径 軟銅テープ巻厚さ ビニルシース厚さ （黒） 線心外径 仕上外径 （より合わせ） 概算質量 （参考値） 電気特性 公称断面積 形 状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 静電容量 （参考値） （Ω/km） （mm2） （mm） （mm） （mm） （約mm） （mm） （約mm） （約mm） （kg/km） 20℃ （V・10分） （MΩ・km） （μF/km） 14 円形圧縮 4.4 4.0 12.4 0.1 1.9 17.5 38 1260 1.34 17000 2500 0.24 22 円形圧縮 5.5 4.0 13.5 0.1 2.0 18.5 40 1600 0.849 17000 2500 0.27 38 円形圧縮 7.3 4.0 15.3 0.1 2.1 21 45 2210 0.491 17000 2000 0.32 60 円形圧縮 9.3 4.0 17.3 0.1 2.2 23 49 3010 0.311 17000 2000 0.37 100 円形圧縮 12.0 4.0 20.0 0.1 2.4 26 56 4400 0.187 17000 1500 0.45 150 円形圧縮 14.7 4.0 22.7 0.1 2.6 29 62 6070 0.124 17000 1500 0.52 200 円形圧縮 17.0 4.5 26.0 0.1 2.8 33 70 7910 0.0933 17000 1500 0.51 250 円形圧縮 19.0 4.5 28.0 0.1 2.9 35 75 9530 0.0754 17000 1500 0.55 325 円形圧縮 21.7 4.5 30.7 0.1 3.1 38 82 12000 0.0579 17000 1500 0.61 400 円形圧縮 24.1 4.5 33.1 0.1 3.3 41 88 14400 0.0471 17000 1000 0.68 500 円形圧縮 26.9 4.5 35.9 0.1 3.4 44 94 17500 0.0376 17000 900 0.74 600 円形圧縮 29.5 5.0 39.5 0.1 3.7 48 103 21000 0.0314 17000 900 0.71 ＊内部半導電層厚さを含みます。 押えテープ 軟銅テープ 外部半導電性テープ 絶縁体 （注）端末作業時に、外部半導電性テープはお取りください。10
架橋ポリエチレン絶縁電力ケーブル
■
概 要
●関連規格：JIS C 3606
●常時許容温度：90℃
●線心識別：３心（白、赤、青）
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径：8d以上（d：より合わせ外径）
■
特 長
● CV多心（一括シース形）に比べ許容電流、端末処理の作
業性に優れています。また、線間短絡事故へ移行しにく
くなります。
● 電技解釈第120条（旧134条）規定される「自消性のある難
燃性」の要求を満足します（JIS規格60度傾斜燃焼試験に
合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383-1974垂直ト
レイ燃焼試験と同等）を満足する難燃ケーブル（FD-CVT）
も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
6600V トリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
6600V CVT
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-82926600V CVT（EE）
■
構造表
6600V CVT（EE）
導 体 絶縁体厚さ＊ 架橋ポリエチレン 絶縁体外径 押出外部半導電層厚さ 軟銅テープ巻厚さ ビニルシース厚さ （黒） 線心外径 仕上外径 （より合わせ） 概算質量 （参考値） 電気特性 公称断面積 形 状 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 静電容量 （参考値） （Ω/km） （mm2） （mm） （mm） （mm） （約mm）（約mm） （mm） （約mm）（約mm）（kg/km） 20℃ （V・10分）（MΩ・km） （μF/km） 22 円形圧縮 5.5 4.0 13.5 0.7 0.1 2.0 20 43 1750 0.849 17000 2500 0.27 38 円形圧縮 7.3 4.0 15.3 0.7 0.1 2.2 22 47 2410 0.491 17000 2000 0.32 60 円形圧縮 9.3 4.0 17.3 0.7 0.1 2.3 24 52 3230 0.311 17000 2000 0.37 100 円形圧縮 12.0 4.0 20.0 0.7 0.1 2.5 28 59 4660 0.187 17000 1500 0.45 150 円形圧縮 14.7 4.0 22.7 0.7 0.1 2.6 30 65 6320 0.124 17000 1500 0.52 200 円形圧縮 17.0 4.5 26.0 0.7 0.1 2.9 34 73 8230 0.0933 17000 1500 0.51 250 円形圧縮 19.0 4.5 28.0 0.7 0.1 3.0 36 78 9860 0.0754 17000 1500 0.55 325 円形圧縮 21.7 4.5 30.7 0.7 0.1 3.2 39 85 12400 0.0579 17000 1500 0.61 400 円形圧縮 24.1 4.5 33.1 0.7 0.1 3.3 42 90 14800 0.0471 17000 1000 0.68 500 円形圧縮 26.9 4.5 35.9 0.7 0.1 3.5 45 97 18000 0.0376 17000 900 0.74 600 円形圧縮 29.5 5.0 39.5 0.7 0.1 3.8 49 106 21500 0.0314 17000 900 0.71 ＊内部半導電層厚さを含みます。 （注）端末作業時に、押出外部半導電層はお取りください。 押出外部半導電層 絶縁体 軟銅テープ 押えテープ11
■
概 要
●関連規格：JIS C 3606
●常時許容温度：90℃
●線心識別：３心（白、赤、青）
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径：8d以上（d：より合わせ外径）
■
特 長
● ３層同時押出ケーブルは内部半導電層、絶縁体、外部半
導電層の３層を同時に押し出した構造のもので、水トリ
－対策上信頼性の高いケーブルです。
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
■
その他
● JIS C 3521の耐延焼性試験（IEEE Std. 383-1974垂直ト
レイ燃焼試験と同等）を満足する難燃ケーブル（FD-CVT
（EE））も製造しています。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
6600V CVT
（
EE
）
6600V トリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル（３層同時押出）
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292600V CVMAZV
■
構造表
600V CVMAZV
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） ビニルシース外径 波付鋼管がい装 ビニル防食層厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 板 厚 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （mm） （約mm） （mm） （約mm）（kg/km） 20℃ （V・1分）（MΩ・km） 2 2 7/0.6 1.8 0.8 1.5 10.5 0.3 16.5 2.5 21.5 475 9.42 2000 2500 2 3.5 7/0.8 2.4 0.8 1.5 11.5 0.3 16.5 2.5 21.5 520 5.30 2000 2500 2 5.5 7/1.0 3.0 1.0 1.5 13.5 0.3 18.5 2.5 23.5 630 3.40 2000 2500 2 8 7/1.2 3.6 1.0 1.5 15.0 0.3 21 2.5 26 745 2.36 2000 2000 2 14 円形圧縮 4.4 1.0 1.5 16.5 0.3 21 2.5 26 885 1.34 2000 1500 2 22 円形圧縮 5.5 1.2 1.5 19.5 0.3 25 2.5 30 1170 0.849 2000 1500 2 38 円形圧縮 7.3 1.2 1.6 24 0.3 30 2.5 35 1650 0.491 2500 1500 2 60 円形圧縮 9.3 1.5 1.8 29 0.4 36 2.5 41 2440 0.311 2500 1500 2 100 円形圧縮 12.0 2.0 2.1 37 0.4 44 2.5 49 3640 0.187 2500 1500 2 150 円形圧縮 14.7 2.0 2.3 43 0.4 49 2.5 54 4910 0.124 3000 1000 2 200 円形圧縮 17.0 2.5 2.6 50 0.5 60 2.5 65 6630 0.0933 3000 1500 2 250 円形圧縮 19.0 2.5 2.7 54 0.5 64 2.5 69 7860 0.0754 3000 1000 2 325 円形圧縮 21.7 2.5 3.0 60 0.5 70 2.5 75 9720 0.0579 3000 900 導体 絶縁体 （介在）＊ （プラスチックひも）＊ 波付鋼管 防食層 シース （押えテープ または押え糸）＊ ＊必要により介在、押えテープ、押え糸、プラスチックひもを施します。12
架橋ポリエチレン絶縁電力ケーブル
■
概 要
●関連規格：JIS C 3605
●絶縁体最高許容温度：90℃
●線心識別：２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
白は自然色を含む
●シースおよび防食層：黒色が標準。
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
●CVに波付鋼管がい装を施したケーブルです。
●地中への直接埋設による布設が可能です。
● 金属管で覆われているため、耐水性・耐薬品性にも優れ
ており防鼠効果もあります。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
ケーブルグランドやパッキンなどの使用により詳細なケー
ブル外径が必要な場合は、弊社にご連絡ください。
600V 架橋ポリエチレン絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
600V CVMAZV
（例：3心）
600V CVMAZV
■
構造表
600V CVMAZV
線心数 導 体 絶縁体厚さ 架橋ポリエチレン ビニルシース厚さ （黒） ビニルシース外径 波付鋼管がい装 ビニル防食層厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構成または形状 外 径 板 厚 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （mm） （約mm） （mm） （約mm）（kg/km） 20℃ （V・1分）（MΩ・km） 3 2 7/0.6 1.8 0.8 1.5 11.0 0.3 16.5 2.5 21.5 500 9.42 2000 2500 3 3.5 7/0.8 2.4 0.8 1.5 12.5 0.3 16.5 2.5 21.5 560 5.30 2000 2500 3 5.5 7/1.0 3.0 1.0 1.5 14.5 0.3 18.5 2.5 23.5 695 3.40 2000 2500 3 8 7/1.2 3.6 1.0 1.5 16.0 0.3 21 2.5 26 835 2.36 2000 2000 3 14 円形圧縮 4.4 1.0 1.5 17.5 0.3 24 2.5 29 1090 1.34 2000 1500 3 22 円形圧縮 5.5 1.2 1.5 21 0.3 26 2.5 31 1420 0.849 2000 1500 3 38 円形圧縮 7.3 1.2 1.7 25 0.4 33 2.5 38 2210 0.491 2500 1500 3 60 円形圧縮 9.3 1.5 1.9 31 0.4 39 2.5 44 3110 0.311 2500 1500 3 100 円形圧縮 12.0 2.0 2.2 40 0.4 48 2.5 53 4750 0.187 2500 1500 3 150 円形圧縮 14.7 2.0 2.4 46 0.4 53 2.5 58 6500 0.124 3000 1000 3 200 円形圧縮 17.0 2.5 2.7 54 0.5 64 2.5 69 8720 0.0933 3000 1500 3 250 円形圧縮 19.0 2.5 2.9 59 0.5 70 2.5 75 10500 0.0754 3000 1000 3 325 円形圧縮 21.7 2.5 3.1 65 0.5 75 2.5 80 13100 0.0579 3000 900 4 2 7/0.6 1.8 0.8 1.5 12.0 0.3 16.5 2.5 21.5 530 9.42 2000 2500 4 3.5 7/0.8 2.4 0.8 1.5 13.5 0.3 18.5 2.5 23.5 655 5.30 2000 2500 4 5.5 7/1.0 3.0 1.0 1.5 16.0 0.3 21 2.5 26 820 3.40 2000 2500 4 8 7/1.2 3.6 1.0 1.5 17.5 0.3 24 2.5 29 990 2.36 2000 2000 4 14 円形圧縮 4.4 1.0 1.5 19.0 0.3 25 2.5 30 1280 1.34 2000 1500 4 22 円形圧縮 5.5 1.2 1.6 23 0.3 30 2.5 35 1760 0.849 2000 1500 4 38 円形圧縮 7.3 1.2 1.8 28 0.4 36 2.5 41 2700 0.491 2500 1500 4 60 円形圧縮 9.3 1.5 2.0 35 0.4 41 2.5 46 3840 0.311 2500 1500 4 100 円形圧縮 12.0 2.0 2.4 44 0.4 53 2.5 58 6010 0.187 2500 1500 4 150 円形圧縮 14.7 2.0 2.6 51 0.5 60 2.5 65 8460 0.124 3000 1000 4 200 円形圧縮 17.0 2.5 2.9 60 0.5 70 2.5 75 11100 0.0933 3000 1500 4 250 円形圧縮 19.0 2.5 3.1 65 0.5 75 2.5 80 13400 0.0754 3000 100013
●技術問い合わせ先／古河電工グループ 株式会社KANZACC（神奈川） TEL. 0463-22-1988 FAX. 0469-23-66306600V CVMAZV
■
構造表
6600V CVMAZV
線心数 導 体 絶縁体厚さ ＊ 架橋ポリエチレン 絶縁体外径 軟銅テープ巻厚さ ビニルシース厚さ （黒） ビニルシース外径 波付鋼管がい装 ビニル防食層厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 板 厚 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 静電容量 （参考値） （Ω/km） （心）（mm2）（本/mm）（mm） （mm） （約mm）（約mm）（mm）（約mm）（mm）（約mm）（mm）（約mm）（kg/km） 20℃ （V・10分）（MΩ・km） （μF/km） 3 14 円形圧縮 4.4 4.0 12.4 0.1 2.4 34 0.4 40.7 2.5 45.7 2240 1.34 17000 2500 0.24 3 22 円形圧縮 5.5 4.0 13.5 0.1 2.5 36 0.4 43.4 2.5 48.4 2650 0.849 17000 2500 0.27 3 38 円形圧縮 7.3 4.0 15.3 0.1 2.7 40 0.4 47.1 2.5 52.1 3390 0.491 17000 2000 0.32 3 60 円形圧縮 9.3 4.0 17.3 0.1 2.9 45 0.4 53.0 2.5 58 4390 0.311 17000 2000 0.37 3 100 円形圧縮 12.0 4.0 20.0 0.1 3.1 51 0.5 60 2.5 65 6130 0.187 17000 2000 0.45 3 150 円形圧縮 14.7 4.0 22.7 0.1 3.3 58 0.5 70 2.5 75 8130 0.124 17000 1500 0.52 3 200 円形圧縮 17.0 4.5 26.0 0.1 3.6 65 0.5 75 2.5 80 10300 0.0933 17000 1500 0.51 ＊内部半導電層厚さを含みます。 （注）端末作業時に、外部半導電性テープはお取りください。 内部 半導電層 外部半導電性テープ 導体 介在 押えテープ シース 絶縁体 波付鋼管 防食層 軟銅テープ14
架橋ポリエチレン絶縁電力ケーブル
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-82926600V 架橋ポリエチレン絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
6600V CVMAZV
■
概 要
●CVに波付鋼管がい装を施したケーブルです。
●関連規格：JIS C 3606
●常時許容温度：90℃
●線心識別：３心（白、赤、青）
●構成
絶縁体：架橋ポリエチレン
遮へい：軟銅テープ
シース：ビニル（黒色）
がい装：波付鋼管
防食層：ビニル（黒色）
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
●地中への直接埋設による布設が可能です。
● 金属管で覆われているため、耐水性・耐薬品性にも優れ
ており防鼠効果もあります。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
CVV
■
構造表
CVV
線心数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 1.25 7/0.45 1.35 0.8 1.5 8.9 95 16.8 2000 50 3 1.25 7/0.45 1.35 0.8 1.5 9.4 115 16.8 2000 50 4 1.25 7/0.45 1.35 0.8 1.5 10.5 140 16.8 2000 50 5 1.25 7/0.45 1.35 0.8 1.5 11.0 165 16.8 2000 50 6 1.25 7/0.45 1.35 0.8 1.5 12.0 195 16.8 2000 50 7 1.25 7/0.45 1.35 0.8 1.5 12.0 200 16.8 2000 50 8 1.25 7/0.45 1.35 0.8 1.5 13.0 225 16.8 2000 50 10 1.25 7/0.45 1.35 0.8 1.5 15.0 280 16.8 2000 50 12 1.25 7/0.45 1.35 0.8 1.5 15.5 315 16.8 2000 50 15 1.25 7/0.45 1.35 0.8 1.5 16.5 380 16.8 2000 50 20 1.25 7/0.45 1.35 0.8 1.5 18.5 480 16.8 2000 50 30 1.25 7/0.45 1.35 0.8 1.6 23 690 16.8 2000 50 2 2 7/0.6 1.8 0.8 1.5 9.8 120 9.42 2000 50 3 2 7/0.6 1.8 0.8 1.5 10.5 150 9.42 2000 50 4 2 7/0.6 1.8 0.8 1.5 11.5 185 9.42 2000 50 5 2 7/0.6 1.8 0.8 1.5 12.5 220 9.42 2000 50 6 2 7/0.6 1.8 0.8 1.5 13.5 260 9.42 2000 50 7 2 7/0.6 1.8 0.8 1.5 13.5 275 9.42 2000 50 8 2 7/0.6 1.8 0.8 1.5 14.5 315 9.42 2000 50 10 2 7/0.6 1.8 0.8 1.5 17.0 390 9.42 2000 50 12 2 7/0.6 1.8 0.8 1.5 17.5 450 9.42 2000 50 15 2 7/0.6 1.8 0.8 1.5 18.5 545 9.42 2000 50 20 2 7/0.6 1.8 0.8 1.5 21 690 9.42 2000 50 30 2 7/0.6 1.8 0.8 1.7 26 1110 9.42 2000 50 （押えテープ または押え糸）＊ （介在）＊ ＊必要により介在、押えテープ、押え糸を施します。15
■
概 要
●制御用ケーブルとして最も一般的なケーブルです。
●関連規格：JIS C 3401
●常時許容温度：60℃
●線心識別：２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
５心以上（黒色絶縁体上にナンバリング）
対形（黒白とし、黒色絶縁体上にナンバリング）
●構成
絶縁体：ビニル
シース：ビニル（黒色）
●許容曲げ半径：6d以上（d：仕上外径）
■
特 長
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
制御用ビニル絶縁ビニルシースケーブル
CVV
制御用ケーブル
認定品
対形は除く（例：7心）
CVV
■
構造表
CVV
線心数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 3.5 7/0.8 2.4 0.8 1.5 11.0 165 5.30 2000 50 3 3.5 7/0.8 2.4 0.8 1.5 12.0 215 5.30 2000 50 4 3.5 7/0.8 2.4 0.8 1.5 13.0 265 5.30 2000 50 5 3.5 7/0.8 2.4 0.8 1.5 14.0 320 5.30 2000 50 6 3.5 7/0.8 2.4 0.8 1.5 15.0 385 5.30 2000 50 7 3.5 7/0.8 2.4 0.8 1.5 15.0 405 5.30 2000 50 8 3.5 7/0.8 2.4 0.8 1.5 16.5 460 5.30 2000 50 10 3.5 7/0.8 2.4 0.8 1.5 19.0 575 5.30 2000 50 12 3.5 7/0.8 2.4 0.8 1.5 20 665 5.30 2000 50 15 3.5 7/0.8 2.4 0.8 1.5 22 815 5.30 2000 50 20 3.5 7/0.8 2.4 0.8 1.6 25 1050 5.30 2000 50 30 3.5 7/0.8 2.4 0.8 1.8 30 1690 5.30 2000 50 2 5.5 7/1.0 3.0 1.0 1.5 13.5 250 3.40 2000 50 3 5.5 7/1.0 3.0 1.0 1.5 14.5 320 3.40 2000 50 4 5.5 7/1.0 3.0 1.0 1.5 16.0 405 3.40 2000 50 5 5.5 7/1.0 3.0 1.0 1.5 17.0 490 3.40 2000 50 2 8 7/1.2 3.6 1.2 1.5 15.5 335 2.36 2000 50 3 8 7/1.2 3.6 1.2 1.5 16.5 440 2.36 2000 50 4 8 7/1.2 3.6 1.2 1.5 18.0 555 2.36 2000 50 2 14 7/1.6 4.8 1.4 1.5 19.0 525 1.33 2000 40 3 14 7/1.6 4.8 1.4 1.5 20 695 1.33 2000 40 4 14 7/1.6 4.8 1.4 1.6 23 900 1.33 2000 4016
制御用ケーブル
CVV
■
構造表
CVV
対 数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （対） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2P 1.25 7/0.45 1.35 0.8 1.5 13.0 170 17.2 2000 50 3P 1.25 7/0.45 1.35 0.8 1.5 15.0 215 17.2 2000 50 4P 1.25 7/0.45 1.35 0.8 1.5 16.5 265 17.2 2000 50 5P 1.25 7/0.45 1.35 0.8 1.5 17.5 310 17.2 2000 50 6P 1.25 7/0.45 1.35 0.8 1.5 18.5 365 17.2 2000 50 8P 1.25 7/0.45 1.35 0.8 1.5 21 420 17.2 2000 50 10P 1.25 7/0.45 1.35 0.8 1.5 22 515 17.2 2000 50 15P 1.25 7/0.45 1.35 0.8 1.7 26 750 17.2 2000 50 2P 2 7/0.6 1.8 0.8 1.5 14.5 230 9.61 2000 50 3P 2 7/0.6 1.8 0.8 1.5 17.0 295 9.61 2000 50 4P 2 7/0.6 1.8 0.8 1.5 18.5 365 9.61 2000 50 5P 2 7/0.6 1.8 0.8 1.5 19.5 430 9.61 2000 50 6P 2 7/0.6 1.8 0.8 1.5 21 510 9.61 2000 50 8P 2 7/0.6 1.8 0.8 1.6 24 610 9.61 2000 50 10P 2 7/0.6 1.8 0.8 1.6 25 750 9.61 2000 50 15P 2 7/0.6 1.8 0.8 1.8 30 1100 9.61 2000 5017
●技術問い合わせ先／古河電工グループ 株式会社KANZACC TEL. 0776-81-2288 FAX. 0776-82-6429CVV-S 導体 絶縁体 押えテープ （介在）＊ 軟銅テープ （押えテープ）＊ シース
■
構造表
CVV-S
線心数 導 体 ビニル絶縁体厚さ 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （約mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 1.25 7/0.45 1.35 0.8 0.1 1.5 9.2 110 16.8 2000 50 3 1.25 7/0.45 1.35 0.8 0.1 1.5 9.7 130 16.8 2000 50 4 1.25 7/0.45 1.35 0.8 0.1 1.5 10.5 155 16.8 2000 50 5 1.25 7/0.45 1.35 0.8 0.1 1.5 11.5 180 16.8 2000 50 6 1.25 7/0.45 1.35 0.8 0.1 1.5 12.5 215 16.8 2000 50 7 1.25 7/0.45 1.35 0.8 0.1 1.5 12.5 220 16.8 2000 50 8 1.25 7/0.45 1.35 0.8 0.1 1.5 13.5 250 16.8 2000 50 10 1.25 7/0.45 1.35 0.8 0.1 1.5 15.5 310 16.8 2000 50 12 1.25 7/0.45 1.35 0.8 0.1 1.5 16.0 345 16.8 2000 50 15 1.25 7/0.45 1.35 0.8 0.1 1.5 17.0 415 16.8 2000 50 20 1.25 7/0.45 1.35 0.8 0.1 1.5 19.0 515 16.8 2000 50 30 1.25 7/0.45 1.35 0.8 0.1 1.6 23 735 16.8 2000 50 2 2 7/0.6 1.8 0.8 0.1 1.5 10.5 140 9.42 2000 50 3 2 7/0.6 1.8 0.8 0.1 1.5 11.0 170 9.42 2000 50 4 2 7/0.6 1.8 0.8 0.1 1.5 11.5 205 9.42 2000 50 5 2 7/0.6 1.8 0.8 0.1 1.5 12.5 245 9.42 2000 50 6 2 7/0.6 1.8 0.8 0.1 1.5 13.5 290 9.42 2000 50 7 2 7/0.6 1.8 0.8 0.1 1.5 13.5 300 9.42 2000 50 8 2 7/0.6 1.8 0.8 0.1 1.5 15.0 340 9.42 2000 50 10 2 7/0.6 1.8 0.8 0.1 1.5 17.0 425 9.42 2000 50 12 2 7/0.6 1.8 0.8 0.1 1.5 18.0 480 9.42 2000 50 15 2 7/0.6 1.8 0.8 0.1 1.5 19.0 580 9.42 2000 50 20 2 7/0.6 1.8 0.8 0.1 1.5 22 735 9.42 2000 50 30 2 7/0.6 1.8 0.8 0.1 1.7 26 1070 9.42 2000 50 ＊必要により介在、押えテープを施します。18
■
概 要
● 静電遮へいの必要がある制御用回路に使用されています。
●関連規格：JCS 4258
●常時許容温度：60℃
●線心識別：２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
５心以上（黒色絶縁体上にナンバリング）
●構成
絶縁体：ビニル
遮へい：軟銅テープ
シース：ビニル（黒色）
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
● 電技解釈第120条（旧134条）で規定される「自消性のある
難燃性」の要求を満足します（JIS規格60度傾斜燃焼試験
に合格）。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
●銅テープの接地は、片端で行ってください。
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
制御用ビニル絶縁ビニルシースケーブル（一括銅テープ遮へい付）
CVV-S
制御用ケーブル
（例：7心）
CVV-S
■
構造表
CVV-S
線心数 導 体 ビニル絶縁体厚さ 軟銅テープ巻厚さ ビニルシース厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （約mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 3.5 7/0.8 2.4 0.8 0.1 1.5 11.5 185 5.30 2000 50 3 3.5 7/0.8 2.4 0.8 0.1 1.5 12.0 235 5.30 2000 50 4 3.5 7/0.8 2.4 0.8 0.1 1.5 13.0 290 5.30 2000 50 5 3.5 7/0.8 2.4 0.8 0.1 1.5 14.5 345 5.30 2000 50 6 3.5 7/0.8 2.4 0.8 0.1 1.5 15.5 410 5.30 2000 50 7 3.5 7/0.8 2.4 0.8 0.1 1.5 15.5 435 5.30 2000 50 8 3.5 7/0.8 2.4 0.8 0.1 1.5 17.0 495 5.30 2000 50 10 3.5 7/0.8 2.4 0.8 0.1 1.5 19.5 615 5.30 2000 50 12 3.5 7/0.8 2.4 0.8 0.1 1.5 20 710 5.30 2000 50 15 3.5 7/0.8 2.4 0.8 0.1 1.5 22 860 5.30 2000 50 20 3.5 7/0.8 2.4 0.8 0.1 1.6 25 1110 5.30 2000 50 30 3.5 7/0.8 2.4 0.8 0.1 1.8 30 1630 5.30 2000 50 2 5.5 7/1.0 3.0 1.0 0.1 1.5 13.5 260 3.40 2000 50 3 5.5 7/1.0 3.0 1.0 0.1 1.5 14.5 335 3.40 2000 50 4 5.5 7/1.0 3.0 1.0 0.1 1.5 15.5 420 3.40 2000 50 2 8 7/1.2 3.6 1.2 0.1 1.5 15.5 370 2.36 2000 50 3 8 7/1.2 3.6 1.2 0.1 1.5 16.5 480 2.36 2000 50 4 8 7/1.2 3.6 1.2 0.1 1.5 18.0 600 2.36 2000 50 2 14 7/1.6 4.8 1.4 0.1 1.5 18.5 570 1.33 2000 40 3 14 7/1.6 4.8 1.4 0.1 1.5 20 745 1.33 2000 40 4 14 7/1.6 4.8 1.4 0.1 1.5 22 950 1.33 2000 40 2 22 7/2.0 6.0 1.6 0.1 1.6 22 820 0.840 2000 40 3 22 7/2.0 6.0 1.6 0.1 1.6 24 1090 0.840 2000 40 4 22 7/2.0 6.0 1.6 0.1 1.7 26 1400 0.840 2000 40 2 38 7/2.6 7.8 1.8 0.1 1.8 28 1290 0.497 2500 40 3 38 7/2.6 7.8 1.8 0.1 1.8 30 1710 0.497 2500 40 4 38 7/2.6 7.8 1.8 0.1 1.9 33 2230 0.497 2500 4019
●技術問い合わせ先／古河電工グループ 株式会社KANZACC TEL. 0776-81-2288 FAX. 0776-82-6429CVVMAZV
■
構造表
CVVMAZV
線心数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （黒） ビニルシース外径 波付鋼管がい装 ビニル防食層厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 板 厚 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （mm） （約mm） （mm） （約mm）（kg/km） 20℃ （V・1分）（20℃） 2 1.25 7/0.45 1.35 0.8 1.5 8.9 0.3 13.5 2.5 18.5 385 16.8 2000 50 3 1.25 7/0.45 1.35 0.8 1.5 9.4 0.3 13.5 2.5 18.5 400 16.8 2000 50 4 1.25 7/0.45 1.35 0.8 1.5 10.5 0.3 16.5 2.5 21.5 475 16.8 2000 50 5 1.25 7/0.45 1.35 0.8 1.5 11.0 0.3 16.5 2.5 21.5 500 16.8 2000 50 6 1.25 7/0.45 1.35 0.8 1.5 12.0 0.3 18.5 2.5 23.5 575 16.8 2000 50 7 1.25 7/0.45 1.35 0.8 1.5 12.0 0.3 18.5 2.5 23.5 580 16.8 2000 50 8 1.25 7/0.45 1.35 0.8 1.5 13.0 0.3 18.5 2.5 23.5 605 16.8 2000 50 10 1.25 7/0.45 1.35 0.8 1.5 15.0 0.3 21 2.5 26 705 16.8 2000 50 12 1.25 7/0.45 1.35 0.8 1.5 15.5 0.3 21 2.5 26 745 16.8 2000 50 15 1.25 7/0.45 1.35 0.8 1.5 16.5 0.3 24 2.5 29 850 16.8 2000 50 20 1.25 7/0.45 1.35 0.8 1.5 18.5 0.3 25 2.5 30 975 16.8 2000 50 30 1.25 7/0.45 1.35 0.8 1.6 23 0.3 30 2.5 35 1290 16.8 2000 50 ＊必要により介在、押えテープ、押え糸、プラスチックひもを施します。 導体 絶縁体 （プラスチックひも）＊ （介在）＊ 波付鋼管 防食層 シース （押えテープ または押え糸）＊20
■
概 要
●CVVに波付鋼管がい装を施したケーブルです。
●関連規格：JIS C 3401
●常時許容温度：60℃
●線心識別：２心（黒、白）、３心（黒、白、赤）
４心（黒、白、赤、緑）
５心以上（黒色絶縁体上にナンバリング）
●構成
絶縁体：ビニル
シース：ビニル（黒色）
がい装：波付鋼管
防食層：ビニル（黒色）
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
●地中への直接埋設による布設工事が可能です。
● 金属管で覆われているため、耐水性・耐薬品性にも優れ
ており防鼠効果もあります。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● ケーブルグランドやパッキンなどの使用により詳細な
ケーブル外径が必要な場合は、弊社にご連絡ください。
制御用ビニル絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
CVVMAZV
制御用ケーブル
（例：7心）
CVVMAZV
■
構造表
CVVMAZV
線心数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （黒） ビニルシース外径 波付鋼管がい装 ビニル防食層厚さ （黒） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 板 厚 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （mm） （約mm） （mm） （約mm）（kg/km） 20℃ （V・1分）（20℃） 2 2 7/0.6 1.8 0.8 1.5 9.8 0.3 16.5 2.5 21.5 460 9.42 2000 50 3 2 7/0.6 1.8 0.8 1.5 10.5 0.3 16.5 2.5 21.5 490 9.42 2000 50 4 2 7/0.6 1.8 0.8 1.5 11.5 0.3 16.5 2.5 21.5 525 9.42 2000 50 5 2 7/0.6 1.8 0.8 1.5 12.5 0.3 18.5 2.5 23.5 605 9.42 2000 50 6 2 7/0.6 1.8 0.8 1.5 13.5 0.3 18.5 2.5 23.5 645 9.42 2000 50 7 2 7/0.6 1.8 0.8 1.5 13.5 0.3 18.5 2.5 23.5 660 9.42 2000 50 8 2 7/0.6 1.8 0.8 1.5 14.5 0.3 21 2.5 26 740 9.42 2000 50 10 2 7/0.6 1.8 0.8 1.5 17.0 0.3 24 2.5 29 860 9.42 2000 50 12 2 7/0.6 1.8 0.8 1.5 17.5 0.3 24 2.5 29 920 9.42 2000 50 15 2 7/0.6 1.8 0.8 1.5 18.5 0.3 25 2.5 30 1050 9.42 2000 50 20 2 7/0.6 1.8 0.8 1.5 21 0.3 27 2.5 32 1240 9.42 2000 50 30 2 7/0.6 1.8 0.8 1.7 26 0.4 33 2.5 38 1780 9.42 2000 50 2 3.5 7/0.8 2.4 0.8 1.5 11.0 0.3 16.5 2.5 21.5 505 5.30 2000 50 3 3.5 7/0.8 2.4 0.8 1.5 12.0 0.3 16.5 2.5 21.5 550 5.30 2000 50 4 3.5 7/0.8 2.4 0.8 1.5 13.0 0.3 18.5 2.5 23.5 645 5.30 2000 50 5 3.5 7/0.8 2.4 0.8 1.5 14.0 0.3 18.5 2.5 23.5 700 5.30 2000 50 6 3.5 7/0.8 2.4 0.8 1.5 15.0 0.3 21 2.5 26 810 5.30 2000 50 7 3.5 7/0.8 2.4 0.8 1.5 15.0 0.3 21 2.5 26 830 5.30 2000 50 8 3.5 7/0.8 2.4 0.8 1.5 16.5 0.3 24 2.5 29 935 5.30 2000 50 10 3.5 7/0.8 2.4 0.8 1.5 19.0 0.3 25 2.5 30 1070 5.30 2000 50 12 3.5 7/0.8 2.4 0.8 1.5 20 0.3 26 2.5 31 1190 5.30 2000 50 15 3.5 7/0.8 2.4 0.8 1.5 22 0.3 27 2.5 32 1360 5.30 2000 50 20 3.5 7/0.8 2.4 0.8 1.6 25 0.3 30 2.5 35 1650 5.30 2000 50 30 3.5 7/0.8 2.4 0.8 1.8 30 0.4 36 2.5 41 2380 5.30 2000 5021
●技術問い合わせ先／古河電工グループ 株式会社KANZACC（神奈川） TEL. 0463-22-1988 FAX. 0469-23-6630IV 導体 絶縁体
■
構造表
IV
導体直径 （軟銅） ビニル絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 1.2 0.8 2.8 17 15.8 1500 50 1.6 0.8 3.2 27 8.92 1500 50 2.0 0.8 3.6 38 5.65 1500 50 2.6 1.0 4.6 63 3.35 1500 50 導 体（軟銅） ビニル絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （mm2） （本/mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 0.9 7/0.4 1.2 0.8 2.8 16 20.9 1500 50 1.25 7/0.45 1.35 0.8 3.0 18 16.5 1500 50 2 7/0.6 1.8 0.8 3.4 28 9.24 1500 50 3.5 7/0.8 2.4 0.8 4.0 45 5.20 1500 50 5.5 7/1.0 3.0 1.0 5.0 70 3.33 1500 50 8 7/1.2 3.6 1.2 6.0 100 2.31 1500 50 14 7/1.6 4.8 1.4 7.6 175 1.30 2000 40 22 7/2.0 6.0 1.6 9.2 265 0.824 2000 40 38 7/2.6 7.8 1.8 11.5 430 0.487 2500 40 60 19/2.0 10.0 1.8 14.0 650 0.303 2500 30 100 19/2.6 13.0 2.0 17.0 1070 0.180 2500 30 150 37/2.3 16.1 2.2 21 1600 0.118 3000 20 200 37/2.6 18.2 2.4 23 2030 0.0922 3000 20 250 61/2.3 20.7 2.4 26 2600 0.0722 3000 20 325 61/2.6 23.4 2.6 29 3300 0.0565 3500 2022
■
概 要
●屋内配線、盤内配線として一般に広く使用されてます。
●関連規格：JIS C 3307
●常時許容温度：60℃
●絶縁体の色：黒、白、赤、緑、黄、青が標準。
●構成
導体：軟銅
絶縁体：ビニル
●許容曲げ半径：8d以上（d：仕上外径）
■
その他
● 屋内配線に使用する場合は、がい子引きを除き、電線管、
ダクトなどで保護する必要があります。
●詳細な電線外径が必要な場合は、弊社にご連絡ください。
＊欧州RoHS指令への対応状況についてはお問い合わせください。600V ビニル絶縁電線
IV
ビニル絶縁電線・ケーブル
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292認定品
緑/黄は除く（例）
HIV 導体 絶縁体 導 体（軟銅） ビニル絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （mm2） （本/mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 1.25 7/0.45 1.35 0.8 3.0 19 16.5 1500 50 2 7/0.6 1.8 0.8 3.4 28 9.24 1500 50 3.5 7/0.8 2.4 0.8 4.0 45 5.20 1500 50 5.5 7/1.0 3.0 1.0 5.0 70 3.33 1500 50 8 7/1.2 3.6 1.2 6.0 105 2.31 1500 50 14 7/1.6 4.8 1.4 7.6 170 1.30 2000 40 22 7/2.0 6.0 1.6 9.2 260 0.824 2000 40 38 7/2.6 7.8 1.8 11.5 430 0.487 2500 40 60 19/2.0 10.0 1.8 14.0 650 0.303 2500 30 100 19/2.6 13.0 2.0 17.0 1070 0.180 2500 30 150 37/2.3 16.1 2.2 21 1600 0.118 3000 20 200 37/2.6 18.2 2.4 23 2020 0.0922 3000 20 250 61/2.3 20.7 2.4 26 2580 0.0722 3000 20 325 61/2.6 23.4 2.6 29 3280 0.0565 3500 20
■
構造表
HIV
導体直径 （軟銅） 耐熱ビニル絶縁体 厚さ 仕上外径 概算質量 （参考値） 電気特性 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 1.2 0.8 2.8 17 15.8 1500 50 1.6 0.8 3.2 27 8.92 1500 50 2.0 0.8 3.6 38 5.65 1500 5023
■
概 要
●関連規格：JIS C 3317
●常時許容温度：75℃
●絶縁体の色：黒、白、赤、緑、黄、青が標準。
●構成
導体：軟銅
絶縁体：耐熱ビニル
●許容曲げ半径：8d以上（d：仕上外径）
■
特 長
● 通常のIVより耐熱特性の良い絶縁体を使用しており高温
雰囲気での使用が可能です。
●許容電流がIVより約22％多くなります。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
●詳細な電線外径が必要な場合は、弊社にご連絡ください。
600V 二種ビニル絶縁電線
HIV
認定品
（例）
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292600V VVF
■
構造表
600V VVF
線心数 導体直径 （軟銅） ビニル絶縁体厚さ ビニルシース厚さ （灰） 仕上外径 概算質量 （参考値） 電気特性 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 1.6 0.8 1.5 6.2× 9.4 86 8.92 1500 50 2 2.0 0.8 1.5 6.6×10.5 115 5.65 1500 50 2 2.6 1.0 1.5 7.6×12.5 175 3.35 1500 50 3 1.6 0.8 1.5 6.2×13.0 125 8.92 1500 50 3 2.0 0.8 1.5 6.6×14.0 165 5.65 1500 50 3 2.6 1.0 1.5 7.6×17.0 260 3.35 1500 50 4 1.6 0.8 1.5 6.2×16.0 165 8.92 1500 50 4 2.0 0.8 1.5 6.6×17.5 220 5.65 1500 50600V VVF
線心数 導 体 ビニル絶縁体厚さ ビニルシース厚さ （灰） 仕上外径 概算質量 （参考値） 電気特性 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （MΩ・km） （心） （mm2） （本/mm） （mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） 20℃ 2 8 7/1.2 3.6 1.2 1.5 9.0×15.0 285 2.31 1500 50 3 8 7/1.2 3.6 1.2 1.5 9.0×21 420 2.31 1500 50 ●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-829224
600V ビニル絶縁ビニルシース平形ケーブル
600V VVF
ビニル絶縁電線・ケーブル
■
概 要
●低圧の一般住宅屋内配線用として広く使用されます。
●関連規格：JIS C 3342
●常時許容温度：60℃
●線心識別：２心（黒、白）
３心（黒、白、赤）
都市機構仕様：
（黒、白、緑）（赤、白、緑）
オール電化200V用：
（黒、赤、緑）
４心（黒、白、赤、緑）
●構成
絶縁体：ビニル
シース：ビニル（灰色）
●許容曲げ半径：
短径方向：6d以上（d：短径の仕上外径）
長径方向：6D以上(D：長径の仕上外径）
（例）3×2.0mmの場合
短径方向：6.6×6＝39.6mm
長径方向：14.0×6＝84.0mm
■
特 長
● 同一サイズのVVRに比べ、製品の質量が軽く持ち運びが
容易です。
＊欧州RoHS指令への対応状況についてはお問い合わせください。■
その他
● 詳細なケーブル外径が必要な場合は、弊社にご連絡くだ
さい。
（例：2心）
認定品
4心は除く6600V OE 6600V ACSR-OE
■
構造表
6600V OE
関連規格：電力用規格 C-201
導 体（硬銅） ポリエチレン 絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最小導体引張荷重 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （mm2） （本/mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） （kN） 22 7/2.0 6.0 2.0 10.0 250 0.849 12000 2000 8.7 38 7/2.6 7.8 2.0 12.0 405 0.502 12000 1500 14.5 60 19/2.0 10.0 2.5 15.0 640 0.313 12000 1500 23.6 100 19/2.6 13.0 2.5 18.0 1040 0.185 12000 1000 39.3 1N=0.102kgf （黒）6600V ACSR-OE
関連規格：電力用規格 C-202
導 体 ポリエチレン 絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最小導体引張荷重 公称断面積 構 成 本/mm 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 ＊ アルミニウム 鋼 （Ω/km） （mm2） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） （kN） 32 6/SB 1/2.6 7.2 2.0 11.5 190 0.928 12000 1500 11.2 58 6/SB 1/3.5 9.7 2.5 15.0 335 0.512 12000 1500 19.4 120 6/SB 1/4.2 13.6 2.5 19.0 570 0.250 12000 1000 30.7 ＊ SB は圧縮導体を示します。 1N=0.102kgf （黒） ●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-829225
ポリエチレン絶縁電線
6600V OE
■
特 長
●常時許容温度：75℃
● 耐候性の良い黒色ポリエチレンで絶縁されており、おも
に高圧架空電線路に用いられます。
■
その他
● 着雪による断線防止用のヒレをつけたSN-OE、応力腐
食割れ対策用に、円形圧縮導体を使用したSB-OEも
あります。
鋼心アルミ導体ポリエチレン絶縁電線
6600V ACSR-OE
■
特 長
●常時許容温度：75℃
● 通常のOEの導体（硬銅）をACSR（鋼心アルミ）に変えた
ものです。
● 等価サイズの銅導体のものと比べ製品の質量は軽く、引
張荷重は大きくなります。
6600V 屋外用ポリエチレン絶縁電線
6600V OE, ACSR-OE
屋外配電用電線
電線の色：黒
電線の色：黒
6600V OC 6600V Aℓ-OC 6600V ACSR-OC
電線の色：黒
26
屋外配電用電線
架橋ポリエチレン絶縁電線
6600V OC
■
特 長
●常時許容温度：90℃
● 耐候性の良い黒色架橋ポリエチレンで絶縁されており、
おもに高圧架空電線路に用いられます。
■
その他
● 着雪による断線防止用のヒレをつけたSN-OC、応力腐食
割れ対策用に、導体のすき間に水密コンパウンドを充填
したOC-Wもあります。
アルミ導体架橋ポリエチレン絶縁電線
6600V Aℓ-OC
■
特 長
●常時許容温度：90℃
●通常のOCの導体（硬銅）をアルミに変えたものです。
●等価サイズの銅導体のものと比べ製品の質量が軽くなり
ます。
鋼心アルミ導体架橋ポリエチレン絶縁電線
6600V ACSR-OC
■
特 長
●常時許容温度：90℃
● 通常のOCの導体（硬銅）をACSR（鋼心アルミ）に変えた
ものです。
● 等価サイズの銅導体のものと比べ製品の質量は軽く、引
張荷重は大きくなります。
6600V 屋外用架橋ポリエチレン絶縁電線
6600V OC, A
ℓ
-OC, ACSR-OC
電線の色：黒
6600V OC 6600V Aℓ-OC 6600V ACSR-OC
■
構造表
6600V OC 関連規格：電力用規格 C-201
導 体（硬銅） 架橋ポリエチレン 絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最小導体引張荷重 公称断面積 構 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （mm2） （本/mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） （kN） 22 7/2.0 6.0 2.0 10.0 250 0.849 12000 2000 8.7 38 7/2.6 7.8 2.0 12.0 405 0.502 12000 1500 14.5 60 19/2.0 10.0 2.5 15.0 640 0.313 12000 1500 23.6 100 19/2.6 13.0 2.5 18.0 1040 0.185 12000 1000 39.3 150 19/3.2 16.0 2.5 21 1530 0.122 12000 1000 52.8 1N=0.102kgf （黒）6600V Aℓ-OC 関連規格：電力用規格 C-202
導 体（Aℓ） 架橋ポリエチレン 絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最小導体引張荷重 公称断面積 構 ＊ 成 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 （Ω/km） （mm2） （本/mm） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） （kN） 200 19/SB 17.0 3.0 23 740 0.150 12000 1000 26.3 ＊ SB は圧縮導体を示します。 1N=0.102kgf （黒）6600V ACSR-OC 関連規格：電力用規格 C-202
導 体（ACSR） 架橋ポリエチレン 絶縁体厚さ 仕上外径 概算質量 （参考値） 電気特性 最小導体引張荷重 公称断面積 構 成 （本/mm） 外 径 最大導体抵抗 試験電圧 最小絶縁抵抗 ＊ アルミニウム 鋼 （Ω/km） （mm2） （mm） （mm） （約mm） （kg/km） 20℃ （V・1分） （MΩ・km） （kN） 32 6/SB 1/2.6 7.2 2.0 11.5 190 0.928 12000 1500 11.2 58 6/SB 1/3.5 9.7 2.5 15.0 335 0.512 12000 1500 19.4 120 6/SB 1/4.2 13.6 2.5 19.0 570 0.250 12000 1000 30.7 ＊ SB は圧縮導体を示します。 1N=0.102kgf （黒）27
●技術問い合わせ先／古河電工グループ 古河電工産業電線株式会社 技術部電線技術課 TEL. 0463-24-8008 FAX. 0463-21-8292OW
