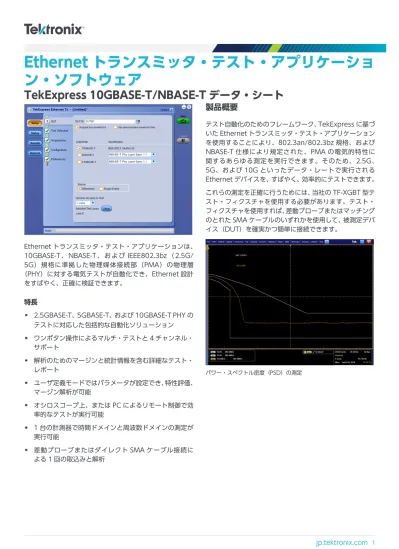

ン・ソフトウェア
TekExpress 10GBASE-T/NBASE-T データ・シート
Ethernet トランスミッタ・テスト・アプリケーションは、
10GBASE-T、NBASE-T、および IEEE802.3bz（2.5G/
5G）規格に準拠した物理媒体接続部（PMA）の物理層
（PHY）に対する電気テストが自動化でき、Ethernet 設計
をすばやく、正確に検証できます。
特長
2.5GBASE-T、5GBASE-T、および 10GBASE-T PHY の
テストに対応した包括的な自動化ソリューション
ワンボタン操作によるマルチ・テストと 4 チャンネル・
サポート
解析のためのマージンと統計情報を含む詳細なテスト・
レポート
ユーザ定義モードではパラメータが設定でき、特性評価、
マージン解析が可能
オシロスコープ上、または PC によるリモート制御で効
率的なテストが実行可能
1 台の計測器で時間ドメインと周波数ドメインの測定が
実行可能
差動プローブまたはダイレクト SMA ケーブル接続に
よる 1 回の取込みと解析
製品概要
テスト自動化のためのフレームワーク、TekExpress に基づ
いた Ethernet トランスミッタ・テスト・アプリケーション
を使用することにより、802.3an/802.3bz 規格、および
NBASE-T 仕様により規定された、PMA の電気的特性に
関するあらゆる測定を実行できます。そのため、2.5G、
5G、および 10G といったデータ・レートで実行される
Ethernet デバイスを、すばやく、効率的にテストできます。
これらの測定を正確に行うためには、当社の TF-XGBT 型テ
スト・フィクスチャを使用する必要があります。テスト・
フィクスチャを使用すれば、差動プローブまたはマッチング
のとれた SMA ケーブルのいずれかを使用して、被測定デバ
イス（DUT）を確実かつ簡単に接続できます。
パワー・スペクトル密度（PSD）の測定
テスト項目の選択と計測器のセットアップ
TekExpress のワークフローはきわめて直感的で、テスト項
目の選択も分かりやすく、簡単です。測定したい項目をオン
にするだけで、実行できます。
選択された測定項目のそれぞれについて、Ethernet トラン
スミッタ・アプリケーションによって、自動的にオシロス
コープのセットアップと設定が行われます。そのため、時間
を節約できるだけでなく、再現性と信頼性に優れた結果が得
られます。
また、それぞれのテストを実行するたびに、必要な接続を適
切に行う方法を示した詳細な接続図も表示されます。
接続図
レポート
テストが終わると、各テストのパス／フェイル・ステータス
を含んだサマリ・レポートが生成されます。このレポートに
はテスト構成の詳細、波形プロット、およびマージン解析が
含まれており、設計をさらに詳細に分析することができ
ます。
マージン・テスト
リミット値や他のテスト・パラメータを変更することでマー
ジン解析が行え、デバイスの動作限界を確認することができ
ます。
ドループの設定パラメータ
差動／シングルエンド・アクイジションのサ
ポート
マッチングのとれた SMA ケーブル、または差動プローブを
使用した信号の取込みと解析に対応しています。
差動およびシングルエンドのサポート
リターン・ロス
Ethernet トランスミッタ・テスト・アプリケーションによ
り、リターン・ロスのテストを簡素化できます。特許技術の
オシロスコープ・ベースの測定機能と当社 AWG を組み合
わせて使用すると、ベクトル・ネットワーク・アナライザを
使用する必要がありません。校正データ（オープン、ロー
ド、ショート）はファイルに保存し、呼び出すことができ
ます。
リターン・ロス
優れたプログラム・インタフェース
Ethernet トランスミッタ・テスト・アプリケーションには、
プログラム・インタフェースがシームレスに統合されている
ため、Visual Basic、Microsoft .NET、C#、C++、Python、
または Web アプリケーションなどを使用した、高レベルの
自動化機能を活用できます。プログラムを使用することに
より、ローカルまたはリモート・コンピュータで実行されて
いる TekExpress アプリケーションを制御できます。
アプリケーションの examples フォルダには、サンプル・
プログラムも用意されています。
波形ファイル
オシロスコープが使えない場合には、代わりに波形ライブラ
リを使用することができ、さまざまな場所から波形を共有で
きます。
波形ファイル
仕様
10GBASE-T の測定項目
IEEE802.3-2012 規格に従って、以下のテストが実行されます。被測定デバイス（DUT）は、
IEEE802.3-2012 Subclause 55.5.2 に示されたテスト・モード信号を供給できなければなりません。
測定項目 参照規格およびテスト・モード 最大出力ドループ IEEE802.3-2012 Subclause 55.5.3.1 トランスミッタのタイミング・ジッタ‐マスタ IEEE802.3-2012 Subclause 55.5.3.3 伝送クロック周波数 IEEE802.3-2012 Subclause 55.5.3.5 トランスミッタのタイミング・ジッタ － スレーブ IEEE802.3-2012 Subclause 55.5.3.3 トランスミッタの直線性 IEEE802.3-2012 Subclause 55.5.3.2 トランスミッタのパワー・スペクトル密度（PSD）とパワー IEEE802.3-2012 Subclause 55.5.3.4 リターン・ロス IEEE802.3-2012 Subclause 55.8.2.12.5GBASE-T および
5GBASE-T の測定項目（Opt.
NBASET が必要）
IEEE802.3bz/D1.0 ドラフト規格に従って、以下のテストが実行されます。被測定デバイス（DUT）
は、IEEE802.3bz/D1.0 Subclause 126.5.2 に示されたテスト・モード信号を供給できなければなり
ません。
測定項目 テスト･モード 最大出力ドループ IEEE80.bz/D1.0 Subclause 126.5.3.1 トランスミッタのタイミング・ジッタ‐マスタ IEEE80.bz/D1.0 Subclause 126.5.3.3 伝送クロック周波数 IEEE80.bz/D1.0 Subclause 126.5.3.5 トランスミッタのタイミング・ジッタ‐スレーブ IEEE80.bz/D1.0 Subclause 126.5.3.3NBASE-T の測定項目（Opt.
NBASET が必要）
NBASE-T の物理層の仕様に従って、以下のテストが実行されます。被測定デバイス（DUT）は、
NBASE-T の物理層の仕様（バージョン 1.1、Subclause 2.9）に示されたテスト・モード信号を供給
できなければなりません。
測定項目 テスト･モード最大出力ドループ Subclause 55.5.3.1、Test Mode 6 トランスミッタのタイミング・ジッタ‐マスタ Subclause 55.5.3.3、Test Mode 2 伝送クロック周波数 Subclause 55.5.3.5、Test Mode 2
トランスミッタのタイミング・ジッタ － スレーブ Subclause 55.5.3.3、Test Mode 1 and Mode 3 トランスミッタの直線性 Subclause 55.5.3.2、Test Mode 4、Tones 1-5 トランスミッタのパワー・スペクトル密度（PSD）とパワー Subclause 55.5.3.4、Test Mode 5
リターン・ロス Subclause 55.8.2.1、Test Mode 5
ご注文の際は以下の型名をご使用ください。
10GBASE-T
新規に機器をご購入される
場合
型名 Opt. 概要
DPO/MSO70000 シリーズ XGBT2 TekExpress 10GBASE-T 自動化ソリューショ ン
DPO7354C 型 XGBT2 TekExpress 10GBASE-T 自動化ソリューショ ン
DPO/DSA/
MS070000C/D/DX/SX
シリーズまたは
DPO7354C 型オシロス
コープをすでに使用されて
いる場合は、以下の型名を
ご指定ください。
型名 Opt. 概要DPO-UP XGBT2 TekExpress 10GBASE-T 自動化ソリューショ ン・アップグレード
DPOFL-XGBT2 - TekExpress 10GBASE-T 自動化ソリューショ ン - フローティング・ライセンス
DPOFT-XGBT2 - TekExpress 10GBASE-T 自動化ソリューショ ン - トライアル用フローティング・ライセンス
NBASE-T および
IEEE802.3bz
新規に機器をご購入される
場合
型名 Opt. 概要
DPO/MSO70000 シリーズ NBASET TekExpress NBASE-T および IEEE802.3bz 自 動化ソリューション
DPO7354C 型 NBASET TekExpress NBASE-T および IEEE802.3bz 自 動化ソリューション
DPO7254C 型 NBASET TekExpress NBASE-T および IEEE802.3bz 自 動化ソリューション
DPO/DSA/
MSO70000C/D/DX/SX
シリーズまたは
DPO7254C/DPO7354C
型オシロスコープをすでに
使用されている場合
型名 Opt. 概要DPO-UP NBASET TekExpress NBASE-T および IEEE802.3bz 自 動化ソリューション・アップグレード DPOFL-XGBT2 - TekExpress NBASE-T および IEEE802.3bz 自
動化ソリューション‐フローティング・ライセ ンス
DPOFT-XGBT2 - TekExpress NBASE-T および IEEE802.3bz 自 動化ソリューション・トライアル用フローティ ング・ライセンス
対応プローブ
オシロスコープ ドループ、PSD、直線性、クロック周波数、ジッタ（マスタ）、 およびジッタ（スレーブ）の測定 リターン・ロスの測定 DPO7254C/DPO7354C 型 P6300 型 － 最低 1 本、最大 4 本 P6300 型 － 最低 2 本 TDP3500 型 － 最低 1 本、最大 4 本 TDP3500 型 － 最低 2 本 SMA ケーブル － 最低 2 本 － DPO/DSA/MSO70000C/D/DX/SX シリーズ P6300 型 － 最低 1 本、最大 4 本 P6300 型 － 最低 2 本 P7330 型、P7340A 型、P7350 型、P7360A 型、P7380A型、および P7313 型 － 最低 1 本、最大 4 本
P7330 型、P7340A 型、P7350 型、P7360A 型、P7380A 型、および P7313 型 － 最低 2 本
TriMode プローブ（P7504 型、P7506 型、P7508 型、P7513A 型、P7516 型、および P7520 型） － 最低 1 本、最大 4 本
TriMode プローブ（P7504 型、P7506 型、P7508 型、P7513A 型、P7516 型、および P7520 型） － 最低 2 本
P7350SMA 型、P7380SMA 型、および P7313SMA 型 － 最 低 1 本、最大 4 本
－
対応するオシロスコープ
10GBASE-T 推奨帯域幅 DPO7354C 型 3.5GHz DPO/DSA/MSO70000C/D/DX/SX シリーズ 4GHz 以上 NBASE-T および IEEE802.3bz（2.5G および 5G） 推奨帯域幅 DPO7000C シリーズ 2.5GHz 以上 DPO/DSA/MSO70000C/D/DX/SX シリーズ 4GHz 以上対応する AWG（リターン・ロスの測定用）
どのデータ・レートの場合も、リターン・ロスを測定するには AWG7122C 型が必要です。
TF-XGbT 10GBASE-T、NBASE-T、および IEEE802.3bz トランスミッタ用電気テスト・フィク
スチャ
以下のすべての測定を実行するには、該当するそれぞれの仕様／規格の要件を満たした、TF-XGbT 型テスト・フィクスチャが必要です。
TF-XGbT 型の内容 数量 概要 テスト・フィクスチャ・メイン・ボード 1 メイン・テスト・フィクスチャは、TC1、TC2、および TC3 という 3 種類のセクションで構成されています。 テスト・フィクスチャ TC1：ドループ、トランスミッタのタイミング・ジッタ‐マスタ、伝送クロック周波数、トランスミッタの直線性、 トランスミッタのパワー・スペクトル密度（PSD）、およびパワー・レベル・コンプライアンス・テスト測定で使用注：SMA（Ma-Fe）アダプタ×8、50Ω SMA ターミネーション×8 （SMA コネクタに装備）が付属
テスト・フィクスチャ TC2：トランスミッタのタイミング・ジッタ‐スレーブのコンプライアンス・テストで使用 注：SMA（Ma-Fe）アダプタ×2（SMA コネクタに装備）が付属 テスト・フィクスチャ TC3：リターン・ロスのコンプライアンス・テスト測定で使用 注：SMA（Ma-Fe）アダプタ×2（SMA コネクタに装備）が付属 テスト・フィクスチャ・キャリブレー ション・ボード 1 リターン・ロス校正用 RJ45 パッチ・コード 2 8cm、テスト・フィクスチャ、リターン・ロス・キャリブレーション・ボード、DUT を接続するためのシールドされた RJ45 ケーブル 中国版 RoHS シート 1
TF-XGbT テスト・フィクスチャ
当社は SRI Quality System Registrar により ISO 9001 および ISO 14001 に登録されています。
