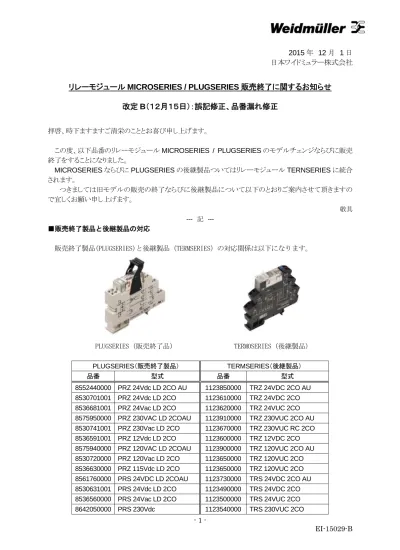

2015 年 12 月 1 日 日本ワイドミュラー株式会社
リレーモジュール MICROSERIES / PLUGSERIES 販売終了に関するお知らせ
改定 B（１２月１５日）：誤記修正、品番漏れ修正
拝啓、時下ますますご清栄のこととお喜び申し上げます。 この度、以下品番のリレーモジュール MICROSERIES / PLUGSERIES のモデルチェンジならびに販売 終了をすることになりました。MICROSERIES ならびに PLUGSERIES の後継製品ついてはリレーモジュール TERNSERIES に統合 されます。 つきましては旧モデルの販売の終了ならびに後継製品について以下のとおりご案内させて頂きますの で宜しくお願い申し上げます。 敬具 --- 記 --- ■ 販売終了製品と後継製品の対応 販売終了製品(PLUGSERIES)と後継製品（TERMSERIES）の対応関係は以下になります。 PLUGSERIES（販売終了品） TERMOSERIES（後継製品） PLUGSERIES（販売終了製品） TERMSERIES（後継製品） 品番 型式 品番 型式 8552440000 PRZ 24Vdc LD 2CO AU 1123850000 TRZ 24VDC 2CO AU 8530701001 PRZ 24Vdc LD 2CO 1123610000 TRZ 24VDC 2CO 8536681001 PRZ 24Vac LD 2CO 1123620000 TRZ 24VUC 2CO 8575950000 PRZ 230VAC LD 2COAU 1123910000 TRZ 230VUC 2CO AU 8530741001 PRZ 230Vac LD 2CO 1123670000 TRZ 230VUC RC 2CO 8536591001 PRZ 12Vdc LD 2CO 1123600000 TRZ 12VDC 2CO 8575940000 PRZ 120VAC LD 2COAU 1123900000 TRZ 120VUC 2CO AU 8530720000 PRZ 120Vac LD 2CO 1123650000 TRZ 120VUC 2CO 8536630000 PRZ 115Vdc LD 2CO 1123650000 TRZ 120VUC 2CO 8561760000 PRS 24VDC LD 2COAU 1123730000 TRS 24VDC 2CO AU 8530631001 PRS 24Vdc LD 2CO 1123490000 TRS 24VDC 2CO 8536560000 PRS 24Vac LD 2CO 1123500000 TRS 24VUC 2CO 8642050000 PRS 230Vdc 1123540000 TRS 230VUC 2CO
PLUGSERIES（販売終了製品） TERMSERIES（後継製品）
品番 型式 品番 型式
8595990000 PRS 230VAC LD 2CO AU 1123790000 TRS 230VUC RC 2CO AU 8530681001 PRS 230Vac LD 2CO 1123540000 TRS 230VUC 2CO 8536501001 PRS 12Vdc LD 2CO 1123480000 TRS 12VDC 2CO
8595960000 PRS 120VAC LD 2CO AU 1123780000 TRS 120VUC RC 2CO AU 8536520000 PRS 115Vdc LD 2CO 1123530000 TRS 120VUC 2CO 8610970000 POZ 24VDC/24VDC 5A 1127650000 TOZ 24VDC 24VDC3,5A 8610920000 POZ 24VDC/24VDC 2A 1127650000 TOZ 24VDC 24VDC3,5A 8610980000 POZ 24VDC/230VAC 4A 1127700000 TOZ 24VDC 230VAC1A 8610930000 POZ 24VDC/230VAC 2A 1127700000 TOZ 24VDC 230VAC1A 8610900000 POS 24VDC/24VDC 5A 1127630000 TOS 24VDC 24VDC3,5A 8610840000 POS 24VDC/24VDC 2A 1127630000 TOS 24VDC 24VDC3,5A 8610910000 POS 24VDC/230VAC 4A 1127680000 TOS 24VDC 230VAC1A 8610860000 POS 24VDC/230VAC 2A 1127680000 TOS 24VDC 230VAC1A
販売終了製品(MICROSERIES)と後継製品（TERMSERIES）の対応関係は以下になります。
MICROSERIES（販売終了製品） TERMSERIES（後継製品）
MICROSERIES （販売終了製品） TERMSERIES（後継製品）
品番 型式 品番 型式
8826000000 MXZ 24VDC 1CO BASIS 1123370000 TRZ 24VDC 1CO EMPTY 8826040000 MXZ 230VAC 1CO BASIS 1123440000 TRZ 230VAC RC 1CO EMPTY 8826020000 MXZ 120VUC 1CO BASIS 1123410000 TRZ 120VUC 1CO EMPTY 8826010000 MXS 24VDC 1CO BASIS 1123240000 TRS 24VDC 1CO EMPTY 8826050000 MXS 230VAC 1CO BASIS 1123320000 TRS 230VAC RC 1CO EMPTY 8826030000 MXS 120VUC 1CO BASIS 1123290000 TRS 120VUC 1CO EMPTY 8556130000 MRZ 60Vdc 1CO 1122910000 TRZ 60VUC 1CO
8556150000 MRZ 5Vdc 1CO 1122860000 TRZ 5VDC 1CO 8556110000 MRZ 48Vuc 1CO 1122900000 TRZ 48VUC 1CO 8556120000 MRZ 24Vuc 1CO 1122890000 TRZ 24VUC 1CO 8660910000 MRZ 24VDC ACT 1391670000 TRZ 24VDC ACT 8596080000 MRZ 24Vdc 1CO 5uAu 1123120000 TRZ 24VDC 1CO AU 8533660000 MRZ 24VDC 1CO 1122880000 TRZ 24VDC 1CO 8825980000 MRZ 230VUC 1CO 1122930000 TRZ 230VUC 1CO
MICROSERIES （販売終了製品） TERMSERIES （後継製品） 8596070000 MRZ 230Vac 1CO 5uAu 1123200000 TRZ 230VAC RC 1CO AU 8556090000 MRZ 230Vac 1CO 1122950000 TRZ 230VAC RC 1CO 8556140000 MRZ 12Vdc 1CO 1122870000 TRZ 12VDC 1CO 8825960000 MRZ 120VUC 1CO RC 1122940000 TRZ 120VAC RC 1CO 8652040000 MRZ 120Vuc 1CO 5uAu 1123170000 TRZ 120VUC 1CO AU 8556100000 MRZ 120Vuc 1CO 1122920000 TRZ 120VUC 1CO 8556060000 MRS 60Vdc 1CO 1122800000 TRS 60VUC 1CO 8556080000 MRS 5Vdc 1CO 1122740000 TRS 5VDC 1CO 8556040000 MRS 48Vuc 1CO 1122790000 TRS 48VUC 1CO 8556050000 MRS 24Vuc 1CO 1122780000 TRS 24VUC 1CO 8660920000 MRS 24Vdc ACT 1381900000 TRS 24VDC ACT 8596060000 MRS 24Vdc 1CO 5uAu 1123000000 TRS 24VDC 1CO AU 8533640000 MRS 24Vdc 1CO 1122770000 TRS 24VDC 1CO 8825990000 MRS 230VUC 1CO 1122820000 TRS 230VUC 1CO 8596050000 MRS 230Vac 1CO 5uAu 1123050000 TRS 230VUC 1CO AU 8556020000 MRS 230Vac 1CO 1122840000 TRS 230VAC RC 1CO 8556070000 MRS 12Vdc 1CO 1122750000 TRS 12VDC 1CO 8825970000 MRS 120VUC 1CO RC 1122830000 TRS 120VAC RC 1CO 8652030000 MRS 120Vuc 1CO 5uAu 1123040000 TRS 120VUC 1CO AU 8556030000 MRS 120Vuc 1CO 1122810000 TRS 120VUC 1CO 8632990000 MOZ 5Vdc / 24Vdc 2A 1127270000 TOZ 5VDC 24VDC2A 8633010000 MOZ 5Vdc / 24Vdc 0,1A 1127030000 TOZ 5VDC 48VDC0,1A 8652020000 MOZ 24Vdc/ 230VAC 1A 1127530000 TOZ 24VDC 230VAC1A 8676230000 MOZ 24Vdc / 24Vdc ACT 1391690000 TOZ 24VDC ACT 8607370000 MOZ 24Vdc / 24Vdc 2A 1127290000 TOZ 24VDC 24VDC2A 8607360000 MOZ 24Vdc / 24Vdc 0,1A 1127050000 TOZ 24VDC 48VDC0,1A 8651970000 MOZ 230Vuc/ 230VAC 1A 1127590000 TOZ 230VUC 230VAC1A 8607760000 MOZ 230Vac / 24Vdc 2A 1127370000 TOZ 230VAC RC 24VDC2A 8607750000 MOZ 230Vac / 24Vdc 0,1A 1127120000 TOZ 230VAC RC 48VDC0,1A 8607740000 MOZ 120Vuc / 24Vdc 2A 1127330000 TOZ 120VUC 24VDC2A 8607730000 MOZ 120Vuc / 24Vdc 0,1A 1127090000 TOZ 120VUC 48VDC0,1A 8651950000 MOZ 120Vuc / 230VAC 1A 1127580000 TOZ 120VUC 230VAC1A 8633000000 MOS 5Vdc / 24Vdc 2A 1127140000 TOS 5VDC 24VDC2A 8633020000 MOS 5Vdc / 24Vdc 0,1A 1126920000 TOS 5VDC 48VDC0,1A 8975200000 MOS 48VUC/24VDC 2A 1127190000 TOS 48VUC 24VDC2A 8652010000 MOS 24Vdc/ 230VAC 1A 1127410000 TOS 24VDC 230VAC1A 8676250000 MOS 24Vdc / 24Vdc ACT 1391680000 TOS 24VDC ACT 8607350000 MOS 24Vdc / 24Vdc 2A 1127170000 TOS 24VDC 24VDC2A 8607340000 MOS 24Vdc / 24Vdc 0,1A 1126940000 TOS 24VDC 48VDC0,1A 8651990000 MOS 230Vuc/ 230Vac 1A 1127470000 TOS 230VUC 230VAC1A 8607720000 MOS 230Vac / 24Vdc 2A 1127240000 TOS 230VAC RC 24VDC2A 8607710000 MOS 230Vac / 24Vdc 0,1A 1127010000 TOS 230VAC RC 48VDC0,1A 8607700000 MOS 120Vuc / 24Vdc 2A 1127210000 TOS 120VUC 24VDC2A 8607690000 MOS 120Vuc / 24Vdc 0,1A 1126980000 TOS 120VUC 48VDC0,1A 8651930000 MOS 120Vuc / 230VAC 1A 1127450000 TOS 120VUC 230VAC1A
■ 販売終了に至る背景 本製品は日本を含め世界のワイドミュラーグループにて販売を行って参りましたが、該当製品のモ デルチェンジのため、販売終了をすることになりました。 新モデルの詳細につきましては、添付しております、新モデルのデータシートをご参照ください。 ■ 新モデル移行ならびに販売終了日 本案内記載の製品の新モデル移行ならびに販売終了については以下の日付に行います。 2016年 2月 26日（金） ■ 後継製品への移行 商品によっては販売終了日以前に在庫がなくなる可能性がございますので、ご承知おきのほど、よろしく お願いいたします。 ご不明な点が御座いましたら弊社営業担当者までご連絡をお願い致します。 後継製品への移行に際しては大変お手数をお掛けしますが、より高性能、高品質になったワイドミュラー 新製品をご愛顧賜りますよう宜しくお願い申し上げます。
■ 販売終了品と新製品の比較 販売終了品（PLUGSERIES）と新製品（TERMSERIES）の比較は下表のようになります。
PLUGSERIES
（販売終了製品）
TERMSERIES
（後継製品）
入力
12, 24, 115 VDC
5, 12, 24 VDC
24, 120, 230 VAC
24, 48, 60, 120, 230, 24-230 VUC
120, 230 VAC RC
リレー/接点
RCL: 250V / 8/16A, AgNi (Au)
RCL: 250V / 8A AgNi (Au)
ソリッドステートリレー
SSR: DC 4/5A, AC 2/4A
SSR: DC 3,5 A, AC 1A
寸法
(W/H/D):
15,3 / 92 / 95 mm
12,8 / 90 / 88 mm
配線方式／電線径
Tension 0,13…2,5 mm²
Tension 0,13…1,5 mm²
Screw 0,13…2,5 mm²
Screw 0,13…2,5 mm²
短絡板
ZQV 2,5N, 2
ZQV 1,5N, 5
動作温度
-40…+50°C
-40…+60°C
認証
CE, cURus, EAC
CE, cULus, GL, EAC
販売終了品（MICROSERIES）と新製品（TERMSERIES）の比較は下表のようになります。
