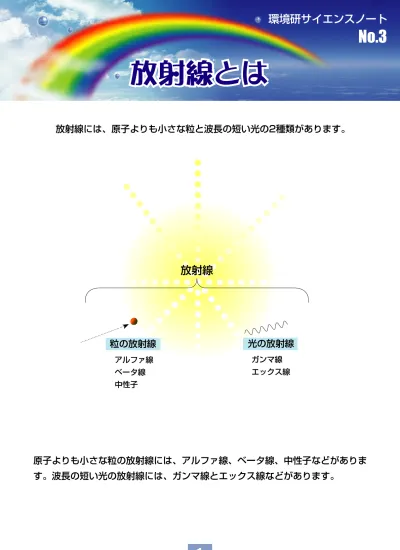

放射線には、原子よりも小さな粒と波長の短い光の2種類があります。 アルファ線 ベータ線 中性子 原子よりも小さな粒の放射線には、アルファ線、ベータ線、中性子などがありま す。波長の短い光の放射線には、ガンマ線とエックス線などがあります。 ウランやプルトニウムの原子核に中性子が吸収されると、原子核が2つにわれて (核分裂)、中性子が出ます。 核分裂ではガンマ線やベータ線も出ます。 中性子 放射線の実体は、高速で飛んでいる小さな粒、あるいは波長の短い光です。 ガンマ線 エックス線 核分裂 放射線 中性子 ガンマ線 ベータ線 核分裂生成物 ウラン235
4
1
放射線
(5)中性子
粒の放射線 光の放射線放射線とは
放射線とは
このパンフレットは、文部科学省の委託により、 財団法人環境科学技術研究所が作成したものです。 (代表) TEL 0175-71-1200 FAX 0175-72-3690 環境科学技術研究所 財団法人 〒039ー3212 青森県上北郡六ヶ所村大字尾駮字家ノ前1番7 環境研サイエンスノートNo.3
環境研サイエンスノート
No.3
平成13年度 作成・印刷(1)アルファ線
ウランやラドンなどは原子核が重すぎるため、ヘリウム原子核(陽子2個と中性子 2個からなる粒)を放出して、軽い原子核に変わります。このヘリウム原子核が高 速に飛んでいるのがアルファ線です。アルファ粒子ともいいます。(2)ベータ線(高速の電子ビーム)
中性子の数が陽子の数に比べて多すぎる原子核では、中性子1個が陽子に変化し て電子を放出します。この電子が高速に飛んでいるのがベータ線です。ベータ粒 子ともいいます。 コバルト60など(3)ガンマ線
目に見える光よりも波長が100万分の1ほど短い光が、ガンマ線です。 目に見える光 光の名前と波長 高速の電子(ベータ線と同じ電子線)を金属に当てると波長の短い光が出ます。 これがエックス線です。 電子線 ベータ線 電子 ガンマ線 金属 電子 エックス線 波長 真空紫外線 1ミクロン=1/1000ミリメートル=1/1万センチメートル 1 1/10 1/100 1/1000 1/1万 1/10万 1/100万 エックス線 ガンマ線 赤外線 可視 光 紫 外 線 (ミクロン)2
3
波長 (ミクロン)(4)エックス線
ウラン、ラドンなど アルファ線 ヘリウム原子核 ガンマ線SCIENCE NOTE
(1)アルファ線
ウランやラドンなどは原子核が重すぎるため、ヘリウム原子核(陽子2個と中性子 2個からなる粒)を放出して、軽い原子核に変わります。このヘリウム原子核が高 速に飛んでいるのがアルファ線です。アルファ粒子ともいいます。(2)ベータ線(高速の電子ビーム)
中性子の数が陽子の数に比べて多すぎる原子核では、中性子1個が陽子に変化し て電子を放出します。この電子が高速に飛んでいるのがベータ線です。ベータ粒 子ともいいます。 コバルト60など(3)ガンマ線
目に見える光よりも波長が100万分の1ほど短い光が、ガンマ線です。 目に見える光 光の名前と波長 高速の電子(ベータ線と同じ電子線)を金属に当てると波長の短い光が出ます。 これがエックス線です。 電子線 ベータ線 電子 ガンマ線 金属 電子 エックス線 波長 真空紫外線 1ミクロン=1/1000ミリメートル=1/1万センチメートル 1 1/10 1/100 1/1000 1/1万 1/10万 1/100万 エックス線 ガンマ線 赤外線 可視 光 紫 外 線 (ミクロン)2
3
波長 (ミクロン)(4)エックス線
ウラン、ラドンなど アルファ線 ヘリウム原子核 ガンマ線SCIENCE NOTE
放射線には、原子よりも小さな粒と波長の短い光の2種類があります。 アルファ線 ベータ線 中性子 原子よりも小さな粒の放射線には、アルファ線、ベータ線、中性子などがありま す。波長の短い光の放射線には、ガンマ線とエックス線などがあります。 ウランやプルトニウムの原子核に中性子が吸収されると、原子核が2つにわれて (核分裂)、中性子が出ます。 核分裂ではガンマ線やベータ線も出ます。 中性子 放射線の実体は、高速で飛んでいる小さな粒、あるいは波長の短い光です。 ガンマ線 エックス線 核分裂 放射線 中性子 ガンマ線 ベータ線 核分裂生成物 ウラン235
