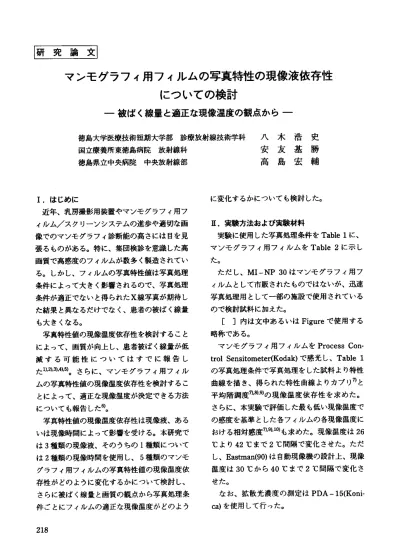

マンモグラフィ用フィルムの写真特性の現像液依存性についての検討 被ばく線量と適正な現像温度の観点から

1研 究 論

文1

マ ンモ グ ラフ ィ用 フ ィルム の写 真特 性 の現像 液依 存性

につ いて の検討

―被ば く線量 と適正な現像温度の観点から―

徳 島大 学医療 技 術短期 大学部 診 療放 射線技 術学科 国立療 養所 東徳 島病 院 放 射線科 徳 島県立 中央病 院 中央放 射線部

史

勝

輔

浩

基

宏

木

友

島

八

安

高

1.は じめ に 近 年 、 乳 房 撮 影 用 装 置 や マ ソ モ グ ラ フ ィ用 フ ィル ム/ス ク リー ソ シ ス テ ム の 進 歩 や 適 切 な 画 像 で の マ ン モ グ ラ フ ィ診 断 能 の 高 さ に は 目 を 見 張 る もの が あ る.特 に 、 集 団 検 診 を 意 識 した 高 画 質 で 高 感 度 の フ ィル ム が数 多 く製 造 さ れ て い る 。 しか し 、 フ ィル ム の 写 真 特 性 値 は 写 真 処 理 条 件 に よ っ て 大 き く影 響 さ れ るの で 、 写 真 処 理 条 件 が 適 正 で な い と得 ら れ たX線 写 真 が 期 待 し た 結 果 と異 な る だ け で な く、 患 者 の 被 ば く線 量 も大 き くな る。 写 真 特 性 値 の現 像 温 度 依 存 性 を 検 討 す る こ と に よ っ て 、 画 質 が 向 上 し 、 患 者 被 ば く線 量 が 低 減 す る 可 能 性 に つ い て は す で に 報 告 し た1)・2)・3)・4)・5)。さ らに 、 マ ン モ グ ラ フ ィ用 フ ィル ム の 写 真 特 性 値 の 現 像 温 度 依 存 性 を検 討 す る こ とに よ っ て 、 適 正 な 現 像 温 度 が 決 定 で き る方 法 に つ い て も報 告 した6)。 写 真 特 性 値 の 現 像 温 度 依 存 性 は 現 像 液 、 あ る い は 現 像 時 間 に よ っ て 影 響 を 受 け る。 本 研 究 で は3種 類 の 現 像 液 、 そ の う ち の1種 類 に つ い て は2種 類 の 現 像 時 間 を 使 用 し、5種 類 の マ ソ モ グ ラ フ ィ用 フ ィル ム の 写 真 特 性 値 の 現 像 温 度 依 存 性 が ど の よ うに 変 化 す る か に つ い て 検 討 し、 さ ら に=被ば く線 量 と画 質 の 観 点 か ら写 真 処 理 条 件 ご とに フ ィル ム の 適 正 な 現 像 温 度 が ど の よ う に 変 化 す る か に つ い て も検 討 した 。 皿.実 験 方 法 お よ び 実 験 材 料 実 験 に 使 用 した 写 真 処 理 条 件 をTable1に 、 マ ソ モ グ ラ フ ィ 用 フ ィル ム をTable2に 示 し た 。 た だ し 、MI-NP30は マ ソ モ グ ラ フ ィ用 フ ィル ム と し て 市 販 さ れ た もの で は な い が 、 迅 速 写 真 処 理 用 と し て 一 部 の 施 設 で 使 用 さ れ て い る の で 検 討 試 料 に加 え た。 []内 は 文 中 あ る い はFigureで 使 用 す る 略 称 で あ る 。 マ ン モ グ ラ フ ィ用 フ ィ ル ム をProcessCon-trolSensitometer(Kodak)で 感 光 し、Table1 の 写 真 処 理 条 件 で 写 真 処 理 を した 試 料 よ り特 性 曲 線 を 描 き、 得 られ た 特 性 曲 線 よ り カ ブ リ7)と 平 均 階"SUE{7),8>,9)の現 像 温 度 依 存 性 を 求 め た 。 さ ら に 、 本 実 験 で評 価 した 最 も低 い 現 像 温 度 で の 感 度 を 基 準 と した 各 フ ィル ム の 各 現 像 温 度 に お け る 相 対 感 度7、9Llo)も求 め た 。 現 像 温 度 は26 ℃ よ り42℃ ま で2℃ 間 隔 で 変 化 さ せ た 。 た だ し、Eastman(90)は 自動 現 像 機 の 設 計 上 、 現 像 温 度 は30℃ か ら40℃ ま で2℃ 聞 隔 で 変 化 さ せ た。 な お 、 拡 散 光 濃 度 の 測 定 はPDA-15(Koni-ca)を 使 用 して 行 っ た 。

Figure1-1∼Figure1-4に 示 し た 。 Konica(60)、Fuji(90)お よ びEastman(90)で 写 真 処 理 を し た と き 、 現 像 温 度 の 上 昇 と 共 に 特 性 曲 線 は 立 っ て き た 。Konica(90)で 写 真 処 理 を す る と、 現 像 温 度 の 上 昇 と共 に 特 性 曲 線 は 縦 軸 の 方 向 に 平 行 移 動 し た 。 1皿.結 果 皿 一1特 性 曲 線 の 現 像 温 度 依 存 性 試 料 フ ィル ム の 中 で 各写 真 処 理 条件 の 現 像 温 度 依 存 性 を 最 も顕 著 に 示 し た の がMin_RM で あ っ た の で 、Min-RMを 各 写 真 処 理 条 件 で 処 理 した 特 性 曲 線 の 現 像 温 度 依 存 性 の グ ラ フ を m・-2カ ブ リ の 現 像 温 度 依 存 性 ①Min-RM カ ブ リ の 現 像 温 度 依 存 性 の 全 て の グ ラ フ を Figure2-1に 、Konica(90》 を 除 い た グ ラ フ を Figure2-2に 示 し た 。 現 像 温 度 の 上 昇 と 共 に カ ブ リ は 増 加 し 、Konica(90》 とKonica(60)の

影 響 は 大 き く 、Fuji(90)とEastman(90)の 影 響 は 小 さ か っ た 。 ②Min-R2000 カ ブ リ の 現 像 温 度 依 存 性 の 全 て の グ ラ フ を Figure2-3に 、Konica(90)を 除 い た グ ラ フ を Figure2-4に 示 し た 。 こ の と き も 現 像 温 度 の 上 昇 と 共 に カ ブ リ は 増 加 し 、Konica(90)と Konica(60)の 影 響 は 大 き く 、Fuji(90)と Eastman(90)の 影 響 は 小 さ か っ た 。 ③CM-H カ ブ リ の 現 像 温 度 依 存 性 の 全 て の グ ラ フ を Figure2-5に 、Konica(90)を 除 い た グ ラ フ を

Figure2-6に 示 し た 。 こ の と き も現 像 温 度 の 上 昇 と共 に カ ブ リは 増 加 し、 各 写 真 処 理 条 件 の 影 響 を 大 き く受 け て い た 。 ④MI_NP_3e カ ブ リ の 現 像 温 度 依 存 性 の 全 て の グ ラ フ を Figure2-7に 、Konica(90)を 除 い た グ ラ フ を Figure2-8に 示 した 。 こ の と き も現 像 温 度 の 上 昇 と共 に カ ブ りは 増 加 し、 各 写 真 処 理 条 件 の 影 響 を 大 き く受 け て い た 。 ⑤UM-MAHC カ ブ リの 現 像 温 度 依 存 性 の 全 て の グ ラ フ を Figure2-9に 、Konica(90)を 除 い た グ ラ フ を Figure2-10に 示 した 。 こ の と き も現 像 温 度 の 上 昇 と 共 に カ ブ リは 増 加 し 、Konica(90}と

Fuji(90)の 影 響 は 大 き く 、Konica(60)と Eastman(90)の 影 響 は 小 さ か っ た 。 皿 一3平 均 階 調 度 の 現 像 温 度 依 存 性 ①Min-RM 平 均 階 調 度 の 現 像 温 度 依 存 性 の 全 て の グ ラ フ をFigure3-1に 、Fuji(90)を 除 い た グ ラ フ を Figure3-2に 示 し た 。Fuji(90)とEastman(90) を 使 用 し た と き 、 平 均 階 調 度 は 現 像 温 度 の 上 昇 と 共 に 高 く な っ た 。Konica(90)とKonica(60) を 使 用 し た と き 、 上 に 凸 型 の 変 化 を し た. ②Min-R2000 平 均 階 調 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure3-3に 示 し た 。 い ず れ の 写 真 処 理 条 件

で も上 に 凸 型 の 変 化 を 示 す が 、Konica(60》 以 外 の 写 真 処 理 条 件 に よ る 平 均 階 調 度 が 最 高 値 を 示 す 現 像 温 度 は 比 較 的 低 く、 現 像 温 度 の 上 昇 と 共 に平 均 階 調 度 は 低 くな る傾 向 が 見 ら れ た 。 ③CM_H 平 均 階 調 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure3-4に 示 し た 。CM-Hの 平 均 階 調 度 は 、 上 に 凸 型 の 変 化 を した 。 た だ 、Konica(90)を 使 用 した と き 、42℃ の カ ブ リが 大 き す ぎ 、 定 義 通 り7)・8}・9}の平 均 階 調 度 が 計 算 で き な か っ た 。 ④MI_NP30 平 均 階 調 度 の 現 像 温 度 依 存 性 の ゲ ラ フ を Figure3-5に 示 した 。 この フ ィ1しム も い ず れ の 写 真 処 理 条件 で も 上 に 凸 型 の 変 化 を 示 す が 、

Konica(60)以 外 の 写 真 処 理 条 件 に よ る 平 均 階 調 度 が 最 高 値 を 示 す 現 像 温 度 は 比 較 的 低 く、 現 像 温 度 の 上 昇 と共 に 平 均 階 調 度 は 低 くな る傾 向 が 見 られ た 。Konica(90》 を 使 用 した と き、42 ℃ の カ ブ リ が 大 き す ぎ 、 定 義 通 り7)'8)'9)の平 均 階 調 度 が 計 算 で きな か っ た。 ⑤UM-MAHC 平 均 階 調 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure3-6に 示 し た 。 こ の フ ィル ム も い ず れ の 写 真 処 理 条 件 で も上 に 凸 型 の 変 化 を した 。 皿 一4相 対 感 度 の 現 像 温 度 依 存 性 ①Min-RM 相 対 感 度 の 現 像 温 度 依 存 性 の グ ラ フ を

Figure4-1に 示 し た 。 い ず れ の 写 真 処 理 条 件 で も、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に大 き くな っ た 。Konica(90)とKonica(60)の 影 響 は 大 き く、Fuji(90)とEastman(90》 の 影 響 は 比 較 的 小 さ か っ た 。Konica(90)を 使 用 し た と き 、 現 像 温 度 約40℃ 以 上 で カ ブ リの 増 加 に 伴 って 感 度 点 が 高 くな り相 対 感 度 が 一 定 の 値 を 示 す 傾 向 が 見 ら れ た3)・7}。 ②Min-R2000 相 対 感 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure4-2に 示 し た 。 ほ とん ど の 写 真 処 理 条 件 で 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き く な っ た 。Konica(90)とKonica(60)の 影 響 は 大 き く、Fuji(90)とEastman(90)の 影 響 は 比 較 的 小 さ か っ た 。Konica(90)を 使 用 し た と き 、 現 像 温 度 約39℃ 以 上 で カ ブ リの 増 加 に 伴 っ て 感 度 点 が 高 くな り相 対 感 度 が 減 少 し た3)'7)。 ③CM-H 相 対 感 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure4-3に 示 し た 。 い ず れ の 写 真 処 理 条 件 で も、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き くな っ た 。Konica(60)の 影 響 が 最 も大 き く、 Fuji(90》 とEastman(90)の 影 響 は 比 較 的 小 さ く、Konica(90)の 影 響 は 両 者 の 間 に あ っ た 。 ④MI-NP30 相 対 感 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure4-4に 示 したeい ず れ の 写 真 処 理 条 件 で も、 相苅 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き くな っ た 。Konica(60)の 影 響 が 最 も 大 き か っ

た 。Konica(90)、Fuji(90)お よびEastman(90) の 影 響 は 同 程 度 で あ った 。 ⑤UM-MAHC 相 対 感 度 の 現 像 温 度 依 存 性 の グ ラ フ を Figure4-5に 示 した 。 い ず れ の 写 真 処 理 条 件 で も、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き くな っ た 。Konica〈60)の 影 響 が 最 も 大 き か っ た 。Fuji(90)とEastman(90)の 影 響 は 比 較 的 小 さ く、Konica(90)の 影 響 は 両 者 の 中 間 程 度 で あ った 。 w.考 察 現 像 液 お よび 現 縁 時 間 に よ る写 真 特 性 値 の 現 像 温 度 依 存 性 に つ い て検 討 した 。 これ らの 現 像 温 度 依 存 性 よ り実 験 に使 用 した 写 真 処 理 条 件 を 使 用 す る と き、 各 マ ン モ グ ラ フ ィ用 フ ィル ム の 適 正 な 現 像 温 度 す な わ ち 、 フ ィル ム の 能 力 を 最 大 限 に 発 揮 す る 現 像 温 度 を 検 討 す る。 写 真 特 性 値 の み か ら画 質 の 良 し悪 しの 全 て を 論 じる こ とは で きな い が 、 臨 床 医 は画 質 の 良 し 悪 しの 第 一 印 象 を カ ブ リに よ っ て 判 断 す る 傾 向 が あ る4)。 これ は カ ブ リ が 増 加 す る こ と に よ っ て 写 真 コ ソ トラ ス ト11)が低 下 す る こ と に も関 係 し て い る と考 え られ る。 した が っ て 、 適 正 な 現 像 温 度 の 検 討 は 平 均 階 調 度 、 カ ブ リ、 お よび 相 対 感 度 と被 ば く線 量 が密 接 な 関 係 に あ る こ とか ら、 相 対 感 度 す な わ ち被 ば く線 量 の 観 点 か ら行 う。 基 準 とす る 、 あ る い は 許 容 さ れ る カ ブ リの 値 と して 先 の 報 告6)と 同 様 にD=O.20と す る 。 フ ィ ル ム 製 造 会 社 が 発 売 して い る フ ィル ム の カ タ ロ グ か ら検 討 す る と平 均 階 調 度 に8∼15% 程 度 の 差 が あ る と、 異 な る種 類 の フ ィル ム と し て 扱 わ れ て い る の で 、 平 均 階 調 度 の 差 が 臨 床 上 有 意 で あ る か ど う か の 判 断 は10%の 差 で 行 う。 ①Min-RM Konica(90)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約34℃ の と きで あ る(Fig.3-2)。 一 方 、 カ ブ リがO.20を 越 え る の は 現 像 温 度 が 約36℃ の と き で あ る(Fig. 2-1)。 現 像 温 度 を2℃ 高 くす る と、 平 均 階 調 度 は 約1%低 下 す る が(Fig.3-2)、 被 ば く線 量 は 約34%減 少 す る(Fig.4-1)。 した が っ て 、 Konica(90)を 使 用 す る と き の 適 正 な 現 像 温 度 は36℃ で あ る 。 Konica(60)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約36℃ の と き で あ る(Fig.3-2>。 一 方 、 カ ブ リが0.20を 越 え る の は 現 像 温度 が 約40℃ の と き で あ る(Fig. 2-2)。 現 像 温 度 を4℃ 高 くす る と、 平 均 階 調 度 は約5%低 下 す る が(Fig.2-2》 、 被 ば く線 量 は 約84%減 少 す る(Fig.4-1)。 し た が っ て 、 Konica(60)を 使 用 す る と き の 適 正 な 現 像 温 度 は40℃ で あ る。 Fuji(90)を 使 用 す る と き 、 平 均 階 調 度 は 現 像 温 度 の 上 昇 と と も に 高 くな り(Fig.3-1》 、 実 験 温 度 範 囲 内 で カ ブ リが0.20を 越 え る こ と は な い(Fig.2-2)。 さ ら に 、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に大 き くな る(Fig.4-1)。 した が っ て 、Fuji(go)を 使 用 す る と き、 被 ば く線 量 低 減 の 観 点 か ら フ ィル ム が 耐 え られ る可 能 な限 りの 高 温 を選 ぶ べ きで あ る。 Eastman(90)を 使 用 す る と き も、 実 験 温 度 範 囲 内 で は 平 均 階 調 度 は 現 像 温 度 の 上 昇 と と もに 高 くな り(Fig.3-2)、 実 験 温 度 範 囲 内 で カ ブ リ が0。20を 越 え る こ と は な い(Fig、2-2)。 さ ら に 、 相 対 感 度 は 現 像 温 度 の上 昇 と とも に 大 き く な る(Fig.4-1)。 した が っ て 、Eastman(90)を 使 用 す る と き も、 被 ば く線 量 低 減 の 観 点 か らフ ィル ム が耐 え られ る 可 能 な 限 りの 高 温 を 選 ぶ べ き で あ る 。 ②Min-R2000 Konica(90)を 使 用 す る と き 、 平 均 階 調 度 は 現 像 温 度 の 上 昇 と と もに 低 くな る の で 可 能 な 限 りの 低 温 、 実 験 温 度 範 囲 内 で は26℃ を 使 用 す べ き で あ る(Fig3-3)。 一 方 、 カ ブ リがo.20

を 越 え る の は 現 像 温 度 が 約32℃ の と き で あ る (Fig.2-3)。 現 像 温 度 を6℃ 高 く す る と 、 平 均 階 調 度 は 約6%低 下 す る が(Fig.3-3)、 被 ば く 線 量 は 約49%減 少 す る(Fig.4-2)。 し た が っ て 、Konica(90)を 使 用 す る と き の 適 正 な 現 像 温 度 は32℃ で あ る 。 Konica(60)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約32℃ の と き で あ る(Fig.3-3)。 一 方 、 カ ブ リ がo.20を 越 え る の は 現 像 温 度 が 約36℃ の と き で あ る(Fig. 2-4)。 現 像 温 度 を4℃ 高 く す る と 、 平 均 階 調 度 は 約8%低 下 す る が(Fig.3-3)、 被 ば く線 量 は 約33%減 少 す る(Fig.4-2》 。 し た が っ て 、 Konica(60)を 使 用 す る と き の 適 正 な 現 像.温 度 は36℃ で あ る 。 Fuji(go)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約32℃ の と き で あ る (Fig.3-3)。 一 方 、 カ ブ リ が0.20を 越 え る の は 現 像 温 度 が 約36℃ の と き で あ る(Fig.2-4)。 現 像 温 度 を4℃ 高 くす る と、 平 均 階 調 度 は 約5 %低 下 す る が(Fig.3-3)、 被 ば く線 量 は 約20 %減 少 す る(Fig.4-2)。 し た が っ て 、Fuji(90) を 使 用 す る と き の 適 正 な 現 像 温 度 は36℃ で あ る 。 Eastman(90)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約36℃ の 吏 き で あ る(Fig.3-3》 。 一 方 、 カ ブ リ が0.20を 越 え る の は 現 像 温 度 が 約30℃ の と き で あ る(Fig. 2-4)。 現 像 温 度 を6℃ 高 く す る と 、 カ ブ リ は O.01大 き く な る が(Fig。2-4)、 被 ば く線 量 は 約 45%減 少 す る(Fig.4-2)。 し た が っ て 、 Eastman(90)を 使 用 す る と き の 適 正 な 現 像 温 度 は36℃ で あ る 。 ③CM_H Konica(90)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約30℃ の と き で あ る(Fig3-4)。 一 方 、 カ ブ リ がo.20を 越 え る の は 現 像 温 度 が 約35℃ の と き で あ る(Fig. 2-5)。 現 像 温 度 を5℃ 高 くす る と、 平 均 階 調 度 は 約8%低 下 す る が(Fig3-4)、 被 ば く線 量 は 約51%減 少 す る(Fig.4-3)。 し た が っ て 、 Konica(90)を 使 用 す る と き の 適 正 な 現 像 温 度 は35℃ で あ る。 Konica(60)を 使 用 す る と き、 平 均 階 調 度 が 最 高 値 に な る 現 像 温 度 も カ ブ リがO.20を 越 え る 現 像 温 度 も38℃ で あ る(Fig.3-4、2-6)。 し た が っ て 、Konica(60)を 使 用 す る と き の 適 正 な現 像 温 度 は38℃ で あ る 。 Fuji(90)を 使 用 す る と き、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約36℃ の と き で あ る (Fig.3-4)。 一 方 、 カ ブ リが0.20を 越 え る の は 現 像 温 度 が 約40℃ の と き で あ る(Fig.2-6)。 現 像 温 度 を4℃ 高 くす る と 、 平 均 階 調 度 は 約4 %低 下 す る が(Fig.3-4)、 被 ば く線 量 は 約24 %減 少 す る(Fig.4-3)。 した が っ て 、Fuji(90) を 使 用 す る と き の 適 正 な 現 像 温 度 は40℃ で あ る。 Eastman(90)を 使 用 す る と き、 平 均 階 調 度 が 最 高 値 に な る 現 像 温 度 も カ ブ リがO.20を 越 え る現 像 温 度 も38℃ で あ る(Fig.3-4、2-6)。 し た が っ て 、Eastman(90)を 使 用 す る と きの 適 正 な 現 像 温 度 は38℃ で あ る 。 ④MI-NP30 Konica(90)を 使 用 す る と き、 平 均 階 調 度 は 現 像 温 度 の 上 昇 と と も に 低 くな る の で 可 能 な限 りの 低 温 、 実 験 温 度 範 囲 内 で は26℃ を 使 用 す べ き で あ る くFig.3-5)。 一 方 、 カブ リが020 を 越 え るの は 現 像 温 度 が 約34℃ の と きで あ る (Fig.2-7)。 現 像 温 度 を8℃ 高 くす る と、 平 均 階 調 度 は 約21%も 低 下 す る の で 平 均 階 調 度 が 約10%低 下 す る 現 像 温 度 を 検 討 す る と約32 ℃ で あ る(Fig.3-5》 。 現 像 温 度 を6℃ 高 くす る と、 被 ば く線 量 は 約41%減 少 す る(Fig。4-4)。 し た が っ て 、Konica(90)を 使 用 す る と き の 適 正 な 現 像 温 度 は32℃ で あ る。 Konica(60)を 使 用 す る と き 、 平 均 階 調 度 が

最 高 値 に な る の は 現 像 温 度 が 約32℃ の と き で あ る(Fig.3-5)。 一 方 、 カ ブ リが0.20を 越 え る の は 現 像 温 度 が 約38℃ の と き で あ る(Fig. 2-8)。 現 像 温 度 を6℃ 高 くす る と 、 平 均 階 調 度 は 約10%低 下 す る が(Fig.3-5)、 被 ば く線 量 は 約40%減 少 す る(Fig.4-4)。 した が っ て 、 Konica(60)を 使 用 す る と き の 適 正 な 現 像 温 度 は38℃ で あ る。 Fuji(90》 を 使 用 す る と き、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約28℃ の と きで あ る (Fig.3-5)。 一 方 、 カ ブ りがO.20を 越 え る の は 現 像 温 度 が 約40℃ の と き で あ る(F三9。2-8)。 現 像 温 度 を12℃ 高 くす る と、 平 均 階 調 度 は 約 10%低 下 す る が(Fig.3-5)、 被 ば く線 量 は 約 51%減 少 す る(Fig.4-4)。 し た が っ て 、Fuji (90)を 使 用 す る と き の 適 正 な 現 像 温 度 は40℃ で あ る。 Eastman(90)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 にな るの は堤 像 温 度 が 約32℃ の と き で あ る(Fig.3-5)。 一 方 、 カ ブ リがO.20を 越 え る の は 現 縁 温 度 が 約38℃ の と きで あ る(Fig. 2-8)。 現 像 温 度 を6℃ 高 くす る と、 平 均 階 調 度 は 約6%低 下 す る が(Fig.3-5)、 被 ば く線 量 は 約30%減 少 す る(Fig.4-4)。 し た が っ て 、 Eastman(90)を 使 用 す る と きの 適 正 な 現 像 温 度 は38℃ で あ る 。 ⑤UM-MAHC Konica(90)を 使 用 す る と き 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約34℃ の と きで あ る(Fig.3-6)。 一 方 、 カ ブ リがO.20を 越 え る の は 現 像 温 度 が 約40℃ の と き で あ る(Fig、 2-9)。 現 像 温 度 を6℃ 高 くす る と 、 平 均 階 調 度 が 約13%も 低 下 す る の で 、 平 均 階 調 度 が 約 10%低 下 す る 現 像 温 度 を 検 討 す る と約39℃ で あ る(Fig.3-6)。 現 像 温 度 を5℃ 高 くす る と被 ば く線 量 は 約48%減 少 す る(Fig.4-5)。 し た が っ て 、Konica(90)を 使 用 す る と きの 適 正 な 現 像 温 度 は39℃ で あ る 。 Konica(60)を 使 用 す る と き、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約36℃ の と きで あ る(Fig、3-6)。 一 方 、 実 験 温 度 範 囲 内 で カ ブ リはo.20を 越 え な い(Fig.2-10)。 さ らに 、 実 験 温 度 範 囲 内 で 現 像 温 度 を36℃ よ り高 く して も平 均 階 調 度 が10%以 上 低 くな る こ と も な い (Fig.3-6)。 さ ら に 、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き くな る(Fig.4-5)。 し た が っ て 、 Konica(60》 を 使 用 す る と き 、 被 ば く線 量 低 減 の 観 点 か らフ ィル ム が 耐 え られ る 可 能 な 限 りの 高 温 を 選 ぶ べ きで あ る 。 Fuji(go)を 使 用 す る と き も 、 平 均 階 調 度 が 最 高 値 に な る の は 現 像 温 度 が 約36℃ の と きで あ る(Fig.3-6)。 一 方 、 実 験 温 度 範 囲 内 で カ ブ り は0.20を 越 え な い(Fig.2-10)。 さ ら に 、 実 験 温 度 範 囲 内 で 現 像 温 度 を36℃ よ り高 く し て も 平 均 階 調 度 が10%以 上 低 く な る こ と も な い (Fig.3-6)。 さ ら に 、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に大 き くな る(Fig.4-5)。 し た が って 、 Fuji(90)を 使 用 す る と き 、 被 ば く線 量 低 減 の 観 点 か ら フ ィル ム が 耐 え られ る可 能 な 限 りの 高 温 を 選 ぶ べ きで あ る。 Eastman(90)を 使 用 す る と き、 平 均 階 調 度 は 現 像 温 度 の 上 昇 と と もに 高 くな り(Fig.3-6)、 実 験 温 度 範 囲 内 で カ ブ りがO.20を 越 え る こ と は な い(Fig.2-10)。 さ ら に 、 相 対 感 度 は 現 像 温 度 の 上 昇 と と も に 大 き くな る(Fig.4-5)。 し た が っ て 、Eastman(90)を 使 用 す る と き、 被 ば く線 量 低 減 の 観 点 か ら フ ィル ム が 耐 え ら れ る可 能 な 限 りの 高 温 を選 ぶ べ きで あ る。 V.ま と め 考 察 結 果 を 一 覧 表 に してTable3に 示 した 。 文 中 で 表 現 した フ ィル ム が 耐 え ら れ る可 能 な 限 りの 高 温 は 、 実 験 温 度 範 囲 内 の 最 高 温 度 で 記 述 した 。 Figureに 示 し た よ う に 、 フ ィル ム の 写 真 特 性 値 の 現 像 温 度 依 存 性 が 現 縁 液 、 あ る い は 同 じ

現 像 液 な ら ば 現 像 時 間 に よ っ て も変 化 す る こ と が確 認 で き た。 さ らに 、 カ ブ リの 許 容 濃 度 と平 均 階 調 度 の 有 意 差 に 仮 定 値 を設 定 した が、 同 じ フ ィル ム で も 現 像 液 お よ び 現 像 時 間 に よ っ て 適 正 な 現 像 温 度 が 異 な る こ と に つ い て も確 認 で き た(Tab.3)。 写 真 特 性 値 の う ち 、 カ ブ リ と平 均 階 調 度 は 画 質 に 、 そ して 相 対 感 度 は 患 者 被 ば く線 量 に 関 係 す る 。 特 に 被 ば く線 量 は 、 現 像 温 度 が1℃ 変 化 す る と約10%以 上 増 減 す るeマ ン モ グ ラ フ ィが 乳 が ん 検 診 に 導 入 さ れ よ う と し て い る と き 、高 画 質 、被 ば く線 量 低 減 を 実 現 す る た め に 、 自施 設 の 自動 現 像 機 、 す な わ ち 自施 設 の 現 像 液 と現 像 時 間 を使 用 して 感 材 系 の 能 力 を 最 大 限 に 発 揮 させ る 適 正 な 現 像 温 度 を 考 察 で 行 った よ う な 検 討 方 法 に よ って 決 定 しな け れ ば な ら な い 。 W.参 考 文 献ft-1)八 木 浩 史 、 黒 田 ト ク エ:新 オ ル ソ ・シ ス テ ム を 用 い た 被 曝 線 量 低 減 の 検 討.放 射 医 学 物 理14(3):193-197,1994 2)八 木 浩 史 、黒 田 ト ク エ 、西 谷 弘:新 オ ル ソ ・ シ ス テ ム を 用 い た 被 曝 線 量 低 減 の 検 討(2) -FujiAdvancedRadiographicシ ス テ ム に つ い て の 検 討 一.放 酎 線 医 学 物 理15(3)1 229-234,1995 3)八 木 浩 史 、黒 田 ト ク エ 、西 谷 弘:新 オ ル ソ ・ シ ス テ ム を 用 い た 被 曝 線 量 低 減 の 検 討(3) -KodakInSightEFIRAImagingSystem に つ い て の 検 討 一.放 射 線 医 学 物 理15(3): 235-240,1995 4)八 木 浩 史 、黒 田 トク エ 、西 谷 弘:新 オ ル ソ ・ シ ス テ ム を 用 い た 被 曝 線 量 低 減 の 検 討(4) 一胸 部 フ ァ ン トム 写 真 の 観 察 評 価 に よ る 高 d温 現 像 の 可 能 性 に つ い て 一 。 放 射 線 医 学 物 理15〈4):256-261,1995 5》 八 木 浩 史 、黒 田 トク エ 、西 谷 弘:新 オ ル ソ ・ シ ス テ ム を 用 い た 被 曝 線 量 低 減 の 検 討(5) 一胸 部 臨 床 写 真 の 観 察 評 価 に よ る 高 温 現 像 の 可 能 性 に つ い て の 検 討 一.放 射 線 医 学 物 理16(1):1-8,1996 6)八 木 浩 史 、 高 島 宏 輔 、 安 友 基 勝:マ ン モ グ ラ フ ィ 用 感 材 系 の 物 理 特 性 の 検 討 。 放 射 線 医 学 物 理18(1):67-77,1998 7)高 尾 慶 人 、 坂 田 義 明 他:新 し い 放 射 線 写 真 学.ア ツ プ ル ジ ャ パ ソ 、 東 京 、177_ 196,1998 8)立 入 弘 、 山 下 一一也 他:診 療 放 射 線 技 術 上 巻 南 江 堂 、 東 京 、136-140,1991 9)小 寺 吉 徳 編 著:放 射 線 受 光 系 の 特 性 曲 線.医 療 科 学 社 、 東 京 、23-32,1995 10)小 寺 吉 衛 編 著:放 射 線 受 光 系 の 特 性 曲 線 医 療 科 学 社 、 東 京 、125-135,1995 11)小 寺 吉 衛 編 著:放 射 線 受 光 系 の 特 性 曲 線.医 療 科 学 社 、 東 京 、9-12,1995

A study

of developer

dependencies

on photographic

properties

of films

for

mammography

- From

viewpoints

on patient's

exposure

and

the

suitable

developing

temperature

-Hirofumi Yagil), Motokatsu Yasutomo2), Kousuke Takashima3)

liDepartment of Radiological Technology

, School of Medical Sciences, The University of Tokushima

2)Department of Radiology

, National Sanitarium Higashitokushima Hospital 3'Department of Radiology

, Tokushima Prefecture Central Hospital

Research Field Code No.: 208.9

Keywords: mammography, developing temperature, physical property of film, patient's exposure

It is very important which the special x— ray equipment and photosensitive materials merely are prepared but also their maximum ability are shown for mammography which is taken photography of breast tissue having a few absorbed difference and requires showing the detail of change to a morbid state.

Especially, the physical properties of film are influenced on developing conditions, namely, de-veloping temperature, developing time and developer. In this study, the physical properties were in-vestigated by using some developing conditions.

In the results, it has been confirmed, which the temperature dependencies on physical properties of films for mammography are different with developing time and developer.

Furthermore, it has been confirmed, which it is very important when the maximum ability of the films for mammography is required, the suitable developing temperature must be investigated by using the automatic processor of each institution, that is, by using the developing time and de-veloper of each institution.
